2012 CITROEN C5 Kasutusjuhend (in Estonian)

XII
215
TEHNILISED NÄITAJAD

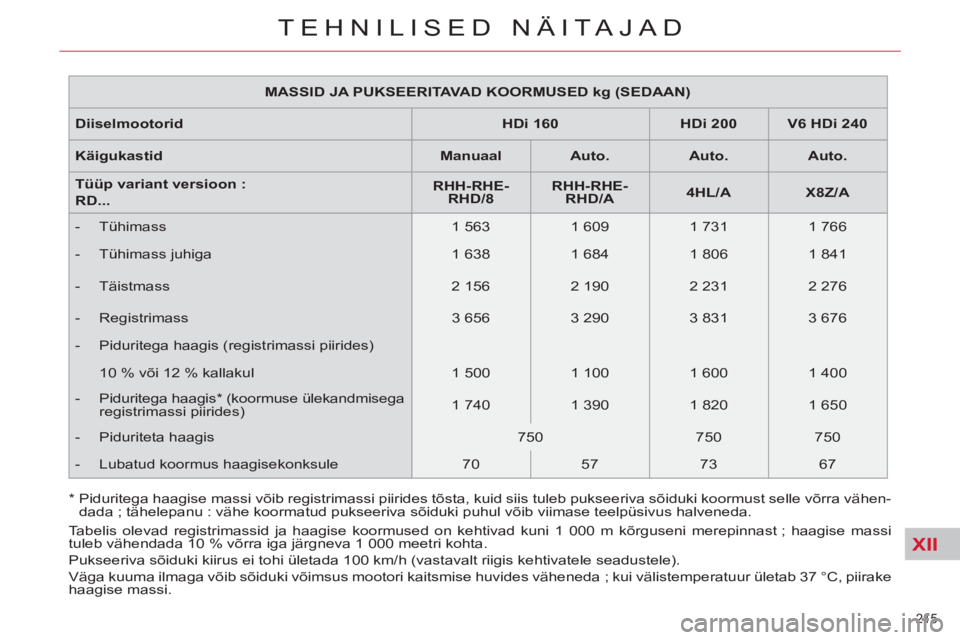

MASSID JA PUKSEERITAVAD KOORMUSED kg (SEDAAN)


Diiselmootorid


HDi 160


HDi 200


V6 HDi 240


Käigukastid


Manuaal


Auto.


Auto.


Auto.


Tüüp variant versioon :
RD...

RHH-RHE-
RHD/8


RHH-RHE-
RHD/A


4HL/A


X8Z/A



- Tühimass
1 563
1 609
1 731
1 766


- Tühimass juhiga
1 638
1 684
1 806
1 841


- Täistmass
2 156
2 190
2 231
2 276


- Registrimass
3 656
3 290
3 831
3 676


- Piduritega haagis (registrimassi piirides)

10 % või 12 % kallakul
1 500
1 100
1 600
1 400


- Piduritega haagis * (koormuse ülekandmisega
registrimassi piirides)
1 740
1 390
1 820
1 650


- Piduriteta haagis
750
750
750


- Lubatud koormus haagisekonksule
70
57
73
67
Tabelis olevad registrimassid ja haagise koormused on kehtivad kuni 1 000 m kõrguseni merepinnast ; haagise massi
tuleb vähendada 10 % võrra iga järgneva 1 000 meetri kohta.
Pukseeriva sõiduki kiirus ei tohi ületada 100 km/h (vastavalt riigis kehtivatele seadustele).
Väga kuuma ilmaga võib sõiduki võimsus mootori kaitsmise huvides väheneda ; kui välistemperatuur ületab 37 °C, piirake
haagise massi. *

Piduritega haagise massi võib registrimassi piirides tõsta, kuid siis tuleb pukseeriva sõiduki koormust selle võrra vähen-
dada ; tähelepanu : vähe koormatud pukseeriva sõiduki puhul võib viimase teelpüsivus halveneda.

XII
216
TEHNILISED NÄITAJAD

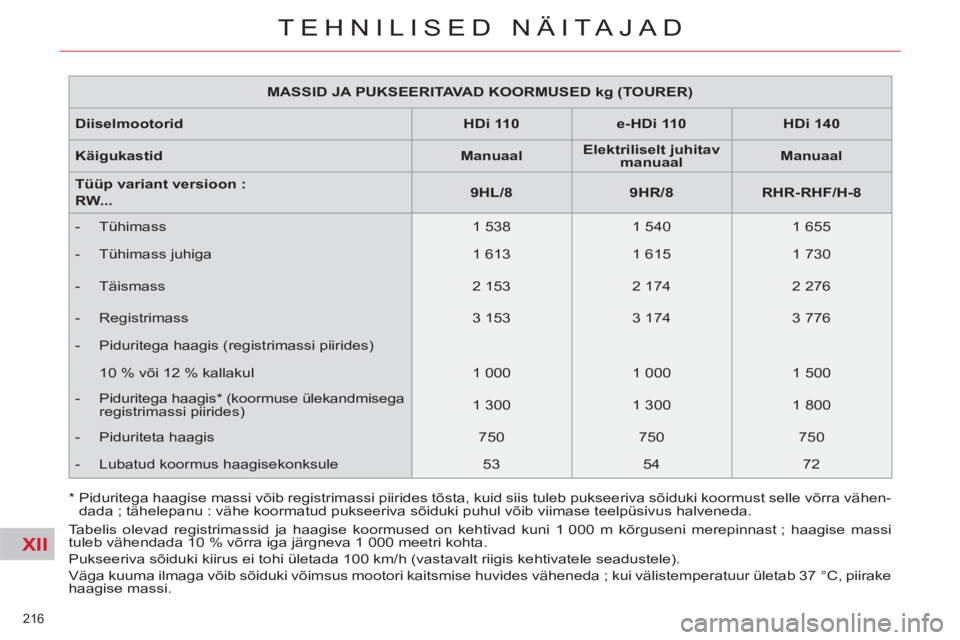

MASSID JA PUKSEERITAVA D KOORMUSED kg (TOURER)


Diiselmootorid


HDi 110


e-HDi 110


HDi 140


Käigukastid


Manuaal


Elektriliselt juhitav
manuaal


Manuaal


Tüüp variant versioon :
RW...

9HL/8


9HR/8

RHR-RHF/H-8



- Tühimass
1 538
1 540
1 655


- Tühimass juhiga
1 613
1 615
1 730


- Täismass
2 153
2 174
2 276


- Registrimass
3 153
3 174
3 776


- Piduritega haagis (registrimassi piirides)

10 % või 12 % kallakul
1 000
1 000
1 500


- Piduritega haagis * (koormuse ülekandmisega
registrimassi piirides)
1 300
1 300
1 800


- Piduriteta haagis
750
750
750


- Lubatud koormus haagisekonksule
53
54
72
Tabelis olevad registrimassid ja haagise koormused on kehtivad kuni 1 000 m kõrguseni merepinnast ; haagise massi
tuleb vähendada 10 % võrra iga järgneva 1 000 meetri kohta.
Pukseeriva sõiduki kiirus ei tohi ületada 100 km/h (vastavalt riigis kehtivatele seadustele).
Väga kuuma ilmaga võib sõiduki võimsus mootori kaitsmise huvides väheneda ; kui välistemperatuur ületab 37 °C, piirake
haagise massi. *

Piduritega haagise massi võib registrimassi piirides tõsta, kuid siis tuleb pukseeriva sõiduki koormust selle võrra vähen-
dada ; tähelepanu : vähe koormatud pukseeriva sõiduki puhul võib viimase teelpüsivus halveneda.

XII
217
TEHNILISED NÄITAJAD


MASSID JA PUKSEERITAVAD KOORMUSED (TOURER) kg


Diiselmootorid


HDi 160


HDI 200


V6 HDi 240


Käigukastid


Manuaal


Auto.


Auto.


Auto.


Tüüp variant versioon :
RW...

RHH-RHE
-
RHD/8


RHH-RHE-
RHD/A


4HL/A


X8Z/A



- Tühimass
1 595
1 642
1 767
1 763


- Tühimass juhiga
1 670
1 717
1 842
1 838


- Täismass
2 238
2 286
2 367
2 347


- Registrimass
3 638
3 286
3 967
3 647


- Piduritega haagis (registrimassi piirides)

10 % või 12 % kallakul
1 400
1 000
1 600
1 300


- Piduritega haagis * (koormuse ülekandmisega
registrimassi piirides)
1 670
1 290
1 890
1 570


- Piduriteta haagis
750
750
750


- Lubatud koormus haagisekonksule
67
53
76
63
Tabelis olevad registrimassid ja haagise koormused on kehtivad kuni 1 000 m kõrguseni merepinnast ; haagise massi
tuleb vähendada 10 % võrra iga järgneva 1 000 meetri kohta.
Pukseeriva sõiduki kiirus ei tohi ületada 100 km/h (vastavalt riigis kehtivatele seadustele).
Väga kuuma ilmaga võib sõiduki võimsus mootori kaitsmise huvides väheneda ; kui välistemperatuur ületab 37 °C, piirake
haagise massi. *

Piduritega haagise massi võib registrimassi piirides tõsta, kuid siis tuleb pukseeriva sõiduki koormust selle võrra vähen-
dada ; tähelepanu : vähe koormatud pukseeriva sõiduki puhul võib viimase teelpüsivus halveneda.

XII
218
TEHNILISED NÄITAJAD
Tabelis olevad täismassid ja haagise koormused on kehtivad kuni 1 000 m kõrguseni merepinnast ; haagise massi tuleb
vähendada 10 % võrra iga järgneva 1 000 meetri kohta.
Väga kuuma ilmaga võib sõiduki võimsus mootori kaitsmise huvides väheneda ; kui välistemperatuur ületab 37 °C, piirake
haagise massi.
*
Tühimass + juht. (75 kg). Piduritega haagise massi võib registrimassi piirides tõsta, kuid siis tuleb pukseeriva sõiduki
koormust selle võrra vähendada.

**
Vastavalt eurodirektiivile 2.7 ei tohi pukseeriva sõiduki maksimaalse tagasilla koormuse ületamise korral sõidukiirus
ületada 80 km/h.

***
Vastavalt eurodirektiivile 2.7 ei tohi pukseeriva sõiduki täismassi ületamise korral sõidukiirus ületada 80 km/h.

****
Piduritega haagise maksimaalne mass registrimassi piires ; tähelepanu : vähe koormatud pukseeriva sõiduki puhul
võib viimase teelpüsivus halveneda.

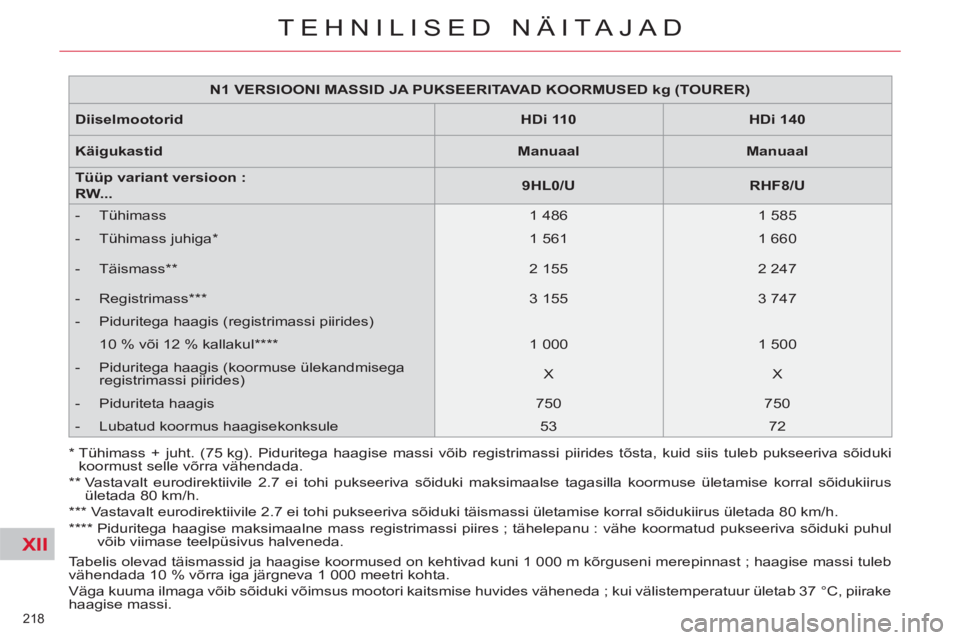

N1 VERSIOONI MASSID JA PUKSEERITAVAD KOORMUSED kg (TOURER)


Diiselmootorid


HDi 110



HDi 140


Käigukastid


Manuaal



Manuaal


Tüüp variant versioon :
RW...

9HL0/U



RHF8/U



- Tühimass
1 486
1 585


- Tühimass juhiga *

1 561
1 660


- Täismass **

2 155
2 247


- Registrimass ***

3 155
3 747


- Piduritega haagis (registrimassi piirides)

10 % või 12 % kallakul ****
1 000
1 500


- Piduritega haagis (koormuse ülekandmisega
registrimassi piirides)
X
X


- Piduriteta haagis
750
750


- Lubatud koormus haagisekonksule
53
72

XII
219
TEHNILISED NÄITAJAD

*
Ilma katusereelinguteta.

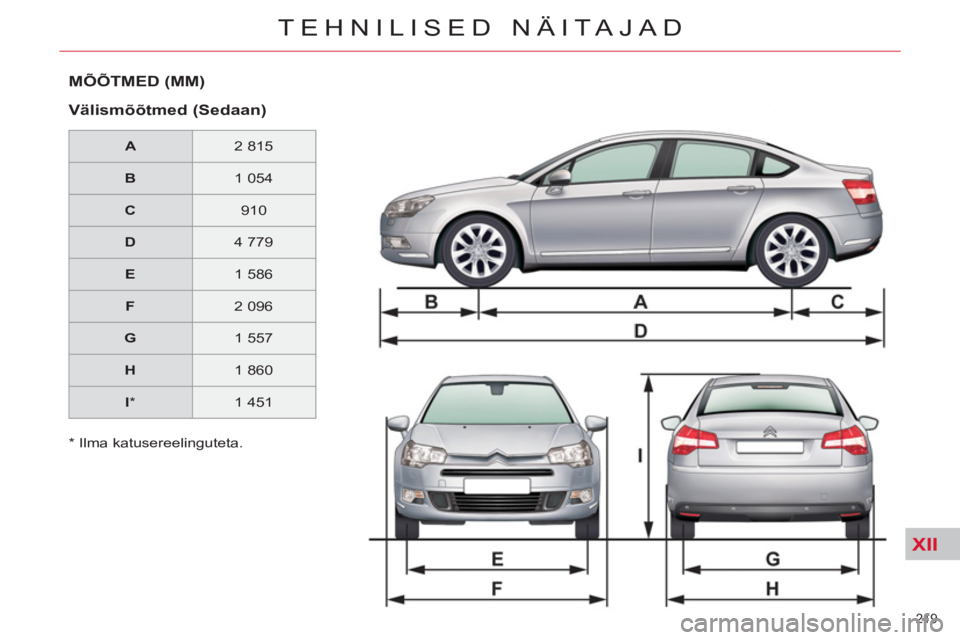

MÕÕTMED (MM)


Välismõõtmed (Sedaan)



A


2 815


B


1 054


C


910


D


4 779


E


1 586


F


2 096


G


1 557


H


1 860


I
*

1 451

XII
220
TEHNILISED NÄITAJAD

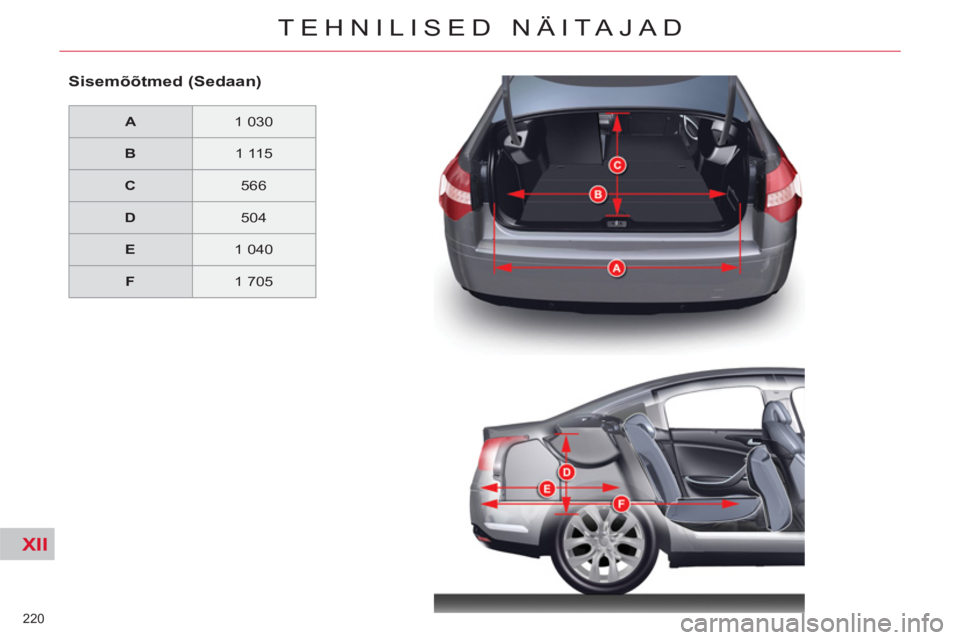

Sisemõõtmed (Sedaan)



A


1 030


B


1 115


C


566


D


504


E


1 040


F


1 705

XII
221
TEHNILISED NÄITAJAD

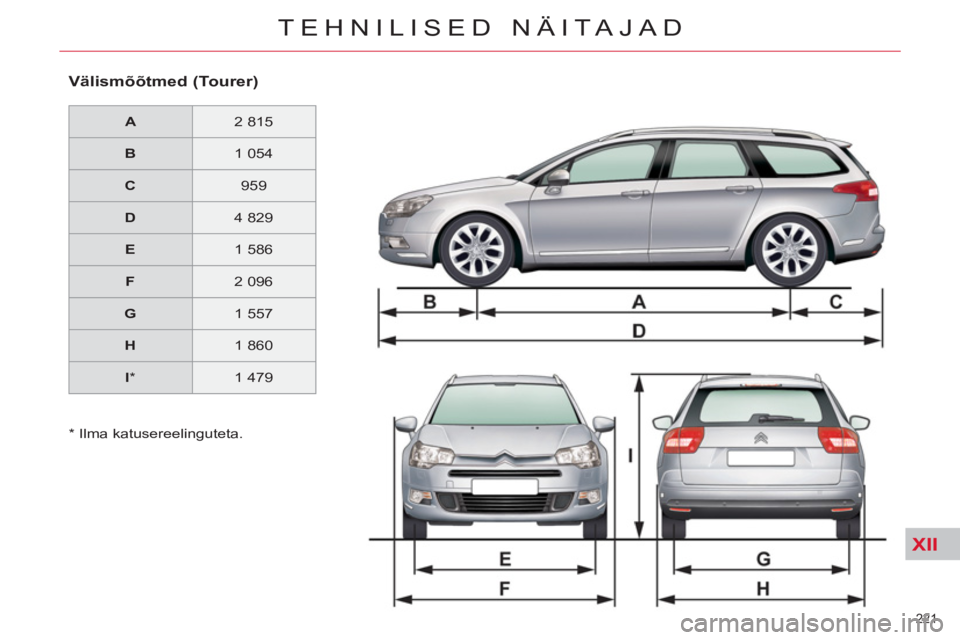

Välismõõtmed (Tourer)



A


2 815


B


1 054


C


959


D


4 829


E


1 586


F


2 096


G


1 557


H


1 860


I
*

1 479

* Ilma katusereelinguteta.

XII
222
TEHNILISED NÄITAJAD

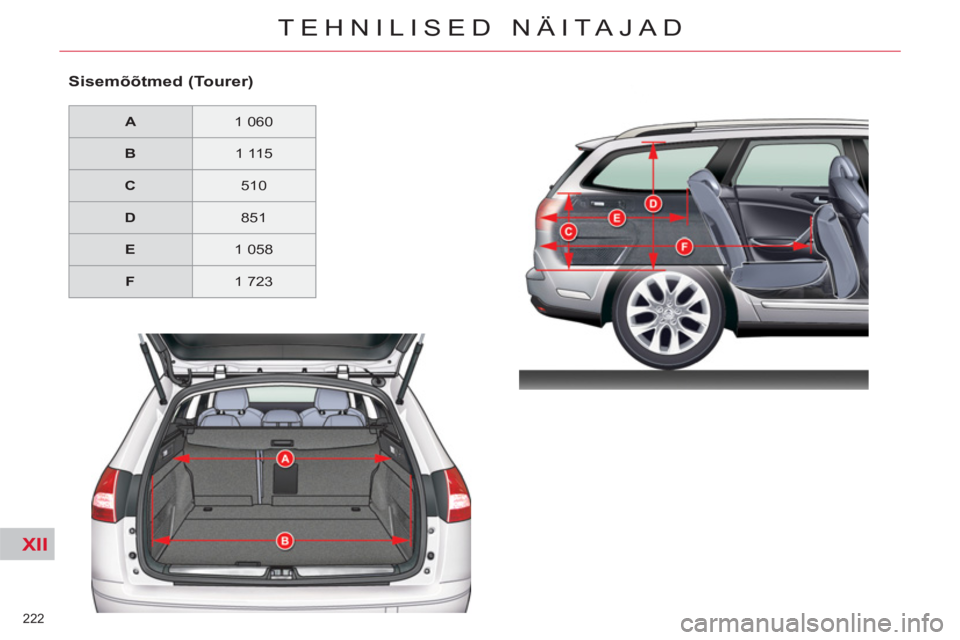

Sisemõõtmed (Tourer)



A


1 060


B


1 115


C


510


D


851


E


1 058


F




1 723
