2012 CITROEN C5 Kasutusjuhend (in Estonian)

XI
!

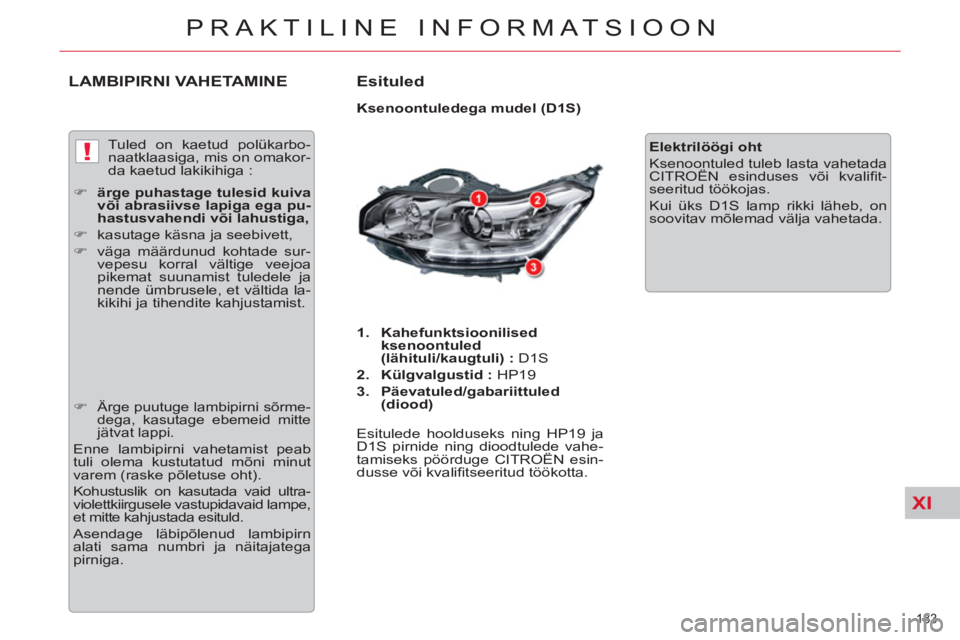

183
PRAKTILINE INFORMATSIOON
LAMBIPIRNI VAHETAMINE
Esituled


Ksenoontuledega mudel (D1S)


1.
Kahefunktsioonilised
ksenoontuled
(lähituli/kaugtuli) :
D1S

2.
Külgvalgustid :
HP19

3.
Päevatuled/gabariittuled
(diood)


Esitulede hoolduseks ning HP19 ja
D1S pirnide ning dioodtulede vahe-
tamiseks pöörduge CITROËN esin-
dusse või kvalifi tseeritud töökotta.
Elektrilöögi oht

Ksenoontuled tuleb lasta vahetada
CITROËN esinduses või kvalifi t-
seeritud töökojas.
Kui üks D1S lamp rikki läheb, on
soovitav mõlemad välja vahetada. Tuled on kaetud polükarbo-
naatklaasiga, mis on omakor-
da kaetud lakikihiga :


)
ärge puhastage tulesid kuiva
või abrasiivse lapiga ega pu-
hastusvahendi või lahustiga,


)
kasutage käsna ja seebivett,

)
väga määrdunud kohtade sur-
vepesu korral vältige veejoa
pikemat suunamist tuledele ja
nende ümbrusele, et vältida la-
kikihi ja tihendite kahjustamist.



)

Ärge puutuge lambipirni sõrme-
dega, kasutage ebemeid mitte
jätvat lappi.

Enne lambipirni vahetamist peab
tuli olema kustutatud mõni minut
varem (raske põletuse oht).
Kohustuslik on kasutada vaid ultra-
violettkiirgusele vastupidavaid lampe,
et mitte kahjustada esituld.
Asendage läbipõlenud lambipirn
alati sama numbri ja näitajatega
pirniga.

XI

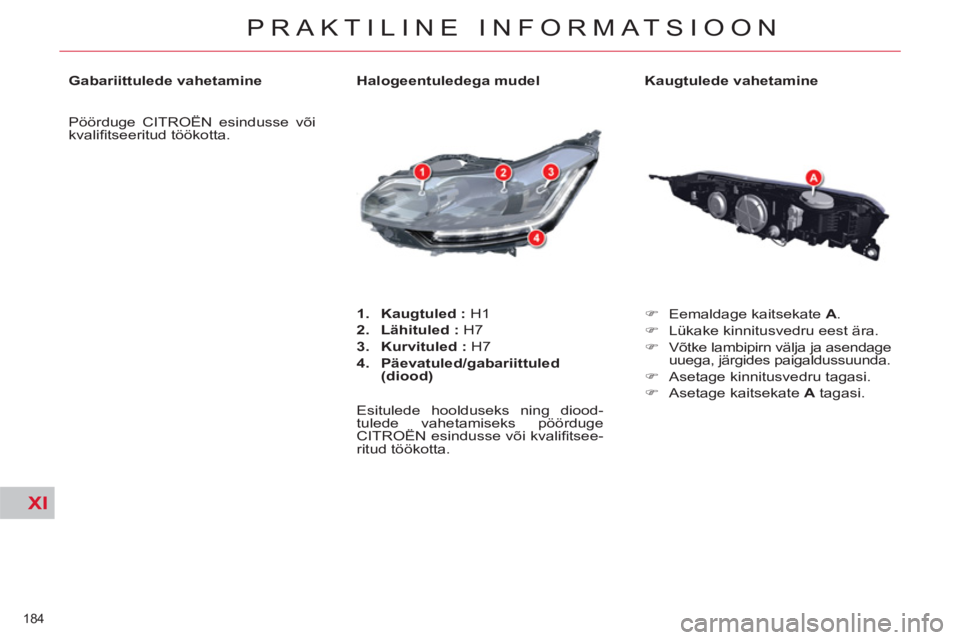

184
PRAKTILINE INFORMATSIOON

Kaugtulede vahetamine


)
Eemaldage kaitsekate A
.

)
Lükake kinnitusvedru eest ära.

)
Võtke lambipirn välja ja asendage
uuega, järgides paigaldussuunda.

)
Asetage kinnitusvedru tagasi.

)
Asetage kaitsekate A
tagasi.

Halogeentuledega mudel


1.
Kaugtuled :
H1

2.
Lähituled :
H7

3.
Kurvituled :
H7

4.
Päevatuled/gabariittuled
(diood)


Esitulede hoolduseks ning diood-
tulede vahetamiseks pöörduge
CITROËN esindusse või kvalifi tsee-
ritud töökotta.
Gabariittulede vahetamine
Pöörduge CITROËN esindusse või
kvalifi tseeritud töökotta.

XI

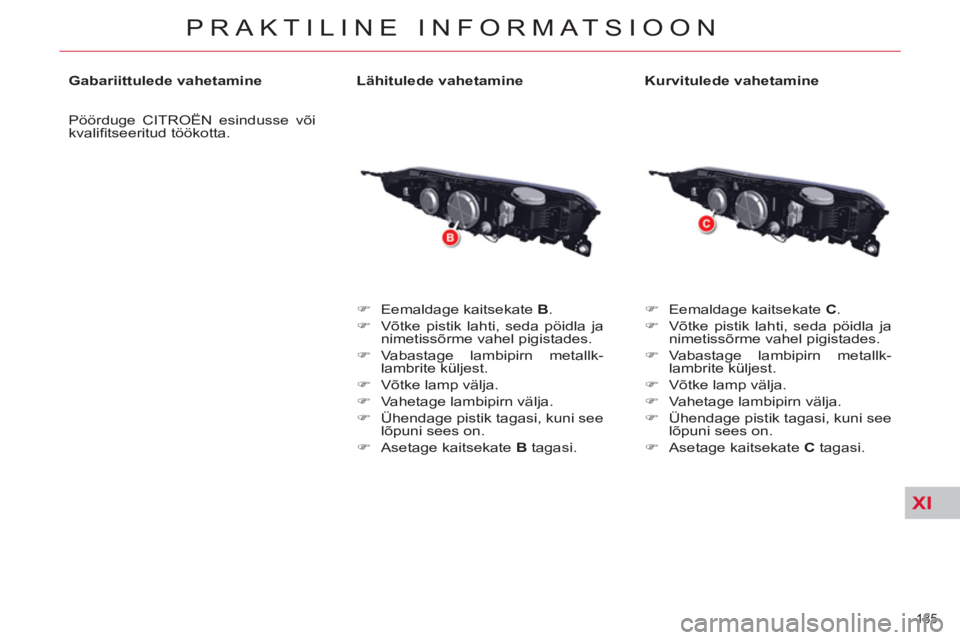

185
PRAKTILINE INFORMATSIOON

Gabariittulede vahetamine
Pöörduge CITROËN esindusse või
kvalifi tseeritud töökotta.
Lähitulede vahetamine


)
Eemaldage kaitsekate B
.

)
Võtke pistik lahti, seda pöidla ja
nimetissõrme vahel pigistades.

)
Vabastage lambipirn metallk-
lambrite küljest.

)
Võtke lamp välja.

)
Vahetage lambipirn välja.

)
Ühendage pistik tagasi, kuni see
lõpuni sees on.

)
Asetage kaitsekate B
tagasi.

Kurvitulede vahetamine


)
Eemaldage kaitsekate C
.

)
Võtke pistik lahti, seda pöidla ja
nimetissõrme vahel pigistades.

)
Vabastage lambipirn metallk-
lambrite küljest.

)
Võtke lamp välja.

)
Vahetage lambipirn välja.

)
Ühendage pistik tagasi, kuni see
lõpuni sees on.

)
Asetage kaitsekate C
tagasi.

XI

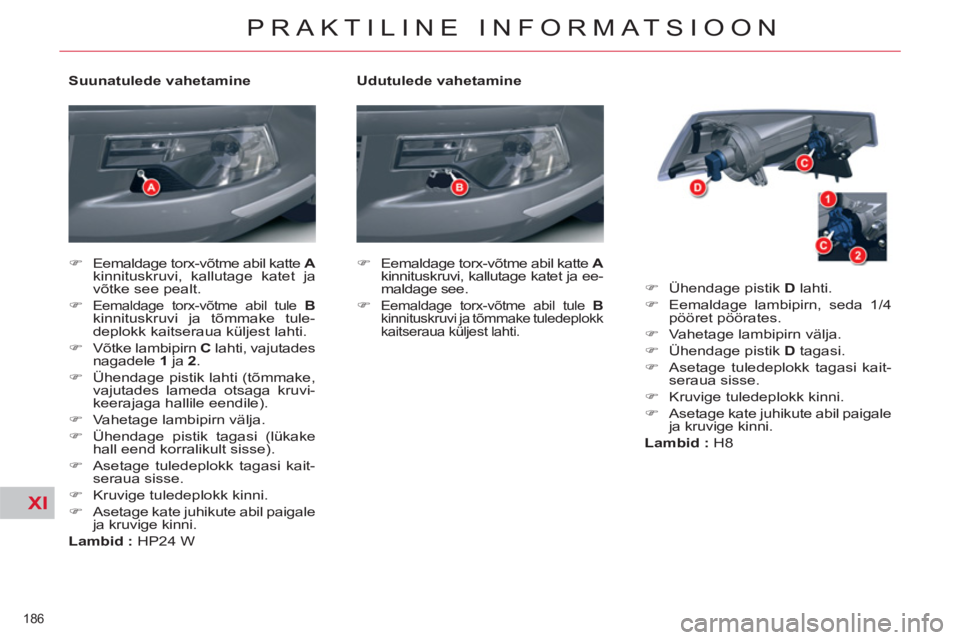

186
PRAKTILINE INFORMATSIOON

Udutulede vahetamine


)
Eemaldage torx-võtme abil katte A

kinnituskruvi, kallutage katet ja ee-
maldage see.

)

Eemaldage torx-võtme abil tule B

kinnituskruvi ja tõmmake tuledeplokk
kaitseraua küljest lahti.

)
Ühendage pistik D
lahti.

)
Eemaldage lambipirn, seda 1/4
pööret pöörates.

)
Vahetage lambipirn välja.

)
Ühendage pistik D
tagasi.

)
Asetage tuledeplokk tagasi kait-
seraua sisse.

)
Kruvige tuledeplokk kinni.

)
Asetage kate juhikute abil paigale
ja kruvige kinni.

Lambid :
H8
Suunatulede vahetamine


)
Eemaldage torx-võtme abil katte A

kinnituskruvi, kallutage katet ja
võtke see pealt.

)

Eemaldage torx-võtme abil tule B
kinnituskruvi ja tõmmake tule-
deplokk kaitseraua küljest lahti.

)
Võtke lambipirn C
lahti, vajutades
nagadele 1
ja 2
.

)
Ühendage pistik lahti (tõmmake,
vajutades lameda otsaga kruvi-
keerajaga hallile eendile).

)
Vahetage lambipirn välja.

)
Ühendage pistik tagasi (lükake
hall eend korralikult sisse).

)
Asetage tuledeplokk tagasi kait-
seraua sisse.

)
Kruvige tuledeplokk kinni.

)
Asetage kate juhikute abil paigale
ja kruvige kinni.

Lambid :
HP24 W

XI

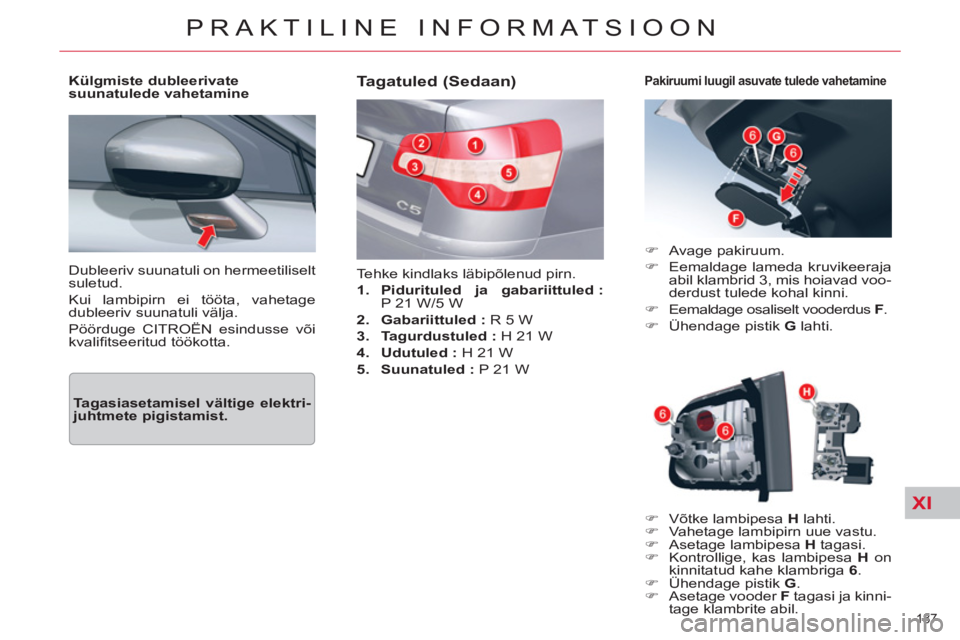

187
PRAKTILINE INFORMATSIOON
Dubleeriv suunatuli on hermeetiliselt
suletud.
Kui lambipirn ei tööta, vahetage
dubleeriv suunatuli välja.
Pöörduge CITROËN esindusse või
kvalifi tseeritud töökotta.

Külgmiste dubleerivate
suunatulede vahetamine























Tagatuled (Sedaan)

Tehke kindlaks läbipõlenud pirn.


1.
Pidurituled ja gabariittuled :
P 21 W/5 W

2.
Gabariittuled :
R 5 W

3.
Tagurdustuled :
H 21 W

4.
Udutuled :
H 21 W

5.
Suunatuled :
P 21 W

)
Avage pakiruum.

)
Eemaldage lameda kruvikeeraja
abil klambrid 3, mis hoiavad voo-
derdust tulede kohal kinni.

)
Eemaldage osaliselt vooderdus F
.

)
Ühendage pistik G
lahti.


Pakiruumi luugil asuvate tulede vahetamine


)
Võtke lambipesa H
lahti.

)
Vahetage lambipirn uue vastu.

)
Asetage lambipesa H
tagasi.

)
Kontrollige, kas lambipesa H
on
kinnitatud kahe klambriga 6
.

)
Ühendage pistik G
.

)
Asetage vooder F
tagasi ja kinni-
tage klambrite abil.




Tagasiasetamisel vältige elektri-
juhtmete pigistamist.

XI

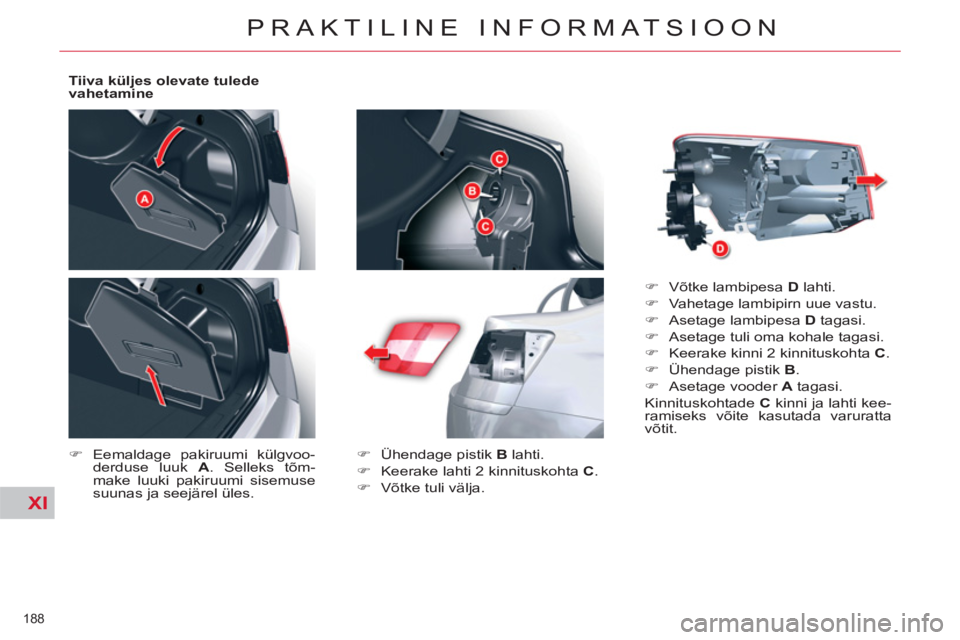

188
PRAKTILINE INFORMATSIOON

Tiiva küljes olevate tulede
vahetamine


)
Eemaldage pakiruumi külgvoo-
derduse luuk A
. Selleks tõm-
make luuki pakiruumi sisemuse
suunas ja seejärel üles.
)
Ühendage pistik B
lahti.

)
Keerake lahti 2 kinnituskohta C
.

)
Võtke tuli välja.
)
Võtke lambipesa D
lahti.

)
Vahetage lambipirn uue vastu.

)
Asetage lambipesa D
tagasi.

)
Asetage tuli oma kohale tagasi.

)
Keerake kinni 2 kinnituskohta C
.

)
Ühendage pistik B
.

)
Asetage vooder A
tagasi.
Kinnituskohtade C
kinni ja lahti kee-
ramiseks võite kasutada varuratta
võtit.

XI

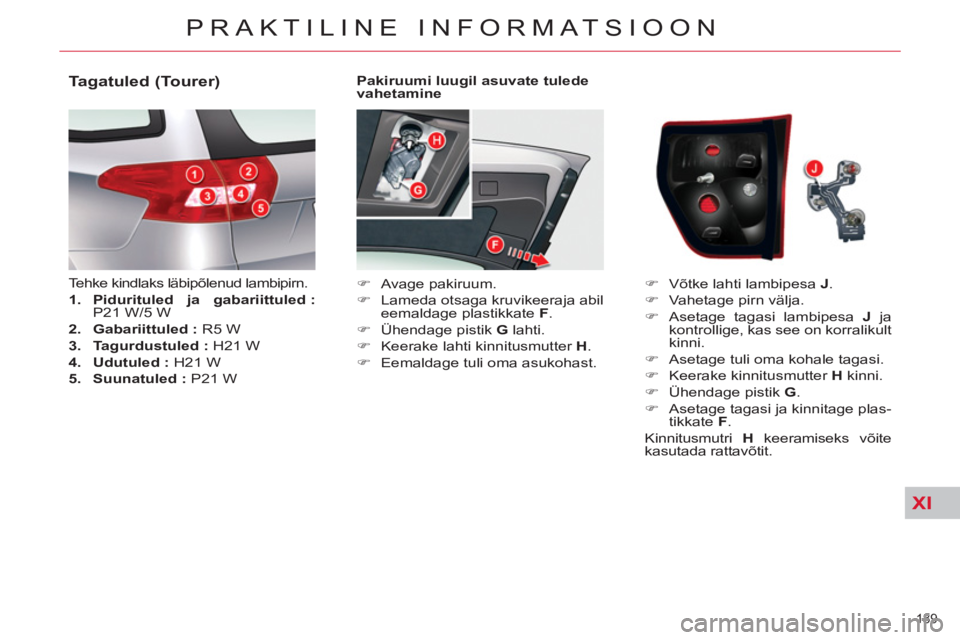

189
PRAKTILINE INFORMATSIOON

Pakiruumi luugil asuvate tulede
vahetamine


)
Avage pakiruum.

)
Lameda otsaga kruvikeeraja abil
eemaldage plastikkate F
.

)
Ühendage pistik G
lahti.

)
Keerake lahti kinnitusmutter H
.

)
Eemaldage tuli oma asukohast.


























Tagatuled (Tourer)

Tehke kindlaks läbipõlenud lambipirn.


1.
Pidurituled ja gabariittuled :

P21 W/5 W

2.
Gabariittuled :
R5 W

3.
Tagurdustuled :
H21 W

4.
Udutuled :
H21 W

5.
Suunatuled :
P21 W
)
Võtke lahti lambipesa J
.

)
Vahetage pirn välja.

)
Asetage tagasi lambipesa J
ja
kontrollige, kas see on korralikult
kinni.

)
Asetage tuli oma kohale tagasi.

)
Keerake kinnitusmutter H
kinni.

)
Ühendage pistik G
.

)
Asetage tagasi ja kinnitage plas-
tikkate F
.
Kinnitusmutri H
keeramiseks võite
kasutada rattavõtit.

XI

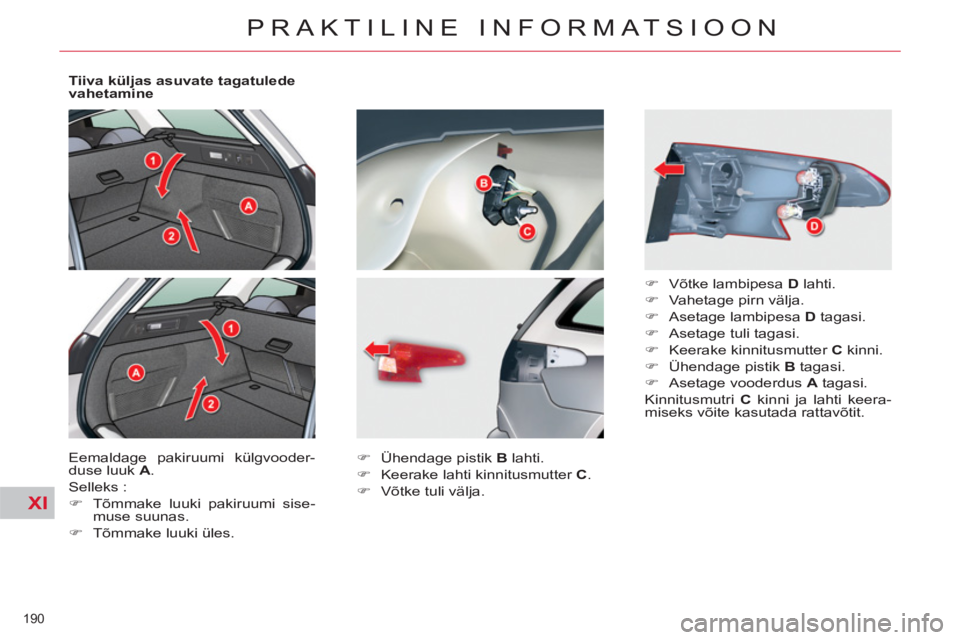

190
PRAKTILINE INFORMATSIOON

Tiiva küljas asuvate tagatulede
vahetamine
Eemaldage pakiruumi külgvooder-
duse luuk A
.
Selleks :


)
Tõmmake luuki pakiruumi sise-
muse suunas.

)
Tõmmake luuki üles.
)
Ühendage pistik B
lahti.

)
Keerake lahti kinnitusmutter C
.

)
Võtke tuli välja.
)
Võtke lambipesa D
lahti.

)
Vahetage pirn välja.

)
Asetage lambipesa D
tagasi.

)
Asetage tuli tagasi.

)
Keerake kinnitusmutter C
kinni.

)
Ühendage pistik B
tagasi.

)
Asetage vooderdus A
tagasi.
Kinnitusmutri C
kinni ja lahti keera-
miseks võite kasutada rattavõtit.
