2012 CITROEN C5 Kasutusjuhend (in Estonian)

III
55
MUGAVUS

2a-2b. Juhipoolse temperatuuri
reguleerimine
Manuaalrežiim


)
Vajutage ühele nuppudest, va.
temperatuuri reguleerimise nup-
pudele 2a
ja 2b
. "AUTO"
nuppu-
de märgutuled A
kustuvad.
Ühte või mitut funktsiooni saab ka
käsitsi juhtida, säilitades samal ajal
teiste funktsioonide automaatjuhti-
mise.
Üleminek käsitsijuhtimisele võib
põhjustada ebameeldivusi (tempe-
ratuur, niiskus, lõhn, udu) ja ei ole
optimaalne (mugavus).
Automaatprogrammi "AUTO"
saab
uuesti sisse lülitada, vajutades nup-
pudele 1a
ja 1b
. Märgutuled A
süt-
tivad.
3a-3b. Õhujaotuse reguleerimine


)
Juhi poo-
le õhuvoolu
jaotuse regu-
leerimiseks
vajutage nu-
pule 3

a
.

)
Kaasreisija poole õhuvoolu jao-
tuse reguleerimiseks vajutage
nupule 3b
.
Jaotumisele vastavad märgutuled
süttivad :


- Esiklaas ja esimesed külgaknad.

- Esiosa tuulutus (keskmised ja
külgmised tuulutusavad ja nõrga
õhuvoolu ava, kui see on avatud)
ja tagaosa tuulutus.

- Ees- ja tagaistujate jalad.
Ekraanile ei saa korraga kuvada
õhujaotust esiklaasile, külgakendele
ning esi- ja tagaosa tuulutust.

)
Juhi poole temperatuuri muut-
miseks keerake nuppu 2a
ja
kaasreisija poole temperatuuri
muutmiseks nuppu 2b
: parema-
le suurendamiseks ja vasakule
vägendamiseks.
Valitud väärtus ilmub ekraanile.
Ekraanil olev number vastab mu-
gavusastmele, mitte temperatuurile
(Celsius või Fahrenheit), vastavalt
valitud seadetele.
Optimaalse mugavuse tagab näit 21
.
Vastavalt vajadusele võita valida näite
vahemikus 18 - 24.
Sõidukisse sisenedes võite avasta-
da, et salongitemperatuur on oluliselt
külmem (või soojem) mugavustem-
peratuurist. Ärge hakake näidikul
olevat temperatuuri muutma.
Automaatkliimaseade kasutab end
maksimaalselt ära, et temperatuu-
rivahet võimalikult kiiresti kompen-
seerida.

III
56
MUGAVUS

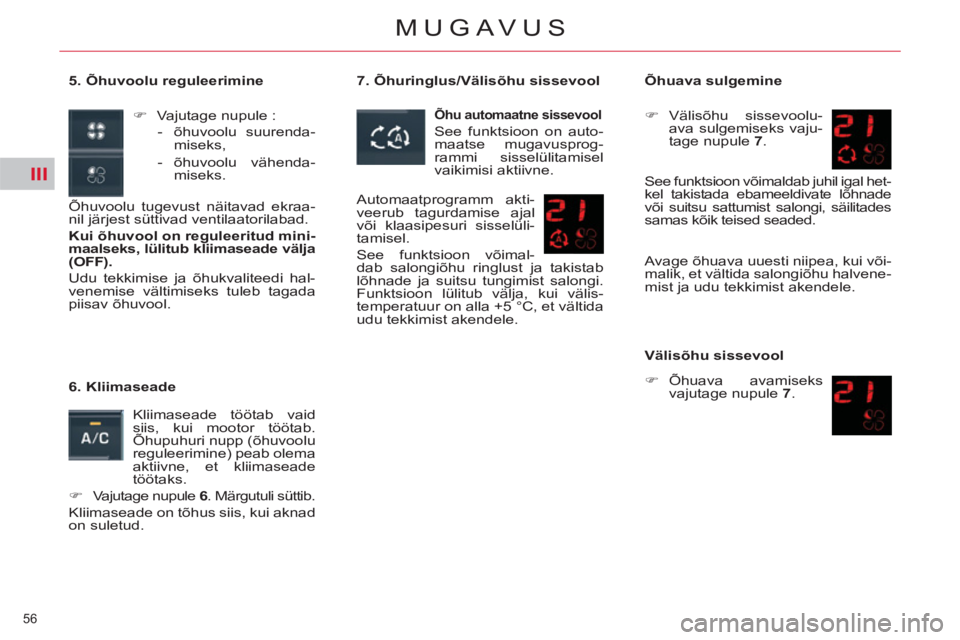

5. Õhuvoolu reguleerimine


)
Vajutage nupule :


- õhuvoolu suurenda-
miseks,

- õhuvoolu vähenda-
miseks.

Õhuvoolu tugevust näitavad ekraa-
nil järjest süttivad ventilaatorilabad.

Kui õhuvool on reguleeritud mini-
maalseks, lülitub kliimaseade välja
(OFF).
Udu tekkimise ja õhukvaliteedi hal-
venemise vältimiseks tuleb tagada
piisav õhuvool.

6. Kliimaseade

Kliimaseade töötab vaid
siis, kui mootor töötab.
Õhupuhuri nupp (õhuvoolu
reguleerimine) peab olema
aktiivne, et kliimaseade
töötaks.


)
Vajutage nupule 6
. Märgutuli süttib.
Kliimaseade on tõhus siis, kui aknad
on suletud.
7. Õhuringlus/Välisõhu sissevool


Õhu automaatne sissevool

See funktsioon on auto-
maatse mugavusprog-
rammi sisselülitamisel
vaikimisi aktiivne.
Automaatprogramm akti-
veerub tagurdamise ajal
või klaasipesuri sisselüli-
tamisel.
See funktsioon võimal-
dab salongiõhu ringlust ja takistab
lõhnade ja suitsu tungimist salongi.
Funktsioon lülitub välja, kui välis-
temperatuur on alla +5 °C, et vältida
udu tekkimist akendele.
Õhuava sulgemine



)
Välisõhu sissevoolu-
ava sulgemiseks vaju-
tage nupule 7
.
Avage õhuava uuesti niipea, kui või-
malik, et vältida salongiõhu halvene-
mist ja udu tekkimist akendele.

Välisõhu sissevool



)
Õhuava avamiseks
vajutage nupule 7
.
See funktsioon võimaldab juhil igal het-
kel takistada ebameeldivate lõhnade
või suitsu sattumist salongi, säilitades
samas kõik teised seaded.

III
57
MUGAVUS

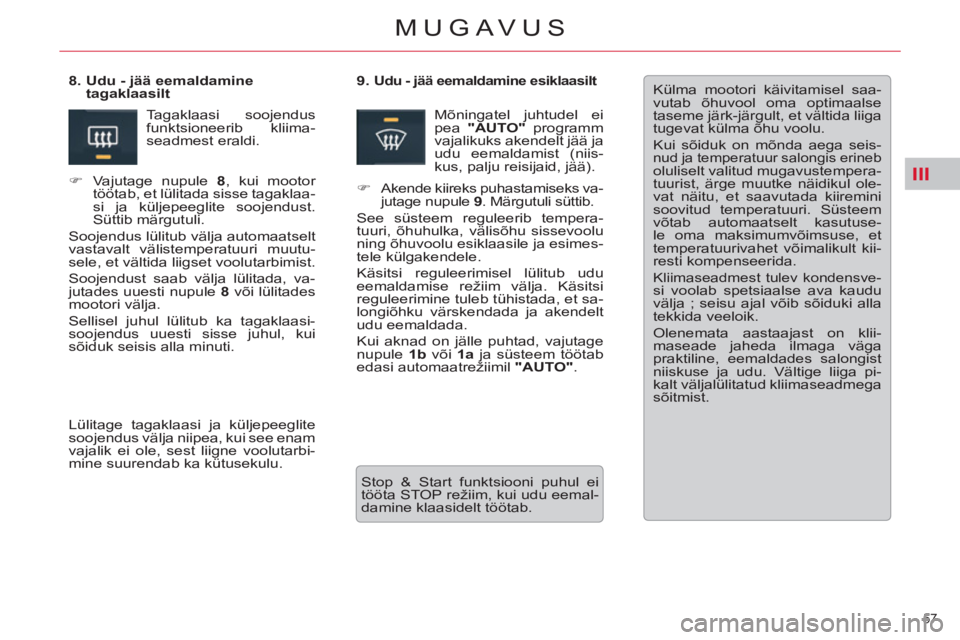

Külma mootori käivitamisel saa-
vutab õhuvool oma optimaalse
taseme järk-järgult, et vältida liiga
tugevat külma õhu voolu.
Kui sõiduk on mõnda aega seis-
nud ja temperatuur salongis erineb oluliselt valitud mugavustempera-
tuurist, ärge muutke näidikul ole-
vat näitu, et saavutada kiiremini
soovitud temperatuuri. Süsteem
võtab automaatselt kasutuse-
le oma maksimumvõimsuse, et
temperatuurivahet võimalikult kii-
resti kompenseerida.
Kliimaseadmest tulev kondensve-si voolab spetsiaalse ava kaudu
välja ; seisu ajal võib sõiduki alla
tekkida veeloik.
Olenemata aastaajast on klii-
maseade jaheda ilmaga väga
praktiline, eemaldades salongist
niiskuse ja udu. Vältige liiga pi-
kalt väljalülitatud kliimaseadmega
sõitmist.
9.
Udu - jää eemaldamine esiklaasilt

Mõningatel juhtudel ei
pea "AUTO"
programm
vajalikuks akendelt jää ja
udu eemaldamist (niis-
kus, palju reisijaid, jää).


)
Akende kiireks puhastamiseks va-
jutage nupule 9
. Märgutuli süttib.
See süsteem reguleerib tempera-
tuuri, õhuhulka, välisõhu sissevoolu
ning õhuvoolu esiklaasile ja esimes-
tele külgakendele.
Käsitsi reguleerimisel lülitub udu
eemaldamise režiim välja. Käsitsi
reguleerimine tuleb tühistada, et sa-
longiõhku värskendada ja akendelt
udu eemaldada.
Kui aknad on jälle puhtad, vajutage
nupule 1b
või 1a
ja süsteem töötab
edasi automaatrežiimil "AUTO"
.
8. Udu - jää eemaldamine
tagaklaasilt
Lülitage tagaklaasi ja küljepeeglite
soojendus välja niipea, kui see enam
vajalik ei ole, sest liigne voolutarbi-
mine suurendab ka kütusekulu. Tagaklaasi soojendus
funktsioneerib kliima-
seadmest eraldi.


)
Vajutage nupule 8
, kui mootor
töötab, et lülitada sisse tagaklaa-
si ja küljepeeglite soojendust.
Süttib märgutuli.
Soojendus lülitub välja automaatselt
vastavalt välistemperatuuri muutu-
sele, et vältida liigset voolutarbimist.
Soojendust saab välja lülitada, va-
jutades uuesti nupule 8
või lülitades
mootori välja.
Sellisel juhul lülitub ka tagaklaasi-
soojendus uuesti sisse juhul, kui
sõiduk seisis alla minuti.






Stop & Start funktsiooni puhul ei
tööta STOP režiim, kui udu eemal-
damine klaasidelt töötab.

III
58
MUGAVUS
PROGRAMMEERITAV
SOOJENDUS
Programmeeritav soojendus töötab
mootorist sõltumatult.
Kui mootor seisab, soojendab süs-
teem jahutusvedelikku, et tagada
optimaalne temperatuur kohe pärast
mootori käivitamist.
Programmeeritava soojenduse sis-
selülitumine toimub kaugjuhtimispul-
diga. Soojendus võib lülituda sisse
kohe või tänu programmeerimisele
ka hiljem.

Kaugjuhtimispult

Süsteemi programmeerimise kaug-
juhtimispuldil on järgmised nupud ja
näidud :


1.
Funktsioonide menüü nupp.

2.
Funktsioonide märgutuled : kell,
temperatuur, töötamise aeg,
programmeeritav kellaaeg, soojen-duse töö, soojenduse juhtimine.

3.
Digitaalsed näidud : kellaaeg, tem-
peratuur, töö kestus, programmee-
ritud kellaaeg või soojenduse tase.

4.
Väljalülitamise nupp.

5.
Sisselülitamise nupp.



Näidud kaugjuhtimispuldi
kuvaril

Vajutage korduvalt nupule 1
kuni
vastavate funktsioonide ilmumiseni.
Esimene vajutus vasakule või pare-
male nupule kuvab kellaaega.
Seejärel saab vasakule nupule va-
jutades vaadata programmeerimise
kellaaega ja seejärel soojenduse ta-
set (C1 - C5).
Paremale nupule vajutades saab
vaadata salongi temperatuuri ja
seejärel soojenduse tööd kohese
sisselülitamise korral.

Programmeeritava soojenduse rikke
korral pöörduge

CITROËN esindusse.



Funktsioonide näidud

Salongi temperatuuri saab vaa-
data vaid siis, kui mootor seisab.

III
59
MUGAVUS

Kellaaja reguleerimine

Pärast kellaaja kuvamist vajutage
nuppude 1
abil enne 10 sekundi möö-
dumist korraga nuppudele 4
ja 5
.


Kohene sisselülitamine

Vajutage nupule 5
(ON), kuni kuvarile
ilmub teade "OK"
.
Kui signaal vastu võetakse, ilmub ku-
varile teade "OK"
ja töötamise aeg. Töötamise aja kuvamiseks vajutage
nuppudele 1
.
See tähis vilgub.
Reguleerige kellaaeg nuppude 1
abil.
Kellaaja salvestamiseks vajutage
korraga nuppudele 4
ja 5
.

Kuvarile ilmub (ja jääb) see tähis.

Soojendus hakkab tööle ja
kuvarile ilmub see tähis.
Funktsiooni väljalülitamiseks vaju-
tage nupule 4
(OFF), kuni kuvarile
ilmub teade "OK"
.
See tähis kustub.
Kui nende toimingute ajal ilmub
kuvarile teade "FAIL"
, tähendab
see, et signaali ei võetud vastu.
Vahetage kohta ja korrake seda
toimingut.


Töötamise aja reguleerimine

Kuvarile ilmub see tähis.
Pärast töötamise aja kuvamist va-
jutage enne 10 sekundi möödumist
korraga nuppudele 4
ja 5
.
See tähis vilgub.
Reguleerige töötamise aeg, vajutades
nuppudele 1
(reguleerimine 10 min
kaupa, maksimaalne aeg 30 min).
Töötamise aja salvestamiseks vaju-
tage korraga nuppudele 4
ja 5
.

Kuvarile ilmub (ja jääb) see tähis .

Tehaseseadeks on 30 minutit.

III
60
MUGAVUS

Soojenduse
programmeerimine
Te peate programmeerima väljasõi-
du kellaaja, mille põhjal süsteem
arvutab automaatselt soojenduse
sisslülitumise optimaalse hetke.

Väljasõidu kellaaja
programmeerimine
Programmeerimitava kellaaja kuva-
miseks vajutage nuppudele 1
.
Sisse/väljalülitamine
Pärast programmeeritava kellaaja
kuvamist nuppude 1
abil vajutage
nupule 5
(ON), kuni kuvarile ilmub
teade "OK"
.
Kuvarile ilmub see tähis.
Pärast programmeeritava kellaaja
kuvamist vajutage enne 10 sekundi
möödumist korraga nuppudele 4
ja 5
.
See tähis vilgub.
Reguleerige kellaaeg, vajutades
nuppudele 1
ja vajutage salvestami-
seks korraga nuppudele 4
ja 5
.

Kuvarile ilmub (ja jääb) see tähis.

See tähis ilmub, kui soojendus
tööle hakkab.
HTM : Heat Thermo Management
(soojenduse juhtimine). Kui signaal vastu võetakse,
ilmub kuvarile teade "OK"
ja
tähis "HTM"
.
Programmeerimise välja lülitami-
seks vajutage nupule 4
(OFF), kuni
kuvarile ilmub teade "OK"
.
Tähis "HTM"
kustub.
Kui nende toimingute ajal ilmub
kuvarile teade "FAIL"
, tähendab
see, et signaali ei võetud vastu.
Vahetage kohta ja korrake seda
toimingut.
Soojenduse väljalülitamine
Vajutage nupule 5
(ON).
Tähis "HTM"
jääb põlema.

Soojenduse taseme muutmine
Süsteem võimaldab 5 soojendus-
taset
( C1
on kõige nõrgem ja C5

kõige tugevam tase).
Pärast soojenduse taseme kuvamist
nuppude 1
abil vajutage korraga
nuppudele 4
ja 5
.
Täht "C"
vilgub.
Reguleerige soojenduse taset, vaju-
tades nuppudele 1
.
Valitud taseme salvestamiseks va-
jutage korraga nuppudele 4
ja 5
.
Kuvarile ilmub (ja jääb) täht "C"
.
Tehaseseaded asendatakse uute
seadetega. Programmeeritud kel-
laaeg jääb mällu kuni järgmiste
muudatusteni.
Kui väljasõidu kellaaeg on akti-
veeritud, ei saa soojenduse taset
muuta. Kõigepealt tuleb väljasõi-
du kellaaeg välja lülitada.

III
!
61
MUGAVUS

Patarei vahetamine
Kaugjuhtimispult töötab kaasasoleva
patareiga 6 V-28L.
Kui patareid on vaja vahetada, ilmub
ekraanile vastav teade.
Avage karp ja vahetage patarei.
Seejätel tuleb kaugjuhtimispult taas-
aktiveerida.
Tulekahju- või plahvatusohu välti-
miseks lülitage programmeeritav
soojendus tankimise ajaks alati
välja.
Mürgistus- ja lämbumisohu välti-
miseks ei tohi programmeeritavat
soojendust kasutada (isegi lühi-
ajaliselt) suletud kohas, näiteks
garaažis või töökojas, kus ei ole
heitgaaside imamissüsteemi.
Ärge parkige sõidukit süttivale
pinnale (kuivanud rohi, kuivad le-
hed, paber…).
Programmeeritav soojendus saab
kütust sõiduki kütusepaagist. Enne
soojenduse kasutamist kontrollige,
kas paagis on piisavalt kütust. Kui
kütust ei ole piisavalt, ärge soojen-
dust programmeerige.


Ärge visake tühje patareisid
minema, viige need spet-
siaalsesse kogumispunkti.

Kaugjuhtimispuldi
taasaktiveerimine
Kui aku on olnud lahti ühendatud
või pärast patarei vahetamist tuleb
kaugjuhtimispult uuesti aktiivseks
muuta.
Pärast pinge alla panemist vajutage
enne 5 sekundi möödumist 1 sekundi
jooksul nupule 4
(OFF). Kui toiming
õnnestus, ilmub kaugjuhtimispuldi
kuvarile teade "OK"
.
Ebaõnnestumise korral ilmub kuvarile
teade "FAIL"
. Korrake toimingut.

Programmeeritavat soojendus-
süsteemi saab seadistada ka nii,
et see sõiduki salongi soojendaks
(lisavarustuses).
Kui programmeeritav soojendus
töötab, võin õhuvool alarmi ma-
huanduri tööd häirida.
Alarmi töölehakkamise vältimiseks
soojenduse ajal lülitage mahuan-
dur eelnevalt välja.

III
62
MUGAVUS
ESIISTMED KÄSITSI REGULEERIMINE



1.
Peatugede kõrguse ja kalde
reguleerimine


Nende kergitamiseks tõmmake
ülespoole.
Langetamiseks vajutage nupule A

ja peatoele. Peatugi on õiges asen-
dis juhul, kui see ei ulatu istmelolija
pealaest kõrgemale. Reguleeritav
on ka peatoe kalle.
Peatoe äravõtmiseks vajutage
nupule A
ja tõmmake tuge üles-
poole. Vajadusel kallutage selja-
tuge.

2.
Seljatoe kalde reguleerimine


Liigutage lülitit ja lükake seljatuge
ette- või tahapoole.

3.
Istmeosa kõrguse reguleeri-
mine


Soovitud asendi saavutamiseks
tõstke või langetage lülitit vajalik
arv kordi.

4.
Istme pikiasendi seadmine


Tõstke juhtkang üles ja regulee-
rige soovitud asendisse.

5.
Alaseljatoe seadmine


Liigutage lülitit ja reguleerige tugi
sobivasse asendisse.

6.
Istmesoojenduse lüliti


Istmesoojendus töötab ainult
siis, kui mootor töötab. Esiiste koosneb istmeosast, seljatoest ja peatoest, mida saab reguleerida, et
pakkuda teile võimalikult mugavat juhtimisasendit.

Turvalisuse huvides ärge sõitke
ilma peatugedeta ; need peavad
olema paigas ja korralikult regu-
leeritud.
