2012 CITROEN C3 PICASSO Manuales de Empleo (in Spanish)

3
55
CONFORT


)
Presione el mando situado bajo el
extremo delantero del reposabrazos
para desbloquearlo.

)
Colóquelo en posición baja.

)
Súbalo muesca por muesca hasta
conseguir el reglaje que desea.
Para colocar el reposabrazos en posi-
ción vertical, levántelo y empújelo hacia
atrás más allá del punto de resistencia.

Reglaje de la altura del
reposacabezas


)
Para subirlo, tire de él hacia arriba.

)
Para retirarlo, presione el mando A
y
tire del reposacabezas hacia arriba.

)
Para volver a colocarlo, introduzca
las varillas del reposacabezas en
los orifi cios, respetando el eje del
respaldo.

)
Para bajarlo, presione el mando A
y
empuje simultáneamente el reposa-
cabezas hacia abajo. El reposacabezas está provisto
de un armazón con un dentado
que impide que se baje; esto es
un dispositivo de seguridad en
caso de choque.

El reglaje es correcto cuando
el borde superior del reposa-
cabezas está a

la altura

de la
parte superior de la cabeza.

Nunca circule con los reposa-
cabezas desmontados; éstos
deben estar colocados y correc-
tamente regulados.

Reglaje del reposabrazos











Mando de los asientos calefactados


)
Utilice la rueda de reglaje, situada
en el lateral de los dos asientos de-
lanteros, para encender y elegir la
intensidad de calefacción deseada:

0

:
Apagado

1

:
Calefacción ligera

2

:
Calefacción media

3

:
Calefacción fuerte
Con el motor en marcha, los asientos de-
lanteros pueden calentarse por separado.

3
56
CONFORT







Posición plana del asiento del
acompañante
No olvide abatir previamente la bandeja de
tipo "avión" fi jada en el dorso del asiento.
Por motivos de seguridad, los pasajeros
sentados en las plazas traseras del ve-
hículo no deben apoyar los pies sobre el
asiento delantero colocado en posición
plana.


La colocación en posición plana de este
asiento, así como de la banqueta trasera,
permite transportar objetos largos.


)
Empuje el mando hacia arriba y acom-
pañe el respaldo hacia delante para
abatirlo sobre el cojín del asiento.

)
Para enderezarlo, levante el respal-
do y acompáñelo hacia detrás hasta
que se bloquee.
BANQUETA TRASERA
Reglaje longitudinal


Reglaje de la inclinación del
respaldo


)
Levante el mando y deslice la ban-
queta hacia delante o hacia atrás.
Cada parte 1/3 - 2/3 puede regularse
por separado.
El respaldo dispone de dos posiciones
de reglaje:


- una posición estándar;

- una posición inclinada.
Para cambiar la posición del respaldo:


)
Tire del mando hacia delante.

3
57
CONFORT

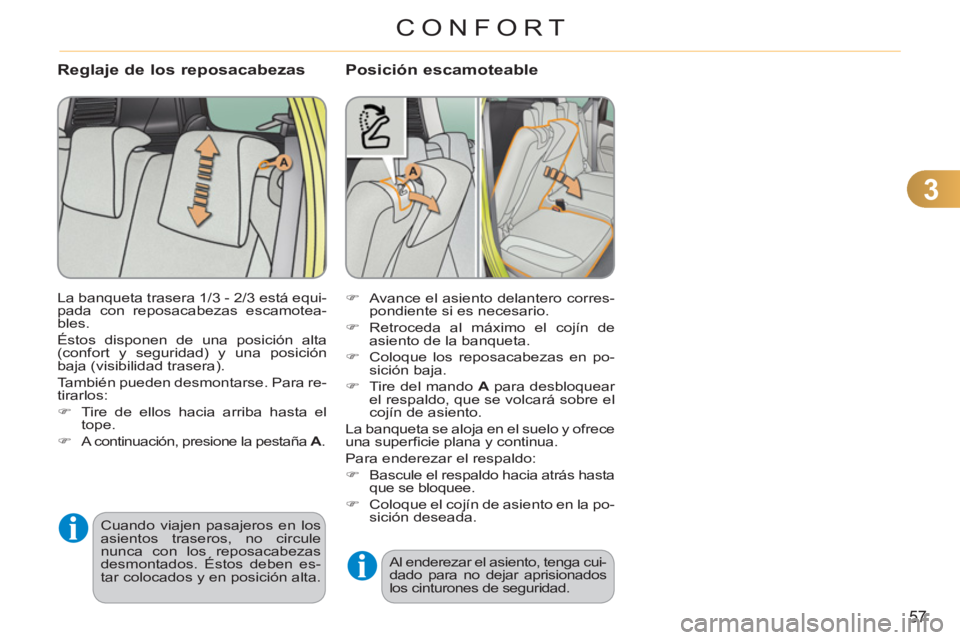

Posición escamoteable


)
Avance el asiento delantero corres-
pondiente si es necesario.

)
Retroceda al máximo el cojín de
asiento de la banqueta.

)
Coloque los reposacabezas en po-
sición baja.

)
Tire del mando A
para desbloquear
el respaldo, que se volcará sobre el
cojín de asiento.
La banqueta se aloja en el suelo y ofrece
una superfi cie plana y continua.
Para enderezar el respaldo:


)
Bascule el respaldo hacia atrás hasta
que se bloquee.

)
Coloque el cojín de asiento en la po-
sición deseada.

Reglaje de los reposacabezas

La banqueta trasera 1/3 - 2/3 está equi-
pada con reposacabezas escamotea-
bles.
Éstos disponen de una posición alta
(confort y seguridad) y una posición
baja (visibilidad trasera).
También pueden desmontarse. Para re-
tirarlos:


)
Tire de ellos hacia arriba hasta el
tope.

)
A continuación, presione la pestaña A
.


Cuando viajen pasajeros en los
asientos traseros, no circule
nunca con los reposacabezas
desmontados. Éstos deben es-
tar colocados y en posición alta. Al enderezar el asiento, tenga cui-
dado para no dejar aprisionados
los cinturones de seguridad.

3
CONFORT
Los objetos observados están
en realidad más cerca de lo que
parece.
Tenga esto en cuenta para apre-
ciar correctamente la distancia
con los vehículos que vienen
por detrás.

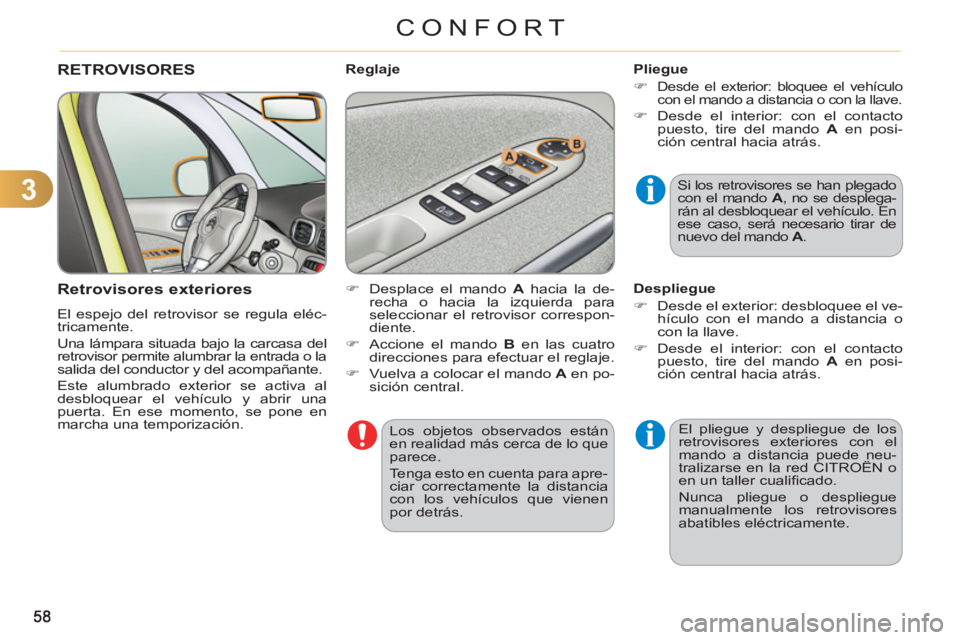

RETROVISORES

Retrovisores exteriores

El espejo del retrovisor se regula eléc-
tricamente.
Una lámpara situada bajo la carcasa del
retrovisor permite alumbrar la entrada o la
salida del conductor y del acompañante.
Este alumbrado exterior se activa al
desbloquear el vehículo y abrir una
puerta. En ese momento, se pone en
marcha una temporización.

Pliegue


)

Desde el exterior: bloquee el vehículo
con el mando a distancia o con la llave.

)
Desde el interior: con el contacto
puesto, tire del mando A
en posi-
ción central hacia atrás.
El pliegue y despliegue de los
retrovisores exteriores con el
mando a distancia puede neu-
tralizarse en la red CITROËN o
en un taller cualifi cado.
Nunca pliegue o despliegue
manualmente los retrovisores
abatibles eléctricamente.

Reglaje

Despliegue


)
Desde el exterior: desbloquee el ve-
hículo con el mando a distancia o
con la llave.

)
Desde el interior: con el contacto
puesto, tire del mando A
en posi-
ción central hacia atrás. Si los retrovisores se han plegado
con el mando A
, no se desplega-
rán al desbloquear el vehículo. En
ese caso, será necesario tirar de
nuevo del mando A
.


)
Desplace el mando A
hacia la de-
recha o hacia la izquierda para
seleccionar el retrovisor correspon-
diente.

)
Accione el mando B
en las cuatro
direcciones para efectuar el reglaje.

)
Vuelva a colocar el mando A
en po-
sición central.

3
59
CONFORT

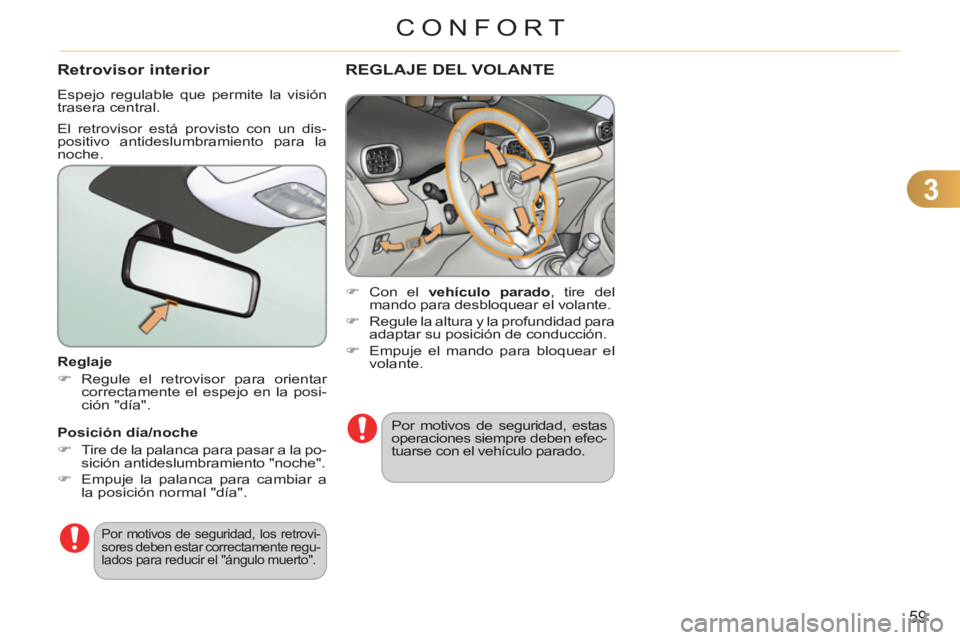

Reglaje


)
Regule el retrovisor para orientar
correctamente el espejo en la posi-
ción "día".


Por motivos de seguridad, los retrovi-
sores deben estar correctamente regu-
lados para reducir el "ángulo muerto".








El retrovisor está provisto con un dis-
positivo antideslumbramiento para la
noche.

Posición día/noche


)
Tire de la palanca para pasar a la po-
sición antideslumbramiento "noche".

)
Empuje la palanca para cambiar a
la posición normal "día".
Retrovisor interior

Espejo regulable que permite la visión
trasera central.
REGLAJE DEL VOLANTE




)
Con el vehículo

parado
, tire del
mando para desbloquear el volante.

)
Regule la altura y la profundidad para
adaptar su posición de conducción.

)
Empuje el mando para bloquear el
volante.
Por motivos de seguridad, estas
operaciones siempre deben efec-
tuarse con el vehículo parado.

4
60
APERTURA Y CIERRE
LLAVE CON MANDO A DISTANCIA
Sistema que permite la apertura o el
cierre centralizados del vehículo con
la cerradura o a distancia. Asimismo,
efectúa la localización y el arranque del
vehículo y ofrece una protección contra
el robo.

Despliegue de la llave


)
Pulse este botón para desplegarla.



Apertura del vehículo



)
Pulse el candado abierto
para desbloquear el vehí-
culo.

Desbloqueo con la llave


)
Gire la llave hacia la izquierda en la
cerradura de la puerta del conductor
para desbloquear el vehículo.
El desbloqueo se indica por el par-
padeo de las luces indicadoras de
dirección durante dos segundos apro-
ximadamente.
Al mismo tiempo, en función de la
versión, los retrovisores exteriores se
despliegan.


Desbloqueo con el mando a
distancia
Cierre del vehículo


)
Pulse el candado cerrado
para bloquear el vehículo.


Bloqueo con la llave


)
Gire la llave hacia la derecha en la
cerradura de la puerta del conductor
para bloquear totalmente el vehículo.
El bloqueo se indica por el encendido
fi jo de los indicadores de dirección du-
rante dos segundos aproximadamente.
Al mismo tiempo, en función de la versión,
los retrovisores exteriores se pliegan.
Bloqueo con el mando a distancia Si alguna de las puertas o el
maletero se han quedado abier-
tos, el cierre centralizado no se
efectúa.
En caso de desbloquear el vehícu-
lo por descuido, éste se volverá a
bloquear automáticamente al cabo
de treinta segundos, salvo si se ha
abierto alguna puerta o el maletero.
El pliegue y despliegue de los
retrovisores exteriores con el
mando a distancia se puede
neutralizar en la red CITROËN
o en un taller cualifi cado.

4
61
APERTURA Y CIERRE

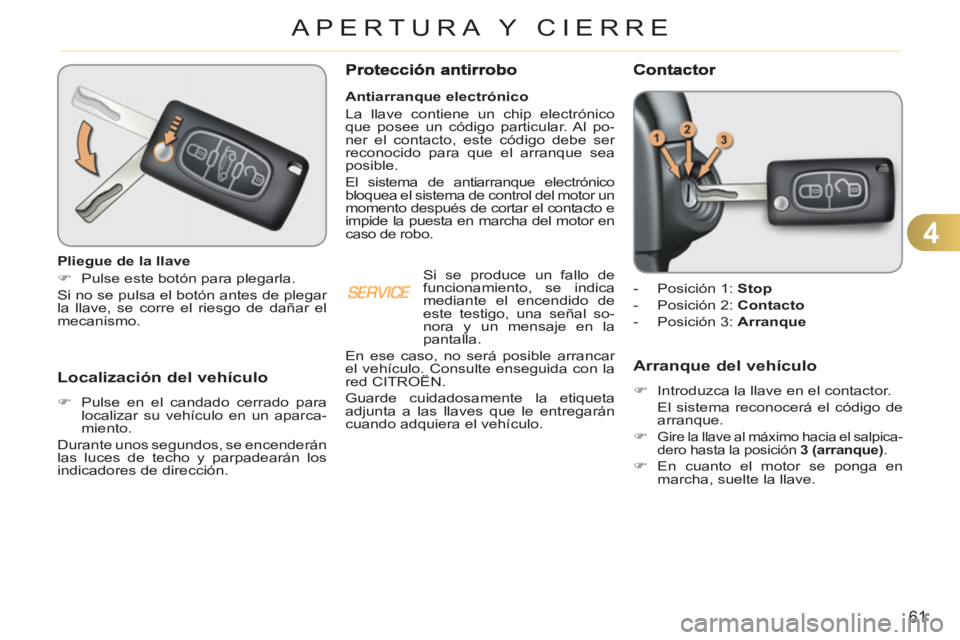

Localización del vehículo


)
Pulse en el candado cerrado para
localizar su vehículo en un aparca-
miento.
Durante unos segundos, se encenderán
las luces de techo y parpadearán los
indicadores de dirección.
Antiarranque electrónico
La llave contiene un chip electrónico
que posee un código particular. Al po-
ner el contacto, este código debe ser
reconocido para que el arranque sea
posible.
El sistema de antiarranque electrónico
bloquea el sistema de control del motor un
momento después de cortar el contacto e
impide la puesta en marcha del motor en
caso de robo.

Si se produce un fallo de
funcionamiento, se indica
mediante el encendido de
este testigo, una señal so-
nora y un mensaje en la
pantalla.
En ese caso, no será posible arrancar
el vehículo. Consulte enseguida con la
red CITROËN.
Guarde cuidadosamente la etiqueta
adjunta a las llaves que le entregarán
cuando adquiera el vehículo.


Pliegue de la llave


)
Pulse este botón para plegarla.
Si no se pulsa el botón antes de plegar
la llave, se corre el riesgo de dañar el
mecanismo.



- Posición 1: Stop


- Posición 2: Contacto


- Posición 3: Arranque





Arranque del vehículo



)
Introduzca la llave en el contactor.
El sistema reconocerá el código de
arranque.

)

Gire la llave al máximo hacia el salpica-
dero hasta la posición 3 (arranque)
.


)
En cuanto el motor se ponga en
marcha, suelte la llave.

4
62
APERTURA Y CIERRE

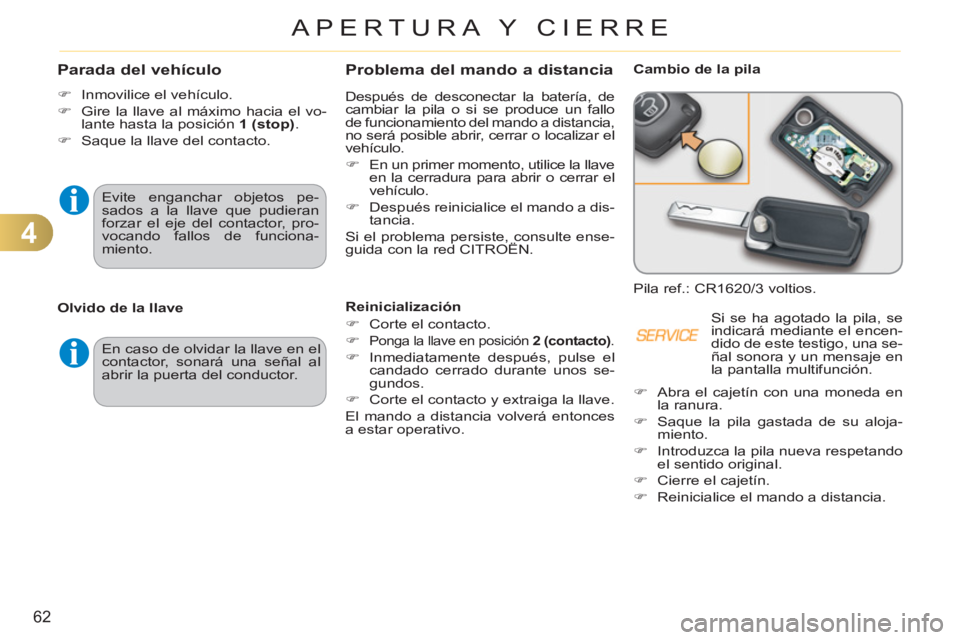

Problema del mando a distancia
Después de desconectar la batería, de
cambiar la pila o si se produce un fallo
de funcionamiento del mando a distancia,
no será posible abrir, cerrar o localizar el
vehículo.


)
En un primer momento, utilice la llave
en la cerradura para abrir o cerrar el
vehículo.

)
Después reinicialice el mando a dis-
tancia.
Si el problema persiste, consulte ense-
guida con la red CITROËN.
Cambio de la pila
Pila ref.: CR1620/3 voltios.

Reinicialización


)
Corte el contacto.

)

Ponga la llave en posición 2 (contacto)
.


)
Inmediatamente después, pulse el
candado cerrado durante unos se-
gundos.

)
Corte el contacto y extraiga la llave.
El mando a distancia volverá entonces
a estar operativo. Si se ha agotado la pila, se
indicará mediante el encen-
dido de este testigo, una se-
ñal sonora y un mensaje en
la pantalla multifunción.
Olvido de la llave
En caso de olvidar la llave en el
contactor, sonará una señal al
abrir la puerta del conductor.



Parada del vehículo



)
Inmovilice el vehículo.

)
Gire la llave al máximo hacia el vo-
lante hasta la posición 1 (stop)
.

)
Saque la llave del contacto.
Evite enganchar objetos pe-
sados a la llave que pudieran
forzar el eje del contactor, pro-
vocando fallos de funciona-
miento.


)
Abra el cajetín con una moneda en
la ranura.

)
Saque la pila gastada de su aloja-
miento.

)
Introduzca la pila nueva respetando
el sentido original.

)
Cierre el cajetín.

)
Reinicialice el mando a distancia.
