2012 CITROEN C3 PICASSO Manuales de Empleo (in Spanish)

3
47
CONFORT
VENTILACIÓN
Sistema que permite crear y mantener
buenas condiciones de confort en el
habitáculo del vehículo.
Tratamiento del aire
El aire que entra sigue diferentes caminos
en función de los mandos seleccionados
por el conductor:


- Llegada directa al habitáculo (entrada
de aire).

- Paso por un circuito de calenta-
miento (calefacción).

- Paso por un circuito de refrigeración
(aire acondicionado).
El mando de temperatura permite ob-
tener el nivel de confort deseado mez-
clando el aire de los distintos circuitos. El mando de la distribución de aire permite
difundir el aire en el habitáculo combinan-
do varios difusores de aireación.
El mando de caudal de aire permite
aumentar o disminuir la velocidad de
impulsión de aire del ventilador.

El aire que circula en el habitáculo está
fi ltrado y procede, o bien del exterior a
través de la rejilla situada en la base del
parabrisas, o bien del interior cuando
está seleccionado el reciclado de aire.


Panel de mando

Los mandos de este sistema están
agrupados en el panel A
de la consola
central. Según el modelo, las funciones
presentes son:


- El nivel de confort deseado.

- El caudal de aire.

- La distribución de aire.

- El deshelado y el desempañado.

- Los mandos manuales o automáticos
del aire acondicionado.



Difusión del aire



1.
Difusores de deshelado o desempa-
ñado del parabrisas y las lunas de
custodia.

2.

Difusores de deshelado o desempaña-do de las lunas laterales delanteras.

3.
Aireadores laterales obturables y
orientables.

4.
Aireadores centrales obturables y
orientables.

5.
Salidas de aire hacia los pies de los
pasajeros delanteros.

6.
Salidas de aire hacia los pies de los
pasajeros traseros.

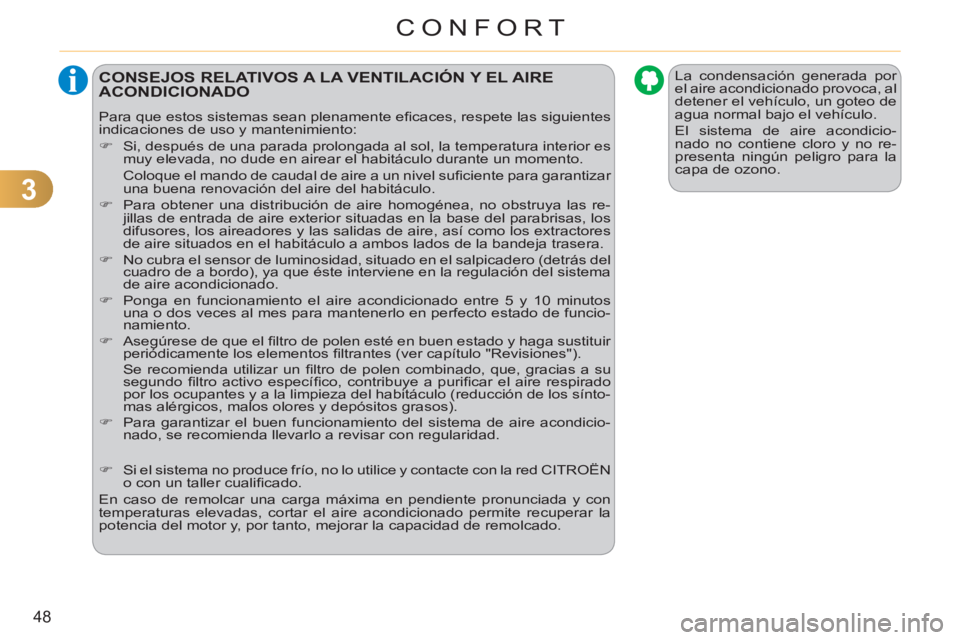

3
48
CONFORT
La condensación generada por
el aire acondicionado provoca, al
detener el vehículo, un goteo de
agua normal bajo el vehículo.
El sistema de aire acondicio-
nado no contiene cloro y no re-
presenta ningún peligro para la
capa de ozono. CONSEJOS RELATIVOS A LA VENTILACIÓN Y EL AIRE ACONDICIONADO
Para que estos sistemas sean plenamente efi caces, respete las siguientes
indicaciones de uso y mantenimiento:


)
Si, después de una parada prolongada al sol, la temperatura interior es
muy elevada, no dude en airear el habitáculo durante un momento.
Coloque el mando de caudal de aire a un nivel sufi ciente para garantizar
una buena renovación del aire del habitáculo.

)
Para obtener una distribución de aire homogénea, no obstruya las re-
jillas de entrada de aire exterior situadas en la base del parabrisas, los
difusores, los aireadores y las salidas de aire, así como los extractores
de aire situados en el habitáculo a ambos lados de la bandeja trasera.

)
No cubra el sensor de luminosidad, situado en el salpicadero (detrás del
cuadro de a bordo), ya que éste interviene en la regulación del sistema
de aire acondicionado.

)
Ponga en funcionamiento el aire acondicionado entre 5 y 10 minutos
una o dos veces al mes para mantenerlo en perfecto estado de funcio-
namiento.

)
Asegúrese de que el fi ltro de polen esté en buen estado y haga sustituir
periódicamente los elementos fi ltrantes (ver capítulo "Revisiones").
Se recomienda utilizar un fi ltro de polen combinado, que, gracias a su
segundo fi ltro activo específi co, contribuye a purifi car el aire respirado
por los ocupantes y a la limpieza del habitáculo (reducción de los sínto-
mas alérgicos, malos olores y depósitos grasos).

)
Para garantizar el buen funcionamiento del sistema de aire acondicio-
nado, se recomienda llevarlo a revisar con regularidad.

)
Si el sistema no produce frío, no lo utilice y contacte con la red CITROËN
o con un taller cualifi cado.
En caso de remolcar una carga máxima en pendiente pronunciada y con
temperaturas elevadas, cortar el aire acondicionado permite recuperar la
potencia del motor y, por tanto, mejorar la capacidad de remolcado.

3
49
CONFORT

2. Ajuste del caudal de aire


)
Gire el mando entre las po-
siciones 1
y 5
para obtener
un caudal de aire sufi ciente
para garantizar su confort.
Parabrisas, lunas laterales y
pies de los ocupantes

)
Gire el mando de azul (frío)
a rojo (calor) para modular
la temperatura a su gusto.

Parabrisas y lunas laterales
1. Ajuste de la temperatura










Los sistemas de calefacción/ventilación
o de aire acondicionado sólo pueden
funcionar con el motor en marcha.
)
Poniendo el mando de cau-
dal de aire en posición 0

(neutralización del sistema),
el confort térmico deja de
gestionarse. No obstante, se
sigue percibiendo un ligero
fl ujo de aire debido al des-
plazamiento del vehículo.


3. Reglaje de la distribución de aire
AIRE ACONDICIONADOMANUAL

La tecla de mando
está situada en el
frontal del sistema
de calefacción o de
aire acondicionado.
DESEMPAÑADO DE LA LUNETA TRASERA


)
Apague el desempañado de
la luneta trasera y los retro-
visores exteriores en cuanto
deje de ser necesario, ya que
un bajo consumo de corrien-
te permite una disminución
del consumo de carburante.



Activación

El desempañado de la luneta trasera
sólo funciona con el motor en marcha.


)
Pulse esta tecla para desempañar
o deshelar la luneta trasera y los
retrovisores exteriores. El testigo
asociado a la tecla se enciende.


Parada

El desempañado se apaga automática-
mente para evitar un consumo de corriente
excesivo.


)
Es posible interrumpir el funciona-
miento del desempañado antes de
su apagado automático, pulsando de
nuevo la tecla. El testigo asociado a
la tecla se apaga.

3
50
CONFORT
Pies de los ocupantes
Aireadores centrales y laterales
La distribución de aire se
puede modular poniendo el
mando en una posición inter-
media.

4. Entrada de aire/Reciclado de aire
La entrada de aire exterior permite evitar
la formación de vaho en el parabrisas y
en las lunas laterales.
El reciclado de aire permite aislar el ha-
bitáculo de olores y humos exteriores.
En cuanto sea posible, vuelva a permitir
la entrada de aire exterior para evitar el
riesgo de degradación de la calidad del
aire y la formación de vaho.


)
Pulse la tecla para hacer
circular el aire interior. Esto
se visualiza por el encendi-
do del testigo.

)
Pulse de nuevo la tecla para permitir
la entrada de aire exterior. Esto se
visualiza por el apagado del testigo.



5. Encendido/Apagado del aire acondicionado

Permite:


- en verano, bajar la temperatura;

- en invierno, con temperaturas supe-
riores a 3 °C, aumentar la efi cacia
del desempañado.


Apagado


)
Pulse de nuevo la tecla "A/C"
. El piloto
de la tecla se apagará.
La interrupción del aire acondicionado
puede generar molestias (humedad,
vaho).


El aire acondicionado está previsto
para funcionar efi cazmente en to-
das las estaciones del año, siempre
que las ventanillas estén cerradas.

Encendido


)
Pulse la tecla "A/C"
. El piloto de la
tecla se encenderá.
El aire acondicionado no funciona cuan-
do el mando de regulación del caudal de
aire 2
está en posición "0"
.
Para obtener aire frío con mayor rapi-
dez, utilice el reciclado del aire interior
durante un momento y, a continuación,
vuelva a seleccionar la entrada de aire
exterior.

3
51
CONFORT
Con el motor frío, a fi n de evitar
una gran difusión de aire frío, el
caudal de aire alcanzará su nivel
óptimo de manera progresiva.
Con tiempo frío, el sistema da
prioridad a la difusión de aire ca-
liente únicamente hacia el para-
brisas, las lunas laterales y los
pies de los pasajeros. Al entrar en el vehículo, si la
temperatura interior es mucho
más fría o más caliente que el
valor de confort, es inútil modi-
fi car el valor seleccionado para
alcanzar el confort deseado. El
sistema compensa automática-
mente y con la mayor rapidez
posible la diferencia de tempe-
ratura.
El aire acondicionado sólo funciona con
el motor en marcha. El conductor y el acompañan-
te pueden, cada uno de ellos,
regular la temperatura a su
agrado.


)
Gire el mando 2
o 3
hacia la izquier-
da para disminuir el valor o hacia la
derecha para aumentarlo.

Un reglaje alrededor del valor 21 permite
obtener un confort óptimo. No obstante,
según sus necesidades, es normal regu-
larlo entre 18 y 24.
Se recomienda evitar una diferencia de
reglaje izquierda/derecha superior a 3.
4. Programa automático visibilidad
Para desempañar o deshelar
más rápidamente el parabrisas
y las lunas laterales (humedad,
numerosos pasajeros, hielo...),
el programa automático confort
puede resultar insufi ciente.


)
Seleccione entonces el programa
automático visibilidad.
El sistema gestiona automáticamente
el aire acondicionado, el caudal y la en-
trada de aire y distribuye la ventilación
de manera óptima hacia el parabrisas y
las lunas laterales.

Funcionamiento automático



)
Pulse la tecla "AUTO"
. El
testigo de la tecla se en-
ciende.
2. Reglaje del lado del conductor
AIRE ACONDICIONADO
AUTOMÁTICO BIZONA
Le recomendamos que utilice este
modo, que regula automáticamente y
de manera óptima el conjunto de las
funciones: temperatura en el habitáculo,
caudal, distribución de aire y reciclado
de aire, conforme al valor de confort se-
leccionado.
Este sistema está previsto para funcio-
nar efi cazmente en todas las estaciones
del año, con las lunas cerradas. El valor indicado en la pantalla corres-
ponde a un nivel de confort y no a una
temperatura en grados Centígrados o
Fahrenheit.


)
Para interrumpirlo, vuelva a pulsar la
tecla "visibilidad"
o pulse "AUTO"
;
el testigo de la tecla se apaga y el
de la tecla "AUTO"
se enciende.


1. Programa automático confort
3. Reglaje del lado del acompañante







Con el Stop & Start, cuando el des-
empañado está activo, el modo
STOP no está disponible.

3
52
CONFORT

Funcionamiento manual

Es posible modifi car un reglaje para ha-
cer una elección diferente a la propues-
ta por el sistema. Las demás funciones
seguirán gestionándose automática-
mente.


)

Pulse la tecla "AUTO"
para volver al
funcionamiento totalmente automático.



)
Pulse esta tecla para apagar
el aire acondicionado.
6. Reglaje de la distribución de aire


)
Pulse una o varias teclas
para orientar el caudal de
aire hacia:

7. Reglaje del caudal de aire


)
Gire este botón hacia la
izquierda para disminuir el
caudal o hacia la derecha
para aumentarlo.

8. Entrada de aire/Reciclado de aire


Neutralización del sistema



)
Gire la rueda de caudal de aire hacia
la izquierda hasta que se apaguen
todos los testigos.
Esta acción provoca la interrupción del
aire acondicionado y de la ventilación.
El confort térmico deja de gestionarse.
No obstante, se sigue percibiendo un
ligero fl ujo de aire debido al desplaza-
miento del vehículo.


)
Gire la rueda de caudal de aire hacia
la derecha o pulse la tecla "AUTO"

para reactivar el sistema con los va-
lores anteriores a la neutralización.


)
Pulse esta tecla para hacer
recircular el aire interior. El
testigo de la tecla se en-
ciende.
5.
Encendido/Apagado del aire acondicionado
Evite el funcionamiento prolonga-
do en reciclado de aire interior o
circular durante mucho tiempo con
el sistema neutralizado (existe ries-
go de formación de vaho y de de-
gradación de la calidad del aire).

- El parabrisas y las lunas laterales
(desempañado o deshelado)

- El parabrisas, las lunas laterales y
los aireadores

- El parabrisas, las lunas laterales, los
aireadores y los pies de los pasajeros


- Los aireadores y los pies de los pasajeros


- Los aireadores

- Los pies de los pasajeros

- El parabrisas, las lunas laterales, y
los pies de los pasajeros


Los testigos del caudal de aire, entre las
dos hélices, se encienden progresiva-
mente en función del valor solicitado.

)
En cuanto sea posible, pulse de
nuevo esta tecla para permitir la
entrada de aire exterior y evitar la
formación de vaho. El testigo de la
tecla se apaga.

Para enfriar o calentar al máxi-
mo el habitáculo, es posible so-
brepasar los valores mínimo de
14 o máximo de 28.


)
Gire el botón 2
o 3
hacia la
izquierda hasta que aparez-
ca "LO"
o hacia la derecha
hasta visualizar "HI"
.
9. Monozona/Bizona


)
Pulse esta tecla para igua-
lar el valor de confort del
lado del acompañante con
el del lado del conductor
(monozona). El testigo de
la tecla se enciende.


El reciclado de aire permite aislar el ha-
bitáculo de olores y humos exteriores. La interrupción puede generar moles-
tias (humedad, vaho).


)
Vuelva a pulsar esta tecla para re-
tomar el funcionamiento automático
del aire acondicionado. El testigo de
la tecla "A/C"
se enciende.

3
CONFORT
Por motivos de seguridad, no
manipule en el cartucho mientras
conduce.
No desmonte los cartuchos.
No intente recargar el ambienta-
dor ni los cartuchos. Utilice exclu-
sivamente cartuchos originales.
Evite todo contacto con la piel y
los ojos.
Consérvelos fuera del alcance
de los niños y animales.
Deje los aireadores centrales
abiertos.
La intensidad de difusión de la
fragancia puede depender de
los ajustes de la ventilación o el
aire acondicionado.

Sistema que permite difundir una fra-
gancia en el habitáculo según sus pre-
ferencias, gracias al mando de reglaje y
a los diferentes cartuchos disponibles.

Colocación de un cartucho


)
Saque el cartucho del estuche es-
tanco.

)
Instale el cartucho (con la fl or en la
parte superior derecha).

)
Presione la rueda y gírela un cuarto
de vuelta en el sentido de las agujas
del reloj.



El mando está situado en el salpicadero
o en el portaobjetos superior del salpi-
cadero.
Permite regular la intensidad de difusión
de la fragancia.


)
Gire la rueda hacia la derecha para
permitir la difusión de la fragancia.

)
Gire la rueda hacia la izquierda para
interrumpir la difusión de la fragancia.
Cartucho de ambientador

El cartucho se desmonta fácilmente.
Puede cambiarse en cualquier momen-
to, guardándolo en el estuche estanco
que permite conservarlo cerrado una
vez empezado.
Los distintos cartuchos pueden adqui-
rirse en la red CITROËN o en un taller
cualifi cado.
Retirada del cartucho


)
Presione la rueda y gírela un cuarto
de vuelta en sentido contrario a las
agujas del reloj.

)
Extraiga el cartucho.

)
Guárdelo en su estuche estanco.

No tire el cartucho original, ya
que sirve de obturador en caso
de no estar utilizando ningún
cartucho de ambientador.
Con el fi n de prolongar la dura-
ción del cartucho, gire la rueda
hacia la izquierda cuando quiera
interrumpir la difusión de fragan-
cia en el habitáculo.

3
54
CONFORT
ASIENTOS DELANTEROS
Los asientos están compuestos por un
cojín de asiento, un respaldo y un repo-
sacabezas que se pueden regular para
adaptar su posición a las mejores condi-
ciones de conducción y de confort.

Reglaje de la altura y la inclinación
del asiento del conductor
Reglaje de la inclinación
del respaldo
Reglaje longitudinal


)
Levante el mando y deslice el asiento
hacia delante o hacia atrás.


)
Tire del mando, hacia arriba para
subir o hacia abajo para bajar, tantas
veces como sea necesario hasta ob-
tener la posición deseada.


)
Empuje el mando hacia atrás.
