2012 CITROEN C3 PICASSO Manuales de Empleo (in Spanish)

1

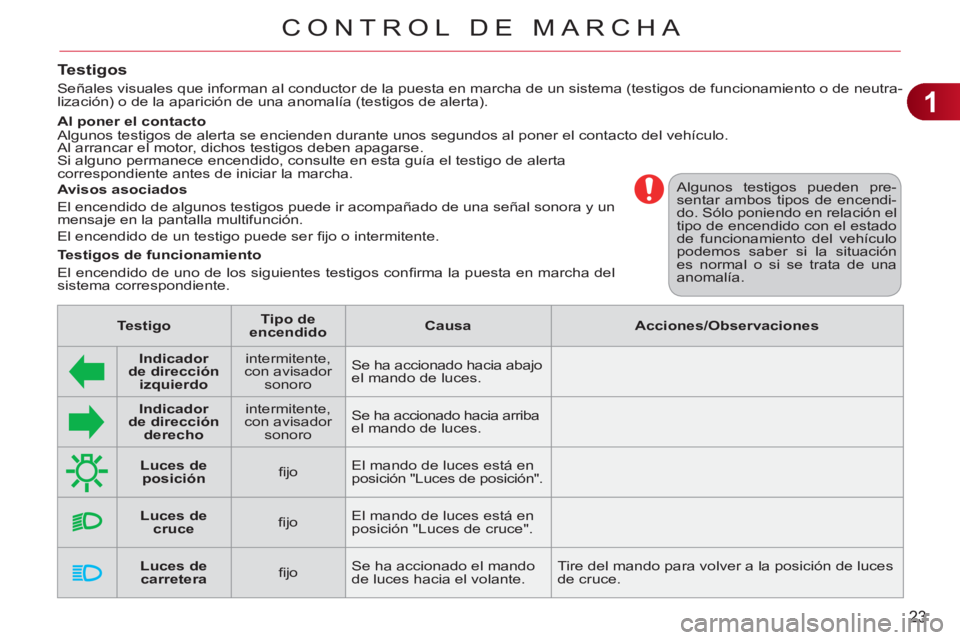

23
CONTROL DE MARCHA
Algunos testigos pueden pre-
sentar ambos tipos de encendi-
do. Sólo poniendo en relación el
tipo de encendido con el estado
de funcionamiento del vehículo
podemos saber si la situación
es normal o si se trata de una
anomalía.
Testigos

Señales visuales que informan al conductor de la puesta en marcha de un sistema (testigos de funcionamiento o de neutra-
lización) o de la aparición de una anomalía (testigos de alerta).

Avisos asociados
El encendido de algunos testigos puede ir acompañado de una señal sonora y un
mensaje en la pantalla multifunción.
El encendido de un testigo puede ser fi jo o intermitente.

Testigos de funcionamiento
El encendido de uno de los siguientes testigos confi rma la puesta en marcha del
sistema correspondiente.

Al poner el contacto
Algunos testigos de alerta se encienden durante unos segundos al poner el contacto del vehículo.
Al arrancar el motor, dichos testigos deben apagarse.
Si alguno permanece encendido, consulte en esta guía el testigo de alerta
correspondiente antes de iniciar la marcha.


Testigo



Tipo de
encendido



Causa



Acciones/Observaciones






Indicador
de dirección
izquierdo


intermitente,
con avisador
sonoro Se ha accionado hacia abajo
el mando de luces.




Indicador
de dirección
derecho


intermitente,
con avisador
sonoro Se ha accionado hacia arriba
el mando de luces.




Luces de
posición


fi jo El mando de luces está en
posición "Luces de posición".




Luces de
cruce


fi jo
El mando de luces está en
posición "Luces de cruce".




Luces de
carretera


fi jo Se ha accionado el mando
de luces hacia el volante. Tire del mando para volver a la posición de luces
de cruce.

1

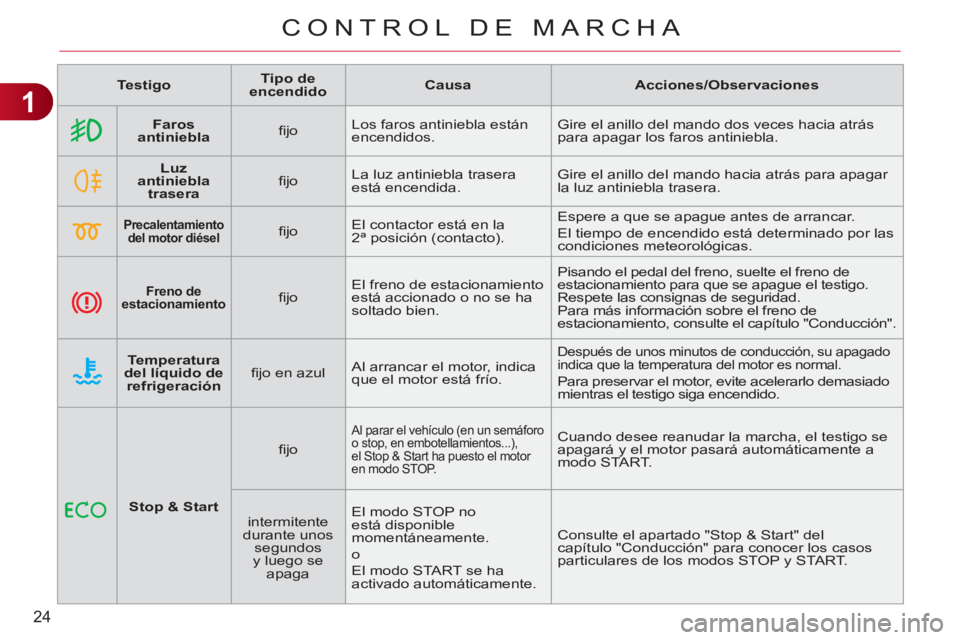

24
CONTROL DE MARCHA


Testigo



Tipo de
encendido



Causa



Acciones/Observaciones






Faros
antiniebla


fi jo Los faros antiniebla están
encendidos. Gire el anillo del mando dos veces hacia atrás
para apagar los faros antiniebla.




Luz


antiniebla

trasera


fi jo La luz antiniebla trasera
está encendida. Gire el anillo del mando hacia atrás para apagar
la luz antiniebla trasera.






Precalentamiento

del
motor
diésel


fi jo El contactor está en la
2ª posición (contacto). Espere a que se apague antes de arrancar.
El tiempo de encendido está determinado por las
condiciones meteorológicas.






Freno de
estacionamiento



fi jo El freno de estacionamiento
está accionado o no se ha
soltado bien. Pisando el pedal del freno, suelte el freno de
estacionamiento para que se apague el testigo.
Respete las consignas de seguridad.
Para más información sobre el freno de
estacionamiento, consulte el capítulo "Conducción".




Temperatura
del líquido de
refrigeración


fi jo en azul Al arrancar el motor, indica
que el motor está frío.
Después de unos minutos de conducción, su apagado
indica que la temperatura del motor es normal.
Para preservar el motor, evite acelerarlo demasiado
mientras el testigo siga encendido.



Stop & Start


fi jo
Al parar el vehículo (en un semáforo
o stop, en embotellamientos...),
el Stop & Start ha puesto el motor
en modo STOP. Cuando desee reanudar la marcha, el testigo se
apagará y el motor pasará automáticamente a
modo START.

intermitente
durante unos
segundos
y luego se
apaga El modo STOP no
está disponible
momentáneamente.
o
El modo START se ha
activado automáticamente. Consulte el apartado "Stop & Start" del
capítulo "Conducción" para conocer los casos
particulares de los modos STOP y START.

1
25
CONTROL DE MARCHA



Sistema de
airbag del
acompañante
fi jo El mando, situado en el
salpicadero, en el lado
del acompañante, está en
posición " ON
".
El airbag frontal del
acompañante está
activado.
En este caso no instale una
silla infantil "de espaldas al
sentido de la marcha". Ponga el mando en posición " OFF
" para
neutralizar el airbag frontal del acompañante.
Después puede instalar una silla infantil "de
espaldas al sentido de la marcha".

Testigo



Tipo de
encendido



Causa



Acciones/Observaciones




Seguro
para niños
eléctrico


temporal El seguro para niños está
activado. El testigo permanece encendido durante
unos segundos después de activar el sistema y
cada vez que se pone el contacto.
Para más información, consulte el capítulo
"Seguridad de los niños".

1

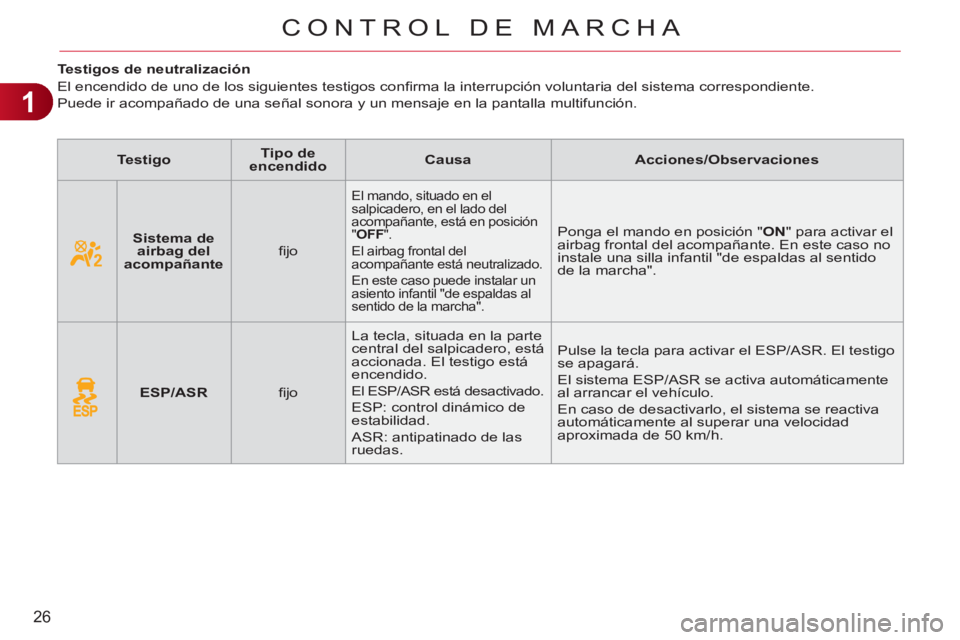

26
CONTROL DE MARCHA










Testigos de neutralización
El encendido de uno de los siguientes testigos confi rma la interrupción voluntaria del sistema correspondiente.
Puede ir acompañado de una señal sonora y un mensaje en la pantalla multifunción.



Testigo



Tipo de
encendido



Causa



Acciones/Observaciones






Sistema de
airbag del
acompañante


fi jo

El mando, situado en el
salpicadero, en el lado del
acompañante, está en posición
" OFF
".
El airbag frontal del
acompañante está neutralizado.
En este caso puede instalar un
asiento infantil "de espaldas al
sentido de la marcha".
Ponga el mando en posición " ON
" para activar el
airbag frontal del acompañante. En este caso no
instale una silla infantil "de espaldas al sentido
de la marcha".





ESP/ASR


fi jo La tecla, situada en la parte
central del salpicadero, está
accionada. El testigo está
encendido.
El ESP/ASR está desactivado.
ESP: control dinámico de
estabilidad.
ASR: antipatinado de las
ruedas. Pulse la tecla para activar el ESP/ASR. El testigo
se apagará.
El sistema ESP/ASR se activa automáticamente
al arrancar el vehículo.
En caso de desactivarlo, el sistema se reactiva
automáticamente al superar una velocidad
aproximada de 50 km/h.

1

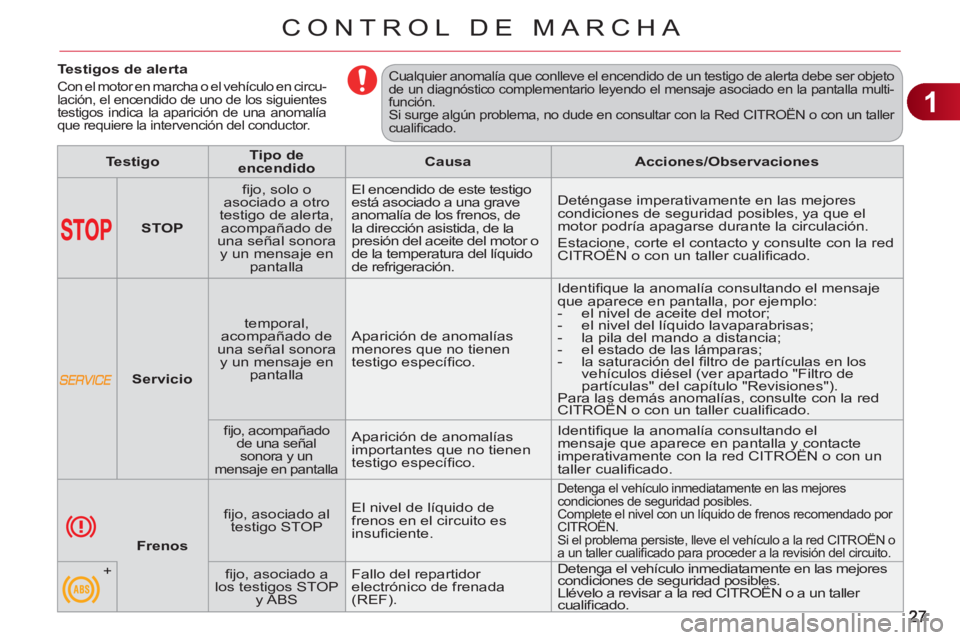

CONTROL DE MARCHA










Testigos de alerta

Con el motor en marcha o el vehículo en circu-
lación, el encendido de uno de los siguientes
testigos indica la aparición de una anomalía
que requiere la intervención del conductor. Cualquier anomalía que conlleve el encendido de un testigo de alerta debe ser objeto de un diagnóstico complementario leyendo el mensaje asociado en la pantalla multi-
función.
Si surge algún problema, no dude en consultar con la Red CITROËN o con un taller
cualifi cado.




Testigo



Tipo de
encendido



Causa



Acciones/Observaciones







STOP


fi jo, solo o
asociado a otro
testigo de alerta,
acompañado de
una señal sonora
y un mensaje en
pantalla El encendido de este testigo
está asociado a una grave
anomalía de los frenos, de
la dirección asistida, de la
presión del aceite del motor o
de la temperatura del líquido
de refrigeración. Deténgase imperativamente en las mejores
condiciones de seguridad posibles, ya que el
motor podría apagarse durante la circulación.
Estacione, corte el contacto y consulte con la red
CITROËN o con un taller cualifi cado.





Servicio


temporal,
acompañado de
una señal sonora
y un mensaje en
pantalla Aparición de anomalías
menores que no tienen
testigo específi co. Identifi que la anomalía consultando el mensaje
que aparece en pantalla, por ejemplo:


- el nivel de aceite del motor;

- el nivel del líquido lavaparabrisas;

- la pila del mando a distancia;

- el estado de las lámparas;

- la saturación del fi ltro de partículas en los
vehículos diésel (ver apartado "Filtro de
partículas" del capítulo "Revisiones").
Para las demás anomalías, consulte con la red
CITROËN o con un taller cualifi cado.


fi jo, acompañado
de una señal
sonora y un
mensaje en pantalla
Aparición de anomalías
importantes que no tienen
testigo específi co. Identifi que la anomalía consultando el
mensaje que aparece en pantalla y contacte
imperativamente con la red CITROËN o con un
taller cualifi cado.





Frenos


fi jo, asociado al
testigo STOP El nivel de líquido de
frenos en el circuito es
insufi ciente.

Detenga el vehículo inmediatamente en las mejores
condiciones de seguridad posibles.
Complete el nivel con un líquido de frenos recomendado por
CITROËN.
Si el problema persiste, lleve el vehículo a la red CITROËN o
a un taller cualifi cado para proceder a la revisión del circuito.


+

fi jo, asociado a
los testigos STOP
y ABS Fallo del repartidor
electrónico de frenada
(REF). Detenga el vehículo inmediatamente en las mejores
condiciones de seguridad posibles.
Llévelo a revisar a la red CITROËN o a un taller
cualifi cado.

1

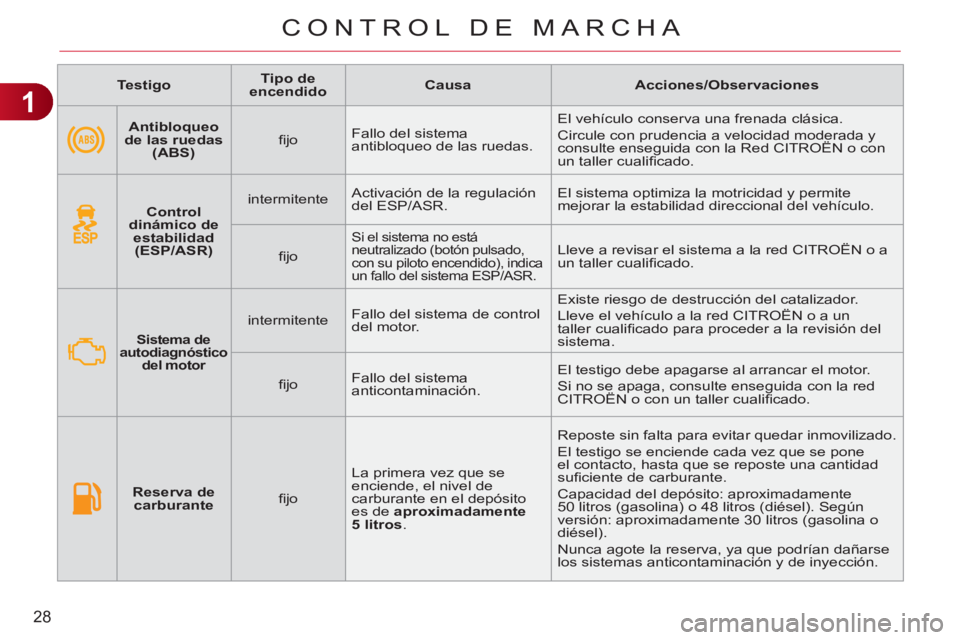

28
CONTROL DE MARCHA


Testigo



Tipo de
encendido



Causa



Acciones/Observaciones






Antibloqueo
de las ruedas
(ABS)


fi jo Fallo del sistema
antibloqueo de las ruedas. El vehículo conserva una frenada clásica.
Circule con prudencia a velocidad moderada y
consulte enseguida con la Red CITROËN o con
un taller cualifi cado.




Control
dinámico de
estabilidad
(ESP/ASR)


intermitente Activación de la regulación
del ESP/ASR. El sistema optimiza la motricidad y permite
mejorar la estabilidad direccional del vehículo.

fi jo

Si el sistema no está
neutralizado (botón pulsado,
con su piloto encendido), indica
un fallo del sistema ESP/ASR. Lleve a revisar el sistema a la red CITROËN o a
un taller cualifi cado.




Sistema de
autodiagnóstico
del motor



intermitente Fallo del sistema de control
del motor. Existe riesgo de destrucción del catalizador.
Lleve el vehículo a la red CITROËN o a un
taller cualifi cado para proceder a la revisión del
sistema.

fi jo Fallo del sistema
anticontaminación. El testigo debe apagarse al arrancar el motor.
Si no se apaga, consulte enseguida con la red
CITROËN o con un taller cualifi cado.




Reserva de
carburante


fi jo La primera vez que se
enciende, el nivel de
carburante en el depósito
es de aproximadamente
5 litros
. Reposte sin falta para evitar quedar inmovilizado.
El testigo se enciende cada vez que se pone
el contacto, hasta que se reposte una cantidad
sufi ciente de carburante.
Capacidad del depósito: aproximadamente
50 litros (gasolina) o 48 litros (diésel). Según
versión: aproximadamente 30 litros (gasolina o
diésel).
Nunca agote la reserva, ya que podrían dañarse
los sistemas anticontaminación y de inyección.

1

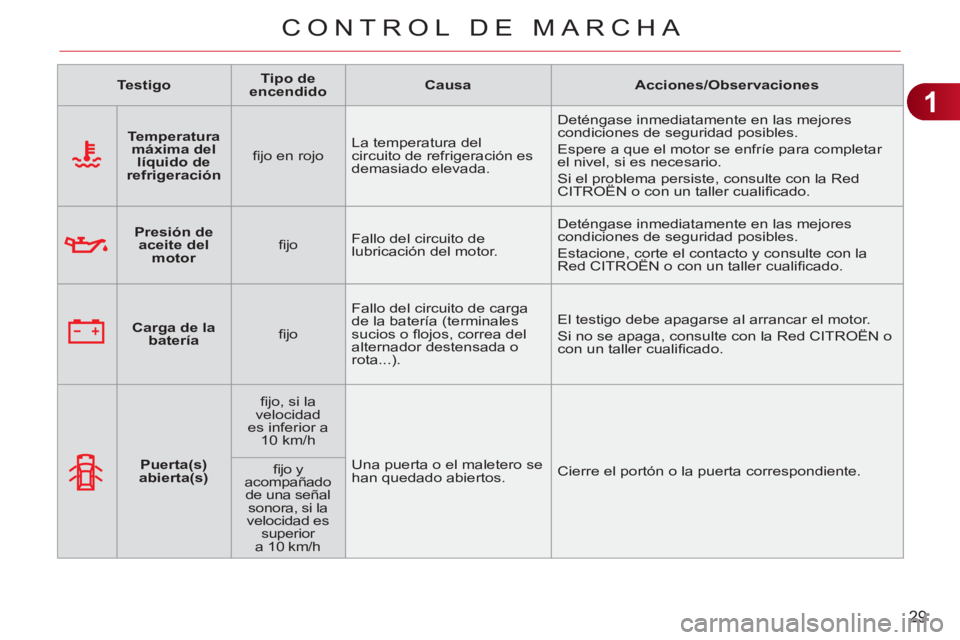

29
CONTROL DE MARCHA


Testigo



Tipo de
encendido



Causa



Acciones/Observaciones






Temperatura
máxima del
líquido de
refrigeración


fi jo en rojo La temperatura del
circuito de refrigeración es
demasiado elevada. Deténgase inmediatamente en las mejores
condiciones de seguridad posibles.
Espere a que el motor se enfríe para completar
el nivel, si es necesario.
Si el problema persiste, consulte con la Red
CITROËN o con un taller cualifi cado.




Presión de
aceite del
motor


fi jo Fallo del circuito de
lubricación del motor. Deténgase inmediatamente en las mejores
condiciones de seguridad posibles.
Estacione, corte el contacto y consulte con la
Red CITROËN o con un taller cualifi cado.




Carga de la
batería


fi jo Fallo del circuito de carga
de la batería (terminales
sucios o fl ojos, correa del
alternador destensada o
rota...). El testigo debe apagarse al arrancar el motor.
Si no se apaga, consulte con la Red CITROËN o
con un taller cualifi cado.




Puerta(s)
abierta(s)


fi jo, si la
velocidad
es inferior a
10 km/h
Una puerta o el maletero se
han quedado abiertos. Cierre el portón o la puerta correspondiente.


fi jo y
acompañado
de una señal
sonora, si la
velocidad es
superior
a 10 km/h

1
30
CONTROL DE MARCHA


Testigo



Tipo de
encendido



Causa



Acciones/Observaciones







Airbags


temporal Se enciende unos
segundos al poner el
contacto y luego se apaga. Debe apagarse al arrancar el motor.
Si no se apaga, consulte con la Red CITROËN o
con un taller cualifi cado.

fi jo Fallo de uno de los
sistemas de airbag o de los
pretensores pirotécnicos
de los cinturones de
seguridad. Lleve el vehículo a la Red CITROËN o a un
taller cualifi cado para proceder a la revisión del
sistema.




Cinturón

delantero


no-abrochado/
desabrochado


fi jo y después
intermitente,
acompañado
de una
señal sonora
creciente El conductor y/o el
acompañante no se han
abrochado o se han
desabrochado el cinturón
de seguridad.
Tire de la correa e inserte la hebilla en el cierre.


Cinturón

trasero


no- abrochado/
desabrochado

fi jo y después
intermitente,
acompañado
de una señal
sonora Uno o varios pasajeros
traseros se han
desabrochado el cinturón
de seguridad.

Dirección
asistida
fi jo Fallo de la dirección
asistida. Circule con prudencia a velocidad moderada.
Lleve el vehículo a la Red CITROËN o a un taller
cualifi cado para proceder a la revisión del sistema.
