2012 CITROEN C3 PICASSO Manuales de Empleo (in Spanish)

11
INFORMACIÓN PRÁCTICA

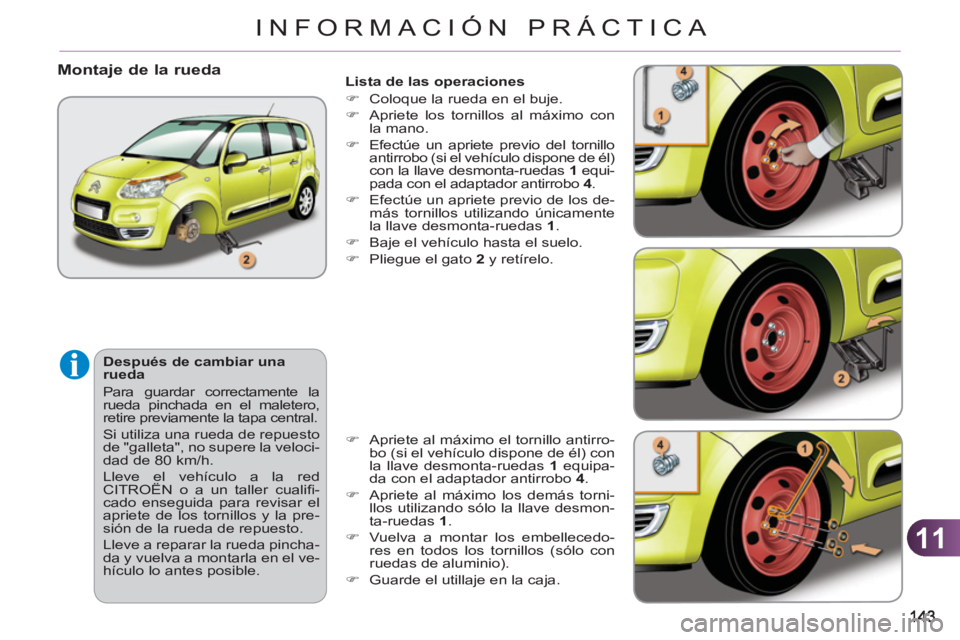

Lista de las operaciones


)
Coloque la rueda en el buje.

)
Apriete los tornillos al máximo con
la mano.

)
Efectúe un apriete previo del tornillo
antirrobo (si el vehículo dispone de él)
con la llave desmonta-ruedas 1
equi-
pada con el adaptador antirrobo 4
.

)
Efectúe un apriete previo de los de-
más tornillos utilizando únicamente
la llave desmonta-ruedas 1
.

)
Baje el vehículo hasta el suelo.

)
Pliegue el gato 2
y retírelo.

Después de cambiar una
rueda
Para guardar correctamente la
rueda pinchada en el maletero,
retire previamente la tapa central.
Si utiliza una rueda de repuesto
de "galleta", no supere la veloci-
dad de 80 km/h.
Lleve el vehículo a la red
CITROËN o a un taller cualifi -
cado enseguida para revisar el
apriete de los tornillos y la pre-
sión de la rueda de repuesto.
Lleve a reparar la rueda pincha-
da y vuelva a montarla en el ve-
hículo lo antes posible.

Montaje de la rueda


)
Apriete al máximo el tornillo antirro-
bo (si el vehículo dispone de él) con
la llave desmonta-ruedas 1
equipa-
da con el adaptador antirrobo 4
.

)
Apriete al máximo los demás torni-
llos utilizando sólo la llave desmon-
ta-ruedas 1
.

)
Vuelva a montar los embellecedo-
res en todos los tornillos (sólo con
ruedas de aluminio).

)
Guarde el utillaje en la caja.

11
144
INFORMACIÓN PRÁCTICA

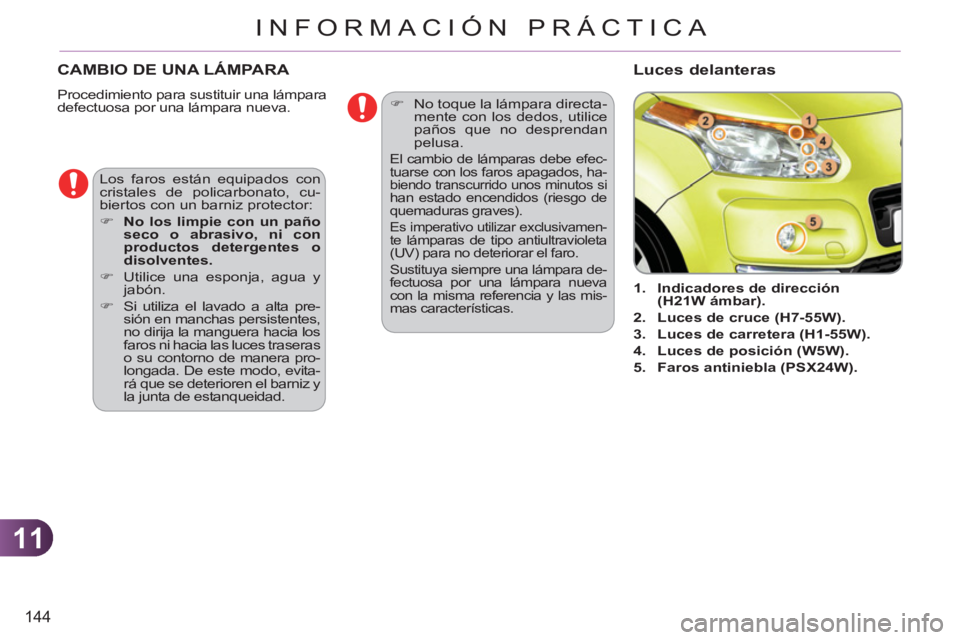

CAMBIO DE UNA LÁMPARA
Procedimiento para sustituir una lámpara
defectuosa por una lámpara nueva.



1.
Indicadores de dirección
(H21W ámbar).


2.
Luces de cruce (H7-55W).


3.
Luces de carretera (H1-55W).


4.
Luces de posición (W5W).


5.
Faros antiniebla (PSX24W).


Los faros están equipados con
cristales de policarbonato, cu-
biertos con un barniz protector:


)
No los limpie con un paño
seco o abrasivo, ni con
productos detergentes o
disolventes.


)
Utilice una esponja, agua y
jabón.

)
Si utiliza el lavado a alta pre-
sión en manchas persistentes,
no dirija la manguera hacia los
faros ni hacia las luces traseras
o su contorno de manera pro-
longada. De este modo, evita-
rá que se deterioren el barniz y
la junta de estanqueidad.


Luces delanteras




)
No toque la lámpara directa-
mente con los dedos, utilice
paños que no desprendan
pelusa.

El cambio de lámparas debe efec-
tuarse con los faros apagados, ha-
biendo transcurrido unos minutos si han estado encendidos (riesgo de
quemaduras graves).
Es imperativo utilizar exclusivamen-te lámparas de tipo antiultravioleta
(UV) para no deteriorar el faro.
Sustituya siempre una lámpara de-
fectuosa por una lámpara nueva
con la misma referencia y las mis-
mas características.

11
145
INFORMACIÓN PRÁCTICA

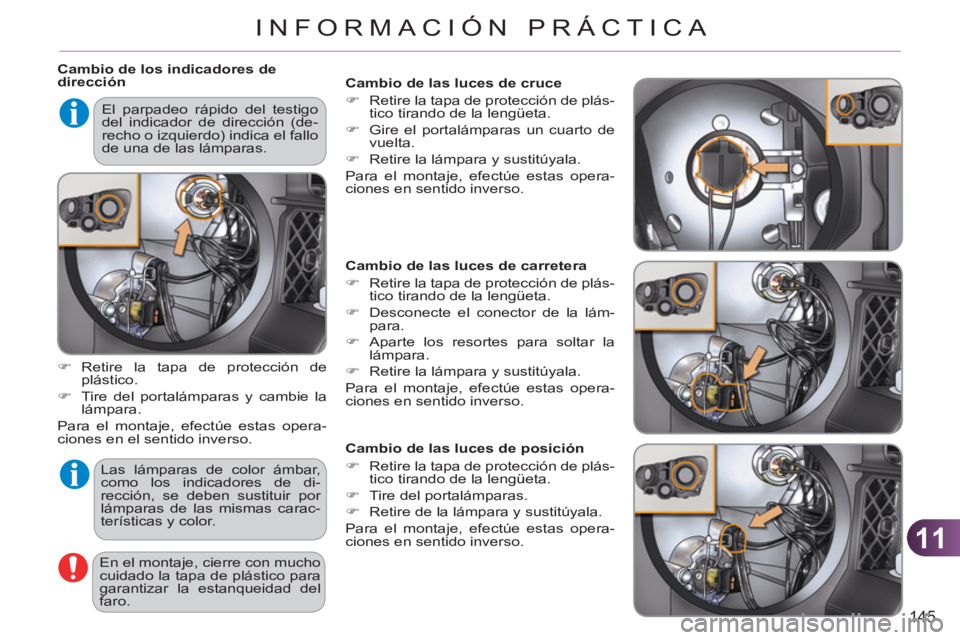

Cambio de los indicadores de
dirección
Las lámparas de color ámbar,
como los indicadores de di-
rección, se deben sustituir por
lámparas de las mismas carac-
terísticas y color.

)
Retire la tapa de protección de
plástico.

)
Tire del portalámparas y cambie la
lámpara.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
En el montaje, cierre con mucho
cuidado la tapa de plástico para
garantizar la estanqueidad del
faro.
El parpadeo rápido del testigo
del indicador de dirección (de-
recho o izquierdo) indica el fallo
de una de las lámparas.













Cambio de las luces de carretera


)
Retire la tapa de protección de plás-
tico tirando de la lengüeta.

)
Desconecte el conector de la lám-
para.

)
Aparte los resortes para soltar la
lámpara.

)
Retire la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en sentido inverso.

Cambio de las luces de posición


)
Retire la tapa de protección de plás-
tico tirando de la lengüeta.

)
Tire del portalámparas.

)
Retire de la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en sentido inverso.






Cambio de las luces de cruce


)
Retire la tapa de protección de plás-
tico tirando de la lengüeta.

)
Gire el portalámparas un cuarto de
vuelta.

)
Retire la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en sentido inverso.

11
146
INFORMACIÓN PRÁCTICA

Cambio de los repetidores laterales
de intermitente integrado
Para adquirirlos, contacte con la red
CITROËN o con un taller cualifi cado.


)
Inserte un destornillador en el lado
del repetidor.

)
Bascule el destornillador para ex-
traer el repetidor y retírelo.

)
Desconecte el conector del repeti-
dor.
Durante el desmontaje:


- Tenga cuidado para no dañar la pintu-
ra del vehículo con el destornillador.

- Asegúrese de no dejar que el cable
y conector se desplacen al interior
de la aleta.
Para el montaje, efectúe estas opera-
ciones en sentido inverso.
Si tiene difi cultades para efectuar
el cambio de una lámpara, puede
consultar con la red CITROËN o
con un taller cualifi cado.







Cambio de los faros antiniebla
Para adquirirlos contacte con la red
CITROËN o con un taller cualifi cado.


)
Retire la rejilla situada debajo del
faro antiniebla.

)
Desconecte el conector del porta-
lámparas presionando la lengüeta.

)
Retire el portaláparas presionando
los dos clips (superior e inferior).
Para el montaje, efectúe estas opera-
ciones en sentido inverso.
Si tiene difi cultades para cam-
biar estas lámparas, puede con-
tactar con la red CITROËN o
con un taller cualifi cado.

11
147
INFORMACIÓN PRÁCTICA

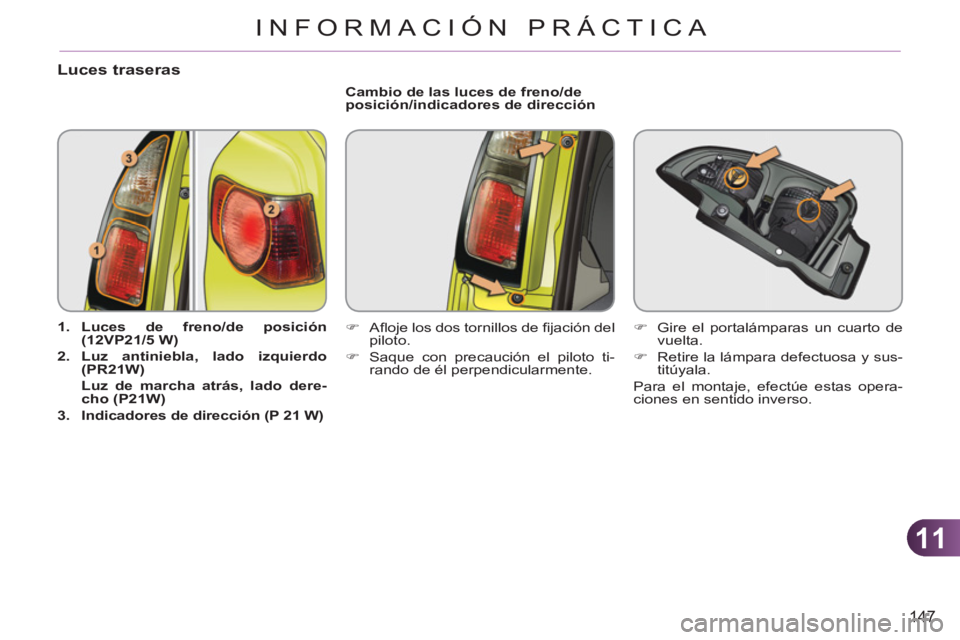

Luces traseras


1.
Luces
de freno/de posición
(12VP21/5 W)


2.
Luz antiniebla, lado izquierdo
(PR21W)

Luz de marcha atrás, lado dere-
cho (P21W)


3.
Indicadores de dirección (P 21 W)


Cambio de las luces de freno/de
posición/indicadores de dirección


)
Afl oje los dos tornillos de fi jación del
piloto.

)
Saque con precaución el piloto ti-
rando de él perpendicularmente.
)
Gire el portalámparas un cuarto de
vuelta.

)
Retire la lámpara defectuosa y sus-
titúyala.
Para el montaje, efectúe estas opera-
ciones en sentido inverso.

11
148
INFORMACIÓN PRÁCTICA

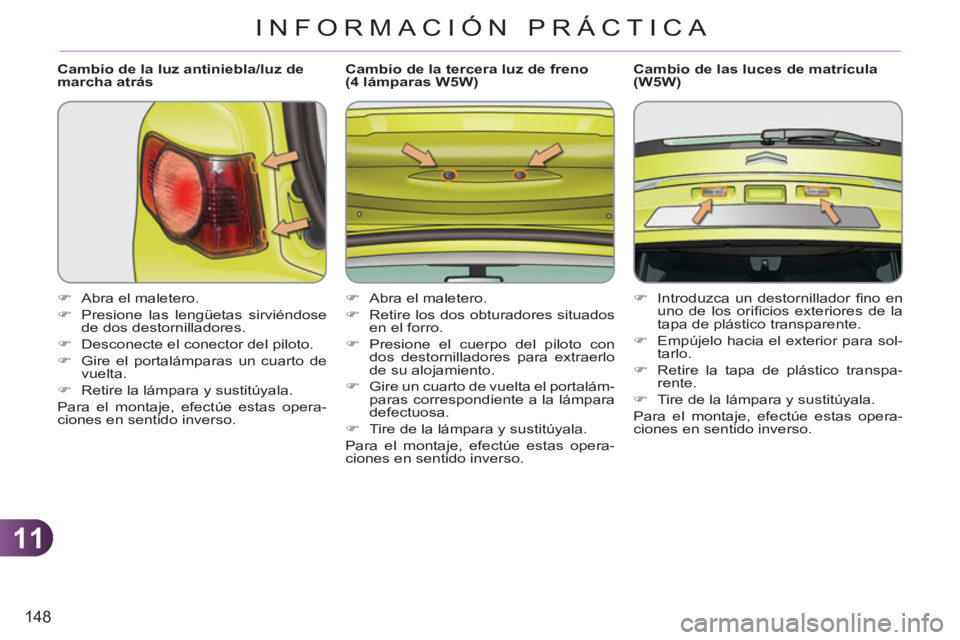

Cambio de la luz antiniebla/luz de
marcha atrás


)
Abra el maletero.

)
Presione las lengüetas sirviéndose
de dos destornilladores.

)
Desconecte el conector del piloto.

)
Gire el portalámparas un cuarto de
vuelta.

)
Retire la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en sentido inverso.
Cambio de la tercera luz de freno
(4 lámparas W5W)


)
Abra el maletero.

)
Retire los dos obturadores situados
en el forro.

)
Presione el cuerpo del piloto con
dos destornilladores para extraerlo
de su alojamiento.

)
Gire un cuarto de vuelta el portalám-
paras correspondiente a la lámpara
defectuosa.

)
Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en sentido inverso.
Cambio de las luces de matrícula
(W5W)


)
Introduzca un destornillador fi no en
uno de los orifi cios exteriores de la
tapa de plástico transparente.

)
Empújelo hacia el exterior para sol-
tarlo.

)
Retire la tapa de plástico transpa-
rente.

)
Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en sentido inverso.

11
INFORMACIÓN PRÁCTICA
Iluminación interior

Luces de techo (1/W5W)
Suelte la tapa 1
con un destornillador
fi no, por el lado del mando, para acce-
der a la lámpara defectuosa.

Lectores de mapa (2/W5W)
Suelte la tapa de la luz de techo. Para
acceder a la lámpara defectuosa retire
el separador del lector 2
correspondien-
te si es necesario.
Luces en la zona de los pies (W5W)
Suelte la tapa con un destornillador fi no
para acceder a la lámpara defectuosa.

Luces de maletero (W5W)
Suelte la caja presionando el soporte
por detrás.
Linterna portátil (Krypton 3,6 V)


)
Abra el soporte.

)
Presione con un destornillador pla-
no en el orifi cio bajo el soporte y re-
cupere la caja.

)
Abra totalmente la caja para cam-
biar la lámpara.


Luces en los retrovisores exteriores
(W5W)
Suelte la tapa con un destornillador fi no
para acceder a la lámpara defectuosa.

11
INFORMACIÓN PRÁCTICA
CITROËN declina cualquier
responsabilidad sobre los gas-
tos derivados de la reparación
del vehículo o los fallos de fun-
cionamiento que resultasen de
la instalación de accesorios
auxiliares no suministrados ni
recomendados por CITROËN y
no instalados según sus pres-
cripciones, en particular, cuan-
do el consumo del conjunto de
los aparatos conectados supera
los 10 miliamperios.

Instalación de accesorios
eléctricos
El circuito eléctrico del vehícu-
lo está diseñado para funcionar
con equipamientos de serie u
opcionales.
Antes de instalar otros equipa-
mientos o accesorios eléctricos
en el vehículo, consulte con la
red CITROËN o con un taller
cualifi cado.

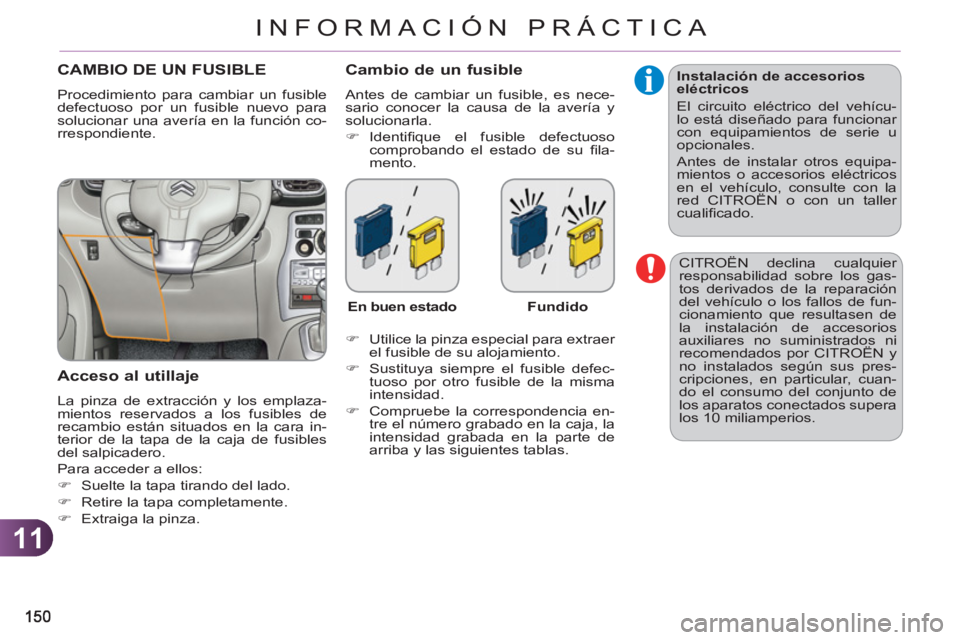

CAMBIO DE UN FUSIBLE

Procedimiento para cambiar un fusible
defectuoso por un fusible nuevo para
solucionar una avería en la función co-
rrespondiente.

Acceso al utillaje

La pinza de extracción y los emplaza-
mientos reservados a los fusibles de
recambio están situados en la cara in-
terior de la tapa de la caja de fusibles
del salpicadero.
Para acceder a ellos:


)
Suelte la tapa tirando del lado.

)
Retire la tapa completamente.

)
Extraiga la pinza.

Cambio de un fusible

Antes de cambiar un fusible, es nece-
sario conocer la causa de la avería y
solucionarla.


)
Identifi que el fusible defectuoso
comprobando el estado de su fi la-
mento.


)
Utilice la pinza especial para extraer
el fusible de su alojamiento.

)
Sustituya siempre el fusible defec-
tuoso por otro fusible de la misma
intensidad.

)
Compruebe la correspondencia en-
tre el número grabado en la caja, la
intensidad grabada en la parte de
arriba y las siguientes tablas.
En buen estado
Fundido
