CARACTERÍSTICAS TÉCNICAS
Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga
remolcable mencionada se debe reducir un 10% por cada 1 000 metros suplementarios.
Arrastrando un remolque, está prohibido superar la velocidad de 100 km/h (respete la legislación vigente en cada país).
Una temperatura exterior elevada podría provocar una disminución de la capacidad del vehículo para proteger el motor.
Cuando la temperatura exterior sea superior a 37 °C, limite la masa remolcada. * Para Rusia exclusivamente.

**

La masa del remolque con frenos se puede aumentar, en el límite de la MMA del conjunto, en la misma medida en que se reduzca
la MTMA del vehículo tractor. Atención, el remolcado con un vehículo tractor poco cargado puede degradar la adherencia a la vía.

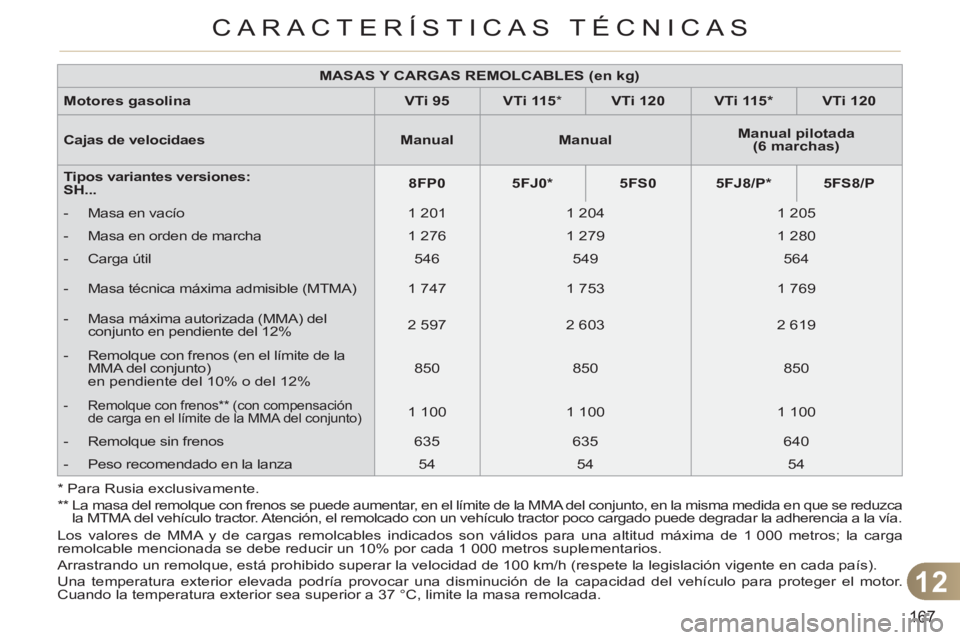

MASAS Y CARGAS REMOLCABLES (en kg)



Motores gasolina


VTi 95



VTi 115

*


VTi 120



VTi 115 *



VTi 120



Cajas de velocidaes

Manual



Manual



Manual pilotada
(6 marchas)



Tipos variantes versiones:
SH...

8FP0



5FJ0 *



5FS0



5FJ8/P *



5FS8/P




- Masa en vacío
1 201
1 204
1 205


- Masa en orden de marcha
1 276
1 279
1 280


- Carga útil
546
549
564


- Masa técnica máxima admisible (MTMA)

1 747
1 753
1 769


- Masa máxima autorizada (MMA) del
conjunto en pendiente del 12%
2 597
2 603
2 619


- Remolque con frenos (en el límite de la
MMA del conjunto)
en pendiente del 10% o del 12%
850
850
850



- Remolque con frenos ** (con compensación
de carga en el límite de la MMA del conjunto)

1 100
1 100
1 100


- Remolque sin frenos
635
635
640


- Peso recomendado en la lanza
54
54
54

12
168
CARACTERÍSTICAS TÉCNICAS

MODELOS:

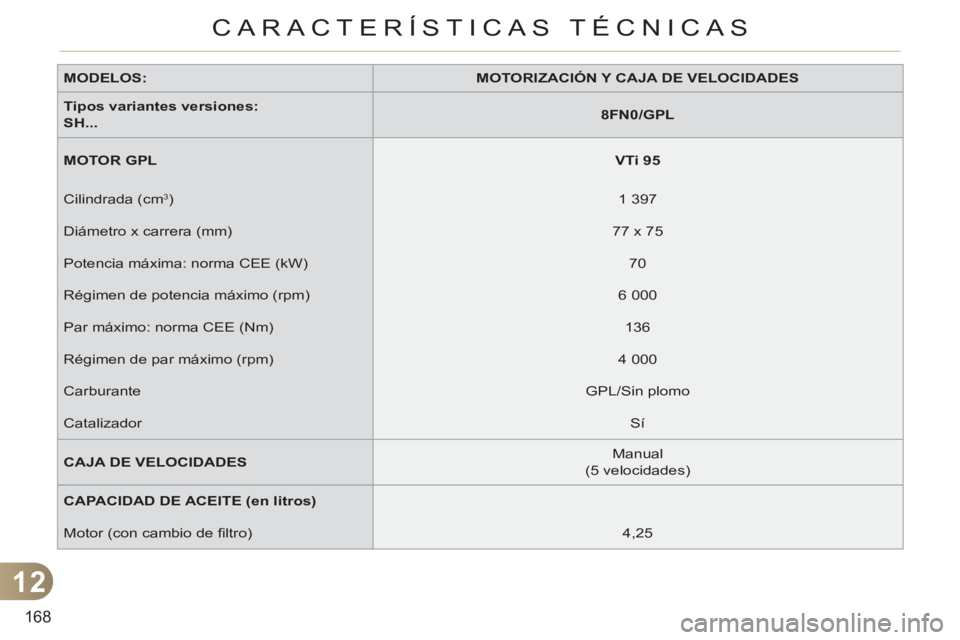

MOTORIZACIÓN Y CAJA DE VELOCIDADES



Tipos variantes versiones:
SH...


8FN0/GPL



MOTOR GPL


VT i 95

Cilindrada (cm
3
)
1 397
Diámetro x carrera (mm)
77 x 75
Potencia máxima: norma CEE (kW)
70
Régimen de potencia máximo (rpm)
6 000
Par máximo: norma CEE (Nm)
136
Régimen de par máximo (rpm)
4 000
Carburante
GPL/Sin plomo
Catalizador
Sí

CAJA DE VELOCIDADES

Manual
(5 velocidades)

CAPACIDAD DE ACEITE (en litros)




Motor (con cambio de fi ltro)
4,25

12
169
CARACTERÍSTICAS TÉCNICAS

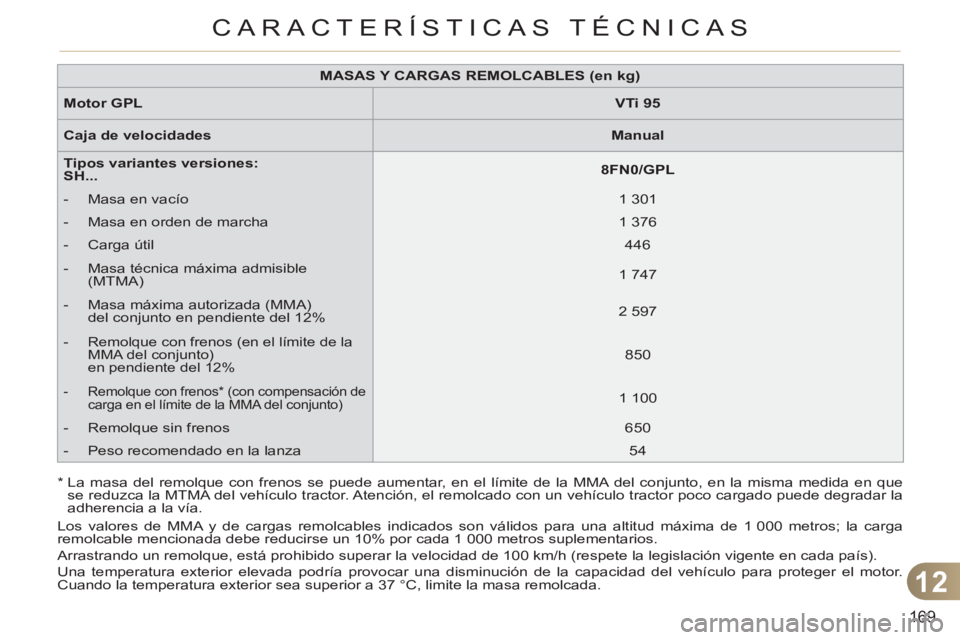

MASAS Y CARGAS REMOLCABLES (en kg)



Motor GPL


VTi 95



Caja de velocidades


Manual



Tipos variantes versiones:
SH...


8FN0/GPL




- Masa en vacío
1 301


- Masa en orden de marcha
1 376


- Carga útil
446


- Masa técnica máxima admisible
(MTMA)
1 747


- Masa máxima autorizada (MMA)
del conjunto en pendiente del 12%
2 597



- Remolque con frenos (en el límite de la
MMA del conjunto)
en pendiente del 12%

850



- Remolque con frenos * (con compensación de
carga en el límite de la MMA del conjunto)

1 100


- Remolque sin frenos
650


- Peso recomendado en la lanza
54

*

La masa del remolque con frenos se puede aumentar, en el límite de la MMA del conjunto, en la misma medida en que
se reduzca la MTMA del vehículo tractor. Atención, el remolcado con un vehículo tractor poco cargado puede degradar la
adherencia a la vía.
Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga
remolcable mencionada debe reducirse un 10% por cada 1 000 metros suplementarios.
Arrastrando un remolque, está prohibido superar la velocidad de 100 km/h (respete la legislación vigente en cada país).
Una temperatura exterior elevada podría provocar una disminución de la capacidad del vehículo para proteger el motor.
Cuando la temperatura exterior sea superior a 37 °C, limite la masa remolcada.

12
170
CARACTERÍSTICAS TÉCNICAS

MODELOS:


MOTORIZACIONES Y CAJAS DE VELOCIDADES



Tipos variantes versiones:
SH...


9HP0



9HP8/P/S



9HR8

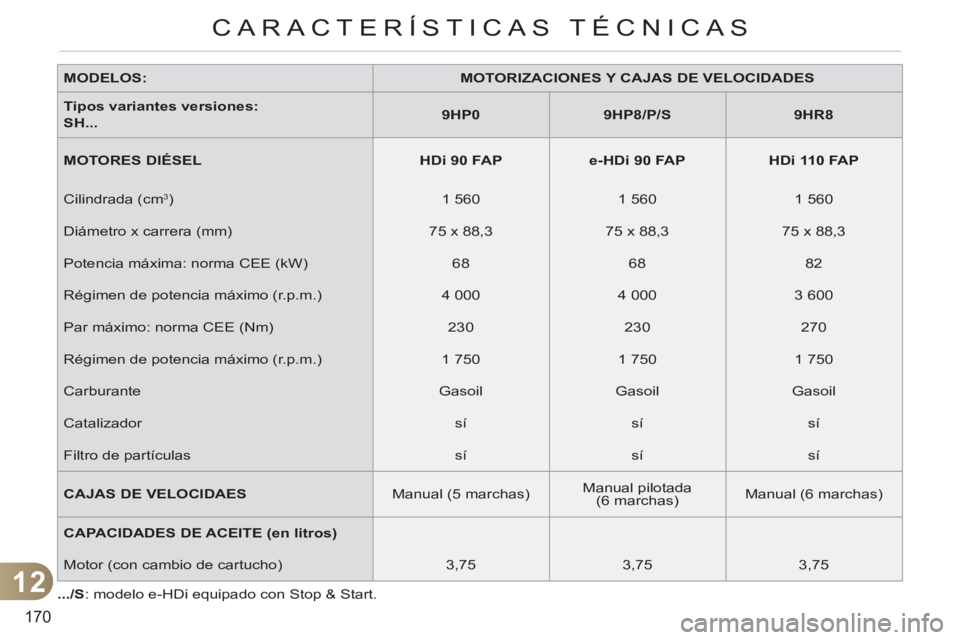

MOTORES DIÉSEL


HDi 90 FAP



e-HDi 90 FAP



HDi 110 FAP


Cilindrada (cm
3
)
1 560
1 560
1 560
Diámetro x carrera (mm)
75 x 88,3
75 x 88,3
75 x 88,3
Potencia máxima: norma CEE (kW)
68
68
82
Régimen de potencia máximo (r.p.m.)
4 000
4 000
3 600
Par máximo: norma CEE (Nm)
230
230
270
Régimen de potencia máximo (r.p.m.)
1 750
1 750
1 750
Carburante
Gasoil
Gasoil
Gasoil
Catalizador
sí
sí
sí
Filtro de partículas
sí
sí
sí

CAJAS DE VELOCIDAES

Manual (5 marchas)
Manual pilotada
(6 marchas)
Manual (6 marchas)

CAPACIDADES DE ACEITE (en litros)




Motor (con cambio de cartucho)
3,75
3,75
3,75

.../S
: modelo e-HDi equipado con Stop & Start.

12
171
CARACTERÍSTICAS TÉCNICAS

*

La masa del remolque con frenos se puede aumentar, en el límite de la MMA del conjunto, en la misma medida en que
se reduzca la MTMA del vehículo tractor. Atención, el remolcado con un vehículo tractor poco cargado puede degradar la
adherencia a la vía.

MASAS Y CARGAS REMOLCABLES (en kg)



Motores diésel


HDi 90 FAP



e-HDi 90 FAP



HDi 110 FAP



Cajas de velocidades


Manual



Manual Pilotada



Manual



Tipos variantes versiones:
SH...


9HP0



9HP8/P/S



9HR8




- Masa en vacío
1 277
1 313
1 318


- Masa en orden de marcha
1 352
1 388
1 393


- Carga útil
502
498
489


- Masa técnica máxima admisible
(MTMA)
1 779
1 811
1 807


- Masa máxima autorizada (MMA)
del conjunto en pendiente del 12%
2 979
3 011
2 757


- Remolque con frenos (en el límite de la
MMA del conjunto)
en pendiente del 10% o del12%
1 200
1 200
950



- Remolque con frenos * (con compensación de
carga en el límite de la MMA del conjunto)

1 200
1 200
1 200


- Remolque sin frenos
675
675
675


- Peso recomendado en la lanza
54
54
54
Los valores de MTMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga
remolcable mencionada se debe reducir un 10% por cada 1 000 metros suplementarios.
Arrastrando un remolque, está prohibido superar la velocidad de 100 km/h (respete la legislación vigente en cada país).
Una temperatura exterior elevada podría provocar una disminución de la capacidad del vehículo para proteger el motor.
Cuando la temperatura exterior sea superior a 37 °C, limite la masa remolcada.

12
172
CARACTERÍSTICAS TÉCNICAS

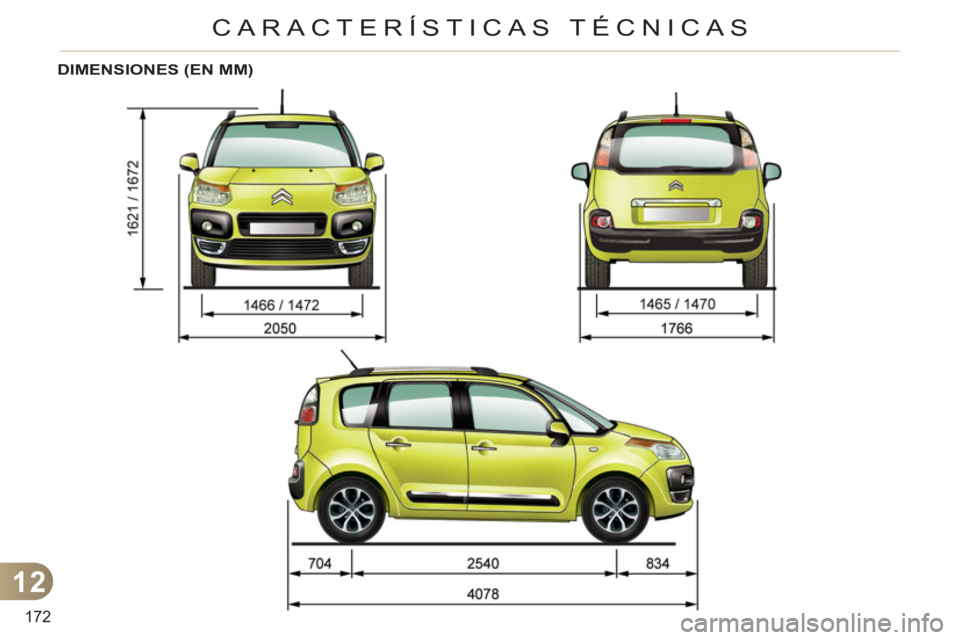

DIMENSIONES (EN MM)

12
173
CARACTERÍSTICAS TÉCNICAS

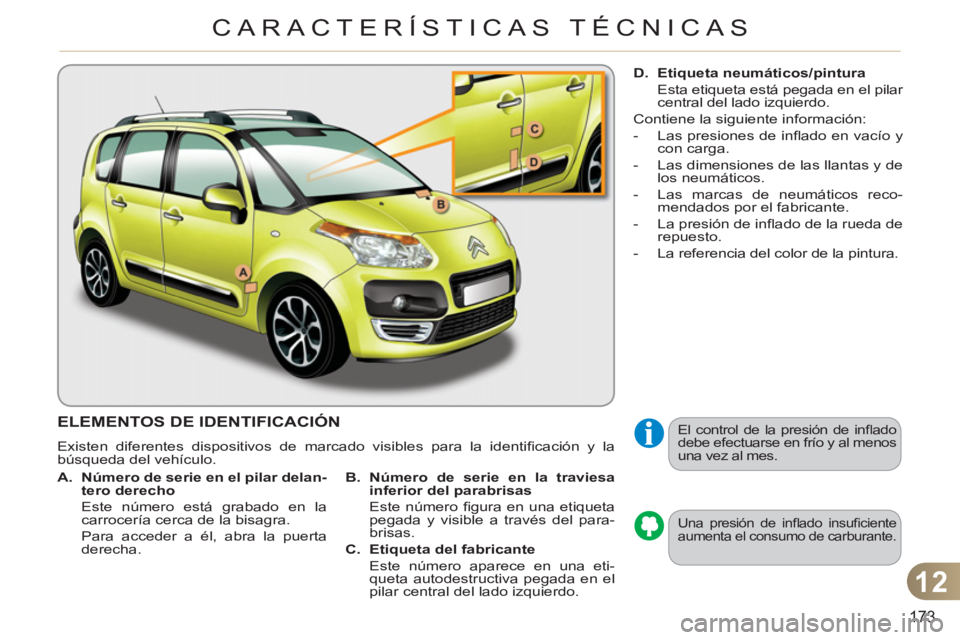

ELEMENTOS DE IDENTIFICACIÓN
Existen diferentes dispositivos de marcado visibles para la identifi cación y la
búsqueda del vehículo.

Una presión de infl ado insufi ciente
aumenta el consumo de carburante.

El control de la presión de infl ado
debe efectuarse en frío y al menos
una vez al mes.



A.
Número de serie en el pilar delan-
tero derecho


Este número está grabado en la
carrocería cerca de la bisagra.
Para acceder a él, abra la puerta
derecha.
B.
Número de serie en la traviesa
inferior del parabrisas


Este número fi gura en una etiqueta
pegada y visible a través del para-
brisas.

C.
Etiqueta del fabricante


Este número aparece en una eti-
queta autodestructiva pegada en el
pilar central del lado izquierdo.
D.
Etiqueta neumáticos/pintura


Esta etiqueta está pegada en el pilar
central del lado izquierdo.
Contiene la siguiente información:


- Las presiones de infl ado en vacío y
con carga.

- Las dimensiones de las llantas y de
los neumáticos.

- Las marcas de neumáticos reco-
mendados por el fabricante.

- La presión de infl ado de la rueda de
repuesto.

- La referencia del color de la pintura.
