2012 CITROEN C-CROSSER Návod na použití (in Czech)

IX
PRAKTICKÉ INFORMACE
143
Výměna žárovky zpětných světel


)
Otevřete zadní výklopné dveře (viz
kapitola „Otevírání“),

)
Z vnitřní strany zadních výklopných
dveří zasuňte šroubovák do otvoru
ve víku A
, zapáčete a otevřete víko.

Výměna žárovek světel registrační
značky


)
Otevřete zadní výklopné dveře (viz
kapitola „Otevírání“) pro zpřístupnění
světel registrační značky D
,

)
Zatlačte osvětlovací těleso D
směrem
doleva a vyjměte jej.
)
Otočte objímku B
směrem doleva
a vytáhněte ji.
)
Vyjměte žárovku C
a vyměňte ji.
Při zpětné montáži proveďte úkony
v obráceném pořadí.
)
Zasuňte tenký šroubovák do otvoru
průhledného krytu pro stlačení jazýč-
ku E
.

)
Sejměte průhledný kryt.

)
Vytáhněte žárovku a vyměňte ji.
Při zpětné montáži proveďte úkony
v obráceném pořadí.


)
Pro zpětné namontování osvětlova-
cího tělesa zasuňte nejprve konec
jazýčku F
, poté vyrovnejte jazýček G
.

IX
PRAKTICKÉ INFORMACE
144
Výměna žárovek světel do mlhy


)
Otevřete horní a spodní část zad-
ních výklopných dveří (viz kapitola
„Otevírání“) a odklopte kryt A
.

)
Vyjměte 4 západky B
s pomocí šrou-
bováku pro uvolnění krytu světla.

)
Vyšroubujte šrouby C
a vyndejte
osvětlovací těleso.
)
Otočte směrem doleva celek objímky
a žárovky D
.

)
Vyjměte žárovku.
Při zpětné montáži proveďte úkony
v obráceném pořadí.


)
Při zpětné montáži osvětlovacího
tělesa vyrovnejte západky E
s otvory
na karoserii.

IX
PRAKTICKÉ INFORMACE
145
ŽÁROVKY V INTERIÉRU

Přední a zadní stro
pní světlo



)
Zasuňte šroubovák, uvolněte a sundejte kryt stropního světla.

)
Zatlačte na jazýček A
a vyjměte žárovku.
Při montáži krytu vyrovnejte háčky s otvory v karoserii vozidla.
Osvětlení odkládací skřínky



)
Otočte objímku B
proti směru hodi-
nových ručiček a vytáhněte ji.

)
Vyjměte žárovku.

Osvětlení ve spodní části



)
Zasuňte šroubovák, uvolněte a sej-
měte kryt světla.

)
Vyjměte žárovku.

IX
!
PRAKTICKÉ INFORMACE
146
VÝMĚNA POJISTKY Výměna pojistky

Před výměnou pojistky je nutno zjistit
příčinu závady a opravit ji.


)
Zjistěte, která pojistka je vadná,
prohlédnutím stavu jejího vlákna.


Přístup k pomůckám

Pinzeta pro vytažení pojistek je umís-
těná v pojistkové skřínce v motorovém
prostoru.
Přístup:


)
Otevřete kapotu (viz kapitola „Ote-
vírání“),

)
Zatlačte na háček A
a odjistěte
zámek,

)
Úplně sejměte víko,

)
Vyjměte pinzetu B
.
Dobrá Vadná


)

Pro vytažení pojistky z uložení použijte
k tomu určenou pinzetu.


)
Vadnou pojistku nahraďte vždy pojist-
kou se stejnou proudovou hodnotou.

)
Ověřte soulad mezi číslem vyraženým
na skřínce, hodnotou vyraženou na
horní části pojistky a následujícími
tabulkami.
Náhradní pojistky jsou připraveny ve
víku pojistkové skřínky v motorovém
prostoru.
Elektrický obvod vozidla je koncipován
tak, aby mohl pracovat s vybavením
montovaným sériově nebo na přání.

Před instalováním dalšího vybavení nebo
elektrických doplňků do vozidla se poraďte
s pracovníky servisní sítě CITROËN nebo
jiného odborného servisu.
CITROËN odmítá odpovědnost
za náklady na opravu vozidla nebo
za poruchy jeho funkce, způso-
bené montáží doplňkového vybavení,
které není dodáváno a doporučeno
společností CITROËN a není nainstalo-
váno podle jejích pokynů, zvláště pokud celková spotřeba dodatečně zapoje-
ných přístrojů překročí 10 miliampér.

IX
PRAKTICKÉ INFORMACE
147

Pojistky v palubní desce

Pojistkové skřínky jsou umístěné ve
spodní části palubní desky, za uzavře-
ným odkládacím prostorem (na levé
straně).

Přístup k pojistkám


)
Otevřete víko A
,

)

Přitažením směrem k sobě ho vyjměte,


)
Vyměňte pojistku (viz příslušný odstavec).



Č. pojistky



Proud



Funkce




1

*



30 A

Topení.


2



15 A

Brzdová světla, třetí brzdové světlo, inteligentní
jednotka.


3



10 A

Zadní světla do mlhy.


4



30 A

Stěrače a ostřikovač čelního skla.


5



10 A

Diagnostická zásuvka.


6



20 A

Centrální zamykání, vnější zpětná zrcátka.


7



15 A

Autorádio, telematika, vícefunkční obrazovka,
sada hands free.


8



7,5 A

Dálkové ovládání zamykání, počítač klimatizace,
přístrojová deska, panel s ovladači, ovladače pod
volantem.


9



15 A

Vícefunkční obrazovka, přístrojová deska.


10



15 A

Inteligentní jednotka.


11



15 A

Stěrač zadního okna.


12



7,5 A

Přístrojová deska, počítač pohonu 4 kol, ovládací
panel klimatizace, počítač ABS, vícefunkční
obrazovka, automatické seřizování sklonu
světlometů, vyhřívání sedadel, počítač airbagů,
snímač úhlu volantu, otvírací střecha,
odmrazování zadního okna, dálkové ovládání.


13



-

Nepoužitá.


14



10 A

Spínací skřínka.


15



20 A

Otvírací střecha.


16



10 A

Vnější zpětná zrcátka, autorádio, telematika.

IX
!
PRAKTICKÉ INFORMACE
148

Přístup k pojistkám


)
Otevřete víko A
,

)
Přitáhněte jej směrem k sobě pro
jeho vyjmutí,

)
Vyměňte pojistku (viz příslušný
odstavec).

*
Maxi pojistky jsou doplňkovou ochranou elektrických systémů. Všechny zásahy na maxi pojistkách musí být prová-
děny servisem sítě CITROËN nebo jiným odborným servisem.


Č. pojistky



Proud



Funkce




17



10 A

Počítač pohonu 4 kol.


18



7,5 A

Zpětná světla, počítač parkovacího asistenta,
kamera pro couvání, počítač airbagů.


19



15 A

Elektrická zásuvka pro připojení doplňků.


20 *



30 A

Elektrické ovladače oken.


21 *



30 A

Odmrazování zadního okna.


22



7,5 A

Vyhřívání vnějších zpětných zrcátek.


23



-

Nepoužitá.


24



25 A

Elektrické seřizování sedadla řidiče, osvětlení
u nohou, odjištění zadní lavice.


25



30 A

Vyhřívání sedadel.

IX
PRAKTICKÉ INFORMACE
149

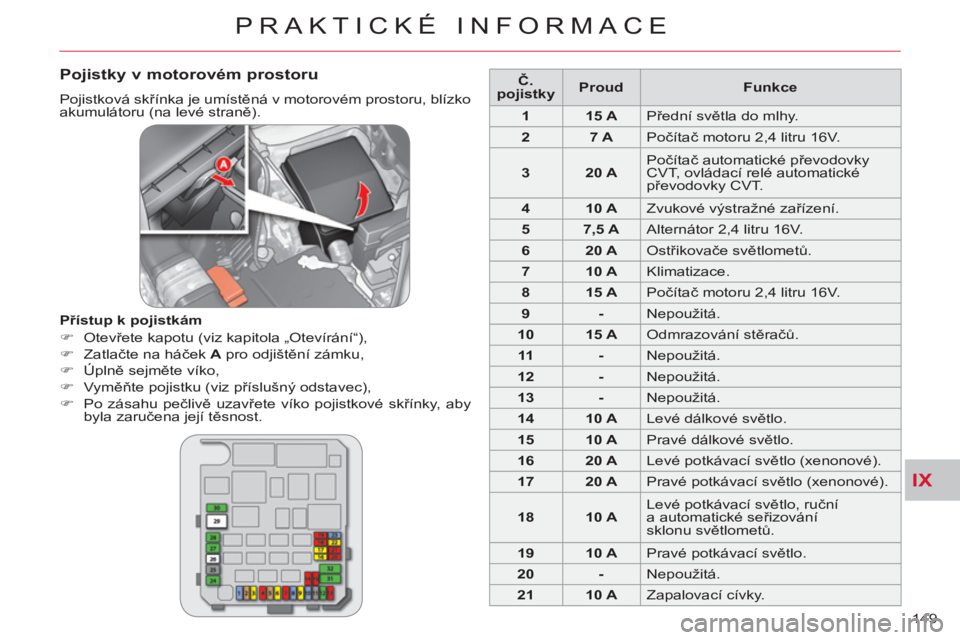

Pojistky v motorovém prostoru

Pojistková skřínka je umístěná v motorovém prostoru, blízko
akumulátoru (na levé straně).

Přístup k pojistkám


)
Otevřete kapotu (viz kapitola „Otevírání“),

)
Zatlačte na háček A
pro odjištění zámku,

)
Úplně sejměte víko,

)
Vyměňte pojistku (viz příslušný odstavec),

)
Po zásahu pečlivě uzavřete víko pojistkové skřínky, aby
byla zaručena její těsnost.

Č.
pojistky



Proud



Funkce




1



15 A

Přední světla do mlhy.


2



7 A

Počítač motoru 2,4 litru 16V.


3



20 A

Počítač automatické př
evodovky
CVT, ovládací relé automatické
převodovky CVT.


4



10 A

Zvukové výstražné zařízení.


5



7,5 A

Alternátor 2,4 litru 16V.


6



20 A

Ostřikovače světlometů.


7



10 A

Klimatizace.


8



15 A

Počítač motoru 2,4 litru 16V.


9



-

Nepoužitá.


10



15 A

Odmrazování stěračů.


11



-

Nepoužitá.


12



-

Nepoužitá.


13



-

Nepoužitá.


14



10 A

Levé dálkové světlo.


15



10 A

Pravé dálkové světlo.


16



20 A

Levé potkávací světlo (xenonové).


17



20 A

Pravé potkávací světlo (xenonové).


18



10 A

Levé potkávací světlo, ruční
a automatické seřizování
sklonu světlometů.


19



10 A

Pravé potkávací světlo.


20



-

Nepoužitá.


21



10 A

Zapalovací cívky.

IX
!
PRAKTICKÉ INFORMACE
150

Náhradní pojistky
Náhradní pojistky se nacházejí pod víkem pojistkové skřínky
v motorovém prostoru.
Víko neobsahuje náhradní pojistky s proudovou hod-
notou 7,5 A, 25 A nebo 30 A. Pokud se spálí některá
pojistka s takovouto hodnotou, nahraďte ji následující
pojistkou:

Pojistku 7,5 A je nutno nahradit náhradní pojistkou
10 A, pojistku 25 A náhradní pojistkou 20 A a pojist-
ku 30 A
pojistkou audiosystému
(č. 31)
.
* Maxi pojistky jsou doplňkovou ochranou elektrických systémů. Všechny zásahy na maxi pojistkách musí být prová-
děny servisem sítě CITROËN nebo jiným odborným servisem.

Č. pojistky



Proud



Funkce




22



20 A

Počítač motoru, detektor vody v naftovém fi ltru, vstřikovací čerpadlo (diesel), průtokoměr vzduchu,
sondy přítomnosti vody, lambda sonda, snímač polohy vačkového hřídele, elektromagnetický
ventil vyprázdnění zachycovače benzinových par, snímač rychlosti vozidla, elektromagnetický
ventil proměnného časování rozvodu (VTC), elektromagnetický ventil EGR.


23



15 A

Benzinové čerpadlo, měřič
paliva.


24

*



30 A

Startér.


25



-

Nepoužitá.


26*



40 A

Počítač ABS, počítač ASC.


27*



30 A

Počítač ABS, počítač ASC.


28*



30 A

Ventilátor kondenzátoru.


29*



40 A

Ventilátor chladiče.


30



30 A

Pojistková skřínka v kabině.


31



30 A

Audio zesilovač.


32



30 A

Počítač naftového motoru.


Č. pojistky



Proud




33



10 A




34



15 A




35



20 A
