2011 TOYOTA RAV4 Manuel du propriétaire (in French)

5
En cas de problème
503
5-2. Mesures à prendre en cas d'urgence
Rav4_D
Tournez la partie “A” du cric à la
main jusqu'à en amener
l'encoche au contact du point de
levage du bas de caisse.
Type A: Assemblez la ralonge de
manivelle du cric.
Type B: Assemblez la ralonge de
manivelle du cric.
4 ÉTAPE
5 ÉTAPE
5 ÉTAPE

504 5-2. Mesures à prendre en cas d'urgence
Rav4_DLevez le véhicule jusqu'à décoller à peine la roue du sol.
Ty pe A
Ty pe B
Ty pe C
6 ÉTAPE

5
En cas de problème
505
5-2. Mesures à prendre en cas d'urgence
Rav4_D
Enlevez tous les écrous de roue
et la roue.
Lorsque vous posez la roue à
plat sur le sol, tournez-la avec le
côté saillant de la jante vers le
haut afin d'éviter d'en rayer la
surface.
Mettez en place la roue
Nettoyez les portées de la roue
et vérifiez l'absence de tout
corps étranger.
Tout corps étranger sur les
portées de la roue risque de
provoquer le desserrage des
écrous pendant la marche du
véhicule, avec pour
conséquence la perte de la
roue.
7 ÉTAPE
1 ÉTAPE

506 5-2. Mesures à prendre en cas d'urgence
Rav4_DMontez la roue et vissez les écrous de roue à la main jusqu'à
les serrer sans peine.
Remplacement d'une roue à jante acier par une roue à jante acier
Serrez les écrous jusqu'au
contact de leur partie conique
avec le chanfrein du voile de la
jante.
Remplacement d'une roue à jante acier par une roue à jante
aluminium Serrez les écrous jusqu'au
contact de leur partie conique
avec le chanfrein du voile de la
jante.
Remplacement d'une roue à jante aluminium par une roue à jante
aluminium Serrez les écrous jusqu'à leur
contact avec la jante.
2 ÉTAPE
Partie conique
Chanfrein
du voile de
la jante
Partie conique
Chanfrein
du voile
de la jante
Jante
Rondelle

5
En cas de problème
507
5-2. Mesures à prendre en cas d'urgence
Rav4_D
Reposez le véhicule au sol.
Type A
Type B
Type C
3 ÉTAPE

508 5-2. Mesures à prendre en cas d'urgence
Rav4_DSerrez vigoureusement les
écrous, à 2 ou 3 reprises, dans
l'ordre indiqué sur la figure.
Couple de serrage:

76 ft•lbf (103 N•m, 10,5 kgf•m)
Remontez l'enjoliveur de roue.
Jante de 16 pouces
Jantes de 17 pouces et de 18 pouces
4 ÉTAPE
5 ÉTAPE

5
En cas de problème
509
5-2. Mesures à prendre en cas d'urgence
Rav4_D
Rangement de la roue crevée
Décrasser le chanfrein du voile de la jante et la surface de
contact. Véhicules équipés de jantes
aluminium et roue de secours à
jante acier: Retirez les caches
en plastique des écrous de roue
du porte-roue de secours.
Fermez la porte arrière.
Montez la roue crevée sur la porte arrière et serrez à la main
tous les écrous de roue. Avec la clé à écrous de roue,
serrez les écrous de fixation en
les tournant vers la droite.
Respectez l'ordre indiqué sur la
figure.
Couple de serrage:
66,4 ft•lbf (90 N•m, 9,1 kgf•m)
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE
4 ÉTAPE
5 ÉTAPE

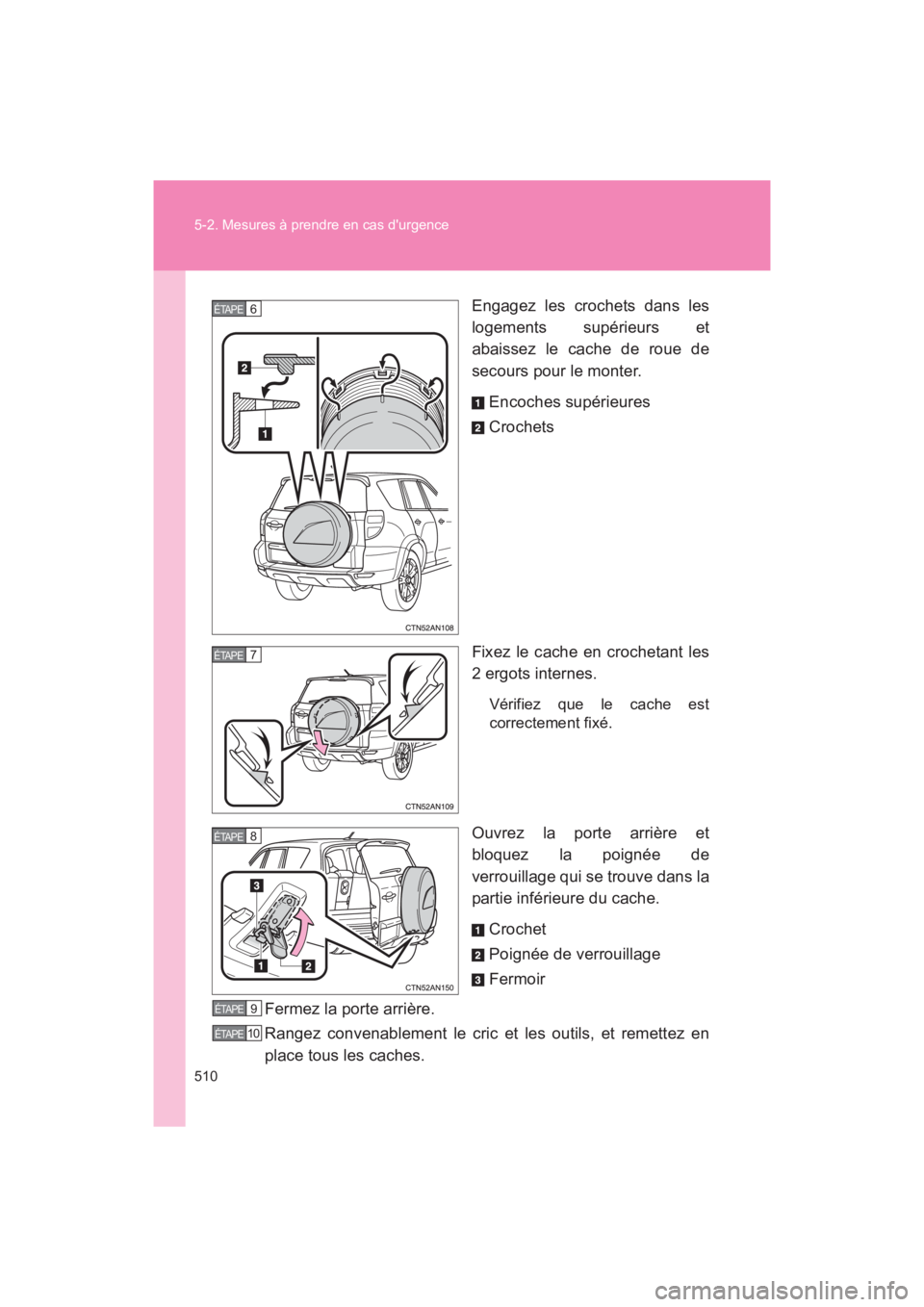

510 5-2. Mesures à prendre en cas d'urgence
Rav4_DEngagez les crochets dans les
logements supérieurs et
abaissez le cache de roue de
secours pour le monter.
Encoches supérieures
Crochets
Fixez le cache en crochetant les
2 ergots internes.
Vérifiez que le cache est
correctement fixé.
Ouvrez la porte arrière et
bloquez la poignée de
verrouillage qui se trouve dans la
partie inférieure du cache. Crochet
Poignée de verrouillage
Fermoir
Fermez la porte arrière.
Rangez convenablement le cric et les outils, et remettez en
place tous les caches.
6 ÉTAPE
7 ÉTAPE
8 ÉTAPE
9 ÉTAPE
10 ÉTAPE
