2011 TOYOTA RAV4 Manuel du propriétaire (in French)

175
2-2. Combiné d'instruments
2
Au volant
Rav4_D

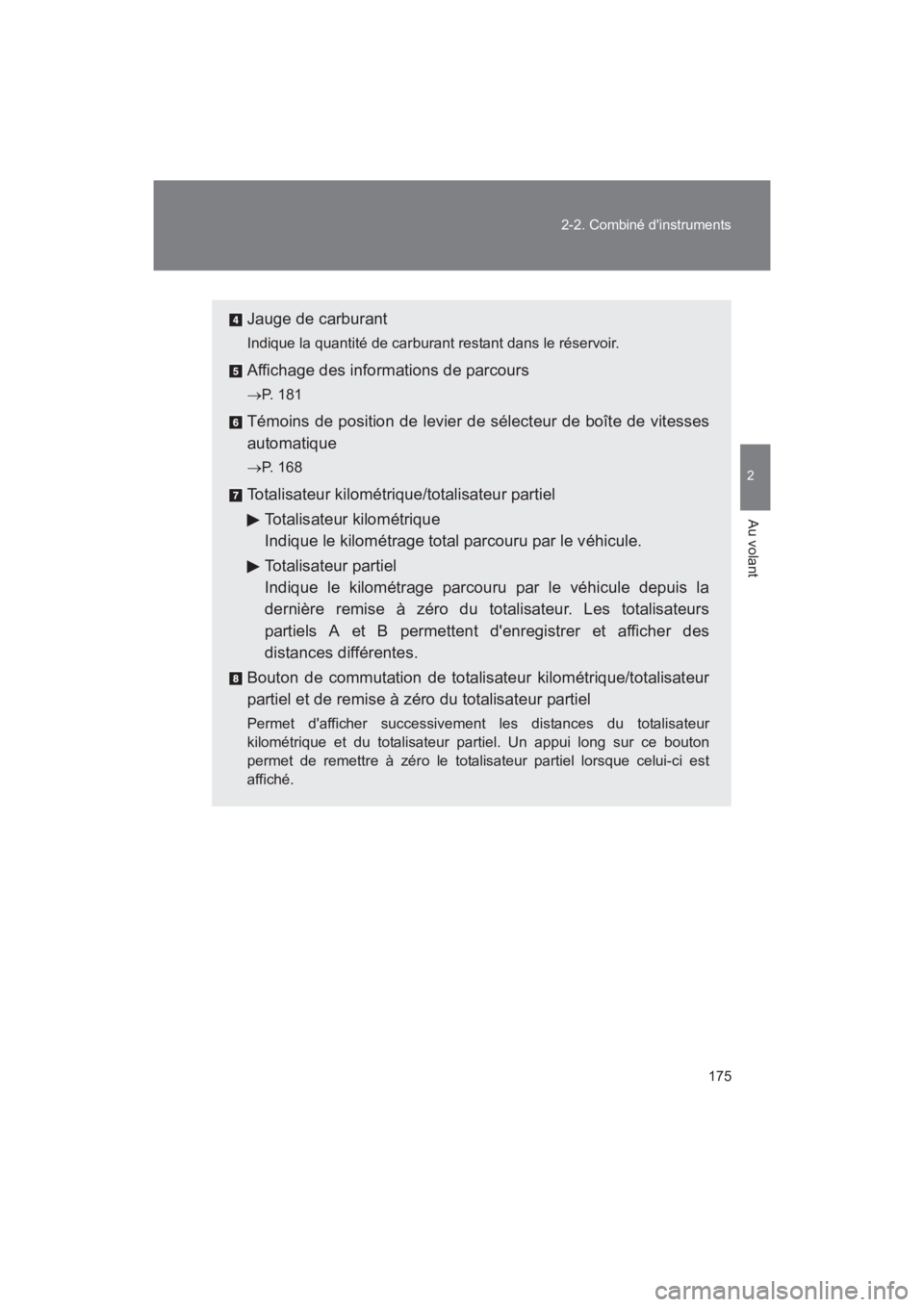

Jauge de carburant
Indique la quantité de carburant restant dans le réservoir.
Affichage des informations de parcours
→
P. 181
Témoins de position de levier de sélecteur de boîte de vitesses
automatique
→P. 168
Totalisateur kilométrique/totalisateur partiel
Totalisateur kilométrique
Indique le kilométrage total parcouru par le véhicule.
Totalisateur partiel
Indique le kilométrage parcouru par le véhicule depuis la
dernière remise à zéro du totalisateur. Les totalisateurs
partiels A et B permettent d'enregistrer et afficher des
distances différentes.
Bouton de commutation de totalisateur kilométrique/totalisateur
partiel et de remise à zéro du totalisateur partiel
Permet d'afficher successivement les distances du totalisateur
kilométrique et du totalisateur partiel. Un appui long sur ce bouton
permet de remettre à zéro le totalisateur partiel lorsque celui-ci est
affiché.

176 2-2. Combiné d'instruments
Rav4_D
Commande d'éclairage du tableau de bordIl est possible de régler l'intensité d'éclairage du tableau de bord. Plus clair
Plus sombre
Lorsque vous tournez le
sélecteur d'éclairage pour
allumer les feux de position,
l'éclairage baisse légèrement
d'intensité, sauf si vous l'avez
réglé sur le maximum.
NOTE
■Pour éviter d'occasionner des dommages au moteur et à ses
accessoires
●Ne laissez pas l'aiguille du compte-tours entrer dans la zone rouge,
laquelle délimite le régime moteur maximal.
● Le moteur risque de surchauffer si l'aiguille du thermomètre est dans la
zone rouge (H). Dans ce cas, arrêtez immédiatement le véhicule en lieu
sûr, et vérifiez le moteur une fois ce dernier complètement refroidi.
(
→P. 526)

177
2-2. Combiné d'instruments
2
Au volant
Rav4_D
Témoins et voyants
Les témoins et voyants du combiné d'instruments et de la console
centrale informent le conducteur de l'état des différents systèmes du
véhicule.
■ Combiné d'instruments
■ Console centrale

178 2-2. Combiné d'instruments
Rav4_D
■Témoins indicateurs
Les témoins informent le conducteur de l'état de fonctionnement
des différents systèmes du véhicule.
Témoin des clignotants
(→ P. 171)
(États-Unis)
Témoin de phares
(→ P. 184)
Témoin de feux de route
(→ P. 188)
(Canada)
Témoin de feux de
position ( →P. 184)
(sur modèles
équipés)
Témoin du dispositif
d'assistance à la
descente ( →P. 226)
(sur modèles
équipés)
Témoin des projecteurs
antibrouillard ( →P. 191)
Témoin de perte
d'adhérence ( →P. 216)
(sur modèles à
2 roues
motrices)
Témoin “AUTO LSD”
( → P. 217)
(sur modèles à
4 roues
motrices)
Témoin de blocage de
différentiel ( →P. 229)
Témoin de
désactivation du VSC
(→ P. 217)Témoin du régulateur
de vitesse ( →P. 200)
Témoin du système
d'antidémarrage
(→ P. 103)
(sur modèles à
4 roues
motrices)
Témoin “TRAC OFF”
( → P. 218)
*1
*1, 2*1
*1Témoins “AIR
BAG ON” et
“AIR BAG
OFF”
(→ P. 125)*1
*1
*1

179
2-2. Combiné d'instruments
2
Au volant
Rav4_D
*1: Ces voyants s'allument lorsque le bouton de démarrage/d'arrêt
moteur “ENGINE START STOP” est mis en mode DÉMARRAGE
(véhicules équipés du système d'accès et de démarrage “mains
libres”) ou que la clé de contact est amenée sur la position “ON” du
contacteur de démarrage antivol (véhicules sans système d'accès
et de démarrage “mains libres”), pour indiquer qu'un contrôle des
systèmes est en cours. Ils s'éteignent après le démarrage du
moteur ou après quelques secondes. Si un témoin ne s'allume pas
ou si plusieurs témoins ne s'éteignent pas, c'est le signe qu'un
système est peut-être victime d'une défaillance technique. Faites
contrôler le véhicule par votre concessionnaire Toyota pour plus de
détails.
*2: Le témoin clignote pour indiquer que le système est en action.
■ Vo y a n ts
Les voyants informent le conducteur de toute anomalie affectant
les systèmes du véhicule. ( →P. 480)
(Canada)(États-Unis)(Canada)(États-Unis)(Canada)
(États-Unis)(États-Unis)(sur modèles
équipés)(sur modèles équipés)
(sur modèles équipés)(sur modèles à 4 roues
motrices)
*1*1*1*1*1*1*1*1
*1*1*1*2*1*1
*1

180 2-2. Combiné d'instruments
Rav4_D
AT T E N T I O N
■Si le voyant d'un système de sécurité ne s'allume pas
Si le témoin d'un système de sécurité (tel que l'ABS ou le voyant des sacs
de sécurité gonflables SRS) ne s'allume pas au démarrage du moteur, cela
peut signifier que le système incriminé n'est pas en mesure de vous offrir sa
protection en cas d'accident, avec pour conséquences le risque que vous-
même ou une autre personne soyez grièvement blessé ou même tué. Si tel
est le cas, faites contrôler le véhicule par votre concessionnaire Toyota dans
les plus brefs délais.
*1: Ces voyants s'allument lorsque le bouton de démarrage/d'arrêt
moteur “ENGINE START STOP” est mis en mode DÉMARRAGE
(véhicules équipés du système d'accès et de démarrage “mains
libres”) ou que la clé de contact est amenée sur la position “ON” du
contacteur de démarrage antivol (véhicules sans système d'accès
et de démarrage “mains libres”), pour indiquer qu'un contrôle des
systèmes est en cours. Ils s'éteignent après le démarrage du
moteur ou après quelques secondes. Si un témoin ne s'allume pas
ou si plusieurs témoins ne s'éteignent pas, c'est le signe qu'un
système est peut-être victime d'une défaillance technique. Faites
contrôler le véhicule par votre concessionnaire Toyota pour plus de
détails.
*2: Le témoin clignote pour indiquer un mauvais fonctionnement.

181
2-2. Combiné d'instruments
2
Au volant
Rav4_D

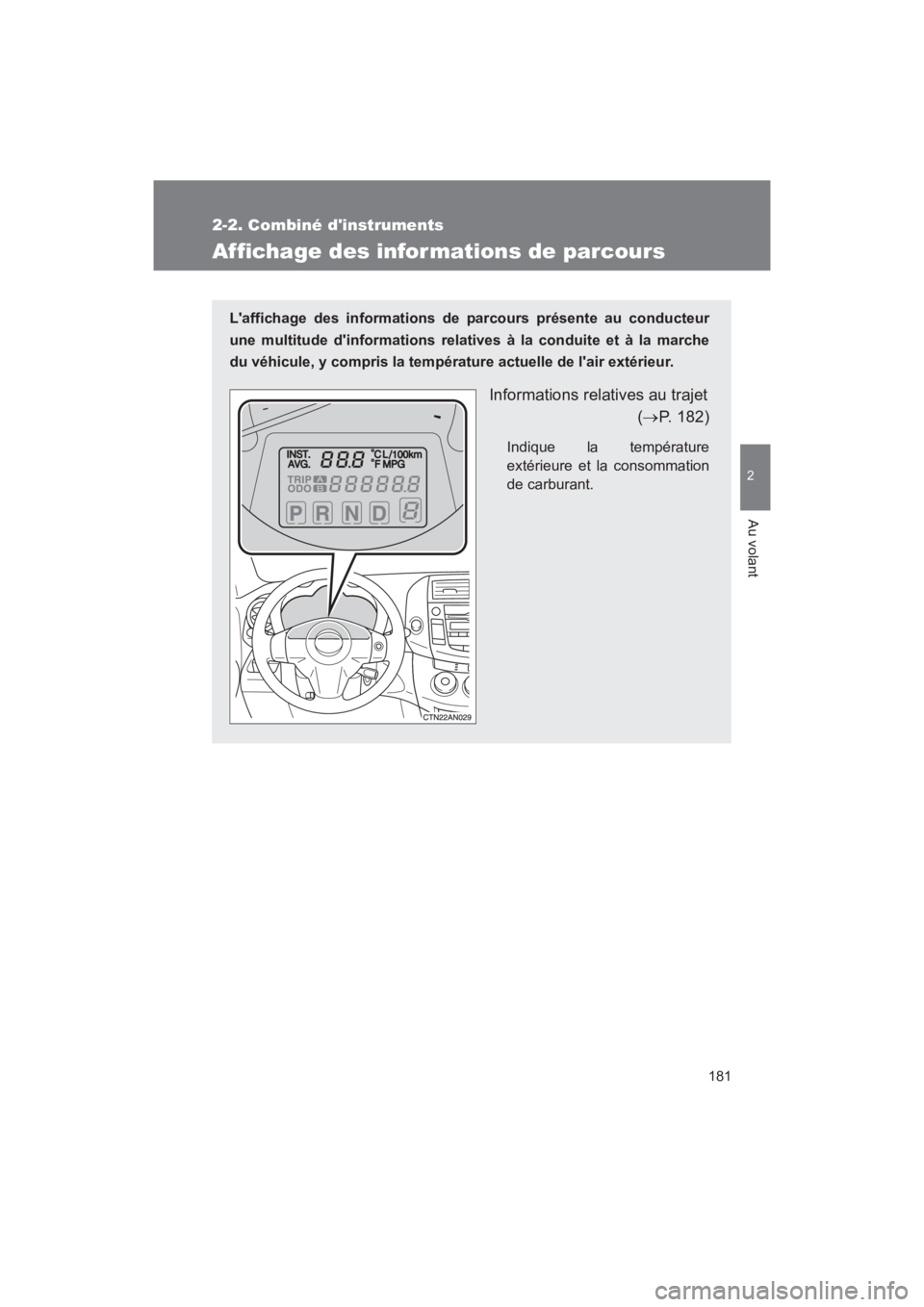

Affichage des infor mations de parcours
L'affichage des informations de parcours présente au conducteur
une multitude d'informations relatives à la conduite et à la marche
du véhicule, y compris la température actuelle de l'air extérieur.
Informations relatives au trajet(→P. 182)
Indique la température
extérieure et la consommation
de carburant.

182 2-2. Combiné d'instruments
Rav4_D
Informations relatives au trajetTy pe A Appuyez sur le bouton “DISP”
pour afficher les informations
relatives au trajet.
Appuyez sur le bouton “DISP”
pour afficher successivement les
éléments d'information.
Ty pe B Appuyez sur le bouton “DISP”
pour afficher les informations
relatives au trajet.
Appuyez sur le bouton “DISP”
pour afficher successivement les
éléments d'information.
■ Température extérieure
Indique la température extérieure.
Les températures affichables sont comprises entre
-40°F (-40°C) et 122°F (50°C).
Si la température extérieure devient inférieure à
37°F (3°C) pendant la marche du véhicule,
l'indication de température clignote pendant
quelques instants pour informer le conducteur de la
nécessité de prêter attention au risque de verglas, à
cause du froid.
