2011 Peugeot 508 Manual do proprietário (in Portuguese)

8
183
i
Informações práticas

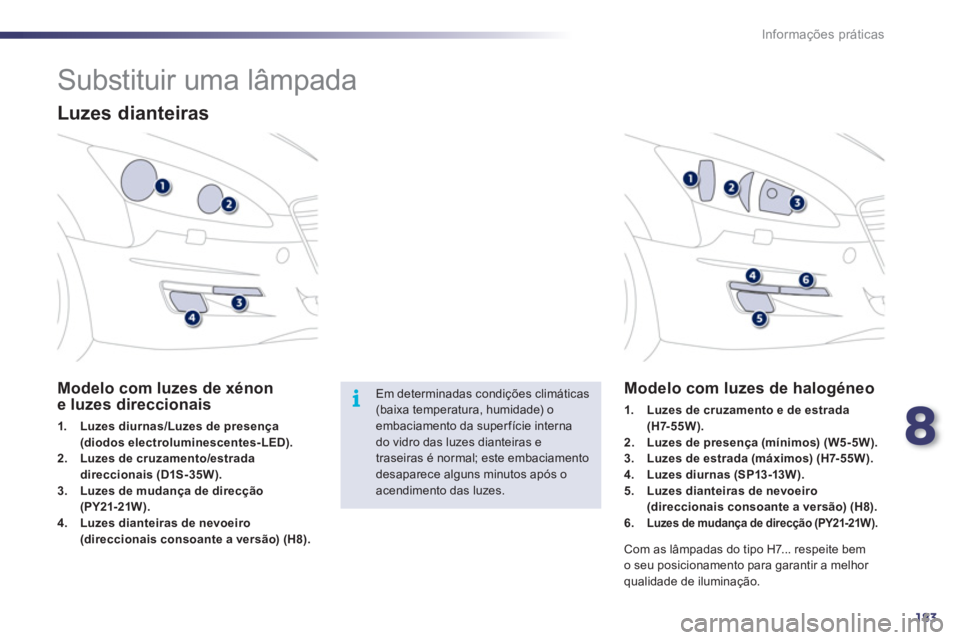

Substituir uma lâmpada


Luzes dianteiras
























Modelo com luzes de xénon
e luzes direccionais


1.
Luzes diurnas/Luzes de presença
(diodos electroluminescentes-LED).


2.
Luzes de cruzamento/estrada
direccionais (D1S-35W).


3.
Luzes de mudança de direcção
(PY21-21W).


4.
Luzes dianteiras de nevoeiro
(direccionais consoante a versão) (H8).





























Modelo com luzes de halogéneo



1.
Luzes de cruzamento e de estrada
(H7-55W).


2.
Luzes de presença (mínimos) (W5-5W).


3.
Luzes de estrada (máximos) (H7-55W).


4.
Luzes diurnas (SP13-13W).


5.
Luzes dianteiras de nevoeiro
(direccionais consoante a versão) (H8).


6.


Luzes de mudança de direcção (PY21-21W).


Com as lâmpadas do tipo H7... respeite bem
o seu posicionamento para garantir a melhor
qualidade de iluminação.
Em determinadas condições climáticas
(baixa temperatura, humidade) o
embaciamento da super fície interna
do vidro das luzes dianteiras e
traseiras é normal; este embaciamento
desaparece alguns minutos após o
acendimento das luzes.

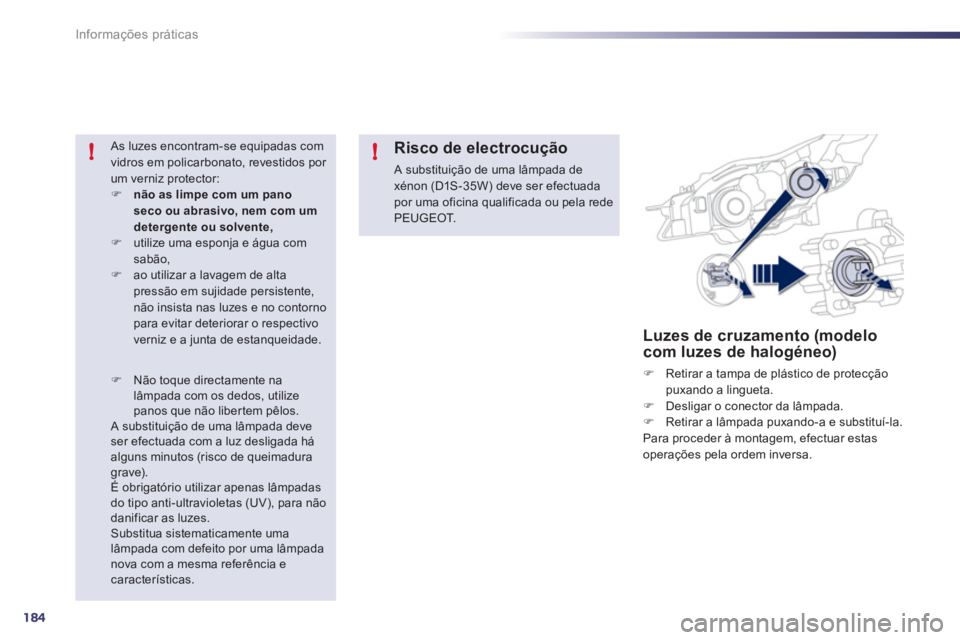

184
!!
Informações práticas











Luzes de cruzamento (modelo
com luzes de halogéneo)


)
Retirar a tampa de plástico de protecção
puxando a lingueta.

)
Desligar o conector da lâmpada.

)
Retirar a lâmpada puxando-a e substituí-la.
Para proceder à montagem, efectuar estas
operações pela ordem inversa.
As luzes encontram-se equipadas com
vidros em policarbonato, revestidos por
um verniz protector:


)
não as limpe com um pano
seco ou abrasivo, nem com um
detergente ou solvente,


)
utilize uma esponja e água com
sabão,

)
ao utilizar a lavagem de alta
pressão em sujidade persistente,
não insista nas luzes e no contorno
para evitar deteriorar o respectivo
verniz e a junta de estanqueidade.


Risco de electrocução

A substituição de uma lâmpada de
xénon (D1S-35W) deve ser efectuada
por uma oficina qualificada ou pela rede
PEUGEOT.




)
Não toque directamente na
lâmpada com os dedos, utilize
panos que não liber tem pêlos.
A substituição de uma lâmpada deve
ser efectuada com a luz desligada há
alguns minutos (risco de queimadura
grave).
É obrigatório utilizar apenas lâmpadas
do tipo anti-ultravioletas (UV), para não
danificar as luzes.
Substitua sistematicamente uma
lâmpada com defeito por uma lâmpada
nova com a mesma referência e
características.

8

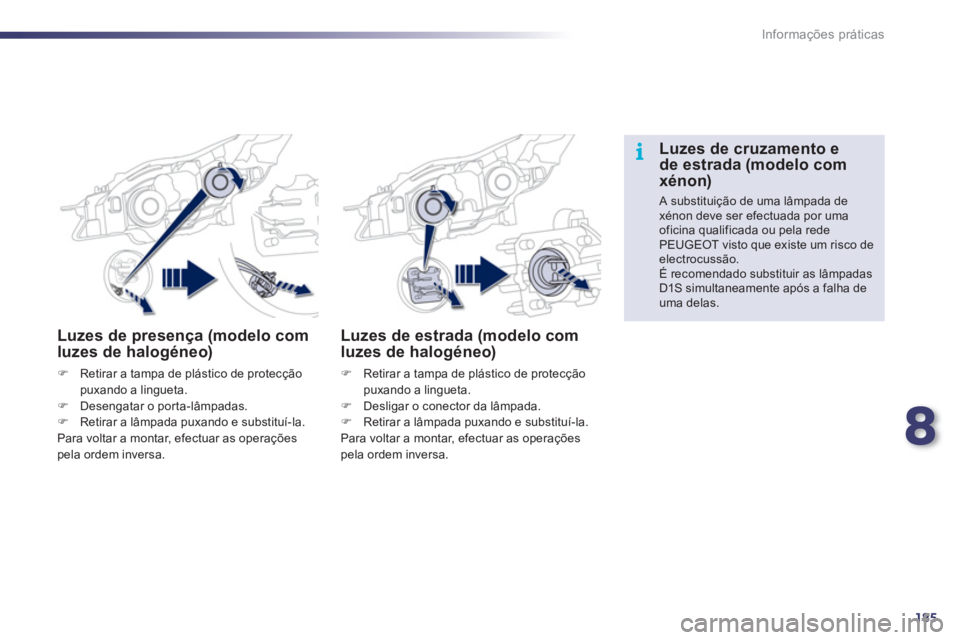

185
i
Informações práticas







Luzes de presença (modelo com
luzes de halogéneo)


)
Retirar a tampa de plástico de protecção
puxando a lingueta.

)
Desengatar o por ta-lâmpadas.

)
Retirar a lâmpada puxando e substituí-la.
Para voltar a montar, efectuar as operações
pela ordem inversa.








Luzes de estrada (modelo com
luzes de halogéneo)


)
Retirar a tampa de plástico de protecção
puxando a lingueta.

)
Desligar o conector da lâmpada.

)
Retirar a lâmpada puxando e substituí-la.
Para voltar a montar, efectuar as operações
pela ordem inversa.










Luzes de cruzamento e
de estrada (modelo com
xénon)
A substituição de uma lâmpada de
xénon deve ser efectuada por uma
oficina qualificada ou pela rede
PEUGEOT visto que existe um risco de
electrocussão.
É recomendado substituir as lâmpadas
D1S simultaneamente após a falha de
uma delas.

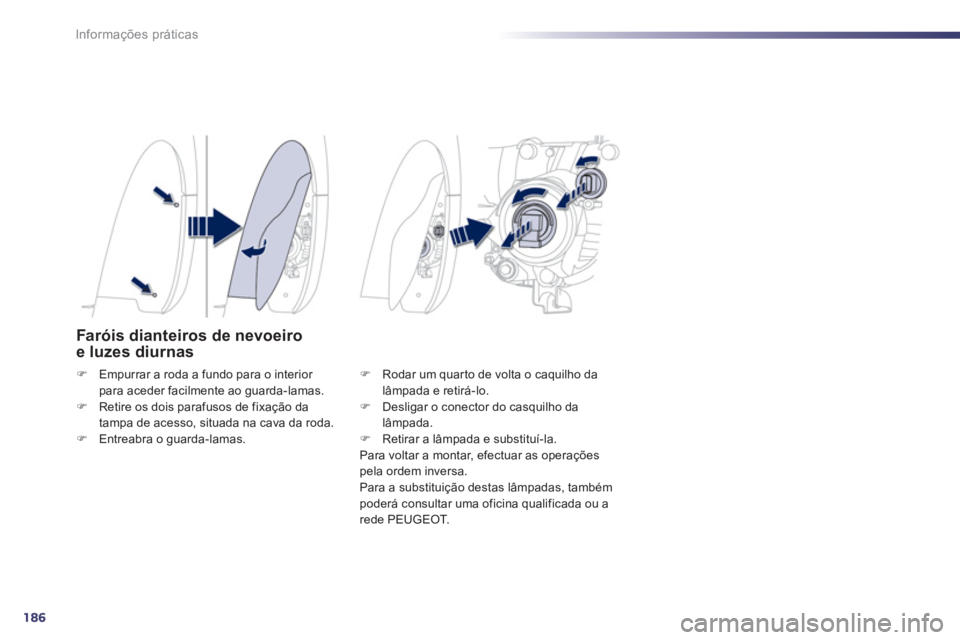

186
Informações práticas







Faróis dianteiros de nevoeiro
e luzes diurnas


)
Empurrar a roda a fundo para o interior
para aceder facilmente ao guarda-lamas.

)
Retire os dois parafusos de fixação da
tampa de acesso, situada na cava da roda.

)
Entreabra o guarda-lamas.
)
Rodar um quarto de volta o caquilho da
lâmpada e retirá-lo.

)
Desligar o conector do casquilho da
lâmpada.

)
Retirar a lâmpada e substituí-la.
Para voltar a montar, efectuar as operações
pela ordem inversa.
Para a substituição destas lâmpadas, também
poderá consultar uma oficina qualificada ou a
rede PEUGEOT.

8
187
Informações práticas







Substituição das luzes de
mudança de direcção


)
Deite-se debaixo do carro.

)
Retire os parafusos que fixam a rede à
caixa.

)
Retire a rede da carroçaria.
)
Rode um quarto de volta o porta-lâmpadas
e retire-o.

)
Substitua a lâmpada com defeito.
Para a montagem, efectue estas operações no
sentido inverso.
Para a substituição destas lâmpadas, pode
também consultar uma oficina qualificada ou a
rede PEUGEOT.


















Luzes de mudança de direcção
laterais integradas
Para a substituição destas lâmpadas, deve
consultar uma oficina qualificada ou a rede
PEUGEOT.








Focos dos retrovisores
exteriores
Para a substituição do diodo
electroluminescente-LED, deve consultar uma
oficina qualificada ou a rede PEUGEOT.

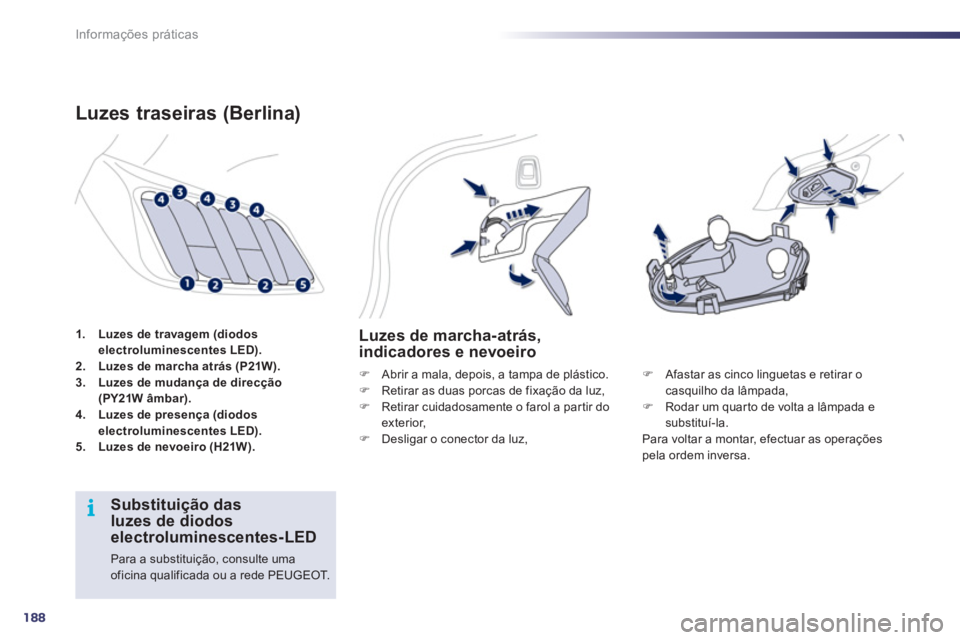

188
i
Informações práticas


1.
Luzes de travagem (diodos
electroluminescentes LED).


2.
Luzes de marcha atrás (P21W).


3.
Luzes de mudança de direcção
(PY21W âmbar).


4.
Luzes de presença (diodos
electroluminescentes LED).


5.
Luzes de nevoeiro (H21W).
























Luzes traseiras (Berlina)
























Luzes de marcha-atrás,
indicadores e nevoeiro


)
Abrir a mala, depois, a tampa de plástico.

)
Retirar as duas porcas de fixação da luz,

)
Retirar cuidadosamente o farol a partir do
exterior,

)
Desligar o conector da luz,
)
Afastar as cinco linguetas e retirar o
casquilho da lâmpada,

)
Rodar um quarto de volta a lâmpada e
substituí-la.
Para voltar a montar, efectuar as operações
pela ordem inversa.




Substituição das
luzes de diodos
electroluminescentes-LED
Para a substituição, consulte uma
oficina qualificada ou a rede PEUGEOT.

8

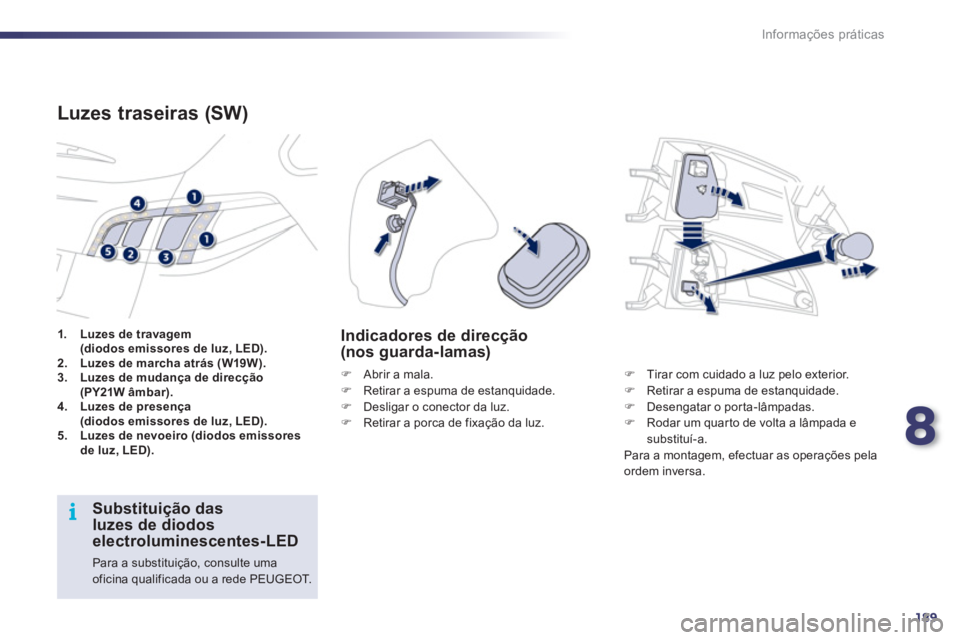

189
i
Informações práticas


1.
Luzes de travagem
(diodos emissores de luz, LED).


2.
Luzes de marcha atrás (W19W).


3.
Luzes de mudança de direcção
(PY21W âmbar).


4.
Luzes de presença
(diodos emissores de luz, LED).


5.
Luzes de nevoeiro (diodos emissores
de luz, LED).























Luzes traseiras (SW)



)
Abrir a mala.

)
Retirar a espuma de estanquidade.

)
Desligar o conector da luz.

)
Retirar a porca de fixação da luz.



























Indicadores de direcção
(nos guarda-lamas)

)
Tirar com cuidado a luz pelo exterior.

)
Retirar a espuma de estanquidade.

)
Desengatar o por ta-lâmpadas.

)
Rodar um quarto de volta a lâmpada e
substituí-a.
Para a montagem, efectuar as operações pela
ordem inversa.



Substituição das
luzes de diodos
electroluminescentes-LED
Para a substituição, consulte uma
oficina qualificada ou a rede PEUGEOT.

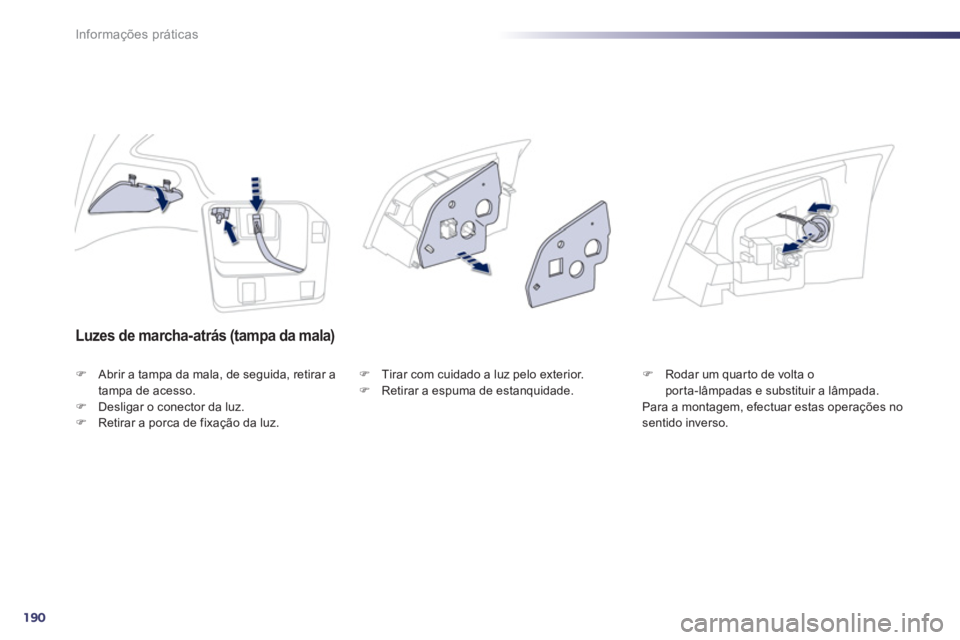

190
Informações práticas

Luzes de marcha-atrás (tampa da mala)



)
Abrir a tampa da mala, de seguida, retirar a
tampa de acesso.

)
Desligar o conector da luz.

)
Retirar a porca de fixação da luz.
)
Tirar com cuidado a luz pelo exterior.

)
Retirar a espuma de estanquidade.
)
Rodar um quarto de volta o
porta-lâmpadas e substituir a lâmpada.
Para a montagem, efectuar estas operações no
sentido inverso.
