2011 Peugeot 508 Manual del propietario (in Spanish)

8
183
i
Información práctica











Cambio de una lámpara


Luces delanteras
























Modelo con luces de xenón y
faros direccionales


1.
Luces diurnas/de posición (diodos
electroluminiscentes-LED).


2.
Luces de cruce/carretera direccionales
(D1S-35W).


3.
Indicadores de dirección (PY21-21W).


4.
Faros antiniebla (direccionales según
versión) (H8).





























Modelo con luces halógenas



1.
Luces de cruce y de carretera (H7-55W).


2.
Luces de posición (W5-5W).


3.
Luces de carretera (H7-55W).


4.
Luces diurnas (SP13-13W).


5.
Faros antiniebla (direccionales según
versión) (H8).


6.
Indicadores de dirección (PY21-21W).


Con las lámparas de casquillo de tipo H7, etc.
respete su colocación para garantizar la mejor
calidad de alumbrado.
Con determinadas condiciones
meteorológicas (bajas temperaturas,
humedad), es normal la aparición de
vaho en la cara interior del cristal de
los faros y de las luces traseras, que
desaparece unos minutos después de
encender las luces.

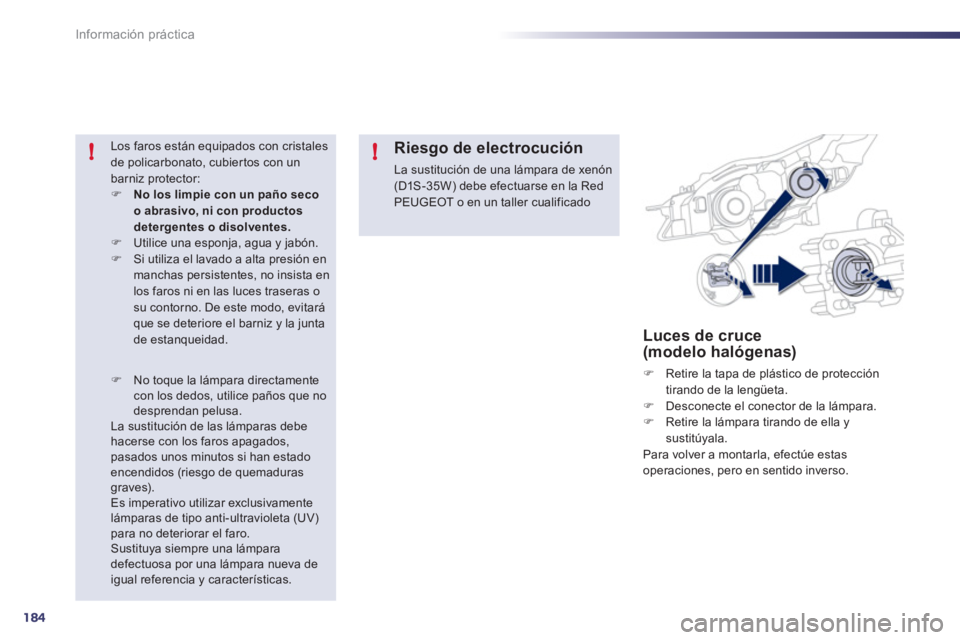

184
!!
Información práctica











Luces de cruce
(modelo halógenas)


)
Retire la tapa de plástico de protección
tirando de la lengüeta.

)
Desconecte el conector de la lámpara.

)
Retire la lámpara tirando de ella y
sustitúyala.
Para volver a montarla, efectúe estas
operaciones, pero en sentido inverso.
Los faros están equipados con cristales
de policarbonato, cubier tos con un
barniz protector:


)
No los limpie con un paño seco
o abrasivo, ni con productos
detergentes o disolventes.


)
Utilice una esponja, agua y jabón.

)
Si utiliza el lavado a alta presión en
manchas persistentes, no insista en
los faros ni en las luces traseras o
su contorno. De este modo, evitará
que se deteriore el barniz y la junta
de estanqueidad.


Riesgo de electrocución

La sustitución de una lámpara de xenón
(D1S-35W) debe efectuarse en la Red
PEUGEOT o en un taller cualificado




)
No toque la lámpara directamente
con los dedos, utilice paños que no
desprendan pelusa.
La sustitución de las lámparas debe
hacerse con los faros apagados,
pasados unos minutos si han estado
encendidos (riesgo de quemaduras
graves).
Es imperativo utilizar exclusivamente
lámparas de tipo anti-ultravioleta (UV)
para no deteriorar el faro.
Sustituya siempre una lámpara
defectuosa por una lámpara nueva de
igual referencia y características.

8

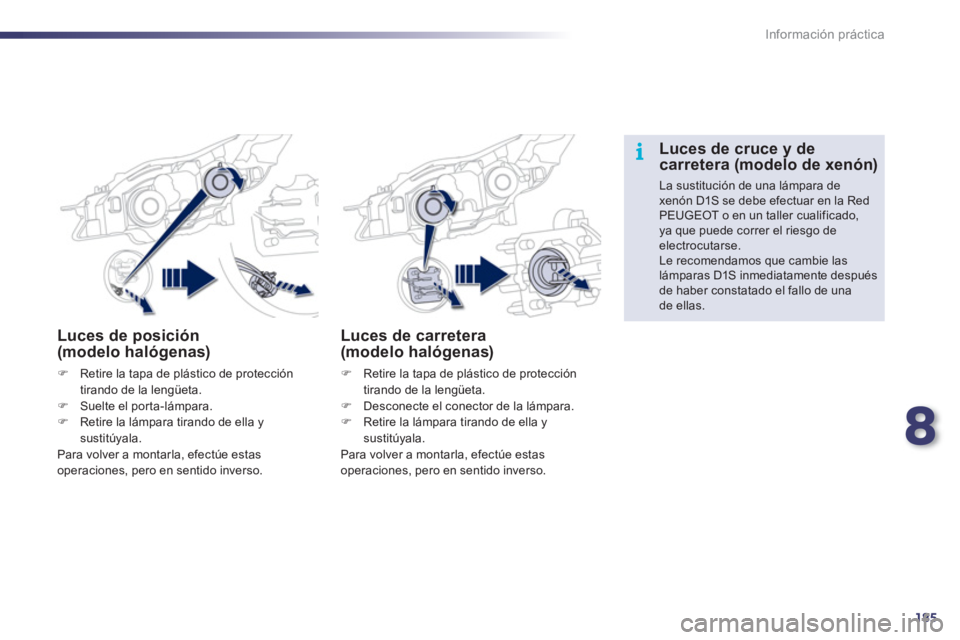

185
i
Información práctica







Luces de posición
(modelo halógenas)


)
Retire la tapa de plástico de protección
tirando de la lengüeta.

)
Suelte el porta-lámpara.

)
Retire la lámpara tirando de ella y
sustitúyala.
Para volver a montarla, efectúe estas
operaciones, pero en sentido inverso.








Luces de carretera
(modelo halógenas)


)
Retire la tapa de plástico de protección
tirando de la lengüeta.

)
Desconecte el conector de la lámpara.

)
Retire la lámpara tirando de ella y
sustitúyala.
Para volver a montarla, efectúe estas
operaciones, pero en sentido inverso.










Luces de cruce y de
carretera (modelo de xenón)
La sustitución de una lámpara de
xenón D1S se debe efectuar en la Red
PEUGEOT o en un taller cualificado,
ya que puede correr el riesgo de
electrocutarse.
Le recomendamos que cambie las
lámparas D1S inmediatamente después
de haber constatado el fallo de una
de ellas.

186
Información práctica







Faros antiniebla y luces diurnas



)
Gire la rueda al máximo hacia el interior
para acceder fácilmente al guardabarros.

)
Retire los dos tornillos de fijación de la
trampilla de acceso, situada en el paso de
rueda.

)
Aparte parcialmente el guardabarros.
)
Gire un cuar to de vuelta el por talámpara y
retírelo.

)
Desconecte el conector del por talámpara.

)
Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones,
pero en sentido inverso.
Para cambiar estas lámparas, también puede
contactar con la Red PEUGEOT o con un taller
cualificado.

8
187
Información práctica







Indicadores de dirección



)
Túmbese debajo del vehículo.

)
Retire los tornillos que sujetan la pantalla
bajo la carrocería.

)
Retire la pantalla bajo la carrocería.
)
Gire un cuar to de vuelta el por talámpara y
sáquelo.

)
Sustituya la lámpara defectuosa.
Para volver a montarlos, realice estas
operaciones, pero en sentido contrario.
Para sustituir estas lámparas, también puede
contactar con la Red PEUGEOT o con un taller
cualificado.


















Repetidores laterales de
intermitente integrado
Para sustituir estas lámparas, debe consultar
con la Red PEUGEOT o con un taller
cualificado.








Luces de los retrovisores
exteriores
Para sustituir la luz electroluminiscente-LED,
debe consultar con la Red PEUGEOT o con un
taller cualificado.

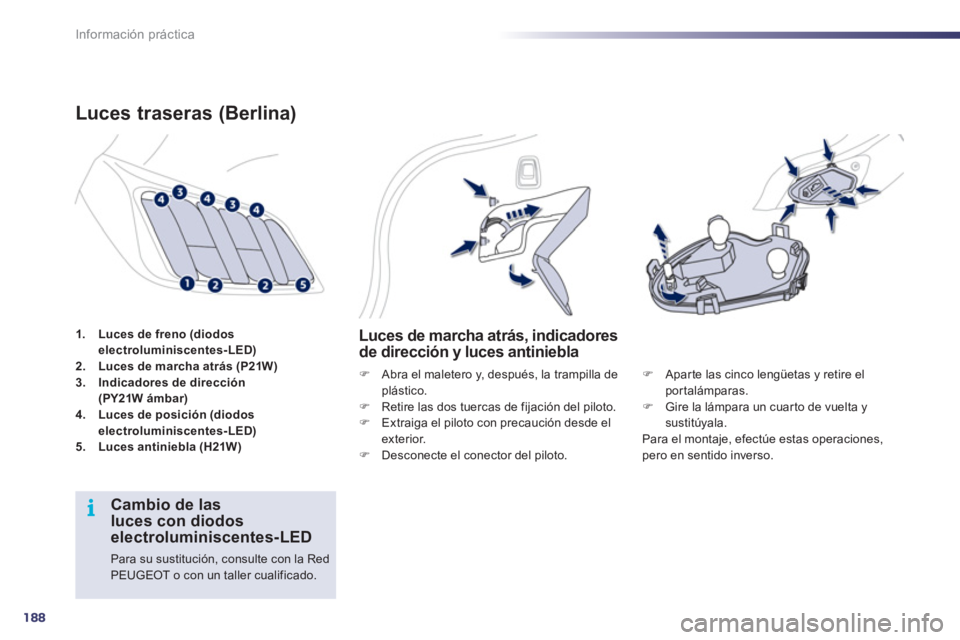

188
i
Información práctica


1.
Luces de freno (diodos
electroluminiscentes-LED)


2.
Luces de marcha atrás (P21W)


3.
Indicadores de dirección
(PY21W ámbar)


4.
Luces de posición (diodos
electroluminiscentes-LED)


5.
Luces antiniebla (H21W)
























Luces traseras (Berlina)
























Luces de marcha atrás, indicadores
de dirección y luces antiniebla


)
Abra el maletero y, después, la trampilla de
plástico.

)
Retire las dos tuercas de fijación del piloto.

)
Extraiga el piloto con precaución desde el
exterior.

)
Desconecte el conector del piloto.
)
Apar te las cinco lengüetas y retire el
portalámparas.

)
Gire la lámpara un cuar to de vuelta y
sustitúyala.
Para el montaje, efectúe estas operaciones,
pero en sentido inverso.




Cambio de las
luces con diodos
electroluminiscentes-LED
Para su sustitución, consulte con la Red
PEUGEOT o con un taller cualificado.

8
189
i
Información práctica


1.
Luces de freno (diodos
electroluminiscentes-LED)


2.
Luces de marcha atrás (W19W)


3.
Indicadores de dirección
(PY21W ámbar)


4.
Luces de posición (diodos
electroluminiscentes-LED)


5.
Luces antiniebla (diodos
electroluminiscentes-LED)























Luces traseras (SW)



)
Abra el maletero y retire la tapa de acceso.

)
Retire la espuma de estanqueidad.

)
Desconecte el conector del piloto.

)
Retire la tuerca de fijación del piloto.



























Indicadores de dirección
(en las aletas)

)
Extraiga el piloto con precaución desde el
exterior.

)
Retire la espuma de estanqueidad.

)
Suelte el portalámparas.

)
Gire la lámpara un cuar to de vuelta y
sustitúyala.
Para el montaje, efectúe estas operaciones,
pero en sentido inverso.



Cambio de las
luces con diodos
electroluminiscentes-LED
Para su sustitución, consulte con la Red
PEUGEOT o con un taller cualificado.

190
Información práctica

Luces de marcha atrás (en el portón del maletero)



)
Abra el por tón del maletero y retire la tapa
de acceso.

)
Desconecte el conector del piloto.

)
Retire la tuerca de fijación del piloto.
)
Extraiga el piloto con precaución desde el
exterior.

)
Retire la espuma de estanqueidad.
)
Gire el por talámparas un cuar to de vuelta y
sustituya la lámpara.
Para el montaje, efectúe estas operaciones,
pero en sentido inverso.
