2011 Peugeot 508 Manual del propietario (in Spanish)

8
175
!
Información práctica

Retirada del bote




)
Guarde el tubo negro.

)
Extraiga la base acodada del tubo blanco.

)
Mantenga el compresor en vertical.

)
Desenrosque el bote por la par te inferior.


Tenga cuidado, ya que el líquido puede
gotear.
La fecha de caducidad del líquido figura
en el bote.
El bote de líquido es de un solo uso.
Debe sustituirse aunque no se haya
terminado.
Después de utilizarlo, no tire el tubo.
Llévelo a la Red PEUGEOT o a un
punto de recogida autorizado.
No olvide adquirir un nuevo bote, que
podrá encontrar en la Red PEUGEOT o
en un taller cualificado.



Control de presión/Inflado
ocasional

El compresor también puede utilizarse, sin
inyectar producto, para:


- controlar la presión o inflar ocasionalmente
los neumáticos;

- inflar otros accesorios (balones,
neumáticos de bicicleta...).


)
Gire el selector A
hasta la
posición "Inflado".

)
Desenrolle completamente el
tubo negro H
.

)
Acople el tubo negro a la válvula de la
rueda o del accesorio.
Si es necesario, monte previamente una de
las boquillas proporcionadas con el kit.
)
Conecte la toma eléctrica del compresor a
la toma 12 V del vehículo.

)
Arranque el vehículo y deje el motor en
funcionamiento.

)
Ajuste la presión con el compresor (para
inflar: interruptor B
en posición "I"
; para
desinflar: interruptor B
en posición "O"

y pulsando el botón C
), conforme a la
etiqueta de presión de los neumáticos del
vehículo o del accesorio.

)
Retire el kit y guárdelo.

176
Información práctica

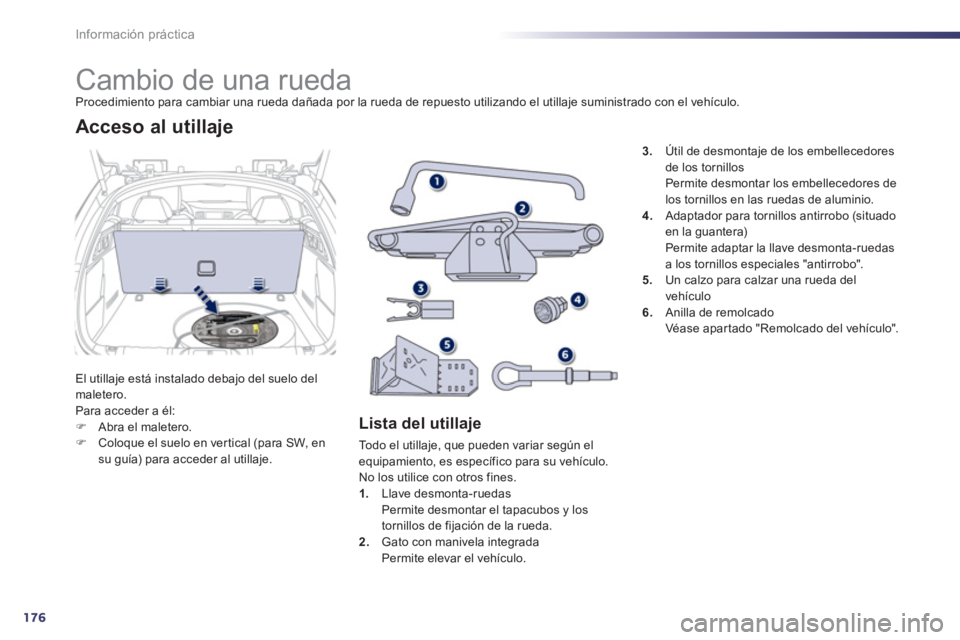

Cambio de una rueda
Procedimiento para cambiar una rueda dañada por la rueda de repuesto utilizando el utillaje suministrado con el vehículo.
El utillaje está instalado debajo del suelo del
maletero.
Para acceder a él:


)
Abra el maletero.

)
Coloque el suelo en vertical (para SW, en
su guía) para acceder al utillaje.


Acceso al utillaje


Lista del utillaje

Todo el utillaje, que pueden variar según el
equipamiento, es específico para su vehículo.
No los utilice con otros fines.


1.
Llave desmonta-ruedas
Permite desmontar el tapacubos y los
tornillos de fijación de la rueda.

2.
Gato con manivela integrada
Permite elevar el vehículo.
3.
Útil de desmontaje de los embellecedores
de los tornillos
Permite desmontar los embellecedores de
los tornillos en las ruedas de aluminio.

4.
Adaptador para tornillos antirrobo (situado
en la guantera)
Permite adaptar la llave desmonta-ruedas
a los tornillos especiales "antirrobo".

5.
Un calzo para calzar una rueda del
vehículo

6.
Anilla de remolcado
Véase apar tado "Remolcado del vehículo".

8
177
i
Información práctica

Rueda con tapacubos


Después de montar la rueda
, monte
el tapacubos colocando la muesca
frente a la válvula y, a continuación,
presione el contorno con la palma de
la mano.

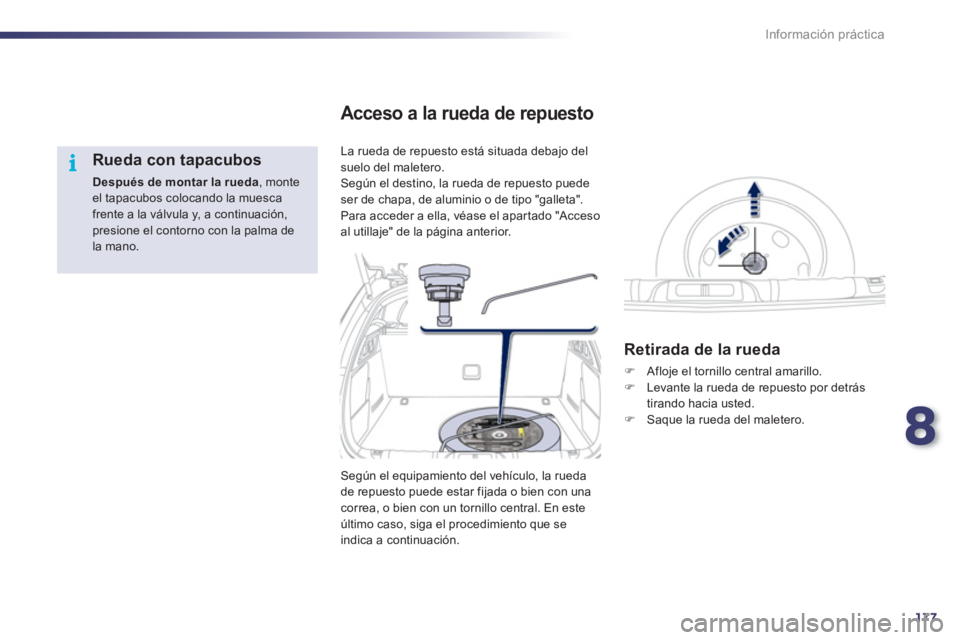

La rueda de repuesto está situada debajo del
suelo del maletero.
Según el destino, la rueda de repuesto puede
ser de chapa, de aluminio o de tipo "galleta".
Para acceder a ella, véase el apar tado "Acceso
al utillaje" de la página anterior.















Acceso a la rueda de repuesto


Retirada de la rueda



)
Afloje el tornillo central amarillo.

)
Levante la rueda de repuesto por detrás
tirando hacia usted.

)
Saque la rueda del maletero.


Según el equipamiento del vehículo, la rueda
de repuesto puede estar fijada o bien con una
correa, o bien con un tornillo central. En este
último caso, siga el procedimiento que se
indica a continuación.

178
i
Información práctica

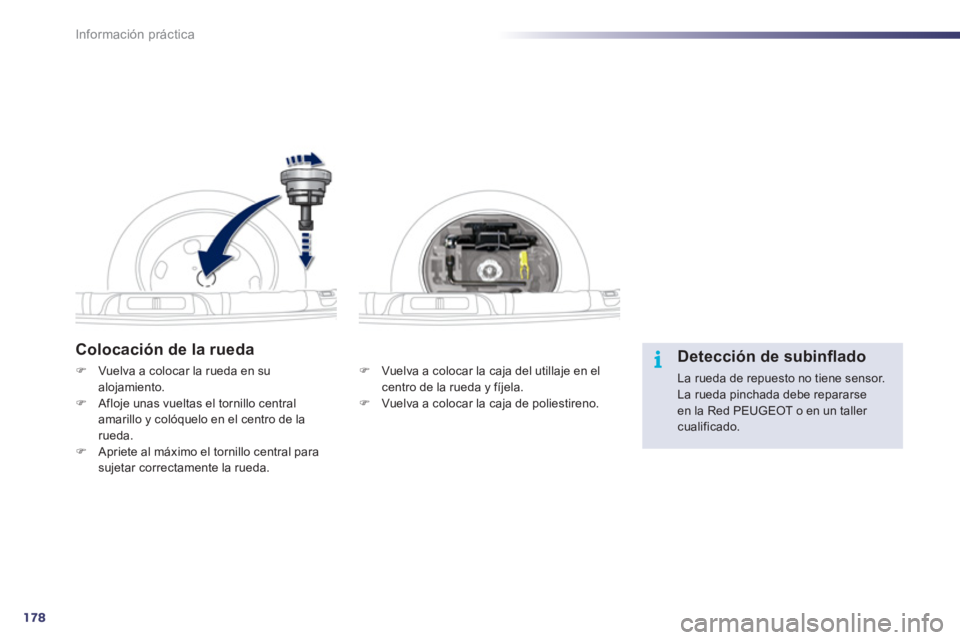

Colocación de la rueda


)
Vuelva a colocar la caja del utillaje en el
centro de la rueda y fíjela.

)
Vuelva a colocar la caja de poliestireno.


)
Vuelva a colocar la rueda en su
alojamiento.

)
Afloje unas vueltas el tornillo central
amarillo y colóquelo en el centro de la
rueda.

)
Apriete al máximo el tornillo central para
sujetar correctamente la rueda.
Detección de subinfl ado

La rueda de repuesto no tiene sensor.
La rueda pinchada debe repararse
en la Red PEUGEOT o en un taller
cualificado.

8
179
i
Información práctica

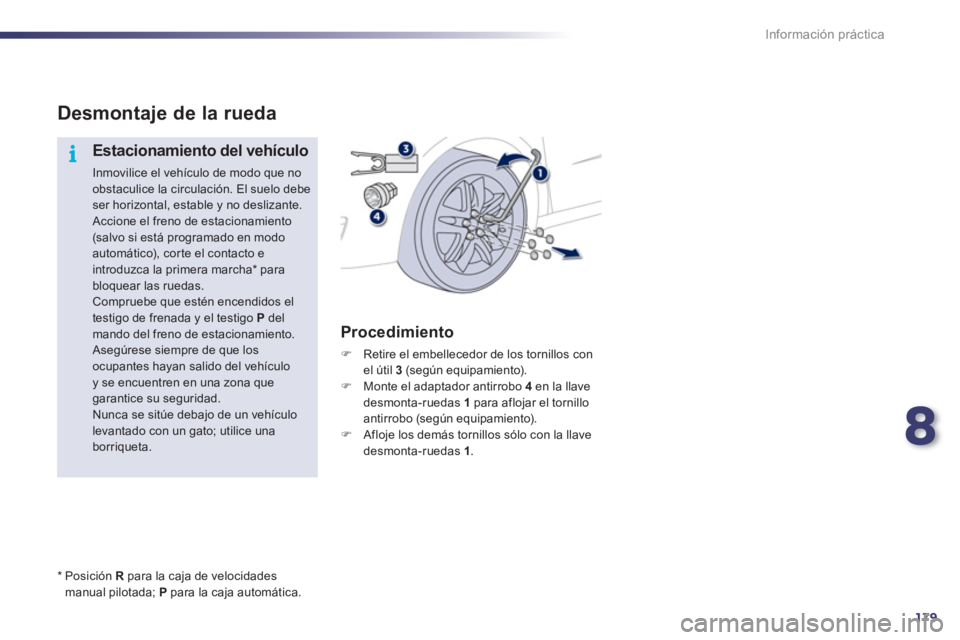

Desmontaje de la rueda


Estacionamiento del vehículo

Inmovilice el vehículo de modo que no
obstaculice la circulación. El suelo debe
ser horizontal, estable y no deslizante.
Accione el freno de estacionamiento
(salvo si está programado en modo
automático), corte el contacto e
introduzca la primera marcha * para
bloquear las ruedas.
Compruebe que estén encendidos el
testigo de frenada y el testigo P
del
mando del freno de estacionamiento.
Asegúrese siempre de que los
ocupantes hayan salido del vehículo
y se encuentren en una zona que
garantice su seguridad.
Nunca se sitúe debajo de un vehículo
levantado con un gato; utilice una
borriqueta.




Procedimiento



)
Retire el embellecedor de los tornillos con
el útil 3
(según equipamiento).

)
Monte el adaptador antirrobo 4
en la llave
desmonta-ruedas 1
para aflojar el tornillo
antirrobo (según equipamiento).

)
Afloje los demás tornillos sólo con la llave
desmonta-ruedas 1
.

*

Posición R
para la caja de velocidades
manual pilotada; P
para la caja automática.

180
Información práctica

)

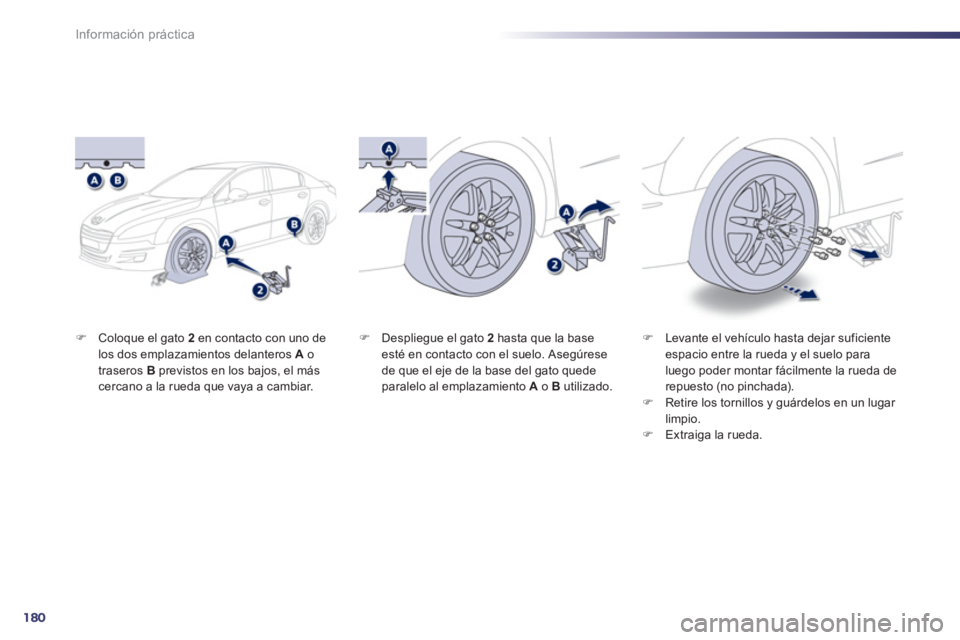

Coloque el gato 2
en contacto con uno de
los dos emplazamientos delanteros A
o
traseros B
previstos en los bajos, el más
cercano a la rueda que vaya a cambiar.
)
Levante el vehículo hasta dejar suficiente
espacio entre la rueda y el suelo para
luego poder montar fácilmente la rueda de
repuesto (no pinchada).

)
Retire los tornillos y guárdelos en un lugar
limpio.

)
Extraiga la rueda.


)
Despliegue el gato 2
hasta que la base
esté en contacto con el suelo. Asegúrese
de que el eje de la base del gato quede
paralelo al emplazamiento A
o B
utilizado.

8
181
i
Información práctica

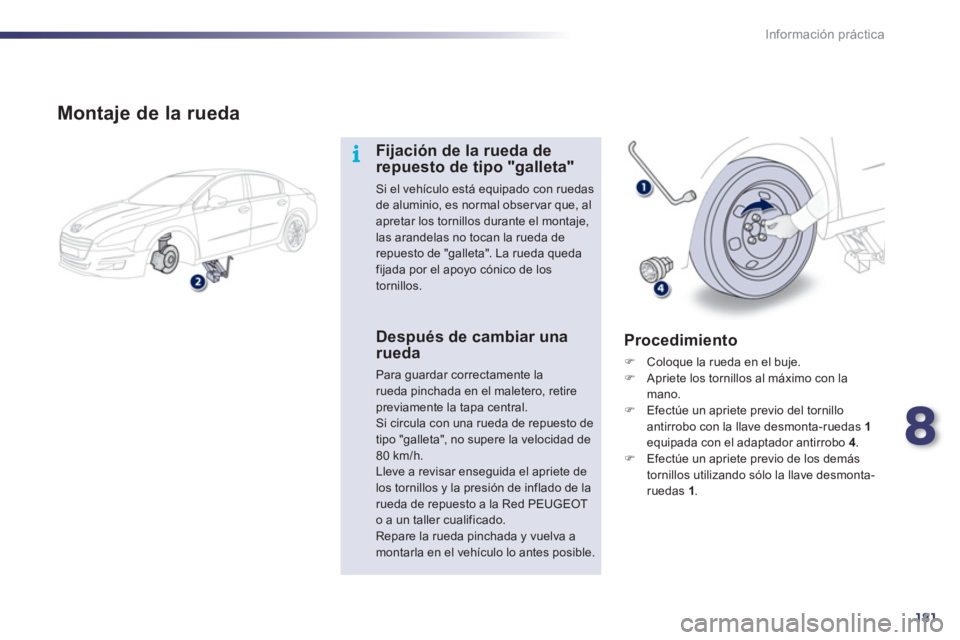

Montaje de la rueda


Fijación de la rueda de
repuesto de tipo "galleta"
Si el vehículo está equipado con ruedas
de aluminio, es normal obser var que, al
apretar los tornillos durante el montaje,
las arandelas no tocan la rueda de
repuesto de "galleta". La rueda queda
fijada por el apoyo cónico de los
tornillos.


Después de cambiar una
rueda
Para guardar correctamente la
rueda pinchada en el maletero, retire
previamente la tapa central.
Si circula con una rueda de repuesto de
tipo "galleta", no supere la velocidad de
80 km/h.
Lleve a revisar enseguida el apriete de
los tornillos y la presión de inflado de la
rueda de repuesto a la Red PEUGEOT
o a un taller cualificado.
Repare la rueda pinchada y vuelva a
montarla en el vehículo lo antes posible.


Procedimiento



)
Coloque la rueda en el buje.

)
Apriete los tornillos al máximo con la
mano.

)
Efectúe un apriete previo del tornillo
antirrobo con la llave desmonta-ruedas 1

equipada con el adaptador antirrobo 4
.

)
Efectúe un apriete previo de los demás
tornillos utilizando sólo la llave desmonta-
ruedas 1
.

182
Información práctica

)

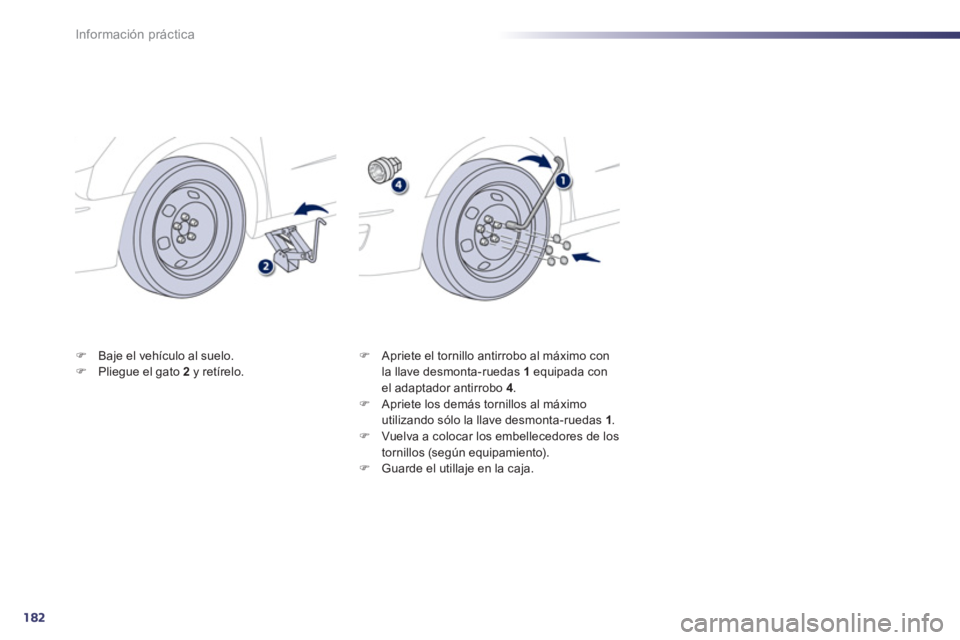

Baje el vehículo al suelo.

)
Pliegue el gato 2
y retírelo.
)
Apriete el tornillo antirrobo al máximo con
la llave desmonta-ruedas 1
equipada con
el adaptador antirrobo 4
.

)
Apriete los demás tornillos al máximo
utilizando sólo la llave desmonta-ruedas 1
.

)
Vuelva a colocar los embellecedores de los
tornillos (según equipamiento).

)
Guarde el utillaje en la caja.
