2011 Peugeot 308 SW BL Omistajan käsikirja (in Finnish)

12
231
TEKNISET TIEDOT
*

Jarrullisen perävaunun perävaunukuormaa voidaan nostaa, jos sallitun kokonaismassan puitteissa vähennetään vetoauton
painoa; huomaa, että painavan perävaunun vetäminen kevyellä vetoautolla voi heikentää hallittavuutta.
Ilmoitettu suurin sallittu kokonaismassa ja perävaunukuormat koskevat ajoa korkeintaan 1000 metrin korkeudessa. Ilmoitettua
perävaunukuormaa on vähennettävä 10 % jokaista 1000 metrin korkeuden lisäystä kohti.
Perävaunua vedettäessä ajonopeus ei saa olla yli 100 km/h (noudata oman maasi lainsäädäntöä).
Kuumalla ilmalla auton suorituskyky saattaa heikentyä moottorin suojaamiseksi. Kun lämpötila on yli 37 °C, vähennä perä-
vaunukuormaa.

MASSAT JA PERÄVAUNUKUORMAT (kg)



Dieselmoottorit


1,6 e-HDi FAP 112 hv



Vaihteistot


Käsiv.



Robottivaihteisto



Virallinen tyypimerkintä: 4E...


9HR-8/S



9HR-8/PS




- Omamassa
1 407
1 399


- Massa ajokunnossa
1 482
1 474


- Hyötykuorma
563
576


- Suurin teknisesti sallittu massa
kuormattuna
1 970
1 975


- Suurin sallittu kokonaismassa
kallistus 12%
3 120
3 125


- Jarrullinen perävaunu
(suur. sallitun koko.massan rajoissa)
kallistus 10% tai 12%
1 150
1 150


- Jarrullinen perävaunu * (kuorman lisäys
suur. sallitun kok.massan rajoissa)
1 400

1 300


- Jarruton perävaunu
740
735


- Suositeltu aisakuorma
60
60

12
232
TEKNISET TIEDOT
*

Jarrullisen perävaunun perävaunukuormaa voidaan nostaa, jos sallitun kokonaismassan puitteissa vähennetään vetoauton
painoa; huomaa, että painavan perävaunun vetäminen kevyellä vetoautolla voi heikentää hallittavuutta.
Ilmoitettu suurin sallittu kokonaismassa ja perävaunukuormat koskevat ajoa korkeintaan 1000 metrin korkeudessa. Ilmoitettua
perävaunukuormaa on vähennettävä 10 % jokaista 1000 metrin korkeuden lisäystä kohti.
Perävaunua vedettäessä ajonopeus ei saa olla yli 100 km/h (noudata oman maasi lainsäädäntöä).
Kuumalla ilmalla auton suorituskyky saattaa heikentyä moottorin suojaamiseksi. Kun lämpötila on yli 37 °C, vähennä perä-
vaunukuormaa.

MASSAT JA PERÄVAUNUKUORMAT (kg)



Dieselmoottorit


2,0 l HDi FAP 150 hV



Vaihteistot


Käsival.



Virallinen tyypimerkintä: 4E...


RHE-8




- Omamassa
-


- Massa ajokunnossa
-


- Hyötykuorma
-


- Suurin teknisesti sallittu massa
kuormattuna
-


- Suurin sallittu kokonaismassa
kallistus 12 %
-


- Jarrullinen perävaunu (suur. sallitun
koko.massan rajoissa)
kallistus 10 % tai 12 %
-


- Jarrullinen perävaunu * (kuorman lisäys
suur. sallitun kok.massan rajoissa)
-


- Jarruton perävaunu
-


- Suositeltu aisakuorma
-

12
233
TEKNISET TIEDOT
*

Jarrullisen perävaunun perävaunukuormaa voidaan nostaa, jos sallitun kokonaismassan puitteissa vähennetään vetoauton
painoa; huomaa, että painavan perävaunun vetäminen kevyellä vetoautolla voi heikentää hallittavuutta.
Ilmoitettu suurin sallittu kokonaismassa ja perävaunukuormat koskevat ajoa korkeintaan 1000 metrin korkeudessa. Ilmoitettua
perävaunukuormaa on vähennettävä 10 % jokaista 1000 metrin korkeuden lisäystä kohti.
Perävaunua vedettäessä ajonopeus ei saa olla yli 100 km/h (noudata oman maasi lainsäädäntöä).
Kuumalla ilmalla auton suorituskyky saattaa heikentyä moottorin suojaamiseksi. Kun lämpötila on yli 37 °C, vähennä perä-
vaunukuormaa.

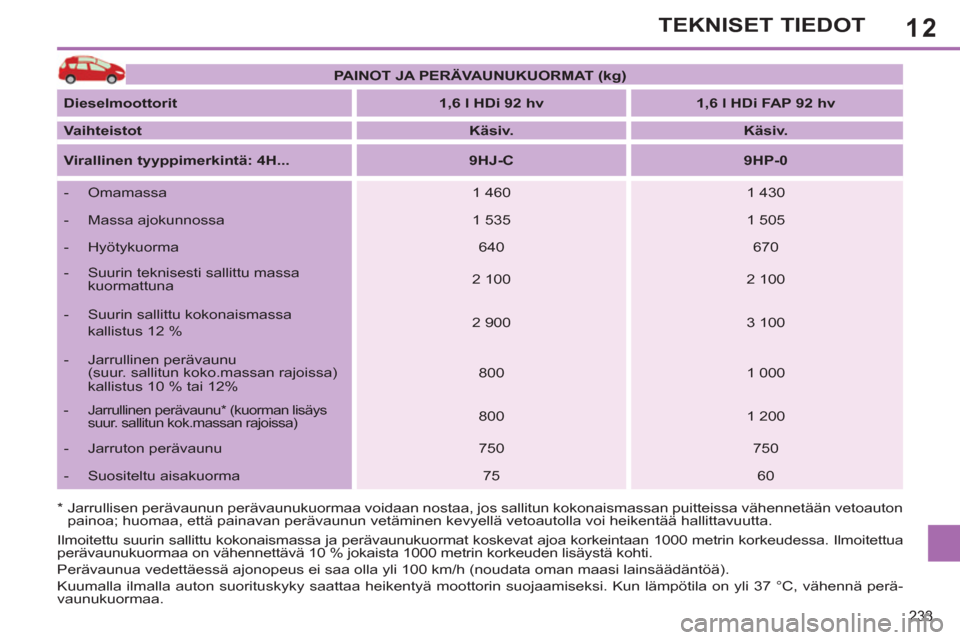

PAINOT JA PERÄVAUNUKUORMAT (kg)



Dieselmoottorit


1,6 l HDi 92 hv



1,6 l HDi FAP 92 hv



Vaihteistot


Käsiv.



Käsiv.



Virallinen tyyppimerkintä: 4H...


9HJ-C



9HP-0




- Omamassa
1 460
1 430


- Massa ajokunnossa
1 535
1 505


- Hyötykuorma
640
670


- Suurin teknisesti sallittu massa
kuormattuna
2 100
2 100


- Suurin sallittu kokonaismassa
kallistus 12 %
2 900
3 100


- Jarrullinen perävaunu
(suur. sallitun koko.massan rajoissa)
kallistus 10 % tai 12%
800
1 000



- Jarrullinen perävaunu * (kuorman lisäys
suur. sallitun kok.massan rajoissa)

800
1 200


- Jarruton perävaunu
750
750


- Suositeltu aisakuorma
75
60

12
234
TEKNISET TIEDOT
*

Jarrullisen perävaunun perävaunukuormaa voidaan nostaa, jos sallitun kokonaismassan puitteissa vähennetään vetoauton
painoa; huomaa, että painavan perävaunun vetäminen kevyellä vetoautolla voi heikentää hallittavuutta.
Ilmoitettu suurin sallittu kokonaismassa ja perävaunukuormat koskevat ajoa korkeintaan 1000 metrin korkeudessa. Ilmoitettua
perävaunukuormaa on vähennettävä 10 % jokaista 1000 metrin korkeuden lisäystä kohti.
Perävaunua vedettäessä ajonopeus ei saa olla yli 100 km/h (noudata oman maasi lainsäädäntöä).
Kuumalla ilmalla auton suorituskyky saattaa heikentyä moottorin suojaamiseksi. Kun lämpötila on yli 37 °C, vähennä perä-
vaunukuormaa.

PAINOT JA PERÄVAUNUKUORMAT (kg)



Dieselmoottorit


1,6 l e-HDi




FA P




112 hv



Vaihteistot


Käsiv.



Robottivaihteisto



Virallinen tyyppimerkintä: 4H...


9HR-8/S



9HR-8/PS




- Omamassa
1 485
1 488


- Massa ajokunnossa
1 560
1 563


- Hyötykuorma
660
662


- Suurin teknisesti sallittu massa
kuormattuna
2 145
2 150


- Suurin sallittu kokonaismassa
kallistus 12%
3 145
3 150


- Jarrullinen perävaunu (suur. sallitun
koko.massan rajoissa)
kallistus 10% tai 12%
1 000
1 000


- Jarrullinen perävaunu * (kuorman lisäys
suur. sallitun kok.massan rajoissa)

1 200
1 200


- Jarruton perävaunu
740
750


- Suositeltu aisakuorma
60
60

12
235
TEKNISET TIEDOT
*

Jarrullisen perävaunun perävaunukuormaa voidaan nostaa, jos sallitun kokonaismassan puitteissa vähennetään vetoauton
painoa; huomaa, että painavan perävaunun vetäminen kevyellä vetoautolla voi heikentää hallittavuutta.
Ilmoitettu suurin sallittu kokonaismassa ja perävaunukuormat koskevat ajoa korkeintaan 1000 metrin korkeudessa. Ilmoitettua
perävaunukuormaa on vähennettävä 10 % jokaista 1000 metrin korkeuden lisäystä kohti.
Perävaunua vedettäessä ajonopeus ei saa olla yli 100 km/h (noudata oman maasi lainsäädäntöä).
Kuumalla ilmalla auton suorituskyky saattaa heikentyä moottorin suojaamiseksi. Kun lämpötila on yli 37 °C, vähennä perä-
vaunukuormaa.

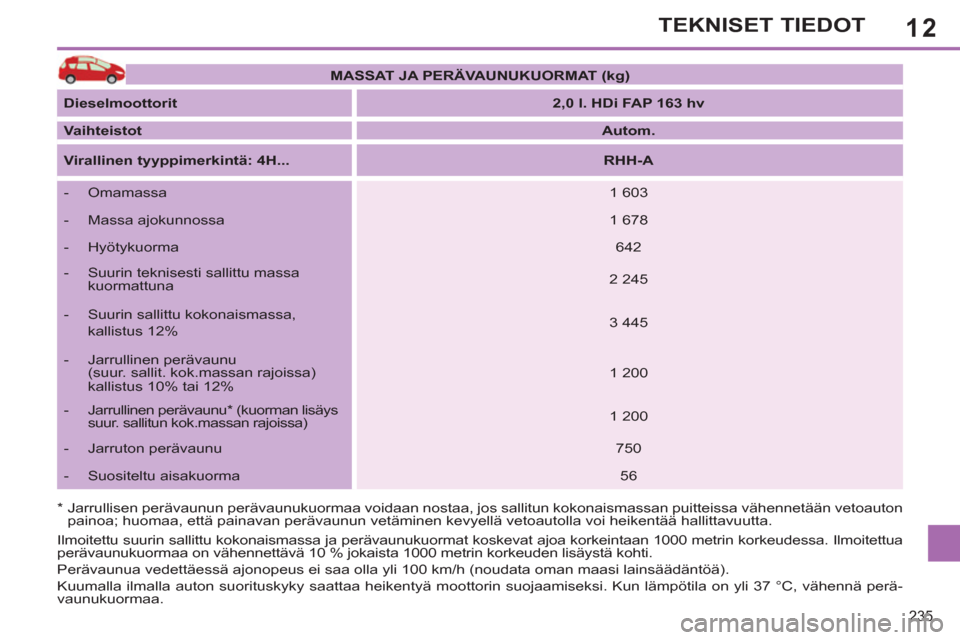

MASSAT JA PERÄVAUNUKUORMAT (kg)



Dieselmoottorit


2,0 l. HDi FAP 163 hv



Vaihteistot


Autom.



Virallinen tyyppimerkintä: 4H...


RHH-A




- Omamassa
1 603


- Massa ajokunnossa
1 678


- Hyötykuorma
642


- Suurin teknisesti sallittu massa
kuormattuna
2 245


- Suurin sallittu kokonaismassa,
kallistus 12%
3 445


- Jarrullinen perävaunu
(suur. sallit. kok.massan rajoissa)
kallistus 10% tai 12%
1 200


- Jarrullinen perävaunu * (kuorman lisäys
suur. sallitun kok.massan rajoissa)
1 200


- Jarruton perävaunu
750


- Suositeltu aisakuorma
56

12
236
TEKNISET TIEDOT

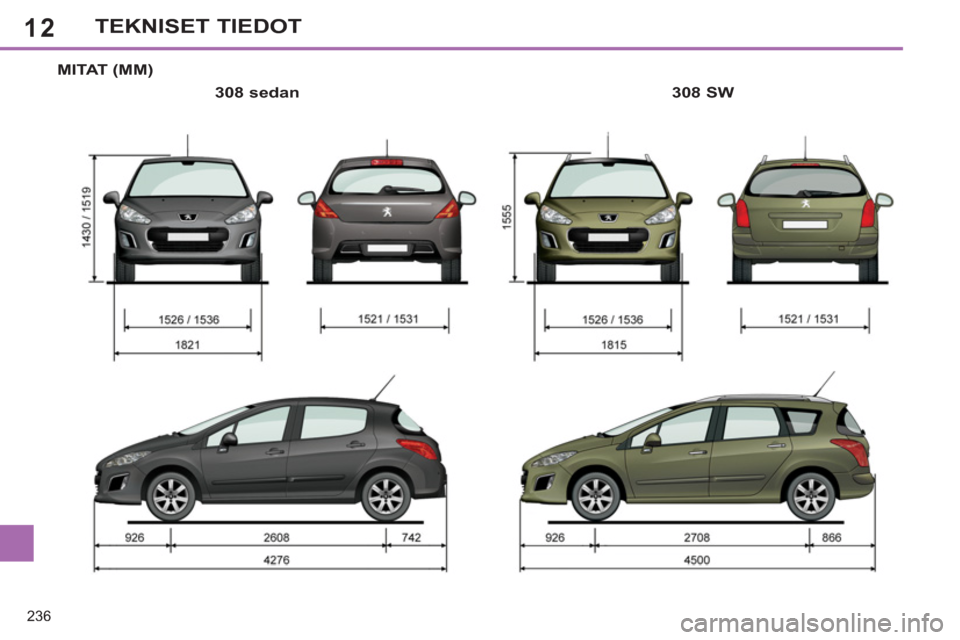

MI TAT (MM)

308 sedan
308 SW

12
i
237
TEKNISET TIEDOT
TUNNISTAMINEN
Erilaiset näkyvät merkinnät, joiden avulla
auto voidaan tunnistaa ja huoltaa.
Liian alhainen rengaspaine lisää
polttoaineen kulutusta.
Rengaspaineet täytyy tarkistaa kyl-
mistä renkaista vähintään kerran
kuussa.


A.
Sarjanumero konepellin alla


Numero on kaiverrettu auton koriin lä-
helle iskunvaimentimen kannatinta.
Näet sen, kun nostat muovista pei-
televyä.
B.
Sarjanumero tuulilasin alapalkissa


Numero on kirjoitettu tarraan, jonka
voi nähdä tuulilasin läpi.

C.
Valmistajan mallikilpi


Tämä kilpi on niitattu moottorin kan-
nattimeen.
tai

D.
Valmistajan tarra


Numero on kirjoitettu itsestään tu-
houtuvaan tarraan, joka sijaitsee
keskipilarissa oikealla puolella. Kilvessä/tarrassa on myös oma-
paino, suurin sallittu paino täydellä
kuormalla ja suurin sallittu kokonais-
paino perävaunulla.

E.
Rengas-/maalitarra


Tarra on liimattu kuljettajan puole-
iseen etupylvääseen.
Se sisältää seuraavat tiedot:


- rengaspaineet auton ollessa ilman
kuormaa tai kuormattu

- vanne- ja rengaskoot

- valmistajan suosittelemat rengas-
merkit

- varapyörän rengaspaine

- korimaalin värikoodi.

12
238
TEKNISET TIEDOT
