2011 Peugeot 308 SW BL Omistajan käsikirja (in Finnish)

11
i
!
!
HYÖDYLLISIÄ TIETOJA
Jos autossa on rengaspaineen
tarkkailujärjestelmä, sen merkkiva-
lo palaa renkaan korjaamisen jäl-
keen siihen asti, kunnes valtuutettu
PEUGEOT-huoltokorjaamo tai val-
tuutettu korjaamo alustaa järjestel-
män uudelleen. Huomioi, että paikkausnestepullo
sisältää etyleeniglykolia, joka är-
syttää silmiä ja on myrkyllistä niel-
tynä. Säilytä tuotetta poissa lasten
ulottuvilta.
Pulloon on merkitty nesteen viimeinen
käyttöpäivämäärä.
Pullo on tarkoitettu kerralla käytettä-
väksi. Sitä ei saa säilyttää avattuna.
Älä heitä pulloa pois käytön jäl-
keen, vaan vie se valtuutettuun
PEUGEOT-huoltokorjaamoon tai
muuhun hyväksyttyyn keräyspis-
teeseen.
Muista hankkia uusi paikkausnes-
tepullo valtuutetusta PEUGEOT-
huoltokorjaamosta tai valtuutetusta
korjaamosta.
)
Kiinnitä kompressorin pistoke uu-
delleen auton 12 V:n pistorasiaan.

)
Käynnistä auto uudelleen ja anna
moottorin käydä.

)
Säädä rengaspainetta kompressorin
avulla (täytä kääntämällä kytkin A

asentoon "1"
, tyhjennä kääntämällä
kytkin A
asentoon "0"
ja painamal-
la painiketta B
) auton rengaspaine-
tarran (sijaitsee kuljettajan puolen
oviaukossa) ohjeiden mukaisesti ja
varmista, että rengas on hyvin pai-
kattu (paine ei enää laske useiden
ajokilometrien jälkeen).

)
Irrota kompressori ja laita paikkaus-
sarja pois.

)
Mene mahdollisimman nopeasti
valtuutettuun PEUGEOT-huol-
tokorjaamoon tai valtuutettuun
korjaamoon, jotta mekaanikko
voi korjata tai vaihtaa renkaan.
)
Aja alhaisella nopeudella (enintään
80 km/h) ja aja korkeintaan noin
200 km:n matka.

11
i
HYÖDYLLISIÄ TIETOJA

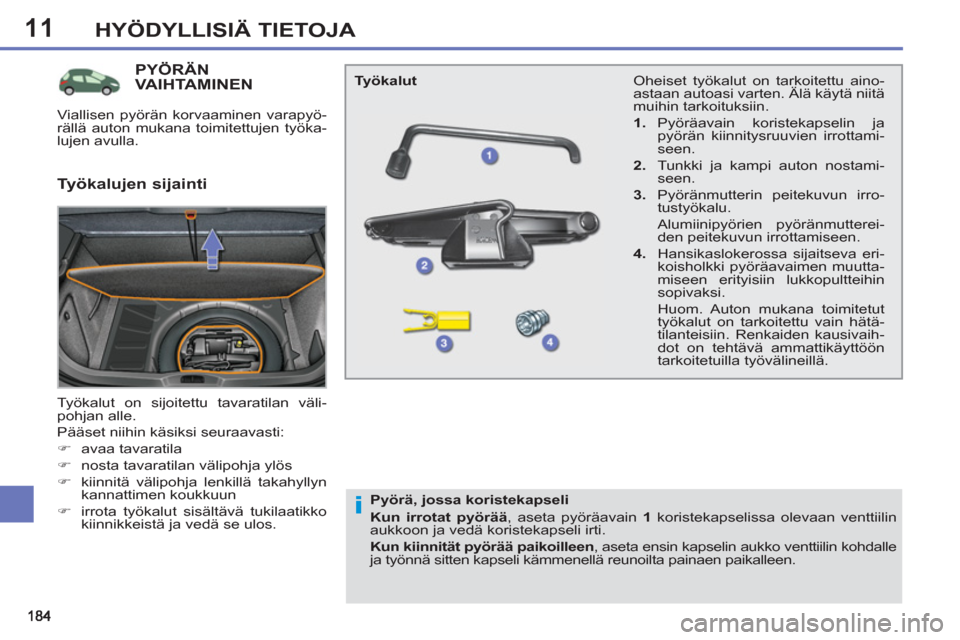

PYÖRÄN VAIHTAMINEN
Työkalut on sijoitettu tavaratilan väli-
pohjan alle.
Pääset niihin käsiksi seuraavasti:


)
avaa tavaratila

)
nosta tavaratilan välipohja ylös

)
kiinnitä välipohja lenkillä takahyllyn
kannattimen koukkuun

)
irrota työkalut sisältävä tukilaatikko
kiinnikkeistä ja vedä se ulos. Oheiset työkalut on tarkoitettu aino-
astaan autoasi varten. Älä käytä niitä
muihin tarkoituksiin.


1.
Pyöräavain koristekapselin ja
pyörän kiinnitysruuvien irrottami-
seen.


2.
Tunkki ja kampi auton nostami-
seen.


3.
Pyöränmutterin peitekuvun irro-
tustyökalu.
Alumiinipyörien pyöränmutterei-
den peitekuvun irrottamiseen.

4.
Hansikaslokerossa sijaitseva eri-
koisholkki pyöräavaimen muutta-
miseen erityisiin lukkopultteihin
sopivaksi.
Huom. Auton mukana toimitetut
työkalut on tarkoitettu vain hätä-
tilanteisiin. Renkaiden kausivaih-
dot on tehtävä ammattikäyttöön
tarkoitetuilla työvälineillä.

Työkalut


Työkalujen sijainti


Pyörä, jossa koristekapseli

Kun irrotat pyörää
, aseta pyöräavain 1
koristekapselissa olevaan venttiilin
aukkoon ja vedä koristekapseli irti.

Kun kiinnität pyörää paikoilleen
, aseta ensin kapselin aukko venttiilin kohdalle
ja työnnä sitten kapseli kämmenellä reunoilta painaen paikalleen.
Viallisen pyörän korvaaminen varapyö-
rällä auton mukana toimitettujen työka-
lujen avulla.

11
i
i
185
HYÖDYLLISIÄ TIETOJA

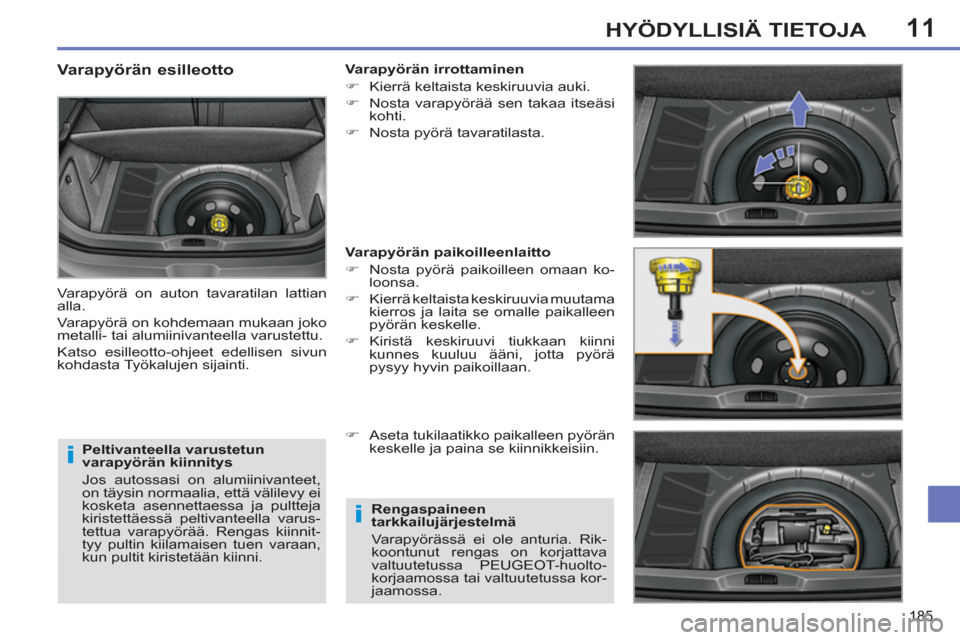

Peltivanteella varustetun
varapyörän kiinnitys
Jos autossasi on alumiinivanteet,
on täysin normaalia, että välilevy ei
kosketa asennettaessa ja pultteja
kiristettäessä peltivanteella varus-
tettua varapyörää. Rengas kiinnit-
tyy pultin kiilamaisen tuen varaan,
kun pultit kiristetään kiinni.


Varapyörän esilleotto

Varapyörä on auton tavaratilan lattian
alla.
Varapyörä on kohdemaan mukaan joko
metalli- tai alumiinivanteella varustettu.
Katso esilleotto-ohjeet edellisen sivun
kohdasta Työkalujen sijainti.
Varapyörän irrottaminen


)
Kierrä keltaista keskiruuvia auki.

)
Nosta varapyörää sen takaa itseäsi
kohti.

)
Nosta pyörä tavaratilasta.


Varapyörän paikoilleenlaitto


)
Nosta pyörä paikoilleen omaan ko-
loonsa.

)
Kierrä keltaista keskiruuvia muutama
kierros ja laita se omalle paikalleen
pyörän keskelle.

)
Kiristä keskiruuvi tiukkaan kiinni
kunnes kuuluu ääni, jotta pyörä
pysyy hyvin paikoillaan.

)
Aseta tukilaatikko paikalleen pyörän
keskelle ja paina se kiinnikkeisiin.


Rengaspaineen
tarkkailujärjestelmä
Varapyörässä ei ole anturia. Rik-
koontunut rengas on korjattava
valtuutetussa PEUGEOT-huolto-
korjaamossa tai valtuutetussa kor-
jaamossa.

11
i
186
HYÖDYLLISIÄ TIETOJA

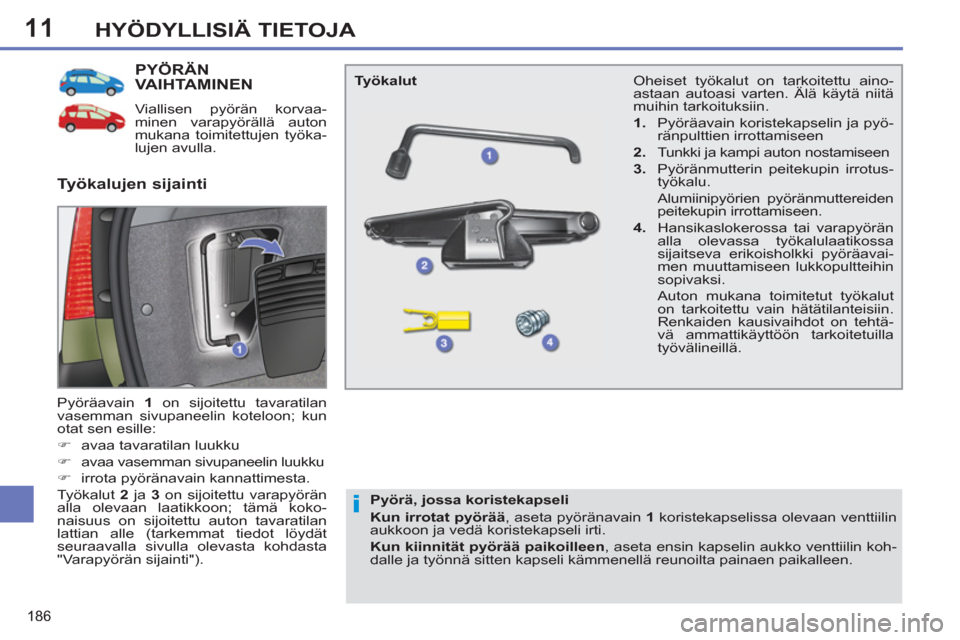

PYÖRÄN VAIHTAMINEN

Viallisen pyörän korvaa-
minen varapyörällä auton
mukana toimitettujen työka-
lujen avulla.
Pyöräavain 1
on sijoitettu tavaratilan
vasemman sivupaneelin koteloon; kun
otat sen esille:


)
avaa tavaratilan luukku

)
avaa vasemman sivupaneelin luukku

)
irrota pyöränavain kannattimesta.
Työkalut 2
ja 3
on sijoitettu varapyörän
alla olevaan laatikkoon; tämä koko-
naisuus on sijoitettu auton tavaratilan
lattian alle (tarkemmat tiedot löydät
seuraavalla sivulla olevasta kohdasta
"Varapyörän sijainti").

Työkalujen sijainti


Työkalut

Pyörä, jossa koristekapseli

Kun irrotat pyörää
, aseta pyöränavain 1
koristekapselissa olevaan venttiilin
aukkoon ja vedä koristekapseli irti.

Kun kiinnität pyörää paikoilleen
, aseta ensin kapselin aukko venttiilin koh-
dalle ja työnnä sitten kapseli kämmenellä reunoilta painaen paikalleen.
Oheiset työkalut on tarkoitettu aino-
astaan autoasi varten. Älä käytä niitä
muihin tarkoituksiin.


1.
Pyöräavain koristekapselin ja pyö-
ränpulttien irrottamiseen


2.
Tunkki ja kampi auton nostamiseen


3.
Pyöränmutterin peitekupin irrotus-
työkalu.
Alumiinipyörien pyöränmuttereiden
peitekupin irrottamiseen.

4.
Hansikaslokerossa tai varapyörän
alla olevassa työkalulaatikossa
sijaitseva erikoisholkki pyöräavai-
men muuttamiseen lukkopultteihin
sopivaksi.
Auton mukana toimitetut työkalut
on tarkoitettu vain hätätilanteisiin.
Renkaiden kausivaihdot on tehtä-
vä ammattikäyttöön tarkoitetuilla
työvälineillä.

11
i
187
HYÖDYLLISIÄ TIETOJA

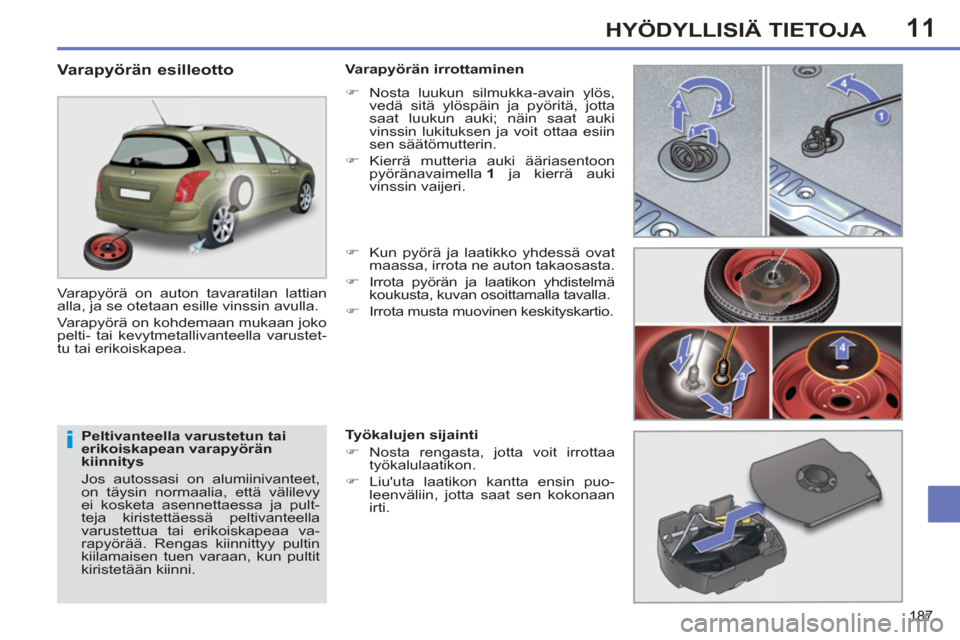

Peltivanteella varustetun tai
erikoiskapean varapyörän
kiinnitys
Jos autossasi on alumiinivanteet,
on täysin normaalia, että välilevy
ei kosketa asennettaessa ja pult-
teja kiristettäessä peltivanteella
varustettua tai erikoiskapeaa va-
rapyörää. Rengas kiinnittyy pultin
kiilamaisen tuen varaan, kun pultit
kiristetään kiinni.


Varapyörän esilleotto

Varapyörä on auton tavaratilan lattian
alla, ja se otetaan esille vinssin avulla.
Varapyörä on kohdemaan mukaan joko
pelti- tai kevytmetallivanteella varustet-
tu tai erikoiskapea.

Varapyörän irrottaminen


)
Nosta luukun silmukka-avain ylös,
vedä sitä ylöspäin ja pyöritä, jotta
saat luukun auki; näin saat auki
vinssin lukituksen ja voit ottaa esiin
sen säätömutterin.

)
Kierrä mutteria auki ääriasentoon
pyöränavaimella 1
ja kierrä auki
vinssin vaijeri.

)
Kun pyörä ja laatikko yhdessä ovat
maassa, irrota ne auton takaosasta.

)
Irrota pyörän ja laatikon yhdistelmä
koukusta, kuvan osoittamalla tavalla.

)
Irrota musta muovinen keskityskartio.

Työkalujen sijainti


)
Nosta rengasta, jotta voit irrottaa
työkalulaatikon.

)
Liu'uta laatikon kantta ensin puo-
leenväliin, jotta saat sen kokonaan
irti.

11
i
i
188
HYÖDYLLISIÄ TIETOJA

Rengaspaineen
valvontajärjestelmä
Varapyörässä ei ole anturia. Rik-
koontunut rengas on korjattava
valtuutetussa PEUGEOT-huolto-
korjaamossa tai valtuutetussa kor-
jaamossa.

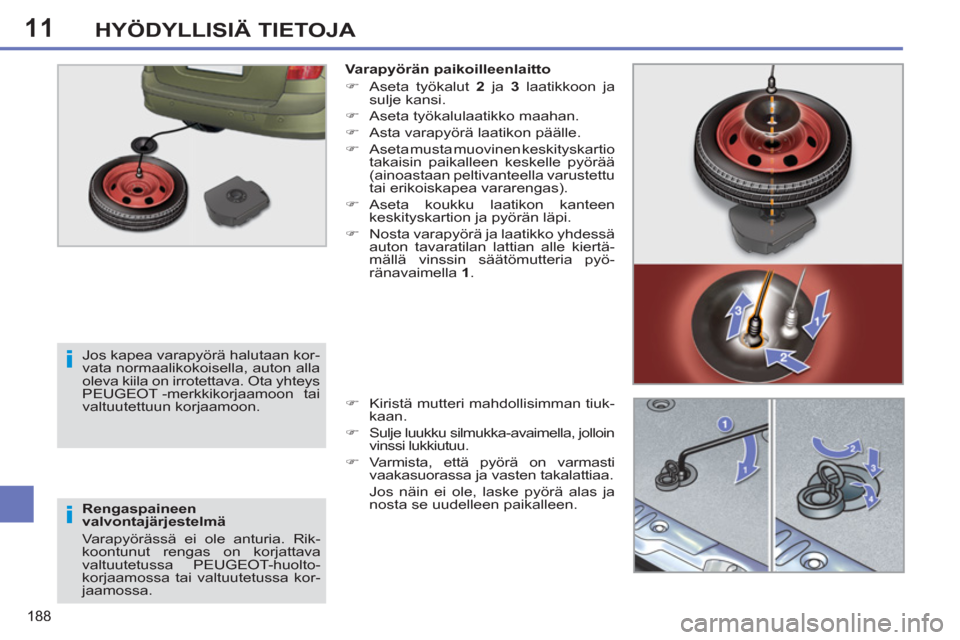

Varapyörän paikoilleenlaitto


)
Aseta työkalut 2
ja 3
laatikkoon ja
sulje kansi.

)
Aseta työkalulaatikko maahan.

)
Asta varapyörä laatikon päälle.

)
Aseta musta muovinen keskityskartio
takaisin paikalleen keskelle pyörää
(ainoastaan peltivanteella varustettu
tai erikoiskapea vararengas).

)
Aseta koukku laatikon kanteen
keskityskartion ja pyörän läpi.

)
Nosta varapyörä ja laatikko yhdessä
auton tavaratilan lattian alle kiertä-
mällä vinssin säätömutteria pyö-
ränavaimella 1
.

)
Kiristä mutteri mahdollisimman tiuk-
kaan.

)
Sulje luukku silmukka-avaimella, jolloin
vinssi lukkiutuu.

)
Varmista, että pyörä on varmasti
vaakasuorassa ja vasten takalattiaa.
Jos näin ei ole, laske pyörä alas ja
nosta se uudelleen paikalleen.

Jos kapea varapyörä halutaan kor-
vata normaalikokoisella, auton alla
oleva kiila on irrotettava. Ota yhteys
PEUGEOT -merkkikorjaamoon tai
valtuutettuun korjaamoon.

11
i
189
HYÖDYLLISIÄ TIETOJA

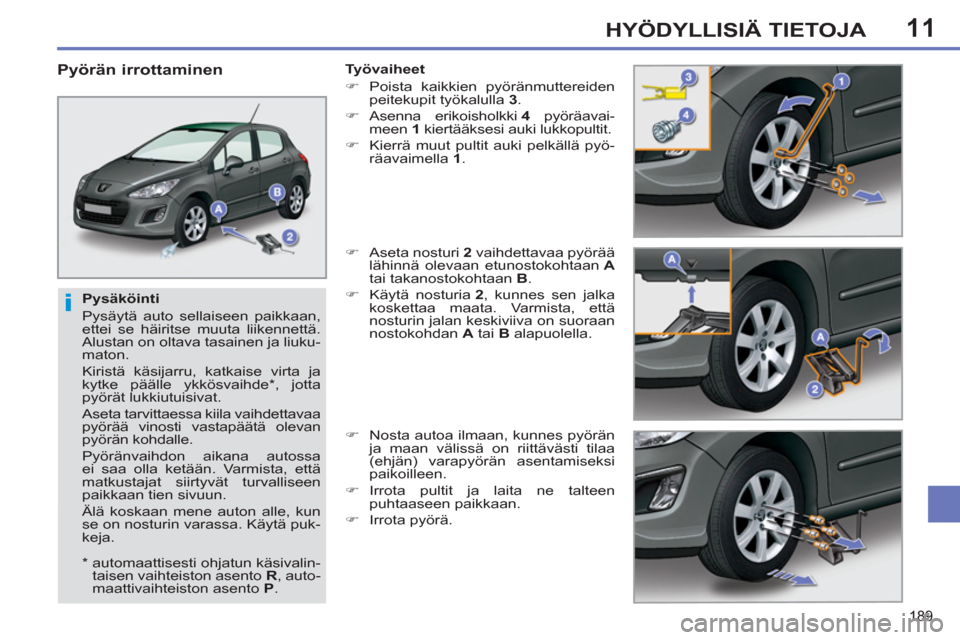

Pysäköinti
Pysäytä auto sellaiseen paikkaan,
ettei se häiritse muuta liikennettä.
Alustan on oltava tasainen ja liuku-
maton.
Kiristä käsijarru, katkaise virta ja
kytke päälle ykkösvaihde * , jotta
pyörät lukkiutuisivat.
Aseta tarvittaessa kiila vaihdettavaa
pyörää vinosti vastapäätä olevan
pyörän kohdalle.
Pyöränvaihdon aikana autossa
ei saa olla ketään. Varmista, että
matkustajat siirtyvät turvalliseen
paikkaan tien sivuun.
Älä koskaan mene auton alle, kun
se on nosturin varassa. Käytä puk-
keja.










Pyörän irrottaminen

Työvaiheet


)
Poista kaikkien pyöränmuttereiden
peitekupit työkalulla 3
.

)
Asenna erikoisholkki 4
pyöräavai-
meen 1
kiertääksesi auki lukkopultit.

)
Kierrä muut pultit auki pelkällä pyö-
räavaimella 1
.

)
Aseta nosturi 2
vaihdettavaa pyörää
lähinnä olevaan etunostokohtaan A

tai takanostokohtaan B
.

)
Käytä nosturia 2
, kunnes sen jalka
koskettaa maata. Varmista, että
nosturin jalan keskiviiva on suoraan
nostokohdan A
tai B
alapuolella.

)
Nosta autoa ilmaan, kunnes pyörän
ja maan välissä on riittävästi tilaa
(ehjän) varapyörän asentamiseksi
paikoilleen.

)
Irrota pultit ja laita ne talteen
puhtaaseen paikkaan.

)
Irrota pyörä.



*
automaattisesti ohjatun käsivalin-
taisen vaihteiston asento R
, auto-
maattivaihteiston asento P


.

11
i
190
HYÖDYLLISIÄ TIETOJA

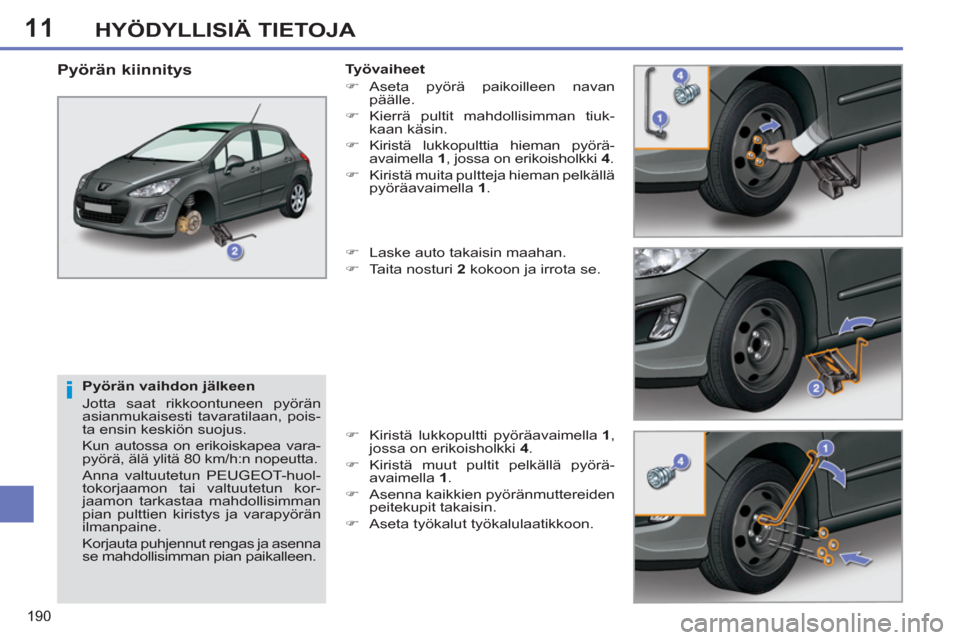

Pyörän vaihdon jälkeen
Jotta saat rikkoontuneen pyörän
asianmukaisesti tavaratilaan, pois-
ta ensin keskiön suojus.
Kun autossa on erikoiskapea vara-
pyörä, älä ylitä 80 km/h:n nopeutta.
Anna valtuutetun PEUGEOT-huol-
tokorjaamon tai valtuutetun kor-
jaamon tarkastaa mahdollisimman
pian pulttien kiristys ja varapyörän
ilmanpaine.
Korjauta puhjennut rengas ja asenna
se mahdollisimman pian paikalleen.


Pyörän kiinnitys

Työvaiheet


)
Aseta pyörä paikoilleen navan
päälle.

)
Kierrä pultit mahdollisimman tiuk-
kaan käsin.

)
Kiristä lukkopulttia hieman pyörä-
avaimella 1
, jossa on erikoisholkki 4
.

)
Kiristä muita pultteja hieman pelkällä
pyöräavaimella 1
.

)
Laske auto takaisin maahan.

)
Taita nosturi 2
kokoon ja irrota se.

)
Kiristä lukkopultti pyöräavaimella 1
,
jossa on erikoisholkki 4
.

)
Kiristä muut pultit pelkällä pyörä-
avaimella 1
.

)
Asenna kaikkien pyöränmuttereiden
peitekupit takaisin.

)
Aseta työkalut työkalulaatikkoon.
