2011 Peugeot 308 SW BL Omistajan käsikirja (in Finnish)

8
ii
135

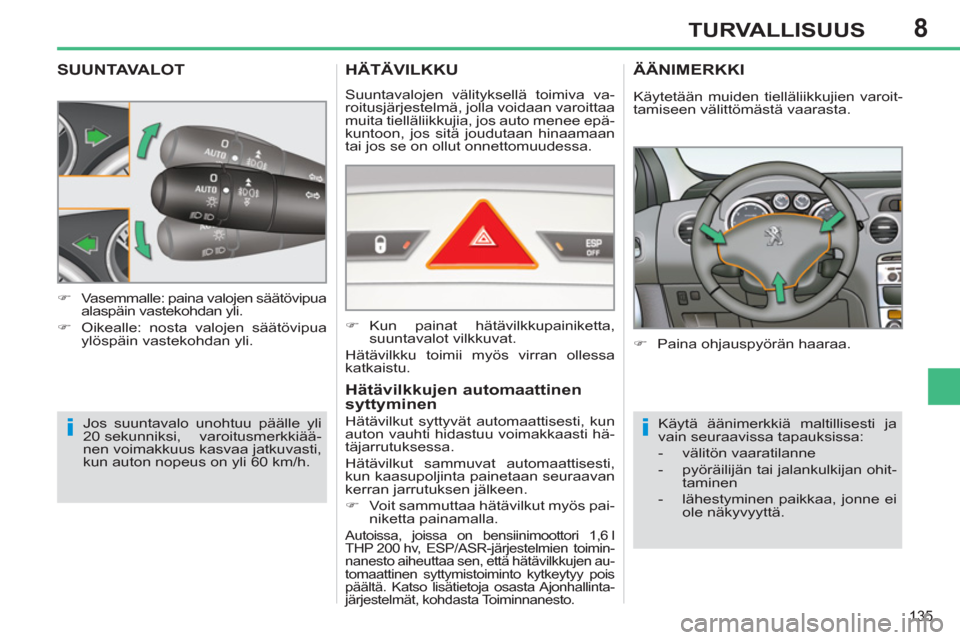

TURVALLISUUS
SUUNTAVALOT
Jos suuntavalo unohtuu päälle yli
20 sekunniksi, varoitusmerkkiää-
nen voimakkuus kasvaa jatkuvasti,
kun auton nopeus on yli 60 km/h.

)
Vasemmalle: paina valojen säätövipua
alaspäin vastekohdan yli.

)
Oikealle: nosta valojen säätövipua
ylöspäin vastekohdan yli.
HÄTÄVILKKU

Suuntavalojen välityksellä toimiva va-
roitusjärjestelmä, jolla voidaan varoittaa
muita tielläliikkujia, jos auto menee epä-
kuntoon, jos sitä joudutaan hinaamaan
tai jos se on ollut onnettomuudessa.


)
Kun painat hätävilkkupainiketta,
suuntavalot vilkkuvat.
Hätävilkku toimii myös virran ollessa
katkaistu.












Hätävilkkujen automaattinen
syttyminen
ÄÄNIMERKKI


)
Paina ohjauspyörän haaraa.
Käytä äänimerkkiä maltillisesti ja
vain seuraavissa tapauksissa:


- välitön vaaratilanne

- pyöräilijän tai jalankulkijan ohit-
taminen

- lähestyminen paikkaa, jonne ei
ole näkyvyyttä.

Käytetään muiden tielläliikkujien varoit-
tamiseen välittömästä vaarasta.
Hätävilkut syttyvät automaattisesti, kun
auton vauhti hidastuu voimakkaasti hä-
täjarrutuksessa.
Hätävilkut sammuvat automaattisesti,
kun kaasupoljinta painetaan seuraavan
kerran jarrutuksen jälkeen.


)
Voit sammuttaa hätävilkut myös pai-
niketta painamalla.

Autoissa, joissa on bensiinimoottori 1,6 l
THP 200 hv, ESP/ASR-järjestelmien toimin-
nanesto aiheuttaa sen, että hätävilkkujen au-
tomaattinen syttymistoiminto kytkeytyy pois
päältä. Katso lisätietoja osasta Ajonhallinta-
järjestelmät, kohdasta Toiminnanesto.

8
!
i
i
i
136
TURVALLISUUS

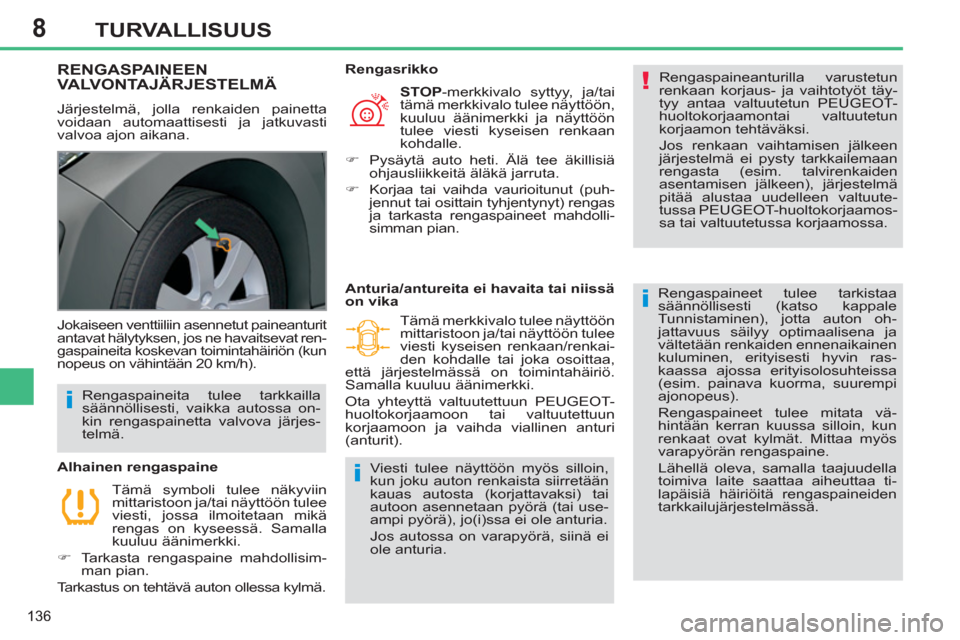

RENGASPAINEENVALVONTAJÄRJESTELMÄ
Järjestelmä, jolla renkaiden painetta
voidaan automaattisesti ja jatkuvasti
valvoa ajon aikana. Rengaspaineanturilla varustetun
renkaan korjaus- ja vaihtotyöt täy-
tyy antaa valtuutetun PEUGEOT-
huoltokorjaamontai valtuutetun
korjaamon tehtäväksi.
Jos renkaan vaihtamisen jälkeen
järjestelmä ei pysty tarkkailemaan
rengasta (esim. talvirenkaiden
asentamisen jälkeen), järjestelmä
pitää alustaa uudelleen valtuute-
tussa PEUGEOT-huoltokorjaamos-
sa tai valtuutetussa korjaamossa.
Rengaspaineet tulee tarkistaa
säännöllisesti (katso kappale
Tunnistaminen), jotta auton oh-
jattavuus säilyy optimaalisena ja
vältetään renkaiden ennenaikainen
kuluminen, erityisesti hyvin ras-
kaassa ajossa erityisolosuhteissa
(esim. painava kuorma, suurempi
ajonopeus).
Rengaspaineet tulee mitata vä-
hintään kerran kuussa silloin, kun
renkaat ovat kylmät. Mittaa myös
varapyörän rengaspaine.
Lähellä oleva, samalla taajuudella
toimiva laite saattaa aiheuttaa ti-
lapäisiä häiriöitä rengaspaineiden
tarkkailujärjestelmässä.
Jokaiseen venttiiliin asennetut paineanturit
antavat hälytyksen, jos ne havaitsevat ren-
gaspaineita koskevan toimintahäiriön (kun
nopeus on vähintään 20 km/h).
Tämä symboli tulee näkyviin
mittaristoon ja/tai näyttöön tulee
viesti, jossa ilmoitetaan mikä
rengas on kyseessä. Samalla
kuuluu äänimerkki.


)
Tarkasta rengaspaine mahdollisim-
man pian.
Tarkastus on tehtävä auton ollessa kylmä.



Alhainen rengaspaine
STOP
-merkkivalo syttyy, ja/tai
tämä merkkivalo tulee näyttöön,
kuuluu äänimerkki ja näyttöön
tulee viesti kyseisen renkaan
kohdalle.


)
Pysäytä auto heti. Älä tee äkillisiä
ohjausliikkeitä äläkä jarruta.

)
Korjaa tai vaihda vaurioitunut (puh-
jennut tai osittain tyhjentynyt) rengas
ja tarkasta rengaspaineet mahdolli-
simman pian.

Rengasrikko
Rengaspaineita tulee tarkkailla
säännöllisesti, vaikka autossa on-
kin rengaspainetta valvova järjes-
telmä.
Anturia/antureita ei havaita tai niissä
on vika
Tämä merkkivalo tulee näyttöön
mittaristoon ja/tai näyttöön tulee
viesti kyseisen renkaan/renkai-
den kohdalle tai joka osoittaa,
että järjestelmässä on toimintahäiriö.
Samalla kuuluu äänimerkki.
Ota yhteyttä valtuutettuun PEUGEOT-
huoltokorjaamoon tai valtuutettuun
korjaamoon ja vaihda viallinen anturi
(anturit).
Viesti tulee näyttöön myös silloin,
kun joku auton renkaista siirretään
kauas autosta (korjattavaksi) tai
autoon asennetaan pyörä (tai use-
ampi pyörä), jo(i)ssa ei ole anturia.
Jos autossa on varapyörä, siinä ei
ole anturia.

8
!
i
!
137
TURVALLISUUS
HÄTÄJARRUTUSTEHOSTIN-
JÄRJESTELMÄT
Joukko lisäjärjestelmiä, jotka auttavat
auton kuljettajaa hätätapauksissa jarrut-
tamaan turvallisesti ja mahdollisimman
tehokkaasti. Järjestelmiä ovat seuraavat:


- ABS-jarrut eli lukkiutumaton jarru-
järjestelmä

- REF-järjestelmä eli elektroninen jar-
ruvoiman jako

- hätäjarrutustehostin (AFU).


ABS-jarrut eli lukkiutumaton
jarrujärjestelmä sekä
elektroninen jarrupaineen jako
Toisiinsa yhteydessä olevat järjestel-
mät, jotka lisäävät auton hallittavuutta
ja ajoneuvon vakautta jarrutettaessa,
etenkin huonokuntoisella tai liukkaalla
tienpinnalla.

Jos joudut hätäjarrutustilantee-
seen, paina jarrupoljinta täydellä
voimalla ja pidä poljinpaine vakiona.
Jos joudut vaihtamaan pyörän
(renkaan ja vanteen), tarkista, että
se vastaa valmistajan vaatimuksia.


Toimintahäiriö
Jos oheinen merkkivalo syt-
tyy, kuuluu varoitusääni ja mo-
nitoiminäyttöön tulee viesti,
kyseessä on ABS-järjestelmän
toimintahäiriö. Jos autolla jarrutetaan täl-
löin, auton hallinta voidaan menettää. Jos oheinen merkkivalo, joka
on kytketty STOP
- ja ABS
-va-
roitusvaloihin, syttyy, kuuluu va-
roitusääni ja monitoiminäyttöön
tulee viesti, kyseessä on elektronisen
jarrupaineenjakojärjestelmän toimin-
tahäiriö. Jos autolla jarrutetaan tällöin,
auton hallinta voidaan menettää.

Pysäytä auto välittömästi heti, kun
se muuta liikennettä vaarantamatta
on mahdollista.



Hätäjarrutustehostin

Tämän järjestelmän avulla saavutetaan
vaaratilanteessa nopeammin sopiva jarrupaine, minkä seurauksena jarru-
tusmatka lyhenee.
Aktivointi
ABS-järjestelmä toimii automaattisesti
välittömästi, jos pyörät pyrkivät lukkiu-
tumaan.
Normaalisti toimiessaan ABS-järjestelmä
saattaa aiheuttaa pientä jarrupolkimen
tärinää.

Järjestelmän aktivointi

Järjestelmä laukeaa jarrupolkimen pai-
nuessa nopeasti alas.

Tämän ansiosta jarrupolkimen vastus
pienenee ja jarrutus tehostuu.
Molemmissa tapauksissa ota yhteys PEUGEOT-
verkostoon tai valtuutettuun korjaamoon.
Paina jarrupoljinta voimakkaasti jayhtäjaksoisesti alas koko hätäjarru-tuksen ajan äläkä löysää jarrupoljinta.
HÄTÄ- TAI HUOLTOPUHELU(EI SUOMESSA)

Tämän järjestelmän avulla voit soittaa
hätä- tai huoltopuhelun hätäkeskukseen
tai PEUGEOT-palvelunumeroon.
Lisätietoja järjestelmän toiminnasta
saat luvusta "Audio ja telematiikka".

8
!
138
TURVALLISUUS
ASR-/ESP-järjestelmät paranta-
vat ajoturvallisuutta, jos kuljettajan
ajotapa on normaali. Järjestelmien
tarkoituksena ei ole saada ketään
ottamaan ylimääräisiä riskejä ja
ajamaan liian lujaa.
Järjestelmien toimivuus on taattu
ehdolla, että valmistajan antamia
ohjeita noudatetaan koskien:


- pyöriä (renkaat ja vanteet),

- jarrujärjestelmän osia,

- elektronisia komponentteja,

- asennus- ja huoltomenettelyjä.
Aina törmäyksen jälkeen, tarkas-
tuta järjestelmät valtuutetussa
PEUGEOT -huoltoliikkeessä tai
valtuutetussa korjaamossa.


Järjestelmien poiskytkentä
Erityisolosuhteissa (käynnistettäessä ajo-
neuvoa, joka on juuttunut lumeen, peh-
meään maaperään jne.) voi auttaa, jos
ASR- ja ESP-järjestelmät kytketään pois
käytöstä. Näin auto saadaan helpommin
liikkeelle, kun pyörien annetaan luistaa ja
hakeutua pinnalle, jolla pito on parempi.


)
Paina ESP OFF
-painiketta, joka on
kojelaudan keskellä.

Mittariston merkkivalon sekä pai-
nikkeen merkkivalon syttyminen
kertovat ASR- ja ESP-järjestelmien
kytkeytymisestä pois toiminnasta.
Autoissa, joissa on bensiinimoottori 1,6 l
THP 200 hv, tämä toimenpide kytkee pois
päältä myös hätävilkkujen automaattisen
syttymisen.

Järjestelmien kytkeminen uudelleen
käyttöön
Järjestelmät aktivoituvat uudelleen automaat-
tisesti aina sytytysvirran katkaisemisen jälkeen
sekä yli 50 km/h:n vauhdissa (lukuunottamat-
ta bensiinimoottoria 1,6 l THP 200 hv).


)
Paina uudelleen painiketta ESP OFF

järjestelmien aktivoimiseksi käsin.


Toimintahäiriö

Jos järjestelmissä ilmenee toi-
mintahäiriö, tämä merkkivalo
syttyy. Tämän lisäksi kuuluu
äänimerkki ja näytölle ilmestyy
viesti.
Tarkistuta järjestelmät PEUGEOT -verk-
koon kuuluvassa liikkeessä tai valtuute-
tussa korjaamossa.
AJONHALLINTAJÄRJESTELMÄT

Aktivointi
Järjestelmät aktivoituvat automaattisesti
aina, kun auto käynnistetään.
Ne käynnistyvät aina, kun auton pidossa
tai ajolinjassa on ongelmia.

Luistonesto (ASR) ja
ajovakaudenhallinta (ESP)
Tämän osoitukseksi merkkivalo
vilkkuu näytössä.

ASR-luistonestojärjestelmä korjaa pyö-
rien liikkuvuutta siten, että pyörät eivät
pääse luisumaan. Järjestelmä vaikuttaa
vetävien pyörien jarruihin ja moottorin
käyntinopeuteen.
Ajovakauden hallintajärjestelmä ESP
jarruttaa joko yhtä tai useampaa pyö-
rää ja moottorin käyntinopeutta fysiikan
lakien sallimissa rajoissa, jotta auto py-
syisi kuljettajan haluamalla ajolinjalla. Autoissa, joissa on bensiinimoottori 1,6 l
THP 200 hv, tämä toimenpide kytkee
päälle myös hätävilkkujen automaatti-
sen syttymisen.

8
139
TURVALLISUUS
TURVAVYÖT

Etuturvavyöt


Etuturvavöissä on pyrotekninen kiristin- ja
voimanrajoitinjärjestelmä.
Tämä järjestelmä parantaa turvallisuut-
ta etuistuimilla etu- ja sivutörmäyksissä.
Törmäyksen voimakkuuden mukaan
kiristinjärjestelmä kiristää vyöt heti ja
painaa ne näin tiukemmin istujan kehoa
vasten.
Kiristimillä varustetut turvavyöt ovat val-
miustilassa heti sytytysvirran kytkemisen
jälkeen.
Voimanrajoitin vähentää vyön istujan
rintakehään kohdistamaa painettaja pa-
rantaa näin turvavyön antamaa suojaa.










Lukitseminen

Lukituksen avaaminen


)
Paina lukon punaista painiketta.

)
Anna turvavyön kelautua hitaasti.

Korkeuden säätö


)
Vedä hihnasta ja aseta solki lukkoon.

)
Tarkista lukkiutuminen vetämällä
hihnasta.


)
Kun haluat laskea kiinnityskohtaa, pu-
rista kytkintä A
ja liu'uta sitä alaspäin.

)
Kun haluat nostaa kiinnityskohtaa,
liu'uta kytkintä A
ylöspäin.

8
140
TURVALLISUUS

Turvavyö lukitsematta -merkkivalo
Kun sytytysvirta kytketään, eikä
kuljettaja ja/tai etumatkusta-
ja ole kytkenyt turvavyötään,
tämä merkkivalo syttyy joko
mittaristossa tai turvavyön ja etumat-
kustajan etuturvatyynyn merkkivalojen
näytössä.
Tämä merkkivalo vilkkuu ja voimistuva
äänimerkki kuuluu noin 20 km/h:n no-
peudesta lähtien kahden minuutin ajan.
Kun kaksi minuuttia on kulunut, tämä
merkkivalo jää palamaan siihen saak-
ka, kunnes kuljettaja ja/tai etumatkustaja
lukitsee turvavyön.

*
Mallin ja/tai kohdemaan mukaan.
Turvavyö lukitsematta -
merkkivalojen näyttö


1.
Turvavyö lukitsematta edessä

2.
Kuljettajan turvavyö lukitsematta

3.
Etumatkustajan turvavyö
lukitsematta *

Turvavyön ja etumatkustajan etuturva-
tyynyn merkkivalojen näytössä vastaava
merkkivalo 2
tai 3
syttyy punaisena, jos
vyötä ei ole lukittu tai se on irronnut.


Takaturvavyöt

Kaikilla takapaikoilla on kol-
mipisteturvavyö, jossa on
pyrotekninen esikiristin. Ta-
kasivupaikkojen turvavöissä
on lisäksi voimanrajoitin.

Lukitseminen


)
Vedä hihnasta ja aseta solki lukkoon.

)
Tarkista lukitus vetämällä hihnasta.


Lukituksen avaaminen


)
Paina lukon punaista painiketta.

)
Anna turvavyön kelautua hitaasti.

)
Kun kyseessä on sivupaikan tur-
vavyö, nosta selkänojan yläosassa
olevaa pidikettä, jotta solki ei kolhi
sivuverhoilua.

8
141
TURVALLISUUS

Lukituksen avaaminen


)
Paina lukon punaista painiketta.

)
Annan turvavyön kelautua hitaasti.

)
Kun kyseessä on sivupaikan tur-
vavyö, nosta selkänojan yläosassa
olevaa pidikettä, jotta solki ei kolhi
sivuverhoilua.

Turvavyön aukeamisen merkkivalo
Tämä merkkivalo syttyy joko
mittaristossa tai turvavyön ja
etumatkustajan etuturvatyynyn
merkkivalojen näytössä, kun
yksi tai useampi takamatkustajista avaa
turvavyönsä.
Kun auton nopeus saavuttaa noin
20 km/h, tämä merkkivalo vilkkuu ja
samalla kuuluu voimistuva äänimerk-
ki noin kahden minuutin ajan. Kahden
minuutin kuluttua tämä merkkivalo jää
palamaan, kunnes yksi tai useampi ta-
kamatkustajista on lukinnut turvavyön.

1.
Turvavyö lukitsematta takana

4.
Oikean takaturvavyön merkkivalo

5.

Keskimmäisen takaturvavyön merkkivalo


6.
Vasemman takaturvavyön merkkivalo
Turvavyön aukeamisen
merkkivalojen näyttö
Jos turvavyö ei ole kiinnitetty, kun sy-
tytysvirta kytketään, kun moottori on
käynnissä tai kun ajoneuvo liikkuu alle
20 km/h:n nopeudella, vastaavat merk-
kivalot 4
, 5
ja 6
syttyvät ja palavat noin
30 sekuntia punaisena.
Kun auto liikkuu yli 20 km/h:n nopeu-
della ja takamatkustaja avaa turvavyön,
vastaava merkkivalo 4
, 5
tai 6
syttyy ja
palaa punaisena. Samalla kuuluu merk-
kiääni ja monitoiminäyttöön tulee viesti.











2. istuinrivin turvavyöt

Kaikilla takapaikoilla on kol-
mipisteturvavyö, jossa on
voimanrajoitin. Takasivupaikkojen tur-
vavöissä on lisäksi pyrotekninen esiki-
ristin.

Lukitseminen


)
Vedä hihnasta ja aseta solki lukkoon.

)
Tarkista lukitus vetämällä hihnasta.

8
i
i
142
TURVALLISUUS

2. istuinrivin
keskipaikan turvavyö

Kiinnittäminen paikalleen
Irrottaminen


)
Paina ensin lukon B
ja tämän jäl-
keen lukon A
punaista painiketta.

)
Anna hihnan kelautua hitaasti ja
aseta salpa B
ja tämän jälkeen sal-
pa A
katon kiinnityspisteeseen.



3. istuinrivin turvavyöt


Kiinnittäminen


)
Vedä turvavyötä ja työnnä salpa C

lukkoon tavaratilan sivupaneelin
puolella.

)
Työnnä salpa D
toisen puolen luk-
koon.

)
Tarkista kummankin salvan lukitus
vetämällä hihnasta.


)
Vedä vyötä ja työnnä salpa A
va-
sempaan lukkoon.

)
Työnnä salpa B
oikeaan lukkoon.

)
Tarkista jokaisen lukon lukitus vetä-
mällä turvavyöstä.

3. istuinrivin turvavyöt on kiinnitetty ta-
kapylväiden kulmiin ja kattoon. Käytä aina takasivupaikkojen tur-
vavöitä keskelle siirretyillä 2. istuin-
rivin sivuistuimilla.

Irrottaminen


)
Paina ensin lukon D
ja tämän jälkeen
lukon C
punaista painiketta.

)
Anna hihnan kelautua hitaasti ja
aseta salpa D
ja tämän jälkeen sal-
pa C
katon kiinnityspisteeseen.

2. istuinrivin keskipaikan turvavyö on
kiinnitetty kattoon vasemmalle taakse.
3. istuinrivin (SW, jossa on erilliset
istuimet takana) turvavyöissä ei ole
avauksen tunnistinta.
