2011 Peugeot 308 SW BL Omistajan käsikirja (in Finnish)

7
127

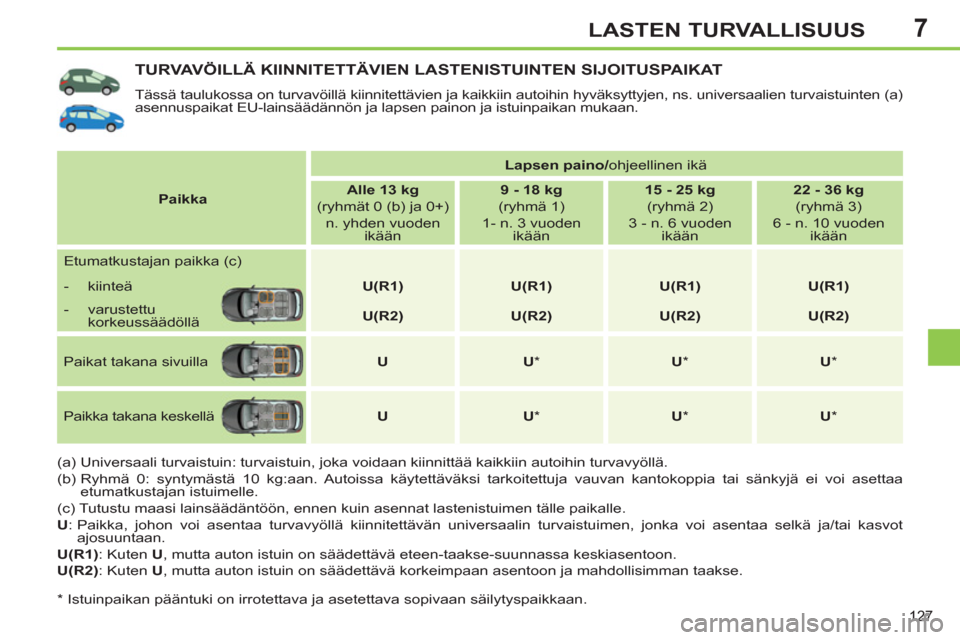

LASTEN TURVALLISUUS
TURVAVÖILLÄ KIINNITETTÄVIEN LASTENISTUINTEN SIJOITUSPAIKAT
Tässä taulukossa on turvavöillä kiinnitettävien ja kaikkiin autoihin hyväksyttyjen, ns. universaalien turvaistuinten (a)
asennuspaikat EU-lainsäädännön ja lapsen painon ja istuinpaikan mukaan.
(a) Universaali turvaistuin: turvaistuin, joka voidaan kiinnittää kaikkiin autoihin turvavyöllä.
(b) Ryhmä 0: syntymästä 10 kg:aan. Autoissa käytettäväksi tarkoitettuja vauvan kantokoppia tai sänkyjä ei voi asettaa
etumatkustajan istuimelle.
(c) Tutustu maasi lainsäädäntöön, ennen kuin asennat lastenistuimen tälle paikalle.

U
: Paikka, johon voi asentaa turvavyöllä kiinnitettävän universaalin turvaistuimen, jonka voi asentaa selkä ja/tai kasvot
ajosuuntaan.

U(R1)
: Kuten U
, mutta auton istuin on säädettävä eteen-taakse-suunnassa keskiasentoon.

U(R2)
: Kuten U
, mutta auton istuin on säädettävä korkeimpaan asentoon ja mahdollisimman taakse.

*
Istuinpaikan pääntuki on irrotettava ja asetettava sopivaan säilytyspaikkaan.

Paikka



Lapsen paino/
ohjeellinen ikä


Alle 13 kg


(ryhmät 0 (b) ja 0+)
n. yhden vuoden
ikään

9 - 18 kg


(ryhmä 1)
1- n. 3 vuoden
ikään

15 - 25 kg


(ryhmä 2)
3 - n. 6 vuoden
ikään

22 - 36 kg


(ryhmä 3)
6 - n. 10 vuoden
ikään

Etumatkustajan paikka (c)



- kiinteä


U(R1)



U(R1)



U(R1)



U(R1)





- varustettu
korkeussäädöllä


U(R2)



U(R2)



U(R2)



U(R2)



Paikat takana sivuilla

U



U

*


U

*


U

*


Paikka takana keskellä

U



U

*


U

*


U

*

7
128

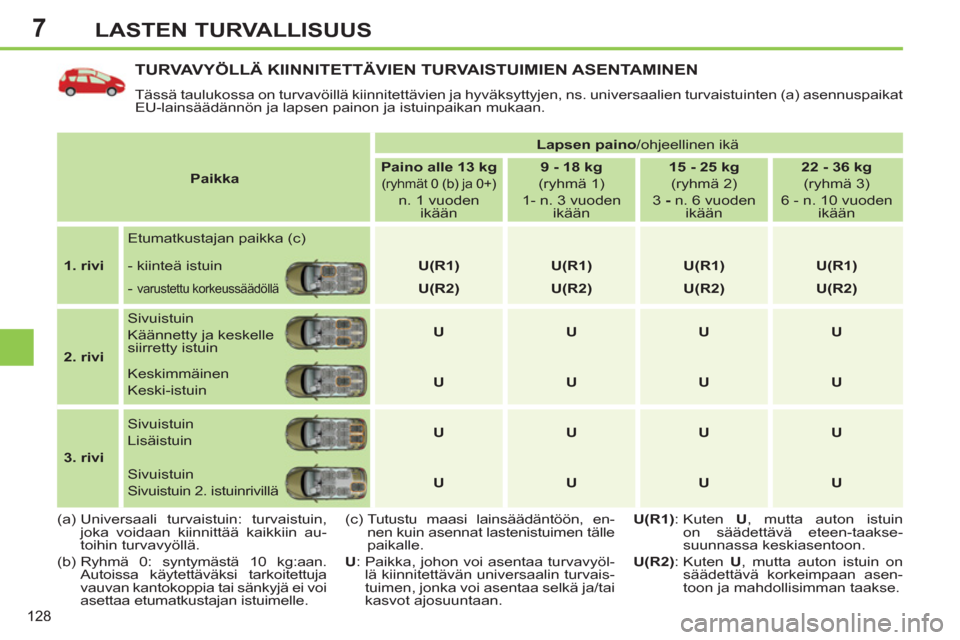

LASTEN TURVALLISUUS
TURVAVYÖLLÄ KIINNITETTÄVIEN TURVAISTUIMIEN ASENTAMINEN
Tässä taulukossa on turvavöillä kiinnitettävien ja hyväksyttyjen, ns. universaalien turvaistuinten (a) asennuspaikat
EU-lainsäädännön ja lapsen painon ja istuinpaikan mukaan.
(a) Universaali turvaistuin: turvaistuin,
joka voidaan kiinnittää kaikkiin au-
toihin turvavyöllä.
(b) Ryhmä 0: syntymästä 10 kg:aan.
Autoissa käytettäväksi tarkoitettuja
vauvan kantokoppia tai sänkyjä ei voi
asettaa etumatkustajan istuimelle.

Paikka



Lapsen paino
/ohjeellinen ikä


Paino alle 13 kg


(ryhmät 0 (b) ja 0+)
n. 1 vuoden
ikään

9 - 18 kg


(ryhmä 1)
1- n. 3 vuoden
ikään

15 - 25 kg


(ryhmä 2)
3 -
n. 6 vuoden
ikään

22 - 36 kg


(ryhmä 3)
6 - n. 10 vuoden
ikään


1. rivi

Etumatkustajan paikka (c)








- kiinteä istuin

U

(R1)



U(R1)



U



(R1)



U(R1)


-
varustettu korkeussäädöllä


U

(R2)



U(R2)



U(R2)



U(R2)




2. rivi

Sivuistuin
Käännetty ja keskelle
siirretty istuin

U



U



U



U


Keskimmäinen
Keski-istuin

U



U



U



U




3. rivi

Sivuistuin
Lisäistuin

U



U



U



U


Sivuistuin
Sivuistuin 2. istuinrivillä

U



U



U



U


(c) Tutustu maasi lainsäädäntöön, en-
nen kuin asennat lastenistuimen tälle
paikalle.

U
: Paikka, johon voi asentaa turvavyöl-
lä kiinnitettävän universaalin turvais-
tuimen, jonka voi asentaa selkä ja/tai
kasvot ajosuuntaan.
U(R1)
: Kuten U
, mutta auton istuin
on säädettävä eteen-taakse-
suunnassa keskiasentoon.

U(R2)
: Kuten U
, mutta auton istuin on
säädettävä korkeimpaan asen-
toon ja mahdollisimman taakse.

7
!
129
LASTEN TURVALLISUUS

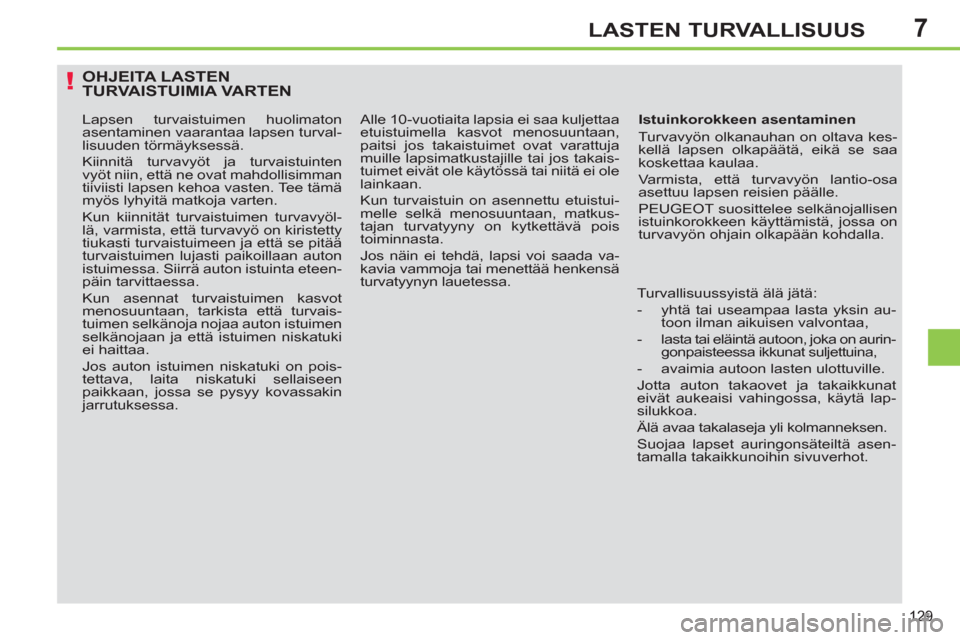

OHJEITA LASTEN TURVAISTUIMIA VARTEN


Istuinkorokkeen asentaminen
Turvavyön olkanauhan on oltava kes-
kellä lapsen olkapäätä, eikä se saa
koskettaa kaulaa.
Varmista, että turvavyön lantio-osa
asettuu lapsen reisien päälle.
PEUGEOT suosittelee selkänojallisen
istuinkorokkeen käyttämistä, jossa on
turvavyön ohjain olkapään kohdalla.
Turvallisuussyistä älä jätä:


- yhtä tai useampaa lasta yksin au-
toon ilman aikuisen valvontaa,

- lasta tai eläintä autoon, joka on aurin-
gonpaisteessa ikkunat suljettuina,

- avaimia autoon lasten ulottuville.
Jotta auton takaovet ja takaikkunat
eivät aukeaisi vahingossa, käytä lap-
silukkoa.
Älä avaa takalaseja yli kolmanneksen.
Suojaa lapset auringonsäteiltä asen-
tamalla takaikkunoihin sivuverhot.
Lapsen turvaistuimen huolimaton
asentaminen vaarantaa lapsen turval-
lisuuden törmäyksessä.
Kiinnitä turvavyöt ja turvaistuinten
vyöt niin, että ne ovat mahdollisimman
tiiviisti lapsen kehoa vasten. Tee tämä
myös lyhyitä matkoja varten.
Kun kiinnität turvaistuimen turvavyöl-
lä, varmista, että turvavyö on kiristetty
tiukasti turvaistuimeen ja että se pitää
turvaistuimen lujasti paikoillaan auton
istuimessa. Siirrä auton istuinta eteen-
päin tarvittaessa.
Kun asennat turvaistuimen kasvot
menosuuntaan, tarkista että turvais-
tuimen selkänoja nojaa auton istuimen
selkänojaan ja että istuimen niskatuki
ei haittaa.
Jos auton istuimen niskatuki on pois-
tettava, laita niskatuki sellaiseen
paikkaan, jossa se pysyy kovassakin
jarrutuksessa. Alle 10-vuotiaita lapsia ei saa kuljettaa
etuistuimella kasvot menosuuntaan,
paitsi jos takaistuimet ovat varattuja
muille lapsimatkustajille tai jos takais-
tuimet eivät ole käytössä tai niitä ei ole
lainkaan.
Kun turvaistuin on asennettu etuistui-
melle selkä menosuuntaan, matkus-
tajan turvatyyny on kytkettävä pois
toiminnasta.
Jos näin ei tehdä, lapsi voi saada va-
kavia vammoja tai menettää henkensä
turvatyynyn lauetessa.

7
i
130

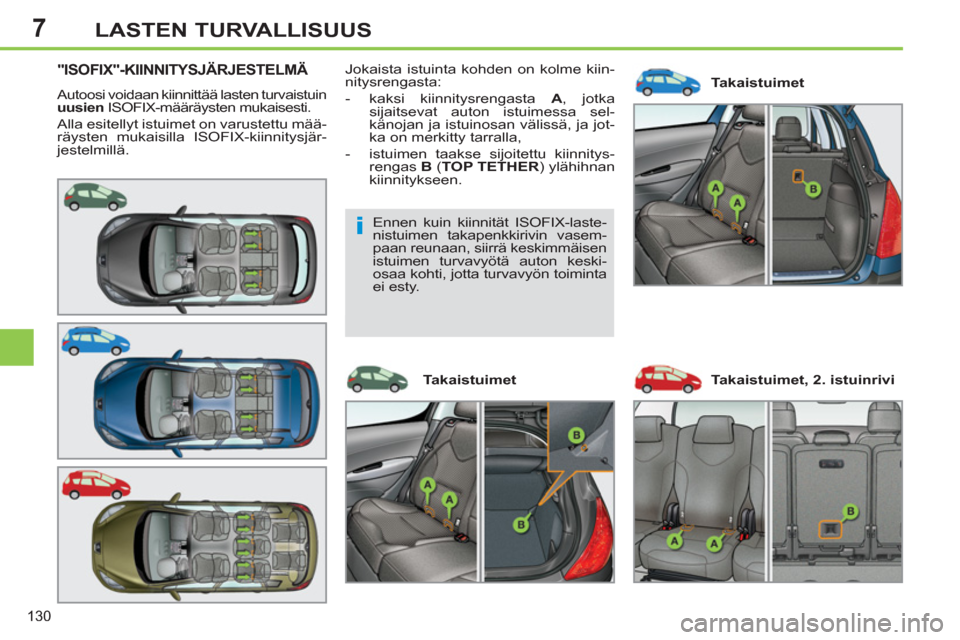

LASTEN TURVALLISUUS
"ISOFIX"-KIINNITYSJÄRJESTELMÄ
Autoosi voidaan kiinnittää lasten turvaistuin
uusien
ISOFIX-määräysten mukaisesti.

Alla esitellyt istuimet on varustettu mää-
räysten mukaisilla ISOFIX-kiinnitysjär-
jestelmillä. Takaistuimet Jokaista istuinta kohden on kolme kiin-
nitysrengasta:


- kaksi kiinnitysrengasta A
, jotka
sijaitsevat auton istuimessa sel-
känojan ja istuinosan välissä, ja jot-
ka on merkitty tarralla,

- istuimen taakse sijoitettu kiinnitys-
rengas B
( TOP TETHER
) ylähihnan
kiinnitykseen .



Takaistuimet Takaistuimet, 2. istuinrivi

Ennen kuin kiinnität ISOFIX-laste-
nistuimen takapenkkirivin vasem-
paan reunaan, siirrä keskimmäisen
istuimen turvavyötä auton keski-
osaa kohti, jotta turvavyön toiminta
ei esty.

7
i
!
i
131
LASTEN TURVALLISUUS

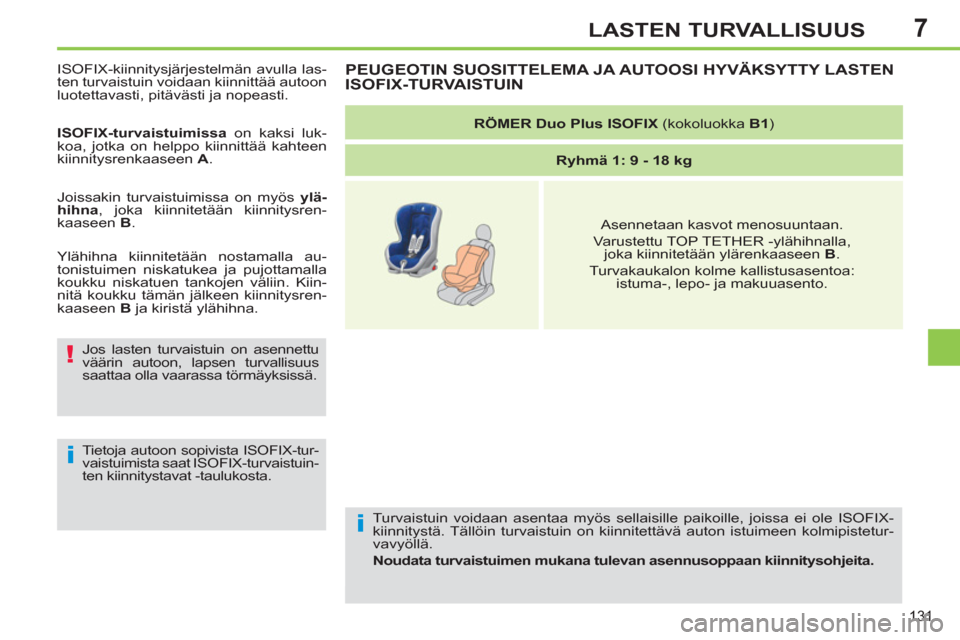

Turvaistuin voidaan asentaa myös sellaisille paikoille, joissa ei ole ISOFIX-
kiinnitystä. Tällöin turvaistuin on kiinnitettävä auton istuimeen kolmipistetur-
vavyöllä.

Noudata turvaistuimen mukana tulevan asennusoppaan kiinnitysohjeita.
PEUGEOTIN SUOSITTELEMA JA AUTOOSI HYVÄKSYTTY LASTEN
ISOFIX-TURVAISTUIN


RÖMER Duo Plus ISOFIX
(kokoluokka B1
)


Ryhmä 1: 9 - 18 kg





Asennetaan kasvot menosuuntaan.
Varustettu TOP TETHER -ylähihnalla,
joka kiinnitetään ylärenkaaseen B
.
Turvakaukalon kolme kallistusasentoa:
istuma-, lepo- ja makuuasento. ISOFIX-kiinnitysjärjestelmän avulla las-
ten turvaistuin voidaan kiinnittää autoon
luotettavasti, pitävästi ja nopeasti.

ISOFIX-turvaistuimissa
on kaksi luk-
koa, jotka on helppo kiinnittää kahteen
kiinnitysrenkaaseen A
.
Joissakin turvaistuimissa on myös ylä-
hihna
, joka kiinnitetään kiinnitysren-
kaaseen B
.
Jos lasten turvaistuin on asennettu
väärin autoon, lapsen turvallisuus
saattaa olla vaarassa törmäyksissä.
Tietoja autoon sopivista ISOFIX-tur-
vaistuimista saat ISOFIX-turvaistuin-
ten kiinnitystavat -taulukosta. Ylähihna kiinnitetään nostamalla au-
tonistuimen niskatukea ja pujottamalla
koukku niskatuen tankojen väliin. Kiin-
nitä koukku tämän jälkeen kiinnitysren-
kaaseen B
ja kiristä ylähihna.

7
132

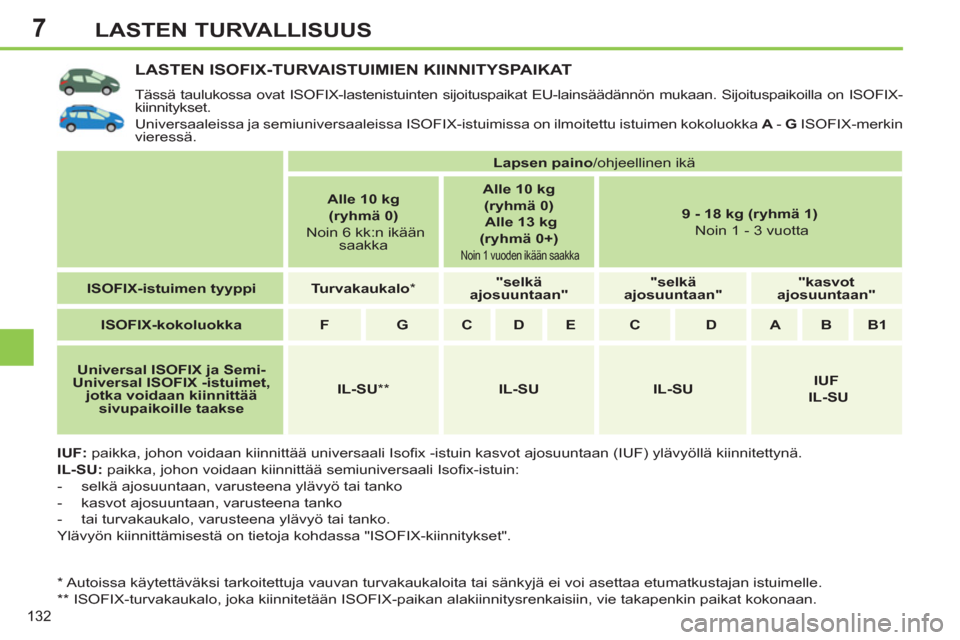

LASTEN TURVALLISUUS
LASTEN ISOFIX-TURVAISTUIMIEN KIINNITYSPAIKAT
Tässä taulukossa ovat ISOFIX-lastenistuinten sijoituspaikat EU-lainsäädännön mukaan. Sijoituspaikoilla on ISOFIX-
kiinnitykset.
Universaaleissa ja semiuniversaaleissa ISOFIX-istuimissa on ilmoitettu istuimen kokoluokka A
- G
ISOFIX-merkin
vieressä.

IUF:
paikka, johon voidaan kiinnittää universaali Isofi x -istuin kasvot ajosuuntaan (IUF) ylävyöllä kiinnitettynä.

IL-SU:
paikka, johon voidaan kiinnittää semiuniversaali Isofi x-istuin:


- selkä ajosuuntaan, varusteena ylävyö tai tanko

- kasvot ajosuuntaan, varusteena tanko

- tai turvakaukalo, varusteena ylävyö tai tanko.
Ylävyön kiinnittämisestä on tietoja kohdassa "ISOFIX-kiinnitykset".

* Autoissa käytettäväksi tarkoitettuja vauvan turvakaukaloita tai sänkyjä ei voi asettaa etumatkustajan istuimelle.

** ISOFIX-turvakaukalo, joka kiinnitetään ISOFIX-paikan alakiinnitysrenkaisiin, vie takapenkin paikat kokonaan.



Lapsen paino
/ ohjeellinen ikä



Alle 10 kg
(ryhmä 0)

Noin 6 kk:n i kään
saakka

Alle 10 kg
(ryhmä 0)

Alle 13 kg
(ryhmä 0+)

Noin 1 vuoden ikään saakka



9 - 18 kg (ryhmä 1)

Noin 1 - 3 vuotta



ISOFIX-istuimen tyyppi



Turvakaukalo

*


"selkä
ajosuuntaan"



"selkä
ajosuuntaan"



"kasvot
ajosuuntaan"




ISOFIX-kokoluokka



F


G


C



D



E



C



D



A



B



B1




Universal ISOFIX ja Semi-
Universal ISOFIX -istuimet,
jotka voidaan kiinnittää

sivupaikoille taakse



IL-SU

**


IL-SU



IL-SU



IUF

IL-SU

7
133

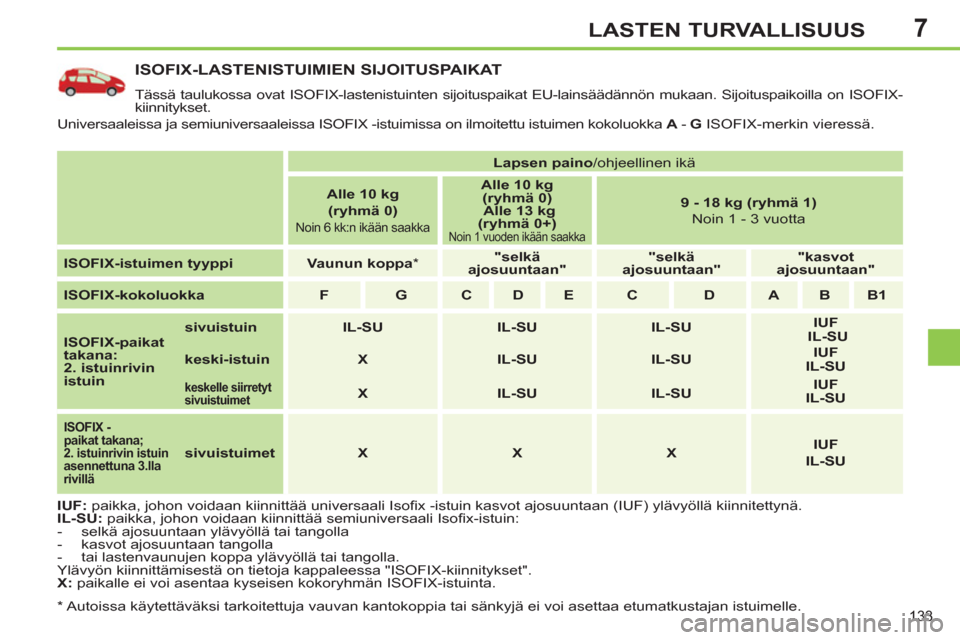

LASTEN TURVALLISUUS
ISOFIX-LASTENISTUIMIEN SIJOITUSPAIKAT

Tässä taulukossa ovat ISOFIX-lastenistuinten sijoituspaikat EU-lainsäädännön mukaan. Sijoituspaikoilla on ISOFIX-
kiinnitykset.
Universaaleissa ja semiuniversaaleissa ISOFIX -istuimissa on ilmoitettu istuimen kokoluokka A
- G
ISOFIX-merkin vieressä
.

IUF:
paikka, johon voidaan kiinnittää universaali Isofi x -istuin kasvot ajosuuntaan (IUF) ylävyöllä kiinnitettynä.

IL-SU:
paikka, johon voidaan kiinnittää semiuniversaali Isofi x-istuin:


- selkä ajosuuntaan ylävyöllä tai tangolla

- kasvot ajosuuntaan tangolla

- tai lastenvaunujen koppa ylävyöllä tai tangolla.
Ylävyön kiinnittämisestä on tietoja kappaleessa "ISOFIX-kiinnitykset".

X:
paikalle ei voi asentaa kyseisen kokoryhmän ISOFIX-istuinta.



Lapsen paino
/ohjeellinen ikä


Alle 10 kg
(ryhmä 0)

Noin 6 kk:n ikään saakka



Alle 10 kg
(ryhmä 0)

Alle 13 kg
(ryhmä 0+)

Noin 1 vuoden ikään saakka



9 - 18 kg (ryhmä 1)

Noin 1 - 3 vuotta


ISOFIX-istuimen tyyppi



Vaunun koppa

*


"selkä
ajosuuntaan"



"selkä
ajosuuntaan"



"kasvot
ajosuuntaan"




ISOFIX-kokoluokka



F


G


C



D



E



C



D



A



B



B1




ISOFIX-paikat
takana:
2. istuinrivin
istuin



sivuistuin



IL-SU



IL-SU



IL-SU



IUF

IL-SU




keski-istuin



X



IL-SU



IL-SU



IUF
IL-SU





keskelle siirretyt
sivuistuimet



X



IL-SU



IL-SU



IUF
IL-SU





ISOFIX -
paikat takana;
2. istuinrivin istuin
asennettuna 3.lla
rivillä




sivuistuimet



X



X



X



IUF
IL-SU



* Autoissa käytettäväksi tarkoitettuja vauvan kantokoppia tai sänkyjä ei voi asettaa etumatkustajan istuimelle.

7
!
!
134
LASTEN TURVALLISUUS

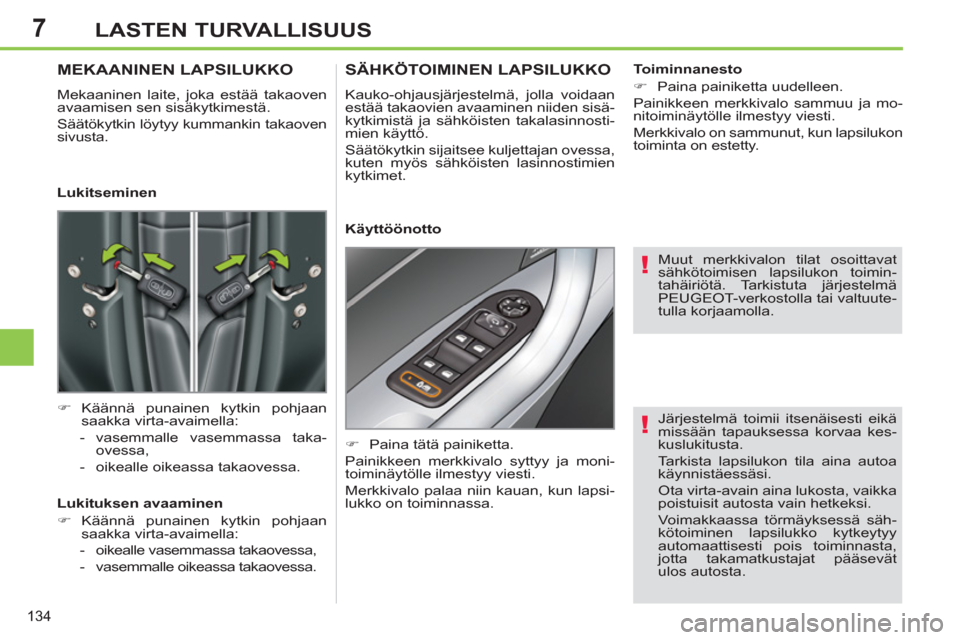

Järjestelmä toimii itsenäisesti eikä
missään tapauksessa korvaa kes-
kuslukitusta.
Tarkista lapsilukon tila aina autoa
käynnistäessäsi.
Ota virta-avain aina lukosta, vaikka
poistuisit autosta vain hetkeksi.
Voimakkaassa törmäyksessä säh-
kötoiminen lapsilukko kytkeytyy
automaattisesti pois toiminnasta,
jotta takamatkustajat pääsevät
ulos autosta.








MEKAANINEN LAPSILUKKO

Mekaaninen laite, joka estää takaoven
avaamisen sen sisäkytkimestä.
Säätökytkin löytyy kummankin takaoven
sivusta.


)
Käännä punainen kytkin pohjaan
saakka virta-avaimella:


- vasemmalle vasemmassa taka-
ovessa,

- oikealle oikeassa takaovessa.


SÄHKÖTOIMINEN LAPSILUKKO

Kauko-ohjausjärjestelmä, jolla voidaan
estää takaovien avaaminen niiden sisä-
kytkimistä ja sähköisten takalasinnosti-
mien käyttö.
Säätökytkin sijaitsee kuljettajan ovessa,
kuten myös sähköisten lasinnostimien
kytkimet.


)
Paina tätä painiketta.
Painikkeen merkkivalo syttyy ja moni-
toiminäytölle ilmestyy viesti.
Merkkivalo palaa niin kauan, kun lapsi-
lukko on toiminnassa.
Lukitseminen

Lukituksen avaaminen


)
Käännä punainen kytkin pohjaan
saakka virta-avaimella:


- oikealle vasemmassa takaovessa,

- vasemmalle oikeassa takaovessa.



Käyttöönotto
Toiminnanesto


)
Paina painiketta uudelleen.
Painikkeen merkkivalo sammuu ja mo-
nitoiminäytölle ilmestyy viesti.
Merkkivalo on sammunut, kun lapsilukon
toiminta on estetty.
Muut merkkivalon tilat osoittavat
sähkötoimisen lapsilukon toimin-
tahäiriötä. Tarkistuta järjestelmä
PEUGEOT-verkostolla tai valtuute-
tulla korjaamolla.
