2011 Peugeot 308 SW BL Omistajan käsikirja (in Finnish)

11
!
!
!
191
HYÖDYLLISIÄ TIETOJA

Sähköiskun vaara

Kaasupurkausvalot (D1S-35W) on vaih-
datettava valtuutetussa PEUGEOT-
huoltokorjaamossa tai valtuutetussa
korjaamossa.

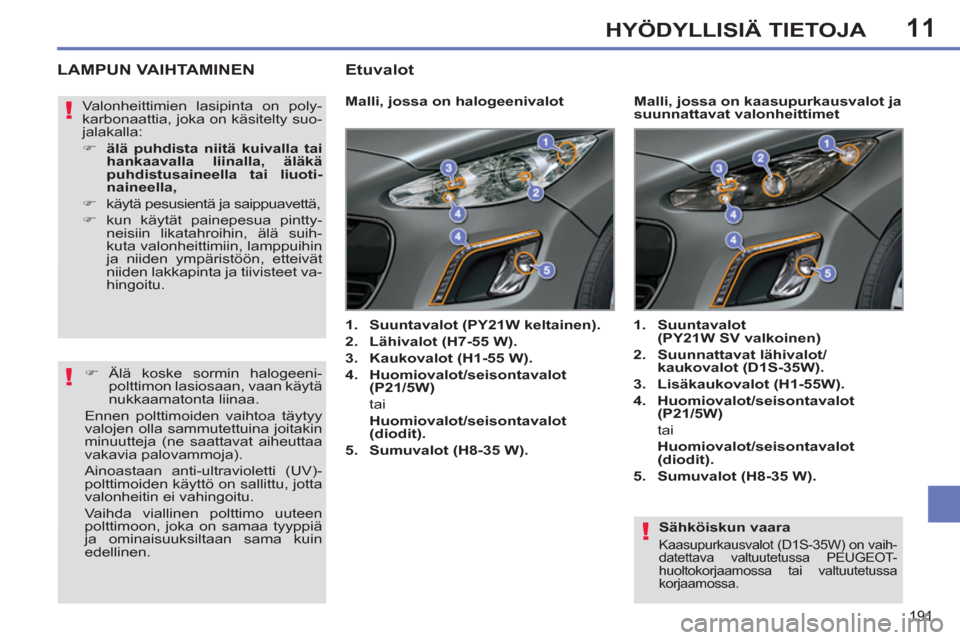

LAMPUN VAIHTAMINEN








Malli, jossa on halogeenivalot


1.
Suuntavalot (PY21W keltainen).


2.
Lähivalot (H7-55 W).


3.
Kaukovalot (H1-55 W).


4.
Huomiovalot/seisontavalot
(P21/5W)

tai
Huomiovalot/seisontavalot
(diodit).


5.
Sumuvalot (H8-35 W).





1.
Suuntavalot
(PY21W SV valkoinen)


2.
Suunnattavat lähivalot/
kaukovalot (D1S-35W).


3.
Lisäkaukovalot (H1-55W).


4.
Huomiovalot/seisontavalot
(P21/5W)

tai
Huomiovalot/seisontavalot
(diodit).


5.
Sumuvalot (H8-35 W).






























Malli, jossa on kaasupurkausvalot ja
suunnattavat valonheittimet Valonheittimien lasipinta on poly-
karbonaattia, joka on käsitelty suo-
jalakalla:


)
älä puhdista niitä kuivalla tai
hankaavalla liinalla, äläkä
puhdistusaineella tai liuoti-
naineella,


)
käytä pesusientä ja saippuavettä,

)
kun käytät painepesua pintty-
neisiin likatahroihin, älä suih-
kuta valonheittimiin, lamppuihin
ja niiden ympäristöön, etteivät
niiden lakkapinta ja tiivisteet va-
hingoitu.



)
Älä koske sormin halogeeni-
polttimon lasiosaan, vaan käytä
nukkaamatonta liinaa.
Ennen polttimoiden vaihtoa täytyy
valojen olla sammutettuina joitakin
minuutteja (ne saattavat aiheuttaa
vakavia palovammoja).
Ainoastaan anti-ultravioletti (UV)-
polttimoiden käyttö on sallittu, jotta
valonheitin ei vahingoitu.
Vaihda viallinen polttimo uuteen
polttimoon, joka on samaa tyyppiä
ja ominaisuuksiltaan sama kuin
edellinen.


Etuvalot

11
i
!
192
HYÖDYLLISIÄ TIETOJA
















Kaukovalojen vaihtaminen


)
Poista suojakansi vetämällä jousesta.

)
Irrota lampun liitin.

)
Purista jousia, jotta lamppu irtoaa.

)
Irrota lamppu ja vaihda se.
Asenna osat takaisin päinvastaisessa
järjestyksessä.

Huomiovalojen/seisontavalojen
vaihtaminen


)
Poista suojakansi vetämällä jousesta.

)
Irrota lampun liitin.

)
Käännä lampunkannatinta neljäs-
osakierros ja irrota se.

)
Vedä lamppu irti ja vaihda se.
Asenna osat takaisin päinvastaisessa
järjestyksessä.






Lähivalojen vaihtaminen


)

Poista suojus vetämällä kielekkeestä.


)
Irrota lampun liitin.

)
Vedä jousia erilleen, jotta lamppu
irtoaa.

)
Irrota lamppu ja vaihda se.

Asenna osat paikalleen päinvastaisessa
järjestyksessä.




Suuntavalojen vaihtaminen


)
Käännä lampunkannatinta neljäs-
osakierros ja irrota se.

)
Vedä lamppu irti ja vaihda se.
Asenna osat takaisin paikalleen päin-
vastaisessa järjestyksessä.
Ambran- tai hopeanväriset lamput,
kuten suuntavalot, on vaihdettava
samanlaisiin ja samanvärisiin.
Lampun vaihtamisen jälkeen sulje
suojakansi huolellisesti, jotta valo
pysyy tiiviinä.

11HYÖDYLLISIÄ TIETOJA







Sumuvalojen vaihtaminen


)
Aseta ruuvitaltta sivusuuntavalon
keskelle sen ja peilin kannattimen
väliin.

)
Käännä ruuvitalttaa, jotta sivusuun-
tavalo irtoaa, ja poista valo.

)
Irrota sivusuuntavalon liitin.
Asenna osat takaisin päinvastaisessa
järjestyksessä.
Lamppuja saa valtuutetusta PEUGEOT-
huoltokorjaamosta tai valtuutetusta kor-
jaamosta.

Sivusuuntavalojen vaihtaminen
Jos lamppu pitää vaihtaa, ota yhteyttä
valtuutettuun PEUGEOT-huoltokorjaa-
moon tai valtuutettuun korjaamoon.


Huomiovalojen/seisontavalojen
vaihtaminen
Jos tämäntyyppinen hehkulamppu pitää
vaihtaa, ota yhteyttä PEUGEOT-verkos-
toon tai valtuutettuun korjaamoon.

11
i
194
HYÖDYLLISIÄ TIETOJA
































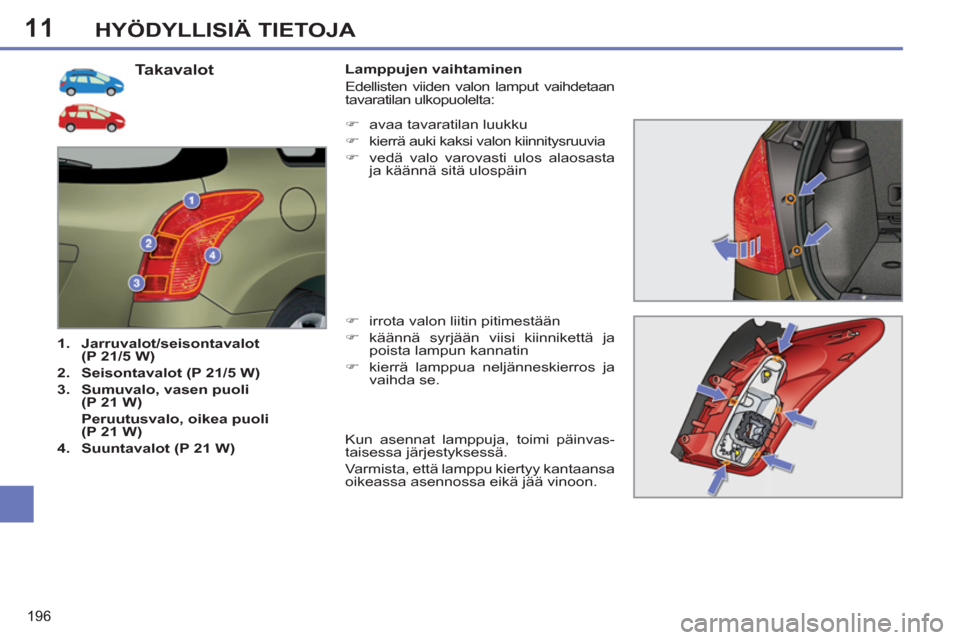

Takavalot



1.
Jarruvalo/seisontavalo
(P 21/5 W)


2.
Seisontavalot (P 21/5 W)


3.
Sumuvalo, vasen puoli (P 21 W)


Peruutusvalo, oikea puoli
(P 21 W)


4.
Suuntavalot (P 21 W)


Lamppujen vaihtaminen
Nämä viisi lamppua vaihdetaan tavaratilan
ulkopuolelta:

)
Poista valon kaksi kiinnitysmutteria.

)
Ota valo varovasti ulos ulkopuolelta.

)
Irrota valon sähköliitin.

)
Paina neljää jousta ja irrota lamppujen
kannatin.

)
Käännä lamppua neljäsosakierros
ja vaihda se.
Asenna lopuksi osat takaisin päinvas-
taisessa järjestyksessä.
Jos autossa on JBL-audiojärjestelmä,
oikealta puolelta on ensin poistettava
kolme kiinnitysruuvia, minkä jälkeen
kotelon voi ottaa pois paikaltaan.

)
Oikealla: poista peiteluukku.

)
Vasemmalla: käännä kiinnitysruuvia
neljäsosakierros ja poista säilytys-
laatikon kansi.

)
Irrota säilytyslaatikko kiinnikkeistään.

11
195
HYÖDYLLISIÄ TIETOJA

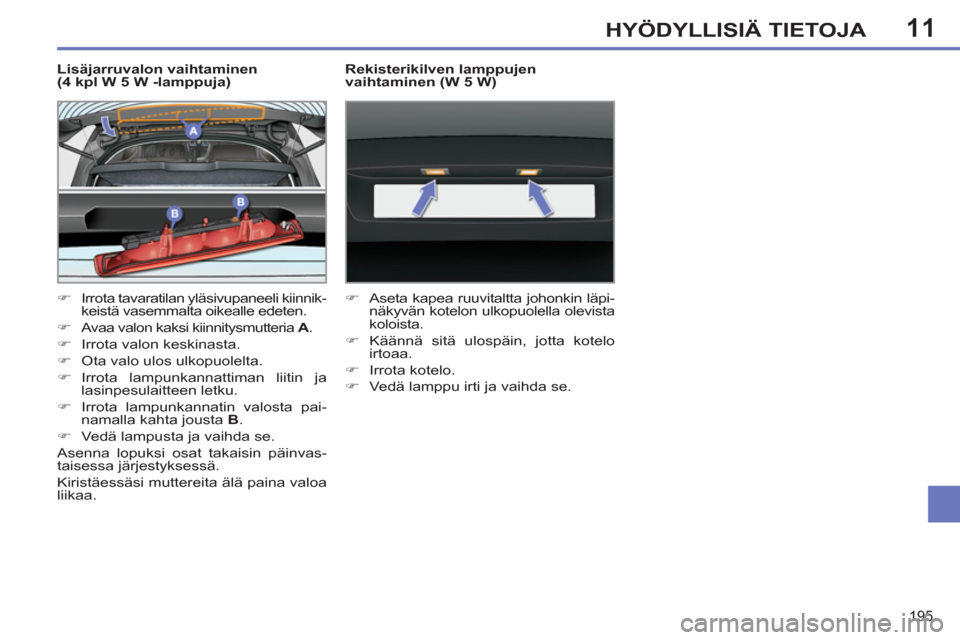

Lisäjarruvalon vaihtaminen
(4 kpl W 5 W -lamppuja)


)
Irrota tavaratilan yläsivupaneeli kiinnik-
keistä vasemmalta oikealle edeten.

)
Avaa valon kaksi kiinnitysmutteria A
.

)
Irrota valon keskinasta.

)
Ota valo ulos ulkopuolelta.

)
Irrota lampunkannattiman liitin ja
lasinpesulaitteen letku.

)
Irrota lampunkannatin valosta pai-
namalla kahta jousta B
.

)
Vedä lampusta ja vaihda se.
Asenna lopuksi osat takaisin päinvas-
taisessa järjestyksessä.
Kiristäessäsi muttereita älä paina valoa
liikaa.
Rekisterikilven lamppujen
vaihtaminen (W 5 W)


)
Aseta kapea ruuvitaltta johonkin läpi-
näkyvän kotelon ulkopuolella olevista
koloista.

)
Käännä sitä ulospäin, jotta kotelo
irtoaa.

)
Irrota kotelo.

)
Vedä lamppu irti ja vaihda se.

11
196
HYÖDYLLISIÄ TIETOJA





























Takavalot



1.
Jarruvalot/seisontavalot
(P 21/5 W)


2.
Seisontavalot (P 21/5 W)


3.
Sumuvalo, vasen puoli
(P 21 W)


Peruutusvalo, oikea puoli
(P 21 W)


4.
Suuntavalot (P 21 W)


Lamppujen vaihtaminen
Edellisten viiden valon lamput vaihdetaan
tavaratilan ulkopuolelta:

)
irrota valon liitin pitimestään

)
käännä syrjään viisi kiinnikettä ja
poista lampun kannatin

)
kierrä lamppua neljänneskierros ja
vaihda se.

)
avaa tavaratilan luukku

)
kierrä auki kaksi valon kiinnitysruuvia

)
vedä valo varovasti ulos alaosasta
ja käännä sitä ulospäin
Kun asennat lamppuja, toimi päinvas-
taisessa järjestyksessä.
Varmista, että lamppu kiertyy kantaansa
oikeassa asennossa eikä jää vinoon.

11HYÖDYLLISIÄ TIETOJA

Rekisterikilven valojen vaihto (W 5 W)


)
Työnnä kapea ruuvimeisseli yhteen
lampun lasin ulkopuolella olevista
raoista.

)
Irrota se pitimistään työntämällä sitä
ulospäin.

)
Poista lasi.

)
Irrota lamppu ja vaihda se.
















Lisäjarruvalon vaihto
(SW - 4 lamppua W 5 W)


)
Irrota kaksi kiinnitysmutteria A
valosta.

)
Irrota valo ulkokautta.

)
Irrota liitin ja ajovalonpesimen letku.

)
Kierrä viallisen lampun pidikettä
neljäsosakierroksen verran.

)
Poista lamppu ja vaihda se.
Asentaminen suoritetaan päinvastai-
sessa järjestyksessä.
Älä paina valoyksikköä liikaa, kun kiristät
kiinnitysmuttereita.


Lisäjarruvalon vaihto (SW - ledit)
Ota yhteyttä PEUGEOT -huoltoliikkee-
seen tai valtuutettuun korjaamoon, kun
haluat vaihtaa tämäntyyppiset ledi-lisä-
jarruvalot.

11
!
i
198
HYÖDYLLISIÄ TIETOJA
PEUGEOT ei ota vastuuta kustan-
nuksista, jotka aiheutuvat auton kor-
jauksista tai toimintahäiriöistä, jotka
aiheutuvat sellaisten lisävarustei-
den asennuksesta, joita PEUGEOT
ei toimita tai suosittele, ja joita ei ole
asennettu heidän ohjeiden mukaan.
Tämä koskee erityisesti kaikkia
laitteita, joiden yhteiskulutus on yli
10 milliampeeria.

Sähkötoimisten lisävarusteiden
asentaminen
Auton sähköjärjestelmä on tarkoi-
tettu vakiovarusteille tai valinnaisille
lisävarusteille.
Ennen kuin asennat muita varus-
teita tai sähkötoimisia lisävarustei-
ta autoosi, ota yhteys valtuutettuun
PEUGEOT-huoltokorjaamoon tai val-
tuutettuun korjaamoon.

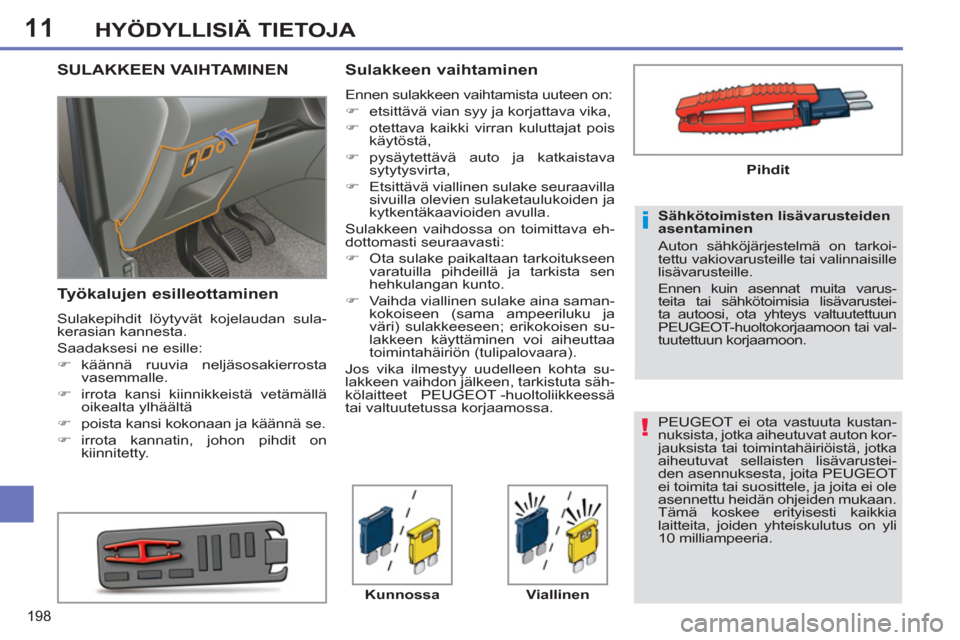

SULAKKEEN VAIHTAMINEN

Työkalujen esilleottaminen

Sulakepihdit löytyvät kojelaudan sula-
kerasian kannesta.
Saadaksesi ne esille:


)
käännä ruuvia neljäsosakierrosta
vasemmalle.

)
irrota kansi kiinnikkeistä vetämällä
oikealta ylhäältä

)
poista kansi kokonaan ja käännä se.

)
irrota kannatin, johon pihdit on
kiinnitetty.



Sulakkeen vaihtaminen

Ennen sulakkeen vaihtamista uuteen on:


)
etsittävä vian syy ja korjattava vika,

)
otettava kaikki virran kuluttajat pois
käytöstä,

)
pysäytettävä auto ja katkaistava
sytytysvirta,

)
Etsittävä viallinen sulake seuraavilla
sivuilla olevien sulaketaulukoiden ja
kytkentäkaavioiden avulla.
Sulakkeen vaihdossa on toimittava eh-
dottomasti seuraavasti:


)
Ota sulake paikaltaan tarkoitukseen
varatuilla pihdeillä ja tarkista sen
hehkulangan kunto.

)
Vaihda viallinen sulake aina saman-
kokoiseen (sama ampeeriluku ja
väri) sulakkeeseen; erikokoisen su-
lakkeen käyttäminen voi aiheuttaa
toimintahäiriön (tulipalovaara).
Jos vika ilmestyy uudelleen kohta su-
lakkeen vaihdon jälkeen, tarkistuta säh-
kölaitteet PEUGEOT -huoltoliikkeessä
tai valtuutetussa korjaamossa.

Kunnossa

Viallinen

Pihdit
