2011 Peugeot 308 SW BL Omistajan käsikirja (in Finnish)

6
i
i
119
SISUSTUS JA SÄILYTYSLOKEROT

Suojaverkko korkeita kuormia
varten
Suojaverkko kiinnitetään erityisiin ylä- ja
alakiinnityskohtiin. Sen avulla saat käyt-
töösi koko tavaratilan kattoon saakka:


- takaistuinten (rivi 2) taakse,

- etuistuinten (rivi 1) taakse, kun
takaistuimet on taitettu.
Käyttäminen rivillä 1:


)
avaa yläkiinnityskohtien suojat 1


)
avaa korkeiden kuormien suojaverkko

)
aseta verkon metallitangon toinen pää
vastaavaan yläkiinnityskohtaan 1
, ja
tee sama toiselle päälle

)
löysää hihnoja mahdollisimman paljon

)
kiinnitä hihnojen haat tankoon 3
, jot-
ka sijaitsee takaistuimien istuinosan
alla

)
käännä takaistuimet

)
kiristä hihnat

)
tarkista, että verkko on kiinnitetty oi-
kein paikalleen ja että se on riittävän
kireällä. Käyttäminen rivillä 2:


)
taita suojapeite kokoon tai irrota se

)
avaa yläkiinnityskohtien suojat 2


)
avaa korkeiden kuormien suojaverkko

)
aseta verkon metallitangon toinen
pää vastaavaan yläkiinnityskoh-
taan 2
, ja tee sama toiselle päälle

)
kiinnitä hihnojen hakaset renkaa-
seen 4
, joka on takaistuimien taitto-
mekanismin kannattimen päällä

)
kiristä hihnat

)
tarkista, että verkko on kiinnitetty oi-
kein paikalleen ja että se on riittävän
kireällä. Suojaverkkoa asennettaessa kan-
nattaa varmistaa, että hihnojen
renkaat ovat näkyvissä tavaratilas-
sa, jotta niiden kiristäminen ja löys-
täminen helpottuu.
Verkkoa voidaan säilyttää lattian
alla olevassa säilytyslokerossa.

6
120
SISUSTUS JA SÄILYTYSLOKEROT
TAVA R ATILANVARUSTEET


1.
Tavaratilan peitto


(tarkempia tietoja seuraavalla sivulla)

2.
Säilytyslokero


3.
Lisävarusteiden pistorasia 12 V


(tarkempia tietoja seuraavalla sivulla)

4.
Koukut


(tarkempia tietoja seuraavalla sivulla)

5.
Kuorman kiinnitysrenkaat


6.
Kiinnitysverkko korkeille
tavaroille


(tarkempia tietoja seuraavalla sivulla)

7.
Takakyynärnojat ja tölkkitelineet


8.
Kiinnityshihna


9.
Tila siirrettävälle tavaratilan
valolle/taskulampulle tai
hifi -vahvistimelle


(tarkempia tietoja seuraavalla sivulla)

6SISUSTUS JA SÄILYTYSLOKEROT









Tavaratilan suojapeite

Asennus:


)
aseta toinen kelan pää kannattimeen

)
työnnä toinen pää kannattimeen;
lukko lukkiutuu automaattisesti

)
kierrä suojapeitettä auki tavaratilan
pylväisiin saakka

)
työnnä suojapeitteen ohjaimet tava-
ratilan pylväiden kiskoihin. Irrottaminen:


)
irrota suojapeitteen ohjaimet tavara-
tilan pylväissä olevista kiskoista

)
anna suojapeitteen kelautua sisään

)
vedä kelan toisessa päässä olevaa
salpaa ja pidä sitä avoinna, jolloin
kela vapautuu

)
poista kela kannattimesta ensin sii-
tä päästä, jonka lukitus on avattu, ja
tämän jälkeen toisesta päästä.
Säilyttäminen: aseta suojapeite tavara-
tilan kynnyksen kohdalle kela ylöspäin,
läppä sisätilan puolella.

6
i
122
SISUSTUS JA SÄILYTYSLOKEROT
Suojaverkko korkeita kuormia varten

Suojaverkko kiinnitetään erityisiin ylä-
ja alakiinnityskohtiin. Sen avulla saat
käyttöösi koko tavaratilan kattoon
saakka 2. istuinrivin takana.






Lisävarusteiden pistorasia 12 V



)
Kun haluat kytkeä 12 V lisävarusteen
(maksimiteho: 120 W), poista suojus
ja kytke oikean kokoinen sovitin.

)
Kierrä virta-avain sytytysvirran asen-
toon.
Käyttäminen 2. istuinrivillä (lisäistuimet
taitettuina tai poistettuina) :


)
kelaa suojapeite sisään tai poista se

)
avaa yläkiinnityskohtien suojat 1


)
avaa korkeiden kuormien suojaverkko

)
aseta verkon metallitangon toinen
pää vastaavaan yläkiinnityskohtaan 1

ja tee sama toiselle päälle

)
kiinnitä verkon hihnojen hakaset
renkaaseen 2, joka on takaistuimen
sivupaikan turvavyön alakiinnitys-
kohdan päällä

)
kiristä hihnat

)
tarkista, että verkko on kiinnitetty oi-
kein paikalleen ja että se on riittävän
kireällä.
Suojaverkkoa asennettaessa kan-
nattaa varmistaa, että hihnojen ren-
kaat ovat näkyvissä tavaratilassa,
jotta niiden kiristäminen ja löystämi-
nen helpottuu.






Kiinnityskoukut

Koukkuihin voi ripustaa ostoskasseja.

6
!i
123
SISUSTUS JA SÄILYTYSLOKEROT










Tavaratilan siirrettävä lamppu

Tavaratilan sivupaneelin telineeseen
kiinnitetty valo toimii sekä tavaratilan
valona että taskulamppuna.
Katso lisätietoja tavaratilan valosta koh-
dasta "Näkyvyys - Tavaratilan valo".

Toiminta
Lamppu toimii ladattavilla NiMH-akuilla.
Lampun käyttöaika on n. 45 minuuttia ja
se latautuu ajon aikana.
Käyttö


)
Irrota lamppu telineestä vetämällä
sitä ylöspäin.

)
Lamppu sytytetään ja sammutetaan
sen päällä olevalla kytkimellä.

)
Lampun päällä oleva jalka voidaan
taittaa tarvittaessa esiin ja lamppu
asettaa sen varaan maahan esim.
pyörän vaihtamisen ajaksi.


Säilyttäminen


)
Aseta lamppu paikalleen syvennyk-
seen alkaen alaosasta.
Näin lamppu sammuu automaat-
tisesti, jos se on unohtunut pala-
maan.


Sivulasien aurinkokaihtimet

Takasivulaseihin 2. istuinrivin kohdalle
asennetut aurinkokaihtimet suojaavat
lapsia auringonpaisteelta.


)
Vedä kaihdinta keskellä olevasta
kielekkeestä.

)

Aseta kaihtimen kiinnittimet koukkuihin.


Kun laitat akut paikalleen, aseta
navat oikein päin.
Normaaliparistoja ei saa käyttää
ladattavien akkujen tilalla. Jos lamppua ei aseteta oletetulla
tavalla paikalleen, se ei välttämät-
tä lataudu, jolloin tavaratilan valo ei
enää syty.

7
i
124
LASTEN TURVALLISUUS
PEUGEOT suosittelee
, että lapsi
kuljetetaan ajoneuvon takapenkillä
:


- selkä menosuuntaan
kahteen
ikävuoteen asti

- yli 2-vuotiaita kasvot meno-
suuntaan
.
YLEISTIETOJA LASTEN TURVAISTUIMISTA TURVAISTUIMEN ASENTAMINEN ETUISTUIMELLE


Kasvot menosuuntaan
Kun turvaistuin kiinnitetään kasvot
menosuuntaan matkustajan etuis-
tuimelle
, täytyy etuistuin siirtää etäi-
syyssäädöltään keskiasentoon ja sen
selkänoja pystyasentoon. Turvatyyny
jätetään tällöin toimintavalmiuteen.
Selkä menosuuntaan
Kun turvaistuin kiinnitetään selkä meno-
suuntaan matkustajan etuistuimelle
,
on etumatkustajan turvatyyny ehdotto-
masti kytkettävä pois toiminnasta. Jos
näin ei tehdä, lapsi voi saada vakavia
vammoja tai jopa menettää henken-
sä turvatyynyn lauetessa
.

*
Lainsäädäntö lasten kuljetuksesta
vaihtelee maittain. Noudata voimassa
olevaa maakohtaista lainsäädäntöä. PEUGEOT on kiinnittänyt auton suun-
nittelussa erityistä huomiota lasten
turvallisuuden parantamiseen, mutta
lastesi turvallisuus riippuu myös sinusta
itsestäsi.
Jotta matka sujuisi mahdollisimman tur-
vallisesti, sinun tulisi ottaa huomioon
seuraavat suositukset:


- Euroopan unionin säädösten mu-
kaisesti alle 12-vuotiaiden tai alle
150 cm pituisten lasten kuljetta-
misessa ja kiinnittämiseen tulee
käyttää hyväksyttyjä turvaistui-
mia, jotka ovat heidän painolleen
sopivia
. Turvavarusteet on kiinnitet-
tävä auton turvavöihin tai ISOFIX-
kiinnitysjärjestelmään * .

- Tilastollisesti lasten kuljettami-
nen on turvallisinta auton taka-
penkillä.


- Alle 9 kg:n painoisia lapsia on
ehdottomasti kuljetettava selkä
menosuuntaan niin etu- kuin ta-
kapenkillä.



Istuimen etäisyyssäädön
keskiasento

7
!
125
LASTEN TURVALLISUUS


Matkustajan turvatyyny OFF

Katso matkustajan häikäisysuojan mo-
lemmilla puolilla olevissa etiketeissä
annetuista suosituksista:

Lapsen turvallisuuden takaamiseksi, ota matkustajan etuturvatyyny ehdotto-
masti pois käytöstä kun asennat selkä ajosuuntaan kiinnitettävän turvaistui-
men etumatkustajan istuimelle.
Muussa tapauksessa lapsi voi loukkaantua vakavasti tai jopa kuolla, kun tur-
vatyyny laukeaa.

7
126
LASTEN TURVALLISUUS


Ryhmä 0+: vastasyntyneestä 13 kg asti






L1

"RÖMER Baby-Safe Plus"
Asennetaan selkä menosuuntaan.


Ryhmä 2 ja 3: 15 - 36 kg:n painoiset lapset






L3

"RECARO Start"



L4

"KLIPPAN Optima"
Yli 6-vuotiaat
(n. 22 kg) voivat
käyttää pelkkää
koroketyynyä.




L5

"RÖMER KIDFIX"
Voidaan kiinnittää auton ISOFIX-kiinnikkeisiin.
Lapsen pitää paikallaan turvavyö.

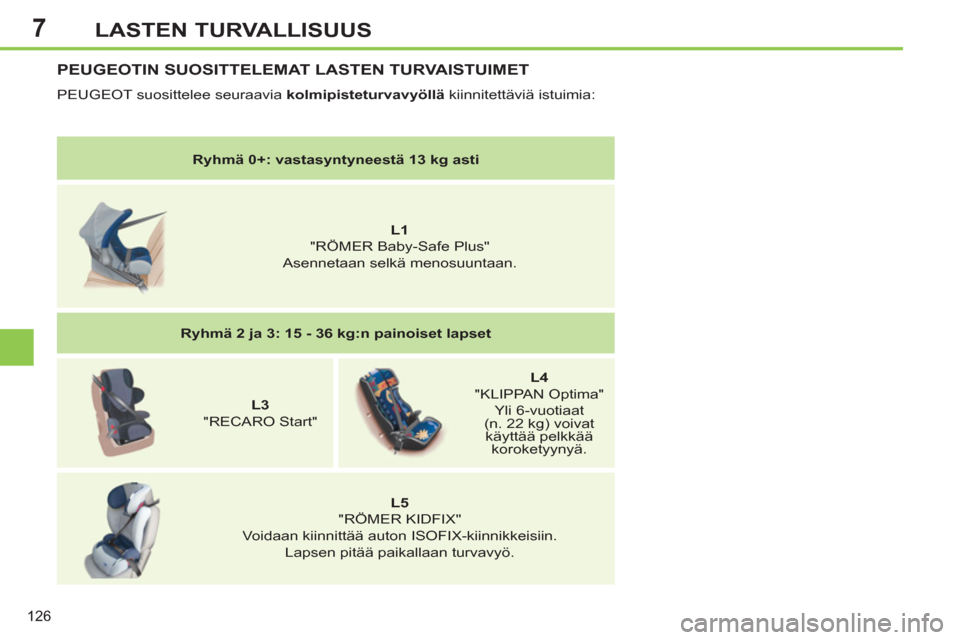

PEUGEOTIN SUOSITTELEMAT LASTEN TURVAISTUIMET

PEUGEOT suosittelee seuraavia kolmipisteturvavyöllä
kiinnitettäviä istuimia:
