2011 Peugeot 308 SW BL Omistajan käsikirja (in Finnish)

11
i
207
HYÖDYLLISIÄ TIETOJA

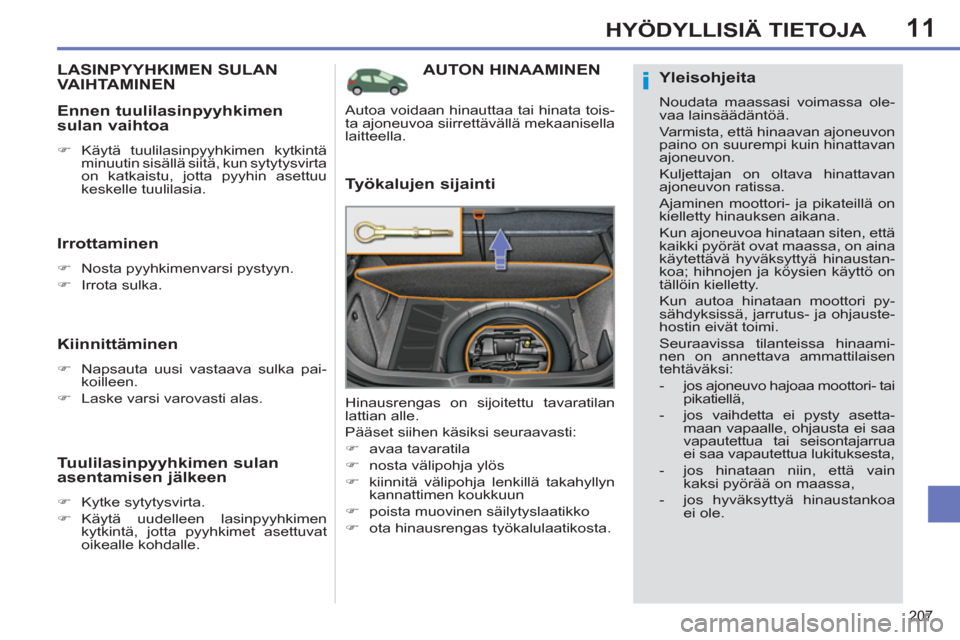

AUTON HINAAMINEN

Työkalujen sijainti

Hinausrengas on sijoitettu tavaratilan
lattian alle.
Pääset siihen käsiksi seuraavasti:


)
avaa tavaratila

)
nosta välipohja ylös

)
kiinnitä välipohja lenkillä takahyllyn
kannattimen koukkuun

)
poista muovinen säilytyslaatikko

)
ota hinausrengas työkalulaatikosta.
Autoa voidaan hinauttaa tai hinata tois-
ta ajoneuvoa siirrettävällä mekaanisella
laitteella.
LASINPYYHKIMEN SULAN VAIHTAMINEN

Irrottaminen



)
Nosta pyyhkimenvarsi pystyyn.

)
Irrota sulka.



Kiinnittäminen



)
Napsauta uusi vastaava sulka pai-
koilleen.

)
Laske varsi varovasti alas.



Ennen tuulilasinpyyhkimen
sulan vaihtoa


)
Käytä tuulilasinpyyhkimen kytkintä
minuutin sisällä siitä, kun sytytysvirta
on katkaistu, jotta pyyhin asettuu
keskelle tuulilasia.



Tuulilasinpyyhkimen sulan
asentamisen jälkeen


)
Kytke sytytysvirta.

)
Käytä uudelleen lasinpyyhkimen
kytkintä, jotta pyyhkimet asettuvat
oikealle kohdalle.



Yleisohjeita

Noudata maassasi voimassa ole-
vaa lainsäädäntöä.
Varmista, että hinaavan ajoneuvon
paino on suurempi kuin hinattavan
ajoneuvon.
Kuljettajan on oltava hinattavan
ajoneuvon ratissa.
Ajaminen moottori- ja pikateillä on
kielletty hinauksen aikana.
Kun ajoneuvoa hinataan siten, että
kaikki pyörät ovat maassa, on aina
käytettävä hyväksyttyä hinaustan-
koa; hihnojen ja köysien käyttö on
tällöin kielletty.
Kun autoa hinataan moottori py-
sähdyksissä, jarrutus- ja ohjauste-
hostin eivät toimi.
Seuraavissa tilanteissa hinaami-
nen on annettava ammattilaisen
tehtäväksi:


- jos ajoneuvo hajoaa moottori- tai
pikatiellä,

- jos vaihdetta ei pysty asetta-
maan vapaalle, ohjausta ei saa
vapautettua tai seisontajarrua
ei saa vapautettua lukituksesta,

- jos hinataan niin, että vain
kaksi pyörää on maassa,

- jos hyväksyttyä hinaustankoa
ei ole.

11
i
208
HYÖDYLLISIÄ TIETOJA

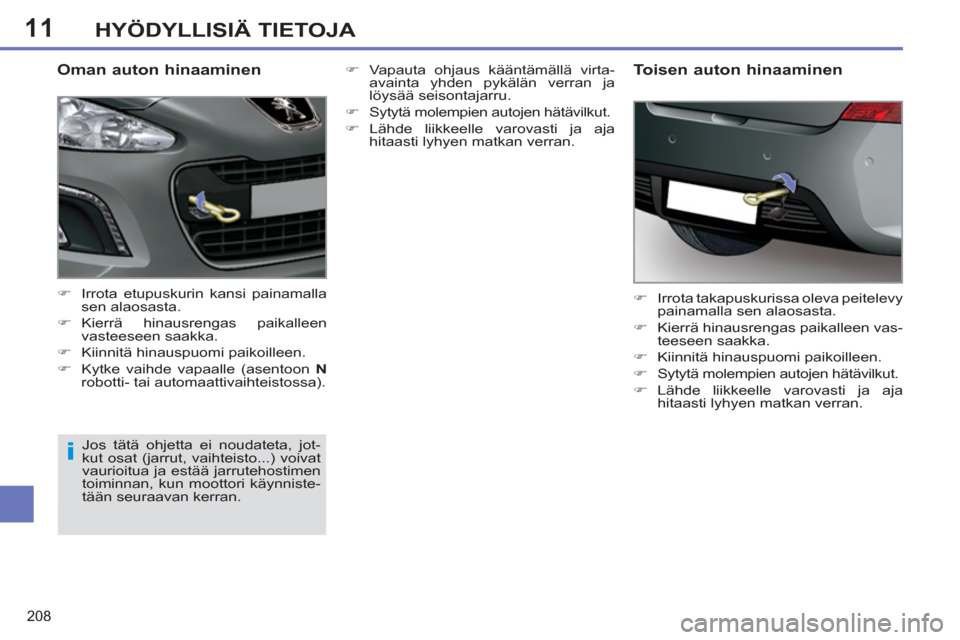

Oman auton hinaaminen



)
Irrota etupuskurin kansi painamalla
sen alaosasta.

)
Kierrä hinausrengas paikalleen
vasteeseen saakka.

)
Kiinnitä hinauspuomi paikoilleen.

)
Kytke vaihde vapaalle (asentoon N

robotti- tai automaattivaihteistossa).

)
Irrota takapuskurissa oleva peitelevy
painamalla sen alaosasta.

)
Kierrä hinausrengas paikalleen vas-
teeseen saakka.

)
Kiinnitä hinauspuomi paikoilleen.

)
Sytytä molempien autojen hätävilkut.

)
Lähde liikkeelle varovasti ja aja
hitaasti lyhyen matkan verran.



Toisen auton hinaaminen
Jos tätä ohjetta ei noudateta, jot-
kut osat (jarrut, vaihteisto...) voivat
vaurioitua ja estää jarrutehostimen
toiminnan, kun moottori käynniste-
tään seuraavan kerran.
)
Vapauta ohjaus kääntämällä virta-
avainta yhden pykälän verran ja
löysää seisontajarru.

)
Sytytä molempien autojen hätävilkut.

)
Lähde liikkeelle varovasti ja aja
hitaasti lyhyen matkan verran.

11
i
i
209
HYÖDYLLISIÄ TIETOJA

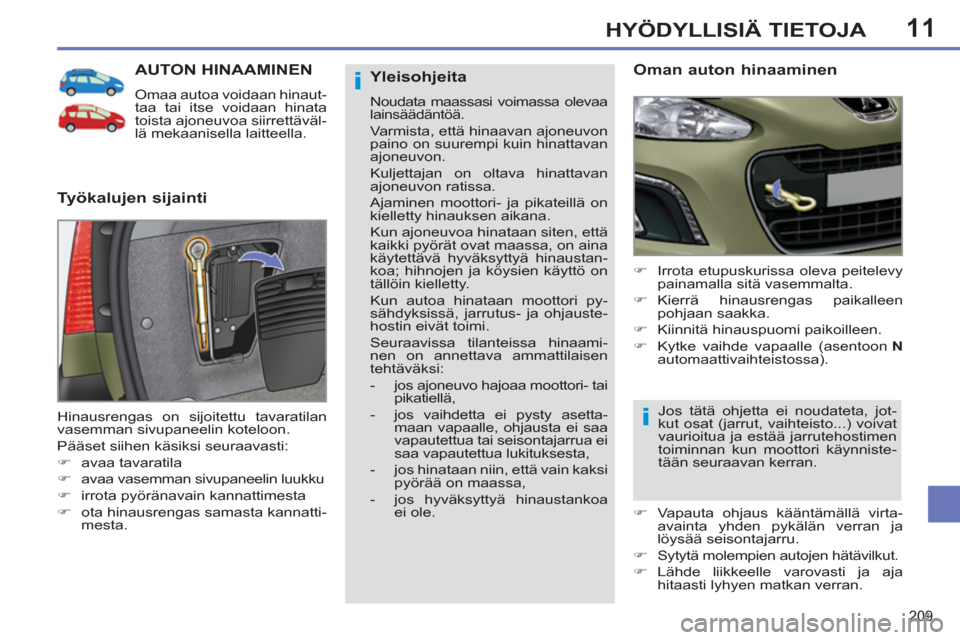

AUTON HINAAMINEN
Omaa autoa voidaan hinaut-
taa tai itse voidaan hinata
toista ajoneuvoa siirrettäväl-
lä mekaanisella laitteella.

Työkalujen sijainti
Oman auton hinaaminen



)
Irrota etupuskurissa oleva peitelevy
painamalla sitä vasemmalta.

)
Kierrä hinausrengas paikalleen
pohjaan saakka.

)
Kiinnitä hinauspuomi paikoilleen.

)
Kytke vaihde vapaalle (asentoon N

automaattivaihteistossa).
Hinausrengas on sijoitettu tavaratilan
vasemman sivupaneelin koteloon.
Pääset siihen käsiksi seuraavasti:


)
avaa tavaratila

)
avaa vasemman sivupaneelin luukku

)
irrota pyöränavain kannattimesta

)
ota hinausrengas samasta kannatti-
mesta.



Yleisohjeita

Noudata maassasi voimassa olevaa
lainsäädäntöä.
Varmista, että hinaavan ajoneuvon
paino on suurempi kuin hinattavan
ajoneuvon.
Kuljettajan on oltava hinattavan
ajoneuvon ratissa.
Ajaminen moottori- ja pikateillä on
kielletty hinauksen aikana.
Kun ajoneuvoa hinataan siten, että
kaikki pyörät ovat maassa, on aina
käytettävä hyväksyttyä hinaustan-
koa; hihnojen ja köysien käyttö on
tällöin kielletty.
Kun autoa hinataan moottori py-
sähdyksissä, jarrutus- ja ohjauste-
hostin eivät toimi.
Seuraavissa tilanteissa hinaami-
nen on annettava ammattilaisen
tehtäväksi:


- jos ajoneuvo hajoaa moottori- tai
pikatiellä,

- jos vaihdetta ei pysty asetta-
maan vapaalle, ohjausta ei saa
vapautettua tai seisontajarrua ei
saa vapautettua lukituksesta,

- jos hinataan niin, että vain kaksi
pyörää on maassa,

- jos hyväksyttyä hinaustankoa
ei ole.
Jos tätä ohjetta ei noudateta, jot-
kut osat (jarrut, vaihteisto...) voivat
vaurioitua ja estää jarrutehostimen
toiminnan kun moottori käynniste-
tään seuraavan kerran.

)
Vapauta ohjaus kääntämällä virta-
avainta yhden pykälän verran ja
löysää seisontajarru.

)
Sytytä molempien autojen hätävilkut.

)
Lähde liikkeelle varovasti ja aja
hitaasti lyhyen matkan verran.

11
i
!
HYÖDYLLISIÄ TIETOJA


)

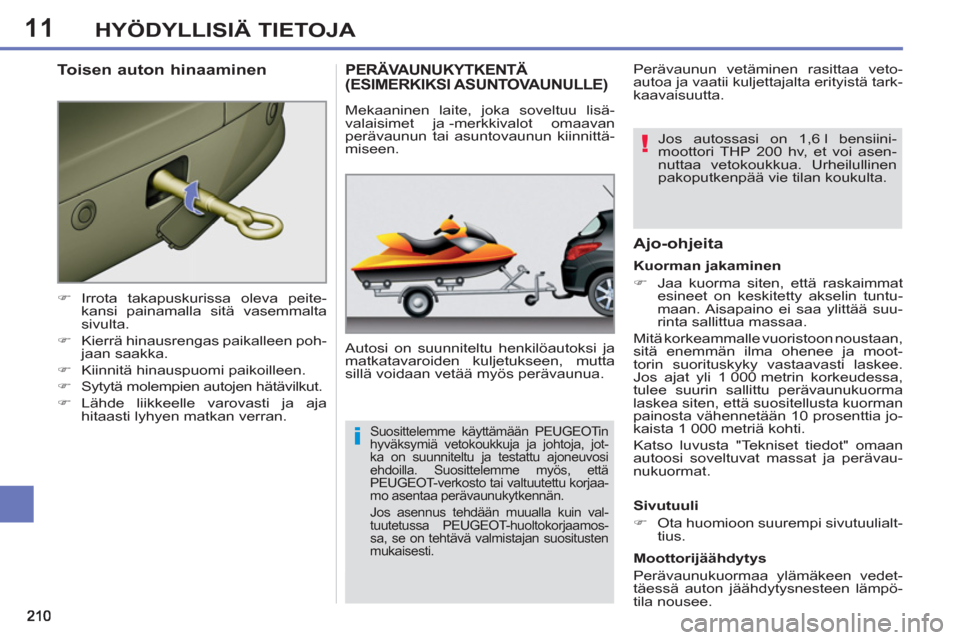

Irrota takapuskurissa oleva peite-
kansi painamalla sitä vasemmalta
sivulta.

)
Kierrä hinausrengas paikalleen poh-
jaan saakka.

)
Kiinnitä hinauspuomi paikoilleen.

)
Sytytä molempien autojen hätävilkut.

)
Lähde liikkeelle varovasti ja aja
hitaasti lyhyen matkan verran.



Toisen auton hinaaminen PERÄVAUNUKYTKENTÄ
(ESIMERKIKSI ASUNTOVAUNULLE)
Autosi on suunniteltu henkilöautoksi ja
matkatavaroiden kuljetukseen, mutta
sillä voidaan vetää myös perävaunua.

Ajo-ohjeita


Sivutuuli


)
Ota huomioon suurempi sivutuulialt-
tius.


Moottorijäähdytys
Perävaunukuormaa ylämäkeen vedet-
täessä auton jäähdytysnesteen lämpö-
tila nousee.
Mekaaninen laite, joka soveltuu lisä-
valaisimet ja -merkkivalot omaavan
perävaunun tai asuntovaunun kiinnittä-
miseen.

Kuorman jakaminen


)
Jaa kuorma siten, että raskaimmat
esineet on keskitetty akselin tuntu-
maan. Aisapaino ei saa ylittää suu-
rinta sallittua massaa.
Mitä korkeammalle vuoristoon noustaan,
sitä enemmän ilma ohenee ja moot-
torin suorituskyky vastaavasti laskee.
Jos ajat yli 1 000 metrin korkeudessa,
tulee suurin sallittu perävaunukuorma
laskea siten, että suositellusta kuorman
painosta vähennetään 10 prosenttia jo-
kaista 1 000 metriä kohti.
Katso luvusta "Tekniset tiedot" omaan
autoosi soveltuvat massat ja perävau-
nukuormat. Perävaunun vetäminen rasittaa veto-
autoa ja vaatii kuljettajalta erityistä tark-
kaavaisuutta.

Suosittelemme käyttämään PEUGEOTin
hyväksymiä vetokoukkuja ja johtoja, jot-
ka on suunniteltu ja testattu ajoneuvosi
ehdoilla. Suosittelemme myös, että
PEUGEOT-verkosto tai valtuutettu korjaa-
mo asentaa perävaunukytkennän.
Jos asennus tehdään muualla kuin val-
tuutetussa PEUGEOT-huoltokorjaamos-
sa, se on tehtävä valmistajan suositusten
mukaisesti.

Jos autossasi on 1,6 l bensiini-
moottori THP 200 hv, et voi asen-
nuttaa vetokoukkua. Urheilullinen
pakoputkenpää vie tilan koukulta.

11
i
i
211
HYÖDYLLISIÄ TIETOJA

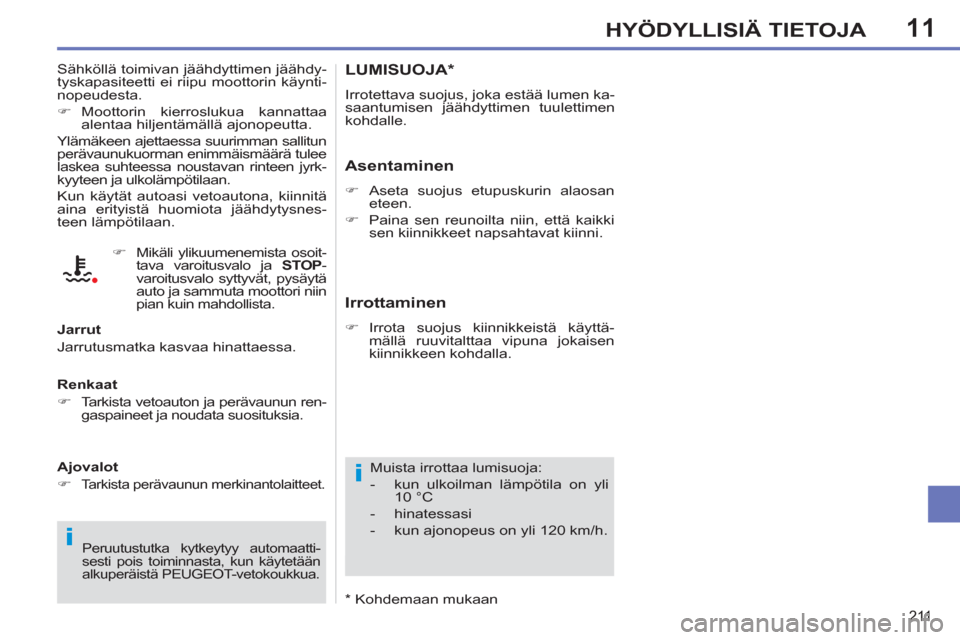

LUMISUOJA *

Irrotettava suojus, joka estää lumen ka-
saantumisen jäähdyttimen tuulettimen
kohdalle.

Asentaminen



)
Aseta suojus etupuskurin alaosan
eteen.

)
Paina sen reunoilta niin, että kaikki
sen kiinnikkeet napsahtavat kiinni.

Muista irrottaa lumisuoja:


- kun ulkoilman lämpötila on yli
10 °C

- hinatessasi

- kun ajonopeus on yli 120 km/h.



Irrottaminen



)
Irrota suojus kiinnikkeistä käyttä-
mällä ruuvitalttaa vipuna jokaisen
kiinnikkeen kohdalla. Sähköllä toimivan jäähdyttimen jäähdy-
tyskapasiteetti ei riipu moottorin käynti-
nopeudesta.


)
Moottorin kierroslukua kannattaa
alentaa hiljentämällä ajonopeutta.
Ylämäkeen ajettaessa suurimman sallitun
perävaunukuorman enimmäismäärä tulee
laskea suhteessa noustavan rinteen jyrk-
kyyteen ja ulkolämpötilaan.
Kun käytät autoasi vetoautona, kiinnitä
aina erityistä huomiota jäähdytysnes-
teen lämpötilaan.

Jarrut
Jarrutusmatka kasvaa hinattaessa.

Renkaat


)
Tarkista vetoauton ja perävaunun ren-
gaspaineet ja noudata suosituksia.


Ajovalot


)

Tarkista perävaunun merkinantolaitteet.


Peruutustutka kytkeytyy automaatti-
sesti pois toiminnasta, kun käytetään
alkuperäistä PEUGEOT-vetokoukkua.




)
Mikäli ylikuumenemista osoit-
tava varoitusvalo ja STOP
-
varoitusvalo syttyvät, pysäytä
auto ja sammuta moottori niin
pian kuin mahdollista.


*
Kohdemaan mukaan

11
i
i
212
HYÖDYLLISIÄ TIETOJA
KATTOTELINEIDEN
ASENNUS
Asenna poikittaiset kattote-
lineet oikeisiin kohtiin, jotka
on merkitty kattokaiteisiin.
Käytä PEUGEOTin suosittelemia lisäva-
rusteita ja noudata valmistajan antamia
asennusohjeita.
Jos haluat kuljettaa tavaroita katolla,
poikittaiset kattotelineet on asennettava
pitkittäisten kattokaiteiden päälle.
Kun kuorma on kiinnitetty paikalleen, ki-
ristä poikittaisia kattotelineitä.
Pitkittäisiä kattokaiteita ei voi irrottaa.
Sallittu kattokuorman paino kuor-
malle, jonka korkeus ei ylitä 40 cm:
ä (pyörätelinettä lukuunottamatta):
75 kg.
Jos kuorma on yli 40 cm korkea,
auton nopeus tulee säätää tien
profi ilin mukaan, jotta kattotelineet
eivätkä kiinnitykset vahingoitu.
Tarkista kyseisen valtion lainsäädän-
nöstä autoa pidempien esineiden
kuljettamista koskevat säädökset.
KATTOTELINEIDEN ASENNUS
Sallittu enimmäispaino kattokuor-
malle, jonka korkeus ei ylitä 40 cm
(pyörätelinettä lukuunottamatta):
80 kg.
Jos kuorma on yli 40 cm korkea,
auton nopeus tulee säätää tien mä-
kisyyden mukaan, jotta kattotangot
eivätkä kiinnitykset vahingoitu.
Tarkista maan lainsäädännöstä
autoa pidempien tavaroiden kuljet-
tamista koskevat säädökset. Jos asennat poikittaiset kattotelineet,
käytä tähän tarkoitettuja neljää pikakiin-
nitystä.


)
Poista häikäisysuojat.

)
Avaa kiinnitysten suojukset jokaisesta
tangosta avaimella.

)
Aseta kiinnitykset kohdalleen ja lukitse
ne vuorollaan kattoon.

)
Sulje jokaisen tangon kiinnitysten
suojukset avaimella.

11
!
213
HYÖDYLLISIÄ TIETOJA

"Suojaus":
päällysmatot ** , roiskeläpät, sivuturva-
tyynyjärjestelmään sopivat istuinsuojat,
auton suojapeite, kynnyssuojat, pusku-
reiden suojalistat...

**
Jotta polkimet eivät juuttuisi:


- tarkista, että päällysmatto on kun-
nolla paikoillaan ja hyvin kiinnitetty.

- älä koskaan aseta useita mattoja
päällekkäin.

LISÄVARUSTEET

PEUGEOT-verkoston myymälöistä löy-
dät laajan alkuperäisten, hyväksyttyjen
lisävarusteiden ja osien valikoiman.
Nämä lisävarusteet ja osat on havaittu
testeissä luotettaviksi ja turvallisiksi.
Ne soveltuvat kaikki autoosi ja ovat
PEUGEOTin hyväksymiä sekä takuun
piirissä.


"Mukavuus":
pysäköintitutkat, sivulasien ja takala-
sin aurinkoverhot, ovien ilmanohjaimet,
lämpöeristetty kotelo, kiinteä vaateri-
pustin niskatuessa, keskikyynärnoja
edessä, lukuvalo, ilmanraikastin...

*
Kattoluukku on ehdottomasti asennetta-
va valtuutetussa PEUGEOT-huoltokor-
jaamossa taivaltuutetussa korjaamossa.

Muutossarjat
Voit hankkia "Entreprise"-muutossarjat
auton muuttamiseksi yrityskäytöstä yk-
sityiskäyttöön ja päinvastoin.

"Kuljetusratkaisuja":
tavaratilan säilytyslokero, tavaratilan
matto, kiilat, takahyllyn alle asennettava
säilytyskotelo, poikittaiset kattotelineet,
pyöräteline, suksiteline, kuljetuslaatik-
ko, perävaunukytkennät, johtosarjat...

"Muotoilu":
ohjauspyörän nahkaverhoilu, alumii-
ninen vaihdekepin pää, alumiininen
jalkatuki, kattoluukku * , takaspoileri, alu-
miinivanteet, pyörien koristekapselit,
urheilullinen pakoputkenpää, korisarja,
hiilikuituiset sivupeilien suojat...
"Turvallisuus":
murtohälyttimet, lukittavat pyörienpultit,
varastetun auton paikannusjärjestelmä,
lasten turvaistuimet ja korotustyynyt, al-
kometri, ensiapulaukku, varoituskolmio,
heijastinliivi, koiraverkko, sumuvalosarja,
renkaan väliaikaisen korjauksen paik-
kaussarja, lumiketjut, liukuestesuojat...
Kun perävaunukytkentä ja johtosarja
asennetaan PEUGEOT -huoltover-
kon ulkopuolella se on ehdottomasti
suoritettava valmistajan ohjeiden mu-
kaisesti.

11
!
i
i
214

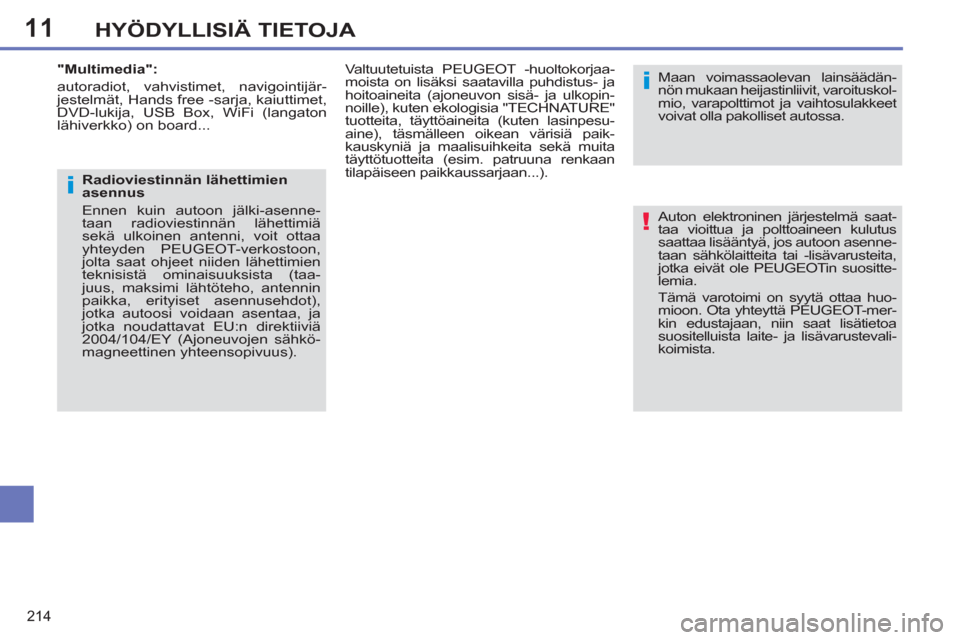

HYÖDYLLISIÄ TIETOJA
Auton elektroninen järjestelmä saat-
taa vioittua ja polttoaineen kulutus
saattaa lisääntyä, jos autoon asenne-
taan sähkölaitteita tai -lisävarusteita,
jotka eivät ole PEUGEOTin suositte-
lemia.
Tämä varotoimi on syytä ottaa huo-
mioon. Ota yhteyttä PEUGEOT-mer-
kin edustajaan, niin saat lisätietoa
suositelluista laite- ja lisävarustevali-
koimista.

Maan voimassaolevan lainsäädän-
nön mukaan heijastinliivit, varoituskol-
mio, varapolttimot ja vaihtosulakkeet
voivat olla pakolliset autossa.
"Multimedia":
autoradiot, vahvistimet, navigointijär-
jestelmät, Hands free -sarja, kaiuttimet,
DVD-lukija, USB Box, WiFi (langaton
lähiverkko) on board...

Radioviestinnän lähettimien
asennus
Ennen kuin autoon jälki-asenne-
taan radioviestinnän lähettimiä
sekä ulkoinen antenni, voit ottaa
yhteyden PEUGEOT-verkostoon,
jolta saat ohjeet niiden lähettimien
teknisistä ominaisuuksista (taa-
juus, maksimi lähtöteho, antennin
paikka, erityiset asennusehdot),
jotka autoosi voidaan asentaa, ja
jotka noudattavat EU:n direktiiviä
2004/104/EY (Ajoneuvojen sähkö-
magneettinen yhteensopivuus).


Valtuutetuista PEUGEOT -huoltokorjaa-
moista on lisäksi saatavilla puhdistus- ja
hoitoaineita (ajoneuvon sisä- ja ulkopin-
noille), kuten ekologisia "TECHNATURE"
tuotteita, täyttöaineita (kuten lasinpesu-
aine), täsmälleen oikean värisiä paik-
kauskyniä ja maalisuihkeita sekä muita
täyttötuotteita (esim. patruuna renkaan
tilapäiseen paikkaussarjaan...).
