2011 Peugeot 308 SW BL Manual del propietario (in Spanish)

11
!
!
!

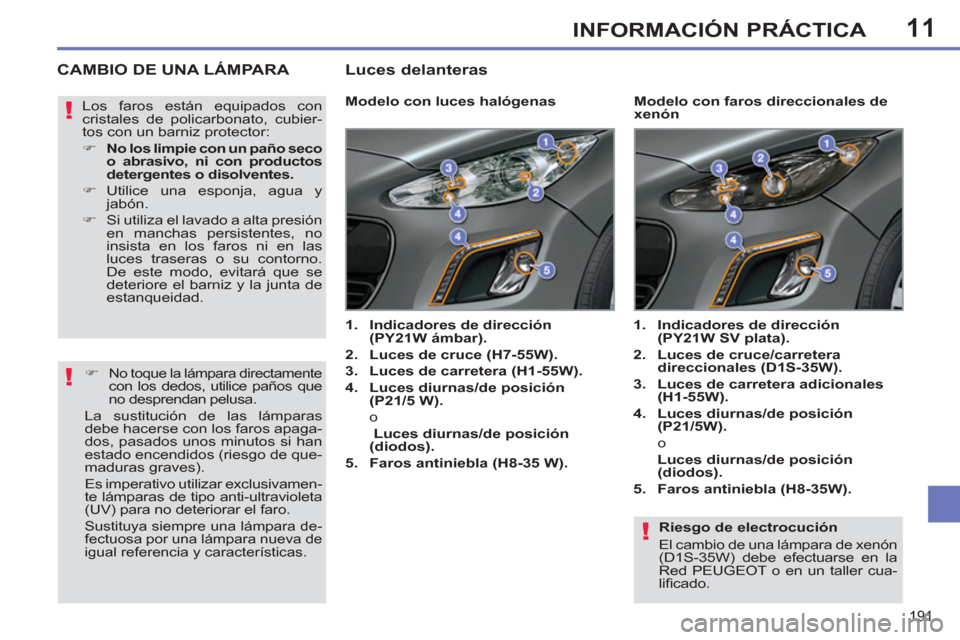

191
INFORMACIÓN PRÁCTICA

Riesgo de electrocución
El cambio de una lámpara de xenón
(D1S-35W) debe efectuarse en la
Red PEUGEOT o en un taller cua-
lifi cado.













CAMBIO DE UNA LÁMPARA








Modelo con luces halógenas


1.
Indicadores de dirección
(PY21W ámbar).


2.
Luces de cruce (H7-55W).


3.
Luces de carretera (H1-55W).


4.
Luces diurnas/de posición
(P21/5 W).

o
Luces diurnas/de posición
(diodos).


5.
Faros antiniebla (H8-35 W).





1.
Indicadores de dirección
(PY21W SV plata).


2.
Luces de cruce/carretera
direccionales (D1S-35W).


3.
Luces de carretera adicionales
(H1-55W).


4.
Luces diurnas/de posición
(P21/5W).

o
Luces diurnas/de posición
(diodos).

5.
Faros antiniebla (H8-35W).






























Modelo con faros direccionales de
xenón Los faros están equipados con
cristales de policarbonato, cubier-
tos con un barniz protector:


)
No los limpie con un paño seco
o abrasivo, ni con productos
detergentes o disolventes.

)
Utilice una esponja, agua y
jabón.

)
Si utiliza el lavado a alta presión
en manchas persistentes, no
insista en los faros ni en las
luces traseras o su contorno.
De este modo, evitará que se
deteriore el barniz y la junta de
estanqueidad.



)

No toque la lámpara directamente
con los dedos, utilice paños que
no desprendan pelusa.
La sustitución de las lámparas
debe hacerse con los faros apaga-
dos, pasados unos minutos si han
estado encendidos (riesgo de que-
maduras graves).
Es imperativo utilizar exclusivamen-
te lámparas de tipo anti-ultravioleta
(UV) para no deteriorar el faro.
Sustituya siempre una lámpara de-
fectuosa por una lámpara nueva de
igual referencia y características.


Luces delanteras

11
i
!

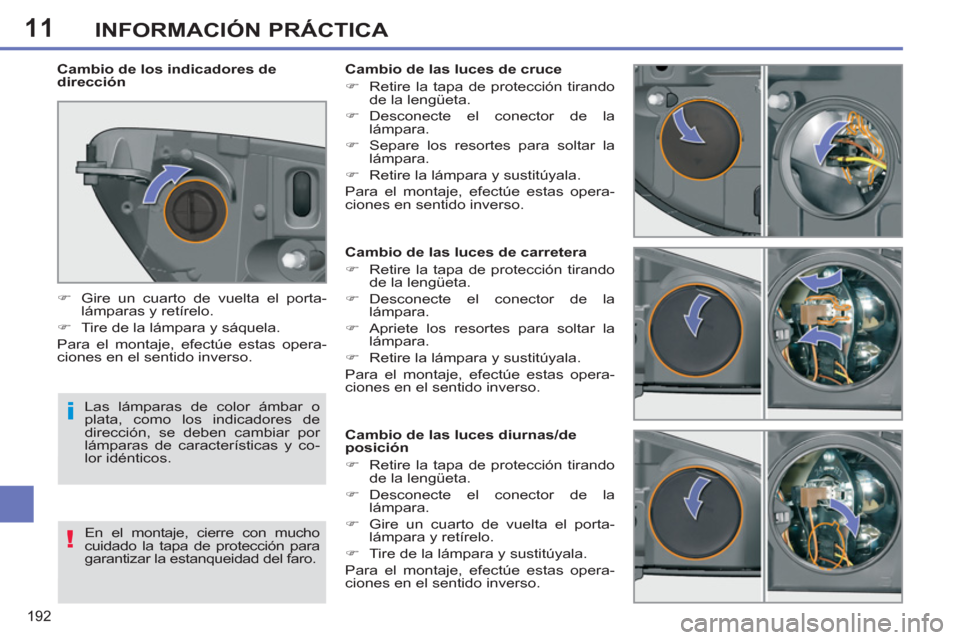

192
INFORMACIÓN PRÁCTICA
















Cambio de las luces de carretera


)
Retire la tapa de protección tirando
de la lengüeta.

)
Desconecte el conector de la
lámpara.

)
Apriete los resortes para soltar la
lámpara.

)
Retire la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.

Cambio de las luces diurnas/de
posición


)
Retire la tapa de protección tirando
de la lengüeta.

)
Desconecte el conector de la
lámpara.

)
Gire un cuarto de vuelta el porta-
lámpara y retírelo.

)
Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.






Cambio de las luces de cruce


)
Retire la tapa de protección tirando
de la lengüeta.

)
Desconecte el conector de la
lámpara.

)
Separe los resortes para soltar la
lámpara.

)
Retire la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en sentido inverso.


Cambio de los indicadores de
dirección


)
Gire un cuarto de vuelta el porta-
lámparas y retírelo.

)
Tire de la lámpara y sáquela.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
Las lámparas de color ámbar o
plata, como los indicadores de
dirección, se deben cambiar por
lámparas de características y co-
lor idénticos.
En el montaje, cierre con mucho
cuidado la tapa de protección para
garantizar la estanqueidad del faro.

11
193
INFORMACIÓN PRÁCTICA







Cambio de los faros antiniebla


)
Inserte un destornillador en el medio
del repetidor, entre éste y la base
del retrovisor.

)
Mueva el destornillador para extraer
el repetidor y retírelo.

)
Desconecte el conector del repetidor.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
Para comprarlos, contacte con la Red
PEUGEOT o un taller cualifi cado.

Cambio de los repetidores laterales
de intermitente integrado
Para cambiar estas lámparas, consulte
en la Red PEUGEOT o un taller cuali-
fi cado.


Cambio de las luces diurnas/de
posición
Para cambiar este tipo de lámparas de
diodos electroluminiscentes, consulte
en la Red PEUGEOT o en un taller cua-
lifi cado.

11
i
194
INFORMACIÓN PRÁCTICA

Luces traseras



1.
Luces de stop/de posición
(P21/5 W).


2.
Luces de posición (P21/5 W).


3.
Luz antiniebla, lado izquierdo
(P21 W).

Luz de marcha atrás, lado
derecho (P21 W).


4.
Indicadores de dirección (P21 W).

Cambio de las luces
Estas cinco lámparas se cambian desde
el exterior del maletero:

)
retire las dos tuercas de fi jación del
piloto,

)
quite con precaución el piloto desde
el exterior,

)
desconecte el conector del piloto,

)
pulse en las cuatro lengüetas y retire
el porta-lámpara,

)
gire un cuarto de vuelta la lámpara y
sustitúyala.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
Si el vehículo está equipado con el
sistema audio JBL, lado derecho, re-
tire previamente los tres tornillos de
fi jación, y después mueva la tapa.

)
lado derecho; retire la trampilla de
acceso,

)
lado izquierdo; gire un cuarto de
vuelta el tornillo de fi jación y retire la
tapa de la caja de colocación,

)
suelte la caja de colocación,

11

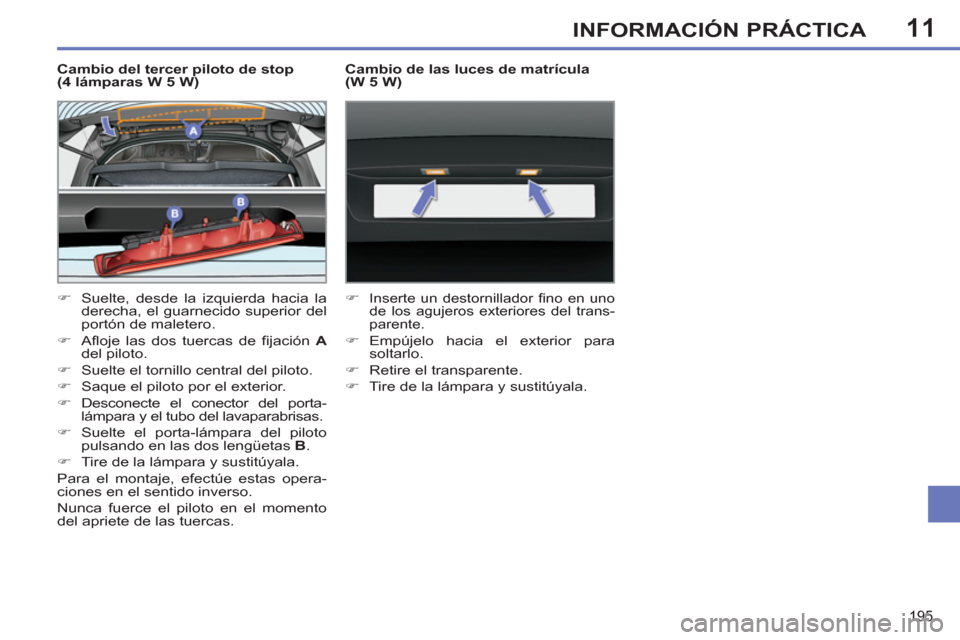

195
INFORMACIÓN PRÁCTICA

Cambio del tercer piloto de stop
(4 lámparas W 5 W)


)
Suelte, desde la izquierda hacia la
derecha, el guarnecido superior del
portón de maletero.

)
Afl oje las dos tuercas de fi jación A

del piloto.

)
Suelte el tornillo central del piloto.

)
Saque el piloto por el exterior.

)
Desconecte el conector del porta-
lámpara y el tubo del lavaparabrisas.

)
Suelte el porta-lámpara del piloto
pulsando en las dos lengüetas B
.

)
Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
Nunca fuerce el piloto en el momento
del apriete de las tuercas.
Cambio de las luces de matrícula
(W 5 W)


)

Inserte un destornillador fi no en uno
de los agujeros exteriores del trans-
parente.

)
Empújelo hacia el exterior para
soltarlo.

)
Retire el transparente.

)
Tire de la lámpara y sustitúyala.

11

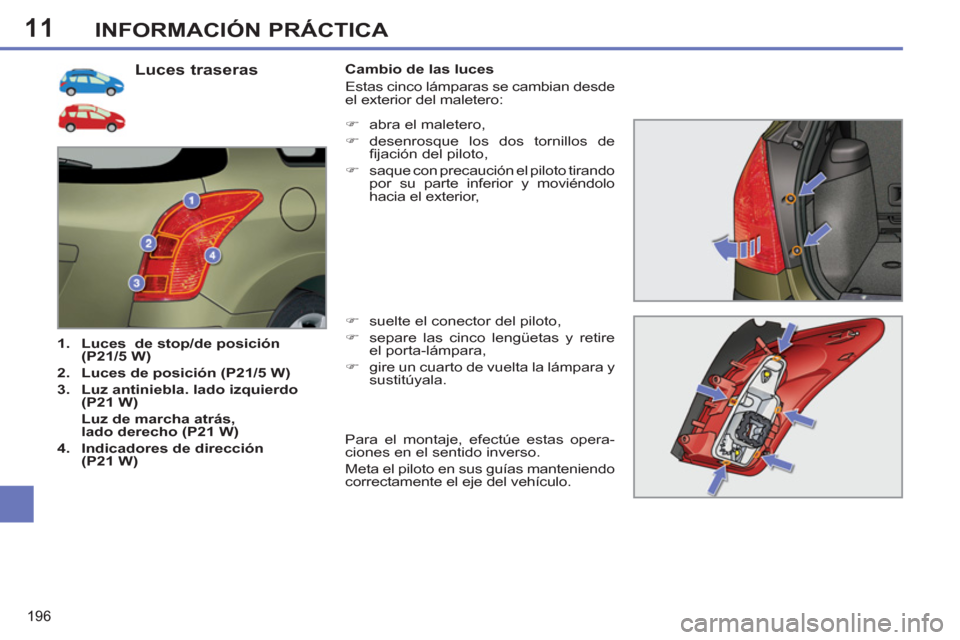

196
INFORMACIÓN PRÁCTICA

Luces traseras



1.
Luces
de stop/de posición
(P21/5 W)


2.
Luces de posición (P21/5 W)


3.
Luz antiniebla. lado izquierdo
(P21 W)

Luz de marcha atrás,
lado derecho (P21 W)


4.
Indicadores de dirección
(P21 W)


Cambio de las luces
Estas cinco lámparas se cambian desde
el exterior del maletero:

)
suelte el conector del piloto,

)
separe las cinco lengüetas y retire
el porta-lámpara,

)
gire un cuarto de vuelta la lámpara y
sustitúyala.

)
abra el maletero,

)
desenrosque los dos tornillos de
fi jación del piloto,

)
saque con precaución el piloto tirando
por su parte inferior y moviéndolo
hacia el exterior,
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
Meta el piloto en sus guías manteniendo
correctamente el eje del vehículo.

11

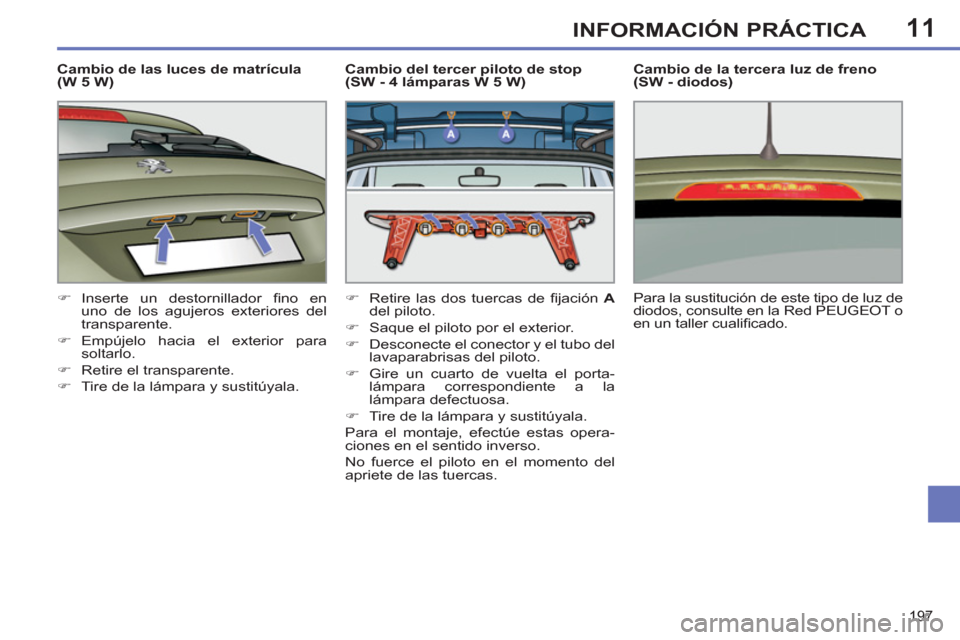

197
INFORMACIÓN PRÁCTICA

Cambio de las luces de matrícula
(W 5 W)


)
Inserte un destornillador fi no en
uno de los agujeros exteriores del
transparente.

)
Empújelo hacia el exterior para
soltarlo.

)
Retire el transparente.

)
Tire de la lámpara y sustitúyala.
















Cambio del tercer piloto de stop
(SW - 4 lámparas W 5 W)


)
Retire las dos tuercas de fi jación A

del piloto.

)
Saque el piloto por el exterior.

)
Desconecte el conector y el tubo del
lavaparabrisas del piloto.

)
Gire un cuarto de vuelta el porta-
lámpara correspondiente a la
lámpara defectuosa.

)
Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
No fuerce el piloto en el momento del
apriete de las tuercas.


Cambio de la tercera luz de freno
(SW - diodos)
Para la sustitución de este tipo de luz de
diodos, consulte en la Red PEUGEOT o
en un taller cualifi cado.

11
!
i

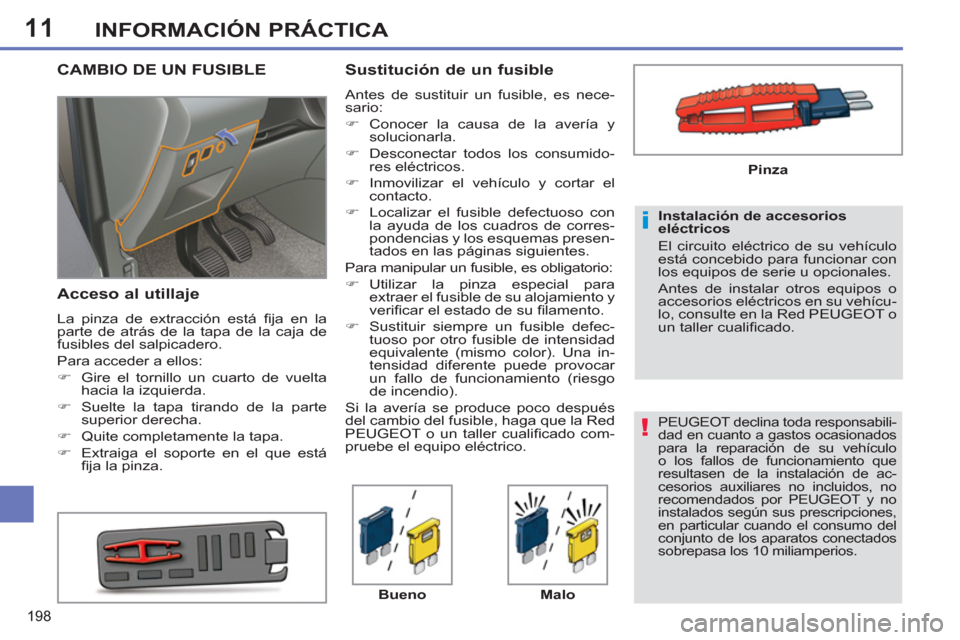

198
INFORMACIÓN PRÁCTICA
PEUGEOT declina toda responsabili-
dad en cuanto a gastos ocasionados
para la reparación de su vehículo
o los fallos de funcionamiento que
resultasen de la instalación de ac-
cesorios auxiliares no incluidos, no
recomendados por PEUGEOT y no
instalados según sus prescripciones,
en particular cuando el consumo del
conjunto de los aparatos conectados
sobrepasa los 10 miliamperios.



Instalación de accesorios
eléctricos
El circuito eléctrico de su vehículo
está concebido para funcionar con
los equipos de serie u opcionales.
Antes de instalar otros equipos o
accesorios eléctricos en su vehícu-
lo, consulte en la Red PEUGEOT o
un taller cualifi cado.





















CAMBIO DE UN FUSIBLE


Acceso al utillaje

La pinza de extracción está fi ja en la
parte de atrás de la tapa de la caja de
fusibles del salpicadero.
Para acceder a ellos:


)
Gire el tornillo un cuarto de vuelta
hacia la izquierda.

)
Suelte la tapa tirando de la parte
superior derecha.

)
Quite completamente la tapa.

)
Extraiga el soporte en el que está
fi ja la pinza.



Sustitución de un fusible

Antes de sustituir un fusible, es nece-
sario:


)
Conocer la causa de la avería y
solucionarla.

)
Desconectar todos los consumido-
res eléctricos.

)
Inmovilizar el vehículo y cortar el
contacto.

)
Localizar el fusible defectuoso con
la ayuda de los cuadros de corres-
pondencias y los esquemas presen-
tados en las páginas siguientes.
Para manipular un fusible, es obligatorio:


)
Utilizar la pinza especial para
extraer el fusible de su alojamiento y
verifi car el estado de su fi lamento.

)
Sustituir siempre un fusible defec-
tuoso por otro fusible de intensidad
equivalente (mismo color). Una in-
tensidad diferente puede provocar
un fallo de funcionamiento (riesgo
de incendio).
Si la avería se produce poco después
del cambio del fusible, haga que la Red
PEUGEOT o un taller cualifi cado com-
pruebe el equipo eléctrico.

Bueno

Malo

Pinza
