2011 Peugeot 308 SW BL Manual del propietario (in Spanish)

12
223
CARACTERÍSTICAS TÉCNICAS

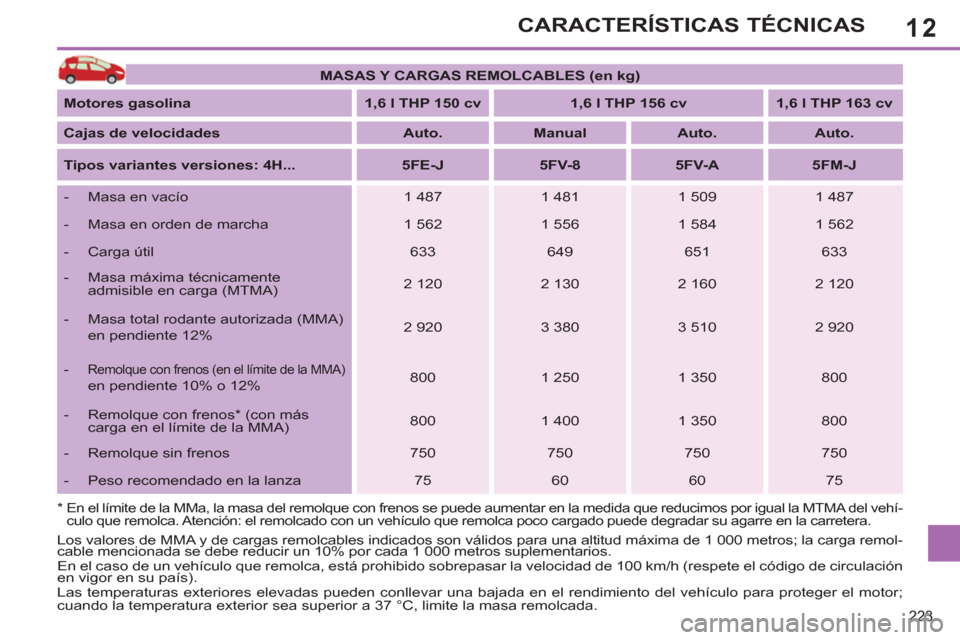

MASAS Y CARGAS REMOLCABLES (en kg)



Motores gasolina


1,6 l THP 150 cv



1,6 l THP 156 cv



1,6 l THP 163 cv



Cajas de velocidades


Auto.



Manual



Auto.



Auto.



Tipos variantes versiones: 4H...


5FE-J



5FV-8



5FV-A



5FM-J




- Masa en vacío
1 487
1 481
1 509
1 487


- Masa en orden de marcha
1 562
1 556
1 584
1 562


- Carga útil
633
649
651
633


- Masa máxima técnicamente
admisible en carga (MTMA)
2 120
2 130
2 160
2 120


- Masa total rodante autorizada (MMA)
en pendiente 12%
2 920
3 380
3 510
2 920


- Remolque con frenos (en el límite de la MMA)

en pendiente 10% o 12%
800
1 250
1 350
800


- Remolque con frenos * (con más
carga en el límite de la MMA)
800
1 400
1 350
800


- Remolque sin frenos
750
750
750
750


- Peso recomendado en la lanza
75
60
60
75
*

En el límite de la MMa, la masa del remolque con frenos se puede aumentar en la medida que reducimos por igual la MTMA del vehí-
culo que remolca. Atención: el remolcado con un vehículo que remolca poco cargado puede degradar su agarre en la carretera.

Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga remol-
cable mencionada se debe reducir un 10% por cada 1 000 metros suplementarios.
En el caso de un vehículo que remolca, está prohibido sobrepasar la velocidad de 100 km/h (respete el código de circulación
en vigor en su país).
Las temperaturas exteriores elevadas pueden conllevar una bajada en el rendimiento del vehículo para proteger el motor;
cuando la temperatura exterior sea superior a 37 °C, limite la masa remolcada.

12
224
CARACTERÍSTICAS TÉCNICAS

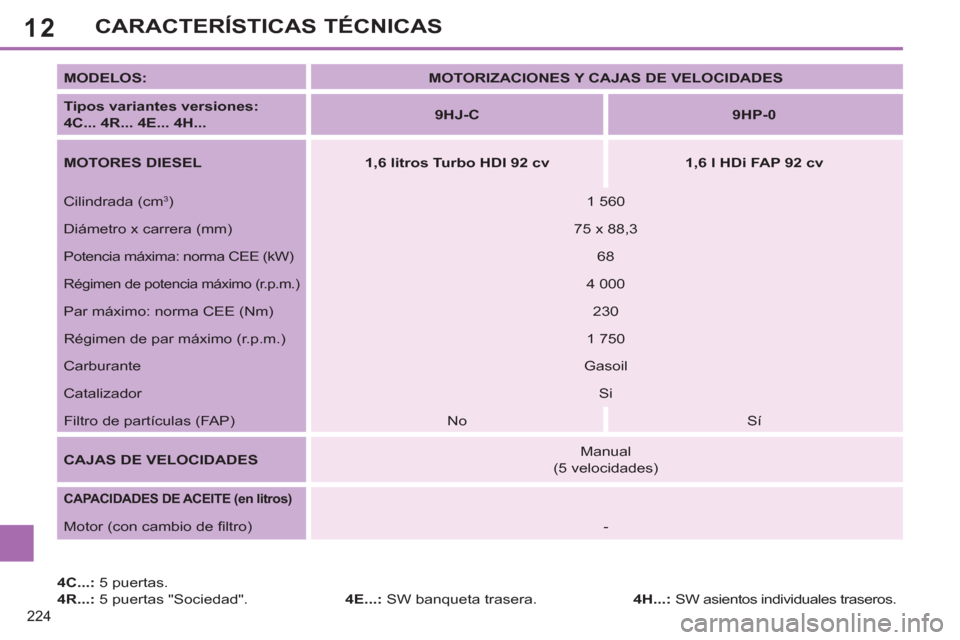

4C...:
5 puertas.

4R...:
5 puertas "Sociedad".
4E...:
SW banqueta trasera.
MODELOS:


MOTORIZACIONES Y CAJAS DE VELOCIDADES



Tipos variantes versiones:
4C... 4R... 4E... 4H...


9HJ-C



9HP-0



MOTORES DIESEL


1,6 litros Turbo HDI 92 cv



1,6 l HDi FAP 92 cv


Cilindrada (cm
3
)
1 560
Diámetro x carrera (mm)
75 x 88,3
Potencia máxima: norma CEE (kW)
68

Régimen de potencia máximo (r.p.m.)

4 000
Par máximo: norma CEE (Nm)
230
Régimen de par máximo (r.p.m.)
1 750
Carburante
Gasoil
Catalizador
Si
Filtro de partículas (FAP)
No
Sí

CAJAS DE VELOCIDADES

Manual
(5 velocidades)


CAPACIDADES DE ACEITE (en litros)

Motor (con cambio de fi ltro)
-

4H...:
SW asientos individuales traseros.

12
225
CARACTERÍSTICAS TÉCNICAS

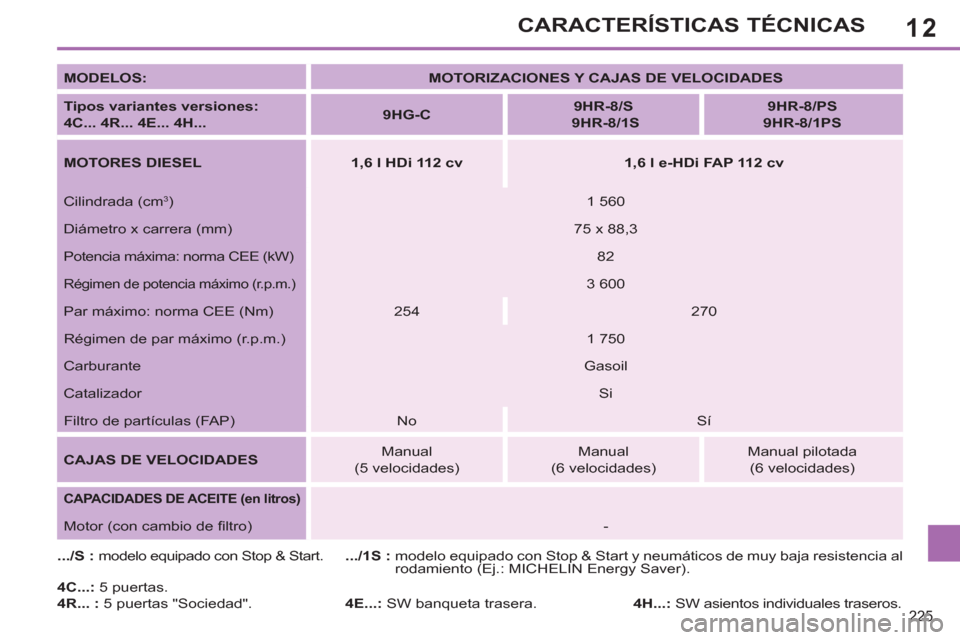

MODELOS:


MOTORIZACIONES Y CAJAS DE VELOCIDADES



Tipos variantes versiones:
4C... 4R... 4E... 4H...


9HG-C



9HR-8/S

9HR-8/1S



9HR-8/PS

9HR-8/1PS

MOTORES DIESEL


1,6 l HDi 112 cv



1,6 l e-HDi FAP 112 cv


Cilindrada (cm
3
)
1 560
Diámetro x carrera (mm)
75 x 88,3
Potencia máxima: norma CEE (kW)
82

Régimen de potencia máximo (r.p.m.)

3 600
Par máximo: norma CEE (Nm)
254
270
Régimen de par máximo (r.p.m.)
1 750
Carburante
Gasoil
Catalizador
Si
Filtro de partículas (FAP)
No
Sí

CAJAS DE VELOCIDADES

Manual
(5 velocidades)
Manual
(6 velocidades)
Manual pilotada
(6 velocidades)


CAPACIDADES DE ACEITE (en litros)


Motor (con cambio de fi ltro)
-

4C...:
5 puertas.

4R... :
5 puertas "Sociedad".
4E...:
SW banqueta trasera.
.../S :
modelo equipado con Stop & Start.

4H...:
SW asientos individuales traseros.
.../1S :
modelo equipado con Stop & Start y neumáticos de muy baja resistencia al
rodamiento (Ej.: MICHELIN Energy Saver).

12
226
CARACTERÍSTICAS TÉCNICAS

MODELOS:


MOTORIZACIONES Y CAJAS DE VELOCIDADES



Tipos variantes versiones:
4C... 4E... 4H...


RHE-8



RHH-A



MOTORES DIESEL


2,0 l HDi FAP 150 cv



2,0 l HDi FAP 163 cv


Cilindrada (cm
3
)
1 997
1 997
Diámetro x carrera (mm)
85 x 88
85 x 88
Potencia máxima: norma CEE (kW)
110
120

Régimen de potencia máxima (r.p.m.)

3 750
3 750
Par máximo: norma CEE (Nm)
340
340
Régimen de par máximo (r.p.m.)
2 000
2 000
Carburante
Gasoil
Gasoil
Catalizador
Sí
Sí
Filtro de partículas (FAP)
Sí
Sí

CAJAS DE VELOCIDADES

Manual
(6 velocidades)
Auto.
(6 velocidades)


CAPACIDADES DE ACEITE (en litros)


Motor (con cambio de fi ltro)
5,25
-

4C...:
5 puertas.
4E...:
SW banqueta trasera.
4H...:
SW asientos individuales traseros.

12
227
CARACTERÍSTICAS TÉCNICAS

*
En el límite de la MMA, la masa del remolque con frenos se puede aumentar en la medida que reducimos por igual la MTMA
del vehículo que remolca. Atención: el remolcado con un vehículo poco cargado puede degradar el agarre en la carretera.
Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga remol-
cable mencionada se debe reducir un 10% por cada 1 000 metros suplementarios.
En el caso de un vehículo que remolca, está prohibido sobrepasar la velocidad de 100 km/h (respete el código de circulación
en vigor en su país).
Las temperaturas exteriores elevadas pueden conllevar una bajada en el rendimiento del vehículo para proteger el motor;
cuando la temperatura exterior sea superior a 37 °C, limite la masa remolcada.

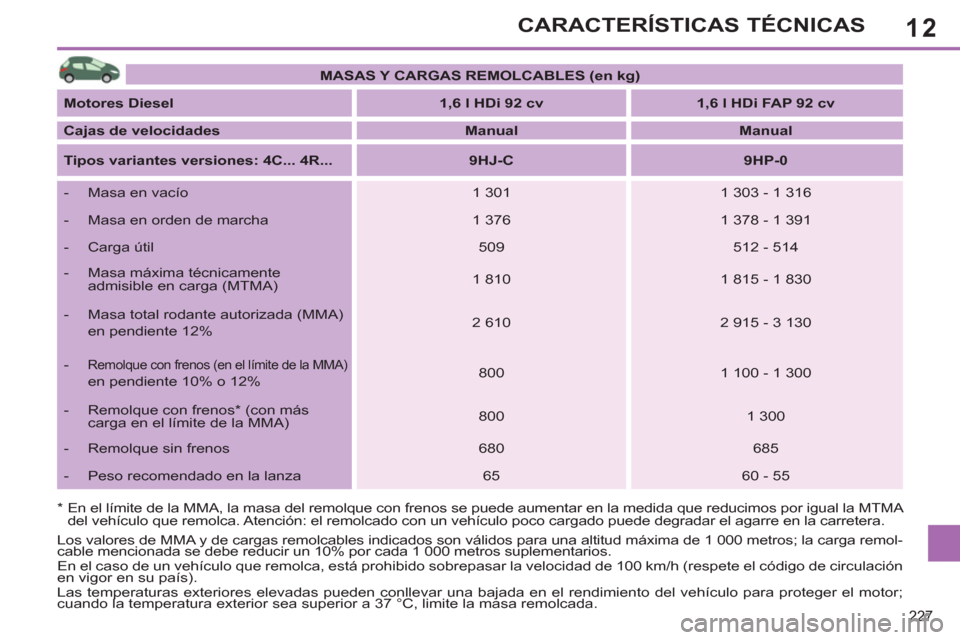

MASAS Y CARGAS REMOLCABLES (en kg)



Motores Diesel


1,6 l HDi 92 cv



1,6 l HDi FAP 92 cv



Cajas de velocidades


Manual



Manual



Tipos variantes versiones: 4C... 4R...


9HJ-C



9HP-0




- Masa en vacío
1 301
1 303 - 1 316


- Masa en orden de marcha
1 376
1 378 - 1 391


- Carga útil
509
512 - 514


- Masa máxima técnicamente
admisible en carga (MTMA)
1 810
1 815 - 1 830


- Masa total rodante autorizada (MMA)
en pendiente 12%
2 610
2 915 - 3 130


-
Remolque con frenos (en el límite de la MMA)
en pendiente 10% o 12%
800
1 100 - 1 300


- Remolque con frenos * (con más
carga en el límite de la MMA)
800
1 300


- Remolque sin frenos
680
685


- Peso recomendado en la lanza
65
60 - 55

12
228
CARACTERÍSTICAS TÉCNICAS
*

En el límite de la MMA, la masa del remolque con frenos se puede aumentar en la medida que reducimos por igual la MTMA del
vehículo que remolca. Atención: el remolcado con un vehículo poco cargado puede degradar el agarre en la carretera.
Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga remol-
cable mencionada se debe reducir un 10% por cada 1 000 metros suplementarios.
En el caso de un vehículo que remolca, está prohibido sobrepasar la velocidad de 100 km/h (respete el código de circulación
en vigor en su país).
Las temperaturas exteriores elevadas pueden conllevar una bajada en el rendimiento del vehículo para proteger el motor;
cuando la temperatura exterior sea superior a 37 °C, limite la masa remolcada.

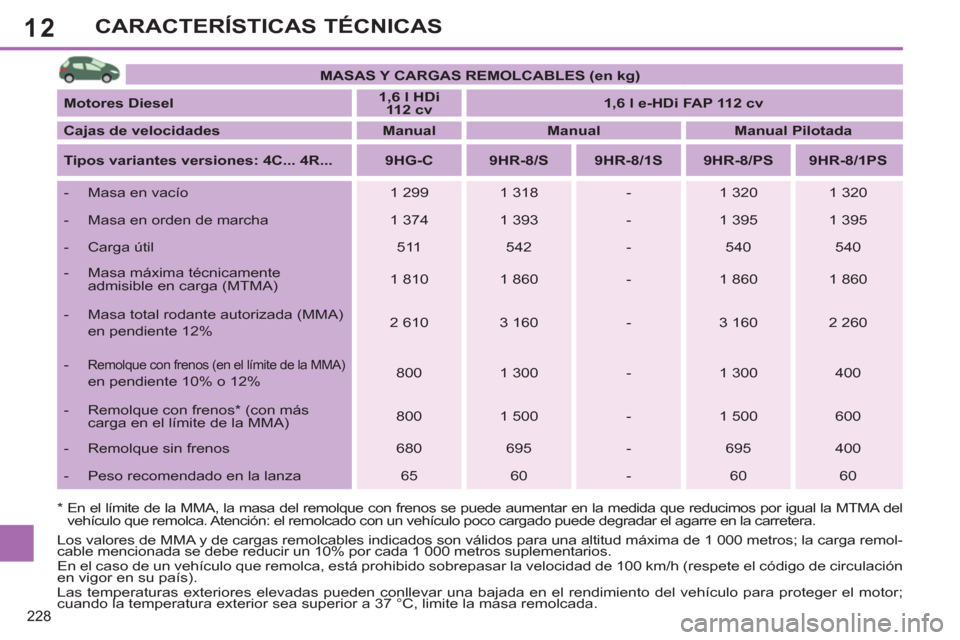

MASAS Y CARGAS REMOLCABLES (en kg)



Motores Diesel


1,6 l HDi
112 cv



1,6 l e-HDi FAP 112 cv



Cajas de velocidades


Manual



Manual



Manual Pilotada



Tipos variantes versiones: 4C... 4R...


9HG-C



9HR-8/S



9HR-8/1S



9HR-8/PS



9HR-8/1PS




- Masa en vacío
1 299
1 318
-
1 320
1 320


- Masa en orden de marcha
1 374
1 393
-
1 395
1 395


- Carga útil
511
542
-
540
540


- Masa máxima técnicamente
admisible en carga (MTMA)
1 810
1 860
-
1 860
1 860


- Masa total rodante autorizada (MMA)
en pendiente 12%
2 610
3 160
-
3 160
2 260


-
Remolque con frenos (en el límite de la MMA)

en pendiente 10% o 12%
800
1 300
-
1 300
400


- Remolque con frenos * (con más
carga en el límite de la MMA)
800
1 500
-
1 500
600


- Remolque sin frenos
680
695
-
695
400


- Peso recomendado en la lanza
65
60
-
60
60

12
229
CARACTERÍSTICAS TÉCNICAS
*

En el límite de la MMA, la masa del remolque con frenos se puede aumentar en la medida que reducimos por igual la MTMA del
vehículo que remolca. Atención: el remolcado con un vehículo poco cargado puede degradar el agarre en la carretera.

MASAS Y CARGAS REMOLCABLES (en kg)



Motores Diesel


2,0 l HDi FAP 150 cv



2,0 l HDi FAP 163 cv



Cajas de velocidades


Manual



Auto.



Tipos variantes versiones
:

4C...


RHE-8



RHH-A




- Masa en vacío
1 398
1 428


- Masa en orden de marcha
1 473
1 503


- Carga útil
502
532


- Masa máxima técnicamente
admisible en carga (MTMA)
1 900
1 960


- Masa total rodante autorizada (MMA)
en pendiente 12%
3 600
3 460


-
Remolque con frenos (en el límite de la MMA)
en pendiente 10% o 12%
1 700
1 500


- Remolque con frenos * (con más
carga en el límite de la MMA)
1 700
1 500


- Remolque sin frenos
735
750


- Peso recomendado en la lanza
70
66
Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga remol-
cable mencionada se debe reducir un 10% por cada 1 000 metros suplementarios.
En el caso de un vehículo que remolca, está prohibido sobrepasar la velocidad de 100 km/h (respete el código de circulación
en vigor en su país).
Las temperaturas exteriores elevadas pueden conllevar una bajada en el rendimiento del vehículo para proteger el motor;
cuando la temperatura exterior sea superior a 37 °C, limite la masa remolcada.

12
230
CARACTERÍSTICAS TÉCNICAS
*

En el límite de la MMA, la masa del remolque con frenos se puede aumentar en la medida que reducimos por igual la MTMA del
vehículo que remolca. Atención: el remolcado con un vehículo poco cargado puede degradar el agarre en la carretera.

MASAS Y CARGAS REMOLCABLES (en kg)



Motores Diesel


1,6 l HDi 92 cv



1,6 l HDi FAP 92 cv



Cajas de velocidades


Manual



Manual



Tipos variantes versiones: 4E...


9HJ-C



9HP-0




- Masa en vacío
1 390
1 378


- Masa en orden de marcha
1 465
1 453


- Carga útil
610
570


- Masa máxima técnicamente admisible
en carga (MTMA)
2 000
1 948


- Masa total rodante autorizada (MMA)
en pendiente 12%
2 800
3 148


-
Remolque con frenos (en el límite de la MMA)
en pendiente 10% o 12%
800
1 200


- Remolque con frenos * (con más carga
en el límite de la MMA)
800
1 300


- Remolque sin frenos
730
725


- Peso recomendado en la lanza
75
60
Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga remol-
cable mencionada se debe reducir un 10% por cada 1 000 metros suplementarios.
En el caso de un vehículo que remolca, está prohibido sobrepasar la velocidad de 100 km/h (respete el código de circulación
en vigor en su país).
Las temperaturas exteriores elevadas pueden conllevar una bajada en el rendimiento del vehículo para proteger el motor;
cuando la temperatura exterior sea superior a 37 °C, limite la masa remolcada.
