2011 Peugeot 308 SW BL Manual del propietario (in Spanish)

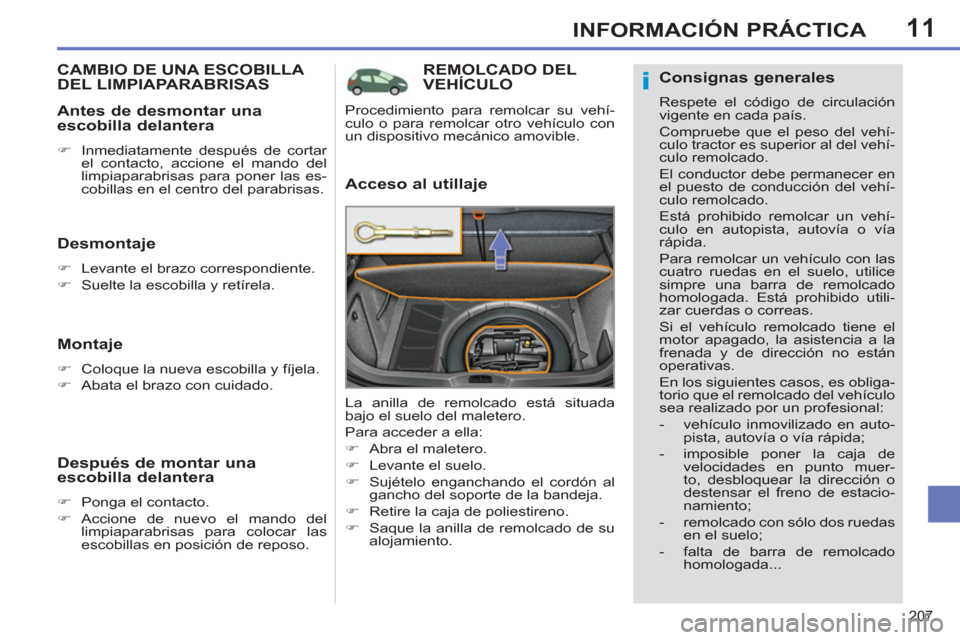

11
i
207
INFORMACIÓN PRÁCTICA





REMOLCADO DEL
VEHÍCULO

Acceso al utillaje

La anilla de remolcado está situada
bajo el suelo del maletero.
Para acceder a ella:


)
Abra el maletero.

)
Levante el suelo.

)
Sujételo enganchando el cordón al
gancho del soporte de la bandeja.

)
Retire la caja de poliestireno.

)
Saque la anilla de remolcado de su
alojamiento.
Procedimiento para remolcar su vehí-
culo o para remolcar otro vehículo con
un dispositivo mecánico amovible.








CAMBIO DE UNA ESCOBILLA
DEL LIMPIAPARABRISAS

Desmontaje



)
Levante el brazo correspondiente.

)
Suelte la escobilla y retírela.



Montaje



)
Coloque la nueva escobilla y fíjela.

)
Abata el brazo con cuidado.



Antes de desmontar una
escobilla delantera


)
Inmediatamente después de cortar
el contacto, accione el mando del
limpiaparabrisas para poner las es-
cobillas en el centro del parabrisas.



Después de montar una
escobilla delantera


)
Ponga el contacto.

)
Accione de nuevo el mando del
limpiaparabrisas para colocar las
escobillas en posición de reposo.



Consignas generales

Respete el código de circulación
vigente en cada país.
Compruebe que el peso del vehí-
culo tractor es superior al del vehí-
culo remolcado.
El conductor debe permanecer en
el puesto de conducción del vehí-
culo remolcado.
Está prohibido remolcar un vehí-
culo en autopista, autovía o vía
rápida.
Para remolcar un vehículo con las
cuatro ruedas en el suelo, utilice
simpre una barra de remolcado
homologada. Está prohibido utili-
zar cuerdas o correas.
Si el vehículo remolcado tiene el
motor apagado, la asistencia a la
frenada y de dirección no están
operativas.
En los siguientes casos, es obliga-
torio que el remolcado del vehículo
sea realizado por un profesional:


- vehículo inmovilizado en auto-
pista, autovía o vía rápida;

- imposible poner la caja de
velocidades en punto muer-
to, desbloquear la dirección o
destensar el freno de estacio-
namiento;

- remolcado con sólo dos ruedas
en el suelo;

- falta de barra de remolcado
homologada...

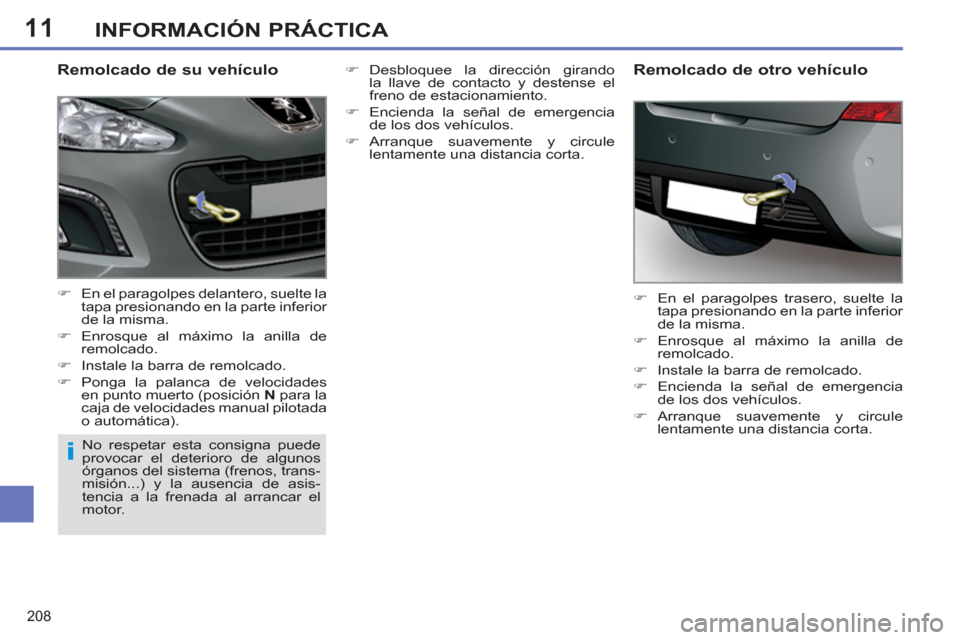

11
i
208
INFORMACIÓN PRÁCTICA

Remolcado de su vehículo



)
En el paragolpes delantero, suelte la
tapa presionando en la parte inferior
de la misma.

)
Enrosque al máximo la anilla de
remolcado.

)
Instale la barra de remolcado.

)
Ponga la palanca de velocidades
en punto muerto (posición N
para la
caja de velocidades manual pilotada
o automática).

)
En el paragolpes trasero, suelte la
tapa presionando en la parte inferior
de la misma.

)
Enrosque al máximo la anilla de
remolcado.

)
Instale la barra de remolcado.

)
Encienda la señal de emergencia
de los dos vehículos.

)
Arranque suavemente y circule
lentamente una distancia corta.



Remolcado de otro vehículo
No respetar esta consigna puede
provocar el deterioro de algunos
órganos del sistema (frenos, trans-
misión...) y la ausencia de asis-
tencia a la frenada al arrancar el
motor.
)
Desbloquee la dirección girando
la llave de contacto y destense el
freno de estacionamiento.

)
Encienda la señal de emergencia
de los dos vehículos.

)
Arranque suavemente y circule
lentamente una distancia corta.

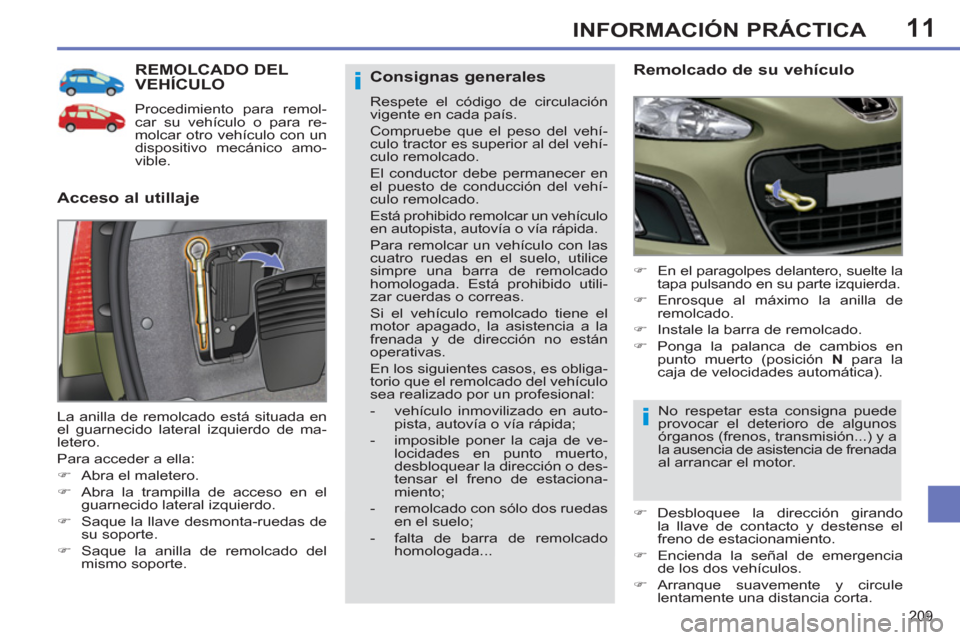

11
i
i
209
INFORMACIÓN PRÁCTICA





REMOLCADO DEL
VEHÍCULO
Procedimiento para remol-
car su vehículo o para re-
molcar otro vehículo con un
dispositivo mecánico amo-
vible.

Acceso al utillaje
Remolcado de su vehículo



)
En el paragolpes delantero, suelte la
tapa pulsando en su parte izquierda.

)
Enrosque al máximo la anilla de
remolcado.

)
Instale la barra de remolcado.

)
Ponga la palanca de cambios en
punto muerto (posición N
para la
caja de velocidades automática).
La anilla de remolcado está situada en
el guarnecido lateral izquierdo de ma-
letero.
Para acceder a ella:


)
Abra el maletero.

)
Abra la trampilla de acceso en el
guarnecido lateral izquierdo.

)
Saque la llave desmonta-ruedas de
su soporte.

)
Saque la anilla de remolcado del
mismo soporte.



Consignas generales

Respete el código de circulación
vigente en cada país.
Compruebe que el peso del vehí-
culo tractor es superior al del vehí-
culo remolcado.
El conductor debe permanecer en
el puesto de conducción del vehí-
culo remolcado.
Está prohibido remolcar un vehículo
en autopista, autovía o vía rápida.
Para remolcar un vehículo con las
cuatro ruedas en el suelo, utilice
simpre una barra de remolcado
homologada. Está prohibido utili-
zar cuerdas o correas.
Si el vehículo remolcado tiene el
motor apagado, la asistencia a la
frenada y de dirección no están
operativas.
En los siguientes casos, es obliga-
torio que el remolcado del vehículo
sea realizado por un profesional:


- vehículo inmovilizado en auto-
pista, autovía o vía rápida;

- imposible poner la caja de ve-
locidades en punto muerto,
desbloquear la dirección o des-
tensar el freno de estaciona-
miento;

- remolcado con sólo dos ruedas
en el suelo;

- falta de barra de remolcado
homologada...
No respetar esta consigna puede
provocar el deterioro de algunos
órganos (frenos, transmisión...) y a
la ausencia de asistencia de frenada
al arrancar el motor.

)
Desbloquee la dirección girando
la llave de contacto y destense el
freno de estacionamiento.

)
Encienda la señal de emergencia
de los dos vehículos.

)
Arranque suavemente y circule
lentamente una distancia corta.

11
i
!
210
INFORMACIÓN PRÁCTICA


)
En el paragolpes trasero, suelte la
tapa pulsando en su parte izquierda.

)
Enrosque al máximo la anilla de
remolcado.

)
Instale la barra de remolcado.

)
Encienda la señal de emergencia
de los dos vehículos.

)
Arranque suavemente y circule
lentamente una distancia corta.



Remolcado de otro vehículo





ENGANCHE DE UN REMOLQUE,
DE UNA CARAVANA...
Su vehículo ha sido concebido esen-
cialmente para transportar personas y
equipaje, pero también puede utilizarse
para arrastrar un remolque.

Consejos de conducción


Viento lateral


)
Tenga en cuenta el aumento de la
resistencia al viento transversal.


Refrigeración
Arrastrar un remolque en pendiente as-
cendente aumenta la temperatura del
líquido de refrigeración.
Dispositivo mecánico que sirve para
enganchar un remolque o una caravana
con señalización y alumbrado comple-
mentarios.

Distribución de la carga


)
Distribuya la carga en el remolque de
modo que los objetos más pesados
se encuentren lo más cerca posible
del eje y que el peso en la lanza se
aproxime al máximo autorizado sin
sobrepasarlo.
La densidad del aire disminuye con la
altitud, reduciendo, así, las prestacio-
nes del motor. La carga máxima remol-
cable debe reducirse un 10% por cada
1 000 metros de altitud.
Consulte el capítulo "Características
técnicas" para conocer las masas y
cargas remolcables en función del
vehículo. La conducción con remolque somete al
vehículo tractor a un mayor esfuerzo y
exige que el conductor preste una aten-
ción especial.
Se recomienda utilizar enganches
de remolque y cableado originales
PEUGEOT, que han sido probados
y homologados desde el diseño del
vehículo, y confi ar el montaje de
este dispositivo a la Red PEUGEOT
o a un taller cualifi cado.
En caso de realizar el montaje fue-
ra de la Red PEUGEOT, éste debe
efectuarse imperativamente según
las preconizaciones del fabricante.
Si su vehículo está equipado con el
motor gasolina 1,6 l THP 200 cv, no
podrá instalar el dispositivo de en-
ganche. La envergadura del sistema
de escape deportivo no lo permite.

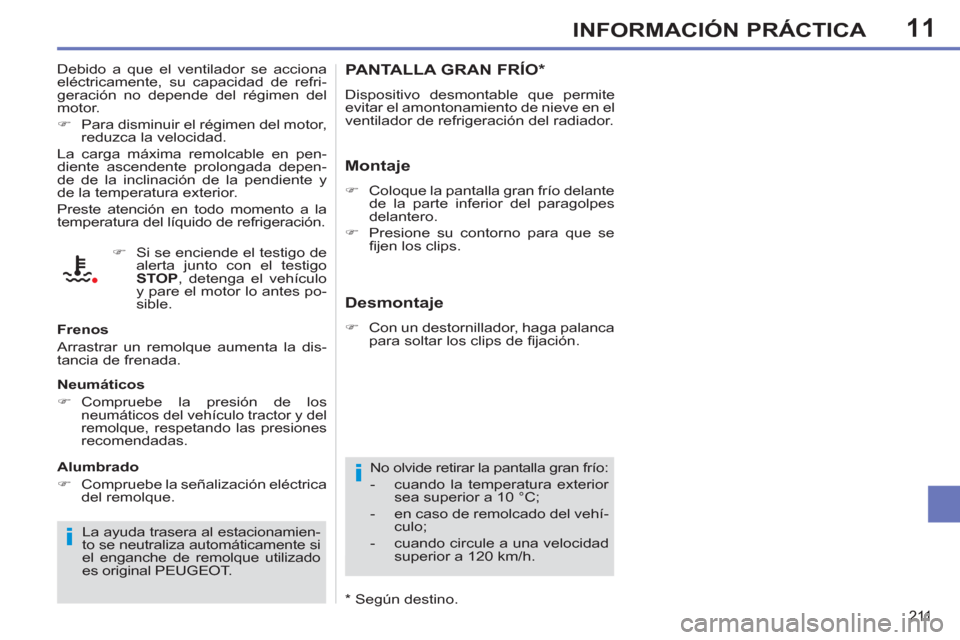

11
i
i
211
INFORMACIÓN PRÁCTICA








PANTALLA GRAN FRÍO *

Dispositivo desmontable que permite
evitar el amontonamiento de nieve en el
ventilador de refrigeración del radiador.

Montaje



)
Coloque la pantalla gran frío delante
de la parte inferior del paragolpes
delantero.

)
Presione su contorno para que se
fi jen los clips.

No olvide retirar la pantalla gran frío:


- cuando la temperatura exterior
sea superior a 10 °C;

- en caso de remolcado del vehí-
culo;

- cuando circule a una velocidad
superior a 120 km/h.



Desmontaje



)
Con un destornillador, haga palanca
para soltar los clips de fi jación. Debido a que el ventilador se acciona
eléctricamente, su capacidad de refri-
geración no depende del régimen del
motor.


)
Para disminuir el régimen del motor,
reduzca la velocidad.
La carga máxima remolcable en pen-
diente ascendente prolongada depen-
de de la inclinación de la pendiente y
de la temperatura exterior.
Preste atención en todo momento a la
temperatura del líquido de refrigeración.

Frenos
Arrastrar un remolque aumenta la dis-
tancia de frenada.

Neumáticos


)
Compruebe la presión de los
neumáticos del vehículo tractor y del
remolque, respetando las presiones
recomendadas.


Alumbrado


)
Compruebe la señalización eléctrica
del remolque.
La ayuda trasera al estacionamien-
to se neutraliza automáticamente si
el enganche de remolque utilizado
es original PEUGEOT.


)
Si se enciende el testigo de
alerta junto con el testigo
STOP
, detenga el vehículo
y pare el motor lo antes po-
sible.


*
Según destino.

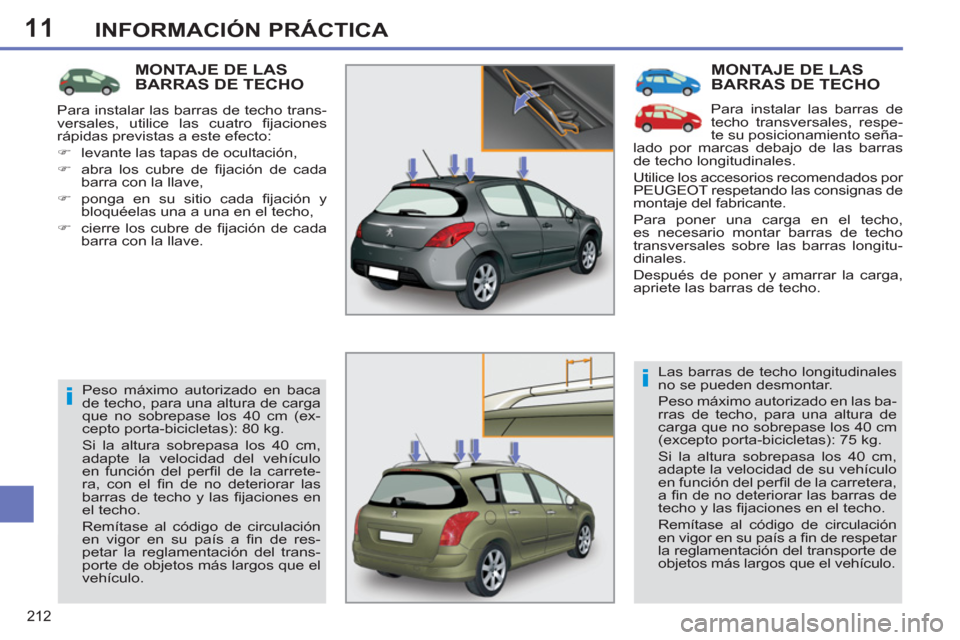

11
i
i
212
INFORMACIÓN PRÁCTICA
MONTAJE DE LAS
BARRAS DE TECHO
Para instalar las barras de
techo transversales, respe-
te su posicionamiento seña-
lado por marcas debajo de las barras
de techo longitudinales.
Utilice los accesorios recomendados por
PEUGEOT respetando las consignas de
montaje del fabricante.
Para poner una carga en el techo,
es necesario montar barras de techo
transversales sobre las barras longitu-
dinales.
Después de poner y amarrar la carga,
apriete las barras de techo.
Las barras de techo longitudinales
no se pueden desmontar.
Peso máximo autorizado en las ba-
rras de techo, para una altura de
carga que no sobrepase los 40 cm
(excepto porta-bicicletas): 75 kg.
Si la altura sobrepasa los 40 cm,
adapte la velocidad de su vehículo
en función del perfi l de la carretera,
a fi n de no deteriorar las barras de
techo y las fi jaciones en el techo.
Remítase al código de circulación
en vigor en su país a fi n de respetar
la reglamentación del transporte de
objetos más largos que el vehículo.











MONTAJE DE LAS
BARRAS DE TECHO
Peso máximo autorizado en baca
de techo, para una altura de carga
que no sobrepase los 40 cm (ex-
cepto porta-bicicletas): 80 kg.
Si la altura sobrepasa los 40 cm,
adapte la velocidad del vehículo
en función del perfi l de la carrete-
ra, con el fi n de no deteriorar las
barras de techo y las fi jaciones en
el techo.
Remítase al código de circulación
en vigor en su país a fi n de res-
petar la reglamentación del trans-
porte de objetos más largos que el
vehículo. Para instalar las barras de techo trans-
versales, utilice las cuatro fi jaciones
rápidas previstas a este efecto:


)
levante las tapas de ocultación,

)
abra los cubre de fi jación de cada
barra con la llave,

)
ponga en su sitio cada fi jación y
bloquéelas una a una en el techo,

)
cierre los cubre de fi jación de cada
barra con la llave.

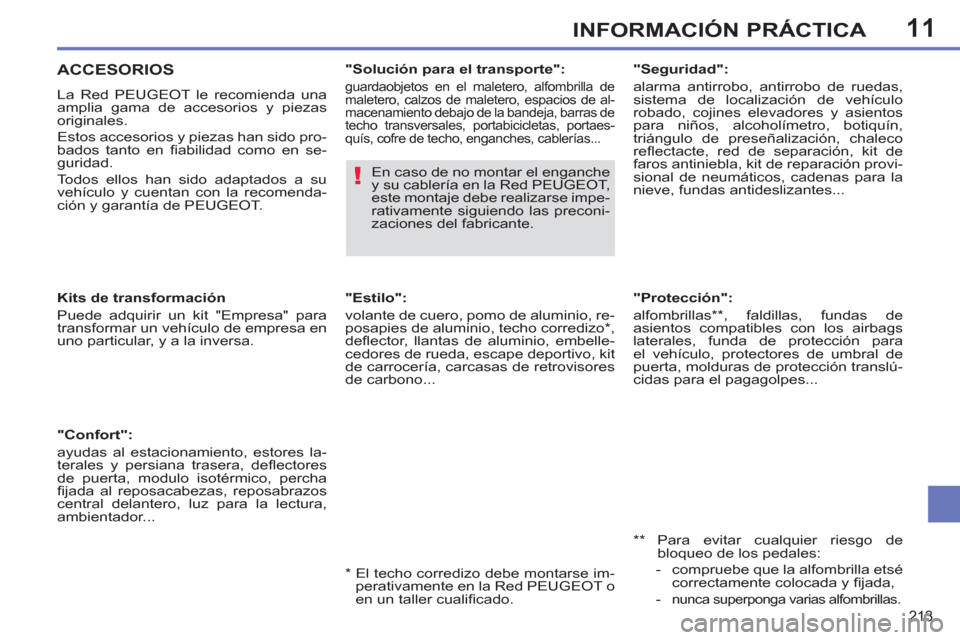

11
!
213
INFORMACIÓN PRÁCTICA

"Protección":
alfombrillas ** , faldillas, fundas de
asientos compatibles con los airbags
laterales, funda de protección para
el vehículo, protectores de umbral de
puerta, molduras de protección translú-
cidas para el pagagolpes...

**
Para evitar cualquier riesgo de
bloqueo de los pedales:


- compruebe que la alfombrilla etsé
correctamente colocada y fi jada,

-
nunca superponga varias alfombrillas.







ACCESORIOS

La Red PEUGEOT le recomienda una
amplia gama de accesorios y piezas
originales.
Estos accesorios y piezas han sido pro-
bados tanto en fi abilidad como en se-
guridad.
Todos ellos han sido adaptados a su
vehículo y cuentan con la recomenda-
ción y garantía de PEUGEOT.


"Confort":
ayudas al estacionamiento, estores la-
terales y persiana trasera, defl ectores
de puerta, modulo isotérmico, percha
fi jada al reposacabezas, reposabrazos
central delantero, luz para la lectura,
ambientador...

*
El techo corredizo debe montarse im-
perativamente en la Red PEUGEOT o
en un taller cualifi cado.

Kits de transformación
Puede adquirir un kit "Empresa" para
transformar un vehículo de empresa en
uno particular, y a la inversa.

"Solución para el transporte":
guardaobjetos en el maletero, alfombrilla de
maletero, calzos de maletero, espacios de al-
macenamiento debajo de la bandeja, barras de
techo transversales, portabicicletas, portaes-
quís, cofre de techo, enganches, cablerías...

"Estilo":
volante de cuero, pomo de aluminio, re-
posapies de aluminio, techo corredizo * ,
defl ector, llantas de aluminio, embelle-
cedores de rueda, escape deportivo, kit
de carrocería, carcasas de retrovisores
de carbono...
"Seguridad":
alarma antirrobo, antirrobo de ruedas,
sistema de localización de vehículo
robado, cojines elevadores y asientos
para niños, alcoholímetro, botiquín,
triángulo de preseñalización, chaleco
refl ectacte, red de separación, kit de
faros antiniebla, kit de reparación provi-
sional de neumáticos, cadenas para la
nieve, fundas antideslizantes... En caso de no montar el enganche
y su cablería en la Red PEUGEOT,
este montaje debe realizarse impe-
rativamente siguiendo las preconi-
zaciones del fabricante.

11
!
i
i
214

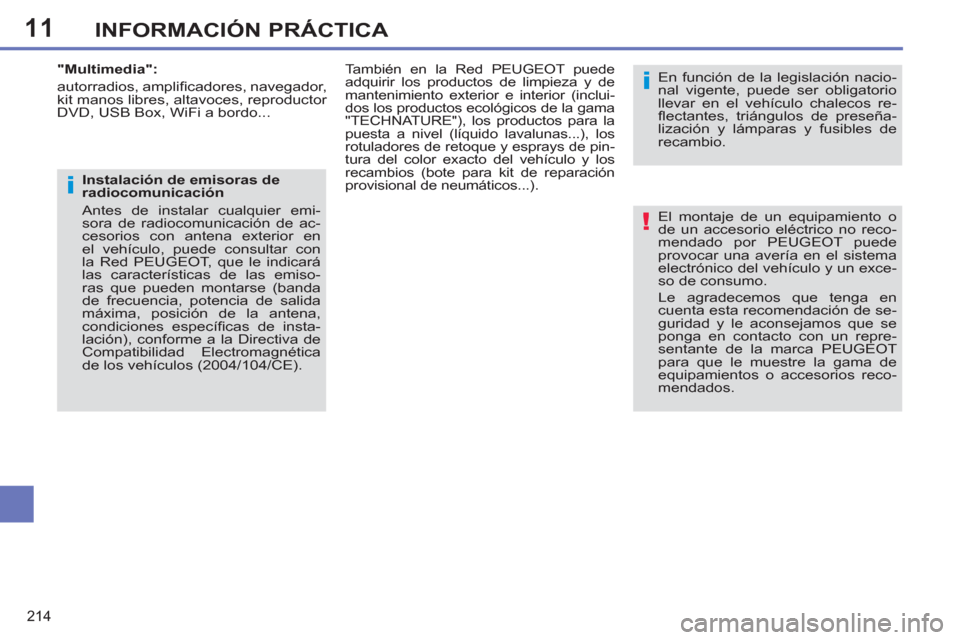

INFORMACIÓN PRÁCTICA
El montaje de un equipamiento o
de un accesorio eléctrico no reco-
mendado por PEUGEOT puede
provocar una avería en el sistema
electrónico del vehículo y un exce-
so de consumo.
Le agradecemos que tenga en
cuenta esta recomendación de se-
guridad y le aconsejamos que se
ponga en contacto con un repre-
sentante de la marca PEUGEOT
para que le muestre la gama de
equipamientos o accesorios reco-
mendados.

En función de la legislación nacio-
nal vigente, puede ser obligatorio
llevar en el vehículo chalecos re-
fl ectantes, triángulos de preseña-
lización y lámparas y fusibles de
recambio.
"Multimedia":
autorradios, amplifi cadores, navegador,
kit manos libres, altavoces, reproductor
DVD, USB Box, WiFi a bordo...

Instalación de emisoras de
radiocomunicación
Antes de instalar cualquier emi-
sora de radiocomunicación de ac-
cesorios con antena exterior en
el vehículo, puede consultar con
la Red PEUGEOT, que le indicará
las características de las emiso-
ras que pueden montarse (banda
de frecuencia, potencia de salida
máxima, posición de la antena,
condiciones específi cas de insta-
lación), conforme a la Directiva de
Compatibilidad Electromagnética
de los vehículos (2004/104/CE).




También en la Red PEUGEOT puede
adquirir los productos de limpieza y de
mantenimiento exterior e interior (inclui-
dos los productos ecológicos de la gama
"TECHNATURE"), los productos para la
puesta a nivel (líquido lavalunas...), los
rotuladores de retoque y esprays de pin-
tura del color exacto del vehículo y los
recambios (bote para kit de reparación
provisional de neumáticos...).
