2011 Peugeot 308 SW BL Manual del propietario (in Spanish)

11
i
!
!
183
INFORMACIÓN PRÁCTICA

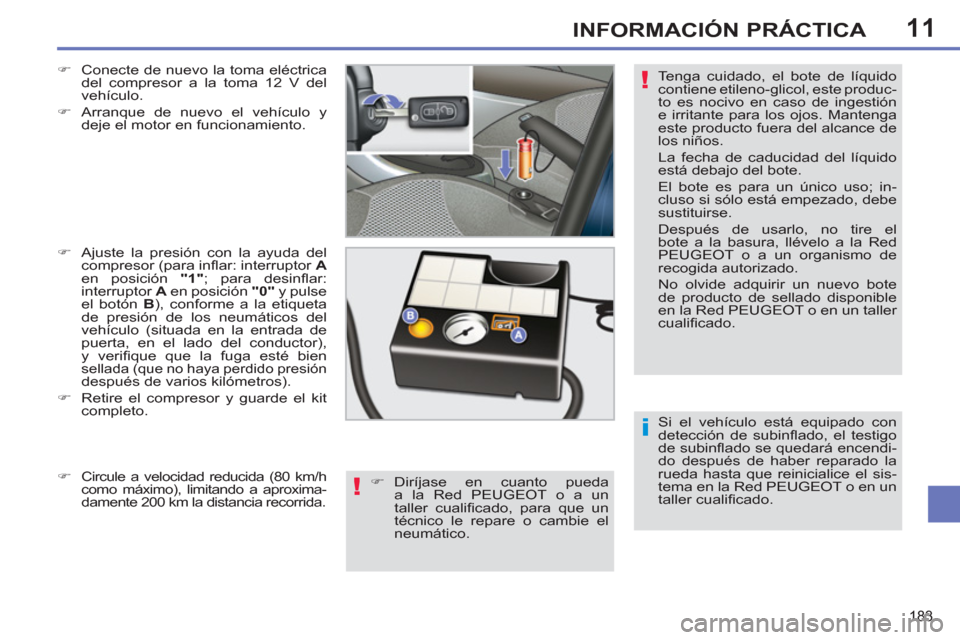

Si el vehículo está equipado con
detección de subinfl ado, el testigo
de subinfl ado se quedará encendi-
do después de haber reparado la
rueda hasta que reinicialice el sis-
tema en la Red PEUGEOT o en un
taller cualifi cado. Tenga cuidado, el bote de líquido
contiene etileno-glicol, este produc-
to es nocivo en caso de ingestión
e irritante para los ojos. Mantenga
este producto fuera del alcance de
los niños.
La fecha de caducidad del líquido
está debajo del bote.
El bote es para un único uso; in-
cluso si sólo está empezado, debe
sustituirse.
Después de usarlo, no tire el
bote a la basura, llévelo a la Red
PEUGEOT o a un organismo de
recogida autorizado.
No olvide adquirir un nuevo bote
de producto de sellado disponible
en la Red PEUGEOT o en un taller
cualifi cado.
)
Conecte de nuevo la toma eléctrica
del compresor a la toma 12 V del
vehículo.

)
Arranque de nuevo el vehículo y
deje el motor en funcionamiento.

)
Ajuste la presión con la ayuda del
compresor (para infl ar: interruptor A

en posición "1"
; para desinfl ar:
interruptor A
en posición "0"
y pulse
el botón B
), conforme a la etiqueta
de presión de los neumáticos del
vehículo (situada en la entrada de
puerta, en el lado del conductor),
y verifi que que la fuga esté bien
sellada (que no haya perdido presión después de varios kilómetros).

)
Retire el compresor y guarde el kit
completo.

)
Diríjase en cuanto pueda
a la Red PEUGEOT o a un
taller cualifi cado, para que un
técnico le repare o cambie el
neumático.
)

Circule a velocidad reducida (80 km/h
como máximo), limitando a aproxima-
damente 200 km la distancia recorrida.

11
i
184
INFORMACIÓN PRÁCTICA

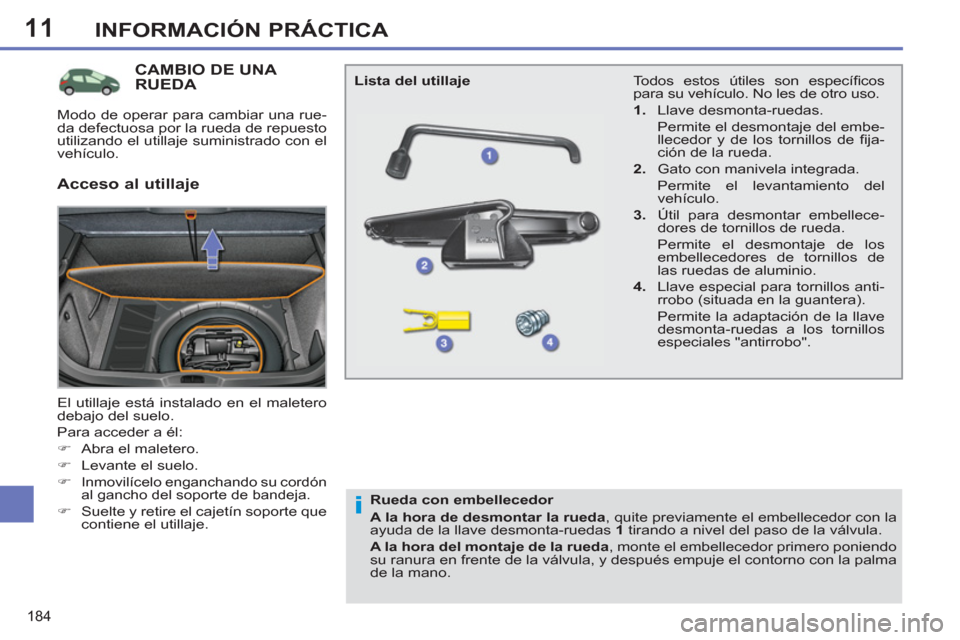

CAMBIO DE UNA
RUEDA
El utillaje está instalado en el maletero
debajo del suelo.
Para acceder a él:


)
Abra el maletero.

)
Levante el suelo.

)

Inmovilícelo enganchando su cordón
al gancho del soporte de bandeja.

)
Suelte y retire el cajetín soporte que
contiene el utillaje. Todos estos útiles son específi cos
para su vehículo. No les de otro uso.


1.
Llave desmonta-ruedas.
Permite el desmontaje del embe-
llecedor y de los tornillos de fi ja-
ción de la rueda.

2.
Gato con manivela integrada.
Permite el levantamiento del
vehículo.

3.
Útil para desmontar embellece-
dores de tornillos de rueda.
Permite el desmontaje de los
embellecedores de tornillos de
las ruedas de aluminio.

4.
Llave especial para tornillos anti-
rrobo (situada en la guantera).
Permite la adaptación de la llave
desmonta-ruedas a los tornillos
especiales "antirrobo".

Lista del utillaje


Acceso al utillaje


Rueda con embellecedor

A la hora de desmontar la rueda
, quite previamente el embellecedor con la
ayuda de la llave desmonta-ruedas 1
tirando a nivel del paso de la válvula.

A la hora del montaje de la rueda
, monte el embellecedor primero poniendo
su ranura en frente de la válvula, y después empuje el contorno con la palma
de la mano.
Modo de operar para cambiar una rue-
da defectuosa por la rueda de repuesto
utilizando el utillaje suministrado con el
vehículo.

11
i
i
185
INFORMACIÓN PRÁCTICA

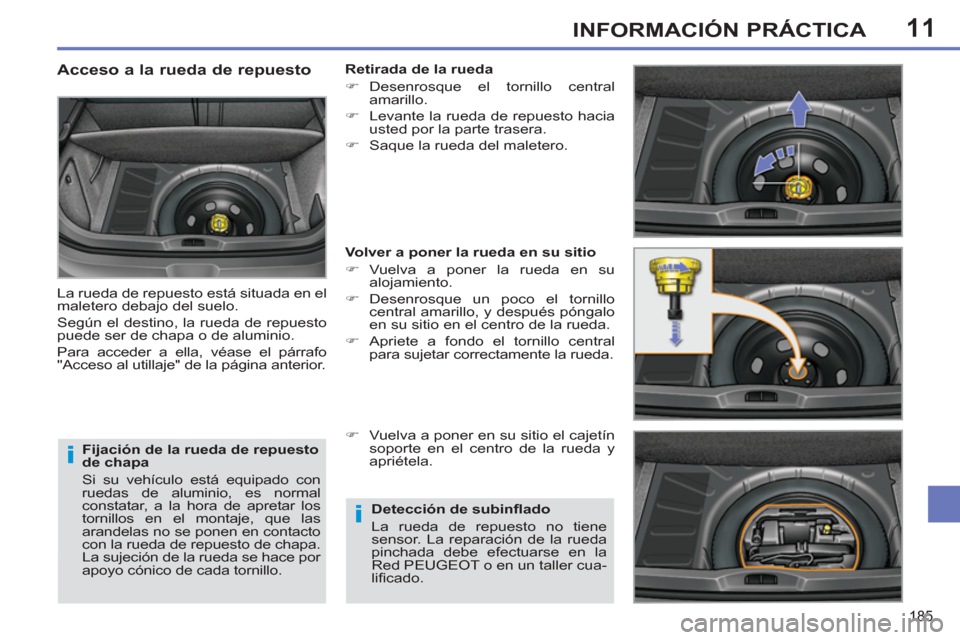

Fijación de la rueda de repuesto
de chapa
Si su vehículo está equipado con
ruedas de aluminio, es normal
constatar, a la hora de apretar los
tornillos en el montaje, que las
arandelas no se ponen en contacto
con la rueda de repuesto de chapa.
La sujeción de la rueda se hace por
apoyo cónico de cada tornillo.


Acceso a la rueda de repuesto

La rueda de repuesto está situada en el
maletero debajo del suelo.
Según el destino, la rueda de repuesto
puede ser de chapa o de aluminio.
Para acceder a ella, véase el párrafo
"Acceso al utillaje" de la página anterior.
Retirada de la rueda


)
Desenrosque el tornillo central
amarillo.

)
Levante la rueda de repuesto hacia
usted por la parte trasera.

)
Saque la rueda del maletero.


Volver a poner la rueda en su sitio


)
Vuelva a poner la rueda en su
alojamiento.

)
Desenrosque un poco el tornillo
central amarillo, y después póngalo
en su sitio en el centro de la rueda.

)
Apriete a fondo el tornillo central
para sujetar correctamente la rueda.

)
Vuelva a poner en su sitio el cajetín
soporte en el centro de la rueda y
apriétela.


Detección de subinfl ado
La rueda de repuesto no tiene
sensor. La reparación de la rueda
pinchada debe efectuarse en la
Red PEUGEOT o en un taller cua-
lifi cado.

11
i
186
INFORMACIÓN PRÁCTICA

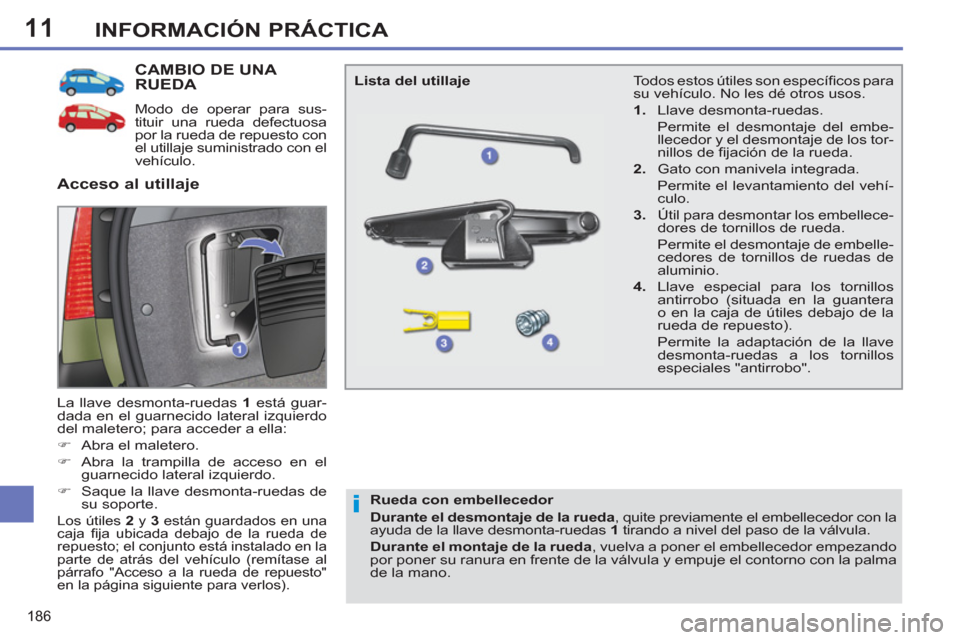

CAMBIO DE UNA
RUEDA

Modo de operar para sus-
tituir una rueda defectuosa
por la rueda de repuesto con
el utillaje suministrado con el
vehículo.
La llave desmonta-ruedas 1
está guar-
dada en el guarnecido lateral izquierdo
del maletero; para acceder a ella:


)
Abra el maletero.

)
Abra la trampilla de acceso en el
guarnecido lateral izquierdo.

)
Saque la llave desmonta-ruedas de
su soporte.

Los útiles 2
y 3
están guardados en una
caja fi ja ubicada debajo de la rueda de
repuesto; el conjunto está instalado en la
parte de atrás del vehículo (remítase al
párrafo "Acceso a la rueda de repuesto"
en la página siguiente para verlos).

Acceso al utillaje


Lista del utillaje

Rueda con embellecedor

Durante el desmontaje de la rueda
, quite previamente el embellecedor con la
ayuda de la llave desmonta-ruedas 1
tirando a nivel del paso de la válvula.

Durante
el montaje de la rueda
, vuelva a poner el embellecedor empezando
por poner su ranura en frente de la válvula y empuje el contorno con la palma
de la mano.
Todos estos útiles son específi cos para
su vehículo. No les dé otros usos.


1.
Llave desmonta-ruedas.
Permite el desmontaje del embe-
llecedor y el desmontaje de los tor-
nillos de fi jación de la rueda.

2.
Gato con manivela integrada.
Permite el levantamiento del vehí-
culo.

3.
Útil para desmontar los embellece-
dores de tornillos de rueda.
Permite el desmontaje de embelle-
cedores de tornillos de ruedas de
aluminio.

4.
Llave especial para los tornillos
antirrobo (situada en la guantera
o en la caja de útiles debajo de la
rueda de repuesto).
Permite la adaptación de la llave
desmonta-ruedas a los tornillos
especiales "antirrobo".

11
i
187
INFORMACIÓN PRÁCTICA

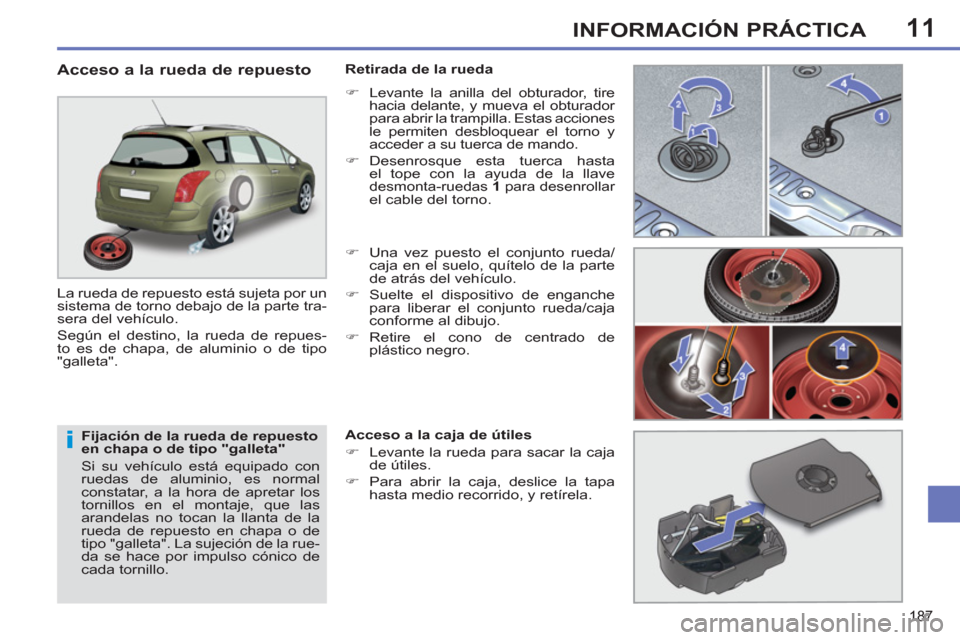

Fijación de la rueda de repuesto
en chapa o de tipo "galleta"
Si su vehículo está equipado con
ruedas de aluminio, es normal
constatar, a la hora de apretar los
tornillos en el montaje, que las
arandelas no tocan la llanta de la
rueda de repuesto en chapa o de
tipo "galleta". La sujeción de la rue-
da se hace por impulso cónico de
cada tornillo.


Acceso a la rueda de repuesto

La rueda de repuesto está sujeta por un
sistema de torno debajo de la parte tra-
sera del vehículo.
Según el destino, la rueda de repues-
to es de chapa, de aluminio o de tipo
"galleta".
Retirada de la rueda


)
Levante la anilla del obturador, tire
hacia delante, y mueva el obturador
para abrir la trampilla. Estas acciones
le permiten desbloquear el torno y
acceder a su tuerca de mando.

)
Desenrosque esta tuerca hasta
el tope con la ayuda de la llave
desmonta-ruedas 1
para desenrollar el cable del torno.

)
Una vez puesto el conjunto rueda/
caja en el suelo, quítelo de la parte
de atrás del vehículo.

)
Suelte el dispositivo de enganche
para liberar el conjunto rueda/caja
conforme al dibujo.

)
Retire el cono de centrado de
plástico negro.

Acceso a la caja de útiles


)
Levante la rueda para sacar la caja
de útiles.

)
Para abrir la caja, deslice la tapa
hasta medio recorrido, y retírela.

11
i
i
188
INFORMACIÓN PRÁCTICA

Detección de subinfl ado
La rueda de repuesto no tiene sen-
sor. La reparación de la rueda pin-
chada debe efectuarse en la Red
PEUGEOT o en un taller cualifi cado.
Volver a poner la rueda en su sitio


)
Guarde los utillajes 2
y 3
en la caja
y cierre la tapa.

)
Ponga la caja de útiles en el suelo.

)
Ponga la rueda de repuesto en la
caja.

)
Vuelva a poner el cono de centrado
de plástico negro en el centro de la
rueda (únicamente en la rueda de
chapa o de tipo "galleta").

)
Introduzca el dispositivo de
enganche con el cono y la rueda
para fi jarlo correctamente a la tapa
de la caja.

)
Suba el conjunto rueda/caja debajo
de la parte de atrás del vehículo,
enroscando la tuerca de mando del
torno con la llave desmonta-ruedas 1
.


)
Apriete a fondo la tuerca.

)
Cierre la trampilla con la anilla y el
obturador para bloquear el torno.

)
Compruebe que la rueda está bien
colocada horizontalmente contra el
piso.
En el caso contrario, vuelva a
empezar con la operación.

En caso de comprar una rueda de
talla homogénea, para sustituir la
rueda de tipo "galleta", es necesa-
rio desmontar la cala, situada de-
bajo del vehículo. Consulte la Red
PEUGEOT o un taller cualifi cado.

11
i
189
INFORMACIÓN PRÁCTICA

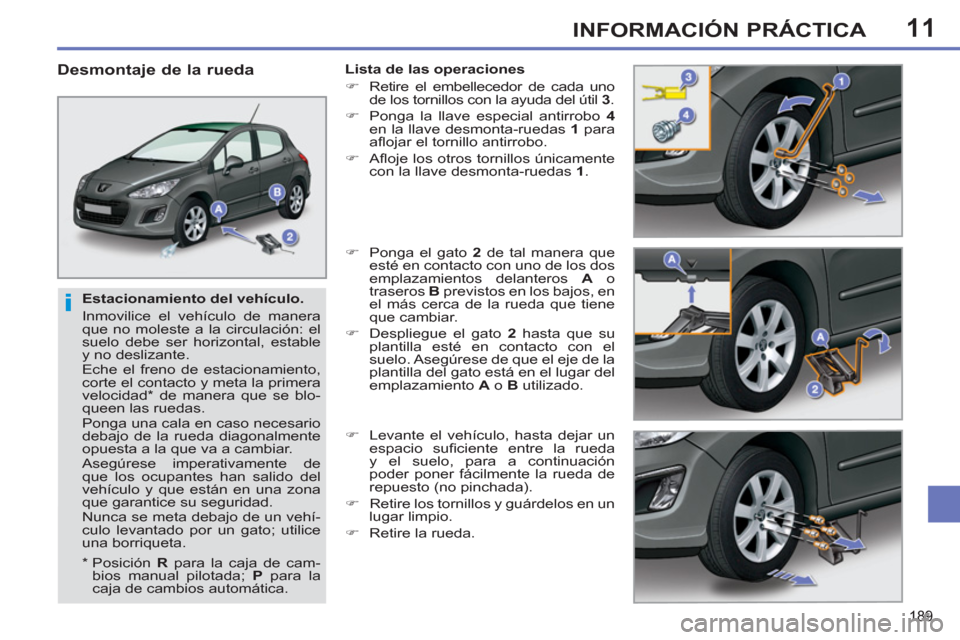

Estacionamiento del vehículo.
Inmovilice el vehículo de manera
que no moleste a la circulación: el
suelo debe ser horizontal, estable
y no deslizante.
Eche el freno de estacionamiento,
corte el contacto y meta la primera
velocidad * de manera que se blo-
queen las ruedas.
Ponga una cala en caso necesario
debajo de la rueda diagonalmente
opuesta a la que va a cambiar.
Asegúrese imperativamente de
que los ocupantes han salido del
vehículo y que están en una zona
que garantice su seguridad.
Nunca se meta debajo de un vehí-
culo levantado por un gato; utilice
una borriqueta.










Desmontaje de la rueda

Lista de las operaciones


)
Retire el embellecedor de cada uno
de los tornillos con la ayuda del útil 3
.

)
Ponga la llave especial antirrobo 4
en la llave desmonta-ruedas 1
para
afl ojar el tornillo antirrobo.

)
Afl oje los otros tornillos únicamente
con la llave desmonta-ruedas 1
.

)
Ponga el gato 2
de tal manera que
esté en contacto con uno de los dos
emplazamientos delanteros A
o
traseros B
previstos en los bajos, en
el más cerca de la rueda que tiene
que cambiar.

)
Despliegue el gato 2
hasta que su
plantilla esté en contacto con el
suelo. Asegúrese de que el eje de la
plantilla del gato está en el lugar del
emplazamiento A
o B
utilizado.

)
Levante el vehículo, hasta dejar un
espacio sufi ciente entre la rueda
y el suelo, para a continuación
poder poner fácilmente la rueda de
repuesto (no pinchada).

)
Retire los tornillos y guárdelos en un
lugar limpio.

)
Retire la rueda.



*
Posición R
para la caja de cam-
bios manual pilotada; P
para la
caja de cambios automática.

11
i
190
INFORMACIÓN PRÁCTICA

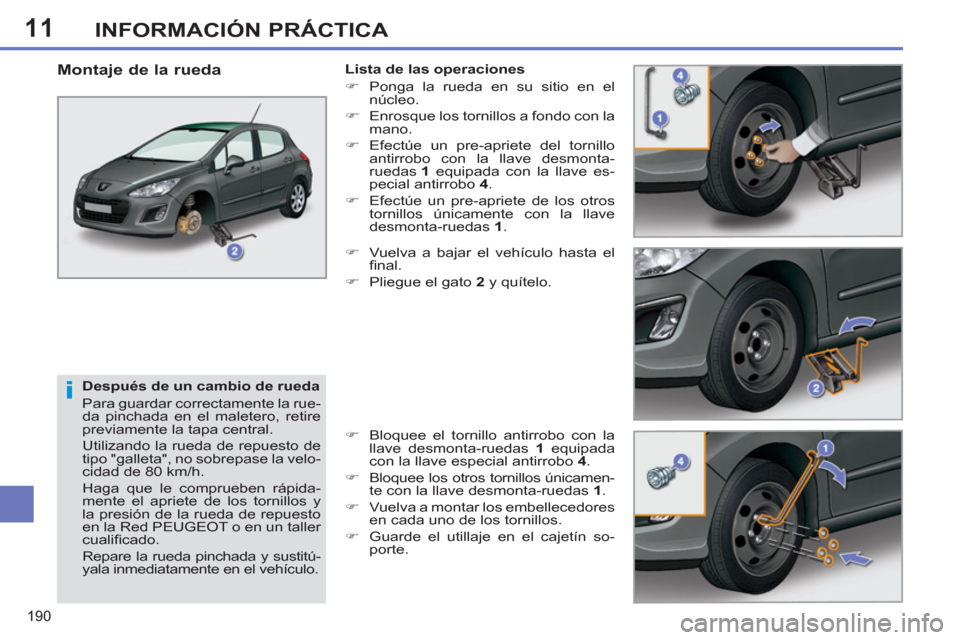

Después de un cambio de rueda
Para guardar correctamente la rue-
da pinchada en el maletero, retire
previamente la tapa central.
Utilizando la rueda de repuesto de
tipo "galleta", no sobrepase la velo-
cidad de 80 km/h.
Haga que le comprueben rápida-
mente el apriete de los tornillos y
la presión de la rueda de repuesto
en la Red PEUGEOT o en un taller
cualifi cado.
Repare la rueda pinchada y sustitú-
yala inmediatamente en el vehículo.


Montaje de la rueda

Lista de las operaciones


)
Ponga la rueda en su sitio en el
núcleo.

)
Enrosque los tornillos a fondo con la
mano.

)
Efectúe un pre-apriete del tornillo
antirrobo con la llave desmonta-
ruedas 1
equipada con la llave es-
pecial antirrobo 4
.

)
Efectúe un pre-apriete de los otros
tornillos únicamente con la llave
desmonta-ruedas 1
.

)
Vuelva a bajar el vehículo hasta el
fi nal.

)
Pliegue el gato 2
y quítelo.

)
Bloquee el tornillo antirrobo con la
llave desmonta-ruedas 1
equipada
con la llave especial antirrobo 4
.

)
Bloquee los otros tornillos únicamen-
te con la llave desmonta- ruedas 1
.

)
Vuelva a montar los embellecedores
en cada uno de los tornillos.

)
Guarde el utillaje en el cajetín so-
porte.
