2011 MAZDA MODEL CX-7 Manuel du propriétaire (in French)

Black plate (248,1)
Commande d'éclairage
qPhares
ATTENTION
(Avec position AUTO)
Ø Ne pas obscurcir le capteur optique en collant une étiquette ou un autocollant sur
le pare-brise. Le capteur optique risquerait de ne pas fonctionner correctement.
Capteur optique
ØLe capteur optique fonctionne aussi comme capteur de pluie pour la commande
automatique des essuie-glace. Ne pas approcher les mains et les grattoirs du
pare-brise lorsque le levier d'essuie-glaces est sur la position AUTO et que le
contacteur est sur la position ON, car les doigts pourraient être pincés ou les
essuie-glaces et les balais d'essuie-glaces pourraient être endommagés lorsqu'ils
sont activés automatiquement. Lorsqu'on veut nettoyer le pare-brise, veiller à
éteindre complètement les essuie-glaces - en particulier lorsqu'on élimine la glace
et la neige - surtout s'il est très tentant de laisser le moteur tourner.
REMARQUE
lSi on laisse l'interrupteur d'éclairage sur la position de marche, les feux s'éteindront
automatiquement environ 30 secondes après qu'on ait mis le contacteur sur ACC ou à l ’arrêt.
lPour éviter de décharger la batterie, ne pas laisser les feux allumés lorsque le moteur ne tourne
pas à moins que la sécurité ne l'exige.
(Avec position AUTO)lIl est possible que les phares, autres éclairages extérieurs et éclairage du tableau de bord
ne s'éteignent pas immédiatement même si la zone environnante est bien éclairée car le
capteur optique détermine que c'est la nuit si la zone environnante est continuellement
obscure pendant plusieurs minutes, par exemple à l'intérieur de longs tunnels, lors de
bouchons dans un tunnel ou dans des parkings couverts.
Dans ce cas, l'éclairage s'éteint si l'interrupteur d'éclairage est mis sur la position OFF.
5-68
Conduite de votre Mazda
Interrupteurs et commandes
CX-7_8BM9-EC-10I_Edition1 Page248
Thursday, September 16 2010 7:1 PM
Form No.8BM9-EC-10I

Black plate (249,1)
lLe délai pour allumer les phares, autres éclairages extérieurs et éclairage du tableau de
bord peut être réglé en ajustant la sensibilité du capteur optique. Consulter un
concessionnaire agréé Mazda concernant l'ajustement du capteur.
lLa sensibilité des voyants AUTO peut être modifiée par un concessionnaire agréé
Mazda.
lL'éclairage du tableau de bord peut être réglé en tournant la commande du combiné
d'instruments. Le mode jour/nuit peut aussi être changé en appuyant sur la commande.
Pour régler la luminosité de l'éclairage du tableau de bord:
Se référer à Eclairage du tableau de bord à la page 5-47.
AUTO (Commande d'éclairage automatique)
Lorsque la commande des phares est à la position AUTO et que le contacteur est mis sur la
position ON, le capteur optique détecte la clarté ou l'obscurité environnante et allume ou
éteint automatiquement les phares, autres éclairages extérieurs et l'éclairage du tableau de
bord (voir le tableau ci-dessus).
Type A (sans position AUTO)
Tourner la commande des phares pour allumer et éteindre les phares, autres éclairages
extérieurs et éclairage du tableau de bord.
Contacteur sur ON
Position de l'interrupteur
Phares Eteints Eteints Allumés
Feux arrière
Feux de stationnement
Feux de plaque d'immatriculation
Feux de position latéraux
Eclairage du tableau de bord Eteints Allumés Allumés
Conduite de votre Mazda
Interrupteurs et commandes
5-69
CX-7_8BM9-EC-10I_Edition1 Page249
Thursday, September 16 2010 7:1 PM
Form No.8BM9-EC-10I

Black plate (250,1)
Contacteur sur OFFPosition de l'interrupteur
Phares Eteints Eteints Allumés
Feux arrière
Feux de stationnement
Feux de plaque d'immatriculation
Feux de position latéraux
Eclairage du tableau de bord Eteints Allumés Allumés
Type B (avec position AUTO)
Tourner la commande des phares pour allumer et éteindre les phares, autres éclairages
extérieurs et éclairage du tableau de bord.
Contacteur sur ON
Position de l'interrupteur
Phares Eteints
Automatique Eteints Allumés
Feux arrière
Feux de stationnement
Feux de plaque d'immatriculation
Feux de position latéraux
Eclairage du tableau de bord Eteints Allumés Allumés
Contacteur sur OFF Position de l'interrupteur
Phares Eteints Eteints Eteints Allumés
Feux arrière
Feux de stationnement
Feux de plaque d'immatriculation
Feux de position latéraux
Eclairage du tableau de bord Eteints Eteints Allumés Allumés
5-70
Conduite de votre Mazda
Interrupteurs et commandes
CX-7_8BM9-EC-10I_Edition1 Page250
Thursday, September 16 2010 7:1 PM
Form No.8BM9-EC-10I

Black plate (251,1)
Type C (Feux de position diurnes avec position AUTO)
REMARQUE
Les feux de position diurnes s'éteignent lorsque le frein de stationnement est appliqué.
Les feux de position diurnes s'allument automatiquement lorsque le contacteur est mis sur
la position ON.
Tourner la commande des phares pour allumer et éteindre les phares, autres éclairages
extérieurs et éclairage du tableau de bord.
Contacteur sur ONPosition de l'interrupteur
Phares Allumés*1
Automatique*2
Allumés*1Allumés
Feux arrière
Feux de stationnement
Feux de plaque d'immatriculation
Feux de position latéraux
Eclairage du tableau de bord Eteints Allumés Allumés
Contacteur sur OFF Position de l'interrupteur
Phares Eteints Eteints Eteints Allumés
Feux arrière
Feux de stationnement
Feux de plaque d'immatriculation
Feux de position latéraux
Eclairage du tableau de bord Eteints Eteints Allumés Allumés
*1 Feux de position diurnes allumés
*2 Les réglages des phares et des autres éclairages changent automatiquement selon la luminosité environnante détectée par le capteur.
Conduite de votre Mazda
Interrupteurs et commandes
5-71
CX-7_8BM9-EC-10I_Edition1 Page251
Thursday, September 16 2010 7:2 PM
Form No.8BM9-EC-10I

Black plate (252,1)

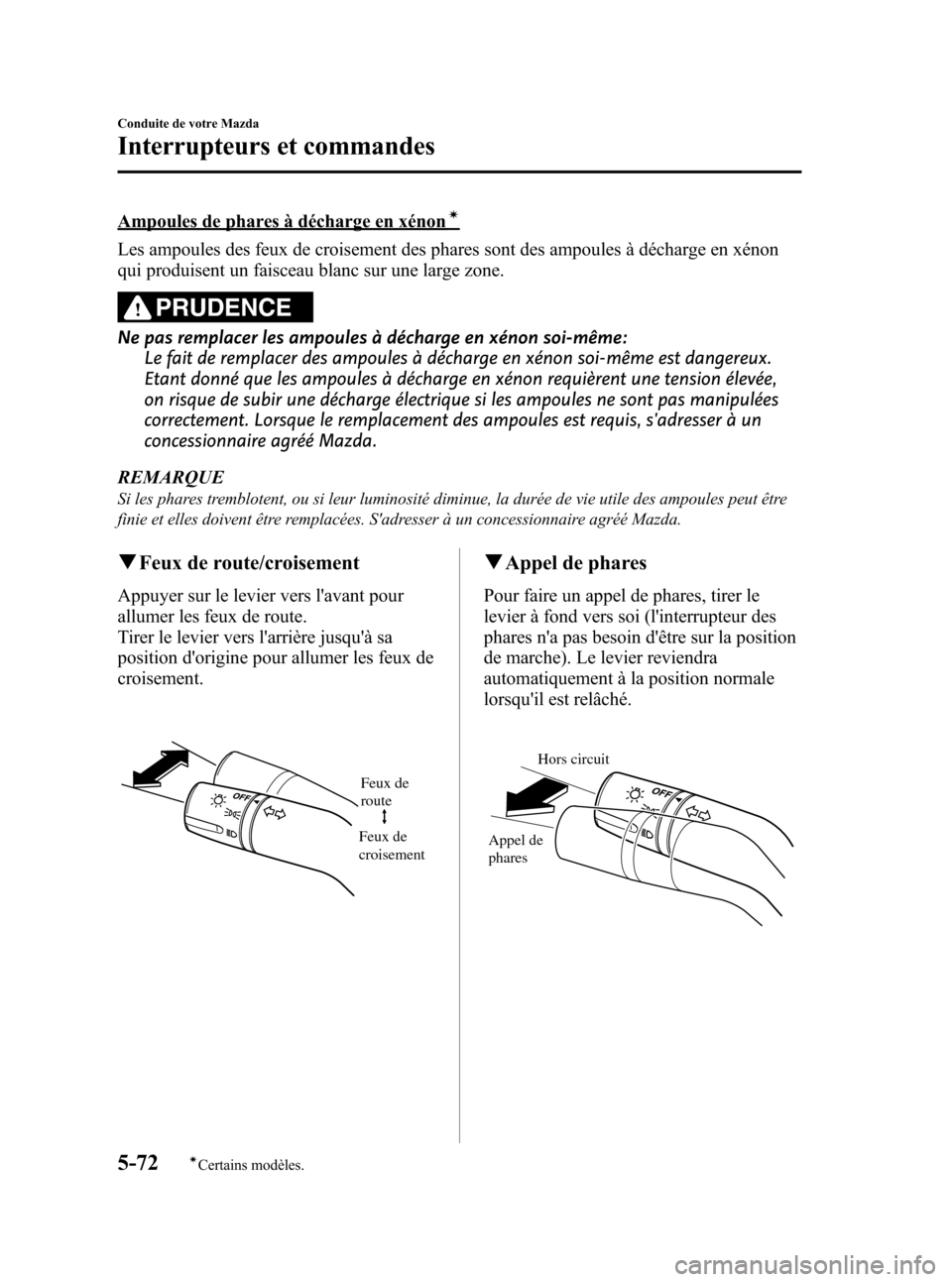

Ampoules de phares à décharge en xénoní
Les ampoules des feux de croisement des phares sont des ampoules à décharge en xénon
qui produisent un faisceau blanc sur une large zone.
PRUDENCE
Ne pas remplacer les ampoules à décharge en xénon soi-même:Le fait de remplacer des ampoules à décharge en xénon soi-même est dangereux.
Etant donné que les ampoules à décharge en xénon requièrent une tension élevée,
on risque de subir une décharge électrique si les ampoules ne sont pas manipulées
correctement. Lorsque le remplacement des ampoules est requis, s'adresser à un
concessionnaire agréé Mazda.
REMARQUE
Si les phares tremblotent, ou si leur luminosité diminue, la durée de vie utile des ampoules peut être
finie et elles doivent être remplacées. S'adresser à un concessionnaire agréé Mazda.
q Feux de route/croisement
Appuyer sur le levier vers l'avant pour
allumer les feux de route.
Tirer le levier vers l'arrière jusqu'à sa
position d'origine pour allumer les feux de
croisement.
Feux de
route
Feux de
croisement
q Appel de phares
Pour faire un appel de phares, tirer le
levier à fond vers soi (l'interrupteur des
phares n'a pas besoin d'être sur la position
de marche). Le levier reviendra
automatiquement à la position normale
lorsqu'il est relâché.
Hors circuit
Appel de
phares
5-72
Conduite de votre Mazda
íCertains modèles.
Interrupteurs et commandes
CX-7_8BM9-EC-10I_Edition1 Page252
Thursday, September 16 2010 7:2 PM
Form No.8BM9-EC-10I

Black plate (253,1)
qRéglage de hauteur des pharesí
Le nombre de passagers et la charge dans
le compartiment à bagages change l'angle
des phares.
L'interrupteur de réglage de hauteur des
phares est utilisé pour ajuster l'angle des
phares manuellement.
Sélectionner l’ angle de phare approprié dans le
tableau suivant.
Siège avant Siège
arrière Charge Position
de
l'inter-
rupteur
Conduc- teurPassager
× ――― 0
×× ――0
×× × ―1
×× ×× 2
× ―― ×3
×: Oui
― : Non
qFeux de position diurnes (Canada)
Au Canada, les véhicules doivent être
utilisés de jour avec les phares allumés.
Pour cette raison, les feux de position
diurnes s'allument automatiquement
lorsque le contacteur est mis sur la
position ON. REMARQUE
Les feux de position diurnes s'éteignent
lorsque le frein de stationnement est appliqué.
Conduite de votre Mazda
Interrupteurs et commandes
5-73íCertains modèles.
CX-7_8BM9-EC-10I_Edition1 Page253
Thursday, September 16 2010 7:2 PM
Form No.8BM9-EC-10I

Black plate (254,1)
Clignotants et changement
de file
Clignotants
Déplacer le levier vers le haut (pour un
virage vers la droite) ou vers le bas (pour
un virage vers la gauche) à partir de la
position d'arrêt. Le clignotant s'annule
automatiquement après la sortie du virage.
Si le témoin continue de clignoter après
un virage, remettre manuellement le levier
en position d'arrêt.
Virage à droiteVirage à gauche
Changement sur la
file de droite
Changement sur
la file de gauche Hors circuit
Les témoins verts du tableau de bord
illustrent quel signal est en fonction.
Changement de file
Déplacer le levier partiellement dans la
direction du changement, jusqu'à ce que le
témoin clignote, et le maintenir. Il
retourne automatiquement à la position
d'arrêt lorsqu'il est relâché.
REMARQUE
Si un des témoins reste allumé sans clignoter
ou s'il clignote de manière anormale, cela peut
indiquer que l'une des ampoules du clignotant
est brûlée.
Antibrouillardsí
Utiliser cet interrupteur pour allumer les
antibrouillards. Ils aident à voir et à être
vu.
Pour allumer les antibrouillards, tourner
l'interrupteur d'antibrouillards à la position
.
L'interrupteur des phares doit être sur la
position
avant de pouvoir allumer les
antibrouillards.
Interrupteur
d'antibrouillards
Pour les éteindre, tourner l'interrupteur
d'antibrouillards à la position OFF ou
mettre la commande des phares sur la
position
ou OFF.
REMARQUE
lLes antibrouillards s'éteignent lorsque les
phares sont en position de feux de route.
l(Avec commande d'éclairage automatique)
Si l'interrupteur d'antibrouillards est sur la
position ON et que la commande des
phares est sur la position AUTO, les
antibrouillards s'allumeront lorsque les
phares, les éclairages extérieurs et
l'éclairage du tableau de bord s'allumeront
automatiquement.
5-74
Conduite de votre Mazda
íCertains modèles.
Interrupteurs et commandes
CX-7_8BM9-EC-10I_Edition1 Page254
Thursday, September 16 2010 7:2 PM
Form No.8BM9-EC-10I

Black plate (255,1)
Essuie-glace et lave-glace
de pare-brise
Le contacteur doit être mis sur la position
ON.
PRUDENCE
N'utiliser que du liquide de lave-glace
de pare-brise ou de l'eau pure dans le
réservoir de liquide:L'utilisation de liquide antigel comme
liquide de lave-glace est dangereuse.
Si pulvérisé sur le pare-brise, il le
salira, gênera la visibilité et cela peut
causer un accident.
N'utiliser que du liquide de lave-glace
mélangé à une solution de protection
antigel lorsqu'il gèle: L'utilisation de liquide de lave-glace
sans solution de protection antigel
lorsqu'il gèle est dangereuse, le pare-
brise risque en effet de geler et de
gêner la vision du conducteur, ce qui
peut entraîner un accident.
Veiller également à ce que le pare-
brise soit suffisamment chaud, en
utilisant le dégivreur, avant de
projeter le liquide de lave-glace. REMARQUE
Etant donné qu'une couche épaisse de glace ou
de neige peut empêcher le fonctionnement des
essuie-glace, le moteur des essuie-glace est
protégé contre le bris, la surchauffe et la
possibilité de feu par un disjoncteur. Ce
mécanisme arrête le fonctionnement des
essuie-glace pendant 5 minutes environ.
Dans ce cas, mettre la commande d'essuie-
glace hors circuit et se garer sur le bord de la
route, puis retirer la neige et la glace.
Après 5 minutes, mettre la commande en
circuit et les essuie-glace devraient fonctionner
normalement. S'ils ne fonctionnent pas,
s'adresser à un concessionnaire agréé Mazda,
dès que possible. Garer prudemment le
véhicule sur le bord de la route. Attendre que
le temps s'améliore avant de tenter de conduire
avec les essuie-glace en panne.
q
Essuie-glace de pare-brise
Appuyer sur le levier vers le haut ou vers
le bas pour mettre les essuie-glaces en
marche.
Avec position INT
Conduite de votre Mazda
Interrupteurs et commandes
5-75
CX-7_8BM9-EC-10I_Edition1 Page255
Thursday, September 16 2010 7:2 PM
Form No.8BM9-EC-10I
