2011 MAZDA MODEL CX-7 Manuel du propriétaire (in French)

Black plate (224,1)
Compteurs et jauges
Compteur de vitesse .......................................................................................... page 5-45
Compteur totalisateur, compteur journalier et sélecteur de compteur
journalier ............................................................................................................ page 5-45
Compte-tours ..................................................................................................... page 5-46
Jauge de température du liquide de refroidissement du moteur ......................... page 5-46
Jauge de carburant ............................................................................................. page 5-47
Eclairage du tableau de bord .............................................................................. page 5-47
REMARQUE
(Compteur noir)
Lorsque le contacteur est mis sur la position ON, les jauges du tableau de bord s'allument.
5-44
Conduite de votre Mazda
Combiné compteurs et indicateurs
CX-7_8BM9-EC-10I_Edition1 Page224
Thursday, September 16 2010 7:1 PM
Form No.8BM9-EC-10I

Black plate (225,1)
qCompteur de vitesse
Le compteur de vitesse indique la vitesse
du véhicule.
qCompteur totalisateur, compteur
journalier et sélecteur de
compteur journalier
Le mode d'affichage peut être changé
entre l'affichage du compteur journalier A
et l'affichage du compteur journalier B en
appuyant sur le sélecteur pendant que l'un
d'eux est affiché. Le mode sélectionné
sera affiché.
Sélecteur
Compteur journalier
Compteur
totalisateur
Appuyer sur le sélecteur
Appuyer sur le sélecteur
Compteur
journalier A
Compteur
totalisateur
Compteur
journalier B
Compteur
totalisateur
REMARQUE
Lorsque le contacteur est sur ACC ou lorsqu ’il
est coupé, les compteurs totalisateur ou
journalier ne peuvent pas être affichés;
cependant, si la touche du sélecteur est pressée
par erreur, cela peut commuter les compteurs
journaliers ou les réinitialiser pendant environ
10 minutes dans les cas suivants:
lAprès qu'on ait mis le contacteur sur ACC
ou OFF depuis ON.
lAprès que la portière du conducteur soit
ouverte.
Compteur totalisateur
Le compteur totalisateur enregistre la
distance totale parcourue par le véhicule.
Conduite de votre Mazda
Combiné compteurs et indicateurs
5-45
CX-7_8BM9-EC-10I_Edition1 Page225
Thursday, September 16 2010 7:1 PM
Form No.8BM9-EC-10I

Black plate (226,1)
Compteur journalier
Le compteur journalier peut enregistrer la
distance totale parcourue pour deux
trajets. Une est enregistrée dans le
compteur journalier A, et l'autre dans le
compteur journalier B.
Par exemple, le compteur journalier A
peut enregistrer la distance d'un point
d'origine, et le compteur journalier B la
distance à partir de quand le plein de
carburant est fait.
Lorsque le compteur journalier A est
sélectionné, si l'on appuie sur le sélecteur
de nouveau à moins d'une seconde cela
changera l'affichage au compteur
journalier B.
Lorsque le compteur journalier A est
sélectionné, TRIP A sera affiché. Lorsque
le compteur journalier B est sélectionné,
TRIP B sera affiché.
Le compteur journalier enregistre la
distance parcourue par le véhicule jusqu'à
ce que le compteur soit remis à zéro. Pour
remettre le compteur à zéro (“0.0 ”),
maintenir le sélecteur enfoncé pendant
une seconde ou plus. Ce compteur peut
être utilisé pour calculer la distance
parcourue lors d'un voyage ou la
consommation de carburant.
REMARQUE
lSeuls les compteurs journaliers enregistrent
des dixièmes de kilomètre (mille).
lL'enregistrement des compteurs journaliers
sera remis à zéro lorsque:
lL'alimentation est interrompue (le
fusible grillé ou la batterie est
débranchée).
lLe véhicule atteint 999,9 kilomètres
(milles).
q Compte-tours
Le compte-tours indique le régime moteur
en milliers de tours par minute (r/min = tr/
mn).
Zone rouge
ATTENTION
Ne pas pousser le régime moteur
jusqu'à la ZONE ROUGE du compte-
tours.
Cela peut endommager le moteur.
qJauge de température du liquide
de refroidissement du moteur
Cette jauge de température du liquide de
refroidissement du moteur indique la
température du liquide de refroidissement
du moteur.
5-46
Conduite de votre Mazda
Combiné compteurs et indicateurs
CX-7_8BM9-EC-10I_Edition1 Page226
Thursday, September 16 2010 7:1 PM
Form No.8BM9-EC-10I

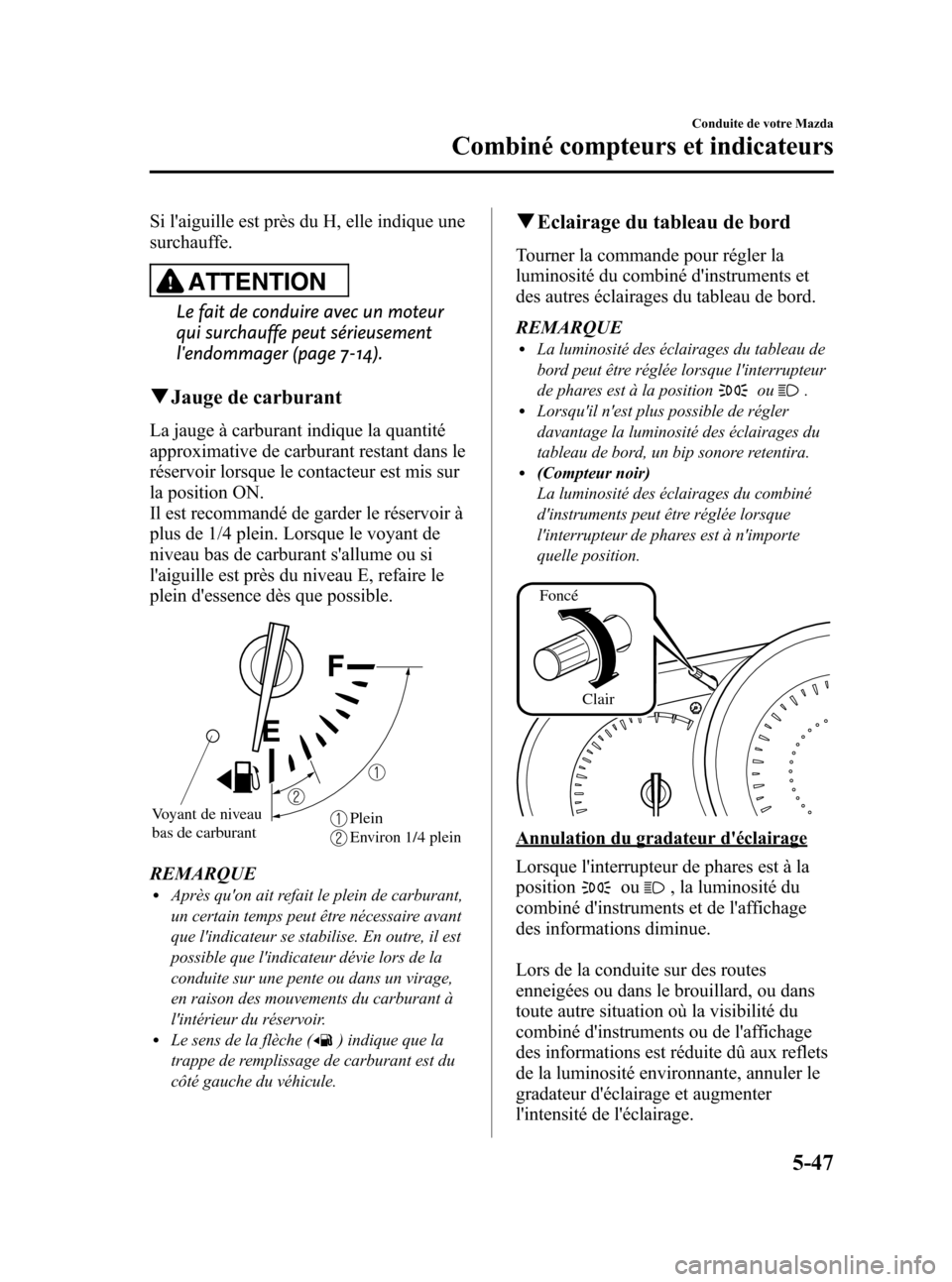

Black plate (227,1)
Si l'aiguille est près du H, elle indique une
surchauffe.
ATTENTION
Le fait de conduire avec un moteur
qui surchauffe peut sérieusement
l'endommager (page 7-14).
qJauge de carburant
La jauge à carburant indique la quantité
approximative de carburant restant dans le
réservoir lorsque le contacteur est mis sur
la position ON.
Il est recommandé de garder le réservoir à
plus de 1/4 plein. Lorsque le voyant de
niveau bas de carburant s'allume ou si
l'aiguille est près du niveau E, refaire le
plein d'essence dès que possible.
Voyant de niveau
bas de carburant Plein
Environ 1/4 plein
REMARQUElAprès qu'on ait refait le plein de carburant,
un certain temps peut être nécessaire avant
que l'indicateur se stabilise. En outre, il est
possible que l'indicateur dévie lors de la
conduite sur une pente ou dans un virage,
en raison des mouvements du carburant à
l'intérieur du réservoir.
lLe sens de la flèche () indique que la
trappe de remplissage de carburant est du
côté gauche du véhicule.
q Eclairage du tableau de bord
Tourner la commande pour régler la
luminosité du combiné d'instruments et
des autres éclairages du tableau de bord.
REMARQUE
lLa luminosité des éclairages du tableau de
bord peut être réglée lorsque l'interrupteur
de phares est à la position
ou.lLorsqu'il n'est plus possible de régler
davantage la luminosité des éclairages du
tableau de bord, un bip sonore retentira.
l(Compteur noir)
La luminosité des éclairages du combiné
d'instruments peut être réglée lorsque
l'interrupteur de phares est à n'importe
quelle position.
Foncé
Clair
Annulation du gradateur d'éclairage
Lorsque l'interrupteur de phares est à la
position
ou, la luminosité du
combiné d'instruments et de l'affichage
des informations diminue.
Lors de la conduite sur des routes
enneigées ou dans le brouillard, ou dans
toute autre situation où la visibilité du
combiné d'instruments ou de l'affichage
des informations est réduite dû aux reflets
de la luminosité environnante, annuler le
gradateur d'éclairage et augmenter
l'intensité de l'éclairage.
Conduite de votre Mazda
Combiné compteurs et indicateurs
5-47
CX-7_8BM9-EC-10I_Edition1 Page227
Thursday, September 16 2010 7:1 PM
Form No.8BM9-EC-10I

Black plate (228,1)
Pour annuler le gradateur d'éclairage,
appuyer sur la commande d'éclairage du
tableau de bord.
REMARQUE
lCe symbole () indique la commande
permettant de régler la luminosité de
l'éclairage du tableau de bord.
lSi on annule le gradateur d'éclairage, la
luminosité du combiné d'instruments et de
l'affichage des informations ne diminuera
pas lorsqu'on remet l'interrupteur de phares
sur la position
ou. Appuyer sur la
commande d'éclairage du tableau de bord
pour activer le gradateur d ’éclairage.
5-48
Conduite de votre Mazda
Combiné compteurs et indicateurs
CX-7_8BM9-EC-10I_Edition1 Page228
Thursday, September 16 2010 7:1 PM
Form No.8BM9-EC-10I

Black plate (229,1)
Voyants/témoins
Les voyants/témoins apparaissent dans l'une des zones grisées.
Les voyants/témoins apparaissent dans l'une des zones grisées.
Avec compteur noir
Avec compteur noir
Sans compteur noir Sans compteur noir
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
5-49
CX-7_8BM9-EC-10I_Edition1 Page229
Thursday, September 16 2010 7:1 PM
Form No.8BM9-EC-10I

Black plate (230,1)
SignalVoyants/témoins Page
Voyant du système de freinage 5-51
Voyant du circuit de charge5-53
Voyant de pression d'huile moteur5-53
Voyant d'anomalie du moteur5-54
Voyant du système d'antiblocage de frein (ABS)5-52
Voyant du système de coussins d'air/dispositif de prétension de ceinture de
sécurité avant5-54
Voyant de niveau bas de carburant
5-55
Voyant de vérification du bouchon du réservoir de carburant5-55
Voyant/bip de ceintures de sécurité5-55
Voyant de portière ouverte5-57
Voyant de niveau bas de liquide de lave-glace5-57
Voyant de boîte de vitesses automatique5-58
Voyant du système toutes roues motrices (AWD)5-58
Voyant du système de surveillance de pression des pneus5-59
Voyant KEY (rouge)/Témoin KEY (vert)5-61
Témoin d'immobilisateur5-62
5-50
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
CX-7_8BM9-EC-10I_Edition1 Page230
Thursday, September 16 2010 7:1 PM
Form No.8BM9-EC-10I

Black plate (231,1)
SignalVoyants/témoins Page
Témoin de feux de route 5-63
Témoin de position de plage de boîte de vitesse5-63
Témoin TCS/DSC5-64
Témoin TCS OFF5-64
Témoin principal de régulateur de vitesse de croisière (ambre)/Témoin de
réglage de régulateur de vitesse de croisière (vert)5-65
Témoin BSM OFF
5-65
Témoin de feux allumés5-66
Témoins de clignotants et de feux de détresse 5-66
qVoyant du système de freinage
Ce voyant a les fonctions suivantes:
Voyant de frein de stationnement
Le voyant s'allume lorsque le frein à main
est appliqué alors que le contacteur est sur
la position START ou ON. Il s'éteint
lorsque le frein de stationnement est
complètement relâché.
Voyant de niveau bas de liquide de frein
Si le voyant reste allumé après que le frein
de stationnement soit complètement
relâché, cela peut indiquer une panne du
système de freinage.
Voyant du système de freinage
S'allume s'il y a un problème du
contacteur de frein.
Garer prudemment le véhicule sur le bord
de la route.
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
5-51
CX-7_8BM9-EC-10I_Edition1 Page231
Thursday, September 16 2010 7:1 PM
Form No.8BM9-EC-10I
