Black plate (88,1)
Contrôle et entretien
qContrôle continu
Les composantes suivantes des systèmes de coussins d'air sont contrôlées par un système
de diagnostic:
lDétecteur de choc et unité de diagnostic (Unité SAS)lDétecteur de choc de coussin d'air avantlModules de coussin d'airlDétecteurs de choc latérallVoyant des systèmes de coussin d'air/dispositif de prétension de ceinture de sécurité
avant
lDispositifs de prétension des ceintures de sécurité avantlCâblage connexelTémoin de désactivation du coussin d'air du passager avantlCapteur de position du siège du conducteurlCapteurs de poids du siège du passager avantlModule de contrôle du capteur de poids du siège passager avant
Une module de diagnostic contrôle continuellement la disponibilité du système. Cela
commence lorsque le contacteur est mis à la position ON et se poursuit tout au long de la
conduite du véhicule.
q Entretien
Les systèmes de coussins d'air ne demandent pas d'entretien régulier. Cependant dans une
des éventualités suivantes, apporter le véhicule chez un concessionnaire agréé Mazda, dès
que possible:
lLe voyant du système de coussins d'air clignote.lLe voyant du système de coussins d'air reste allumé.lLe voyant du système de coussins d'air ne s'allume pas lorsque le contacteur est mis à la
position ON.
lLe signal sonore d'avertissement du système de coussins d'air retentira.lLes coussins d'air se sont déployés.lLe témoin de désactivation du coussin d'air du passager avant ne s'allume pas lorsque le
contacteur est mis à la position ON ou ne s'allume pas comme indiqué dans le tableau.
Pour plus de détails au sujet du témoin et de ce tableau, se référer à “Capteurs de poids
du siège du passager avant ”(page 2-70).
2-76
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
CX-7_8BM9-EC-10I_Edition1 Page88
Thursday, September 16 2010 7:0 PM
Form No.8BM9-EC-10I

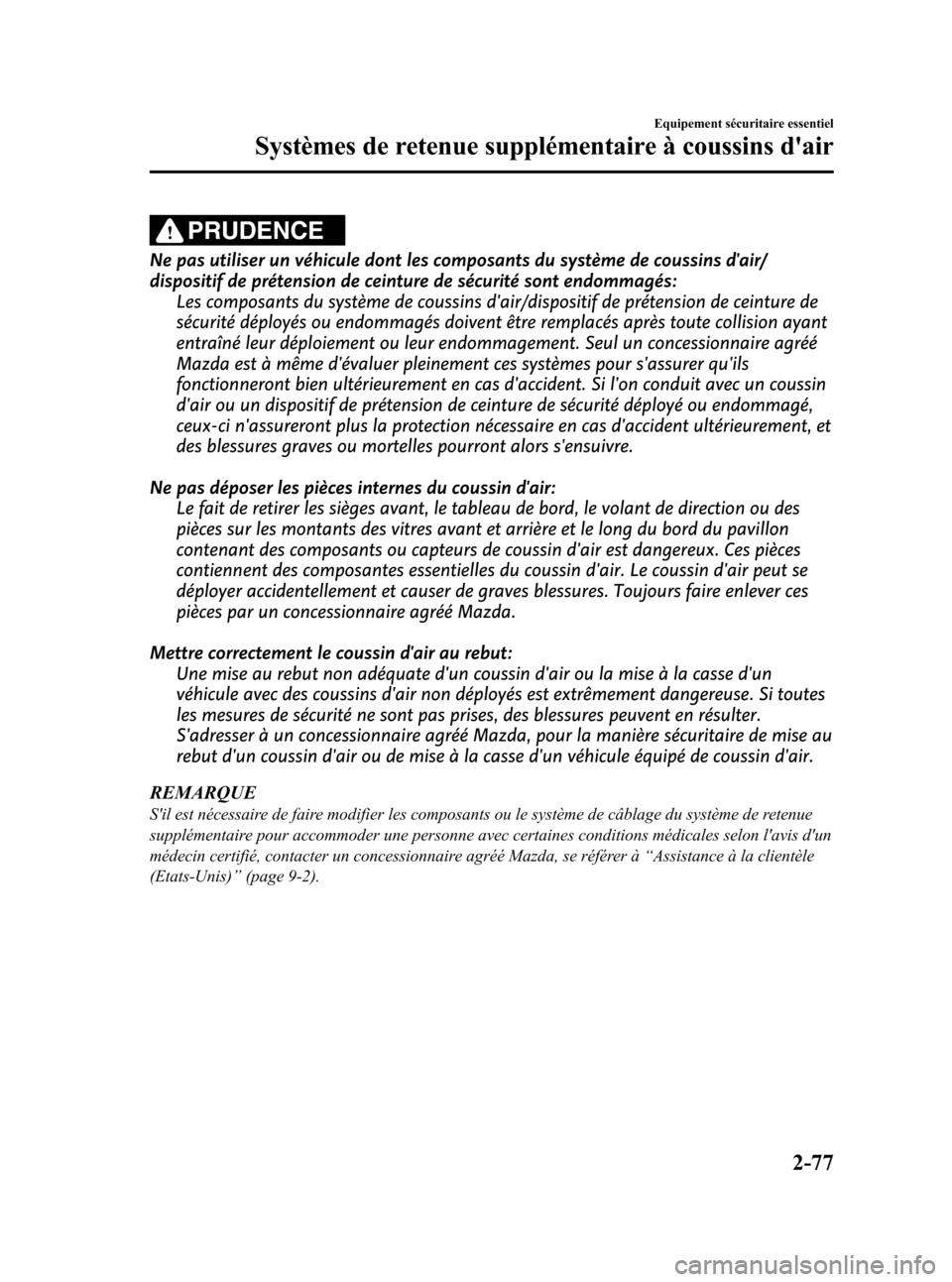

Black plate (89,1)
PRUDENCE
Ne pas utiliser un véhicule dont les composants du système de coussins d'air/
dispositif de prétension de ceinture de sécurité sont endommagés:Les composants du système de coussins d'air/dispositif de prétension de ceinture de
sécurité déployés ou endommagés doivent être remplacés après toute collision ayant
entraîné leur déploiement ou leur endommagement. Seul un concessionnaire agréé
Mazda est à même d'évaluer pleinement ces systèmes pour s'assurer qu'ils
fonctionneront bien ultérieurement en cas d'accident. Si l'on conduit avec un coussin
d'air ou un dispositif de prétension de ceinture de sécurité déployé ou endommagé,
ceux-ci n'assureront plus la protection nécessaire en cas d'accident ultérieurement, et
des blessures graves ou mortelles pourront alors s'ensuivre.
Ne pas déposer les pièces internes du coussin d'air: Le fait de retirer les sièges avant, le tableau de bord, le volant de direction ou des
pièces sur les montants des vitres avant et arrière et le long du bord du pavillon
contenant des composants ou capteurs de coussin d'air est dangereux. Ces pièces
contiennent des composantes essentielles du coussin d'air. Le coussin d'air peut se
déployer accidentellement et causer de graves blessures. Toujours faire enlever ces
pièces par un concessionnaire agréé Mazda.
Mettre correctement le coussin d'air au rebut: Une mise au rebut non adéquate d'un coussin d'air ou la mise à la casse d'un
véhicule avec des coussins d'air non déployés est extrêmement dangereuse. Si toutes
les mesures de sécurité ne sont pas prises, des blessures peuvent en résulter.
S'adresser à un concessionnaire agréé Mazda, pour la manière sécuritaire de mise au
rebut d'un coussin d'air ou de mise à la casse d'un véhicule équipé de coussin d'air.
REMARQUE
S'il est nécessaire de faire modifier les composants ou le système de câblage du système de retenue
supplémentaire pour accommoder une personne avec certaines conditions médicales selon l'avis d'un
médecin certifié, contacter un concessionnaire agréé Mazda, se référer à “Assistance à la clientèle
(Etats-Unis) ”(page 9-2).
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-77
CX-7_8BM9-EC-10I_Edition1 Page89
Thursday, September 16 2010 7:0 PM
Form No.8BM9-EC-10I

Black plate (90,1)
2-78
CX-7_8BM9-EC-10I_Edition1 Page90
Thursday, September 16 2010 7:0 PM
Form No.8BM9-EC-10I

Black plate (91,1)
3Bien connaître votre Mazda
Explication des commandes et opérations de base; comme l'ouverture/la
fermeture et le réglage de différents éléments.
Système d'ouverture et de démarrage à télécommande ............ 3-2Clés avancéesí......................................................................... 3-2
Commande via les fonctions à télécommande .......................... 3-8
Commande via les fonctions de la clé avancée ....................... 3-15
Fonction de suspension de clé avancée ................................... 3-19
Voyants et avertisseurs sonores ............................................... 3-20
Lorsque le voyant/avertisseur sonore est activé ...................... 3-22
Portières et serrures .................................................................... 3-23 Clés (avec clé de type escamotable) ........................................ 3-23
Système d'ouverture à télécommande ..................................... 3-24
Serrures des portières .............................................................. 3-30
Hayon ...................................................................................... 3-34
Lève-vitre électrique ............................................................... 3-38
Trappe de remplissage de carburant et bouchon de réservoir de
carburant ................................................................................. 3-42
Capot ....................................................................................... 3-44
Toit ouvrant transparent
í....................................................... 3-47
Système de sécurité ..................................................................... 3-49 Système d'immobilisation (avec clé avancée) ......................... 3-49
Système d'immobilisation (sans clé avancée) ......................... 3-53
Système antivol
í.................................................................... 3-57
Volant et rétroviseurs ................................................................. 3-60 Volant ...................................................................................... 3-60
Rétroviseurs ............................................................................ 3-60
3-1íCertains modèles.
CX-7_8BM9-EC-10I_Edition1 Page91
Thursday, September 16 2010 7:0 PM
Form No.8BM9-EC-10I

Black plate (92,1)
Clés avancéesí
Les fonctions à télécommande (système d'ouverture et de démarrage à télécommande)
permettent les opérations suivantes lorsque le conducteur est muni de la clé avancée (page
3-8).
lVerrouillage/déverrouillage des portières et du hayon sans utiliser de clé.lDémarrage du moteur sans utiliser de clé.
Les touches de la clé avancée permettent d'accéder à des fonctions supplémentaires.
Se référer à Commande via les fonctions de la clé avancée à la page 3-15.
lLes opérations suivantes sont possibles en utilisant la télécommande du système
d'ouverture à télécommande d'une certaine distance (touche de verrouillage/
déverrouillage/coffre/panique):
lVerrouillage/déverrouillage des portières et du hayon.lDéclenchement de l'alarmelVerrouillage/déverrouillage des portières, ou démarrage du moteur en utilisant la clé
auxiliaire.
PRUDENCE
Ne pas laisser la clé dans le véhicule si des enfants s'y trouvent, et les garder dans un
endroit où les enfants ne les trouveront pas et ne joueront pas avec: Le fait de laisser des enfants dans le véhicule avec la clé est dangereux. Cela pourrait
entraîner des blessures ou la mort de quelqu'un. Les enfants peuvent considérer ces
nouvelles clés comme un jouet intéressant et peuvent activer les lève-vitres
électriques et d'autres commandes, voire même mettre le véhicule en mouvement.
Les ondes radio émises par la clé avancée peuvent perturber le fonctionnement des
équipements médicaux, tels que les stimulateurs cardiaques: Avant d'utiliser votre clé avancée à proximité de personnes utilisant des équipements
médicaux, demander au fabricant de ces équipements ou à votre médecin si les
ondes radio émises par la clé avancée risquent de perturber leur fonctionnement.
REMARQUE
lLe conducteur doit être muni de la clé avancée pour s'assurer que le système fonctionne
correctement.
lSe référer à Système d'immobilisation (page 3-49) pour plus d'information concernant les clés et
le démarrage du moteur.
l(Avec système antivol)
Se référer à Système antivol (page 3-57) pour plus d'informations concernant les clés et
l'immobilisation du véhicule sur les véhicules équipés du système antivol.
3-2
Bien connaître votre Mazda
íCertains modèles.
Système d'ouverture et de démarrage à télécommande
CX-7_8BM9-EC-10I_Edition1 Page92
Thursday, September 16 2010 7:0 PM
Form No.8BM9-EC-10I

Black plate (93,1)
Touche de verrouillageTémoin de fonctionnement Clé auxiliaire
Plaque de numéro de code de la clé
Touche de déverrouillage
Touche de
panique
Un numéro de code est gravé sur la plaque attachée au jeu de clés; détacher cette plaque et
la conserver dans un endroit sûr (mais pas dans le véhicule) ce numéro sera nécessaire si
l'on doit remplacer une des clés.
Noter aussi le numéro de code et le garder dans un endroit sécuritaire et à portée de main,
mais pas dans le véhicule.
Si une clé est perdue, s'adresser à un concessionnaire agréé Mazda en s'assurant d'avoir le
code de la clé avec soi.
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
3-3
CX-7_8BM9-EC-10I_Edition1 Page93
Thursday, September 16 2010 7:0 PM
Form No.8BM9-EC-10I

Black plate (94,1)
ATTENTION
ØComme la clé avancée utilise des ondes radio de faible intensité, elle risque de ne
pas fonctionner correctement dans les conditions suivantes:
ØLa clé avancée est transportée en même temps que des appareils de
télécommunication tels qu'un téléphone cellulaires.
ØLa clé avancée est en contact avec ou recouverte par un objet métallique.
ØLa clé avancée se trouve à proximité d'appareils électroniques, tels qu'un
ordinateur personnel ou un téléphone cellulaire.
ØUn équipement électronique autre que l'équipement original Mazda est installé
dans le véhicule.
ØUn équipement situé à proximité du véhicule émet des ondes radio.
ØSi le véhicule se trouve à proximité d'équipements tels que des dispositifs de
paiement sans fil installés dans certaines stations-service.
Ø La clé avancée peut consommer de l'énergie électrique en excès lorsqu'elle reçoit
des ondes radio de forte intensité. Tenez la clé avancée à l'écart des appareils
électriques tels que téléviseur ou PC.
Ø Pour ne pas endommager la clé avancée, NE PAS:
ØLaisser tomber la clé avancée.
ØMouiller la clé avancée.
ØDémonter la clé avancée.
ØExposer la clé avancée à des températures élevées, dans des endroits au soleil
comme sur le tableau de bord ou sur le capot.
ØPlacer des objets lourds sur la clé avancée.
ØPasser la clé avancée au nettoyeur à ultrasons.
ØPlacer des objets magnétisés à proximité de la clé avancée.
REMARQUE
lLa pile a une durée de vie d'environ un an. Veiller à remplacer la pile lorsque le témoin KEY vert
du tableau de bord clignote pendant 30 secondes lorsque le moteur est arrêté, faute de quoi il ne
sera pas possible de démarrer le moteur à l'aide du système de démarrage à télécommande une
fois la pile complètement épuisée. Se reporter à la section relative au voyant KEY (rouge) à la
page 5-61. Il est alors nécessaire de procéder à un démarrage forcé du moteur ou de démarrer le
moteur à l'aide de la clé auxiliaire. Se référer à section Avertisseur de la pile de clé avancée
déchargée à la page 3-21.
lDes clés avancées supplémentaires sont disponibles chez un concessionnaire agréé Mazda. Pour
chaque véhicule, 6 clés avancées sont fournies pour bénéficier des fonctions à télécommande.
3-4
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
CX-7_8BM9-EC-10I_Edition1 Page94
Thursday, September 16 2010 7:0 PM
Form No.8BM9-EC-10I

Black plate (95,1)
qEntretien de la clé avancée
ATTENTION
Ø S'assurer que la pile est installée
avec le côté adéquat vers le haut.
La pile risque de couler si elle n'est
pas installée correctement.
Ø Lors du remplacement de la pile,
faire attention de ne pas plier les
bornes électriques et de ne pas les
souiller avec de la graisse. Faire
aussi attention que de la saleté
n'entre pas dans la
télécommande, car cela peut
l'endommager.
Ø Il y a danger d'explosion si la pile
n'est pas remplacée correctement.
Ø Ne remplacer qu'avec le même
type de pile (CR2025 ou
l'équivalent).
Ø Mettre les piles usées au rebut en
respectant les instructions
suivantes.
ØIsoler les bornes positive et
négative en les recouvrant de
ruban isolant ou l'équivalent.
ØNe jamais démonter la pile.
ØNe jamais jeter la pile dans le
feu ou dans l'eau.
ØNe jamais déformer ou écraser
une pile.
Les conditions suivantes indiquent que la
batterie est déchargée:
lLe témoin KEY (vert) du tableau de
bord clignote pendant environ 30
secondes lorsque le moteur est arrêté.
lLe système ne fonctionne pas et le
témoin de fonctionnement de la
télécommande ne clignote pas lorsque
les touches sont enfoncées.
lLa plage de fonctionnement du
système est réduite. Il est recommandé de faire remplacer la
pile chez un concessionnaire agréé Mazda
pour ne pas risquer d'endommager la clé
avancée. Pour remplacer la pile soi-même,
suivre les instructions ci-dessous.
Remplacement de la pile de la clé
avancée
1. Retirer la clé auxiliaire.
2. Insérer un tournevis à tête plate dans la
rainure indiquée sur l'illustration et
tourner le tournevis pour ouvrir
légèrement le couvercle.
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
3-5
CX-7_8BM9-EC-10I_Edition1 Page95
Thursday, September 16 2010 7:0 PM
Form No.8BM9-EC-10I
