REMARQUElLorsqu'un coussin d'air se déploie, un bruit de gonflement fort sera entendu et de la fumée sera
émise. Ceci ne devrait pas causer de blessures, cependant la texture du matériel des coussins d'air
peut causer une légère abrasion de la peau sur les endroits du corps non couverts par des
vêtements.
lEn cas de revente de ce véhicule Mazda, nous vous demandons d'avertir le nouveau propriétaire
que le véhicule est équipé de systèmes de retenue supplémentaire et qu'il ou elle doit se
familiariser avec toutes les instructions, concernant les systèmes, fournies dans ce manuel
Conduite et Entretien.
2-60
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
CX-7_8BM9-EC-10I_Edition1 Page72
Thursday, September 16 2010 7:0 PM
Form No.8BM9-EC-10I

Black plate (73,1)
Composants du système de retenue supplémentaire
Dispositifs de gonflage et coussins d'air du conducteur/passager avant
Détecteur de choc et de capotage, et unité de diagnostic (unité SAS)
Systèmes de dispositif de prétension de ceinture de sécurité avant et de limitation de
charge (page 2-23)
Détecteur de choc de coussin d'air avant
Détecteurs de choc latéral
Voyant du système de coussin d'air/dispositif de prétension de ceinture de sécurité
avant (page 2-65)
Dispositifs de gonflage et coussins d'air latéraux et des rideaux de sécurité
Témoin de désactivation du coussin d'air du passager avant (page 2-70)
Capteurs de poids du siège du passager avant (page 2-70)
Module de contrôle du capteur de poids du siège passager avant
Contacteurs de boucle de ceinture de sécurité du conducteur et du passager avant (page
2-75)
Capteur de position du siège du conducteur (page 2-70)
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-61
CX-7_8BM9-EC-10I_Edition1 Page73
Thursday, September 16 2010 7:0 PM
Form No.8BM9-EC-10I

Black plate (74,1)
Explication du fonctionnement des coussins d'air SRS
Ce véhicule Mazda est équipé des types de coussins d'air SRS suivants. Les coussins d'air
SRS ont été conçus pour fonctionner conjointement avec les ceintures de sécurité pour
réduire les blessures en cas d'accident.
Les coussins d'air SRS ont été conçus pour offrir une protection supplémentaire aux
passagers, en plus des fonctions des ceintures de sécurité. Veiller à attacher correctement
les ceintures de sécurité.
qDispositif de prétension de ceinture de sécurité avant
Les dispositifs de prétension de ceinture de sécurité avant ont été conçus pour se déployer
lors d'une collision frontale ou semi-frontale d'une intensité modérée ou plus, ou lors d'un
capotage.
qCoussin d'air du conducteur
Le coussin d'air du conducteur est monté dans le volant de direction.
Lorsque les détecteurs de choc détectent un choc frontal important, le coussin d'air du
conducteur se gonfle rapidement pour réduire les blessures, surtout celles affectant la tête
ou la poitrine du conducteur causées par l'impact direct sur le volant de direction.
Se référer à la section “Critères de déploiement des coussins d'air SRS” (page 2-67) pour
plus d'explications sur le déploiement des coussins d'air.
Le coussin d'air à deux étapes du conducteur avant commande le gonflage des coussins
d'air selon deux niveaux de puissance. Lors d'une collision d'une sévérité modérée, le
coussin d'air du conducteur se déploient avec une puissance moindre, alors que lors d'une
collision plus grave, il se déploie avec de plus de puissance.
2-62
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
CX-7_8BM9-EC-10I_Edition1 Page74
Thursday, September 16 2010 7:0 PM
Form No.8BM9-EC-10I

Black plate (75,1)
qCoussin d'air du passager avant
Le coussin d'air du passager avant est monté dans le tableau de bord côté passager avant.
Le dispositif de gonflage du coussin d'air du passager avant est identique au coussin d'air
du conducteur, comme mentionné ci-avant.
Se référer à la section “Critères de déploiement des coussins d'air SRS” (page 2-67) pour
plus d'explications sur le déploiement des coussins d'air.
En outre, le coussin d'air du passager avant a été conçu pour se déployer seulement en
fonction du poids total assis sur le siège du passager avant. Pour plus de détails, se référer
au système de classification des occupants du siège du conducteur et du passager avant
(page 2-70).
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-63
CX-7_8BM9-EC-10I_Edition1 Page75
Thursday, September 16 2010 7:0 PM
Form No.8BM9-EC-10I

Black plate (76,1)

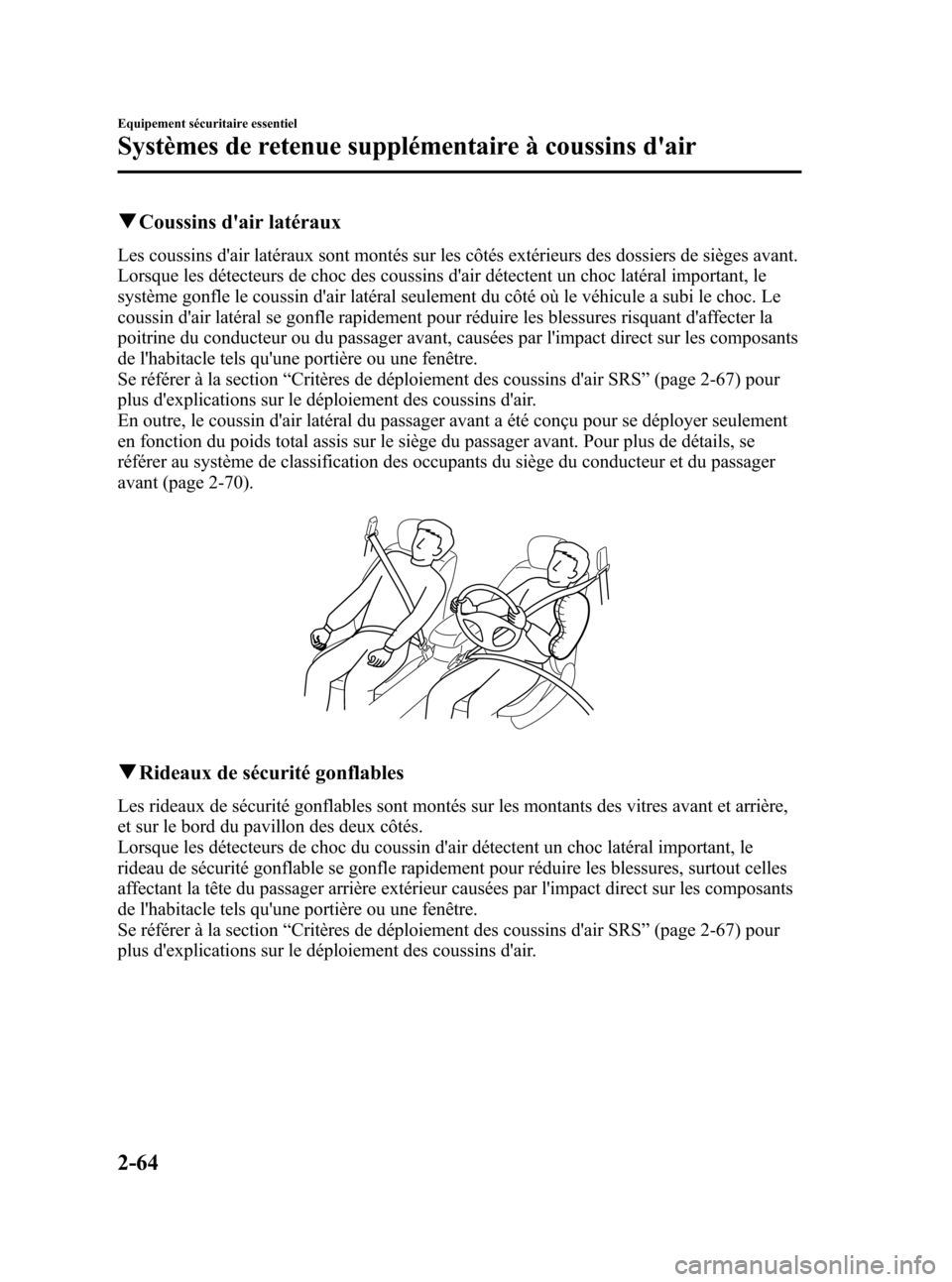

qCoussins d'air latéraux
Les coussins d'air latéraux sont montés sur les côtés extérieurs des dossiers de sièges avant.
Lorsque les détecteurs de choc des coussins d'air détectent un choc latéral important, le
système gonfle le coussin d'air latéral seulement du côté où le véhicule a subi le choc. Le
coussin d'air latéral se gonfle rapidement pour réduire les blessures risquant d'affecter la
poitrine du conducteur ou du passager avant, causées par l'impact direct sur les composants
de l'habitacle tels qu'une portière ou une fenêtre.
Se référer à la section “Critères de déploiement des coussins d'air SRS” (page 2-67) pour
plus d'explications sur le déploiement des coussins d'air.
En outre, le coussin d'air latéral du passager avant a été conçu pour se déployer seulement
en fonction du poids total assis sur le siège du passager avant. Pour plus de détails, se
référer au système de classification des occupants du siège du conducteur et du passager
avant (page 2-70).
q Rideaux de sécurité gonflables
Les rideaux de sécurité gonflables sont montés sur les montants des vitres avant et arrière,
et sur le bord du pavillon des deux côtés.
Lorsque les détecteurs de choc du coussin d'air détectent un choc latéral important, le
rideau de sécurité gonflable se gonfle rapidement pour réduire les blessures, surtout celles
affectant la tête du passager arrière extérieur causées par l'impact direct sur les composants
de l'habitacle tels qu'une portière ou une fenêtre.
Se référer à la section “Critères de déploiement des coussins d'air SRS” (page 2-67) pour
plus d'explications sur le déploiement des coussins d'air.
2-64
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
CX-7_8BM9-EC-10I_Edition1 Page76
Thursday, September 16 2010 7:0 PM
Form No.8BM9-EC-10I

Black plate (77,1)
Lors d'un choc latéral:
Une collision de force importante sur un côté du véhicule causera le déploiement du rideau
de sécurité gonflable sur ce côté seulement.
Le rideau de sécurité gonflable d'un seul côté se
déploie seulement sur le côté du véhicule qui
reçoit l'impact.
Lors d'un capotage:
Lors d'un capotage, les deux rideaux de sécurité se gonflent.
Les deux rideaux de sécurité gonflables
se déploient après que le capotage ait été
détecté.
qVoyant du système de coussins d'air/dispositif de prétension de ceinture de
sécurité avant
Si le système de coussins d'air/dispositif de prétension de ceinture de sécurité avant est
normal, le voyant s'allume lorsque le contacteur est mis à la position ON ou après que le
moteur soit lancé. Le voyant s'éteint après une période de temps spécifiée.
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-65
CX-7_8BM9-EC-10I_Edition1 Page77
Thursday, September 16 2010 7:0 PM
Form No.8BM9-EC-10I

Black plate (78,1)
Une anomalie du système est indiquée par le fait que le voyant reste clignoté, allumé ou ne
s'allume pas du tout lorsque le contacteur est mis à la position ON. Dans un de ces cas,
s'adresser à un concessionnaire agréé Mazda dès que possible. Le système risque de ne pas
fonctionner en cas d'accident.
PRUDENCE
Ne jamais toucher au systèmes de coussin d'air/dispositif de prétension, et toujours
confier tous les travaux l'entretien et de réparation à un concessionnaire agréé
Mazda:Le fait de faire l'entretien soi-même ou de toucher au système est dangereux. Les
coussins d'air/dispositif de prétension peuvent se déclencher accidentellement ou être
désactivés causant des blessures graves ou mortelles.
qSignal sonore d'avertissement de dispositif de prétension de ceinture de
sécurité avant/coussin d'air
Si un mauvais fonctionnement est détecté dans les systèmes de dispositif de prétension de
ceinture de sécurité avant/coussin d'air et leurs voyants, un signal sonore d'avertissement
retentira pendant environ 5 secondes toutes les minutes.
Le signal sonore d'avertissement de dispositif de prétension de ceinture de sécurité avant/
coussin d'air continuera de retentir pendant environ 35 minutes.
Faire inspecter le véhicule par un concessionnaire agréé Mazda dès que possible.
PRUDENCE
Ne pas conduire le véhicule avec le signal sonore d'avertissement de dispositif de
prétension de ceinture de sécurité avant/coussin d'air qui retentit:
Le fait de conduire le véhicule avec le signal sonore d'avertissement de dispositif de
prétension de ceinture de sécurité avant/coussin d'air qui retentit est dangereux. En
cas de collision, les coussins d'air et le dispositif de prétension de ceinture de sécurité
avant ne se déploieront pas, ceci peut causer la mort ou des blessures graves.
S'adresser à un concessionnaire agréé Mazda pour faire inspecter le véhicule dès que
possible.
2-66
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
CX-7_8BM9-EC-10I_Edition1 Page78
Thursday, September 16 2010 7:0 PM
Form No.8BM9-EC-10I

Black plate (79,1)
Critères de déploiement des coussins d'air SRS
Ce tableau indique l'équipement SRS correspondant qui se déploiera en fonction du type de
collision.
(Les illustrations représentent les cas typiques de collisions.)
EquipementSRS Types de collision
Collision frontale/semi-frontale sévère Collision latérale
sévère
Capotage/semi-capotageCollision arrière
Dispositif de
prétension de ceinture de sécurité
avant X
*1(des deux côtés)
X*1(des deux côtés)
Aucun coussin d'air
ni dispositif de
prétension de
ceinture de sécurité
avant ne sera activé
lors d'une collision
arrière.
Coussin d'air
du
conducteur X
Coussin d'air du passager avant X
*1
Coussin d'air
latéralX*1(côté du choc seulement)
Rideau desécurité
gonflable X
(côté du choc seule- ment) X (des deux côtés)
X: L'équipement du coussin d'air SRS a été conçu pour se déployer en cas de collision.
*1: Les coussins d'air avant et latéral et le dispositif de prétension de la ceinture de sécurité
du passager avant ont été conçus pour se déployer en fonction de l'état du poids total
assis sur le siège du passager avant.
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-67
CX-7_8BM9-EC-10I_Edition1 Page79
Thursday, September 16 2010 7:0 PM
Form No.8BM9-EC-10I
