2011 Lancia Ypsilon Kezelési és karbantartási útmutató (in Hungarian)

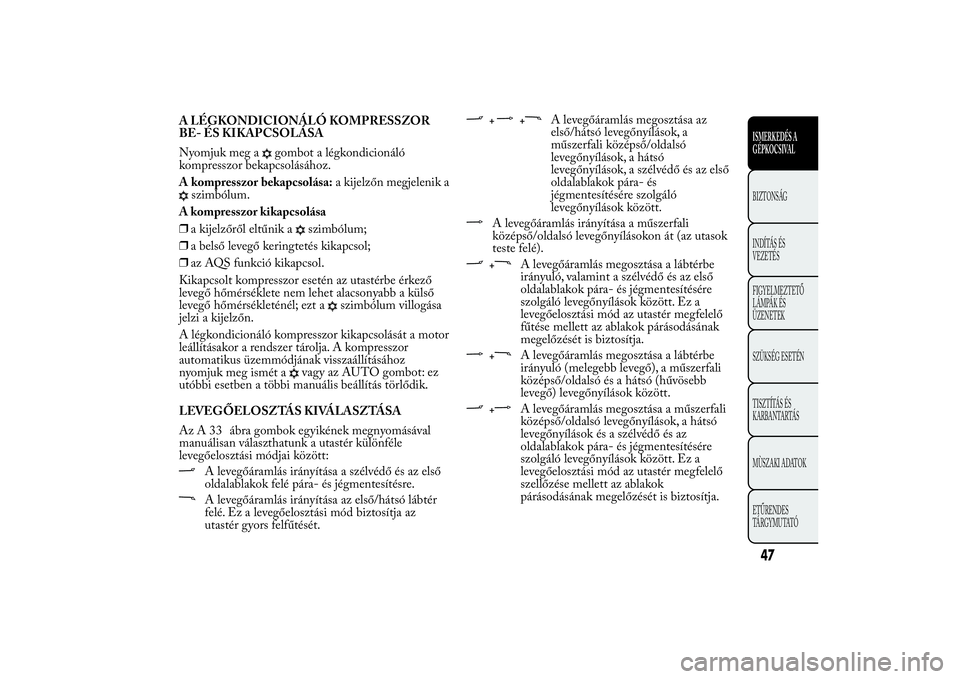

A LÉGKONDICIONÁLÓ KOMPRESSZOR
BE- ÉS KIKAPCSOLÁSA
Nyomjuk meg a
gombot a légkondicionáló
kompresszor bekapcsolásához.
A kompresszor bekapcsolása:a kijelzőn megjelenik a
szimbólum.
A kompresszor kikapcsolása
❒a kijelzőről eltűnik a
szimbólum;
❒a belső levegő keringtetés kikapcsol;
❒az AQS funkció kikapcsol.
Kikapcsolt kompresszor esetén az utastérbe érkező
levegő hőmérséklete nem lehet alacsonyabb a külső
levegő hőmérsékleténél; ezt a
szimbólum villogása
jelzi a kijelzőn.
A légkondicionáló kompresszor kikapcsolását a motor
leállításakor a rendszer tárolja. A kompresszor
automatikus üzemmódjának visszaállításához
nyomjuk meg ismét a
vagy az AUTO gombot: ez
utóbbi esetben a többi manuális beállítás törlődik.
LEVEGŐELOSZTÁS KIVÁLASZTÁSA
Az A 33 ábra gombok egyikének megnyomásával
manuálisan választhatunk a utastér különféle
levegőelosztási módjai között:
A levegőáramlás irányítása a szélvédő és az első
oldalablakok felé pára- és jégmentesítésre.A levegőáramlás irányítása az első/hátsó lábtér
felé. Ez a levegőelosztási mód biztosítja az
utastér gyors felfűtését.
+
+
A levegőáramlás megosztása az
első/hátsó levegőnyílások, a
műszerfali középső/oldalsó
levegőnyílások, a hátsó
levegőnyílások, a szélvédő és az első
oldalablakok pára- és
jégmentesítésére szolgáló
levegőnyílások között.
A levegőáramlás irányítása a műszerfali
középső/oldalsó levegőnyílásokon át (az utasok
teste felé).+
A levegőáramlás megosztása a lábtérbe
irányuló, valamint a szélvédő és az első
oldalablakok pára- és jégmentesítésére
szolgáló levegőnyílások között. Ez a
levegőelosztási mód az utastér megfelelő
fűtése mellett az ablakok párásodásának
megelőzését is biztosítja.
+
A levegőáramlás megosztása a lábtérbe
irányuló (melegebb levegő), a műszerfali
középső/oldalsó és a hátsó (hűvösebb
levegő) levegőnyílások között.
+
A levegőáramlás megosztása a műszerfali
középső/oldalsó levegőnyílások, a hátsó
levegőnyílások és a szélvédő és az
oldalablakok pára- és jégmentesítésére
szolgáló levegőnyílások között. Ez a
levegőelosztási mód az utastér megfelelő
szellőzése mellett az ablakok
párásodásának megelőzését is biztosítja.
47ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍ
TÁ S É S
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

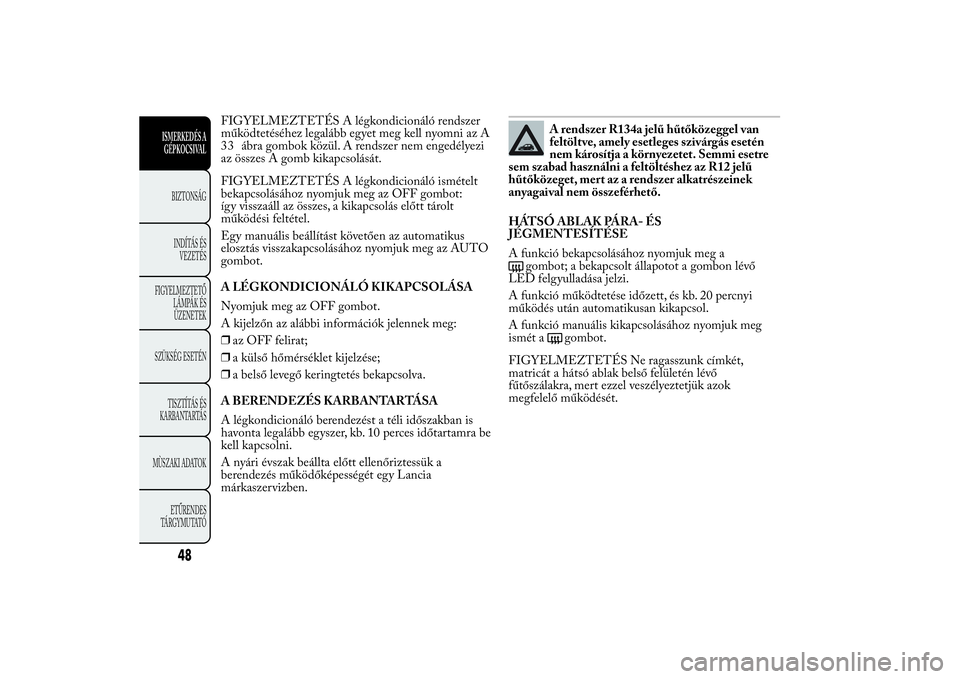

FIGYELMEZTETÉS A légkondicionáló rendszer
működtetéséhez legalább egyet meg kell nyomni az A
ábra gombok közül. A rendszer nem engedélyezi
az összes A gomb kikapcsolását.
FIGYELMEZTETÉS A légkondicionáló ismételt
bekapcsolásához nyomjuk meg az OFF gombot:
így visszaáll az összes, a kikapcsolás előtt tárolt
működési feltétel.
Egy manuális beállítást követően az automatikus
elosztás visszakapcsolásához nyomjuk meg az AUTO
gombot.
A LÉGKONDICIONÁLÓ KIKAPCSOLÁSA
Nyomjuk meg az OFF gombot.
A kijelzőn az alábbi információk jelennek meg:
❒az OFF felirat;
❒a külső hőmérséklet kijelzése;
❒a belső levegő keringtetés bekapcsolva.
A BERENDEZÉS KARBANTARTÁSA
A légkondicionáló berendezést a téli időszakban is
havonta legalább egyszer, kb. 10 perces időtartamra be
kell kapcsolni.
A nyári évszak beállta előtt ellenőriztessük a
berendezés működőképességét egy Lancia
márkaszervizben.
A rendszer R134a jelű hűtőközeggel van
feltöltve, amely esetleges szivárgás esetén
nem károsítja a környezetet. Semmi esetre
sem szabad használni a feltöltéshez az R12 jelű
hűtőközeget, mert az a rendszer alkatrészeinek
anyagaival nem összeférhető.
HÁTSÓ ABLAK PÁRA- ÉS
JÉGMENTESÍTÉSE
A funkció bekapcsolásához nyomjuk meg a
gombot; a bekapcsolt állapotot a gombon lévő
LED felgyulladása jelzi.
A funkció működtetése időzett, és kb. 20 percnyi
működés után automatikusan kikapcsol.
A funkció manuális kikapcsolásához nyomjuk meg
ismét a
gombot.
FIGYELMEZTETÉS Ne ragasszunk címkét,
matricát a hátsó ablak belső felületén lévő
fűtőszálakra, mert ezzel veszélyeztetjük azok
megfelelő működését.
48
ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍ
TÁ S É S
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ
33

KÜLSŐ VILÁGÍTÁSA bal oldali kapcsolóval vezérelhetjük a külső világítás
lámpáinak többségét.
A külső világítás csak az indítókulcs MAR állásában
működtethető.
A külső világítás bekapcsolásakor a műszercsoport és
a műszerfalon elhelyezkedő különböző kezelőszervek
megvilágítása bekapcsol.
NAPPALI MENETJELZŐ FÉNYEK (DRL)„Daytime Running Lights”(egyes változatoknál/piacokon)
MAR állásba fordított indítókulcs mellett és az A 34
ábra kapcsológyűrűtOpozícióba elforgatva a nappali
menetjelző fények automatikusan bekapcsolnak; a
többi lámpa és a belső világítás kikapcsolva marad. Ha
kikapcsoljuk a nappali menetjelző fényeket, az A
kapcsológyűrűOpozícióba történő elforgatásakor
semmilyen világítás nem kapcsol be.
FIGYELMEZTETÉS
A nappali menetjelző fényeket a tompított
fénysz
órók alternatívájaként
használhatjuk nappali vezetéskor, ahol ennek
használatát tör vény írja elő vagy ahol nem
kötelező, és használata engedélyezett.
FIGYELMEZTETÉS
A nappali menetjelző fények nem
hely
ettesítik a tompított fényszórókat
alagútban vagy éjszakai vezetés folyamán. A
nappali menetjelző fények használatát az adott
ország KRESZelőírásai szabályozzák. Tartsuk be
a vonatkozó előírásokat!
HELYZETJELZŐ FÉNYEK/TOMPÍTOTT
FÉNYSZÓRÓK
Az indítókulcs MAR állásában fordítsuk az A 34 ábra
kapcsológyűrűt a
pozícióba. Bekapcsolt tompított
fényszórók esetén a nappali menetjelző fények
kikapcsolnak, és felgyulladnak a helyzetjelző fények és
a tompított fényszórók. Felgyullad a műszercsoport
visszajelző lámpája.
Kihúzott vagy STOP állásban levő indítókulcs mellett
az A kapcsológyűrűtaOpozícióból a
pozícióba
forgatva az összes helyzetjelző lámpa és a
rendszámtábla-világítás működésbe lép. Kigyullad a
műszercsoport
visszajelző lámpája.
34 ábra
L0F0127
49ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍ
TÁ S É S
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

PARKOLÓFÉNYEK
Bekapcsolásához, kizárólag kihúzott vagy STOP
állásban levő indítókulcs mellett fordítsuk az A
kapcsológyűrűt először aO, majd a
pozícióba.
A műszercsoportban levő
visszajelző lámpa
felgyullad. Az irányjelző kar segítségével lehet
kiválasztani az egyik (jobb vagy bal) oldali
helyzetjelző lámpák bekapcsolását.
FÉNYSZÓRÓK AUTOMATIKUS
BEKAPCSOLÁSA (AUTOLIGHT)
(Szürkület-érzékelő)
(egyes változatoknál/piacokon)
Egy inf ravörös LED-es érzékelő, amelyet az
esőérzékelővel együtt, a szélvédőre helyeztek el, képes
a Set Up menüben beállított érzékenység
függvényében észlelni a fényerősség változását a
gépkocsi környezetében: minél nagyobb az
érzékenység, annál kisebb fényerősség szükséges a
külső világítás automatikus bekapcsolásához.
Bekapcsolás
A szürkület-érzékelő bekapcsol az A 34 ábra
kapcsológyűrű
állásba fordításakor. Így a
helyzetjelző világítás és a tompított fényszórók
egyidejűleg automatikusan bekapcsolnak a külső
fényviszonyok függvényében.Ha az érzékelő bekapcsolja a fényszórókat,
bekapcsolhatók a ködfényszórók (egyes változatoknál/
piacokon) és a hátsó ködlámpák. A fényszórók
automatikus kikapcsolásakor a ködfényszórók és a
hátsó ködlámpák is (ha be voltak kapcsolva)
kikapcsolnak. A következő automatikus
bekapcsoláskor szükség esetén ezeket a lámpákat újra
be kell kapcsolni.
Az érzékelő bekapcsolt állapotában a fénykürt csak
felvillantható, de a távolsági fényszórókat nem lehet
bekapcsolni. Ha ezeket a fényszórókat akarjuk
bekapcsolni, forgassuk az A kapcsológyűrűt
állásba, és kapcsoljuk be a folyamatosan világító
tompított fényszórókat.
Automatikusan bekapcsolt fényszórók esetén, és
amikor az érzékelő a világítást kikapcsolja, először a
tompított fényszórók, majd néhány másodperc múlva
a helyzetjelző fények alszanak ki. Az érzékelő
aktiválása és meghibásodása esetén bekapcsolnak a
helyzetjelző és tompított fényszórók, függetlenül
a külső fényviszonyoktól, és a műszercsoport kijelzője
jelzi az érzékelő meghibásodását. Az érzékelő
kikapcsolható, és szükség esetén ezeket a lámpákat be
lehet kapcsolni.
FIGYELMEZTETÉS Az érzékelő nem képes
érzékelni a köd jelenlétét, ezért ilyen esetben
manuálisan kell a fényszórókat bekapcsolni.
50
ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍ
TÁ S É S
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

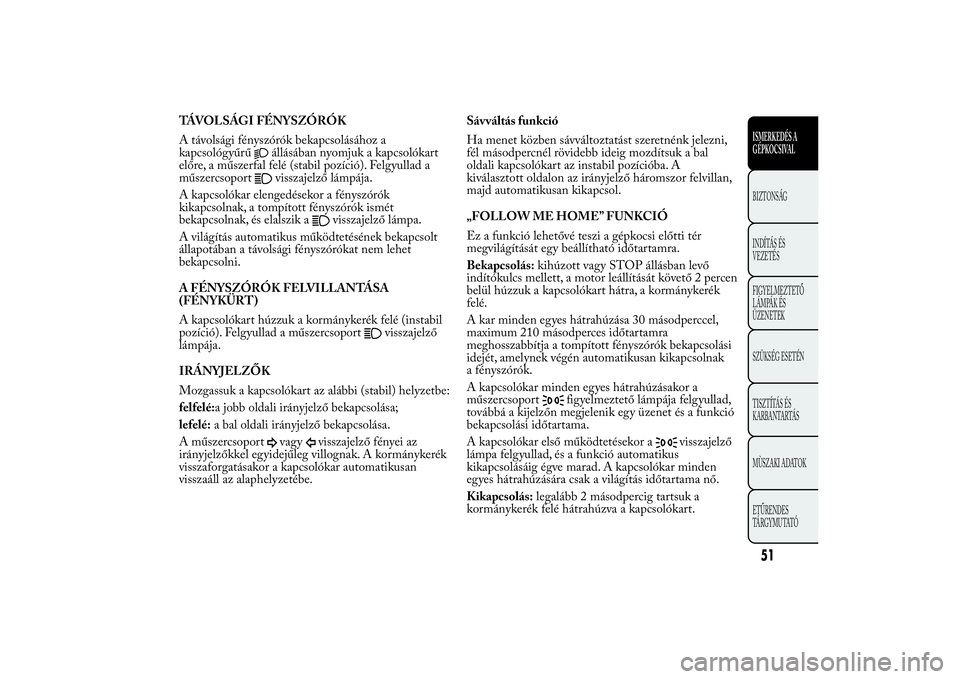

TÁVOLSÁGI FÉNYSZÓRÓK
A távolsági fényszórók bekapcsolásához a
kapcsológyűrű
állásában nyomjuk a kapcsolókart
előre, a műszerfal felé (stabil pozíció). Felgyullad a
műszercsoportvisszajelző lámpája.
A kapcsolókar elengedésekor a fényszórók
kikapcsolnak, a tompított fényszórók ismét
bekapcsolnak, és elalszik a
visszajelző lámpa.
A világítás automatikus működtetésének bekapcsolt
állapotában a távolsági fényszórókat nem lehet
bekapcsolni.
A FÉNYSZÓRÓK FELVILLANTÁSA
(FÉNYKÜRT)
A kapcsolókart húzzuk a kormánykerék felé (instabil
pozíció). Felgyullad a műszercsoport
visszajelző
lámpája.
IRÁNYJELZŐK
Mozgassuk a kapcsolókart az alábbi (stabil) helyzetbe:
felfelé:a jobb oldali irányjelző bekapcsolása;
lefelé:a bal oldali irányjelző bekapcsolása.
A műszercsoport
vagy
visszajelző fényei az
irányjelzőkkel egyidejűleg villognak. A kormánykerék
visszaforgatásakor a kapcsolókar automatikusan
visszaáll az alaphelyzetébe.Sávváltás funkció
Ha menet közben sávváltoztatást szeretnénk jelezni,
fél másodpercnél rövidebb ideig mozdítsuk a bal
oldali kapcsolókart az instabil pozícióba. A
kiválasztott oldalon az irányjelző háromszor felvillan,
majd automatikusan kikapcsol.
„FOLLOW ME HOME” FUNKCIÓ
Ez a funkció lehetővé teszi a gépkocsi előtti tér
megvilágítását egy beállítható időtartamra.
Bekapcsolás:kihúzott vagy STOP állásban levő
indítókulcs mellett, a motor leállítását követő 2 percen
belül húzzuk a kapcsolókart hátra, a kormánykerék
felé.
A kar minden egyes hátrahúzása 30 másodperccel,
maximum 210 másodperces időtartamra
meghosszabbítja a tompított fényszórók bekapcsolási
idejét, amelynek végén automatikusan kikapcsolnak
a fényszórók.
A kapcsolókar minden egyes hátrahúzásakor a
műszercsoport
figyelmeztető lámpája felgyullad,
továbbá a kijelzőn megjelenik egy üzenet és a funkció
bekapcsolási időtartama.
A kapcsolókar első működtetésekor a
visszajelző
lámpa felgyullad, és a funkció automatikus
kikapcsolásáig égve marad. A kapcsolókar minden
egyes hátrahúzására csak a világítás időtartama nő.
Kikapcsolás:legalább 2 másodpercig tartsuk a
kormánykerék felé hátrahúzva a kapcsolókart.
51ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍ
TÁ S É S
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

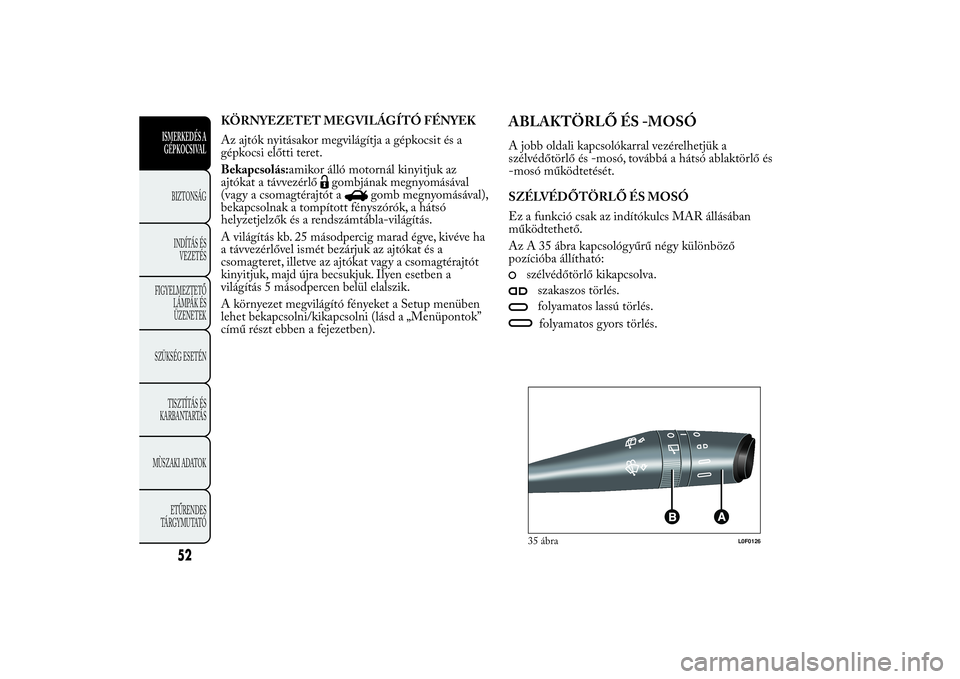

KÖRNYEZETET MEGVILÁGÍTÓ FÉNYEK
Az ajtók nyitásakor megvilágítja a gépkocsit és a
gépkocsi előtti teret.
Bekapcsolás:amikor álló motornál kinyitjuk az
ajtókat a távvezérlő
gombjának megnyomásával
(vagy a csomagtérajtót a
gomb megnyomásával),
bekapcsolnak a tompított fényszórók, a hátsó
helyzetjelzők és a rendszámtábla-világítás.
A világítás kb. 25 másodpercig marad égve, kivéve ha
a távvezérlővel ismét bezárjuk az ajtókat és a
csomagteret, illetve az ajtókat vagy a csomagtérajtót
kinyitjuk, majd újra becsukjuk. Ilyen esetben a
világítás 5 másodpercen belül elalszik.
A környezet megvilágító fényeket a Setup menüben
lehet bekapcsolni/kikapcsolni (lásd a „Menüpontok”
című részt ebben a fejezetben).
ABLAKTÖRLŐ ÉS -MOSÓA jobb oldali kapcsolókarral vezérelhetjük a
szélvédőtörlő és -mosó, továbbá a hátsó ablaktörlő és
-mosó működtetését.
SZÉLVÉDŐTÖRLŐ ÉS MOSÓ
Ez a funkció csak az indítókulcs MAR állásában
működtethető.
Az A 35 ábra kapcsológyűrű négy különböző
pozícióba állítható:
szélvédőtörlő kikapcsolva.szakaszos törlés.folyamatos lassú törlés.folyamatos gyors törlés.35 ábra
L0F0126
52
ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍ
TÁ S É S
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

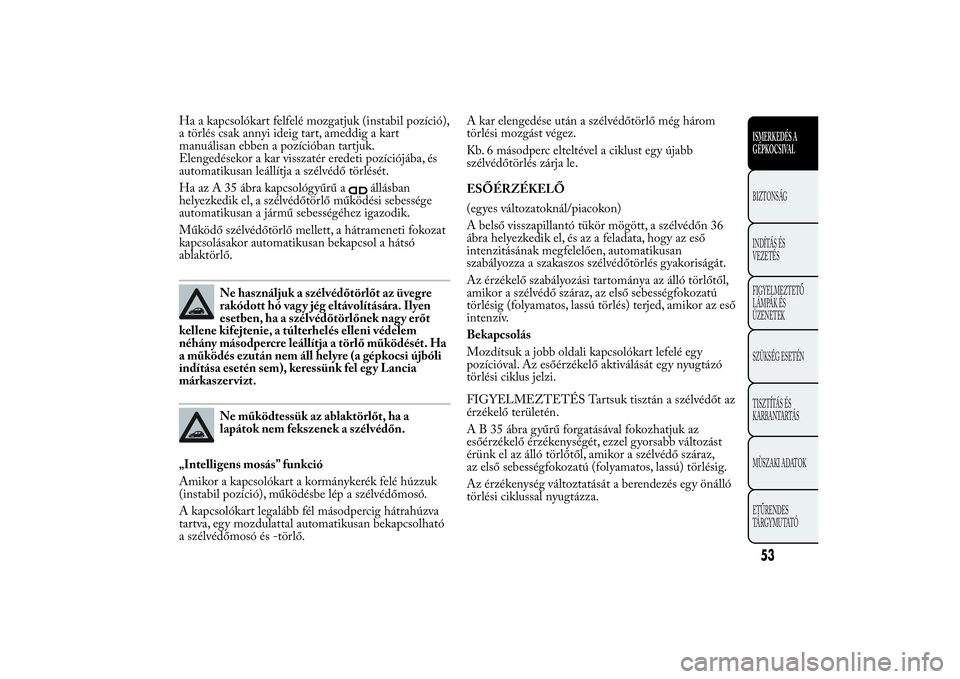

Ha a kapcsolókart felfelé mozgatjuk (instabil pozíció),
a törlés csak annyi ideig tart, ameddig a kart
manuálisan ebben a pozícióban tartjuk.
Elengedésekor a kar visszatér eredeti pozíciójába, és
automatikusan leállítja a szélvédő törlését.
Ha az A 35 ábra kapcsológyűrű a
állásban
helyezkedik el, a szélvédőtörlő működési sebessége
automatikusan a jármű sebességéhez igazodik.
Működő szélvédőtörlő mellett, a hátrameneti fokozat
kapcsolásakor automatikusan bekapcsol a hátsó
ablaktörlő.
Ne használjuk a szélvédőtörlőt az üvegre
rakódott hó vagy jég eltávolítására. Ilyen
esetben, ha a szélvédőtörlőnek nagy erőt
kellene kifejtenie, a túlterhelés elleni védelem
néhány másodpercre leállítja a törlő működését. Ha
a működés ezután nem áll helyre (a gépkocsi újbóli
indítása esetén sem), keressünk fel egy Lancia
márkaszer vizt.Ne működtessük az ablaktörlőt, ha a
lapátok nem fekszenek a szélvédőn.
„Intelligens mosás” funkció
Amikor a kapcsolókart a kormánykerék felé húzzuk
(instabil pozíció), működésbe lép a szélvédőmosó.
A kapcsolókart legalább fél másodpercig hátrahúzva
tartva, egy mozdulattal automatikusan bekapcsolható
a szélvédőmosó és -törlő.A kar elengedése után a szélvédőtörlő még három
törlési mozgást végez.
Kb. 6 másodperc elteltével a ciklust egy újabb
szélvédőtörlés zárja le.
ESŐÉRZÉKELŐ
(egyes változatoknál/piacokon)
A belső visszapillantó tükör mögött, a szélvédőn 36
ábra helyezkedik el, és az a feladata, hogy az eső
intenzitásának megfelelően, automatikusan
szabályozza a szakaszos szélvédőtörlés gyakoriságát.
Az érzékelő szabályozási tartománya az álló törlőtől,
amikor a szélvédő száraz, az első sebességfokozatú
törlésig (folyamatos, lassú törlés) terjed, amikor az eső
intenzív.
Bekapcsolás
Mozdítsuk a jobb oldali kapcsolókart lefelé egy
pozícióval. Az esőérzékelő aktiválását egy nyugtázó
törlési ciklus jelzi.
FIGYELMEZTETÉS Tartsuk tisztán a szélvédőt az
érzékelő területén.
A B 35 ábra gyűrű forgatásával fokozhatjuk az
esőérzékelő érzékenységét, ezzel gyorsabb változást
érünk el az álló törlőtől, amikor a szélvédő száraz,
az első sebességfokozatú (folyamatos, lassú) törlésig.
Az érzékenység változtatását a berendezés egy önálló
törlési ciklussal nyugtázza.
53ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍ
TÁ S É S
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

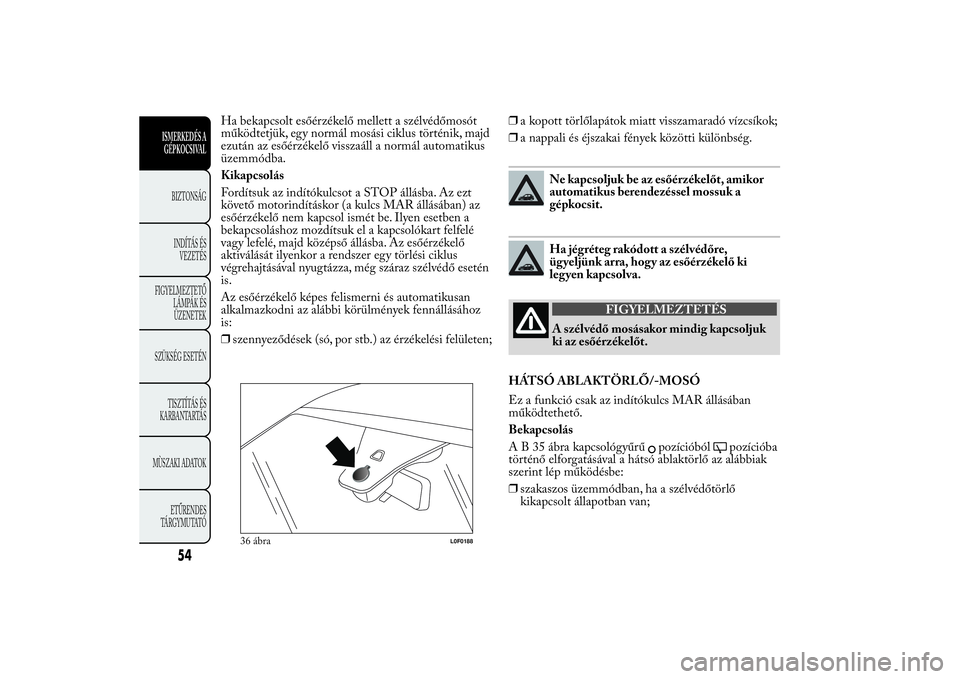

Ha bekapcsolt esőérzékelő mellett a szélvédőmosót
működtetjük, egy normál mosási ciklus történik, majd
ezután az esőérzékelő visszaáll a normál automatikus
üzemmódba.
Kikapcsolás
Fordítsuk az indítókulcsot a STOP állásba. Az ezt
követő motorindításkor (a kulcs MAR állásában) az
esőérzékelő nem kapcsol ismét be. Ilyen esetben a
bekapcsoláshoz mozdítsuk el a kapcsolókart felfelé
vagy lefelé, majd középső állásba. Az esőérzékelő
aktiválását ilyenkor a rendszer egy törlési ciklus
végrehajtásával nyugtázza, még száraz szélvédő esetén
is.
Az esőérzékelő képes felismerni és automatikusan
alkalmazkodni az alábbi körülmények fennállásához
is:
❒szennyeződések (só, por stb.) az érzékelési felületen;❒a kopott törlőlapátok miatt visszamaradó vízcsíkok;
❒a nappali és éjszakai fények közötti különbség.
Ne kapcsoljuk be az esőérzékelőt, amikor
automatikus berendezéssel mossuk a
gépkocsit.Ha jégréteg rakódott a szélvédőre,
ügyeljünk arra, hogy az esőérzékelő ki
legyen kapcsolva.
FIGYELMEZTETÉS
A szélvédő mosásakor mindig kapcsoljuk
ki az
esőérzékelőt.
HÁTSÓ ABLAKTÖRLŐ/-MOSÓ
Ez a funkció csak az indítókulcs MAR állásában
működtethető.
Bekapcsolás
A B 35 ábra kapcsológyűrű
pozícióból
pozícióba
történő elforgatásával a hátsó ablaktörlő az alábbiak
szerint lép működésbe:
❒szakaszos üzemmódban, ha a szélvédőtörlő
kikapcsolt állapotban van;
36 ábra
L0F0188
54
ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍ
TÁ S É S
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ
