2011 Lancia Ypsilon Kezelési és karbantartási útmutató (in Hungarian)

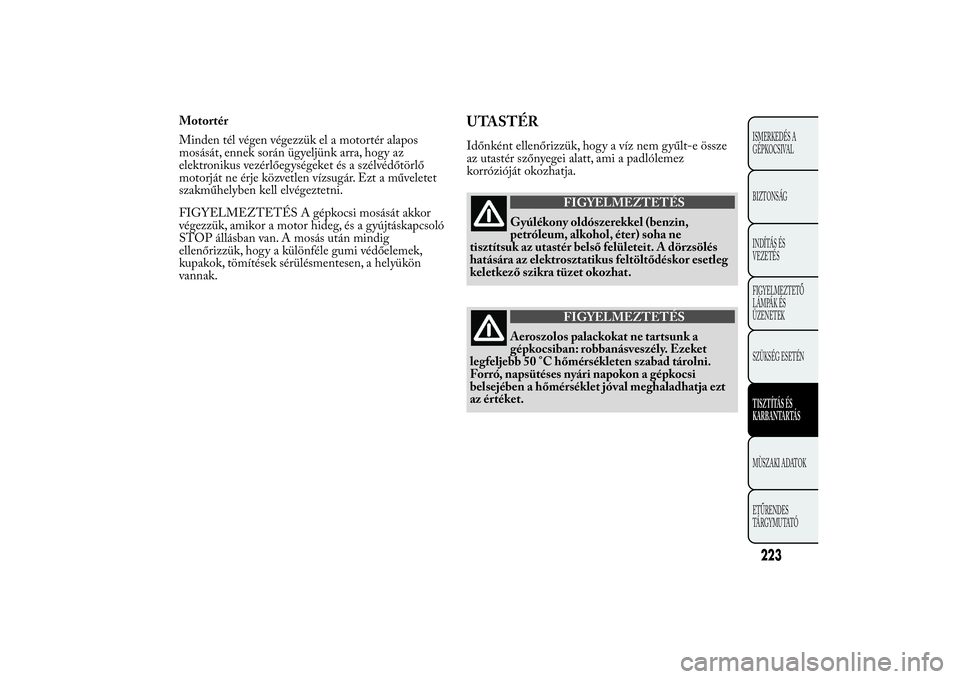

Motortér
Minden tél végen végezzük el a motortér alapos
mosását, ennek során ügyeljünk arra, hogy az
elektronikus vezérlőegységeket és a szélvédőtörlő
motorját ne érje közvetlen vízsugár. Ezt a műveletet
szakműhelyben kell elvégeztetni.
FIGYELMEZTETÉS A gépkocsi mosását akkor
végezzük, amikor a motor hideg, és a gyújtáskapcsoló
STOP állásban van. A mosás után mindig
ellenőrizzük, hogy a különféle gumi védőelemek,
kupakok, tömítések sérülésmentesen, a helyükön
vannak.
UTASTÉRIdőnként ellenőrizzük, hogy a víz nem gyűlt-e össze
az utastér szőnyegei alatt, ami a padlólemez
korrózióját okozhatja.
FIGYELMEZTETÉS
Gyúlékony oldószerekkel (benzin,
petróleum, alkohol,
éter) soha ne
tisztítsuk az utastér belső felületeit. A dörzsölés
hatására az elektrosztatikus feltöltődéskor esetleg
keletkező szikra tüzet okozhat.
FIGYELMEZTETÉS
Aeroszolos palackokat ne tartsunk a
gépkocsiban: robbanásv
eszély. Ezeket
legfeljebb 50 °C hőmérsékleten szabad tárolni.
Forró, napsütéses nyári napokon a gépkocsi
belsejében a hőmérséklet jóval meghaladhatja ezt
az értéket.
223ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉNTISZTÍTÁS ÉS
K
ARBANTARTÁSMÙSZAKI ADATOK
ETŰR
ENDES
TÁRGYMUTATÓ

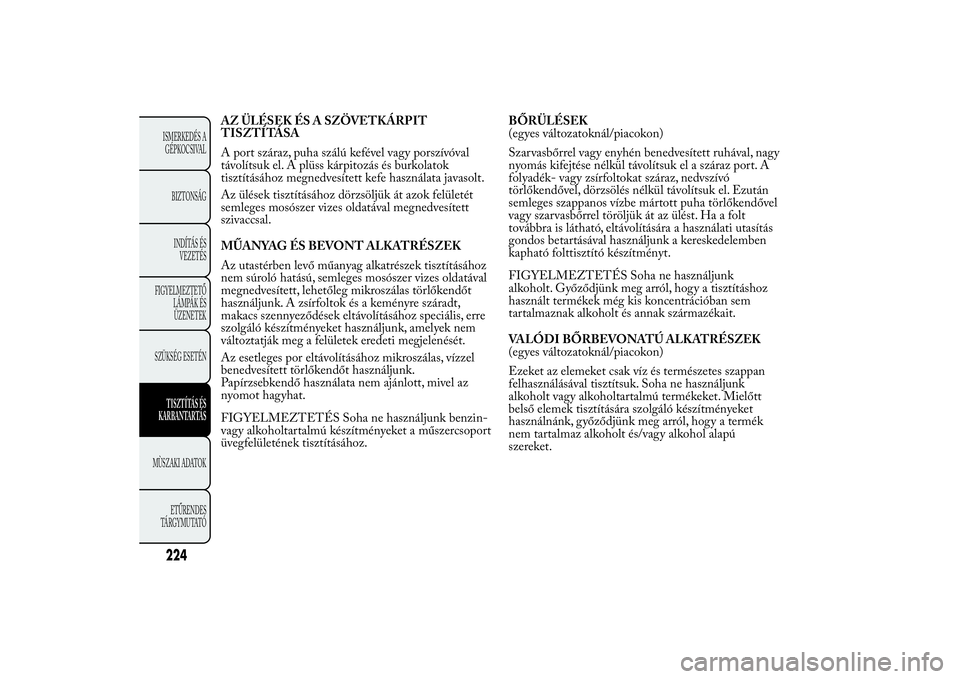

AZ ÜLÉSEK ÉS A SZÖVETKÁRPIT
TISZTÍTÁSA
A port száraz, puha szálú kefével vagy porszívóval
távolítsuk el. A plüss kárpitozás és burkolatok
tisztításához megnedvesített kefe használata javasolt.
Az ülések tisztításához dörzsöljük át azok felületét
semleges mosószer vizes oldatával megnedvesített
szivaccsal.
MŰANYAG ÉS BEVONT ALKATRÉSZEK
Az utastérben levő műanyag alkatrészek tisztításához
nem súroló hatású, semleges mosószer vizes oldatával
megnedvesített, lehetőleg mikroszálas törlőkendőt
használjunk. A zsírfoltok és a keményre száradt,
makacs szennyeződések eltávolításához speciális, erre
szolgáló készítményeket használjunk, amelyek nem
változtatják meg a felületek eredeti megjelenését.
Az esetleges por eltávolításához mikroszálas, vízzel
benedvesített törlőkendőt használjunk.
Papírzsebkendő használata nem ajánlott, mivel az
nyomot hagyhat.
FIGYELMEZTETÉS Soha ne használjunk benzin-
vagy alkoholtartalmú készítményeket a műszercsoport
üvegfelületének tisztításához.BŐRÜLÉSEK
(egyes változatoknál/piacokon)
Szarvasbőrrel vagy enyhén benedvesített ruhával, nagy
nyomás kifejtése nélkül távolítsuk el a száraz port. A
folyadék- vagy zsírfoltokat száraz, nedvszívó
törlőkendővel, dörzsölés nélkül távolítsuk el. Ezután
semleges szappanos vízbe mártott puha törlőkendővel
vagy szarvasbőrrel töröljük át az ülést. Ha a folt
továbbra is látható, eltávolítására a használati utasítás
gondos betartásával használjunk a kereskedelemben
kapható folttisztító készítményt.
FIGYELMEZTETÉS Soha ne használjunk
alkoholt. Győződjünk meg arról, hogy a tisztításhoz
használt termékek még kis koncentrációban sem
tartalmaznak alkoholt és annak származékait.
VALÓDI BŐRBEVONATÚ ALKATRÉSZEK
(egyes változatoknál/piacokon)
Ezeket az elemeket csak víz és természetes szappan
felhasználásával tisztítsuk. Soha ne használjunk
alkoholt vagy alkoholtartalmú termékeket. Mielőtt
belső elemek tisztítására szolgáló készítményeket
használnánk, győződjünk meg arról, hogy a termék
nem tartalmaz alkoholt és/vagy alkohol alapú
szereket.
224ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉNTISZTÍTÁS ÉS
K
ARBANTARTÁS
MÙSZAKI ADATOK
ETŰR
ENDES
TÁRGYMUTATÓ

MÙSZAKI ADATOK
AZONOSÍTÓ ADATOKAjánlatos a jármű azonosító adatait feljegyezni. A
besajtolt azonosító adatokat tartalmazó táblák a
gépkocsin az alábbiak:
❒Jármű adatait összefoglaló tábla.
❒Alvázszám.
❒Karosszéria festék azonosító tábla.
❒Motorszám.JÁRMŰ ADATAIT ÖSSZEFOGLALÓ TÁBLA
A csomagtér bal oldalán van elhelyezve 167 ábra (a
hozzáféréshez fel kell emelni a padlószőnyeget), és az
alábbi azonosító adatokat tartalmazza:
BHonosítási szám.
C
Jármű típuskód.
D
Az alváz gyártási sorszáma.
EMegengedett maximális össztömeg.FMegengedett teljes gördülőtömeg a vontatmánnyal
együtt.G
Megengedett tengelyterhelés elöl.
H
Megengedett tengelyterhelés hátul.
IMotor típuskód.LKarosszéria változatkód.M
Alkatrész utánrendelési szám.
N
Füstölési index (Diesel-motoroknál).
167 ábra
L0F0029
225ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁSMÙSZAKI ADATOKETŰRENDES
T
ÁRGYMUTATÓ

KAROSSZÉRIA FESTÉK AZONOSÍTÓ
TÁBLA
A csomagtérajtó külső oszlopán (bal oldalon)
található, és az alábbi azonosító adatokat tartalmazza
168 ábra:
AA festék gyártója.
BA szín megnevezése.
CA szín Lancia kódja.
DA szín javítási és utánfényezési kódja.
ALVÁZSZÁM
A csomagtér padló jobb oldali hátsó részén van
elhelyezve, és az alábbi azonosító adatokat
tartalmazza:
❒jármű típuskód;
❒az alváz gyártási sorszáma.MOTORSZÁM
A motorszám a hengerblokk öntvénybe van
besajtolva; a motor típuskódját és gyártási sorszámát
tartalmazza.
168 ábra
L0F0030
226ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁSMÙSZAKI ADATOK
ETŰRENDES
T
ÁRGYMUTATÓ

MOTOR- ÉS KAROSSZÉRIA VÁLTOZATKÓDOKVáltozatok Motorkód Karosszéria változatkódok
0.9 TwinAir 85 LE312A2000312YXG1A Y1 (négyszemélyes)
312YXG1A Y1B (ötszemélyes)
1.2 8V 69 LE169A4000312YXA1A Y0 (négyszemélyes)
312YXA1A Y0B (ötszemélyes)
1.3 16V Multijet199B1000312YXE1A Y2 (négyszemélyes)
312YXE1A Y B (ötszemélyes)
227ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁSMÙSZAKI ADATOKETŰRENDES
T
ÁRGYMUTATÓ
2

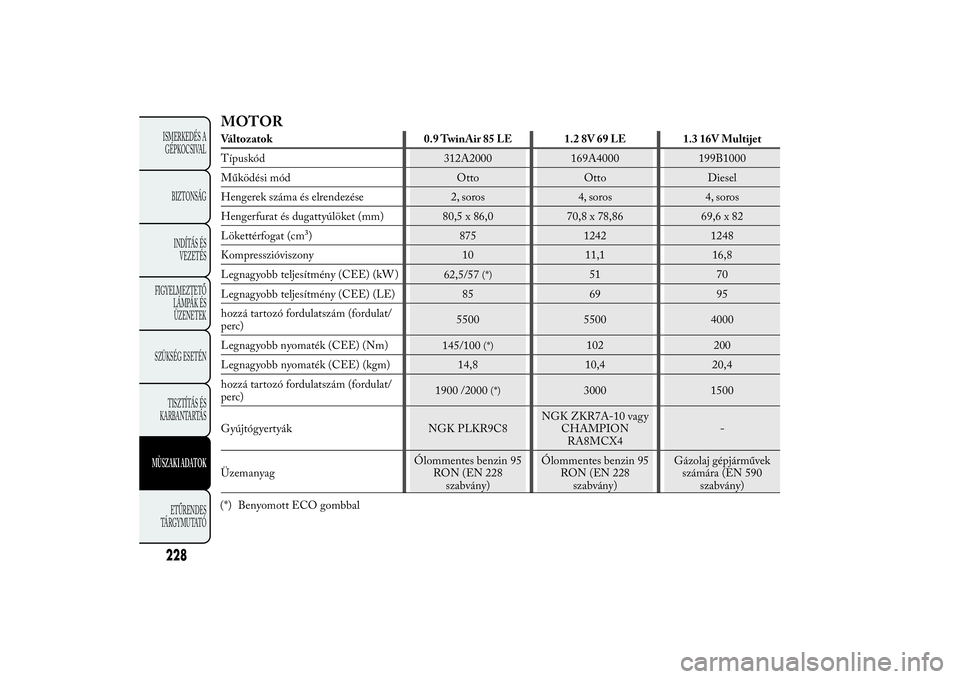

MOTORVáltozatok 0.9 TwinAir 85 LE 1.2 8V 69 LE 1.3 16V Multijet
Típuskód 312A2000 169A4000 199B1000
Működési mód Otto Otto Diesel
Hengerek száma és elrendezése 2, soros 4, soros 4, soros
Hengerfurat és dugattyúlöket (mm) 80,5 x 86,0 70,8 x 78,86 69,6 x 82
Lökettérfogat (cm³) 875 1242 1248
Kompresszióviszony 10 11,1 16,8
Legnagyobb teljesítmény (CEE) (kW )
62,5/57
(*)
51 70
Legnagyobb teljesítmény (CEE) (LE) 85 69 95
hozzá tartozó fordulatszám (fordulat/
perc)5500 5500 4000
Legnagyobb nyomaték (CEE) (Nm)
145/100
(*)
102 200
Legnagyobb nyomaték (CEE) (kgm) 14,8 10,4 20,4
hozzá tartozó fordulatszám (fordulat/
perc)1900 /2000
(*)
3000 1500
Gyújtógyertyák NGK PLKR9C8NGK ZKR7A-10 vagy
CHAMPION
RA8MCX4-
ÜzemanyagÓlommentes benzin 95
RON (EN 228
szabvány)Ólommentes benzin 95
RON (EN 228
szabvány)Gázolaj gépjárművek
számára (EN 590
szabvány)
228ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁSMÙSZAKI ADATOK
ETŰRENDES
T
ÁRGYMUTATÓ
(*) Benyomott ECO gombbal

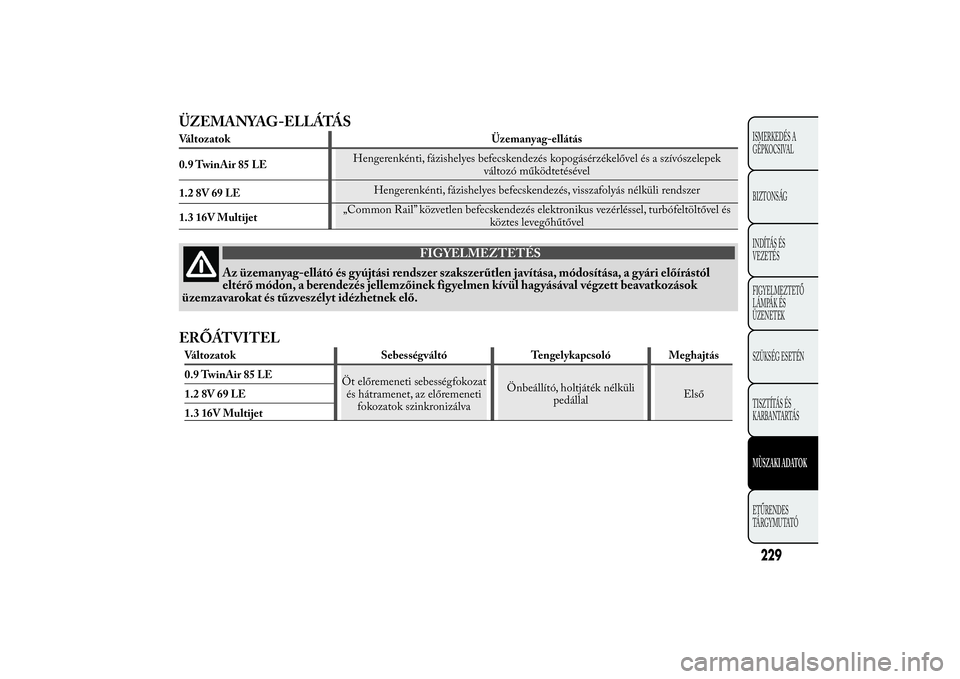

ÜZEMANYAG-ELLÁTÁSVáltozatok Üzemanyag-ellátás
0.9 TwinAir 85 LEHengerenkénti, fázishelyes befecskendezés kopogásérzékelővel és a szívószelepek
változó működtetésével
1.2 8V 69 LEHengerenkénti, fázishelyes befecskendezés, visszafolyás nélküli rendszer
„Common Rail” közvetlen befecskendezés elektronikus vezérléssel, turbófeltöltővel és
köztes levegőhűtővel 1.3 16V Multijet
FIGYELMEZTETÉS
Az üzemanyag-ellátó és gyújtási rendszer szakszerűtlen javítása, módosítása, a gyári előírástól
eltérő módon,
a berendezés jellemzőinek figyelmen kívül hagyásával végzett beavatkozások
üzemzavarokat és tűzveszélyt idézhetnek elő.
ERŐÁTVITELVáltozatok Sebességváltó Tengelykapcsoló Meghajtás
0.9 TwinAir 85 LE
Öt előremeneti sebességfokozat
és hátramenet, az előremeneti
fokozatok szinkronizálvaÖnbeállító, holtjáték nélküli
pedállalElső 1.2 8V 69 LE
1.3 16V Multijet
229ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁSMÙSZAKI ADATOKETŰRENDES
T
ÁRGYMUTATÓ

FÉKRENDSZERVáltozatok Üzemi fékek elöl Üzemi fékek hátul Rögzítőfék
0.9 TwinAir 85 LEHűtött tárcsafékekDobfék, önbeállító
fékpofákkal, kerekenként
egy munkahengerrel
Mechanikus működtetésű
fékkarral, a hátsó
kerékfékekre hat 1.2 8V 69 LETárcsafékDobfék, önbeállító
fékpofákkal, kerekenként
egy munkahengerrel
Hűtött tárcsafékekDobfék, önbeállító
fékpofákkal, kerekenként
egy munkahengerrel 1.3 16V MultijetFIGYELMEZTETÉS A víz, a jég és az úttestre szórt só rárakódhat a féktárcsákra, ami csökkenti a fék
hatásosságát az elindulás utáni első fékezés során.
