2011 Lancia Ypsilon Kezelési és karbantartási útmutató (in Hungarian)

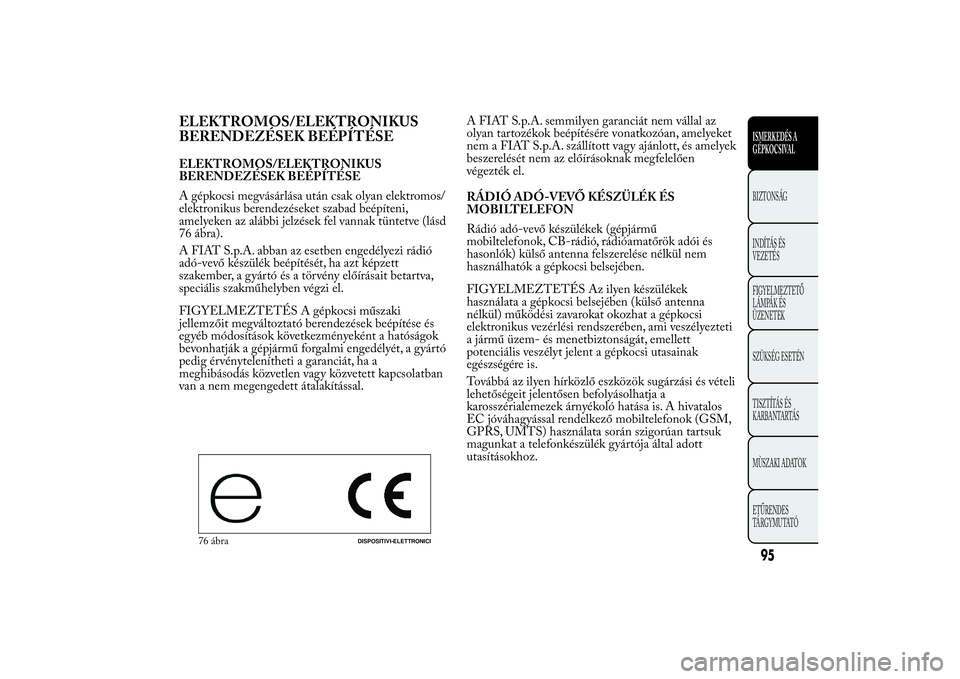

ELEKTROMOS/ELEKTRONIKUS
BERENDEZÉSEK BEÉPÍTÉSEELEKTROMOS/ELEKTRONIKUS
BERENDEZÉSEK BEÉPÍTÉSE
A gépkocsi megvásárlása után csak olyan elektromos/
elektronikus berendezéseket szabad beépíteni,
amelyeken az alábbi jelzések fel vannak tüntetve (lásd
76 ábra).
A FIAT S.p.A. abban az esetben engedélyezi rádió
adó-vevő készülék beépítését, ha azt képzett
szakember, a gyártó és a törvény előírásait betartva,
speciális szakműhelyben végzi el.
FIGYELMEZTETÉS A gépkocsi műszaki
jellemzőit megváltoztató berendezések beépítése és
egyéb módosítások következményeként a hatóságok
bevonhatják a gépjármű forgalmi engedélyét, a gyártó
pedig érvénytelenítheti a garanciát, ha a
meghibásodás közvetlen vagy közvetett kapcsolatban
van a nem megengedett átalakítással.A FIAT S.p.A. semmilyen garanciát nem vállal az
olyan tartozékok beépítésére vonatkozóan, amelyeket
nem a FIAT S.p.A. szállított vagy ajánlott, és amelyek
beszerelését nem az előírásoknak megfelelően
végezték el.
RÁDIÓ ADÓ-VEVŐ KÉSZÜLÉK ÉS
MOBILTELEFON
Rádió adó-vevő készülékek (gépjármű
mobiltelefonok, CB-rádió, rádióamatőrök adói és
hasonlók) külső antenna felszerelése nélkül nem
használhatók a gépkocsi belsejében.
FIGYELMEZTETÉS Az ilyen készülékek
használata a gépkocsi belsejében (külső antenna
nélkül) működési zavarokat okozhat a gépkocsi
elektronikus vezérlési rendszerében, ami veszélyezteti
a jármű üzem- és menetbiztonságát, emellett
potenciális veszélyt jelent a gépkocsi utasainak
egészségére is.
Továbbá az ilyen hírközlő eszközök sugárzási és vételi
lehetőségeit jelentősen befolyásolhatja a
karosszérialemezek árnyékoló hatása is. A hivatalos
EC jóváhagyással rendelkező mobiltelefonok (GSM,
GPRS, UMTS) használata során szigorúan tartsuk
magunkat a telefonkészülék gyártója által adott
utasításokhoz.
76 ábra
DISPOSITIVI-ELETTRONICI
95ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍ
TÁ S É S
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

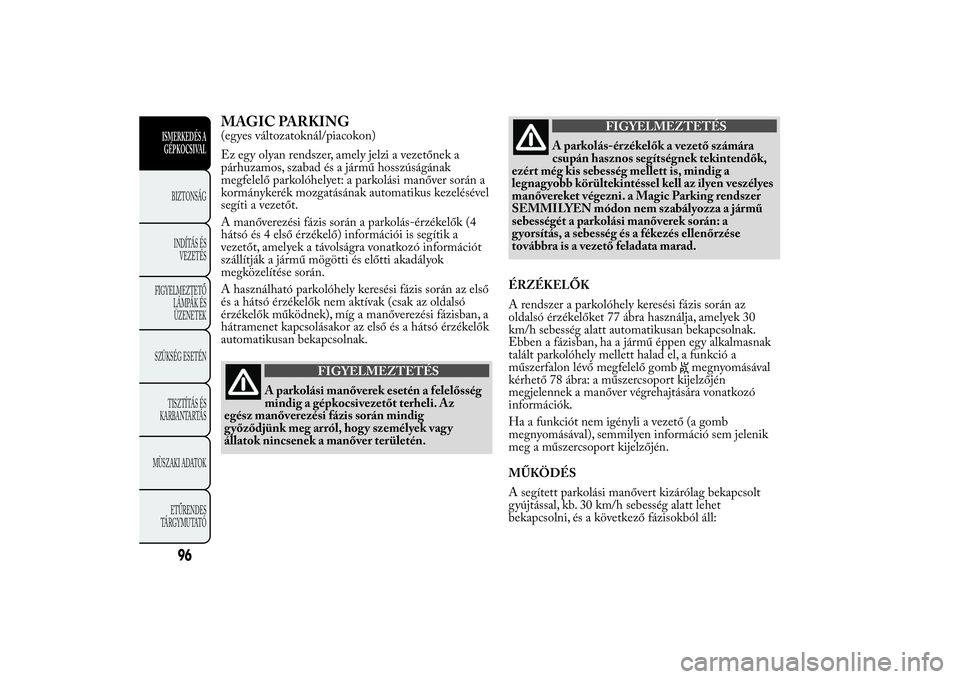

MAGIC PARKING(egyes változatoknál/piacokon)
Ez egy olyan rendszer, amely jelzi a vezetőnek a
párhuzamos, szabad és a jármű hosszúságának
megfelelő parkolóhelyet: a parkolási manőver során a
kormánykerék mozgatásának automatikus kezelésével
segíti a vezetőt.
A manőverezési fázis során a parkolás-érzékelők (4
hátsó és 4 első érzékelő) információi is segítik a
vezetőt, amelyek a távolságra vonatkozó információt
szállítják a jármű mögötti és előtti akadályok
megközelítése során.
A használható parkolóhely keresési fázis során az első
és a hátsó érzékelők nem aktívak (csak az oldalsó
érzékelők működnek), míg a manőverezési fázisban, a
hátramenet kapcsolásakor az első és a hátsó érzékelők
automatikusan bekapcsolnak.
FIGYELMEZTETÉS
A parkolási manőverek esetén a felelősség
mindig a
gépkocsivezetőt terheli. Az
egész manőverezési fázis során mindig
győződjünk meg arról, hogy személyek vagy
állatok nincsenek a manőver területén.
FIGYELMEZTETÉS
A parkolás-érzékelők a vezető számára
csupán hasznos
segítségnek tekintendők,
ezért még kis sebesség mellett is, mindig a
legnagyobb körültekintéssel kell az ilyen veszélyes
manővereket végezni. a Magic Parking rendszer
SEMMILYEN módon nem szabályozza a jármű
sebességét a parkolási manőverek során: a
gyorsítás, a sebesség és a fékezés ellenőrzése
továbbra is a vezető feladata marad.
ÉRZÉKELŐK
A rendszer a parkolóhely keresési fázis során az
oldalsó érzékelőket 77 ábra használja, amelyek 30
km/h sebesség alatt automatikusan bekapcsolnak.
Ebben a fázisban, ha a jármű éppen egy alkalmasnak
talált parkolóhely mellett halad el, a funkció a
műszerfalon lévő megfelelő gomb
megnyomásával
kérhető 78 ábra: a műszercsoport kijelzőjén
megjelennek a manőver végrehajtására vonatkozó
információk.
Ha a funkciót nem igényli a vezető (a gomb
megnyomásával), semmilyen információ sem jelenik
meg a műszercsoport kijelzőjén.
MŰKÖDÉS
A segített parkolási manővert kizárólag bekapcsolt
gyújtással, kb. 30 km/h sebesség alatt lehet
bekapcsolni, és a következő fázisokból áll:
96
ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍ
TÁ S É S
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

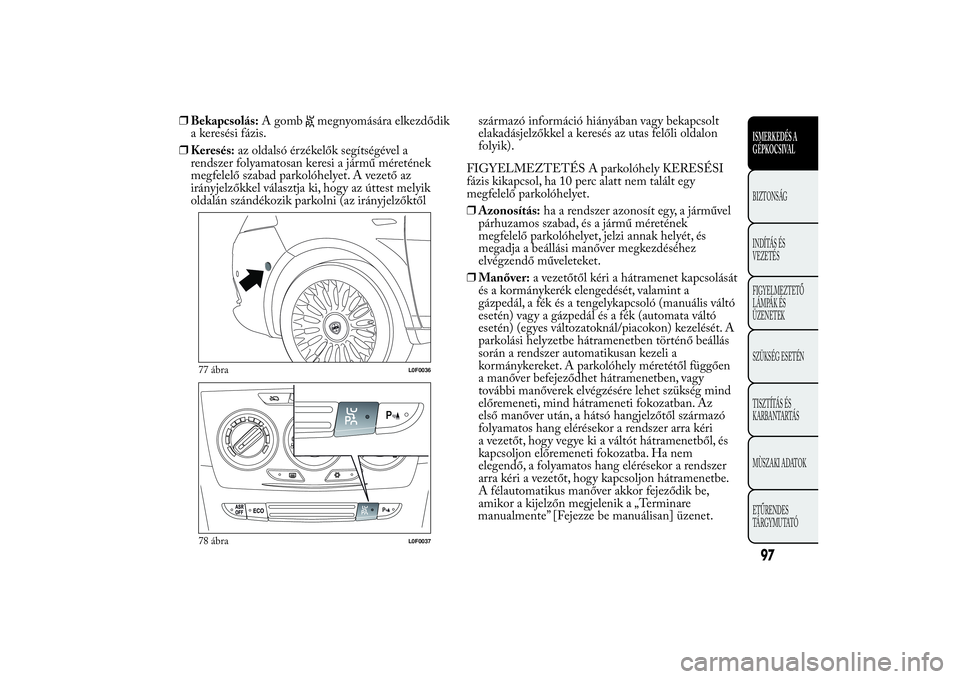

❒Bekapcsolás:A gomb
megnyomására elkezdődik
a keresési fázis.
❒Keresés:az oldalsó érzékelők segítségével a
rendszer folyamatosan keresi a jármű méretének
megfelelő szabad parkolóhelyet. A vezető az
irányjelzőkkel választja ki, hogy az úttest melyik
oldalán szándékozik parkolni (az irányjelzőktőlszármazó információ hiányában vagy bekapcsolt
elakadásjelzőkkel a keresés az utas felőli oldalon
folyik).
FIGYELMEZTETÉS A parkolóhely KERESÉSI
fázis kikapcsol, ha 10 perc alatt nem talált egy
megfelelő parkolóhelyet.
❒Azonosítás:ha a rendszer azonosít egy, a járművel
párhuzamos szabad, és a jármű méretének
megfelelő parkolóhelyet, jelzi annak helyét, és
megadja a beállási manőver megkezdéséhez
elvégzendő műveleteket.
❒Manőver:a vezetőtől kéri a hátramenet kapcsolását
és a kormánykerék elengedését, valamint a
gázpedál, a fék és a tengelykapcsoló (manuális váltó
esetén) vagy a gázpedál és a fék (automata váltó
esetén) (egyes változatoknál/piacokon) kezelését. A
parkolási helyzetbe hátramenetben történő beállás
során a rendszer automatikusan kezeli a
kormánykereket. A parkolóhely méretétől függően
a manőver befejeződhet hátramenetben, vagy
további manőverek elvégzésére lehet szükség mind
előremeneti, mind hátrameneti fokozatban. Az
első manőver után, a hátsó hangjelzőtől származó
folyamatos hang elérésekor a rendszer arra kéri
a vezetőt, hogy vegye ki a váltót hátramenetből, és
kapcsoljon előremeneti fokozatba. Ha nem
elegendő, a folyamatos hang elérésekor a rendszer
arra kéri a vezetőt, hogy kapcsoljon hátramenetbe.
A félautomatikus manőver akkor fejeződik be,
amikor a kijelzőn megjelenik a „Terminare
77 ábra
L0F0036
78 ábra
L0F0037
97ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍ
TÁ S É S
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ
manualmente” [Fejezze be manuálisan] üzenet.

❒Befejezés:a manőver végén a rendszer visszaadja
az ellenőrzést a vezetőnek, akinek a beállást
szükség esetén manuálisan kell befejeznie.
FIGYELMEZTETÉS A MANŐVEREZÉSI fázis
kikapcsol, ha 3 perc alatt nem került befejezésre a
parkolás.
FIGYELMEZTETÉS Miután befejeződött a
tolatási manőver, a hátrameneti fokozat kivételekor a
kormánykerék egyenesbe áll. A vezető feladata a
manőver manuálisan történő befejezése.
A Magic Parking működése különböző
egységeken alapszik: első és hátsó
parkolás-érzékelők; oldalsó érzékelők,
kormánymű; kerekek és fékberendezés;
műszercsoport. Vegyük figyelembe, hogy ezen
rendszerek egyikének rendellenes működése
befolyásolhatja a rendszer működését.
A MANŐVEREZÉSI FÁZISOK
ISMERTETÉSE
Bekapcsolás
A rendszer bekapcsolása a gomb
megnyomásával
történik: a rendszer a bekapcsolás után megkezdi
a keresési fázist (a nyomógombon levő led világítása
jelzi az aktív rendszert).Mivel a rendszer a parkolóhelyek felismerését még
kikapcsolt állapotban is végrehajtja, a rendszer
bekapcsolható akkor is, amikor éppen elhaladtunk egy
megfelelőnek ítélt parkolóhely mellett.
Abban az esetben, ha a rendszer azonosította a
parkolóhelyet (a keresési fázis nem kerül elvégzésre), a
rendszer a műszercsoport kijelzőjén jelzi a vezető
számára a manőver helyes elvégzéséhez szükséges
műveleteket.
Parkolóhely keresése
A keresési fázis során 79 ábra a járműnek a forgalmi
sávot követve, 30 km/h alatti sebességgel, és a parkoló
járművektől 50 cm és 130 cm közötti távolságra kell
haladnia. Egy parkolóhely akkor tekinthető
megfelelőnek, ha kb. 80 cm-rel hosszabb a jármű
méreténél.
79 ábra
L0F1001
98
ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍ
TÁ S É S
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

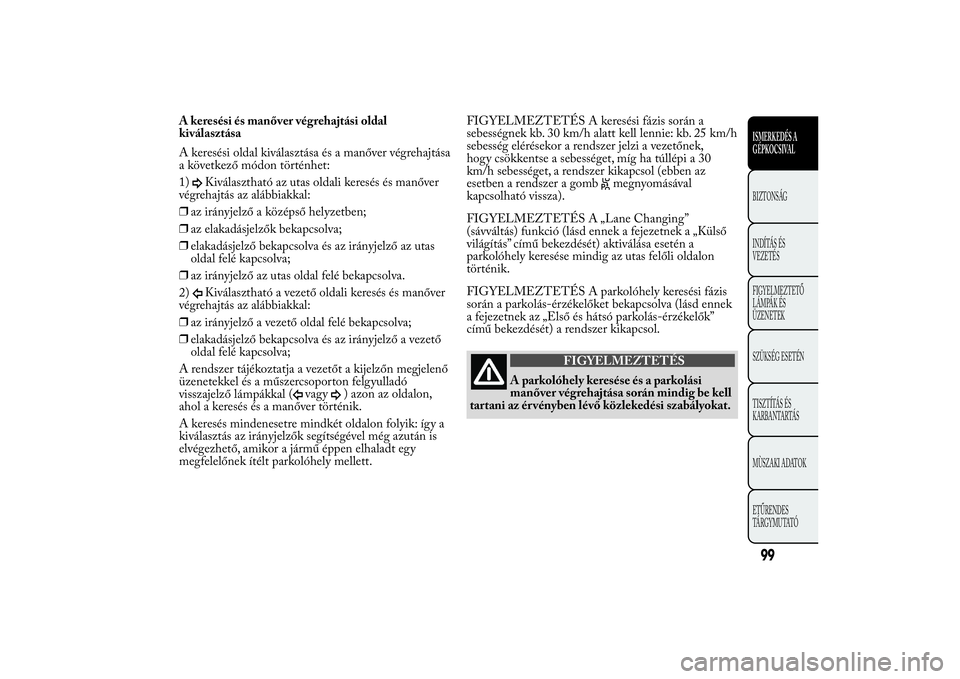

A keresési és manőver végrehajtási oldal
kiválasztása
A keresési oldal kiválasztása és a manőver végrehajtása
a következő módon történhet:
1)
Kiválasztható az utas oldali keresés és manőver
végrehajtás az alábbiakkal:
❒az irányjelző a középső helyzetben;
❒az elakadásjelzők bekapcsolva;
❒elakadásjelző bekapcsolva és az irányjelző az utas
oldal felé kapcsolva;
❒az irányjelző az utas oldal felé bekapcsolva.
2)Kiválasztható a vezető oldali keresés és manőver
végrehajtás az alábbiakkal:
❒az irányjelző a vezető oldal felé bekapcsolva;
❒elakadásjelző bekapcsolva és az irányjelző a vezető
oldal felé kapcsolva;
A rendszer tájékoztatja a vezetőt a kijelzőn megjelenő
üzenetekkel és a műszercsoporton felgyulladó
visszajelző lámpákkal (
vagy
) azon az oldalon,
ahol a keresés és a manőver történik.
A keresés mindenesetre mindkét oldalon folyik: így a
kiválasztás az irányjelzők segítségével még azután is
elvégezhető, amikor a jármű éppen elhaladt egy
megfelelőnek ítélt parkolóhely mellett.FIGYELMEZTETÉS A keresési fázis során a
sebességnek kb. 30 km/h alatt kell lennie: kb. 25 km/h
sebesség elérésekor a rendszer jelzi a vezetőnek,
hogy csökkentse a sebességet, míg ha túllépi a 30
km/h sebességet, a rendszer kikapcsol (ebben az
esetben a rendszer a gomb
megnyomásával
kapcsolható vissza).
FIGYELMEZTETÉS A „Lane Changing”
(sávváltás) funkció (lásd ennek a fejezetnek a „Külső
világítás” című bekezdését) aktiválása esetén a
parkolóhely keresése mindig az utas felőli oldalon
történik.
FIGYELMEZTETÉS A parkolóhely keresési fázis
során a parkolás-érzékelőket bekapcsolva (lásd ennek
a fejezetnek az „Első és hátsó parkolás-érzékelők”
című bekezdését) a rendszer kikapcsol.
FIGYELMEZTETÉS
A parkolóhely keresése és a parkolási
manőver
végrehajtása során mindig be kell
tartani az ér vényben lévő közlekedési szabályokat.
99ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍ
TÁ S É S
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

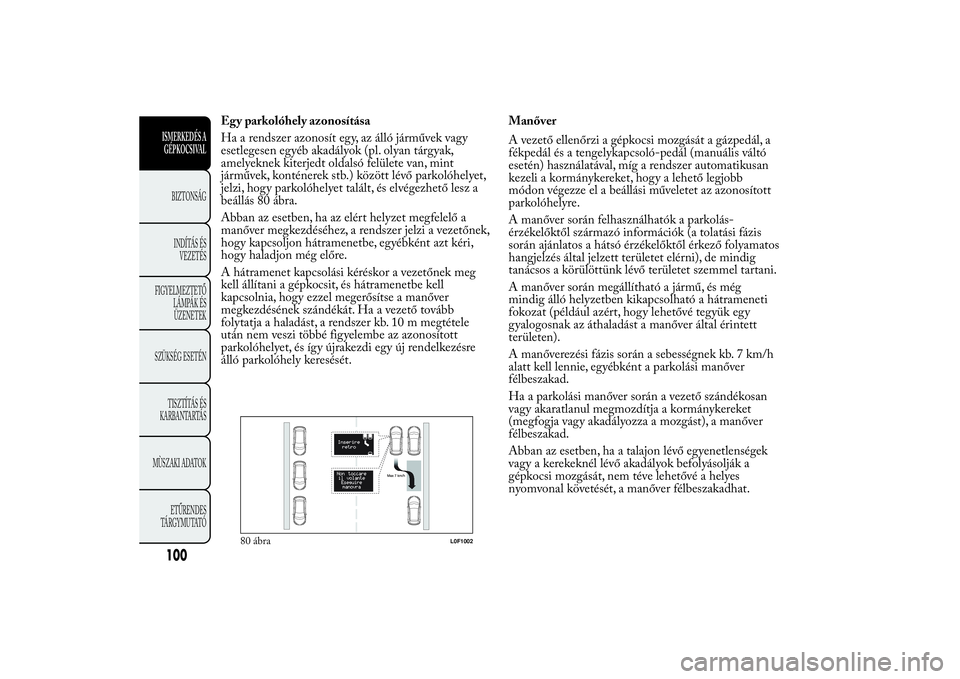

Egy parkolóhely azonosítása
Ha a rendszer azonosít egy, az álló járművek vagy
esetlegesen egyéb akadályok (pl. olyan tárgyak,
amelyeknek kiterjedt oldalsó felülete van, mint
járművek, konténerek stb.) között lévő parkolóhelyet,
jelzi, hogy parkolóhelyet talált, és elvégezhető lesz a
beállás 80 ábra.
Abban az esetben, ha az elért helyzet megfelelő a
manőver megkezdéséhez, a rendszer jelzi a vezetőnek,
hogy kapcsoljon hátramenetbe, egyébként azt kéri,
hogy haladjon még előre.
A hátramenet kapcsolási kéréskor a vezetőnek meg
kell állítani a gépkocsit, és hátramenetbe kell
kapcsolnia, hogy ezzel megerősítse a manőver
megkezdésének szándékát. Ha a vezető tovább
folytatja a haladást, a rendszer kb. 10 m megtétele
után nem veszi többé figyelembe az azonosított
parkolóhelyet, és így újrakezdi egy új rendelkezésre
álló parkolóhely keresését.Manőver
A vezető ellenőrzi a gépkocsi mozgását a gázpedál, a
fékpedál és a tengelykapcsoló-pedál (manuális váltó
esetén) használatával, míg a rendszer automatikusan
kezeli a kormánykereket, hogy a lehető legjobb
módon végezze el a beállási műveletet az azonosított
parkolóhelyre.
A manőver során felhasználhatók a parkolás-
érzékelőktől származó információk (a tolatási fázis
során ajánlatos a hátsó érzékelőktől érkező folyamatos
hangjelzés által jelzett területet elérni), de mindig
tanácsos a körülöttünk lévő területet szemmel tartani.
A manőver során megállítható a jármű, és még
mindig álló helyzetben kikapcsolható a hátrameneti
fokozat (például azért, hogy lehetővé tegyük egy
gyalogosnak az áthaladást a manőver által érintett
területen).
A manőverezési fázis során a sebességnek kb. 7 km/h
alatt kell lennie, egyébként a parkolási manőver
félbeszakad.
Ha a parkolási manőver során a vezető szándékosan
vagy akaratlanul megmozdítja a kormánykereket
(megfogja vagy akadályozza a mozgást), a manőver
félbeszakad.
Abban az esetben, ha a talajon lévő egyenetlenségek
vagy a kerekeknél lévő akadályok befolyásolják a
gépkocsi mozgását, nem téve lehetővé a helyes
nyomvonal követését, a manőver félbeszakadhat.
80 ábra
L0F1002
100ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍ
TÁ S É S
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

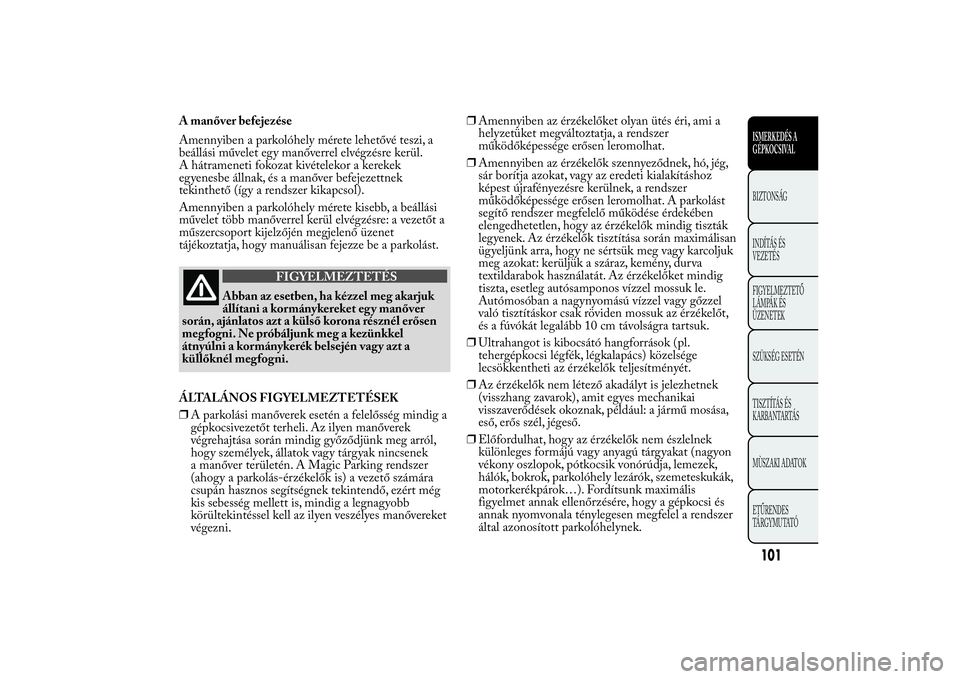

A manőver befejezése
Amennyiben a parkolóhely mérete lehetővé teszi, a
beállási művelet egy manőverrel elvégzésre kerül.
A hátrameneti fokozat kivételekor a kerekek
egyenesbe állnak, és a manőver befejezettnek
tekinthető (így a rendszer kikapcsol).
Amennyiben a parkolóhely mérete kisebb, a beállási
művelet több manőverrel kerül elvégzésre: a vezetőt a
műszercsoport kijelzőjén megjelenő üzenet
tájékoztatja, hogy manuálisan fejezze be a parkolást.
FIGYELMEZTETÉS
Abban az esetben, ha kézzel meg akarjuk
állítani a
kormánykereket egy manőver
során, ajánlatos azt a külső korona résznél erősen
megfogni. Ne próbáljunk meg a kezünkkel
átnyúlni a kormánykerék belsején vagy azt a
küllőknél megfogni.
ÁLTALÁNOS FIGYELMEZTETÉSEK
❒A parkolási manőverek esetén a felelősség mindig a
gépkocsivezetőt terheli. Az ilyen manőverek
végrehajtása során mindig győződjünk meg arról,
hogy személyek, állatok vagy tárgyak nincsenek
a manőver területén. A Magic Parking rendszer
(ahogy a parkolás-érzékelők is) a vezető számára
csupán hasznos segítségnek tekintendő, ezért még
kis sebesség mellett is, mindig a legnagyobb
körültekintéssel kell az ilyen veszélyes manővereket
végezni.❒Amennyiben az érzékelőket olyan ütés éri, ami a
helyzetüket megváltoztatja, a rendszer
működőképessége erősen leromolhat.
❒Amennyiben az érzékelők szennyeződnek, hó, jég,
sár borítja azokat, vagy az eredeti kialakításhoz
képest újrafényezésre kerülnek, a rendszer
működőképessége erősen leromolhat. A parkolást
segítő rendszer megfelelő működése érdekében
elengedhetetlen, hogy az érzékelők mindig tiszták
legyenek. Az érzékelők tisztítása során maximálisan
ügyeljünk arra, hogy ne sértsük meg vagy karcoljuk
meg azokat: kerüljük a száraz, kemény, durva
textildarabok használatát. Az érzékelőket mindig
tiszta, esetleg autósamponos vízzel mossuk le.
Autómosóban a nagynyomású vízzel vagy gőzzel
való tisztításkor csak röviden mossuk az érzékelőt,
és a fúvókát legalább 10 cm távolságra tartsuk.
❒Ultrahangot is kibocsátó hangforrások (pl.
tehergépkocsi légfék, légkalapács) közelsége
lecsökkentheti az érzékelők teljesítményét.
❒Az érzékelők nem létező akadályt is jelezhetnek
(visszhang zavarok), amit egyes mechanikai
visszaverődések okoznak, például: a jármű mosása,
eső, erős szél, jégeső.
❒Előfordulhat, hogy az érzékelők nem észlelnek
különleges formájú vagy anyagú tárgyakat (nagyon
vékony oszlopok, pótkocsik vonórúdja, lemezek,
hálók, bokrok, parkolóhely lezárók, szemeteskukák,
motorkerékpárok…). Fordítsunk maximális
figyelmet annak ellenőrzésére, hogy a gépkocsi és
annak nyomvonala ténylegesen megfelel a rendszer
által azonosított parkolóhelynek.
101ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍ
TÁ S É S
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

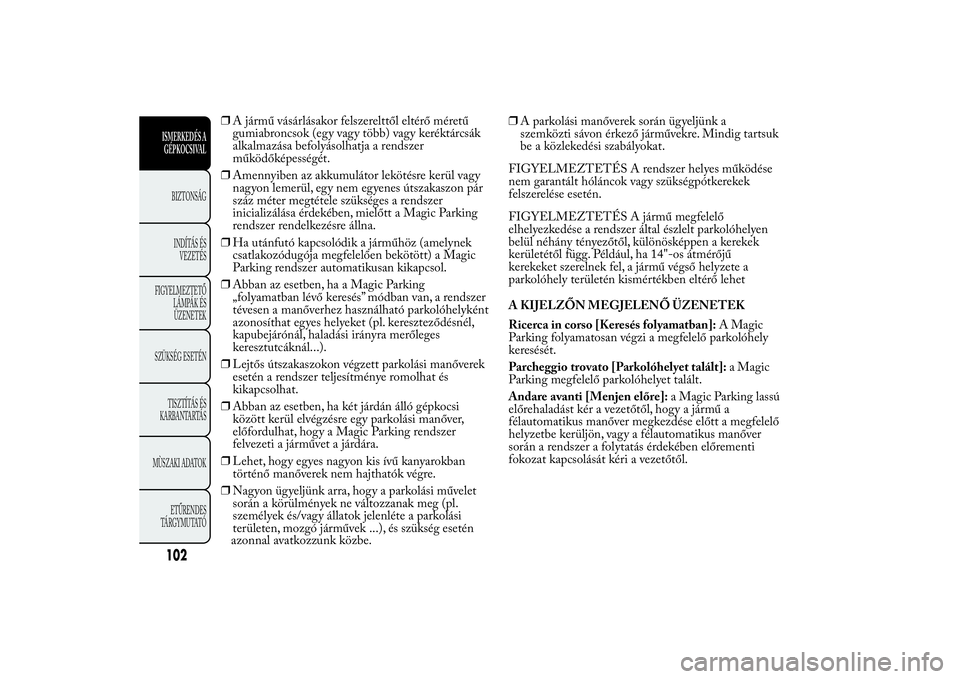

❒A jármű vásárlásakor felszerelttől eltérő méretű
gumiabroncsok (egy vagy több) vagy keréktárcsák
alkalmazása befolyásolhatja a rendszer
működőképességét.
❒Amennyiben az akkumulátor lekötésre kerül vagy
nagyon lemerül, egy nem egyenes útszakaszon pár
száz méter megtétele szükséges a rendszer
inicializálása érdekében, mielőtt a Magic Parking
rendszer rendelkezésre állna.
❒Ha utánfutó kapcsolódik a járműhöz (amelynek
csatlakozódugója megfelelően bekötött) a Magic
Parking rendszer automatikusan kikapcsol.
❒Abban az esetben, ha a Magic Parking
„folyamatban lévő keresés” módban van, a rendszer
tévesen a manőverhez használható parkolóhelyként
azonosíthat egyes helyeket (pl. kereszteződésnél,
kapubejárónál, haladási irányra merőleges
keresztutcáknál...).
❒Lejtős útszakaszokon végzett parkolási manőverek
esetén a rendszer teljesítménye romolhat és
kikapcsolhat.
❒Abban az esetben, ha két járdán álló gépkocsi
között kerül elvégzésre egy parkolási manőver,
előfordulhat, hogy a Magic Parking rendszer
felvezeti a járművet a járdára.
❒Lehet, hogy egyes nagyon kis ívű kanyarokban
történő manőverek nem hajthatók végre.
❒Nagyon ügyeljünk arra, hogy a parkolási művelet
során a körülmények ne változzanak meg (pl.
személyek és/vagy állatok jelenléte a parkolási
területen, mozgó járművek ...), és szükség esetén
azonnal avatkozzunk közbe.❒A parkolási manőverek során ügyeljünk a
szemközti sávon érkező járművekre. Mindig tartsuk
be a közlekedési szabályokat.
FIGYELMEZTETÉS A rendszer helyes működése
nem garantált hóláncok vagy szükségpótkerekek
felszerelése esetén.
FIGYELMEZTETÉS A jármű megfelelő
elhelyezkedése a rendszer által észlelt parkolóhelyen
belül néhány tényezőtől, különösképpen a kerekek
kerületétől függ. Például, ha 14"-os átmérőjű
kerekeket szerelnek fel, a jármű végső helyzete a
parkolóhely területén kismértékben eltérő lehet
A KIJELZŐN MEGJELENŐ ÜZENETEK
Ricerca in corso [Keresés folyamatban]:A Magic
Parking folyamatosan végzi a megfelelő parkolóhely
keresését.
Parcheggio trovato [Parkolóhelyet talált]:a Magic
Parking megfelelő parkolóhelyet talált.
Andare avanti [Menjen előre]:a Magic Parking lassú
előrehaladást kér a vezetőtől, hogy a jármű a
félautomatikus manőver megkezdése előtt a megfelelő
helyzetbe kerüljön, vagy a félautomatikus manőver
során a rendszer a folytatás érdekében előrementi
fokozat kapcsolását kéri a vezetőtől.
102ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍ
TÁ S É S
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ
