2011 Lancia Ypsilon Kezelési és karbantartási útmutató (in Hungarian)

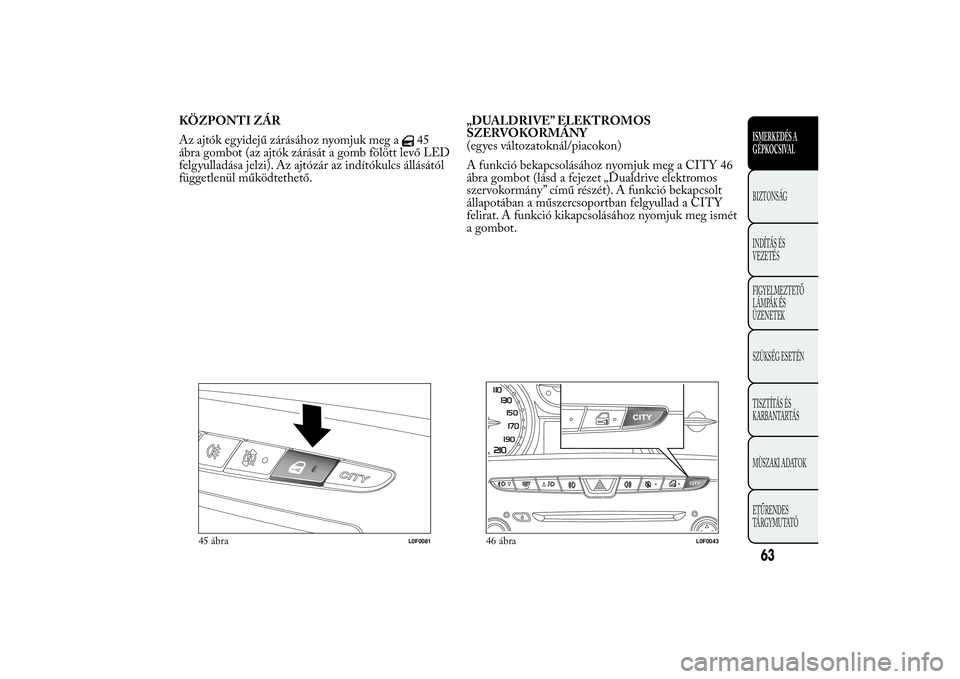

KÖZPONTI ZÁR
Az ajtók egyidejű zárásához nyomjuk meg a
45
ábra gombot (az ajtók zárását a gomb fölött levő LED
felgyulladása jelzi). Az ajtózár az indítókulcs állásától
függetlenül működtethető.„DUALDRIVE” ELEKTROMOS
SZERVOKORMÁNY
(egyes változatoknál/piacokon)
A funkció bekapcsolásához nyomjuk meg a CITY 46
ábra gombot (lásd a fejezet „Dualdrive elektromos
szervokormány” című részét). A funkció bekapcsolt
állapotában a műszercsoportban felgyullad a CITY
felirat. A funkció kikapcsolásához nyomjuk meg ismét
a gombot.
45 ábra
L0F0081
46 ábra
L0F0043
63ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍ
TÁ S É S
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

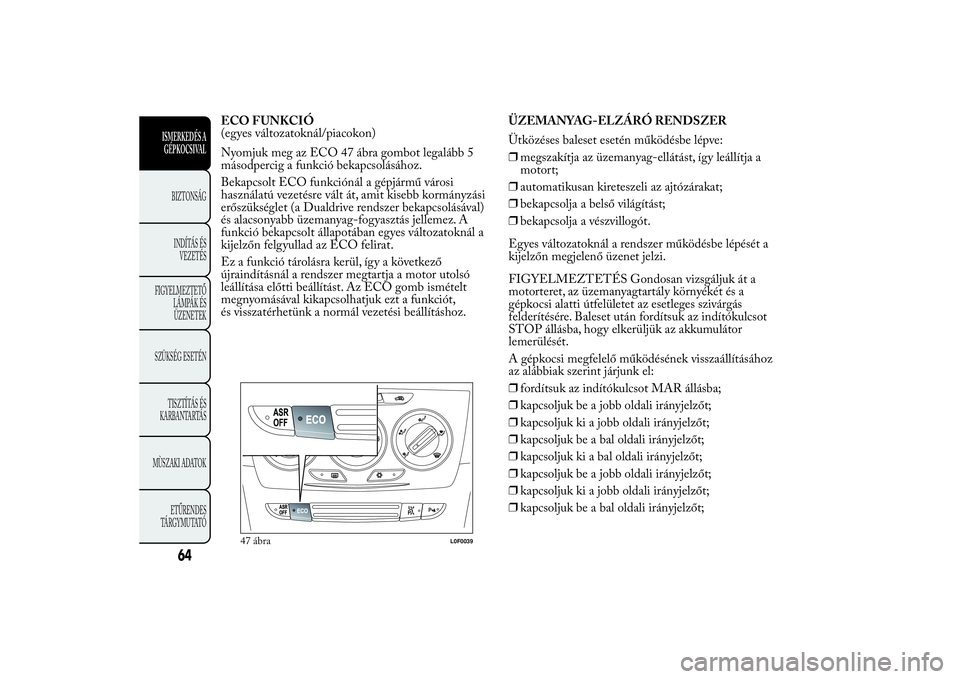

ECO FUNKCIÓ
(egyes változatoknál/piacokon)
Nyomjuk meg az ECO 47 ábra gombot legalább 5
másodpercig a funkció bekapcsolásához.
Bekapcsolt ECO funkciónál a gépjármű városi
használatú vezetésre vált át, amit kisebb kormányzási
erőszükséglet (a Dualdrive rendszer bekapcsolásával)
és alacsonyabb üzemanyag-fogyasztás jellemez. A
funkció bekapcsolt állapotában egyes változatoknál a
kijelzőn felgyullad az ECO felirat.
Ez a funkció tárolásra kerül, így a következő
újraindításnál a rendszer megtartja a motor utolsó
leállítása előtti beállítást. Az ECO gomb ismételt
megnyomásával kikapcsolhatjuk ezt a funkciót,
és visszatérhetünk a normál vezetési beállításhoz.ÜZEMANYAG-ELZÁRÓ RENDSZER
Ütközéses baleset esetén működésbe lépve:
❒megszakítja az üzemanyag-ellátást, így leállítja a
motort;
❒automatikusan kireteszeli az ajtózárakat;
❒bekapcsolja a belső világítást;
❒bekapcsolja a vészvillogót.
Egyes változatoknál a rendszer működésbe lépését a
kijelzőn megjelenő üzenet jelzi.
FIGYELMEZTETÉS Gondosan vizsgáljuk át a
motorteret, az üzemanyagtartály környékét és a
gépkocsi alatti útfelületet az esetleges szivárgás
felderítésére. Baleset után fordítsuk az indítókulcsot
STOP állásba, hogy elkerüljük az akkumulátor
lemerülését.
A gépkocsi megfelelő működésének visszaállításához
az alábbiak szerint járjunk el:
❒fordítsuk az indítókulcsot MAR állásba;
❒kapcsoljuk be a jobb oldali irányjelzőt;
❒kapcsoljuk ki a jobb oldali irányjelzőt;
❒kapcsoljuk be a bal oldali irányjelzőt;
❒kapcsoljuk ki a bal oldali irányjelzőt;
❒kapcsoljuk be a jobb oldali irányjelzőt;
❒kapcsoljuk ki a jobb oldali irányjelzőt;
❒kapcsoljuk be a bal oldali irányjelzőt;
47 ábra
L0F0039
64
ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍ
TÁ S É S
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

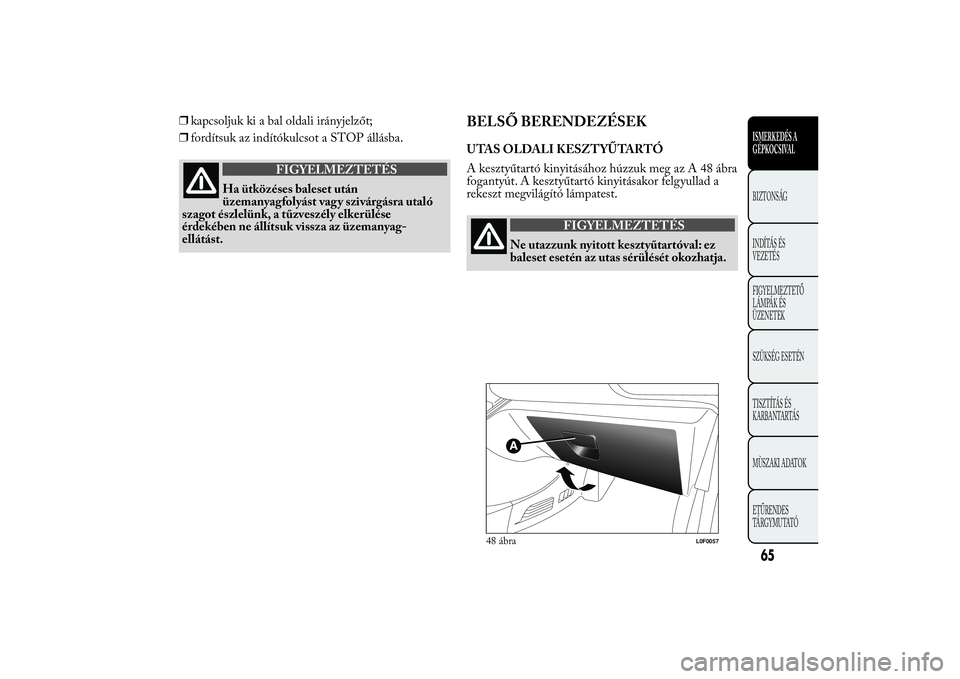

❒kapcsoljuk ki a bal oldali irányjelzőt;
❒fordítsuk az indítókulcsot a STOP állásba.
FIGYELMEZTETÉS
Ha ütközéses baleset után
üzemanyag
folyást vagy szivárgásra utaló
szagot észlelünk, a tűzveszély elkerülése
érdekében ne állítsuk vissza az üzemanyag-
ellátást.
BELSŐ BERENDEZÉSEKUTAS OLDALI KESZTYŰTARTÓ
A kesztyűtartó kinyitásához húzzuk meg az A 48 ábra
fogantyút. A kesztyűtartó kinyitásakor felgyullad a
rekeszt megvilágító lámpatest.
FIGYELMEZTETÉS
Ne utazzunk nyitott kesztyűtartóval: ez
baleset esetén
az utas sérülését okozhatja.
48 ábra
L0F0057
65ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍ
TÁ S É S
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

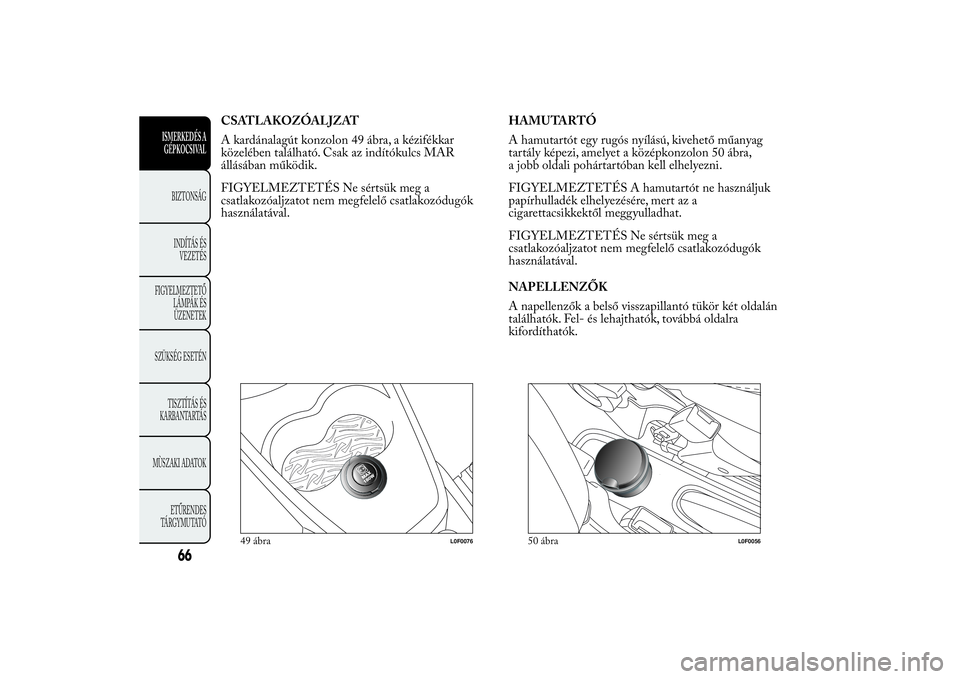

CSATLAKOZÓALJZAT
A kardánalagút konzolon 49 ábra, a kézifékkar
közelében található. Csak az indítókulcs MAR
állásában működik.
FIGYELMEZTETÉS Ne sértsük meg a
csatlakozóaljzatot nem megfelelő csatlakozódugók
használatával.HAMUTARTÓ
A hamutartót egy rugós nyílású, kivehető műanyag
tartály képezi, amelyet a középkonzolon 50 ábra,
a jobb oldali pohártartóban kell elhelyezni.
FIGYELMEZTETÉS A hamutartót ne használjuk
papírhulladék elhelyezésére, mert az a
cigarettacsikkektől meggyulladhat.
FIGYELMEZTETÉS Ne sértsük meg a
csatlakozóaljzatot nem megfelelő csatlakozódugók
használatával.
NAPELLENZŐK
A napellenzők a belső visszapillantó tükör két oldalán
találhatók. Fel- és lehajthatók, továbbá oldalra
kifordíthatók.
49 ábra
L0F0076
50 ábra
L0F0056
66
ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍ
TÁ S É S
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

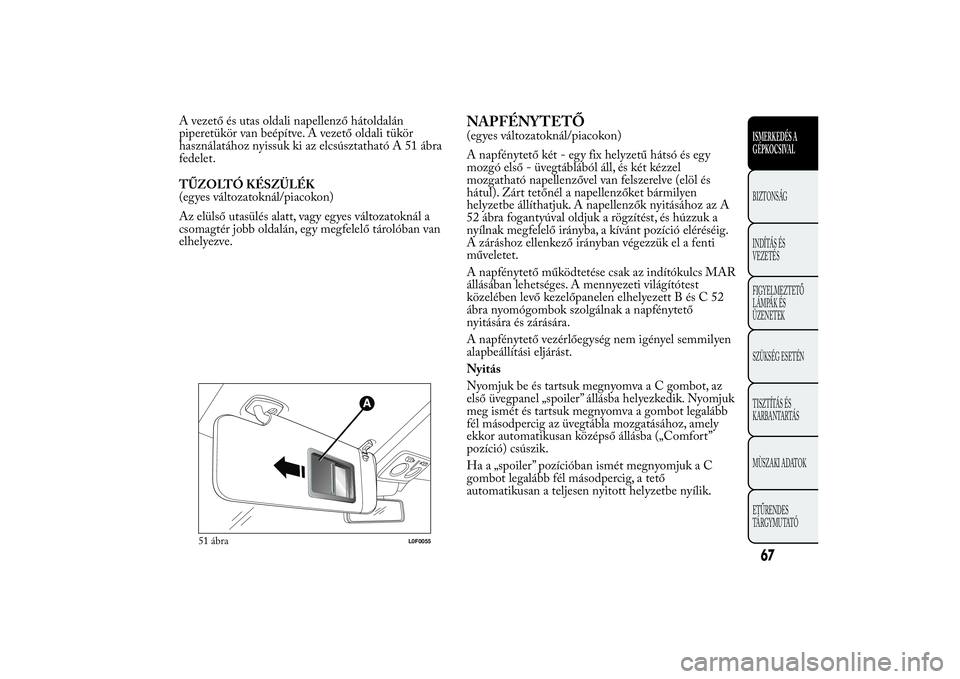

A vezető és utas oldali napellenző hátoldalán
piperetükör van beépítve. A vezető oldali tükör
használatához nyissuk ki az elcsúsztatható A 51 ábra
fedelet.
TŰZOLTÓ KÉSZÜLÉK
(egyes változatoknál/piacokon)
Az elülső utasülés alatt, vagy egyes változatoknál a
csomagtér jobb oldalán, egy megfelelő tárolóban van
elhelyezve.
NAPFÉNY TETŐ(egyes változatoknál/piacokon)
A napfénytető két - egy fix helyzetű hátsó és egy
mozgó első - üvegtáblából áll, és két kézzel
mozgatható napellenzővel van felszerelve (elöl és
hátul). Zárt tetőnél a napellenzőket bármilyen
helyzetbe állíthatjuk. A napellenzők nyitásához az A
52 ábra fogantyúval oldjuk a rögzítést, és húzzuk a
nyílnak megfelelő irányba, a kívánt pozíció eléréséig.
A záráshoz ellenkező irányban végezzük el a fenti
műveletet.
A napfénytető működtetése csak az indítókulcs MAR
állásában lehetséges. A mennyezeti világítótest
közelében levő kezelőpanelen elhelyezett B és C 52
ábra nyomógombok szolgálnak a napfénytető
nyitására és zárására.
A napfénytető vezérlőegység nem igényel semmilyen
alapbeállítási eljárást.
Nyitás
Nyomjuk be és tartsuk megnyomva a C gombot, az
első üvegpanel „spoiler” állásba helyezkedik. Nyomjuk
meg ismét és tartsuk megnyomva a gombot legalább
fél másodpercig az üvegtábla mozgatásához, amely
ekkor automatikusan középső állásba („Comfort”
pozíció) csúszik.
Ha a „spoiler” pozícióban ismét megnyomjuk a C
gombot legalább fél másodpercig, a tető
automatikusan a teljesen nyitott helyzetbe nyílik.
51 ábra
L0F0055
67ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍ
TÁ S É S
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

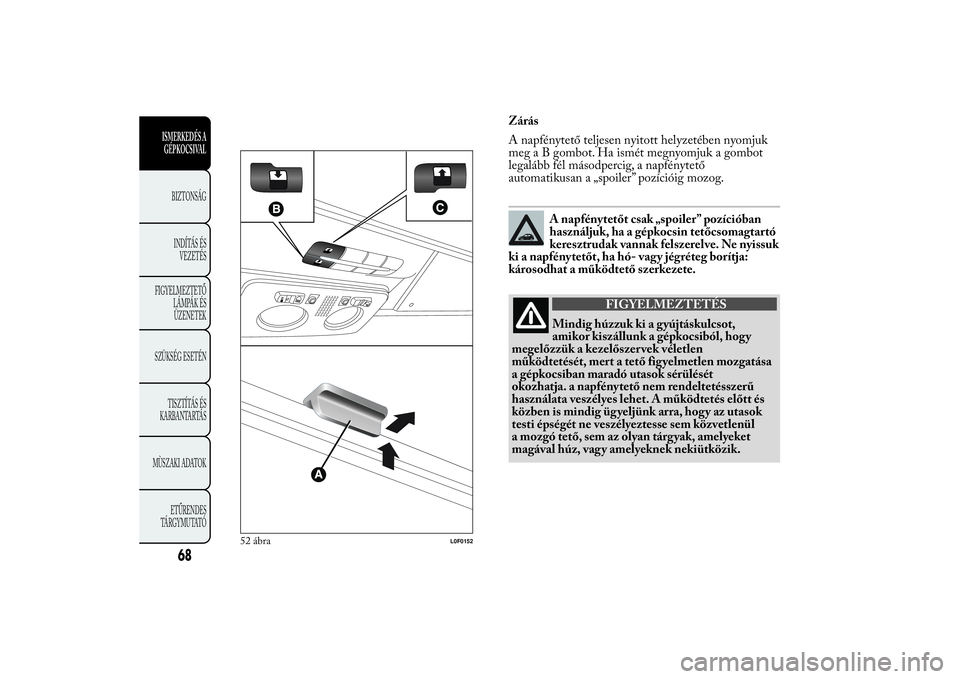

Zárás
A napfénytető teljesen nyitott helyzetében nyomjuk
meg a B gombot. Ha ismét megnyomjuk a gombot
legalább fél másodpercig, a napfénytető
automatikusan a „spoiler” pozícióig mozog.
A napfénytetőt csak „spoiler” pozícióban
használjuk, ha a gépkocsin tetőcsomagtartó
keresztrudak vannak felszerelve. Ne nyissuk
ki a napfénytetőt, ha hó- vagy jégréteg borítja:
károsodhat a működtető szerkezete.
FIGYELMEZTETÉS
Mindig húzzuk ki a gyújtáskulcsot,
amikor kisz
állunk a gépkocsiból, hogy
megelőzzük a kezelőszer vek véletlen
működtetését, mert a tető figyelmetlen mozgatása
a gépkocsiban maradó utasok sérülését
okozhatja. a napfénytető nem rendeltetésszerű
használata veszélyes lehet. A működtetés előtt és
közben is mindig ügyeljünk arra, hogy az utasok
testi épségét ne veszélyeztesse sem közvetlenül
a mozgó tető, sem az olyan tárgyak, amelyeket
magával húz, vagy amelyeknek nekiütközik.
52 ábra
L0F0152
68
ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍ
TÁ S É S
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

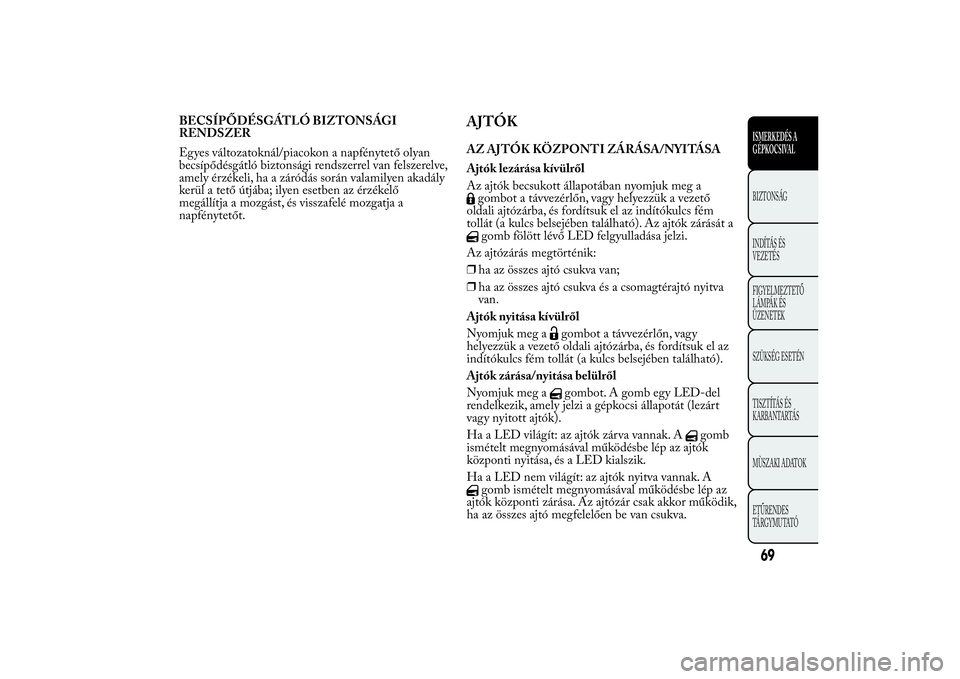

BECSÍPŐDÉSGÁTLÓ BIZTONSÁGI
RENDSZER
Egyes változatoknál/piacokon a napfénytető olyan
becsípődésgátló biztonsági rendszerrel van felszerelve,
amely érzékeli, ha a záródás során valamilyen akadály
kerül a tető útjába; ilyen esetben az érzékelő
megállítja a mozgást, és visszafelé mozgatja a
napfénytetőt.
AJTÓKAZ AJTÓK KÖZPONTI ZÁRÁSA/NYITÁSA
Ajtók lezárása kívülről
Az ajtók becsukott állapotában nyomjuk meg agombot a távvezérlőn, vagy helyezzük a vezető
oldali ajtózárba, és fordítsuk el az indítókulcs fém
tollát (a kulcs belsejében található). Az ajtók zárását agomb fölött lévő LED felgyulladása jelzi.
Az ajtózárás megtörténik:
❒ha az összes ajtó csukva van;
❒ha az összes ajtó csukva és a csomagtérajtó nyitva
van.
Ajtók nyitása kívülről
Nyomjuk meg a
gombot a távvezérlőn, vagy
helyezzük a vezető oldali ajtózárba, és fordítsuk el az
indítókulcs fém tollát (a kulcs belsejében található).
Ajtók zárása/nyitása belülről
Nyomjuk meg agombot. A gomb egy LED-del
rendelkezik, amely jelzi a gépkocsi állapotát (lezárt
vagy nyitott ajtók).
Ha a LED világít: az ajtók zárva vannak. A
gomb
ismételt megnyomásával működésbe lép az ajtók
központi nyitása, és a LED kialszik.
Ha a LED nem világít: az ajtók nyitva vannak. A
gomb ismételt megnyomásával működésbe lép az
ajtók központi zárása. Az ajtózár csak akkor működik,
ha az összes ajtó megfelelően be van csukva.
69ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍ
TÁ S É S
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

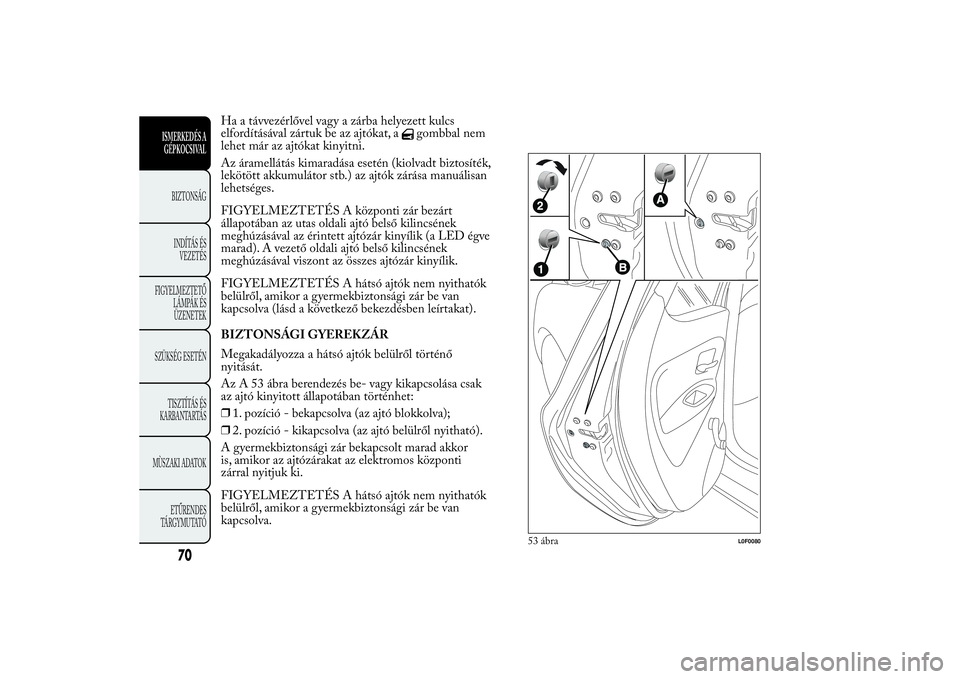

Ha a távvezérlővel vagy a zárba helyezett kulcs
elfordításával zártuk be az ajtókat, a
gombbal nem
lehet már az ajtókat kinyitni.
Az áramellátás kimaradása esetén (kiolvadt biztosíték,
lekötött akkumulátor stb.) az ajtók zárása manuálisan
lehetséges.
FIGYELMEZTETÉS A központi zár bezárt
állapotában az utas oldali ajtó belső kilincsének
meghúzásával az érintett ajtózár kinyílik (a LED égve
marad). A vezető oldali ajtó belső kilincsének
meghúzásával viszont az összes ajtózár kinyílik.
FIGYELMEZTETÉS A hátsó ajtók nem nyithatók
belülről, amikor a gyermekbiztonsági zár be van
kapcsolva (lásd a következő bekezdésben leírtakat).
BIZTONSÁGI GYEREKZÁR
Megakadályozza a hátsó ajtók belülről történő
nyitását.
Az A 53 ábra berendezés be- vagy kikapcsolása csak
az ajtó kinyitott állapotában történhet:
❒1. pozíció - bekapcsolva (az ajtó blokkolva);
❒2. pozíció - kikapcsolva (az ajtó belülről nyitható).
A gyermekbiztonsági zár bekapcsolt marad akkor
is, amikor az ajtózárakat az elektromos központi
zárral nyitjuk ki.
FIGYELMEZTETÉS A hátsó ajtók nem nyithatók
belülről, amikor a gyermekbiztonsági zár be van
kapcsolva.
53 ábra
L0F0080
