2011 Lancia Ypsilon Kezelési és karbantartási útmutató (in Hungarian)

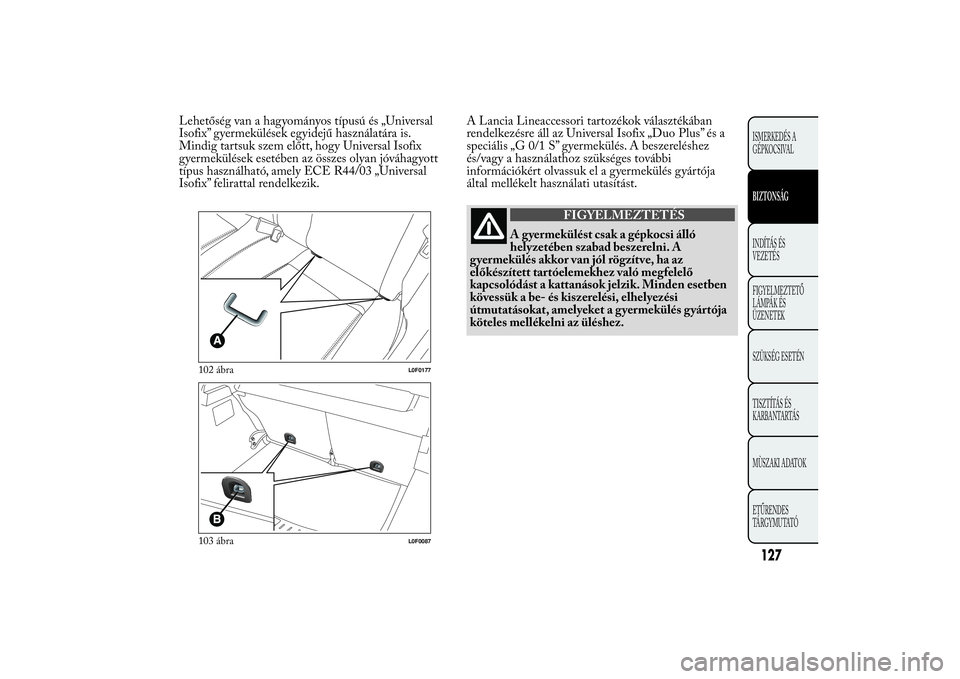

Lehetőség van a hagyományos típusú és „Universal
Isofix” gyermekülések egyidejű használatára is.
Mindig tartsuk szem előtt, hogy Universal Isofix
gyermekülések esetében az összes olyan jóváhagyott
típus használható, amely ECE R44/03 „Universal
Isofix” felirattal rendelkezik.A Lancia Lineaccessori tartozékok választékában
rendelkezésre áll az Universal Isofix „Duo Plus” és a
speciális „G 0/1 S” gyermekülés. A beszereléshez
és/vagy a használathoz szükséges további
információkért olvassuk el a gyermekülés gyártója
által mellékelt használati utasítást.
FIGYELMEZTETÉS
A gyermekülést csak a gépkocsi álló
hely
zetében szabad beszerelni. A
gyermekülés akkor van jól rögzítve, ha az
előkészített tartóelemekhez való megfelelő
kapcsolódást a kattanások jelzik. Minden esetben
kövessük a be- és kiszerelési, elhelyezési
útmutatásokat, amelyeket a gyermekülés gyártója
köteles mellékelni az üléshez.
102 ábra
L0F0177
103 ábra
L0F0087
127ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁGINDÍTÁS ÉS
VE
ZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

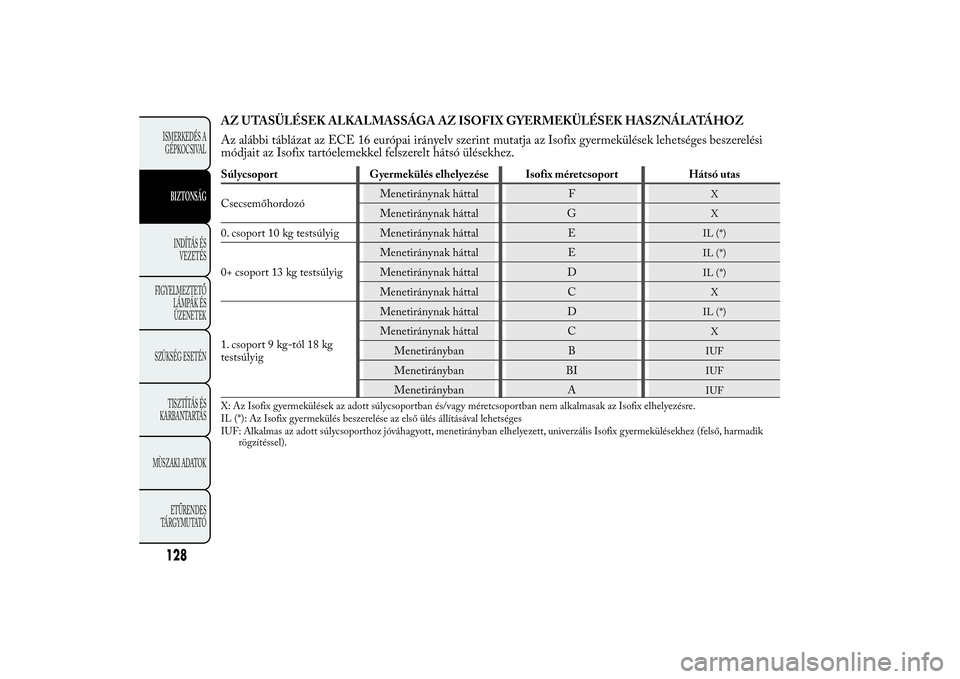

AZ UTASÜLÉSEK ALKALMASSÁGA AZ ISOFIX GYERMEKÜLÉSEK HASZNÁLATÁHOZ
Az alábbi táblázat az ECE 16 európai irányelv szerint mutatja az Isofix gyermekülések lehetséges beszerelési
módjait az Isofix tartóelemekkel felszerelt hátsó ülésekhez.Súlycsoport Gyermekülés elhelyezése Isofix méretcsoport Hátsó utas
CsecsemőhordozóMenetiránynak háttal F
X
Menetiránynak háttal G
X
0. csoport 10 kg testsúlyig Menetiránynak háttal E
IL (*)
0+ csoport 13 kg testsúlyigMenetiránynak háttal E
IL (*)
Menetiránynak háttal D
IL (*)
Menetiránynak háttal C
X
1. csoport 9 kg-tól 18 kg
testsúlyigMenetiránynak háttal D
IL (*)
Menetiránynak háttal C
X
Menetirányban B
IUF
Menetirányban BI
IUF
Menetirányban A
IUF
X: Az Isofix gyermekülések az adott súlycsoportban és/vagy méretcsoportban nem alkalmasak az Isofix elhelyezésre.
IL (*): Az Isofix gyermekülés beszerelése az első ülés állításával lehetséges
IUF: Alkalmas az adott súlycsoporthoz jóváhagyott, menetirányban elhelyezett, univerzális Isofix gyermekülésekhez (felső, harmadik
rögzítéssel).
128ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁGINDÍTÁS ÉS
VE
ZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

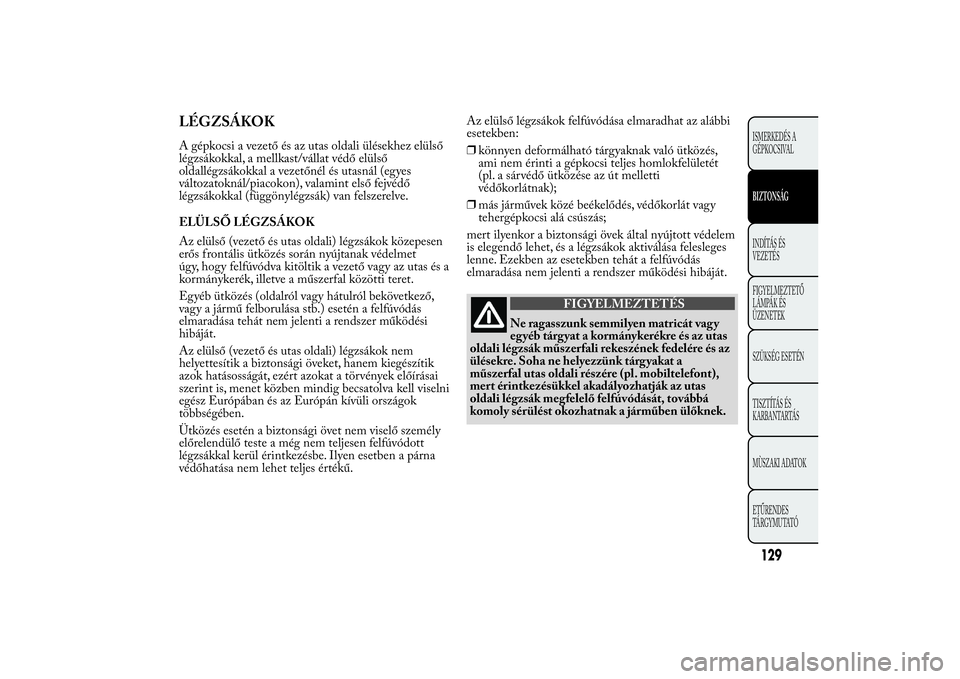

LÉGZSÁKOKA gépkocsi a vezető és az utas oldali ülésekhez elülső
légzsákokkal, a mellkast/vállat védő elülső
oldallégzsákokkal a vezetőnél és utasnál (egyes
változatoknál/piacokon), valamint első fejvédő
légzsákokkal (függönylégzsák) van felszerelve.
ELÜLSŐ LÉGZSÁKOK
Az elülső (vezető és utas oldali) légzsákok közepesen
erős f rontális ütközés során nyújtanak védelmet
úgy, hogy felfúvódva kitöltik a vezető vagy az utas és a
kormánykerék, illetve a műszerfal közötti teret.
Egyéb ütközés (oldalról vagy hátulról bekövetkező,
vagy a jármű felborulása stb.) esetén a felfúvódás
elmaradása tehát nem jelenti a rendszer működési
hibáját.
Az elülső (vezető és utas oldali) légzsákok nem
helyettesítik a biztonsági öveket, hanem kiegészítik
azok hatásosságát, ezért azokat a törvények előírásai
szerint is, menet közben mindig becsatolva kell viselni
egész Európában és az Európán kívüli országok
többségében.
Ütközés esetén a biztonsági övet nem viselő személy
előrelendülő teste a még nem teljesen felfúvódott
légzsákkal kerül érintkezésbe. Ilyen esetben a párna
védőhatása nem lehet teljes értékű.Az elülső légzsákok felfúvódása elmaradhat az alábbi
esetekben:
❒könnyen deformálható tárgyaknak való ütközés,
ami nem érinti a gépkocsi teljes homlokfelületét
(pl. a sárvédő ütközése az út melletti
védőkorlátnak);
❒más járművek közé beékelődés, védőkorlát vagy
tehergépkocsi alá csúszás;
mert ilyenkor a biztonsági övek által nyújtott védelem
is elegendő lehet, és a légzsákok aktiválása felesleges
lenne. Ezekben az esetekben tehát a felfúvódás
elmaradása nem jelenti a rendszer működési hibáját.
FIGYELMEZTETÉS
Ne ragasszunk semmilyen matricát vagy
eg y
éb tárgyat a kormánykerékre és az utas
oldali légzsák műszerfali rekeszének fedelére és az
ülésekre. Soha ne helyezzünk tárg yakat a
műszerfal utas oldali részére (pl. mobiltelefont),
mert érintkezésükkel akadályozhatják az utas
oldali légzsák megfelelő felfúvódását, továbbá
komoly sérülést okozhatnak a járműben ülőknek.
129ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁGINDÍTÁS ÉS
VE
ZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

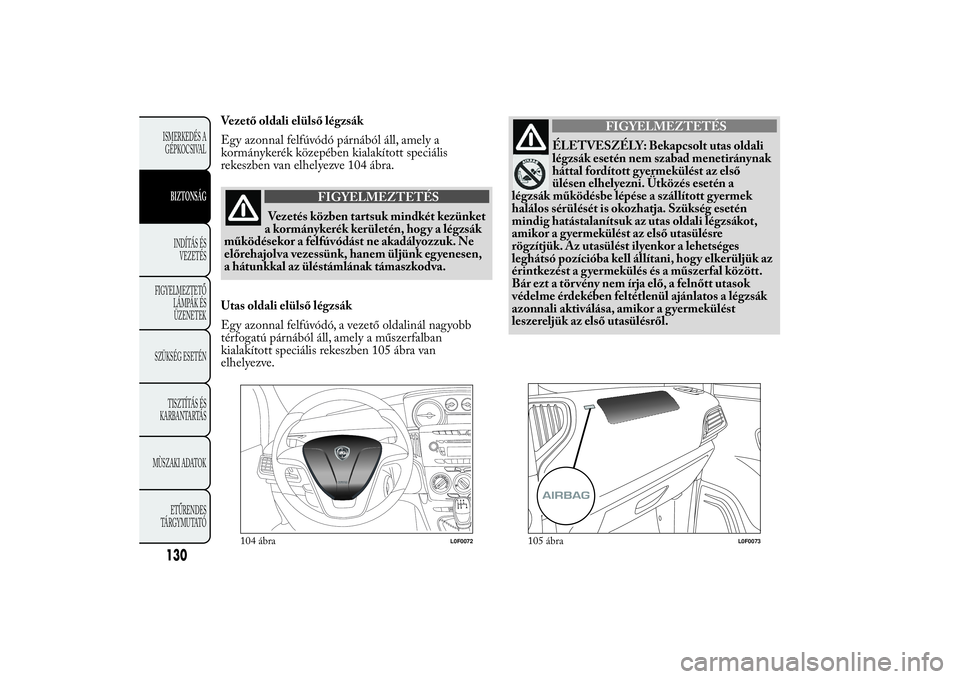

Vezető oldali elülső légzsák
Egy azonnal felfúvódó párnából áll, amely a
kormánykerék közepében kialakított speciális
rekeszben van elhelyezve 104 ábra.
FIGYELMEZTETÉS
Vezetés közben tartsuk mindkét kezünket
a kor
mánykerék kerületén, hogy a légzsák
működésekor a felfúvódást ne akadályozzuk. Ne
előrehajolva vezessünk, hanem üljünk egyenesen,
a hátunkkal az üléstámlának támaszkodva.
Utas oldali elülső légzsák
Egy azonnal felfúvódó, a vezető oldalinál nagyobb
térfogatú párnából áll, amely a műszerfalban
kialakított speciális rekeszben 105 ábra van
elhelyezve.
FIGYELMEZTETÉS
ÉLETVESZÉLY: Bekapcsolt utas oldali
légzsák esetén
nem szabad menetiránynak
háttal fordított gyermekülést az első
ülésen elhelyezni. Ütközés esetén a
légzsák működésbe lépése a szállított gyermek
halálos sérülését is okozhatja. Szükség esetén
mindig hatástalanítsuk az utas oldali légzsákot,
amikor a gyermekülést az első utasülésre
rögzítjük. Az utasülést ilyenkor a lehetséges
leghátsó pozícióba kell állítani, hogy elkerüljük az
érintkezést a gyermekülés és a műszerfal között.
Bár ezt a tör vény nem írja elő, a felnőtt utasok
védelme érdekében feltétlenül ajánlatos a légzsák
azonnali aktiválása, amikor a gyermekülést
leszereljük az első utasülésről.
104 ábra
L0F0072
105 ábra
L0F0073
130ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁGINDÍTÁS ÉS
VE
ZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

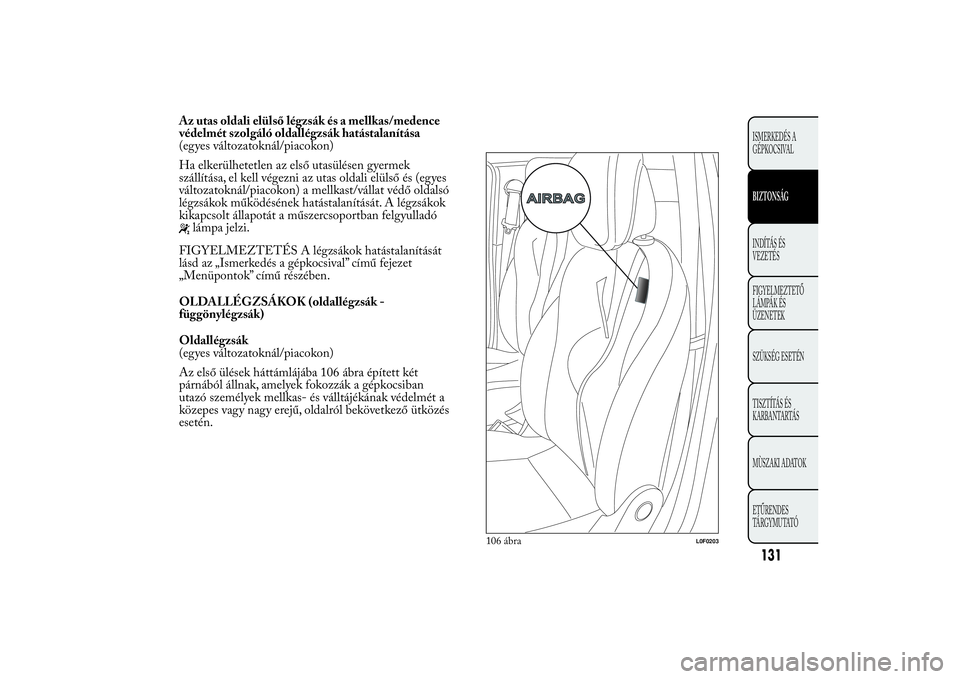

Az utas oldali elülső légzsák és a mellkas/medence
védelmét szolgáló oldallégzsák hatástalanítása
(egyes változatoknál/piacokon)
Ha elkerülhetetlen az első utasülésen gyermek
szállítása, el kell végezni az utas oldali elülső és (egyes
változatoknál/piacokon) a mellkast/vállat védő oldalsó
légzsákok működésének hatástalanítását. A légzsákok
kikapcsolt állapotát a műszercsoportban felgyulladó
lámpa jelzi.
FIGYELMEZTETÉS A légzsákok hatástalanítását
lásd az „Ismerkedés a gépkocsival” című fejezet
„Menüpontok” című részében.
OLDALLÉGZSÁKOK (oldallégzsák -
függönylégzsák)
Oldallégzsák
(egyes változatoknál/piacokon)
Az első ülések háttámlájába 106 ábra épített két
párnából állnak, amelyek fokozzák a gépkocsiban
utazó személyek mellkas- és válltájékának védelmét a
közepes vagy nagy erejű, oldalról bekövetkező ütközés
esetén.
106 ábra
L0F0203
131ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁGINDÍTÁS ÉS
VE
ZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

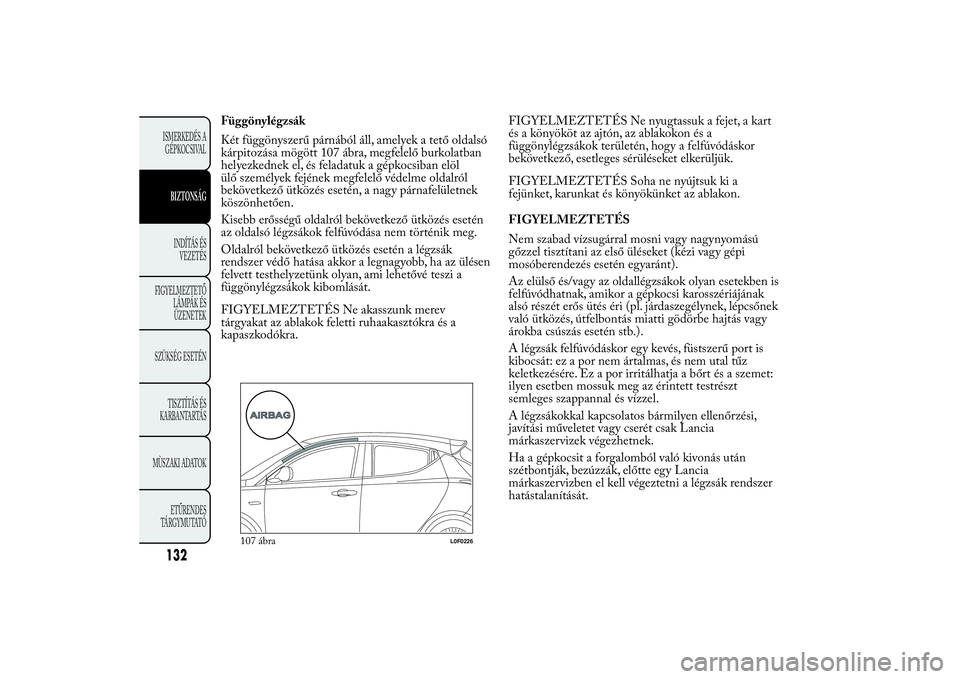

Függönylégzsák
Két függönyszerű párnából áll, amelyek a tető oldalsó
kárpitozása mögött 107 ábra, megfelelő burkolatban
helyezkednek el, és feladatuk a gépkocsiban elöl
ülő személyek fejének megfelelő védelme oldalról
bekövetkező ütközés esetén, a nagy párnafelületnek
köszönhetően.
Kisebb erősségű oldalról bekövetkező ütközés esetén
az oldalsó légzsákok felfúvódása nem történik meg.
Oldalról bekövetkező ütközés esetén a légzsák
rendszer védő hatása akkor a legnagyobb, ha az ülésen
felvett testhelyzetünk olyan, ami lehetővé teszi a
függönylégzsákok kibomlását.
FIGYELMEZTETÉS Ne akasszunk merev
tárgyakat az ablakok feletti ruhaakasztókra és a
kapaszkodókra.FIGYELMEZTETÉS Ne nyugtassuk a fejet, a kart
és a könyököt az ajtón, az ablakokon és a
függönylégzsákok területén, hogy a felfúvódáskor
bekövetkező, esetleges sérüléseket elkerüljük.
FIGYELMEZTETÉS Soha ne nyújtsuk ki a
fejünket, karunkat és könyökünket az ablakon.
FIGYELMEZTETÉS
Nem szabad vízsugárral mosni vagy nagynyomású
gőzzel tisztítani az első üléseket (kézi vagy gépi
mosóberendezés esetén egyaránt).
Az elülső és/vagy az oldallégzsákok olyan esetekben is
felfúvódhatnak, amikor a gépkocsi karosszériájának
alsó részét erős ütés éri (pl. járdaszegélynek, lépcsőnek
való ütközés, útfelbontás miatti gödörbe hajtás vagy
árokba csúszás esetén stb.).
A légzsák felfúvódáskor egy kevés, füstszerű port is
kibocsát: ez a por nem ártalmas, és nem utal tűz
keletkezésére. Ez a por irritálhatja a bőrt és a szemet:
ilyen esetben mossuk meg az érintett testrészt
semleges szappannal és vízzel.
A légzsákokkal kapcsolatos bármilyen ellenőrzési,
javítási műveletet vagy cserét csak Lancia
márkaszervizek végezhetnek.
Ha a gépkocsit a forgalomból való kivonás után
szétbontják, bezúzzák, előtte egy Lancia
márkaszervizben el kell végeztetni a légzsák rendszer
hatástalanítását.
107 ábra
L0F0226
132ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁGINDÍTÁS ÉS
VE
ZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

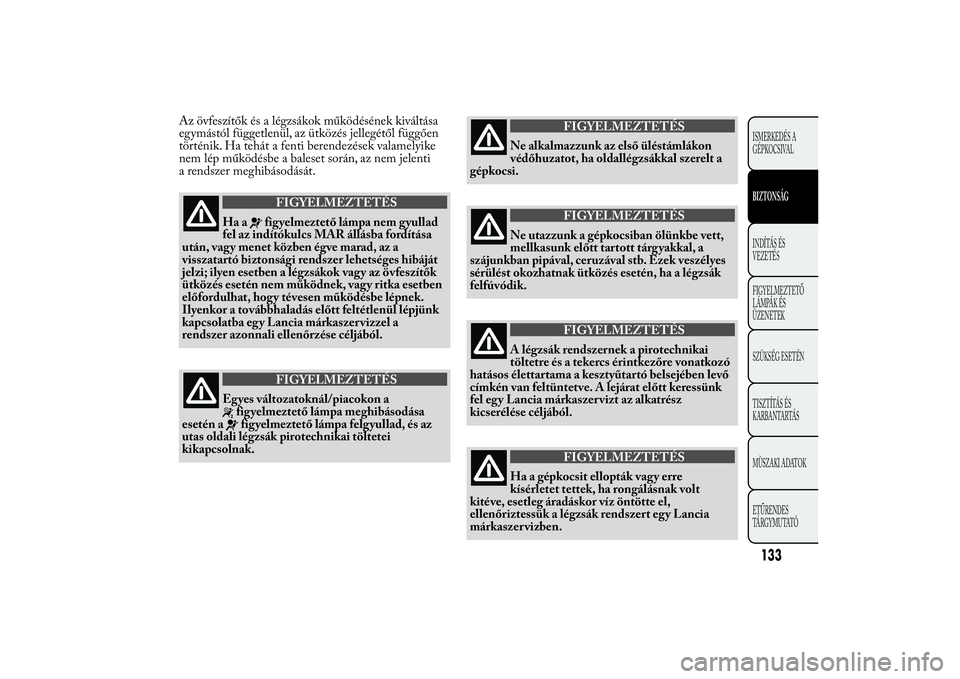

Az övfeszítők és a légzsákok működésének kiváltása
egymástól függetlenül, az ütközés jellegétől függően
történik. Ha tehát a fenti berendezések valamelyike
nem lép működésbe a baleset során, az nem jelenti
a rendszer meghibásodását.
FIGYELMEZTETÉS
Ha a
figyelmeztető lámpa nem gyullad
fel az indítókulcs MAR állásba fordítása
után, vagy menet közben égve marad, az a
visszatartó biztonsági rendszer lehetséges hibáját
jelzi; ilyen esetben a légzsákok vagy az övfeszítők
ütközés esetén nem működnek, vagy ritka esetben
előfordulhat, hogy tévesen működésbe lépnek.
Ilyenkor a továbbhaladás előtt feltétlenül lépjünk
kapcsolatba egy Lancia márkaszer vizzel a
rendszer azonnali ellenőrzése céljából.FIGYELMEZTETÉS
Egyes változatoknál/piacokon a
figyelmeztető lámpa meghibásodása
esetén afigyelmeztető lámpa felgyullad, és az
utas oldali légzsák pirotechnikai töltetei
kikapcsolnak.
FIGYELMEZTETÉS
Ne alkalmazzunk az első üléstámlákon
védőhuz
atot, ha oldallégzsákkal szerelt a
gépkocsi.
FIGYELMEZTETÉS
Ne utazzunk a gépkocsiban ölünkbe vett,
mellkasunk előtt
tartott tárgyakkal, a
szájunkban pipával, ceruzával stb. Ezek veszélyes
sérülést okozhatnak ütközés esetén, ha a légzsák
felfúvódik.
FIGYELMEZTETÉS
A légzsák rendszernek a pirotechnikai
töltetre és
a tekercs érintkezőre vonatkozó
hatásos élettartama a kesztyűtartó belsejében levő
címkén van feltüntetve. A lejárat előtt keressünk
fel egy Lancia márkaszer vizt az alkatrész
kicserélése céljából.
FIGYELMEZTETÉS
Ha a gépkocsit ellopták vagy erre
kísérletet
tettek, ha rongálásnak volt
kitéve, esetleg áradáskor víz öntötte el,
ellenőriztessük a légzsák rendszert egy Lancia
márkaszer vizben.
133ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁGINDÍTÁS ÉS
VE
ZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

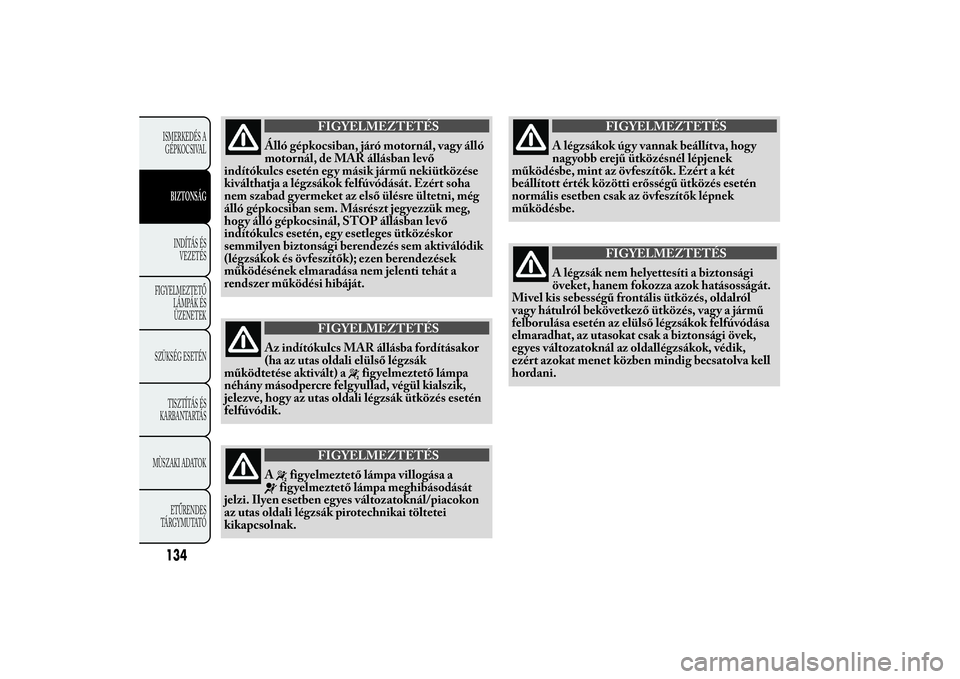

FIGYELMEZTETÉS
Álló gépkocsiban, járó motornál, vagy álló
motornál,
de MAR állásban levő
indítókulcs esetén egy másik jármű nekiütközése
kiválthatja a légzsákok felfúvódását. Ezért soha
nem szabad gyermeket az első ülésre ültetni, még
álló gépkocsiban sem. Másrészt jegyezzük meg,
hog y álló gépkocsinál, STOP állásban levő
indítókulcs esetén, egy esetleges ütközéskor
semmilyen biztonsági berendezés sem aktiválódik
(légzsákok és övfeszítők); ezen berendezések
működésének elmaradása nem jelenti tehát a
rendszer működési hibáját.
FIGYELMEZTETÉS
Az indítókulcs MAR állásba fordításakor
(ha az
utas oldali elülső légzsák
működtetése aktivált) a
figyelmeztető lámpa
néhány másodpercre felgyullad, végül kialszik,
jelezve, hogy az utas oldali légzsák ütközés esetén
felfúvódik.
FIGYELMEZTETÉS
A
figyelmeztető lámpa villogása afigyelmeztető lámpa meghibásodását
jelzi. Ilyen esetben egyes változatoknál/piacokon
az utas oldali légzsák pirotechnikai töltetei
kikapcsolnak.
FIGYELMEZTETÉS
A légzsákok úgy vannak beállítva, hogy
nagy
obb erejű ütközésnél lépjenek
működésbe, mint az övfeszítők. Ezért a két
beállított érték közötti erősségű ütközés esetén
normális esetben csak az övfeszítők lépnek
működésbe.
FIGYELMEZTETÉS
A légzsák nem helyettesíti a biztonsági
öv
eket, hanem fokozza azok hatásosságát.
Mivel kis sebességű frontális ütközés, oldalról
vagy hátulról bekövetkező ütközés, vagy a jármű
felborulása esetén az elülső légzsákok felfúvódása
elmaradhat, az utasokat csak a biztonsági övek,
egyes változatoknál az oldallégzsákok, védik,
ezért azokat menet közben mindig becsatolva kell
hordani.
134ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁGINDÍTÁS ÉS
VE
ZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ
