FIGYELMEZTETÉS
Mindig kapcsoljuk be ezt a berendezést,
amikor g
yermeket szállítunk a
gépkocsiban. A mindkét hátsó ajtón történő
bekapcsolás után mindig győződjünk meg
a berendezés működéséről úgy, hogy a belső
kilinccsel megpróbáljuk nyitni az ajtót.

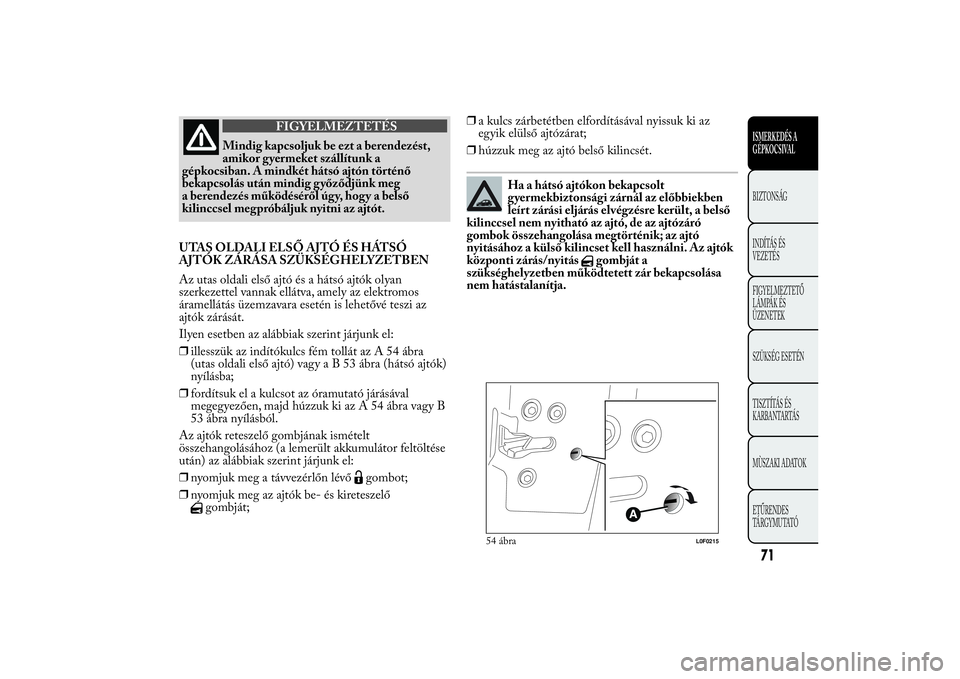

UTAS OLDALI ELSŐ AJTÓ ÉS HÁTSÓ
AJTÓK ZÁRÁSA SZÜKSÉGHELYZETBEN
Az utas oldali első ajtó és a hátsó ajtók olyan
szerkezettel vannak ellátva, amely az elektromos
áramellátás üzemzavara esetén is lehetővé teszi az
ajtók zárását.
Ilyen esetben az alábbiak szerint járjunk el:
❒illesszük az indítókulcs fém tollát az A 54 ábra
(utas oldali első ajtó) vagyaB53ábra(hátsó ajtók)
nyílásba;
❒fordítsuk el a kulcsot az óramutató járásával
megegyezően, majd húzzuk ki az A 54 ábra vagy B
53 ábra nyílásból.
Az ajtók reteszelő gombjának ismételt
összehangolásához (a lemerült akkumulátor feltöltése
után) az alábbiak szerint járjunk el:
❒nyomjuk meg a távvezérlőn lévő
gombot;
❒nyomjuk meg az ajtók be- és kireteszelő
gombját;❒a kulcs zárbetétben elfordításával nyissuk ki az
egyik elülső ajtózárat;
❒húzzuk meg az ajtó belső kilincsét.
Ha a hátsó ajtókon bekapcsolt
gyermekbiztonsági zárnál az előbbiekben
leírt zárási eljárás elvégzésre került, a belső
kilinccsel nem nyitható az ajtó, de az ajtózáró
gombok összehangolása megtörténik; az ajtó
nyitásához a külső kilincset kell használni. Az ajtók
központi zárás/nyitás
gombját a
szükséghelyzetben működtetett zár bekapcsolása
nem hatástalanítja.
54 ábra
L0F0215
71ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍ
TÁ S É S
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

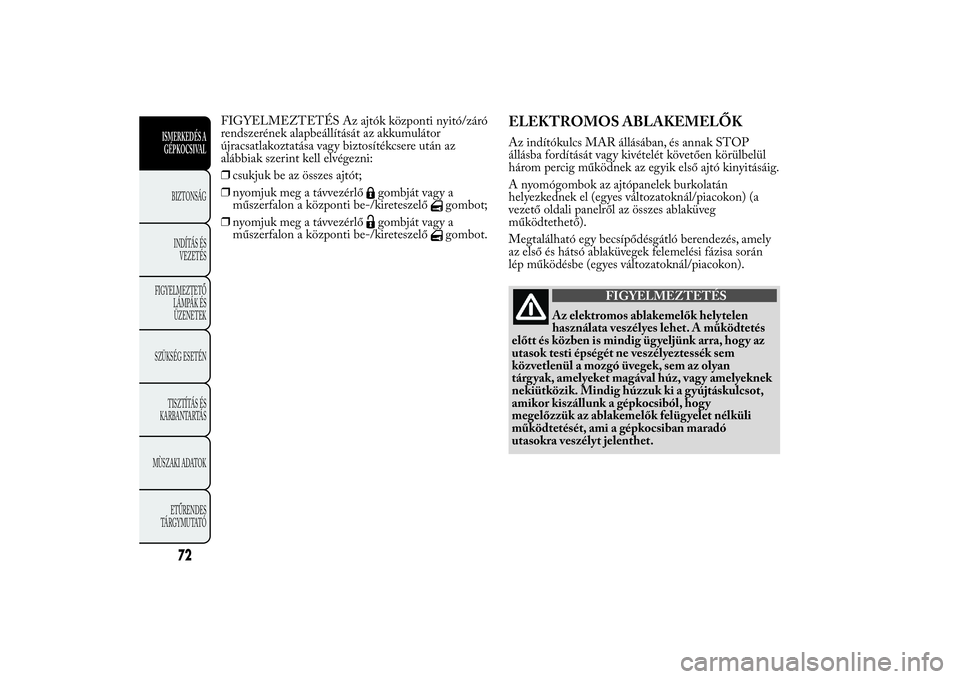

FIGYELMEZTETÉS Az ajtók központi nyitó/záró
rendszerének alapbeállítását az akkumulátor
újracsatlakoztatása vagy biztosítékcsere után az
alábbiak szerint kell elvégezni:
❒csukjuk be az összes ajtót;
❒nyomjuk meg a távvezérlő
gombját vagy a
műszerfalon a központi be-/kireteszelő
gombot;
❒nyomjuk meg a távvezérlő
gombját vagy a
műszerfalon a központi be-/kireteszelő
gombot.
ELEKTROMOS ABLAKEMELŐKAz indítókulcs MAR állásában, és annak STOP
állásba fordítását vagy kivételét követően körülbelül
három percig működnek az egyik első ajtó kinyitásáig.
A nyomógombok az ajtópanelek burkolatán
helyezkednek el (egyes változatoknál/piacokon) (a
vezető oldali panelről az összes ablaküveg
működtethető).
Megtalálható egy becsípődésgátló berendezés, amely
az első és hátsó ablaküvegek felemelési fázisa során
lép működésbe (egyes változatoknál/piacokon).
FIGYELMEZTETÉS
Az elektromos ablakemelők helytelen
használata v
eszélyes lehet. A működtetés
előtt és közben is mindig ügyeljünk arra, hogy az
utasok testi épségét ne veszélyeztessék sem
közvetlenül a mozgó üvegek, sem az olyan
tárgyak, amelyeket magával húz, vagy amelyeknek
nekiütközik. Mindig húzzuk ki a gyújtáskulcsot,
amikor kiszállunk a gépkocsiból, hogy
megelőzzük az ablakemelők felügyelet nélküli
működtetését, ami a gépkocsiban maradó
utasokra veszélyt jelenthet.
72
ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍ
TÁ S É S
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

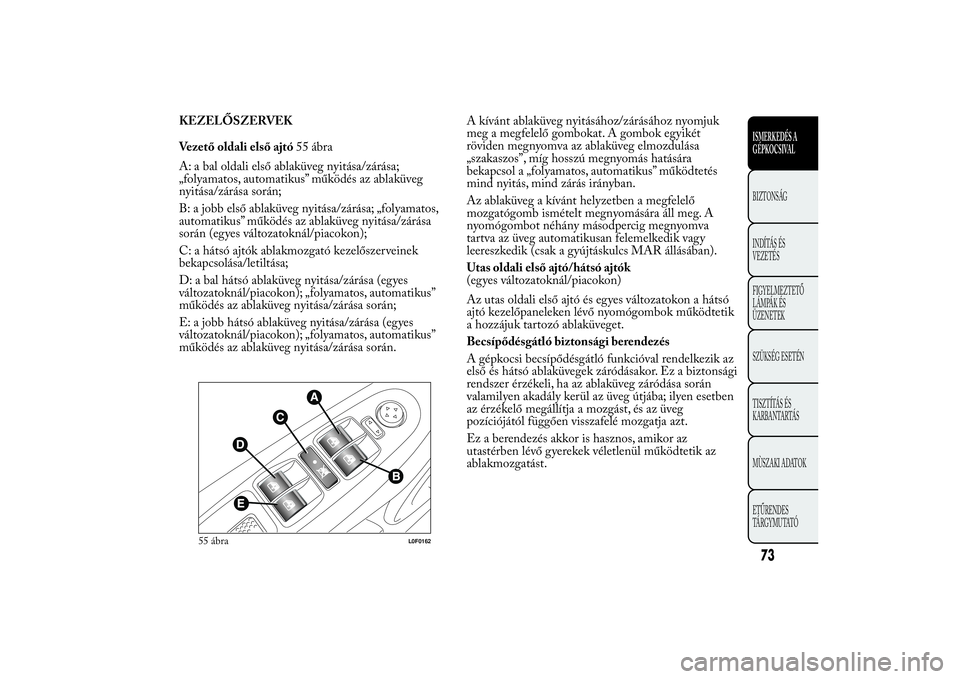

KEZELŐSZERVEK
Vezető oldali első ajtó55 ábra
A: a bal oldali első ablaküveg nyitása/zárása;
„folyamatos, automatikus” működés az ablaküveg
nyitása/zárása során;
B: a jobb első ablaküveg nyitása/zárása; „folyamatos,
automatikus” működés az ablaküveg nyitása/zárása
során (egyes változatoknál/piacokon);
C: a hátsó ajtók ablakmozgató kezelőszerveinek
bekapcsolása/letiltása;
D: a bal hátsó ablaküveg nyitása/zárása (egyes
változatoknál/piacokon); „folyamatos, automatikus”
működés az ablaküveg nyitása/zárása során;
E: a jobb hátsó ablaküveg nyitása/zárása (egyes
változatoknál/piacokon); „folyamatos, automatikus”
működés az ablaküveg nyitása/zárása során.A kívánt ablaküveg nyitásához/zárásához nyomjuk
meg a megfelelő gombokat. A gombok egyikét
röviden megnyomva az ablaküveg elmozdulása
„szakaszos”, míg hosszú megnyomás hatására
bekapcsol a „folyamatos, automatikus” működtetés
mind nyitás, mind zárás irányban.
Az ablaküveg a kívánt helyzetben a megfelelő
mozgatógomb ismételt megnyomására áll meg. A
nyomógombot néhány másodpercig megnyomva
tartva az üveg automatikusan felemelkedik vagy
leereszkedik (csak a gyújtáskulcs MAR állásában).
Utas oldali első ajtó/hátsó ajtók
(egyes változatoknál/piacokon)
Az utas oldali első ajtó és egyes változatokon a hátsó
ajtó kezelőpaneleken lévő nyomógombok működtetik
a hozzájuk tartozó ablaküveget.
Becsípődésgátló biztonsági berendezés
A gépkocsi becsípődésgátló funkcióval rendelkezik az
első és hátsó ablaküvegek záródásakor. Ez a biztonsági
rendszer érzékeli, ha az ablaküveg záródása során
valamilyen akadály kerül az üveg útjába; ilyen esetben
az érzékelő megállítja a mozgást, és az üveg
pozíciójától függően visszafelé mozgatja azt.
Ez a berendezés akkor is hasznos, amikor az
utastérben lévő gyerekek véletlenül működtetik az
ablakmozgatást.
55 ábra
L0F0162
73ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍ
TÁ S É S
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

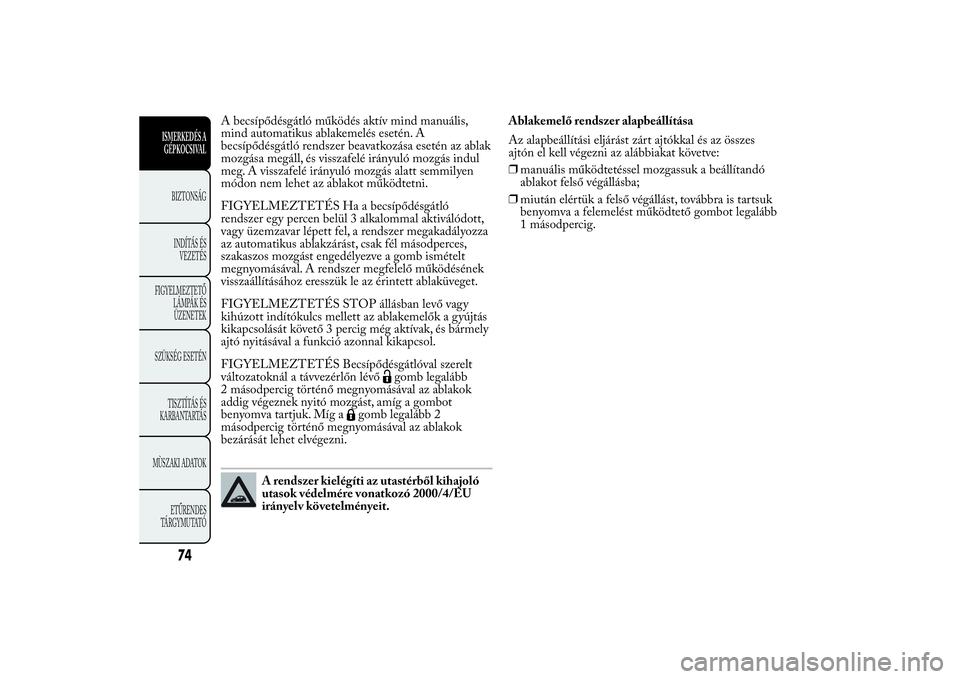

A becsípődésgátló működés aktív mind manuális,
mind automatikus ablakemelés esetén. A
becsípődésgátló rendszer beavatkozása esetén az ablak
mozgása megáll, és visszafelé irányuló mozgás indul
meg. A visszafelé irányuló mozgás alatt semmilyen
módon nem lehet az ablakot működtetni.
FIGYELMEZTETÉS Ha a becsípődésgátló
rendszer egy percen belül 3 alkalommal aktiválódott,
vagy üzemzavar lépett fel, a rendszer megakadályozza
az automatikus ablakzárást, csak fél másodperces,
szakaszos mozgást engedélyezve a gomb ismételt
megnyomásával. A rendszer megfelelő működésének
visszaállításához eresszük le az érintett ablaküveget.
FIGYELMEZTETÉS STOP állásban levő vagy
kihúzott indítókulcs mellett az ablakemelők a gyújtás
kikapcsolását követő 3 percig még aktívak, és bármely
ajtó nyitásával a funkció azonnal kikapcsol.
FIGYELMEZTETÉS Becsípődésgátlóval szerelt
változatoknál a távvezérlőn lévő
gomb legalább
2 másodpercig történő megnyomásával az ablakok
addig végeznek nyitó mozgást, amíg a gombot
benyomva tartjuk. Míg a
gomb legalább 2
másodpercig történő megnyomásával az ablakok
bezárását lehet elvégezni.
A rendszer kielégíti az utastérből kihajoló
utasok védelmére vonatkozó 2000/4/EU
irányelv követelményeit.Ablakemelő rendszer alapbeállítása
Az alapbeállítási eljárást zárt ajtókkal és az összes
ajtón el kell végezni az alábbiakat követve:
❒manuális működtetéssel mozgassuk a beállítandó
ablakot felső végállásba;
❒miután elértük a felső végállást, továbbra is tartsuk
benyomva a felemelést működtető gombot legalább
1 másodpercig.
74
ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍ
TÁ S É S
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

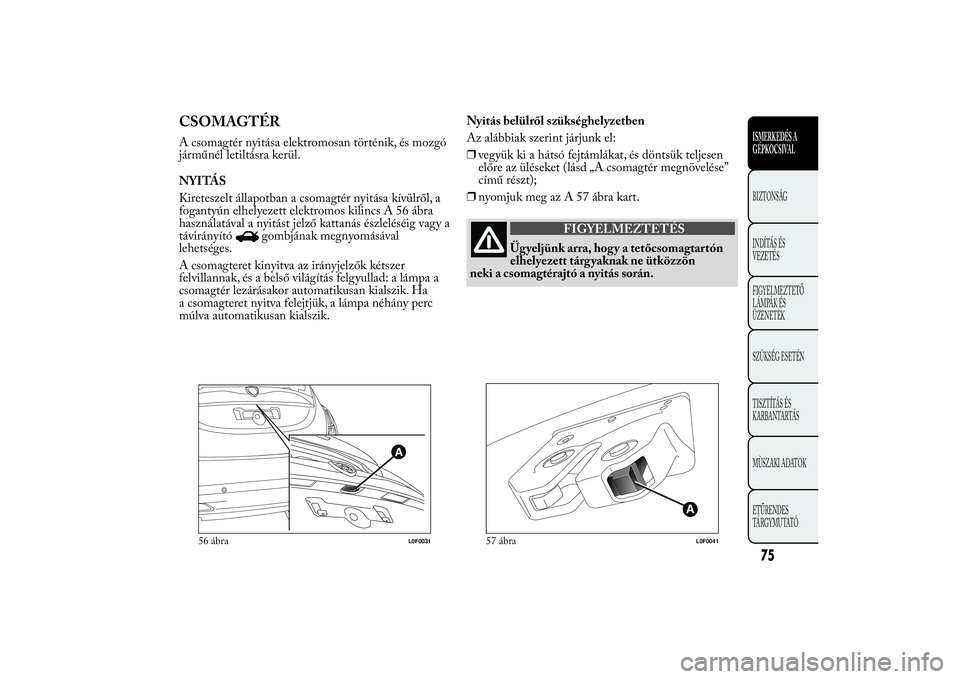

CSOMAGTÉRA csomagtér nyitása elektromosan történik, és mozgó
járműnél letiltásra kerül.
NYITÁS
Kireteszelt állapotban a csomagtér nyitása kívülről, a
fogantyún elhelyezett elektromos kilincs A 56 ábra
használatával a nyitást jelző kattanás észleléséig vagy a
távirányító
gombjának megnyomásával
lehetséges.
A csomagteret kinyitva az irányjelzők kétszer
felvillannak, és a belső világítás felgyullad: a lámpa a
csomagtér lezárásakor automatikusan kialszik. Ha
a csomagteret nyitva felejtjük, a lámpa néhány perc
múlva automatikusan kialszik.Nyitás belülről szükséghelyzetben
Az alábbiak szerint járjunk el:
❒vegyük ki a hátsó fejtámlákat, és döntsük teljesen
előre az üléseket (lásd „A csomagtér megnövelése”
című részt);
❒nyomjuk meg az A 57 ábra kart.
FIGYELMEZTETÉS
Ügyeljünk arra, hogy a tetőcsomagtartón
elhely
ezett tárgyaknak ne ütközzön
neki a csomagtérajtó a nyitás során.
56 ábra
L0F0031
57 ábra
L0F0041
75ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍ
TÁ S É S
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

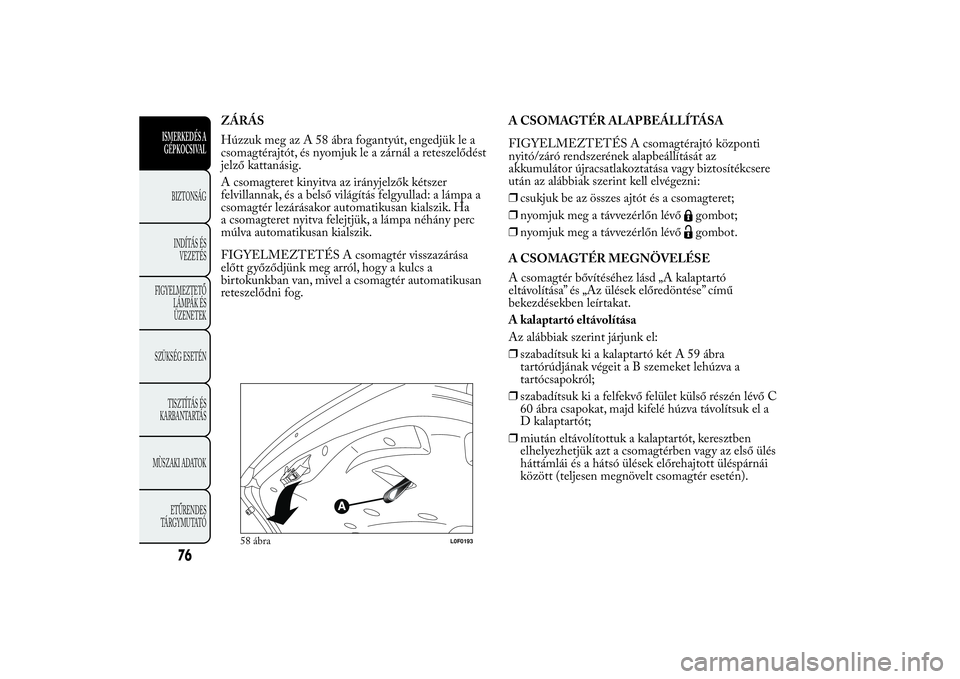

ZÁRÁS
Húzzuk meg az A 58 ábra fogantyút, engedjük le a
csomagtérajtót, és nyomjuk le a zárnál a reteszelődést
jelző kattanásig.
A csomagteret kinyitva az irányjelzők kétszer
felvillannak, és a belső világítás felgyullad: a lámpa a
csomagtér lezárásakor automatikusan kialszik. Ha
a csomagteret nyitva felejtjük, a lámpa néhány perc
múlva automatikusan kialszik.
FIGYELMEZTETÉS A csomagtér visszazárása
előtt győződjünk meg arról, hogy a kulcs a
birtokunkban van, mivel a csomagtér automatikusan
reteszelődni fog.A CSOMAGTÉR ALAPBEÁLLÍTÁSA
FIGYELMEZTETÉS A csomagtérajtó központi
nyitó/záró rendszerének alapbeállítását az
akkumulátor újracsatlakoztatása vagy biztosítékcsere
után az alábbiak szerint kell elvégezni:
❒csukjuk be az összes ajtót és a csomagteret;
❒nyomjuk meg a távvezérlőn lévő
gombot;
❒nyomjuk meg a távvezérlőn lévőgombot.
A CSOMAGTÉR MEGNÖVELÉSE
A csomagtér bővítéséhez lásd „A kalaptartó
eltávolítása” és „Az ülések előredöntése” című
bekezdésekben leírtakat.
A kalaptartó eltávolítása
Az alábbiak szerint járjunk el:
❒szabadítsuk ki a kalaptartó két A 59 ábra
tartórúdjának végeitaBszemeket lehúzva a
tartócsapokról;
❒szabadítsuk ki a felfekvő felület külső részén lévő C
60 ábra csapokat, majd kifelé húzva távolítsuk el a
D kalaptartót;
❒miután eltávolítottuk a kalaptartót, keresztben
elhelyezhetjük azt a csomagtérben vagy az első ülés
háttámlái és a hátsó ülések előrehajtott üléspárnái
között (teljesen megnövelt csomagtér esetén).
58 ábra
L0F0193
76
ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍ
TÁ S É S
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

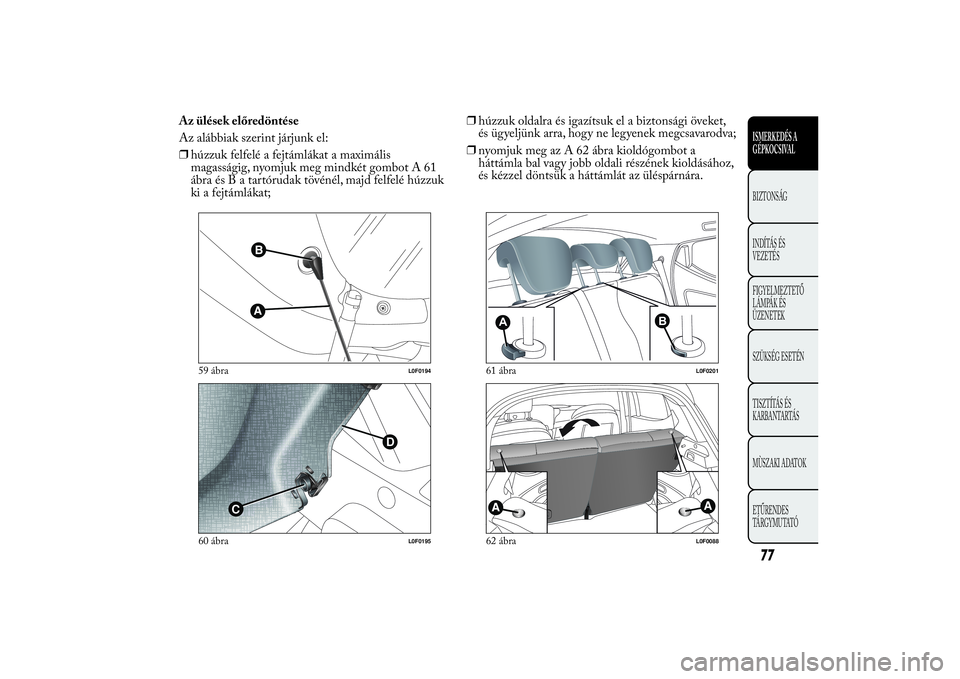

Az ülések előredöntése
Az alábbiak szerint járjunk el:
❒húzzuk felfelé a fejtámlákat a maximális
magasságig, nyomjuk meg mindkét gombot A 61
ábra és B a tartórudak tövénél, majd felfelé húzzuk
ki a fejtámlákat;❒húzzuk oldalra és igazítsuk el a biztonsági öveket,
és ügyeljünk arra, hogy ne legyenek megcsavarodva;
❒nyomjuk meg az A 62 ábra kioldógombot a
háttámla bal vagy jobb oldali részének kioldásához,
és kézzel döntsük a háttámlát az üléspárnára.
59 ábra
L0F0194
C
D
60 ábra
L0F0195
A
B
61 ábra
L0F0201
62 ábra
L0F0088
77ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍ
TÁ S É S
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

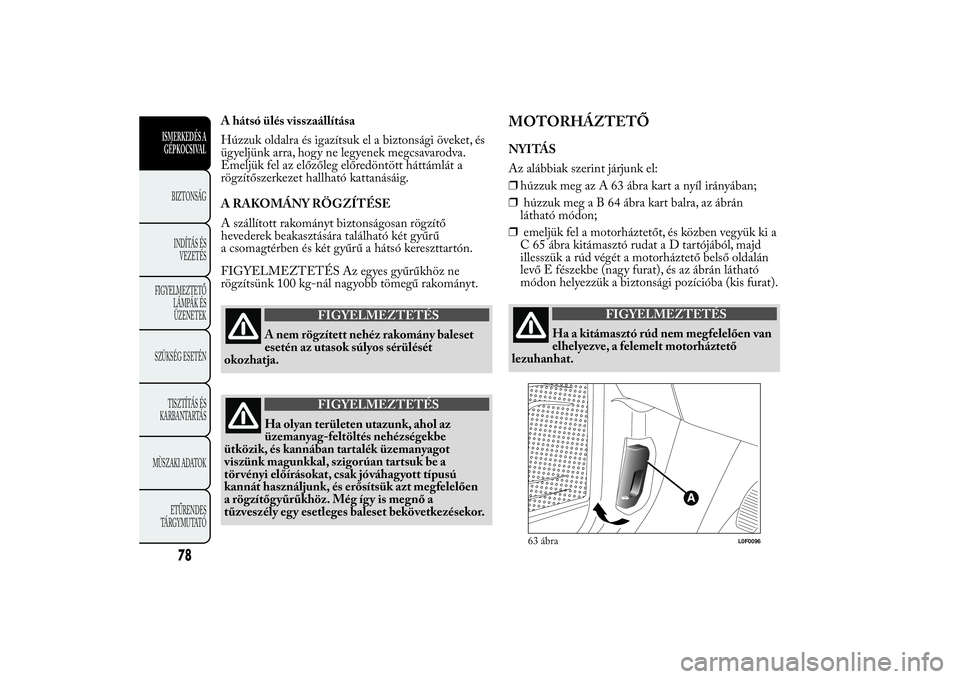

A hátsó ülés visszaállítása
Húzzuk oldalra és igazítsuk el a biztonsági öveket, és
ügyeljünk arra, hogy ne legyenek megcsavarodva.
Emeljük fel az előzőleg előredöntött háttámlát a
rögzítőszerkezet hallható kattanásáig.
A RAKOMÁNY RÖGZÍTÉSE
A szállított rakományt biztonságosan rögzítő
hevederek beakasztására található két gyűrű
a csomagtérben és két gyűrű a hátsó kereszttartón.
FIGYELMEZTETÉS Az egyes gyűrűkhöz ne
rögzítsünk 100 kg-nál nagyobb tömegű rakományt.
FIGYELMEZTETÉS
A nem rögzített nehéz rakomány baleset
esetén az
utasok súlyos sérülését
okozhatja.
FIGYELMEZTETÉS
Ha olyan területen utazunk, ahol az
üzemanyag-feltöltés
nehézségekbe
ütközik, és kannában tartalék üzemanyagot
viszünk magunkkal, szigorúan tartsuk be a
tör vényi előírásokat, csak jóváhagyott típusú
kannát használjunk, és erősítsük azt megfelelően
a rögzítőgyűrűkhöz. Még így is megnő a
tűzveszély egy esetleges baleset bekövetkezésekor.
MOTORHÁZTETŐNYITÁS
Az alábbiak szerint járjunk el:
❒húzzuk meg az A 63 ábra kart a nyíl irányában;
❒húzzuk megaB64ábrakartbalra, az ábrán
látható módon;
❒emeljük fel a motorháztetőt, és közben vegyük ki a
C 65 ábra kitámasztó rudat a D tartójából, majd
illesszük a rúd végét a motorháztető belső oldalán
levő E fészekbe (nagy furat), és az ábrán látható
módon helyezzük a biztonsági pozícióba (kis furat).
FIGYELMEZTETÉS
Ha a kitámasztó rúd nem megfelelően van
elhely
ezve, a felemelt motorháztető
lezuhanhat.
63 ábra
L0F0096
78
ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍ
TÁ S É S
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ
