2011 Lancia Ypsilon Kezelési és karbantartási útmutató (in Hungarian)

START&STOP RENDSZERBEVEZETÉS
A Start&Stop rendszer a jármű álló helyzetében
automatikusan leállítja a motort, majd újból beindítja,
amikor a vezető el akar indulni. Így a fogyasztás, a
káros gázkibocsátás és a zajszennyezés csökkentésével
növeli a gépkocsi hatékonyságát.
A rendszer minden gyújtás bekapcsoláskor aktív.
MŰKÖDÉSI MÓDOK
A motor leállítási módja
Álló járműnél a motor leáll, ha a sebességváltó
üresben és a tengelykapcsoló-pedál elengedett
állapotban van.
MegjegyzésA motor automatikus leállítása akkor
engedélyezett, ha a kb. 10 km/h-s sebesség túllépése
megtörtént, mert így elkerülhető a motor ismételt
leállítása, amikor a gépkocsi lépésben halad.
A motor leállását a szimbólum
megjelenése jelzi a
kijelzőn.
A motor újraindításához nyomjuk be a
tengelykapcsoló-pedált.A RENDSZER MANUÁLIS
BE-/KIKAPCSOLÁSA
A rendszer manuális be-/kikapcsolásához nyomjuk
meg a műszerfali kezelőpanelen található
69 ábra
gombot.
A Start&Stop rendszer bekapcsolása
A Start&Stop rendszer bekapcsolását a kijelzőn
megjelenő üzenet jelzi. Ilyen esetben a gomb
fölött
lévő LED nem világít.
A Start&Stop rendszer kikapcsolása
Multifunkciós kijelzővel szerelt változatok: a
Start&Stop rendszer kikapcsolását a kijelzőn
megjelenő üzenet jelzi.
69 ábra
L0F0044
87ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍ
TÁ S É S
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ
Konfigurálható multifunkciós kijelzővel szerelt
változatok: a Start&Stop rendszer kikapcsolását a
kijelzőn megjelenő
szimbólum + üzenet jelzi.
A rendszer kikapcsolt állapotában a gomb
fölött
lévő LED világít
A motor újraindítása

AZOK A KÖRÜLMÉNYEK, AMIKOR NEM
ÁLLLEAMOTOR
Bekapcsolt rendszer esetén, a kényelem, a károsanyag-
kibocsátás korlátozása és a biztonság érdekében az
alábbi körülmények között a motor nem áll le:
❒a motor még hideg;
❒a külső hőmérséklet különösen hideg;
❒az akkumulátor töltöttségi szintje nem megfelelő;
❒a hátsó ablak fűtése be van kapcsolva;
❒a szélvédőtörlő maximális sebességgel működik;
❒a részecskeszűrő (DPF) regenerálása folyamatban
van (csak Diesel-motorok esetén);
❒a vezetőajtó nincs becsukva;
❒a vezető biztonsági öve nincs becsatolva;
❒kapcsolt hátrameneti fokozatnál (például parkolási
manővereknél);
❒automata légkondicionálóval szerelt változatoknál
(egyes változatoknál/piacokon), amennyiben a
hőmérséklet még nem érte el a kívánt szintet, vagy
a MAX-DEF bekapcsolásakor;
❒a gépkocsi használatának első periódusában, a
rendszer alapbeállítása érdekében.
Ezekben az esetekben a kijelzőn egy üzenet látható, és
egyes változatoknál/piacokon a műszercsoporton
villog a szimbólum
.
Ha előnyben részesítjük a klimatikus
komfortot, a Start&Stop rendszer
kikapcsolható a légkondicionáló berendezés
folyamatos működésének lehetővé tétele érdekében.A MOTOR ÚJRAINDÍTÁSÁNAK
FELTÉTELEI
A kényelem, a károsanyag-kibocsátás korlátozása és a
biztonság érdekében az alábbi körülmények között
a motor automatikusan újraindulhat a vezető
beavatkozása nélkül:
❒az akkumulátor töltöttségi szintje nem megfelelő;
❒a szélvédőtörlő maximális sebességgel működik;
❒alacsony vákuumérték a fékberendezésben (például
a fékpedál ismételt megnyomása esetén);
❒mozgó járműnél (például lejtős úton való
haladáskor);
❒ha a Start&Stop rendszer kb. három percnél
hosszabb időre állította le a motort;
❒automata légkondicionálóval szerelt változatoknál
(egyes változatoknál/piacokon), a megfelelő
hőmérséklet lehetővé tétele érdekében, vagy a
MAX-DEF bekapcsolásakor.
88
ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍ
TÁ S É S
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ
Kapcsolt fokozat esetén a motor automatikus
újraindítása csak teljesen benyomott tengelykapcsoló-
pedál esetén lehetséges. A működést egy, a kijelzőn
megjelenő üzenet, és egyes változatoknál/piacokon a
szimbólum
villogása jelzi a vezetőnek.

Megjegyzések
Ha a tengelykapcsoló-pedált nem nyomjuk be, a
motor leállítását követő kb. három perc eltelte után a
motor újraindítása csak a gyújtáskulccsal lehetséges.
A motor véletlenszerű leállása esetén, például a
tengelykapcsoló-pedál hirtelen elengedésekor kapcsolt
fokozatban, ha a Start&Stop rendszer aktív, a motor
újraindítása a tengelykapcsoló-pedál teljes
lenyomásával vagy a sebességváltó üresbe
kapcsolásával lehetséges.
BIZTONSÁGI FUNKCIÓK
Ha a motort a Start&Stop rendszer leállította, és ha a
vezető kikapcsolja a biztonsági övét, valamint kinyitja
a vezető vagy az utas oldali ajtót, a motor újraindítása
csak a gyújtáskulccsal engedélyezett.
Erre a körülményre hangjelzés, valamint a kijelzőn a
szimbólum
villogása (egyes változatoknál egy
megjelenő üzenettel együtt) figyelmezteti a vezetőt.„ENERGY SAVING” (ENERGIATAKARÉKOS)
FUNKCIÓ
(egyes változatoknál/piacokon)
Ha a motor automatikus újraindítását követően a
vezető három percnél tovább nem végez semmilyen
beavatkozást a gépkocsin, a Start&Stop rendszer
véglegesen leállítja a motort, elkerülve így a felesleges
üzemanyag-fogyasztást. Ilyen esetekben a motor
újraindítása csak a gyújtáskulccsal lehetséges.
MegjegyzésA Start&Stop rendszer kikapcsolásával
mindenesetre a motor járó állapota továbbra is
fenntartható.
MŰKÖDÉSI RENDELLENESSÉGEK
Meghibásodás esetén a Start&Stop rendszer
kikapcsol. A rendellenességről a kijelzőn lévő
szimbólum
villogása (egyes változatoknál egy
megjelenő üzenettel együtt) tájékoztatja a vezetőt.
Ebben az esetben lépjünk kapcsolatba egy Lancia
márkaszervizzel.
A GÉPKOCSI ÜZEMEN KÍVÜL HELYEZÉSE
A gépkocsi hosszabb időre történő leállítása esetén
fordítsunk különösen nagy figyelmet az áramellátás
akkumulátorról való lekötésére.
Az eljárást az akkumulátor negatív pólusára (D)
szerelt töltöttségi állapot érzékelő (C) csatlakozójának
(A 70 ábra) (a B gomb megnyomásával történő)
lekötésével kell végrehajtani. Ezt az érzékelőt
az akkumulátorcsere esetét kivéve soha sem szabad
lekötni a pólusról.
89ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍ
TÁ S É S
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

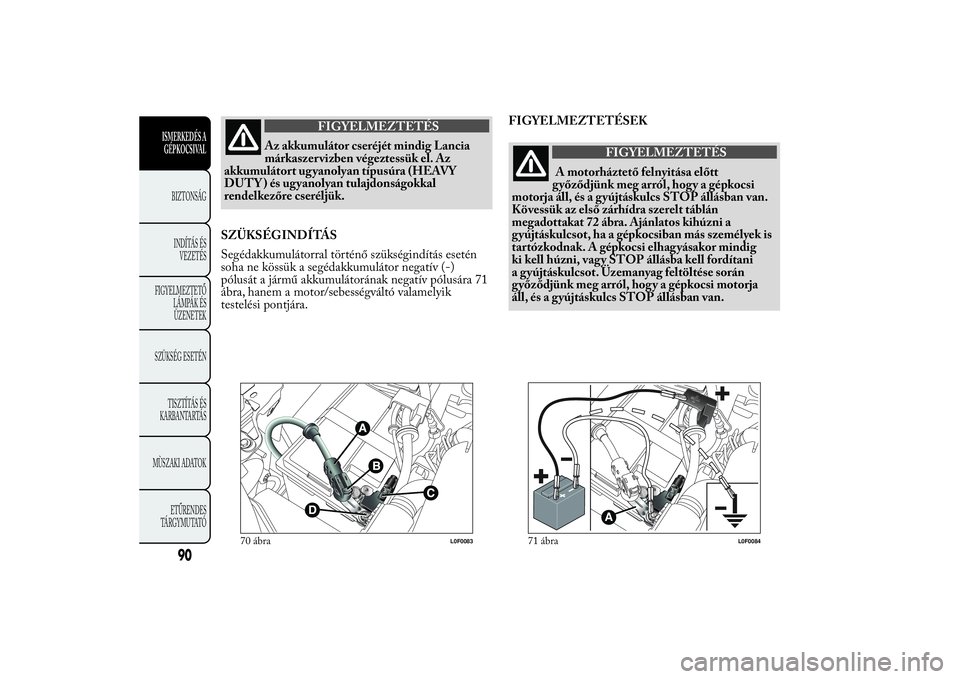

FIGYELMEZTETÉS
Az akkumulátor cseréjét mindig Lancia
márkaszer
vizben végeztessük el. Az
akkumulátort ugyanolyan típusúra (HEAVY
DUTY ) és ugyanolyan tulajdonságokkal
rendelkezőre cseréljük.
SZÜKSÉGINDÍTÁS
Segédakkumulátorral történő szükségindítás esetén
soha ne kössük a segédakkumulátor negatív (-)
pólusát a jármű akkumulátorának negatív pólusára 71
ábra, hanem a motor/sebességváltó valamelyik
testelési pontjára.FIGYELMEZTETÉSEK
FIGYELMEZTETÉS
A motorháztető felnyitása előtt
gy
őződjünk meg arról, hogy a gépkocsi
motorja áll, és a gyújtáskulcs STOP állásban van.
Kövessük az első zárhídra szerelt táblán
megadottakat 72 ábra. Ajánlatos kihúzni a
gyújtáskulcsot, ha a gépkocsiban más személyek is
tartózkodnak. A gépkocsi elhagyásakor mindig
ki kell húzni, vagy STOP állásba kell fordítani
a gyújtáskulcsot. Üzemanyag feltöltése során
győződjünk meg arról, hogy a gépkocsi motorja
áll, és a gyújtáskulcs STOP állásban van.
70 ábra
L0F0083
71 ábra
L0F0084
90
ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍ
TÁ S É S
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

EOBD RENDSZERAz EOBD (European On Board Diagnosis)
diagnosztikai rendszer folyamatos ellenőrzés alatt
tartja jármű a károsanyag-kibocsátással kapcsolatban
álló alkatrészeit. Továbbá ez a rendszer a
műszercsoporton felgyulladó figyelmeztető lámpával
és (egyes változatoknál/piacokon) a kijelzőn
megjelenő üzenettel jelzi is azokat a körülményeket,
amelyek ezeket az alkatrészeket károsíthatják (lásd
a „Figyelmeztető lámpák és üzenetek” című fejezetet).
Az EOBD (European On Board Diagnosis) rendszer
céljai a következők:
❒állandó ellenőrzés alatt tartani a berendezés
hatékonyságát;
❒károsanyag-kibocsátás növekedésének jelzése;
❒jelezni a károsodott egységek cseréjének
szükségességét.A rendszer továbbá el van látva egy diagnosztikai
csatlakozóval, amelyre a megfelelő műszert
csatlakoztatva lehetséges a memorizált hibakódok
kiolvasása, több más speciális diagnosztikai és a motor
működésével összefüggő paraméterrel együtt.
FIGYELMEZTETÉS Az üzemzavarok kijavítása
után a Lancia márkaszervizek a rendszer hibátlan
működésének ellenőrzése céljából elvégezhetik a
berendezés tesztelését próbapadon, vagy ha szükséges,
akár hosszabb távú próbaút során is.
72 ábra
L0F0204
91ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍ
TÁ S É S
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

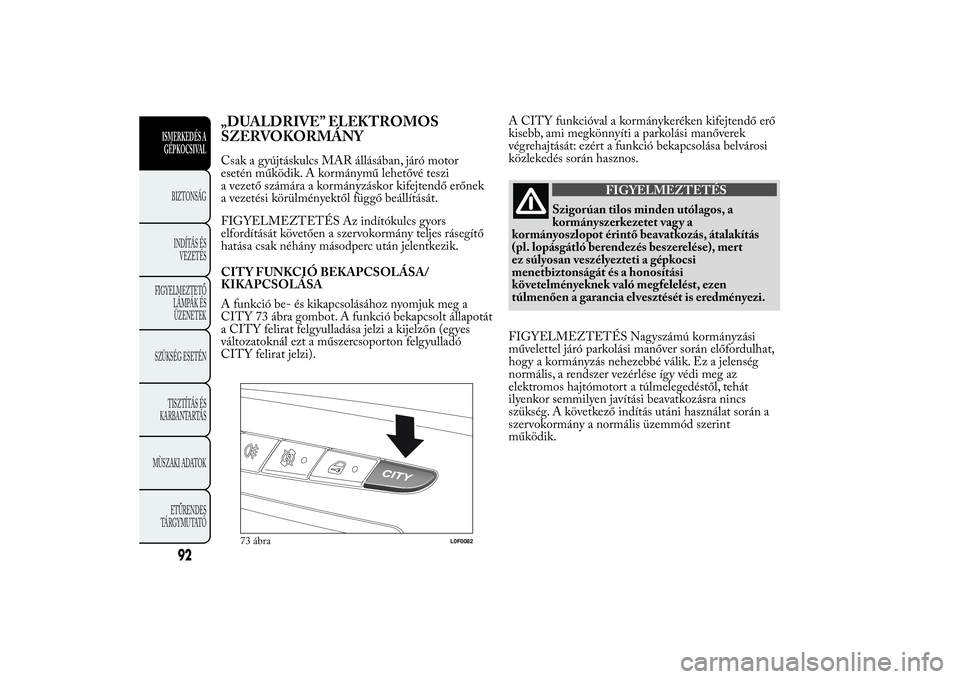

„DUALDRIVE” ELEKTROMOS
SZERVOKORMÁNYCsak a gyújtáskulcs MAR állásában, járó motor
esetén működik. A kormánymű lehetővé teszi
a vezető számára a kormányzáskor kifejtendő erőnek
a vezetési körülményektől függő beállítását.
FIGYELMEZTETÉS Az indítókulcs gyors
elfordítását követően a szervokormány teljes rásegítő
hatása csak néhány másodperc után jelentkezik.
CITY FUNKCIÓ BEKAPCSOLÁSA/
KIKAPCSOLÁSA
A funkció be- és kikapcsolásához nyomjuk meg a
CITY 73 ábra gombot. A funkció bekapcsolt állapotát
a CITY felirat felgyulladása jelzi a kijelzőn (egyes
változatoknál ezt a műszercsoporton felgyulladó
CITY felirat jelzi).A CITY funkcióval a kormánykeréken kifejtendő erő
kisebb, ami megkönnyíti a parkolási manőverek
végrehajtását: ezért a funkció bekapcsolása belvárosi
közlekedés során hasznos.
FIGYELMEZTETÉS
Szigorúan tilos minden utólagos, a
kormány
szerkezetet vagy a
kormányoszlopot érintő beavatkozás, átalakítás
(pl. lopásgátló berendezés beszerelése), mert
ez súlyosan veszélyezteti a gépkocsi
menetbiztonságát és a honosítási
követelményeknek való megfelelést, ezen
túlmenően a garancia elvesztését is eredményezi.
FIGYELMEZTETÉS Nagyszámú kormányzási
művelettel járó parkolási manőver során előfordulhat,
hogy a kormányzás nehezebbé válik. Ez a jelenség
normális, a rendszer vezérlése így védi meg az
elektromos hajtómotort a túlmelegedéstől, tehát
ilyenkor semmilyen javítási beavatkozásra nincs
szükség. A következő indítás utáni használat során a
szervokormány a normális üzemmód szerint
működik.
73 ábra
L0F0082
92
ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍ
TÁ S É S
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

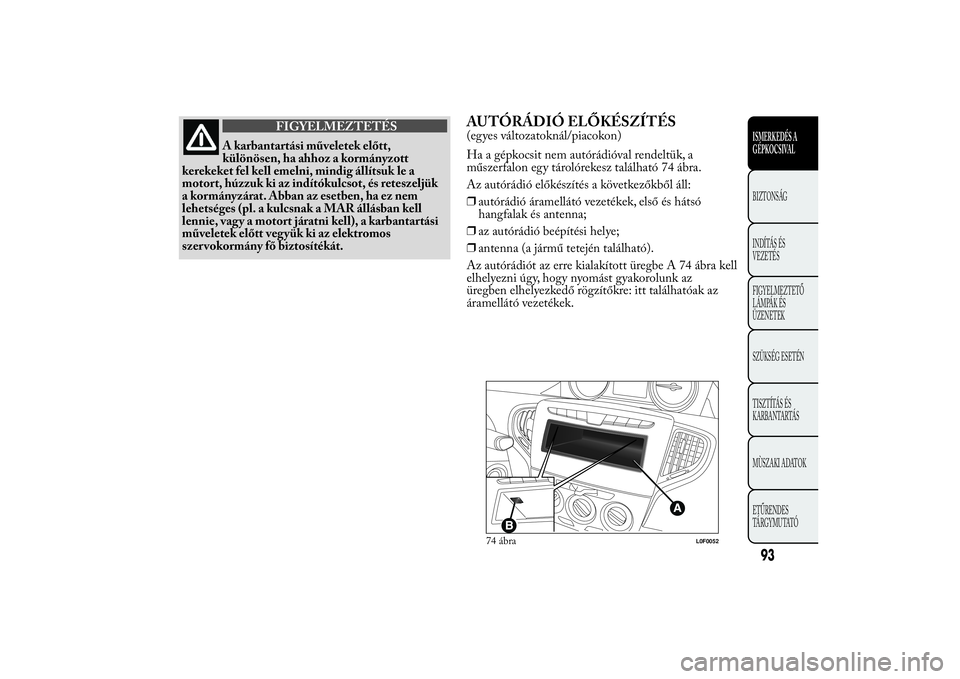

FIGYELMEZTETÉS
A karbantartási műveletek előtt,
különösen, ha
ahhoz a kormányzott
kerekeket fel kell emelni, mindig állítsuk le a
motort, húzzuk ki az indítókulcsot, és reteszeljük
a kormányzárat. Abban az esetben, ha ez nem
lehetséges (pl. a kulcsnak a MAR állásban kell
lennie, vagy a motort járatni kell), a karbantartási
műveletek előtt vegyük ki az elektromos
szer vokormány fő biztosítékát.
AUTÓRÁDIÓ ELŐKÉSZÍTÉS(egyes változatoknál/piacokon)
Ha a gépkocsit nem autórádióval rendeltük, a
műszerfalon egy tárolórekesz található 74 ábra.
Az autórádió előkészítés a következőkből áll:
❒autórádió áramellátó vezetékek, első és hátsó
hangfalak és antenna;
❒az autórádió beépítési helye;
❒antenna (a jármű tetején található).
Az autórádiót az erre kialakított üregbe A 74 ábra kell
elhelyezni úgy, hogy nyomást gyakorolunk az
üregben elhelyezkedő rögzítőkre: itt találhatóak az
áramellátó vezetékek.
74 ábra
L0F0052
93ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍ
TÁ S É S
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

A járműben található autórádió
előkészítéshez történő csatlakoztatás
érdekében forduljunk Lancia
márkaszer vizhez, így elkerülhetjük a jármű
biztonságát veszélyeztető lehetséges zavarokat.
HORDOZHATÓ NAVIGÁCIÓS
RENDSZER ELŐKÉSZÍTÉSA Blue&Me
TM
rendszerrel szerelt gépkocsik
előkészítéssel rendelkeznek (kérésre) a Lineaccessori
Lancia választékából rendelhető Blue&Me
TM
To m To m
®hordozható navigációs rendszer
beszereléséhez.
A hordozható navigációs rendszer beszereléséhez
helyezzük a specifikus tartót az ábrázolt 75 ábra
helyen lévő ülékbe.
75 ábra
L0F0164
94
ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍ
TÁ S É S
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ
