2011 Lancia Ypsilon Brugs- og vedligeholdelsesvejledning (in Danish)

SYMBOLERPå nogle af bilens komponenter findes nogle
farvede skilte, hvis symboler angiver vigtige
forholdsregler, som skal overholdes i forhold til
selve komponenten. Under motorhjelmen findes
desuden en oversigt over de anvendte symboler.
LANCIA KODESYSTEMDette er et elektronisk system til spærring af
motoren. Systemet øger beskyttelsen mod forsøg
på tyveri af bilen. Systemet aktiveres automatisk,
når tændingsnøglen trækkes ud.
I hver nøgle er der en elektronisk anordning, der
tjener til at modulere et signal, som udsendes
under startproceduren af en antenne indbygget i
tændingslåsen. Signalet udgør det "kodeord", der
er forskelligt hver gang bilen startes, og som
bevirker, at styreenheden genkender nøglen og
tillader start.
FUNKTION
Når nøglen drejes til position MAR inden motoren
startes, sender Lancia kodesystemets styreenhed
en godkendelseskode til motorstyreenheden for at
ophæve spærringen. Afsendelsen af
godkendelseskoden sker kun, når Lancia
kodesystemet har godkendt den kode, som
overføres fra nøglen.
Ved at dreje nøglen til position STOP deaktiverer
Lancia kodesystemet motorstyreenhedens
funktioner. Hvis nøglens kode ikke genkendes
korrekt under startproceduren, tændes
kontrollampen
i instrumentgruppen. Drej i så
fald nøglen tilbage til position STOP og derefter
igen til position MAR. Forsøg med en anden af
bilens nøgler, hvis motoren forbliver spærret.
Kontakt Lancias servicenet, hvis det stadig ikke
lykkes at starte motoren.
23BILENS
INDRETNINGSIKKERHEDSUDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

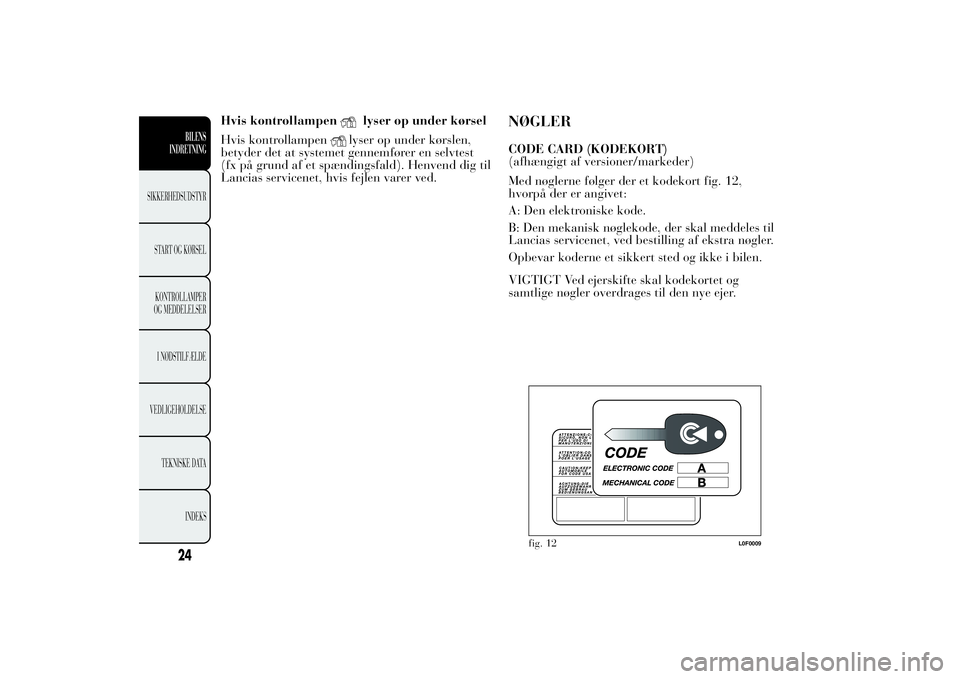

Hvis kontrollampen
lyser op under kørsel
Hvis kontrollampen
lyser op under kørslen,
betyder det at systemet gennemfører en selvtest
(fx på grund af et spændingsfald). Henvend dig til
Lancias servicenet, hvis fejlen varer ved.
NØGLERCODE CARD (KODEKORT)
(afhængigt af versioner/markeder)
Med nøglerne følger der et kodekort fig. 12,
hvorpå der er angivet:
A: Den elektroniske kode.
B: Den mekanisk nøglekode, der skal meddeles til
Lancias servicenet, ved bestilling af ekstra nøgler.
Opbevar koderne et sikkert sted og ikke i bilen.
VIGTIGT Ved ejerskifte skal kodekortet og
samtlige nøgler overdrages til den nye ejer.
24BILENS
INDRETNING
SIKKERHEDSUDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS
fig. 12
L0F0009

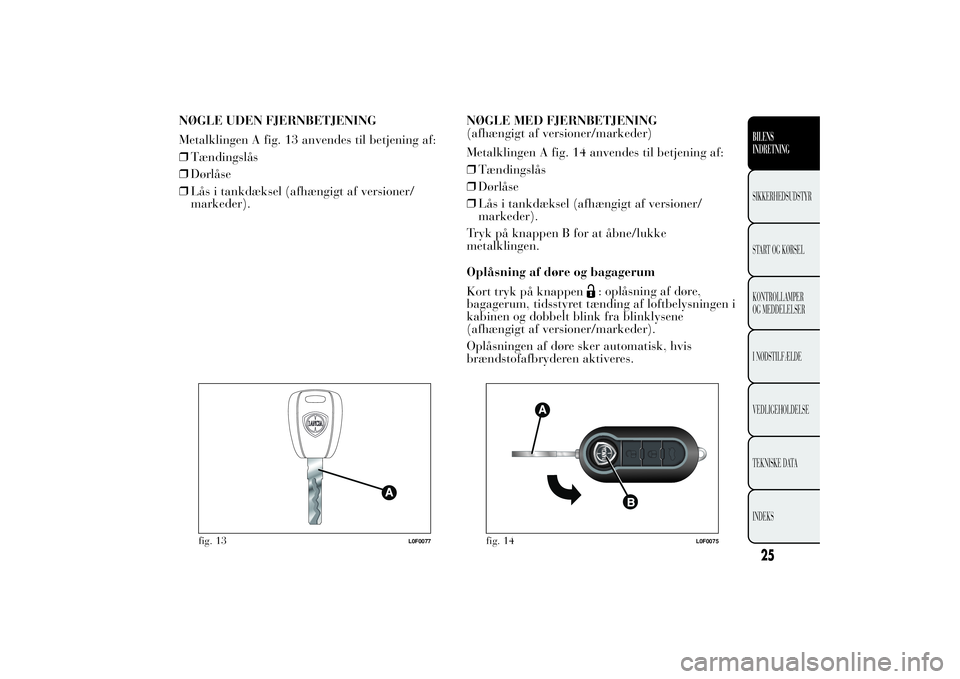

NØGLE UDEN FJERNBETJENING
Metalklingen A fig. 13 anvendes til betjening af:
❒Tændingslås
❒Dørlåse
❒Lås i tankdæksel (afhængigt af versioner/
markeder).NØGLE MED FJERNBETJENING
(afhængigt af versioner/markeder)
Metalklingen A fig. 14 anvendes til betjening af:
❒Tændingslås
❒Dørlåse
❒Lås i tankdæksel (afhængigt af versioner/
markeder).
Tryk på knappen B for at åbne/lukke
metalklingen.
Oplåsning af døre og bagagerum
Kort tryk på knappen
: oplåsning af døre,
bagagerum, tidsstyret tænding af loftbelysningen i
kabinen og dobbelt blink fra blinklysene
(afhængigt af versioner/markeder).
Oplåsningen af døre sker automatisk, hvis
brændstofafbryderen aktiveres.
fig. 13
L0F0077
fig. 14
L0F0075
25BILENS
INDRETNINGSIKKERHEDSUDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

Hvis en eller flere døre eller bagagerummet ikke er
korrekt lukket ved dørlåsningen, blinker
lysdioden hurtigt sammen med blinklysene.
Låsning af døre og bagagerum
Kort tryk på knappen
: låsning af døre,
bagagerum med tidsstyret slukning af
loftbelysningen i kabinen og enkelt blink fra
blinklysene (afhængigt af versioner/markeder).
Hvis en eller flere døre er åbne, foretages
låsningen ikke. Dette angives ved at blinklyset
blinker hurtigt (afhængigt af versioner/markeder).
Dørene låses, selv om bagagerummet er åbent.
Med hastigheder over 20 km/t sker der
automatisk låsning af dørene, hvis den specifikke
funktion er indstillet (kun versioner med
rekonfigurerbart multifunktionsdisplay).
Når dørene låses udefra (med fjernbetjeningen),
tændes lysdioden over knappen
i nogle
sekunder, hvorefter den begynder at blinke
(præventiv funktion).
Når dørene låses indefra (ved tryk på knappen
), bliver lysdioden ved med at lyse fast.Åbning af bagagerum
Tryk på knappen
for at åbne bagagerummet
på afstand.
Åbningen af bagagerummet signaleres ved, at
blinklysene blinker to gange.
Kraftige stød kan beskadige de
elektroniske komponenter i nøglen.
Nøglen bør ikke udsættes for direkte
sollys, da dette kan skade de elektroniske
komponenter.
EKSTRA NØGLER MED FJERNBETJENING
Systemet kan genkende op til 8 fjernbetjeninger.
Henvend dig til Lancias servicenet, hvis du får
brug for en ny eller ekstra nøgle med
fjernbetjening. Medbring kodekortet, gyldig
legitimation samt dokumentation for
ejerforholdet.
26BILENS
INDRETNING
SIKKERHEDSUDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

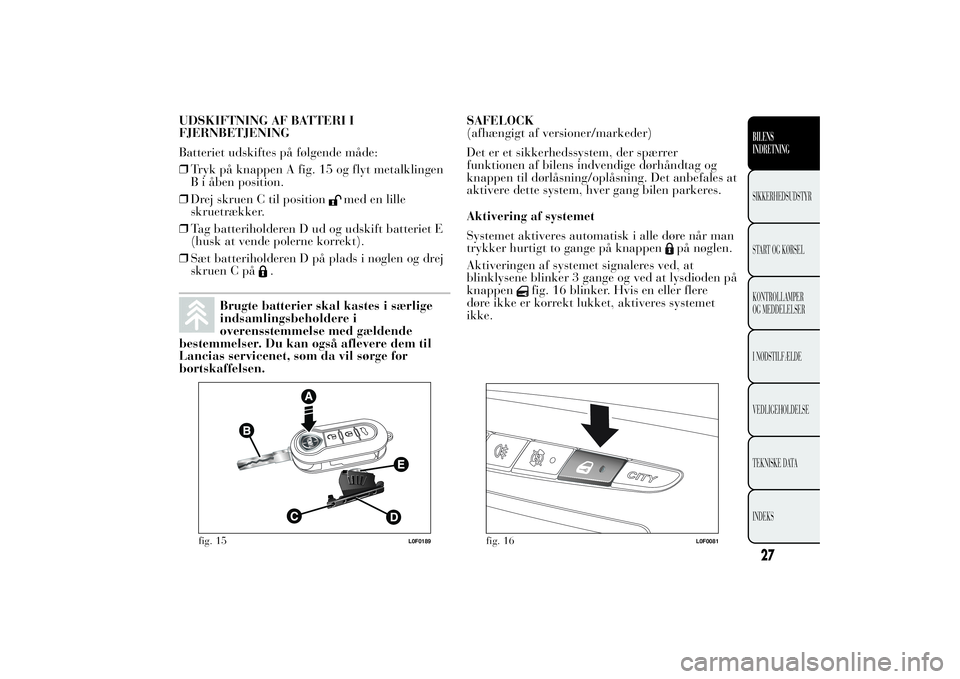

UDSKIFTNING AF BATTERI I
FJERNBETJENING
Batteriet udskiftes på følgende måde:
❒Tryk på knappen A fig. 15 og flyt metalklingen
B i åben position.
❒Drej skruen C til position
med en lille
skruetrækker.
❒Tag batteriholderen D ud og udskift batteriet E
(husk at vende polerne korrekt).
❒Sæt batteriholderen D på plads i nøglen og drej
skruen C på
.
Brugte batterier skal kastes i særlige
indsamlingsbeholdere i
overensstemmelse med gældende
bestemmelser. Du kan også aflevere dem til
Lancias servicenet, som da vil sørge for
bortskaffelsen.SAFELOCK
(afhængigt af versioner/markeder)
Det er et sikkerhedssystem, der spærrer
funktionen af bilens indvendige dørhåndtag og
knappen til dørlåsning/oplåsning. Det anbefales at
aktivere dette system, hver gang bilen parkeres.
Aktivering af systemet
Systemet aktiveres automatisk i alle døre når man
trykker hurtigt to gange på knappen
på nøglen.
Aktiveringen af systemet signaleres ved, at
blinklysene blinker 3 gange og ved at lysdioden på
knappen
fig. 16 blinker. Hvis en eller flere
døre ikke er korrekt lukket, aktiveres systemet
ikke.
fig. 15
L0F0189
fig. 16
L0F0081
27BILENS
INDRETNINGSIKKERHEDSUDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

Deaktivering af systemet
Systemet deaktiveres automatisk:
❒ved at trykke på knappen
på fjernbetjeningen
❒ved at dreje tændingsnøglen til position MAR.
BEMÆRK
Når safelock-systemet aktiveres, er
det ikke på
nogen måde muligt at
åbne dørene indefra. Overbevis dig derfor
om at der ikke er flere personer tilbage i
bilen.
TÆNDINGSLÅSNøglen har 3 forskellige stillinger fig. 17:
❒STOP: standset, nøglen kan trækkes ud,
ratlåsen aktiveres. Dele af det elektriske udstyr
(autoradio, centrallås, osv.) kan benyttes.
❒MAR: kørestilling. Alt elektrisk udstyr kan
benyttes.
❒AVV: start af motor.
Tændingslåsen er udstyret med et
sikkerhedssystem der bevirker at startmotoren
ikke kan aktiveres igen før nøglen har været drejet
tilbage på STOP.
fig. 17
L0F0102
28BILENS
INDRETNING
SIKKERHEDSUDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

BEMÆRK
Ved beskadigelse af tændingslåsen
(f.eks. tyveriforsøg), bør
man lade
funktionen kontrollere hos Lancias
servicenet, før kørslen genoptages.
BEMÆRK
Fjern altid nøglen, når du stiger ud af
bilen for at
undgå, at nogen utilsigtet
aktiverer betjeningsanordningerne. Husk at
trække håndbremsen. Hvis bilen er parkeret
på en skråning, skal den sættes i 1. gear.
Hvis bilen er parkeret på en nedadgående
skråning, skal den sættes i bakgear. Efterlad
aldrig børn i bilen uden opsyn.RATLÅS
Aktivering:Træk tændingsnøglen ud fra position
STOP, og drej rattet til det låses.
Deaktivering:Bevæg rattet let fra side til side
mens tændingsnøglen drejes frem til position
MAR.
BEMÆRK
Det er strengt forbudt at foretage
nogen form for
eftermarkedsarbejder
der medfører ændringer af styretøjet eller
ratakslen (fx montering af ekstra
tyveribeskyttelse) da dette kan influere
negativt på systemets funktion og sikkerhed,
og kan medføre bortfald af garantibeføjelser
og bevirke at betingelserne for bilens
godkendelse ikke længere er opfyldt.
BEMÆRK
Træk aldrig tændingsnøglen ud, når
bilen er i
bevægelse, da rattet derved
automatisk vil blive låst, så snart du
forsøger at dreje det. Dette gælder altid, også
under slæbning af bilen.
29BILENS
INDRETNINGSIKKERHEDSUDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

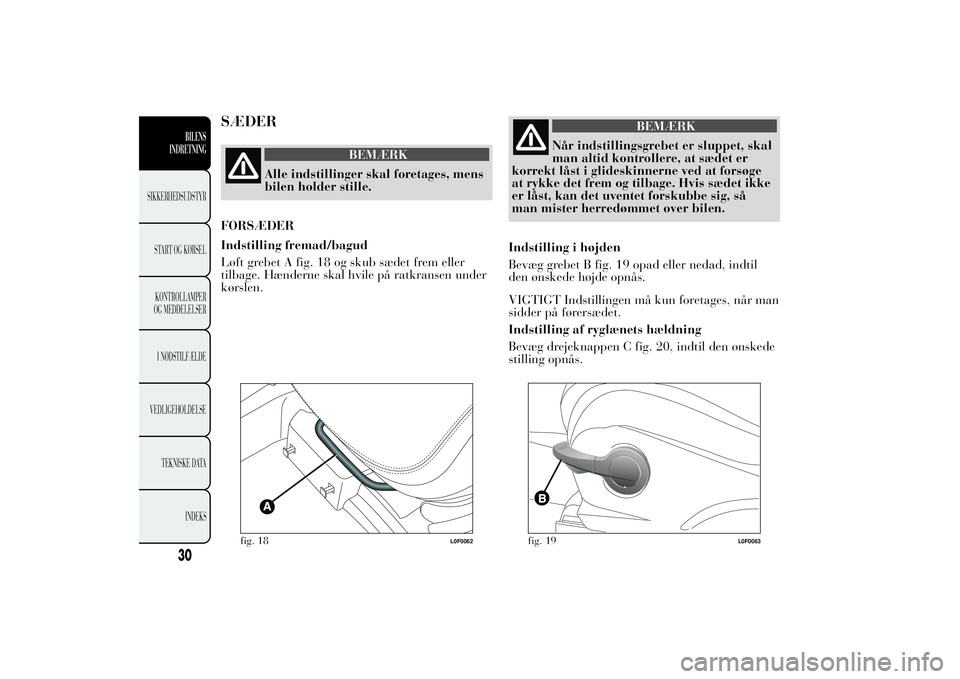

SÆDER
BEMÆRK
Alle indstillinger skal foretages, mens
bilen holder stille.
FORSÆDER
Indstilling
fremad/bagud
Løft grebet A fig. 18 og skub sædet frem eller
tilbage. Hænderne skal hvile på ratkransen under
kørslen.
BEMÆRK
Når indstillingsgrebet er sluppet, skal
man altid kontrollere,
at sædet er
korrekt låst i glideskinnerne ved at forsøge
at rykke det frem og tilbage. Hvis sædet ikke
er låst, kan det uventet forskubbe sig, så
man mister herredømmet over bilen.
Indstilling i højden
Bevæg grebet B fig. 19 opad eller nedad, indtil
den ønskede højde opnås.
VIGTIGT Indstillingen må kun foretages, når man
sidder på førersædet.
Indstilling af ryglænets hældning
Bevæg drejeknappen C fig. 20, indtil den ønskede
stilling opnås.
fig. 18
L0F0062
fig. 19
L0F0063
