2011 Lancia Ypsilon Brugs- og vedligeholdelsesvejledning (in Danish)

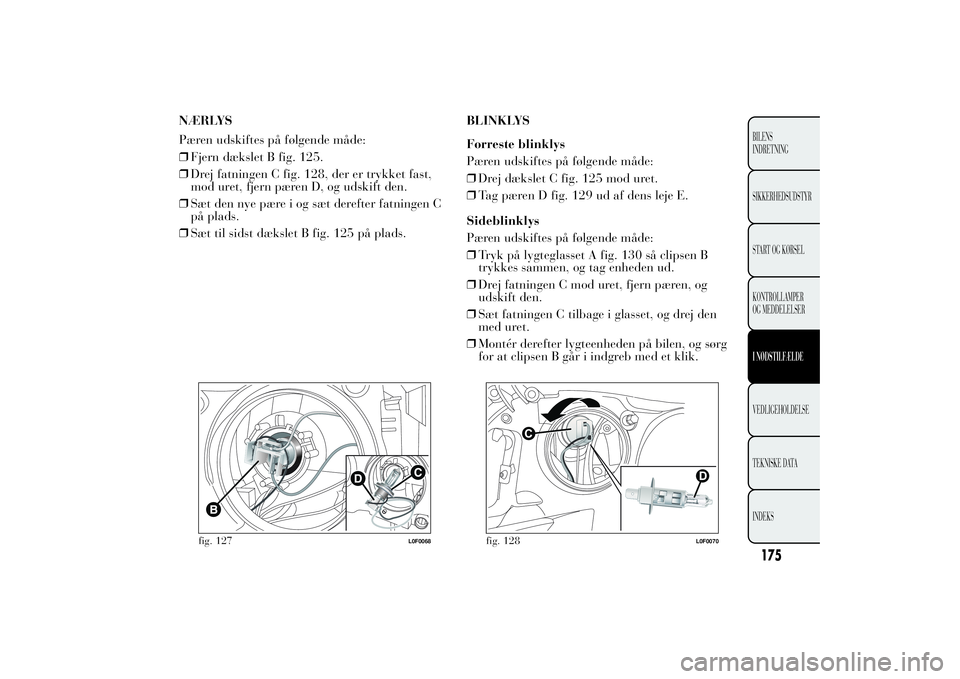

NÆRLYS
Pæren udskiftes på følgende måde:
❒Fjern dækslet B fig. 125.
❒Drej fatningen C fig. 128, der er trykket fast,
mod uret, fjern pæren D, og udskift den.
❒Sæt den nye pære i og sæt derefter fatningen C
på plads.
❒Sæt til sidst dækslet B fig. 125 på plads.BLINKLYS
Forreste blinklys
Pæren udskiftes på følgende måde:
❒Drej dækslet C fig. 125 mod uret.
❒Tag pæren D fig. 129 ud af dens leje E.
Sideblinklys
Pæren udskiftes på følgende måde:
❒Tryk på lygteglasset A fig. 130 så clipsen B
trykkes sammen, og tag enheden ud.
❒Drej fatningen C mod uret, fjern pæren, og
udskift den.
❒Sæt fatningen C tilbage i glasset, og drej den
med uret.
❒Montér derefter lygteenheden på bilen, og sørg
for at clipsen B går i indgreb med et klik.
fig. 127
L0F0068
fig. 128
L0F0070
175BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSERI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE
DATA
INDEKS

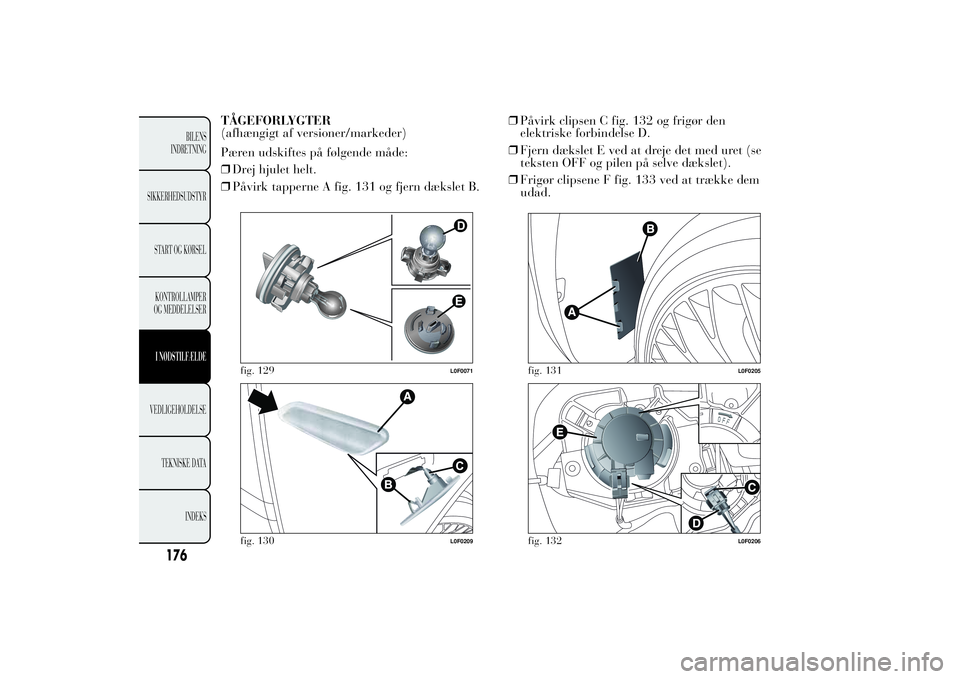

TÅGEFORLYGTER
(afhængigt af versioner/markeder)
Pæren udskiftes på følgende måde:
❒Drej hjulet helt.
❒Påvirk tapperne A fig. 131 og fjern dækslet B.❒Påvirk clipsen C fig. 132 og frigør den
elektriske forbindelse D.
❒Fjern dækslet E ved at dreje det med uret (se
teksten OFF og pilen på selve dækslet).
❒Frigør clipsene F fig. 133 ved at trække dem
udad.
fig. 129
L0F0071
fig. 130
L0F0209
fig. 131
L0F0205
fig. 132
L0F0206
176
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE
D ATA
INDEKS

❒Frigør stikket G fig. 134 og udskift pæren H.
❒Sæt den nye pære på plads og udfør
fremgangsmåden i modsat rækkefølge end
ovenfor.BAGLYGTEENHEDER
De indeholder pærer for positionslys, stoplys og
blinklys. Baklyset og tågebaglyset sidder derimod i
bagkofangeren.
Pærernes placering er fig. 135:
ABlinklysBStoplygter
BLINKLYS/STOPLYS
For at udskifte pærerne drejes fatningen i
retningenO(åben - lukket). Når pæren er
udskiftet, drejes fatningen i retningenC(lukket -
åben).
POSITIONSLYS
De er med lysdioder. Henvend dig til Lancias
servicenet angående udskiftning af disse.
3. STOPLYS
De er med lysdioder og er placeret på
bagagerummets bagklap. Henvend dig til Lancias
servicenet angående udskiftning af disse.
TÅGEBAGLYGTER
Pæren udskiftes på følgende måde:
❒På indersiden af kofangeren skal du dreje
fatningen A fig. 136 en 1/4 omgang.
fig. 133
L0F0207
fig. 134
L0F0208
177BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSERI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE
DATA
INDEKS

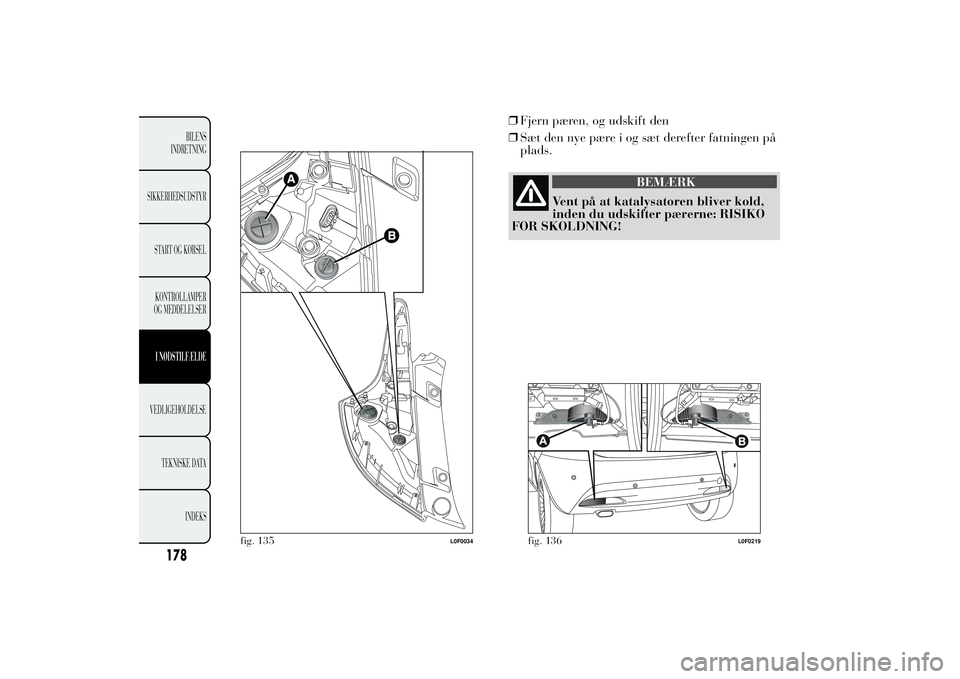

❒Fjern pæren, og udskift den
❒Sæt den nye pære i og sæt derefter fatningen på
plads.
BEMÆRK
Vent på at katalysatoren bliver kold,
inden du udskifter
pærerne: RISIKO
FOR SKOLDNING!
fig. 135
L0F0034
fig. 136
L0F0219
178
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE
D ATA
INDEKS

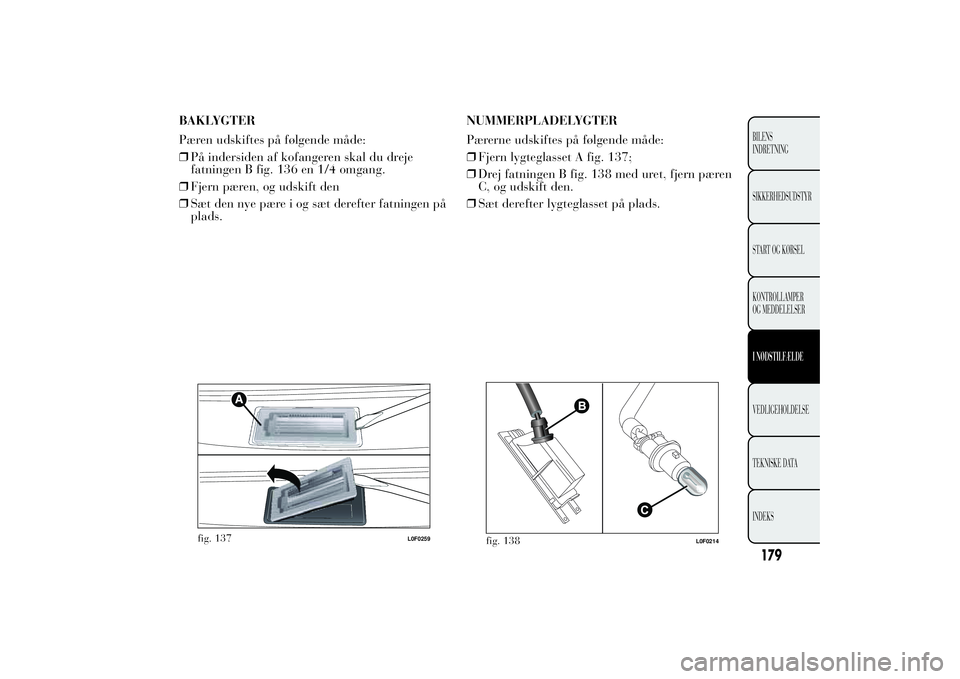

BAKLYGTER
Pæren udskiftes på følgende måde:
❒På indersiden af kofangeren skal du dreje
fatningen B fig. 136 en 1/4 omgang.
❒Fjern pæren, og udskift den
❒Sæt den nye pære i og sæt derefter fatningen på
plads.NUMMERPLADELYGTER
Pærerne udskiftes på følgende måde:
❒Fjern lygteglasset A fig. 137;
❒Drej fatningen B fig. 138 med uret, fjern pæren
C, og udskift den.
❒Sæt derefter lygteglasset på plads.
fig. 137
L0F0259
fig. 138
L0F0214
179BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSERI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE
DATA
INDEKS

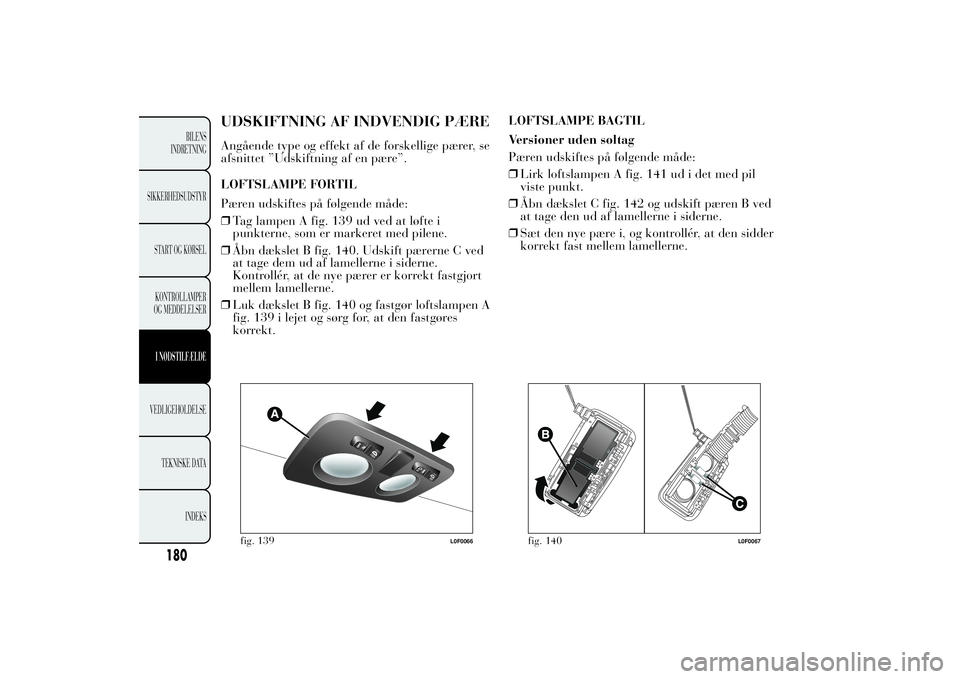

UDSKIFTNING AF INDVENDIG PÆREAngående type og effekt af de forskellige pærer, se
afsnittet ”Udskiftning af en pære”.
LOFTSLAMPE FORTIL
Pæren udskiftes på følgende måde:
❒Tag lampen A fig. 139 ud ved at løfte i
punkterne, som er markeret med pilene.
❒Åbn dækslet B fig. 140. Udskift pærerne C ved
at tage dem ud af lamellerne i siderne.
Kontrollér, at de nye pærer er korrekt fastgjort
mellem lamellerne.
❒Luk dækslet B fig. 140 og fastgør loftslampen A
fig. 139 i lejet og sørg for, at den fastgøres
korrekt.LOFTSLAMPE BAGTIL
Versioner uden soltag
Pæren udskiftes på følgende måde:
❒Lirk loftslampen A fig. 141 ud i det med pil
viste punkt.
❒Åbn dækslet C fig. 142 og udskift pæren B ved
at tage den ud af lamellerne i siderne.
❒Sæt den nye pære i, og kontrollér, at den sidder
korrekt fast mellem lamellerne.
fig. 139
L0F0066
fig. 140
L0F0067
180
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE
D ATA
INDEKS

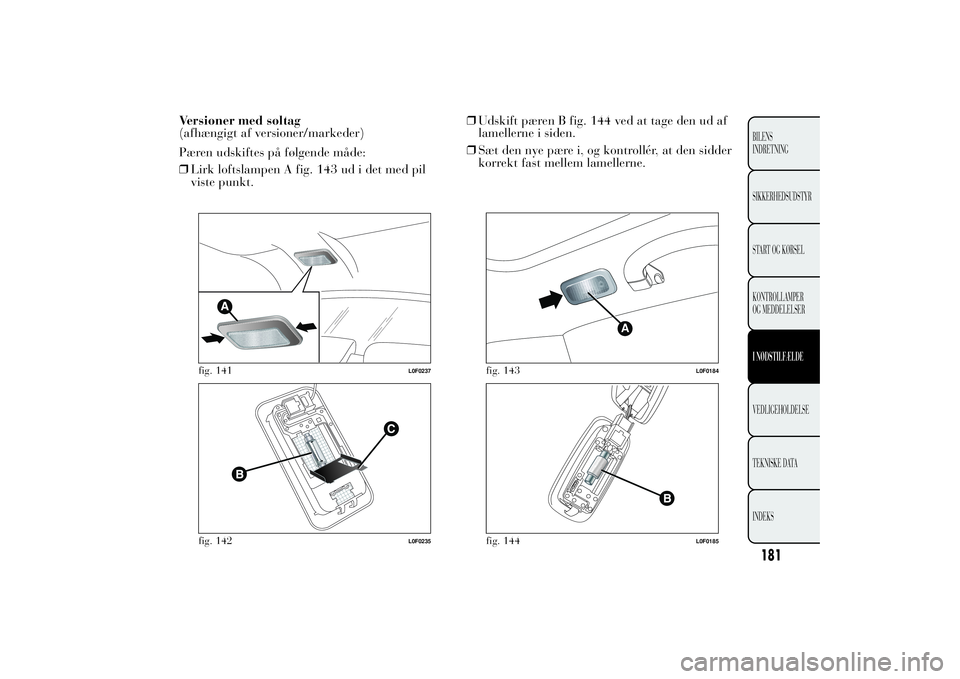

Versioner med soltag
(afhængigt af versioner/markeder)
Pæren udskiftes på følgende måde:
❒Lirk loftslampen A fig. 143 ud i det med pil
viste punkt.❒Udskift pæren B fig. 144 ved at tage den ud af
lamellerne i siden.
❒Sæt den nye pære i, og kontrollér, at den sidder
korrekt fast mellem lamellerne.
fig. 141
L0F0237
fig. 142
L0F0235
A
fig. 143
L0F0184
fig. 144
L0F0185
181BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSERI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE
DATA
INDEKS

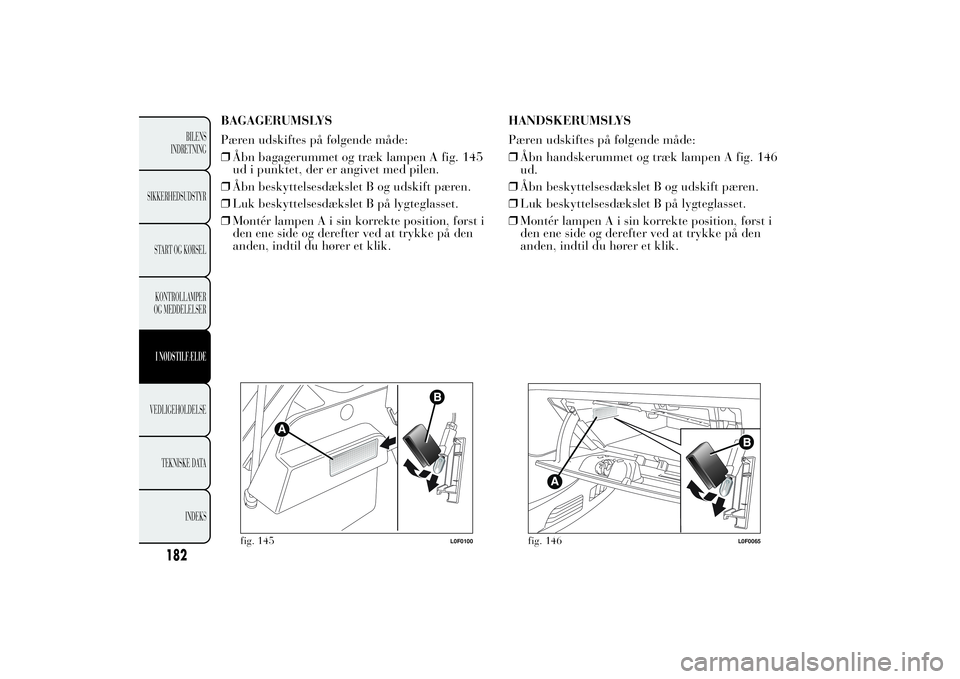

BAGAGERUMSLYS
Pæren udskiftes på følgende måde:
❒Åbn bagagerummet og træk lampen A fig. 145
ud i punktet, der er angivet med pilen.
❒Åbn beskyttelsesdækslet B og udskift pæren.
❒Luk beskyttelsesdækslet B på lygteglasset.
❒Montér lampen A i sin korrekte position, først i
den ene side og derefter ved at trykke på den
anden, indtil du hører et klik.HANDSKERUMSLYS
Pæren udskiftes på følgende måde:
❒Åbn handskerummet og træk lampen A fig. 146
ud.
❒Åbn beskyttelsesdækslet B og udskift pæren.
❒Luk beskyttelsesdækslet B på lygteglasset.
❒Montér lampen A i sin korrekte position, først i
den ene side og derefter ved at trykke på den
anden, indtil du hører et klik.
fig. 145
L0F0100
fig. 146
L0F0065
182
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE
D ATA
INDEKS
