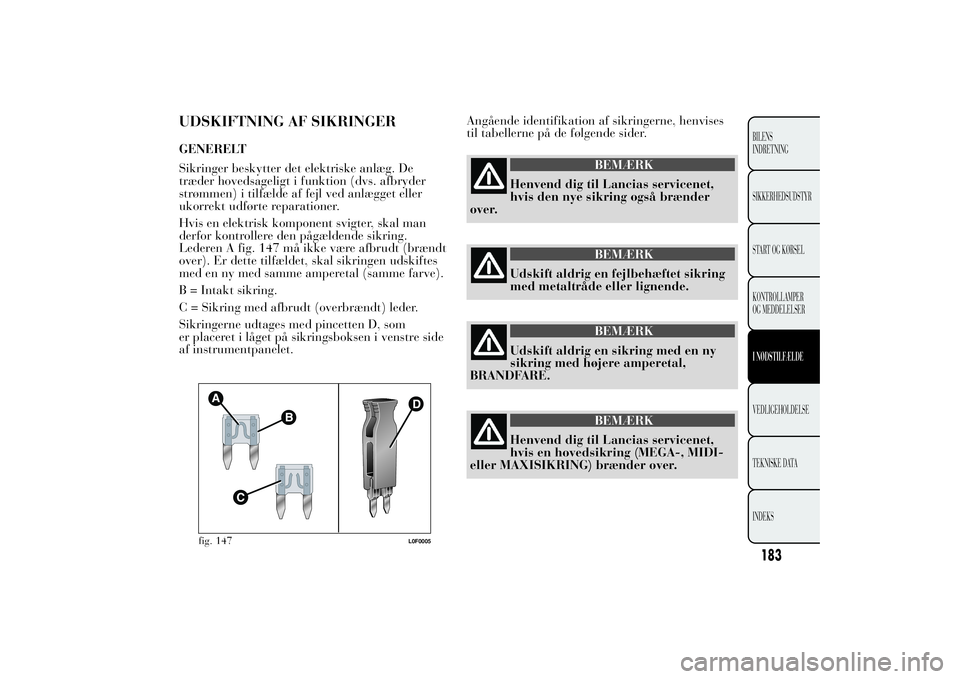

UDSKIFTNING AF SIKRINGERGENERELT
Sikringer beskytter det elektriske anlæg. De
træder hovedsageligt i funktion (dvs. afbryder
strømmen) i tilfælde af fejl ved anlægget eller
ukorrekt udførte reparationer.
Hvis en elektrisk komponent svigter, skal man
derfor kontrollere den pågældende sikring.
Lederen A fig. 147 må ikke være afbrudt (brændt
over). Er dette tilfældet, skal sikringen udskiftes
med en ny med samme amperetal (samme farve).
B = Intakt sikring.
C = Sikring med afbrudt (overbrændt) leder.
Sikringerne udtages med pincetten D, som
er placeret i låget på sikringsboksen i venstre side
af instrumentpanelet.Angående identifikation af sikringerne, henvises
til tabellerne på de følgende sider.
BEMÆRK
Henvend dig til Lancias servicenet,
hvis den nye
sikring også brænder
over.
BEMÆRK
Udskift aldrig en fejlbehæftet sikring
med metaltråde eller
lignende.
BEMÆRK
Udskift aldrig en sikring med en ny
sikring med højere
amperetal,
BRANDFARE.
BEMÆRK
Henvend dig til Lancias servicenet,
hvis en hovedsikring
(MEGA-, MIDI-
eller MAXISIKRING) brænder over.
fig. 147
L0F0005
183BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSERI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE
DATA
INDEKS
Page 186 of 299

BEMÆRK
Inden en sikring udskiftes, skal man
slukke for alt
elektrisk udstyr og
trække tændingsnøglen ud.
BEMÆRK
Hvis en hovedsikring til
sikkerhedssystemerne (airbag,
bremsesystem), drivaggregat
(motor, gear)
eller styresystemet griber ind, skal man
henvende sig til Lancias servicenet.

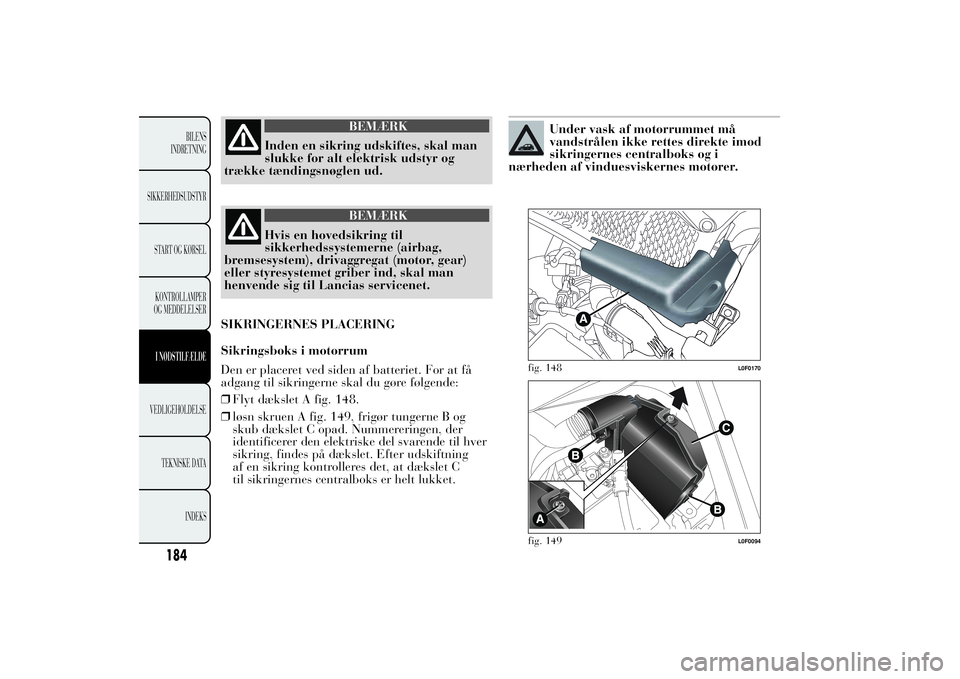

SIKRINGERNES PLACERING
Sikringsboks i motorrum
Den er placeret ved siden af batteriet. For at få
adgang til sikringerne skal du gøre følgende:
❒Flyt dækslet A fig. 148.
❒løsn skruen A fig. 149, frigør tungerne B og
skub dækslet C opad. Nummereringen, der
identificerer den elektriske del svarende til hver
sikring, findes på dækslet. Efter udskiftning
af en sikring kontrolleres det, at dækslet C
til sikringernes centralboks er helt lukket.
Under vask af motorrummet må
vandstrålen ikke rettes direkte imod
sikringernes centralboks og i
nærheden af vinduesviskernes motorer.
fig. 148
L0F0170
fig. 149
L0F0094
184
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE
D ATA
INDEKS
Page 187 of 299
.
fig. 150
L0F0210
185BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSERI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE
DATA
INDEKS
Page 188 of 299

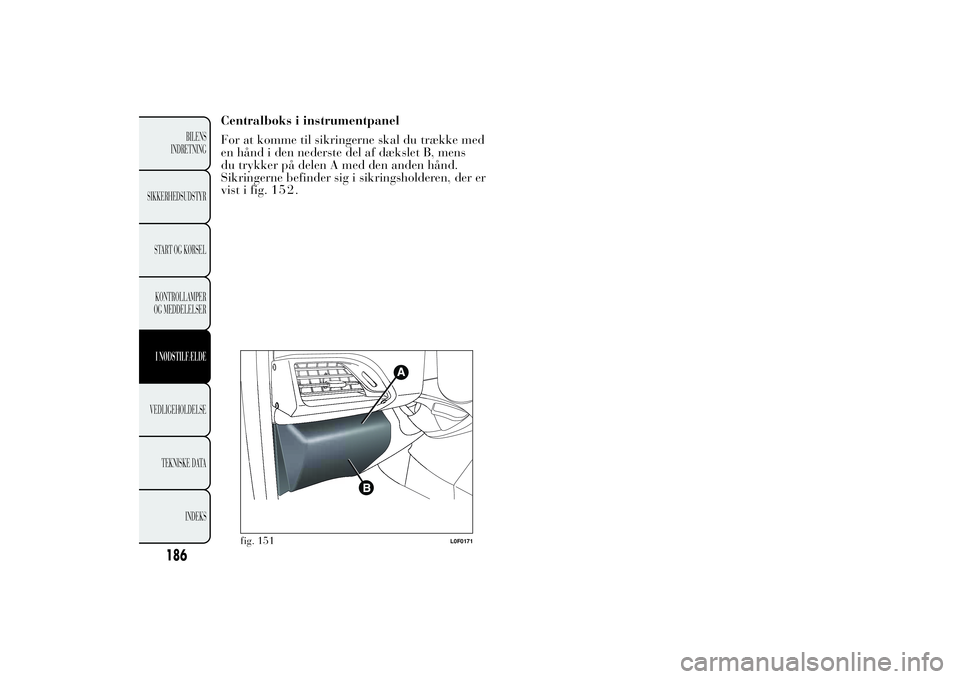

Centralboks i instrumentpanel
For at komme til sikringerne skal du trække med
en hånd i den nederste del af dækslet B, mens
du trykker på delen A med den anden hånd.
Sikringerne befinder sig i sikringsholderen, der er
vist i fig. .
fig. 151
L0F0171
186
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE
D ATA
INDEKS
152
Page 189 of 299
.
fig. 152
L0F0172
187BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSERI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE
DATA
INDEKS
Page 190 of 299

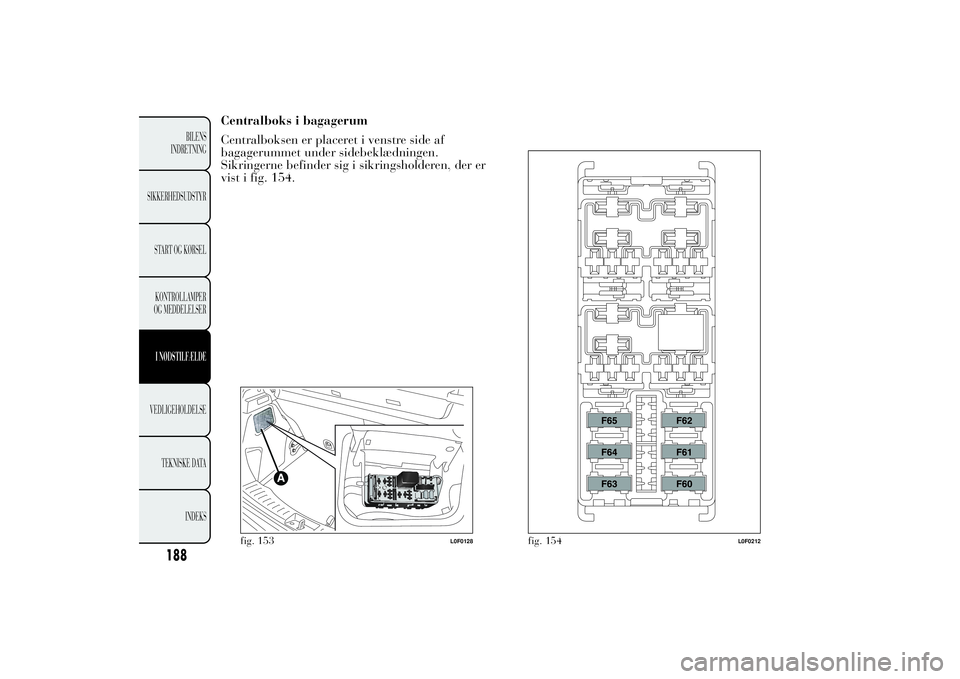

Centralboks i bagagerum
Centralboksen er placeret i venstre side af
bagagerummet under sidebeklædningen.
Sikringerne befinder sig i sikringsholderen, der er
vist i fig. 154.
fig. 153
L0F0128
fig. 154
L0F0212
188
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE
D ATA
INDEKS
Page 191 of 299
SIKRINGSTABELCentralboks i motorrum SIKRING AMPERE
BCM F01 60
RDU F02 50
Tænding af kommutator F03 20
BSM1 (pumpe) F04 40
EPS F05 70
Elektrisk motorkølerventilator med én hastighed
(opvarmede motorer)F06 20
Elektrisk motorkølerventilator med to hastigheder/
Lav hastighed elektrisk motorkølerventilator
(motorer med konditionering)F06 30
Elektrisk motorkølerventilator med høj hastighed F07 40
Tågeforlygter F08 30
Lygtevaskerpumpe F09 20
Horn F10 15
Motorstyringssystem (sekundære belastninger) F11 10
Fjernlys F14 15
Motor for soltag F15 20
+15 ECM/relæ T10 F16 7,5
ECM primære belastninger (versioner 0.9 TwinAir
85hk/1.2 8V 69hk)F17 10
'+30 ECM/relæ T09 F18 5
189BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSERI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE
DATA
INDEKS
Page 192 of 299
Centralboks i motorrum SIKRING AMPERE
Brændstofpumpe F19 15
Elbagrude/afrimningssystem til spejle F20 30
Airconditionanlæggets kompressor F21 7,5
Forsyning fra hovedrelæ SCM til ECU (versioner 0.9
TwinAir 85hk/1.3 16V Multijet)F22 15
Forsyning fra hovedrelæ SCM til ECM (versioner 1.2
8V 69hk)F22 10
BSM 9.0 (ECU, ventiler) F23 20
BSM 9.0/NGE (+15 INT) F24 7,5
Styreenhed til foropvarmning af tændrør (versioner
1.3 16V Multijet)F81 60
Elektrisk blæser for kabinen F82 40
Forreste strømudtag (med eller uden cigarettænder) F85 15
Sensor for batteriets opladningsgrad F87 5+15 = positiv pol under nøgle
+30 = positiv pol direkte batteri (ikke undernøgle)
