2011 Hyundai H-1 (Grand Starex) Betriebsanleitung (in German)

23
Ihr Fahrzeug im Überblick
ARMATURENBRETT IM ÜBERBLICK
1. Kombiinstrument ...............................4-34
2. Licht- & Blinkerschalter .....................4-51
3. Hupe .................................................4-29
4. Wischer-/Wascherschalter ................4-56
5. Audio-Shalter im Lenkrad* ................4-85
6. Fahrerairbag vorn* ............................3-40
7. Zündschloss........................................5-4
8. Digitale Zeituhr* ................................4-81
9. Audio* ...............................................4-84
10. Warnblinkerschalter ..................4-51/6-2
11. Klimaregelsystem* ..........................4-63
12. Feststellbrems.................................5-22
13. Wählhebel .................................5-9/5-12
14. Anschlüsse für Aux,USB und iPod* ................................4-86
15. Beifahrerairbag vorn* ......................3-40
16. Handschuhfach ...............................4-77* ausstattungsabhängig
OTQ027002G
B020000BTQ

Ihr Fahrzeug im Überblick
4
2

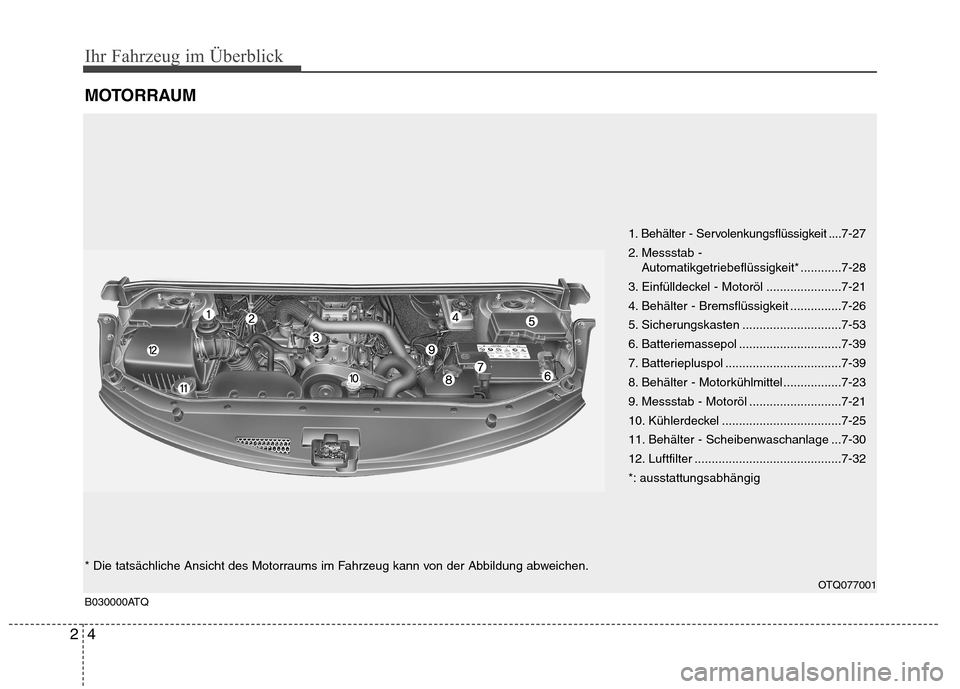

MOTORRAUM
B030000ATQ
1. Behälter - Servolenkungsflüssigkeit .... 7-27
2. Messstab - Automatikgetriebeflüssigkeit* ............7-28
3. Einfülldeckel - Motoröl ......................7-21
4. Behälter - Bremsflüssigkeit ...............7-26
5. Sicherungskasten .............................7-53
6. Batteriemassepol ..............................7-39
7. Batteriepluspol ..................................7-39
8. Behälter - Motorkühlmittel.................7-23
9. Messstab - Motoröl ...........................7-21
10. Kühlerdeckel ...................................7-25
11. Behälter - Scheibenwaschanlage ...7-30
12. Luftfilter ...........................................7-32
*: ausstattungsabhängig
OTQ077001
* Die tatsächliche Ansicht des Motorraums im Fahrzeug kann von der Abbildung abweichen.

3

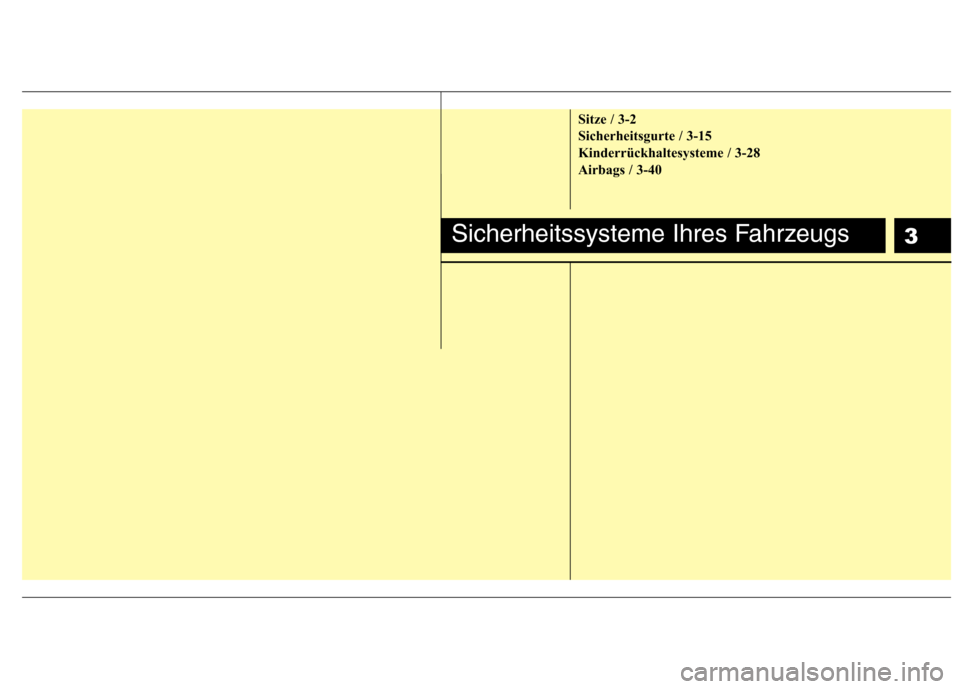

Sitze / 3-2
Sicherheitsgurte / 3-15
Kinderrückhaltesysteme / 3-28
Airbags / 3-40
Sicherheitssysteme Ihres Fahrzeugs

Sicherheitssysteme Ihres Fahrzeugs
2
3

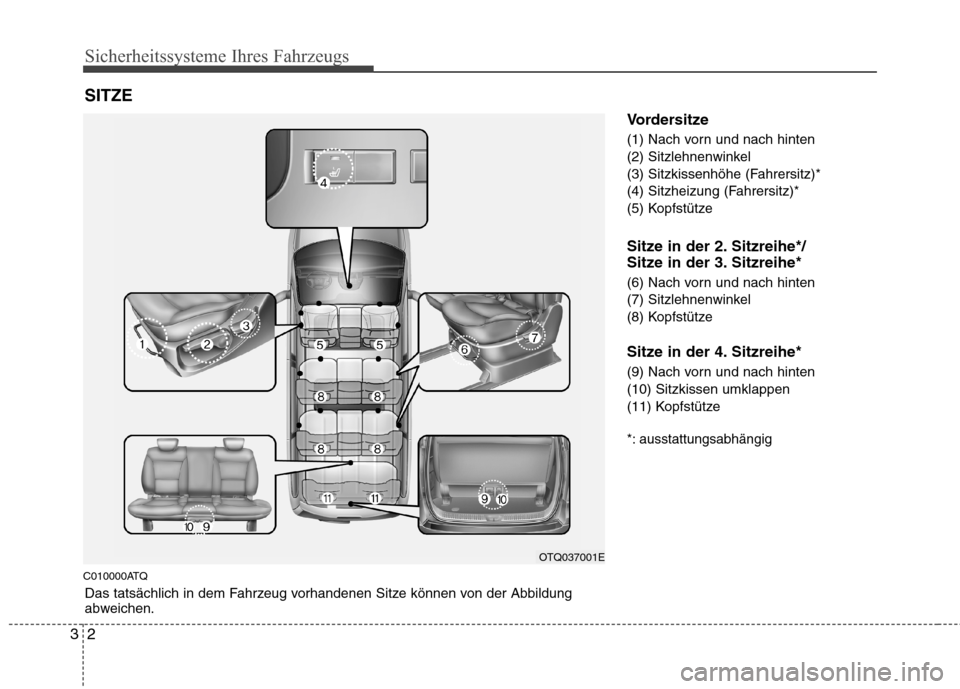

C010000ATQ Vordersitze
(1) Nach vorn und nach hinten
(2) Sitzlehnenwinkel
(3) Sitzkissenhöhe (Fahrersitz)*
(4) Sitzheizung (Fahrersitz)*
(5) Kopfstütze
Sitze in der 2. Sitzreihe*/
Sitze in der 3. Sitzreihe*
(6) Nach vorn und nach hinten
(7) Sitzlehnenwinkel
(8) Kopfstütze
Sitze in der 4. Sitzreihe*
(9) Nach vorn und nach hinten (10) Sitzkissen umklappen
(11) Kopfstütze
*: ausstattungsabhängig
SITZE
OTQ037001E
Das tatsächlich in dem Fahrzeug vorhandenen Sitze können von der Abbildung
abweichen.

33
Sicherheitssysteme Ihres Fahrzeugs

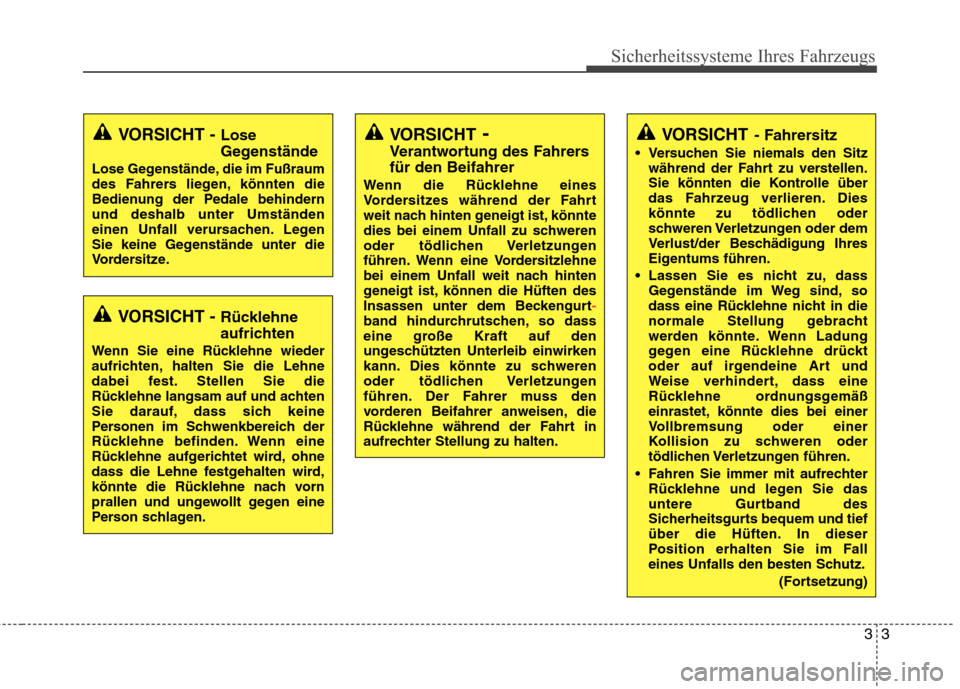

VORSICHT- Fahrersitz
• Versuchen Sie niemals den Sitz während der Fahrt zu verstellen.
Sie könnten die Kontrolle über
das Fahrzeug verlieren. Dies
könnte zu tödlichen oder
schweren Verletzungen oder dem
Verlust/der Beschädigung Ihres
Eigentums führen.
Lassen Sie es nicht zu, dass Gegenstände im Weg sind, so
dass eine Rücklehne nicht in die
normale Stellung gebracht
werden könnte. Wenn Ladung
gegen eine Rücklehne drückt
oder auf irgendeine Art und
Weise verhindert, dass eine
Rücklehne ordnungsgemäß
einrastet, könnte dies bei einer
Vollbremsung oder einer
Kollision zu schweren oder
tödlichen Verletzungen führen.
Fahren Sie immer mit aufrechter Rücklehne und legen Sie das
untere Gurtband des
Sicherheitsgurts bequem und tief
über die Hüften. In dieser
Position erhalten Sie im Fall
eines Unfalls den besten Schutz.
(Fortsetzung)
VORSICHT - Rücklehne
aufrichten
Wenn Sie eine Rücklehne wieder
aufrichten, halten Sie die Lehne
dabei fest. Stellen Sie die
Rücklehne langsam auf und achten
Sie darauf, dass sich keine
Personen im Schwenkbereich der
Rücklehne befinden. Wenn eine
Rücklehne aufgerichtet wird, ohne
dass die Lehne festgehalten wird,
könnte die Rücklehne nach vorn
prallen und ungewollt gegen eine
Person schlagen.
VORSICHT - Lose
Gegenstände
Lose Gegenstände, die im Fußraum
des Fahrers liegen, könnten die
Bedienung der Pedale behindernund deshalb unter Umständen
einen Unfall verursachen. Legen
Sie keine Gegenstände unter die
Vordersitze.VORSICHT -
Verantwortung des Fahrers für den Beifahrer
Wenn die Rücklehne eines
Vordersitzes während der Fahrt
weit nach hinten geneigt ist, könnte
dies bei einem Unfall zu schweren
oder tödlichen Verletzungen
führen. Wenn eine Vordersitzlehne
bei einem Unfall weit nach hinten
geneigt ist, können die Hüften des
Insassen unter dem Beckengurt
-band hindurchrutschen, so dass
eine große Kraft auf den
ungeschützten Unterleib einwirken
kann. Dies könnte zu schweren
oder tödlichen Verletzungen
führen. Der Fahrer muss den
vorderen Beifahrer anweisen, die
Rücklehne während der Fahrt in
aufrechter Stellung zu halten.

Sicherheitssysteme Ihres Fahrzeugs
4
3

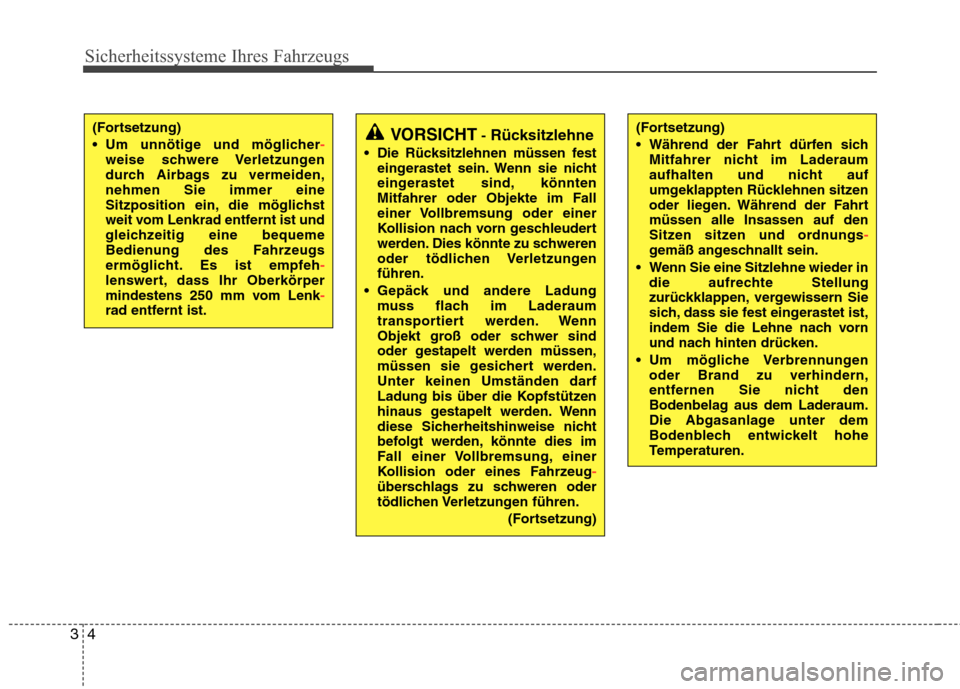

VORSICHT -Rücksitzlehne
Die Rücksitzlehnen müssen fest eingerastet sein. Wenn sie nicht
eingerastet sind, könnten
Mitfahrer oder Objekte im Fall
einer Vollbremsung oder einer
Kollision nach vorn geschleudert
werden. Dies könnte zu schweren
oder tödlichen Verletzungenführen.
Gepäck und andere Ladung muss flach im Laderaum
transportiert werden. Wenn
Objekt groß oder schwer sind
oder gestapelt werden müssen,
müssen sie gesichert werden.Unter keinen Umständen darf
Ladung bis über die Kopfstützen
hinaus gestapelt werden. Wenn
diese Sicherheitshinweise nicht
befolgt werden, könnte dies im
Fall einer Vollbremsung, einer
Kollision oder eines Fahrzeug
-überschlags zu schweren oder
tödlichen Verletzungen führen.
(Fortsetzung)
(Fortsetzung)
Während der Fahrt dürfen sichMitfahrer nicht im Laderaum
aufhalten und nicht auf
umgeklappten Rücklehnen sitzen
oder liegen. Während der Fahrtmüssen alle Insassen auf den
Sitzen sitzen und ordnungs
-gemäß angeschnallt sein.
Wenn Sie eine Sitzlehne wieder in die aufrechte Stellung
zurückklappen, vergewissern Sie
sich, dass sie fest eingerastet ist,
indem Sie die Lehne nach vorn
und nach hinten drücken.
Um mögliche Verbrennungen oder Brand zu verhindern,
entfernen Sie nicht den
Bodenbelag aus dem Laderaum.
Die Abgasanlage unter dem
Bodenblech entwickelt hohe
Temperaturen.
(Fortsetzung)
Um unnötige und möglicher
-weise schwere Verletzungen
durch Airbags zu vermeiden,nehmen Sie immer eine
Sitzposition ein, die möglichst
weit vom Lenkrad entfernt ist und
gleichzeitig eine bequeme
Bedienung des Fahrzeugs
ermöglicht. Es ist empfeh
-lenswert, dass Ihr Oberkörper
mindestens 250 mm vom Lenk-rad entfernt ist.

35
Sicherheitssysteme Ihres Fahrzeugs

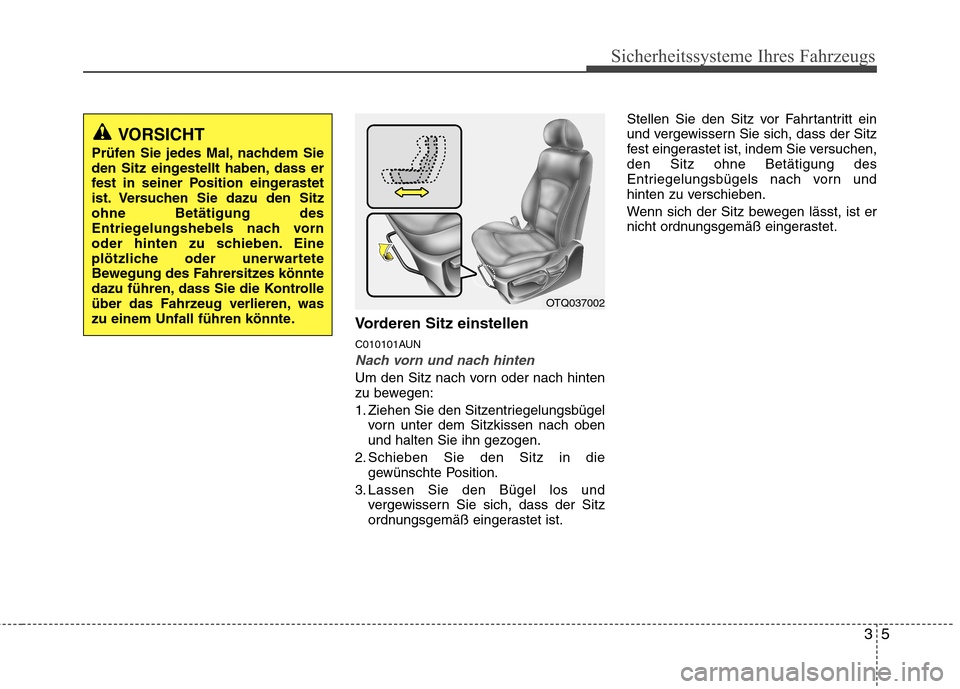

Vorderen Sitz einstellen
C010101AUN
Nach vorn und nach hinten
Um den Sitz nach vorn oder nach hinten
zu bewegen:
1. Ziehen Sie den Sitzentriegelungsbügelvorn unter dem Sitzkissen nach oben
und halten Sie ihn gezogen.
2. Schieben Sie den Sitz in die gewünschte Position.
3. Lassen Sie den Bügel los und vergewissern Sie sich, dass der Sitz
ordnungsgemäß eingerastet ist. Stellen Sie den Sitz vor Fahrtantritt ein
und vergewissern Sie sich, dass der Sitz
fest eingerastet ist, indem Sie versuchen,den Sitz ohne Betätigung des
Entriegelungsbügels nach vorn und
hinten zu verschieben.
Wenn sich der Sitz bewegen lässt, ist er
nicht ordnungsgemäß eingerastet.
VORSICHT
Prüfen Sie jedes Mal, nachdem Sie
den Sitz eingestellt haben, dass er
fest in seiner Position eingerastet
ist. Versuchen Sie dazu den Sitzohne Betätigung des
Entriegelungshebels nach vorn
oder hinten zu schieben. Eine
plötzliche oder unerwartete
Bewegung des Fahrersitzes könnte
dazu führen, dass Sie die Kontrolle
über das Fahrzeug verlieren, was
zu einem Unfall führen könnte.
OTQ037002

Sicherheitssysteme Ihres Fahrzeugs
6
3
C010102AUN

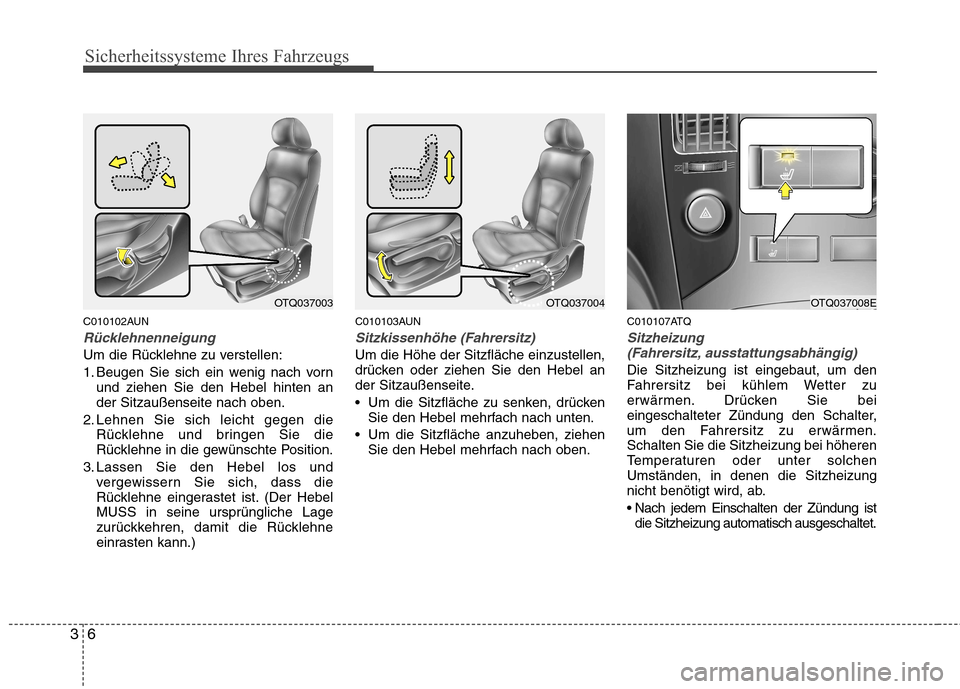

Rücklehnenneigung
Um die Rücklehne zu verstellen:
1. Beugen Sie sich ein wenig nach vorn
und ziehen Sie den Hebel hinten an der Sitzaußenseite nach oben.
2. Lehnen Sie sich leicht gegen die Rücklehne und bringen Sie die
Rücklehne in die gewünschte Position.
3. Lassen Sie den Hebel los und vergewissern Sie sich, dass die
Rücklehne eingerastet ist. (Der HebelMUSS in seine ursprüngliche Lage
zurückkehren, damit die Rücklehne
einrasten kann.) C010103AUN
Sitzkissenhöhe (Fahrersitz)
Um die Höhe der Sitzfläche einzustellen,
drücken oder ziehen Sie den Hebel an
der Sitzaußenseite.
Um die Sitzfläche zu senken, drücken
Sie den Hebel mehrfach nach unten.
Um die Sitzfläche anzuheben, ziehen Sie den Hebel mehrfach nach oben. C010107ATQ
Sitzheizung
(Fahrersitz, ausstattungsabhängig)
Die Sitzheizung ist eingebaut, um den
Fahrersitz bei kühlem Wetter zu
erwärmen. Drücken Sie bei
eingeschalteter Zündung den Schalter,
um den Fahrersitz zu erwärmen.Schalten Sie die Sitzheizung bei höheren
Temperaturen oder unter solchenUmständen, in denen die Sitzheizung
nicht benötigt wird, ab.
die Sitzheizung automatisch ausgeschaltet.
OTQ037004OTQ037008EOTQ037003
