2011 Hyundai H-1 (Grand Starex) Betriebsanleitung (in German)

Ausstattung Ihres Fahrzeugs
102
4

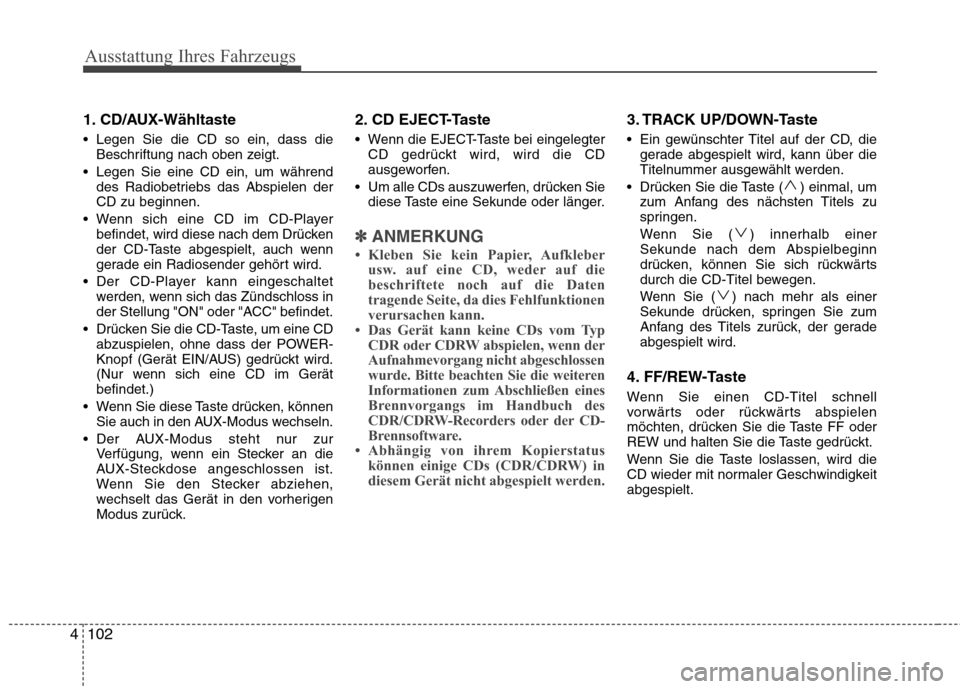

1. CD/AUX-Wähltaste
Legen Sie die CD so ein, dass die
Beschriftung nach oben zeigt.
Legen Sie eine CD ein, um während des Radiobetriebs das Abspielen der CD zu beginnen.
Wenn sich eine CD im CD-Player befindet, wird diese nach dem Drücken
der CD-Taste abgespielt, auch wenn
gerade ein Radiosender gehört wird.
Der CD-Player kann eingeschaltet werden, wenn sich das Zündschloss in
der Stellung "ON" oder "ACC" befindet.
Drücken Sie die CD-Taste, um eine CD abzuspielen, ohne dass der POWER-
Knopf (Gerät EIN/AUS) gedrückt wird.
(Nur wenn sich eine CD im Gerätbefindet.)
Wenn Sie diese Taste drücken, können Sie auch in den AUX-Modus wechseln.
Der AUX-Modus steht nur zur Verfügung, wenn ein Stecker an die
AUX-Steckdose angeschlossen ist.
Wenn Sie den Stecker abziehen,
wechselt das Gerät in den vorherigen
Modus zurück. 2. CD EJECT-Taste
Wenn die EJECT-Taste bei eingelegter
CD gedrückt wird, wird die CD
ausgeworfen.
Um alle CDs auszuwerfen, drücken Sie diese Taste eine Sekunde oder länger.
✽✽ ANMERKUNG
 Kleben Sie kein Papier, Aufkleber usw. auf eine CD, weder auf die
beschriftete noch auf die Daten
tragende Seite, da dies Fehlfunktionen
verursachen kann.
 Das Gerät kann keine CDs vom Typ CDR oder CDRW abspielen, wenn der
Aufnahmevorgang nicht abgeschlossen
wurde. Bitte beachten Sie die weiteren
Informationen zum Abschließen eines
Brennvorgangs im Handbuch des
CDR/CDRW-Recorders oder der CD-
Brennsoftware.
 Abhängig von ihrem Kopierstatus können einige CDs (CDR/CDRW) in
diesem Gerät nicht abgespielt werden.
3. TRACK UP/DOWN-Taste
Ein gewünschter Titel auf der CD, diegerade abgespielt wird, kann über die
Titelnummer ausgewählt werden.
Drücken Sie die Taste ( ) einmal, um zum Anfang des nächsten Titels zu
springen.
Wenn Sie ( ) innerhalb einer Sekunde nach dem Abspielbeginn
drücken, können Sie sich rückwärts
durch die CD-Titel bewegen.
Wenn Sie ( ) nach mehr als einer
Sekunde drücken, springen Sie zum
Anfang des Titels zurück, der geradeabgespielt wird.
4. FF/REW-Taste
Wenn Sie einen CD-Titel schnell
vorwärts oder rückwärts abspielen
möchten, drücken Sie die Taste FF oder
REW und halten Sie die Taste gedrückt.
Wenn Sie die Taste loslassen, wird die
CD wieder mit normaler Geschwindigkeitabgespielt.

4103
Ausstattung Ihres Fahrzeugs

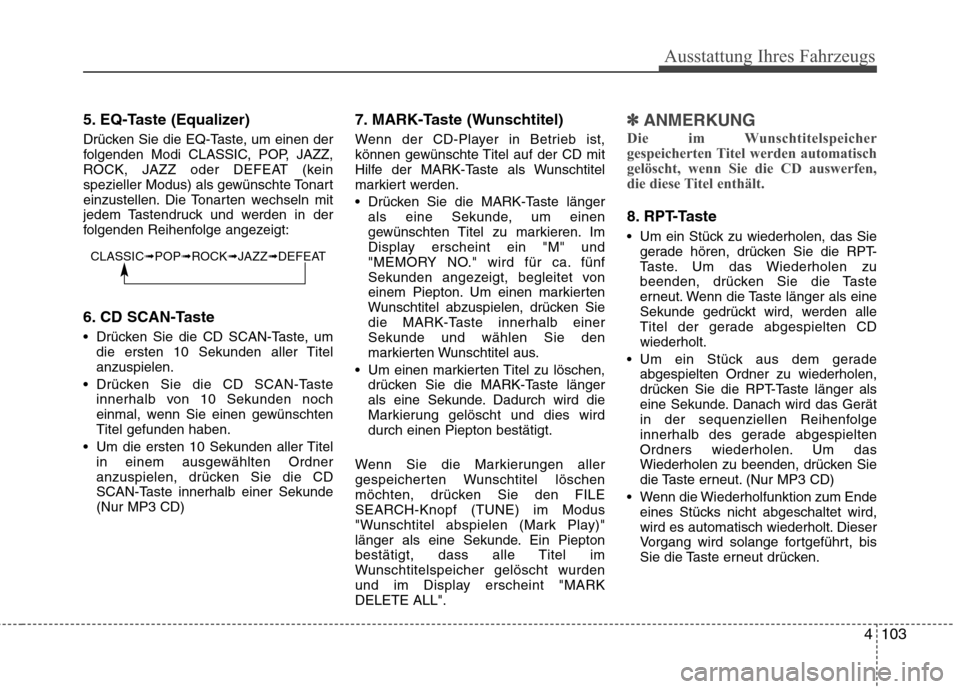

5. EQ-Taste (Equalizer)
Drücken Sie die EQ-Taste, um einen der
folgenden Modi CLASSIC, POP, JAZZ,
ROCK, JAZZ oder DEFEAT (kein
spezieller Modus) als gewünschte Tonart
einzustellen. Die Tonarten wechseln mit
jedem Tastendruck und werden in der
folgenden Reihenfolge angezeigt:
6. CD SCAN-Taste
Drücken Sie die CD SCAN-Taste, umdie ersten 10 Sekunden aller Titel anzuspielen.
Drücken Sie die CD SCAN-Taste innerhalb von 10 Sekunden noch
einmal, wenn Sie einen gewünschtenTitel gefunden haben.
Um die ersten 10 Sekunden aller Titel in einem ausgewählten Ordner
anzuspielen, drücken Sie die CD
SCAN-Taste innerhalb einer Sekunde(Nur MP3 CD) 7. MARK-Taste (Wunschtitel)
Wenn der CD-Player in Betrieb ist,
können gewünschte Titel auf der CD mit
Hilfe der MARK-Taste als Wunschtitel
markiert werden.
Drücken Sie die MARK-Taste länger
als eine Sekunde, um einen
gewünschten Titel zu markieren. Im
Display erscheint ein "M" und
"MEMORY NO." wird für ca. fünf
Sekunden angezeigt, begleitet von
einem Piepton. Um einen markierten
Wunschtitel abzuspielen, drücken Sie
die MARK-Taste innerhalb einerSekunde und wählen Sie den
markierten Wunschtitel aus.
Um einen markierten Titel zu löschen, drücken Sie die MARK-Taste länger
als eine Sekunde. Dadurch wird die
Markierung gelöscht und dies wirddurch einen Piepton bestätigt.
Wenn Sie die Markierungen aller
gespeicherten Wunschtitel löschen
möchten, drücken Sie den FILESEARCH-Knopf (TUNE) im Modus
"Wunschtitel abspielen (Mark Play)"
länger als eine Sekunde. Ein Piepton
bestätigt, dass alle Titel im
Wunschtitelspeicher gelöscht wurden
und im Display erscheint "MARKDELETE ALL".✽✽ ANMERKUNG
Die im Wunschtitelspeicher
gespeicherten Titel werden automatisch
gelöscht, wenn Sie die CD auswerfen,
die diese Titel enthält.
8. RPT-Taste
Um ein Stück zu wiederholen, das Sie gerade hören, drücken Sie die RPT-
Taste. Um das Wiederholen zu
beenden, drücken Sie die Taste
erneut. Wenn die Taste länger als eine
Sekunde gedrückt wird, werden alle
Titel der gerade abgespielten CDwiederholt.
Um ein Stück aus dem gerade abgespielten Ordner zu wiederholen,
drücken Sie die RPT-Taste länger als
eine Sekunde. Danach wird das Gerät
in der sequenziellen Reihenfolge
innerhalb des gerade abgespielten
Ordners wiederholen. Um das
Wiederholen zu beenden, drücken Sie
die Taste erneut. (Nur MP3 CD)
Wenn die Wiederholfunktion zum Ende eines Stücks nicht abgeschaltet wird,
wird es automatisch wiederholt. Dieser
Vorgang wird solange fortgeführt, bis
Sie die Taste erneut drücken.
CLASSIC ➟POP ➟ROCK ➟JAZZ ➟DEFEAT

Ausstattung Ihres Fahrzeugs
104
4

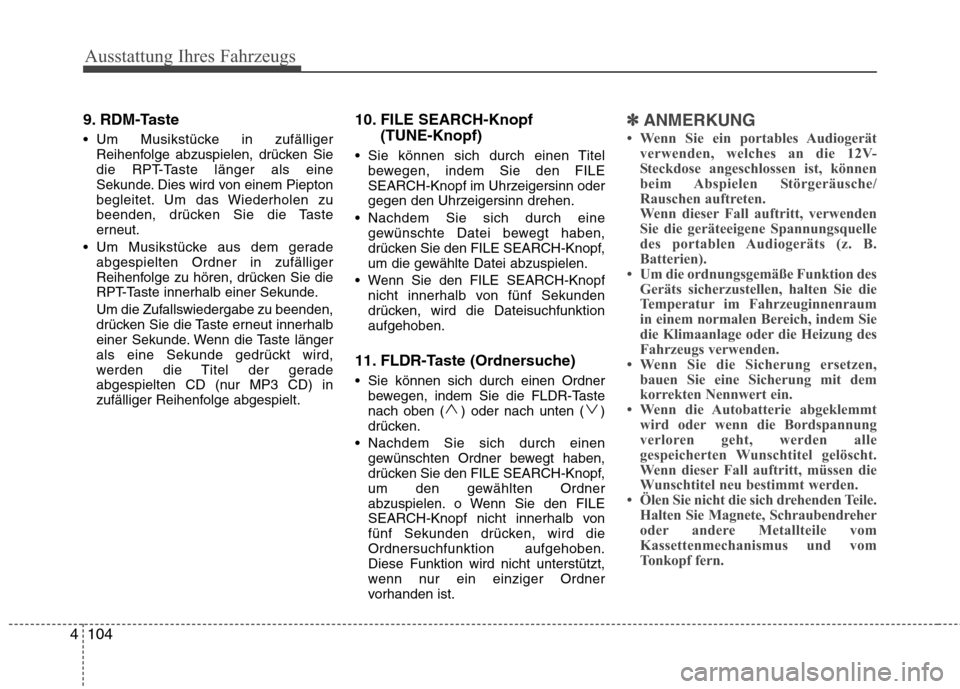

9. RDM-Taste
Um Musikstücke in zufälliger
Reihenfolge abzuspielen, drücken Sie
die RPT-Taste länger als eine
Sekunde. Dies wird von einem Piepton
begleitet. Um das Wiederholen zu
beenden, drücken Sie die Taste
erneut.
Um Musikstücke aus dem gerade abgespielten Ordner in zufälliger
Reihenfolge zu hören, drücken Sie die
RPT-Taste innerhalb einer Sekunde.
Um die Zufallswiedergabe zu beenden,
drücken Sie die Taste erneut innerhalb
einer Sekunde. Wenn die Taste länger
als eine Sekunde gedrückt wird,
werden die Titel der gerade
abgespielten CD (nur MP3 CD) in
zufälliger Reihenfolge abgespielt. 10. FILE SEARCH-Knopf
(TUNE-Knopf)
Sie können sich durch einen Titel bewegen, indem Sie den FILE
SEARCH-Knopf im Uhrzeigersinn oder
gegen den Uhrzeigersinn drehen.
Nachdem Sie sich durch eine gewünschte Datei bewegt haben,
drücken Sie den FILE SEARCH-Knopf,
um die gewählte Datei abzuspielen.
Wenn Sie den FILE SEARCH-Knopf nicht innerhalb von fünf Sekunden
drücken, wird die Dateisuchfunktionaufgehoben.
11. FLDR-Taste (Ordnersuche)
Sie können sich durch einen Ordner bewegen, indem Sie die FLDR-Taste
nach oben ( ) oder nach unten ( )
drücken.
Nachdem Sie sich durch einen gewünschten Ordner bewegt haben,
drücken Sie den FILE SEARCH-Knopf,
um den gewählten Ordner
abzuspielen. o Wenn Sie den FILE
SEARCH-Knopf nicht innerhalb von
fünf Sekunden drücken, wird dieOrdnersuchfunktion aufgehoben.Diese Funktion wird nicht unterstützt,
wenn nur ein einziger Ordner
vorhanden ist.✽✽ ANMERKUNG
 Wenn Sie ein portables Audiogerät verwenden, welches an die 12V-
Steckdose angeschlossen ist, können
beim Abspielen Störgeräusche/
Rauschen auftreten.
Wenn dieser Fall auftritt, verwenden
Sie die geräteeigene Spannungsquelle
des portablen Audiogeräts (z. B.
Batterien).
 Um die ordnungsgemäße Funktion des Geräts sicherzustellen, halten Sie die
Temperatur im Fahrzeuginnenraum
in einem normalen Bereich, indem Sie
die Klimaanlage oder die Heizung des
Fahrzeugs verwenden.
 Wenn Sie die Sicherung ersetzen, bauen Sie eine Sicherung mit dem
korrekten Nennwert ein.
 Wenn die Autobatterie abgeklemmt
wird oder wenn die Bordspannung
verloren geht, werden alle
gespeicherten Wunschtitel gelöscht.
Wenn dieser Fall auftritt, müssen die
Wunschtitel neu bestimmt werden.
 Ölen Sie nicht die sich drehenden Teile.
Halten Sie Magnete, Schraubendreher
oder andere Metallteile vom
Kassettenmechanismus und vom
Tonkopf fern.

4105
Ausstattung Ihres Fahrzeugs

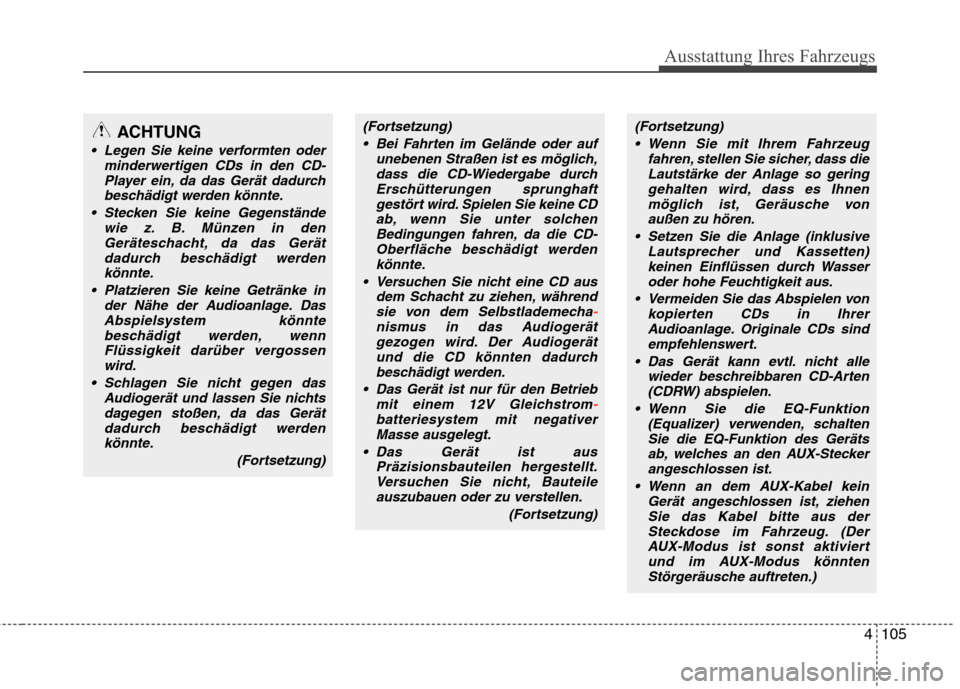

ACHTUNG
Legen Sie keine verformten oderminderwertigen CDs in den CD-
Player ein, da das Gerät dadurchbeschädigt werden könnte.
Stecken Sie keine Gegenstände wie z. B. Münzen in den
Geräteschacht, da das Gerät dadurch beschädigt werdenkönnte.
Platzieren Sie keine Getränke in der Nähe der Audioanlage. Das
Abspielsystem könntebeschädigt werden, wennFlüssigkeit darüber vergossenwird.
Schlagen Sie nicht gegen das Audiogerät und lassen Sie nichtsdagegen stoßen, da das Gerätdadurch beschädigt werdenkönnte.
(Fortsetzung)
(Fortsetzung) Bei Fahrten im Gelände oder auf unebenen Straßen ist es möglich,dass die CD-Wiedergabe durchErschütterungen sprunghaft
gestört wird. Spielen Sie keine CDab, wenn Sie unter solchen Bedingungen fahren, da die CD-
Oberfläche beschädigt werdenkönnte.
Versuchen Sie nicht eine CD aus dem Schacht zu ziehen, währendsie von dem Selbstlademecha
-nismus in das Audiogerätgezogen wird. Der Audiogerät und die CD könnten dadurch
beschädigt werden.
Das Gerät ist nur für den Betrieb mit einem 12V Gleichstrom
-batteriesystem mit negativer
Masse ausgelegt.
Das Gerät ist aus Präzisionsbauteilen hergestellt.Versuchen Sie nicht, Bauteileauszubauen oder zu verstellen.
(Fortsetzung)
(Fortsetzung) Wenn Sie mit Ihrem Fahrzeug fahren, stellen Sie sicher, dass dieLautstärke der Anlage so geringgehalten wird, dass es Ihnen
möglich ist, Geräusche vonaußen zu hören.
Setzen Sie die Anlage (inklusive Lautsprecher und Kassetten)
keinen Einflüssen durch Wasseroder hohe Feuchtigkeit aus.
Vermeiden Sie das Abspielen von kopierten CDs in IhrerAudioanlage. Originale CDs sind
empfehlenswert.
Das Gerät kann evtl. nicht alle wieder beschreibbaren CD-Arten(CDRW) abspielen.
Wenn Sie die EQ-Funktion (Equalizer) verwenden, schaltenSie die EQ-Funktion des Geräts ab, welches an den AUX-Steckerangeschlossen ist.
Wenn an dem AUX-Kabel kein Gerät angeschlossen ist, ziehenSie das Kabel bitte aus der Steckdose im Fahrzeug. (DerAUX-Modus ist sonst aktiviert
und im AUX-Modus könnten Störgeräusche auftreten.)

Ausstattung Ihres Fahrzeugs
106
4
1. Knopf für Gerät EIN/AUS & Lautstärkeregler
2. FM/AM-Taste
3. TA-Taste
4. SEEK-Taste
5. Stationstaste
6. AST-Taste (AUTO STORE)
7. TUNE-Taste & Audioregelung
8. PTY (FLDR)-Taste
TQ_PA710R-RADIO
RADIO, EINSTELLUNG, LAUTSTÄRKEREGELUNG, AUDIO-REGELUNG (PA710R)

Ausstattung Ihres Fahrzeugs
4107

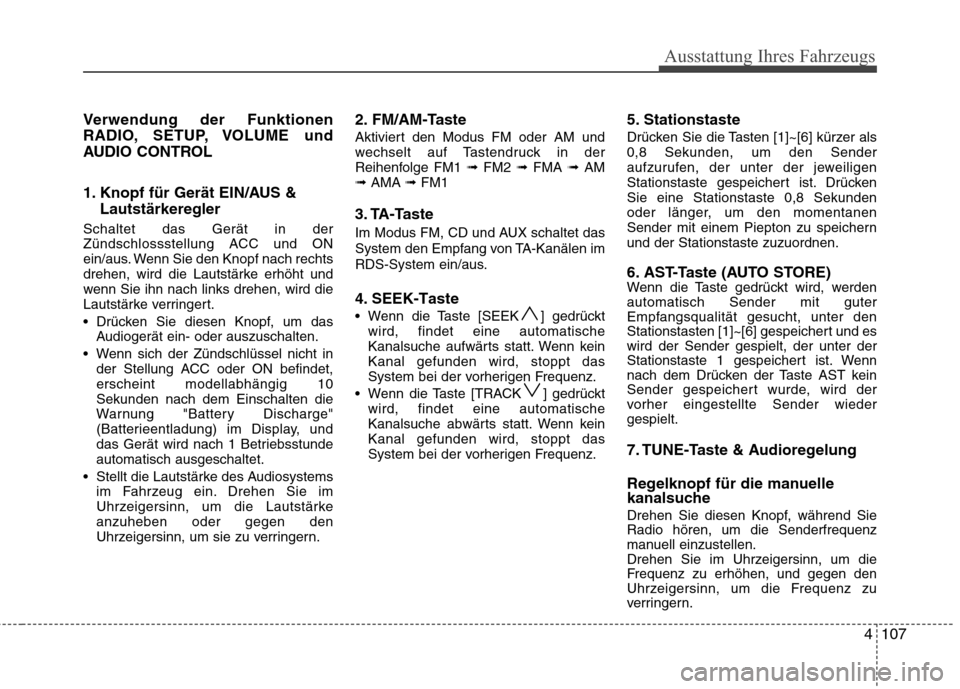

Verwendung der Funktionen
RADIO, SETUP, VOLUME und
AUDIO CONTROL
1. Knopf für Gerät EIN/AUS &
Lautstärkeregler
Schaltet das Gerät in der
Zündschlossstellung ACC und ON
ein/aus. Wenn Sie den Knopf nach rechts
drehen, wird die Lautstärke erhöht und
wenn Sie ihn nach links drehen, wird die
Lautstärke verringert.
Drücken Sie diesen Knopf, um das Audiogerät ein- oder auszuschalten.
Wenn sich der Zündschlüssel nicht in der Stellung ACC oder ON befindet, erscheint modellabhängig 10Sekunden nach dem Einschalten die
Warnung "Battery Discharge"
(Batterieentladung) im Display, und
das Gerät wird nach 1 Betriebsstundeautomatisch ausgeschaltet.
Stellt die Lautstärke des Audiosystems im Fahrzeug ein. Drehen Sie im
Uhrzeigersinn, um die Lautstärkeanzuheben oder gegen den
Uhrzeigersinn, um sie zu verringern. 2. FM/AM-Taste
Aktiviert den Modus FM oder AM und
wechselt auf Tastendruck in der
Reihenfolge FM1
➟FM2 ➟FMA ➟AM
➟ AMA ➟FM1
3. TA-Taste
Im Modus FM, CD und AUX schaltet das
System den Empfang von TA-Kanälen im
RDS-System ein/aus.
4. SEEK-Taste
Wenn die Taste [SEEK ] gedrückt wird, findet eine automatische
Kanalsuche aufwärts statt. Wenn keinKanal gefunden wird, stoppt das
System bei der vorherigen Frequenz.
Wenn die Taste [TRACK ] gedrückt wird, findet eine automatische
Kanalsuche abwärts statt. Wenn keinKanal gefunden wird, stoppt das
System bei der vorherigen Frequenz. 5. Stationstaste
Drücken Sie die Tasten [1]~[6] kürzer als 0,8 Sekunden, um den Sender
aufzurufen, der unter der jeweiligen
Stationstaste gespeichert ist. DrückenSie eine Stationstaste 0,8 Sekunden
oder länger, um den momentanen
Sender mit einem Piepton zu speichernund der Stationstaste zuzuordnen.
6. AST-Taste (AUTO STORE)
Wenn die Taste gedrückt wird, werdenautomatisch Sender mit guter
Empfangsqualität gesucht, unter den
Stationstasten [1]~[6] gespeichert und eswird der Sender gespielt, der unter der
Stationstaste 1 gespeichert ist. Wenn
nach dem Drücken der Taste AST kein
Sender gespeichert wurde, wird der
vorher eingestellte Sender wiedergespielt.
7. TUNE-Taste & Audioregelung
Regelknopf für die manuelle
kanalsuche
Drehen Sie diesen Knopf, während Sie Radio hören, um die Senderfrequenz
manuell einzustellen.
Drehen Sie im Uhrzeigersinn, um die
Frequenz zu erhöhen, und gegen den
Uhrzeigersinn, um die Frequenz zu
verringern.

Ausstattung Ihres Fahrzeugs
108

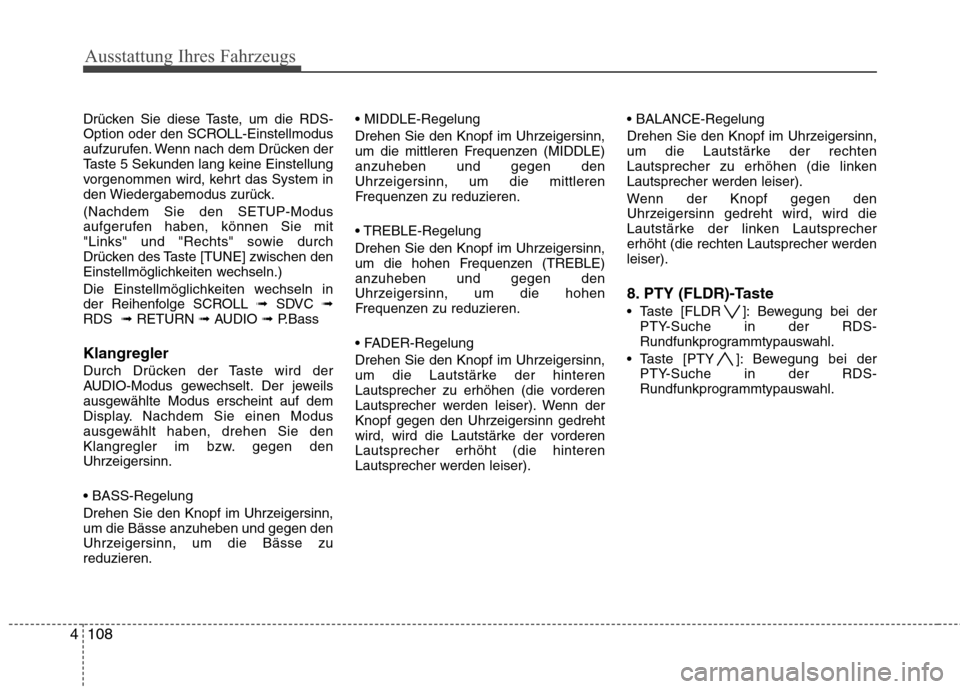

4 Drücken Sie diese Taste, um die RDS-
Option oder den SCROLL-Einstellmodus
aufzurufen. Wenn nach dem Drücken der
Taste 5 Sekunden lang keine Einstellung
vorgenommen wird, kehrt das System in
den Wiedergabemodus zurück. (Nachdem Sie den SETUP-Modus
aufgerufen haben, können Sie mit
"Links" und "Rechts" sowie durch
Drücken des Taste [TUNE] zwischen den
Einstellmöglichkeiten wechseln.)
Die Einstellmöglichkeiten wechseln in
der Reihenfolge SCROLL
➟SDVC ➟
RDS ➟RETURN ➟AUDIO ➟P.Bass
Klangregler
Durch Drücken der Taste wird der
AUDIO-Modus gewechselt. Der jeweils
ausgewählte Modus erscheint auf dem
Display. Nachdem Sie einen Modus
ausgewählt haben, drehen Sie den
Klangregler im bzw. gegen den
Uhrzeigersinn.
Drehen Sie den Knopf im Uhrzeigersinn, um die Bässe anzuheben und gegen den
Uhrzeigersinn, um die Bässe zureduzieren.
Drehen Sie den Knopf im Uhrzeigersinn,
um die mittleren Frequenzen (MIDDLE)anzuheben und gegen den
Uhrzeigersinn, um die mittleren
Frequenzen zu reduzieren.
Drehen Sie den Knopf im Uhrzeigersinn,
um die hohen Frequenzen (TREBLE)anzuheben und gegen den
Uhrzeigersinn, um die hohen
Frequenzen zu reduzieren.

Drehen Sie den Knopf im Uhrzeigersinn,
um die Lautstärke der hinteren
Lautsprecher zu erhöhen (die vorderen
Lautsprecher werden leiser). Wenn der
Knopf gegen den Uhrzeigersinn gedreht
wird, wird die Lautstärke der vorderenLautsprecher erhöht (die hinteren
Lautsprecher werden leiser).

Drehen Sie den Knopf im Uhrzeigersinn,
um die Lautstärke der rechten
Lautsprecher zu erhöhen (die linken
Lautsprecher werden leiser).
Wenn der Knopf gegen den
Uhrzeigersinn gedreht wird, wird die
Lautstärke der linken Lautsprecher
erhöht (die rechten Lautsprecher werdenleiser).
8. PTY (FLDR)-Taste
Taste [FLDR ]: Bewegung bei der PTY-Suche in der RDS-
Rundfunkprogrammtypauswahl.
Taste [PTY ]: Bewegung bei der PTY-Suche in der RDS-
Rundfunkprogrammtypauswahl.

Ausstattung Ihres Fahrzeugs
4109

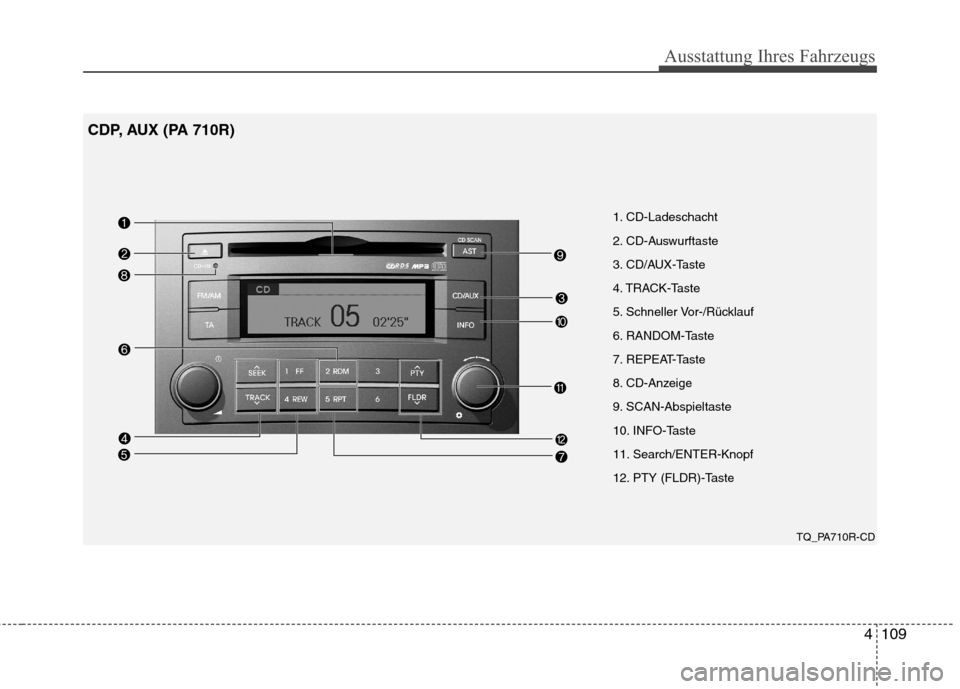

1. CD-Ladeschacht
2. CD-Auswurftaste
3. CD/AUX-Taste
4. TRACK-Taste
5. Schneller Vor-/Rücklauf
6. RANDOM-Taste
7. REPEAT-Taste
8. CD-Anzeige
9. SCAN-Abspieltaste
10. INFO-Taste
11. Search/ENTER-Knopf
12. PTY (FLDR)-TasteTQ_PA710R-CD
CDP, AUX (PA 710R)
