Wartung
6
7

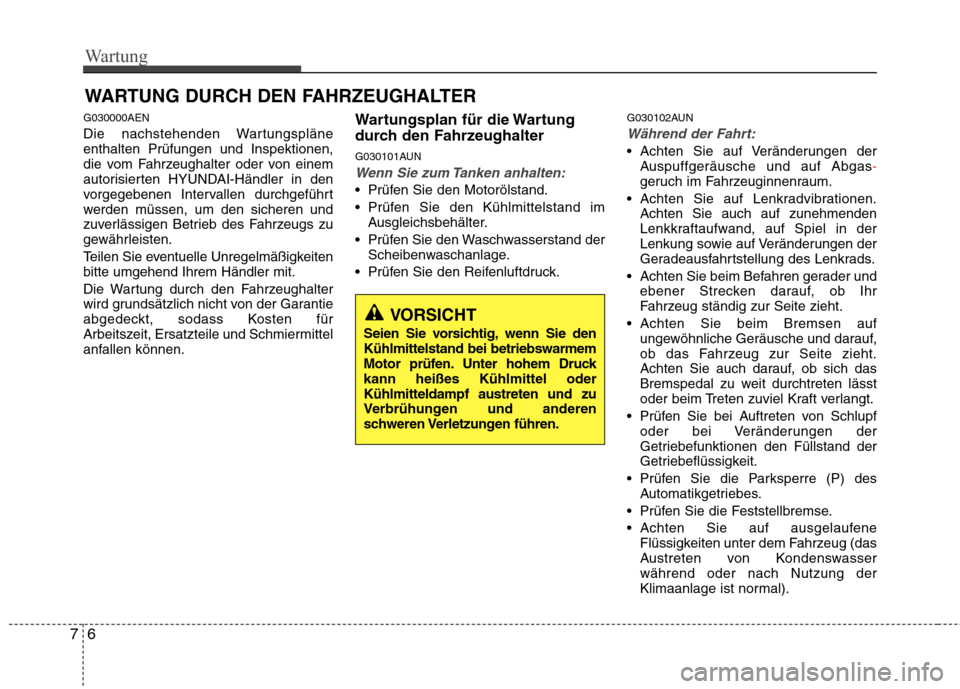

WARTUNG DURCH DEN FAHRZEUGHALTER
G030000AEN
Die nachstehenden Wartungspläne enthalten Prüfungen und Inspektionen,
die vom Fahrzeughalter oder von einem
autorisierten HYUNDAI-Händler in den
vorgegebenen Intervallen durchgeführt
werden müssen, um den sicheren und
zuverlässigen Betrieb des Fahrzeugs zu
gewährleisten.
Teilen Sie eventuelle Unregelmäßigkeiten bitte umgehend Ihrem Händler mit.
Die Wartung durch den Fahrzeughalter
wird grundsätzlich nicht von der Garantie
abgedeckt, sodass Kosten für
Arbeitszeit, Ersatzteile und Schmiermittel
anfallen können. Wartungsplan für die Wartung
durch den Fahrzeughalter
G030101AUN
Wenn Sie zum Tanken anhalten:
Prüfen Sie den Motorölstand.
Prüfen Sie den Kühlmittelstand im
Ausgleichsbehälter.
Prüfen Sie den Waschwasserstand der Scheibenwaschanlage.
Prüfen Sie den Reifenluftdruck. G030102AUN
Während der Fahrt:
Achten Sie auf Veränderungen der
Auspuffgeräusche und auf Abgas-geruch im Fahrzeuginnenraum.
Achten Sie auf Lenkradvibrationen. Achten Sie auch auf zunehmenden
Lenkkraftaufwand, auf Spiel in der
Lenkung sowie auf Veränderungen der
Geradeausfahrtstellung des Lenkrads.
Achten Sie beim Befahren gerader und ebener Strecken darauf, ob Ihr
Fahrzeug ständig zur Seite zieht.
Achten Sie beim Bremsen auf ungewöhnliche Geräusche und darauf,
ob das Fahrzeug zur Seite zieht.
Achten Sie auch darauf, ob sich das
Bremspedal zu weit durchtreten lässt
oder beim Treten zuviel Kraft verlangt.
Prüfen Sie bei Auftreten von Schlupf oder bei Veränderungen der
Getriebefunktionen den Füllstand der
Getriebeflüssigkeit.
Prüfen Sie die Parksperre (P) des Automatikgetriebes.
Prüfen Sie die Feststellbremse.
Achten Sie auf ausgelaufene Flüssigkeiten unter dem Fahrzeug (das
Austreten von Kondenswasserwährend oder nach Nutzung der
Klimaanlage ist normal).
VORSICHT
Seien Sie vorsichtig, wenn Sie den
Kühlmittelstand bei betriebswarmem
Motor prüfen. Unter hohem Druckkann heißes Kühlmittel oderKühlmitteldampf austreten und zu
Verbrühungen und anderen
schweren Verletzungen führen.

77
Wartung

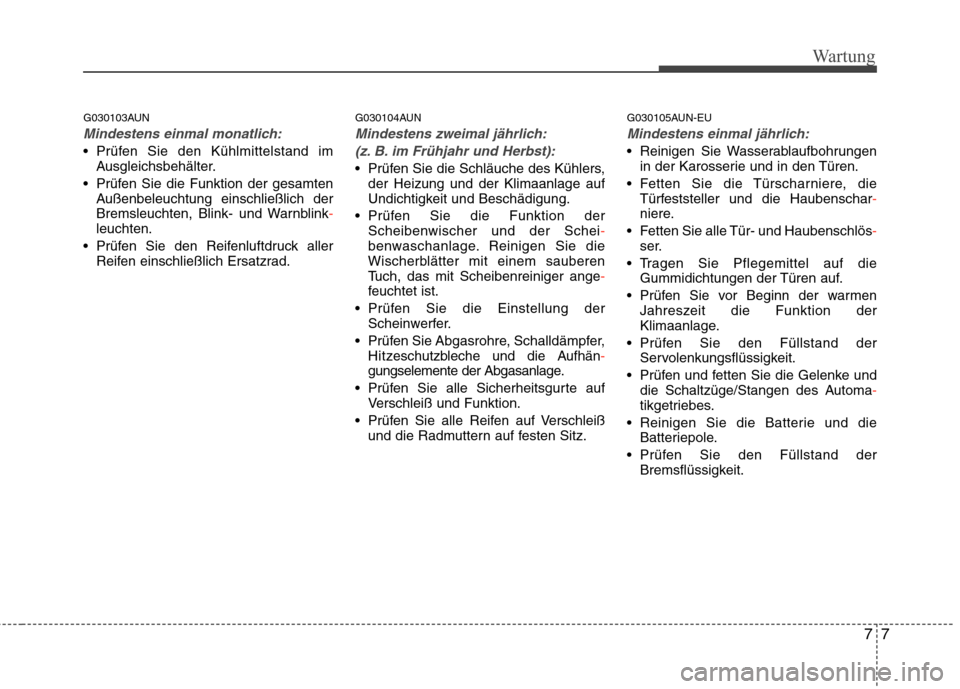

G030103AUN
Mindestens einmal monatlich:
Prüfen Sie den Kühlmittelstand imAusgleichsbehälter.
Prüfen Sie die Funktion der gesamten Außenbeleuchtung einschließlich der
Bremsleuchten, Blink- und Warnblink
-leuchten.
Prüfen Sie den Reifenluftdruck aller Reifen einschließlich Ersatzrad. G030104AUN
Mindestens zweimal jährlich:
(z. B. im Frühjahr und Herbst):
Prüfen Sie die Schläuche des Kühlers, der Heizung und der Klimaanlage auf
Undichtigkeit und Beschädigung.
Prüfen Sie die Funktion der Scheibenwischer und der Schei
-benwaschanlage. Reinigen Sie die
Wischerblätter mit einem sauberen
Tuch, das mit Scheibenreiniger ange
-feuchtet ist.
Prüfen Sie die Einstellung der Scheinwerfer.
Prüfen Sie Abgasrohre, Schalldämpfer, Hitz eschutzbleche und die Aufhän
-gungselemente der Abgasanlage.
Prüfen Sie alle Sicherheitsgurte auf Verschleiß und Funktion.
Prüfen Sie alle Reifen auf Verschleiß und die Radmuttern auf festen Sitz. G030105AUN-EU
Mindestens einmal jährlich:
Reinigen Sie Wasserablaufbohrungen
in der Karosserie und in den Türen.
Fetten Sie die Türscharniere, die Türfeststeller und die Haubenschar
-niere.
Fetten Sie alle Tür- und Haubenschlös
-ser.
Tragen Sie Pflegemittel auf die Gummidichtungen der Türen auf.
Prüfen Sie vor Beginn der warmen Jahreszeit die Funktion der
Klimaanlage.
Prüfen Sie den Füllstand der Servolenkungsflüssigkeit.
Prüfen und fetten Sie die Gelenke und die Schaltzüge/Stangen des Automa
-tikgetriebes.
Reinigen Sie die Batterie und die Batteriepole.
Prüfen Sie den Füllstand der Bremsflüssigkeit.

Wartung
8
7

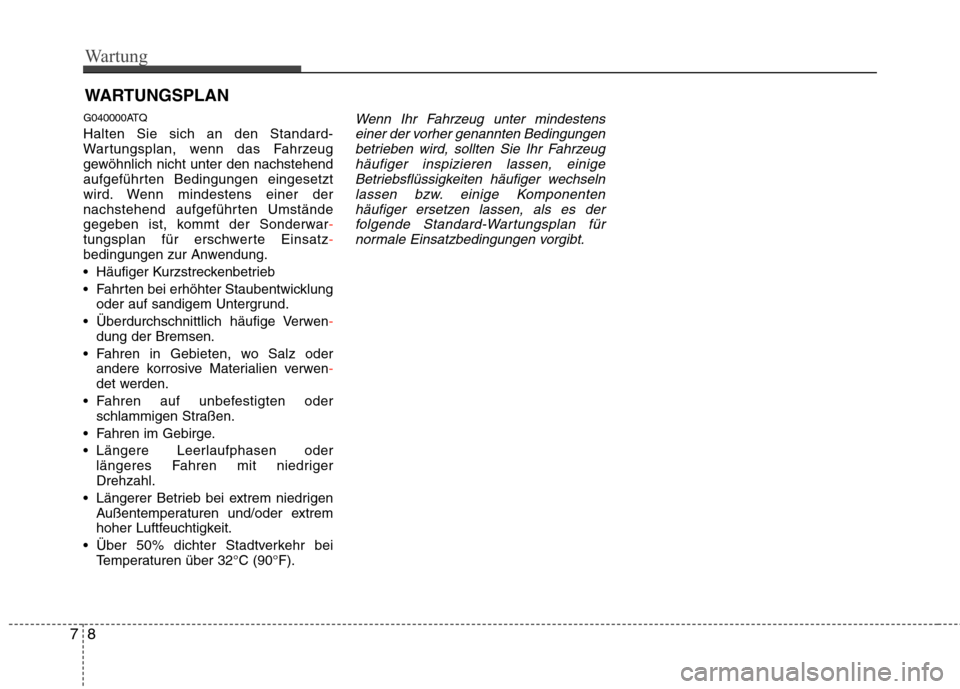

WARTUNGSPLAN
G040000ATQ Halten Sie sich an den Standard-
Wartungsplan, wenn das Fahrzeug
gewöhnlich nicht unter den nachstehend
aufgeführten Bedingungen eingesetzt
wird. Wenn mindestens einer der
nachstehend aufgeführten Umstände
gegeben ist, kommt der Sonderwar
-tungsplan für erschwerte Einsatz-bedingungen zur Anwendung.
Häufiger Kurzstreckenbetrieb
Fahrten bei erhöhter Staubentwicklung oder auf sandigem Untergrund.
Überdurchschnittlich häufige Verwen
-dung der Bremsen.
Fahren in Gebieten, wo Salz oder andere korrosive Materialien verwen
-det werden.
Fahren auf unbefestigten oder schlammigen Straßen.
Fahren im Gebirge.
Längere Leerlaufphasen oder längeres Fahren mit niedriger Drehzahl.
Längerer Betrieb bei extrem niedrigen Außentemperaturen und/oder extrem
hoher Luftfeuchtigkeit.
Über 50% dichter Stadtverkehr bei Temperaturen über 32°C (90°F).
Wenn Ihr Fahrzeug unter mindestens
einer der vorher genannten Bedingungenbetrieben wird, sollten Sie Ihr Fahrzeughäufiger inspizieren lassen, einige
Betriebsflüssigkeiten häufiger wechselnlassen bzw. einige Komponentenhäufiger ersetzen lassen, als es der
folgende Standard-Wartungsplan fürnormale Einsatzbedingungen vorgibt.

79
Wartung

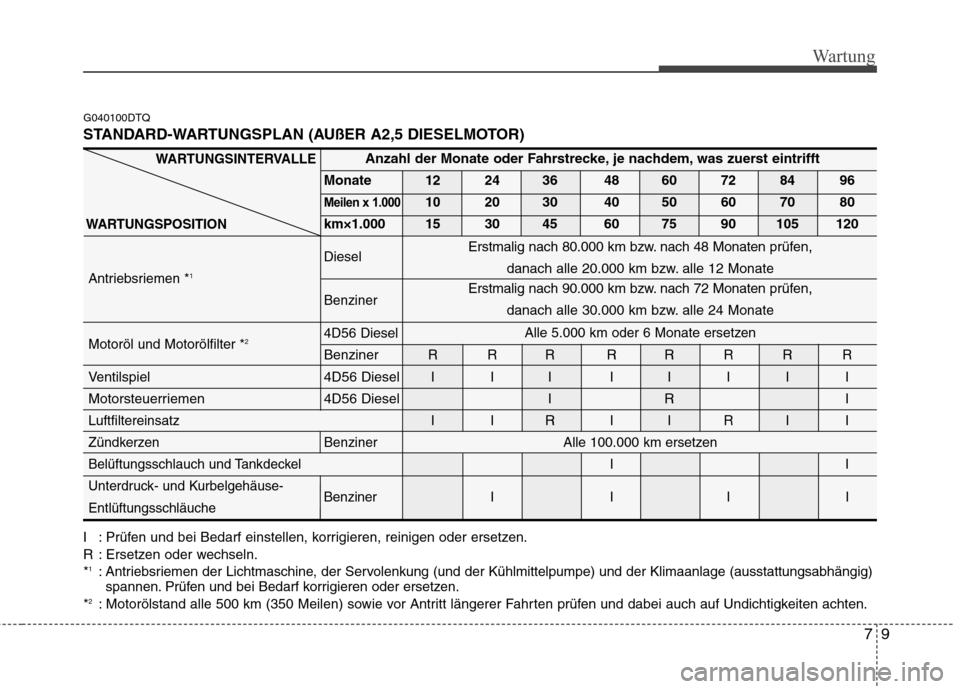

G040100DTQ
STANDARD-WARTUNGSPLAN (AUßER A2,5 DIESELMOTOR)
I : Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen.
R : Ersetzen oder wechseln.*1
: Antriebsriemen der Lichtmaschine, der Servolenkung (und der Kühlmittelpumpe) und der Klimaanlage (ausstattungsabhängig)
spannen. Prüfen und bei Bedarf korrigieren oder ersetzen.
* 2
: Motorölstand alle 500 km (350 Meilen) sowie vor Antritt längerer Fahrten prüfen und dabei auch auf Undichtigkeiten achten.
WARTUNGSINTERVALLE
WARTUNGSPOSITIONAnzahl der Monate oder Fahrstrecke, je nachdem, was zuerst eintrifft
Monate 12 24 36 48 60 72 84 96
Meilen x 1.00010 20 30 40 50 60 70 80
km×1.000 15 30 45 60 75 90 105 120 Diesel
Antriebsriemen * 1
Benziner 4D56 Diesel
Motoröl und Motorölfilter * 2
BenzinerRRR RRRRR
Ventilspiel 4D56 DieselIII IIIII
Motorsteuerriemen 4D56 DieselIR I
Luftfiltereinsatz I I R I I R I I
Zündkerzen Benziner
Belüftungsschlauch und Tankdeckel II
Unterdruck- und Kurbelgehäuse- Benziner I I I I
Entlüftungsschläuche
Alle 5.000 km oder 6 Monate ersetzen
Erstmalig nach 90.000 km bzw. nach 72 Monaten prüfen,
danach alle 30.000 km bzw. alle 24 Monate
Erstmalig nach 80.000 km bzw. nach 48 Monaten
prüfen,
danach alle 20.000 km bzw. alle 12 Monate
Alle 100.000 km ersetzen

Wartung
10
7

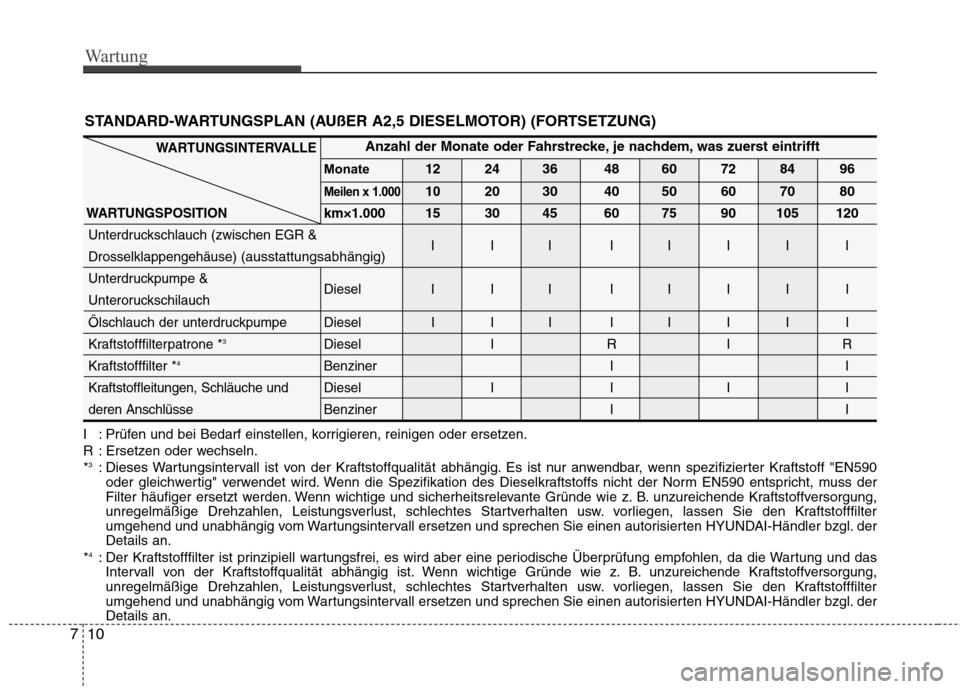

STANDARD-WARTUNGSPLAN (AUßER A2,5 DIESELMOTOR) (FORTSETZUNG)
I : Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen.
R : Ersetzen oder wechseln.* 3
: Dieses Wartungsintervall ist von der Kraftstoffqualität abhängig. Es ist nur anwendbar, wenn spezifizierter Kraftstoff "EN590
oder gleichwertig" verwendet wird. Wenn die Spezifikation des Dieselkraftstoffs nicht der Norm EN590 entspricht, muss der
Filter häufiger ersetzt werden. Wenn wichtige und sicherheitsrelevante Gründe wie z. B. unzureichende Kraftstoffversorgung,
unregelmäßige Drehzahlen, Leistungsverlust, schlechtes Startverhalten usw. vorliegen, lassen Sie den Kraftstofffilter
umgehend und unabhängig vom Wartungsintervall ersetzen und sprechen Sie einen autorisierten HYUNDAI-Händler bzgl. derDetails an.
* 4
: Der Kraftstofffilter ist prinzipiell wartungsfrei, es wird aber eine periodische Überprüfung empfohlen, da die Wartung und das
Intervall von der Kraftstoffqualität abhängig ist. Wenn wichtige Gründe wie z. B. unzureichende Kraftstoffversorgung,
unregelmäßige Drehzahlen, Leistungsverlust, schlechtes Startverhalten usw. vorliegen, lassen Sie den Kraftstofffilter
umgehend und unabhängig vom Wartungsintervall ersetzen und sprechen Sie einen autorisierten HYUNDAI-Händler bzgl. derDetails an.
Anzahl der Monate oder Fahrstrecke, je nachdem, was zuerst eintrifft
Monate
12 24 36 48 60 72 84 96
Meilen x 1.00010 20 30 40 50 60 70 80
km×1.000 15 30 45 60 75 90 105 120
Unterdruckschlauch (zwischen EGR & III IIIII
Drosselklappengehäuse) (
ausstattungsabhängig)
Unterdruckpumpe & Diesel I I I I I I I I
Unteroruckschilauch
Ölschlauch der unterdruckpumpe Diesel I I I I I I I I
Kraftstofffilterpatrone * 3
Diesel I R I R
Kraftstofffilter * 4
Benziner II
Kraftstoffleitungen, Schläuche und Diesel I I I I
deren Anschlüsse Benziner II
WARTUNGSINTERVALLE
WARTUNGSPOSITION

711
Wartung

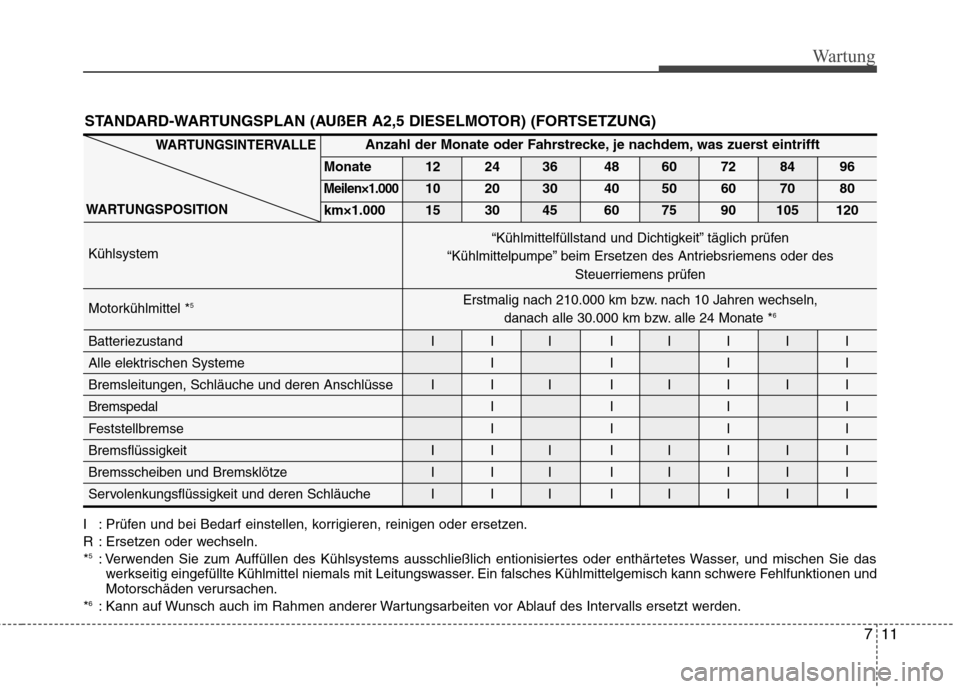

STANDARD-WARTUNGSPLAN (AUßER A2,5 DIESELMOTOR) (FORTSETZUNG)
I : Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen.
R : Ersetzen oder wechseln.*5
: Verwenden Sie zum Auffüllen des Kühlsystems ausschließlich entionisiertes oder enthärtetes Wasser, und mischen Sie das
werkseitig eingefüllte Kühlmittel niemals mit Leitungswasser. Ein falsches Kühlmittelgemisch kann schwere Fehlfunktionen und
Motorschäden verursachen.
* 6
: Kann auf Wunsch auch im Rahmen anderer Wartungsarbeiten vor Ablauf des Intervalls ersetzt werden.
WARTUNGSINTERVALLE
WARTUNGSPOSITIONAnzahl der Monate oder Fahrstrecke, je nachdem, was zuerst eintrifft
Monate 12 24 36 48 60 72 84 96
Meilen×1.00010 20 30 40 50 60 70 80
km×1.000 15 30 45 60 75 90 105 120
Kühlsystem
Motorkühlmittel * 5
Batteriezustand I I I I I I I I
Alle elektrischen Systeme I I I I
Bremsleitungen, Schläuche und deren Anschlüsse I I I I I I I I Bremspedal I I I I
Feststellbremse I I I I
Bremsflüssigkeit
III II I I I
Bremsscheiben und Bremsklötze I I I I I I I I
Servolenkungsflüssigkeit und deren Schläuche I I I I I I I I
Erstmalig nach 210.000 km bzw. nach 10 Jahren wechseln, danach alle 30.000 km bzw. alle 24 Monate * 6
“Kühlmittelfüllstand und Dichtigkeit” täglich prüfen
“Kühlmittelpumpe” beim Ersetzen des Antriebsriemens oder des Steuerriemens prüfen

Wartung
12
7

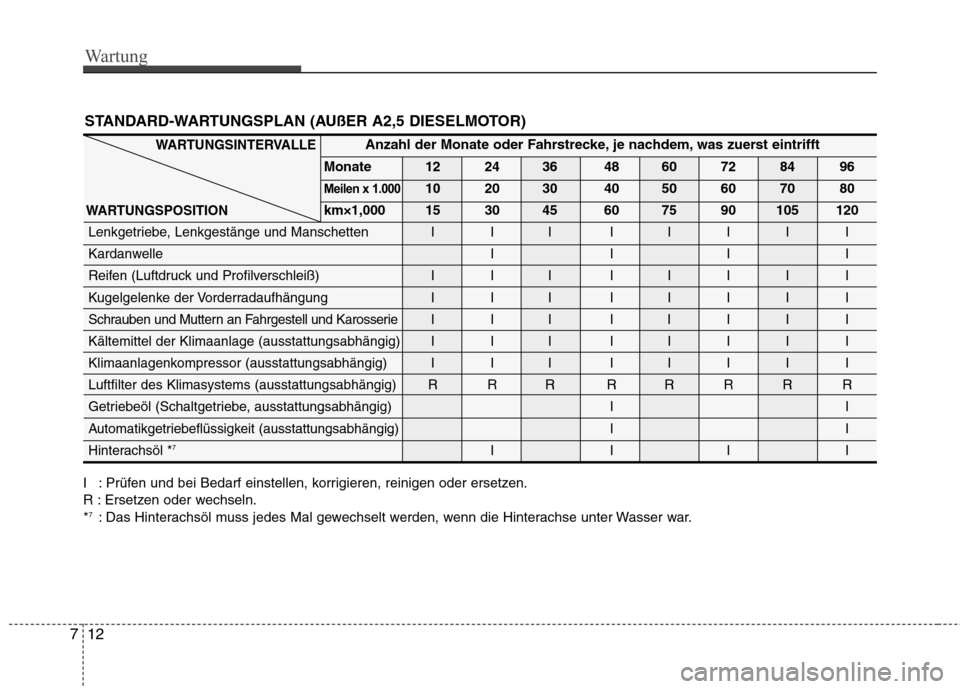

STANDARD-WARTUNGSPLAN (AUßER A2,5 DIESELMOTOR)
I : Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen.
R : Ersetzen oder wechseln.* 7
: Das Hinterachsöl muss jedes Mal gewechselt werden, wenn die Hinterachse unter Wasser war.
Anzahl der Monate oder Fahrstrecke, je nachdem, was zuerst eintrifft
Monate 12 24 36 48 60 72 84 96
Meilen x 1.00010 20 30 40 50 60 70 80
km×1,000 15 30 45 60 75 90 105 120
Lenkgetriebe, Lenkgestänge und Manschetten I I I I I I I I
Kardanwelle I I I I
Reifen (Luftdruck und Profilverschleiß) I I I I I I I I
Kugelgelenke der Vorderradaufhängung I I I I I I I I
Schrauben und Muttern an Fahrgestell und Karosserie I I I I I I I I
Kältemittel der Klimaanlage (ausstattungsabhängig) I I I I I I I I
Klimaanlagenkompressor (ausstattungsabhängig) I I I I I I I I
Luftfilter des Klimasystems (ausstattungsabhängig) R R R R R R R R
Getriebeöl (Schaltgetriebe, ausstattungsabhängig) I I
Automatikgetriebeflüssigkeit (ausstattungsabhängig)
II
Hinterachsöl * 7
IIII
WARTUNGSINTERVALLE
WARTUNGSPOSITION

713
Wartung

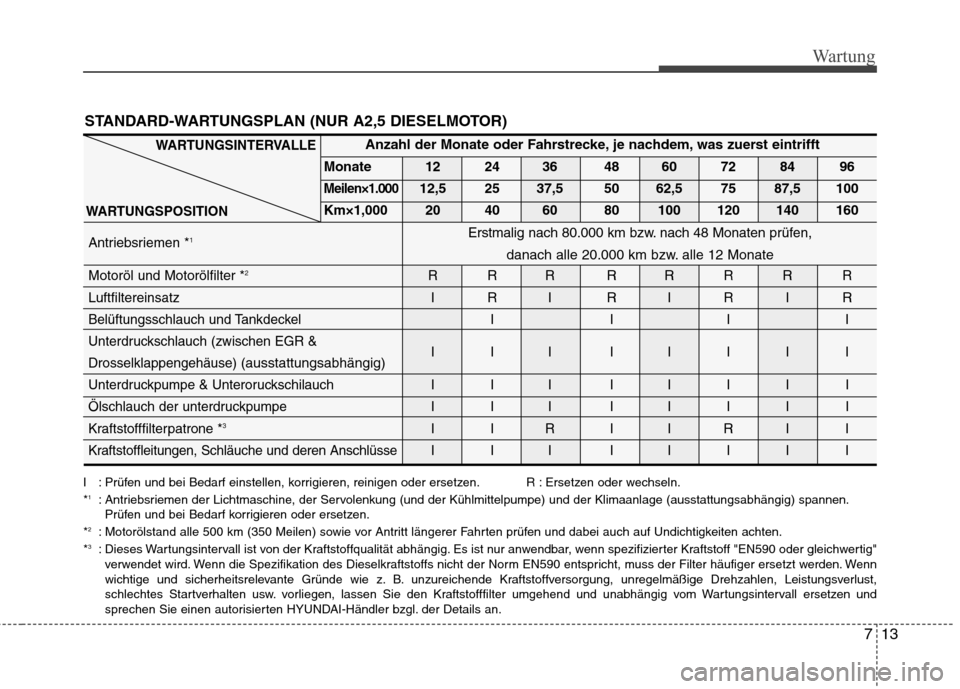

STANDARD-WARTUNGSPLAN (NUR A2,5 DIESELMOTOR)
WARTUNGSINTERVALLE
WARTUNGSPOSITION
I : Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen. R : Ersetzen oder wechseln. * 1
: Antriebsriemen der Lichtmaschine, der Servolenkung (und der Kühlmittelpumpe) und der Klimaanlage (ausstattungsabhängig) spanne n.
Prüfen und bei Bedarf korrigieren oder ersetzen.
* 2
: Motorölstand alle 500 km (350 Meilen) sowie vor Antritt längerer Fahrten prüfen und dabei auch auf Undichtigkeiten achten.
* 3
: Dieses Wartungsintervall ist von der Kraftstoffqualität abhängig. Es ist nur anwendbar, wenn spezifizierter Kraftstoff "EN590 o der gleichwertig"
verwendet wird. Wenn die Spezifikation des Dieselkraftstoffs nicht der Norm EN590 entspricht, muss der Filter häufiger ersetzt w erden. Wenn
wichtige und sicherheitsrelevante Gründe wie z. B. unzureichende Kraftstoffversorgung, unregelmäßige Drehzahlen, Leistungsverlust ,
schlechtes Startverhalten usw. vorliegen, lassen Sie den Kraftstofffilter umgehend und unabhängig vom Wartungsintervall ersetzen und
sprechen Sie einen autorisierten HYUNDAI-Händler bzgl. der Details an. Anzahl der Monate oder Fahrstrecke, je nachdem, was zuerst eintrifft
Monate 12 24 36 48 60 72 84 96
Meilen×1.00012,5 25 37,5 50 62,5 75 87,5 100
Km×1,000 20 40 60 80 100 120 140 160
Antriebsriemen * 1
Motoröl und Motorölfilter * 2
RRR RRRRR
Luftfiltereinsatz I R I R I R I R
Belüftungsschlauch und TankdeckelIIII
Unterdruckschlauch (zwischen EGR &
III IIIII
Drosselklappengehäuse) (
ausstattungsabhängig)
Unterdruckpumpe & Unteroruckschilauch I I I I I I I I
Ölschlauch der unterdruckpumpe I I I I I I I I
Kraftstofffilterpatrone * 3
IIRIIRII
Kraftstoffleitungen, Schläuche und deren Anschlüsse I I I I I I I I
Erstmalig nach 80.000 km bzw. nach 48 Monaten prüfen,
danach alle 20.000 km bzw. alle 12 Monate
