2011 Hyundai H-1 (Grand Starex) Betriebsanleitung (in German)

Fahrhinweise
2
5

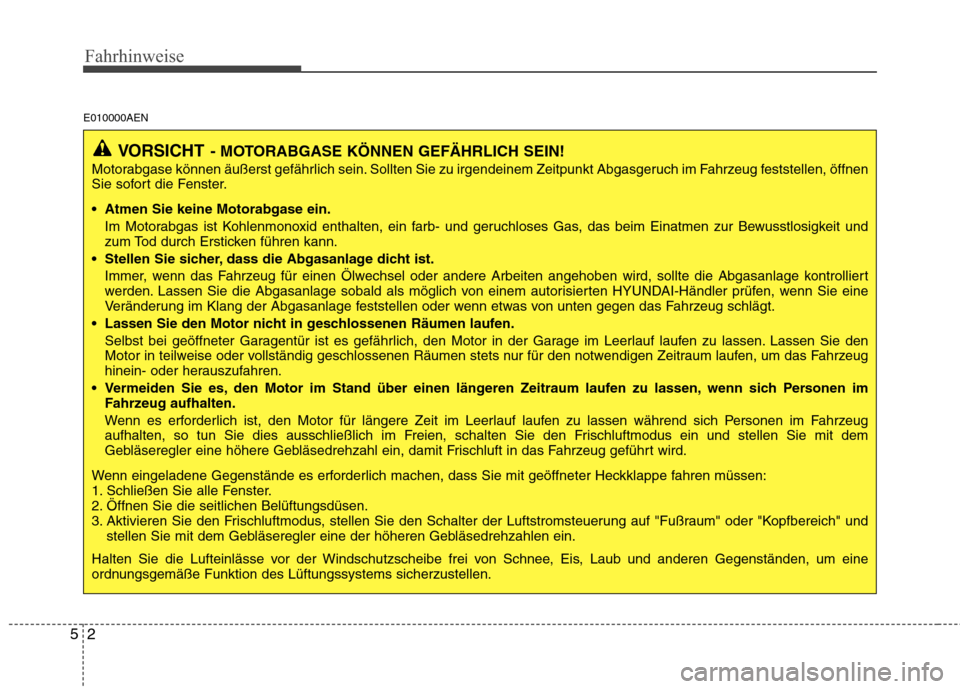

E010000AEN
VORSICHT - MOTORABGASE KÖNNEN GEFÄHRLICH SEIN!
Motorabgase können äußerst gefährlich sein. Sollten Sie zu irgendeinem Zeitpunkt Abgasgeruch im Fahrzeug feststellen, öffnen
Sie sofort die Fenster.
Atmen Sie keine Motorabgase ein. Im Motorabgas ist Kohlenmonoxid enthalten, ein farb- und geruchloses Gas, das beim Einatmen zur Bewusstlosigkeit undzum Tod durch Ersticken führen kann.
Stellen Sie sicher, dass die Abgasanlage dicht ist. Immer, wenn das Fahrzeug für einen Ölwechsel oder andere Arbeiten angehoben wird, sollte die Abgasanlage kontrolliert
werden. Lassen Sie die Abgasanlage sobald als möglich von einem autorisierten HYUNDAI-Händler prüfen, wenn Sie eine
Veränderung im Klang der Abgasanlage feststellen oder wenn etwas von unten gegen das Fahrzeug schlägt.
Lassen Sie den Motor nicht in geschlossenen Räumen laufen. Selbst bei geöffneter Garagentür ist es gefährlich, den Motor in der Garage im Leerlauf laufen zu lassen. Lassen Sie den
Motor in teilweise oder vollständig geschlossenen Räumen stets nur für den notwendigen Zeitraum laufen, um das Fahrzeug
hinein- oder herauszufahren.
Vermeiden Sie es, den Motor im Stand über einen längeren Zeitraum laufen zu lassen, wenn sich Personen im Fahrzeug aufhalten.
Wenn es erforderlich ist, den Motor für längere Zeit im Leerlauf laufen zu lassen während sich Personen im Fahrzeug
aufhalten, so tun Sie dies ausschließlich im Freien, schalten Sie den Frischluftmodus ein und stellen Sie mit dem
Gebläseregler eine höhere Gebläsedrehzahl ein, damit Frischluft in das Fahrzeug geführt wird.
Wenn eingeladene Gegenstände es erforderlich machen, dass Sie mit geöffneter Heckklappe fahren müssen:
1. Schließen Sie alle Fenster.
2. Öffnen Sie die seitlichen Belüftungsdüsen.
3. Aktivieren Sie den Frischluftmodus, stellen Sie den Schalter der Luftstromsteuerung auf "Fußraum" oder "Kopfbereich" und stellen Sie mit dem Gebläseregler eine der höheren Gebläsedrehzahlen ein.
Halten Sie die Lufteinlässe vor der Windschutzscheibe frei von Schnee, Eis, Laub und anderen Gegenständen, um eine
ordnungsgemäße Funktion des Lüftungssystems sicherzustellen.

53
Fahrhinweise

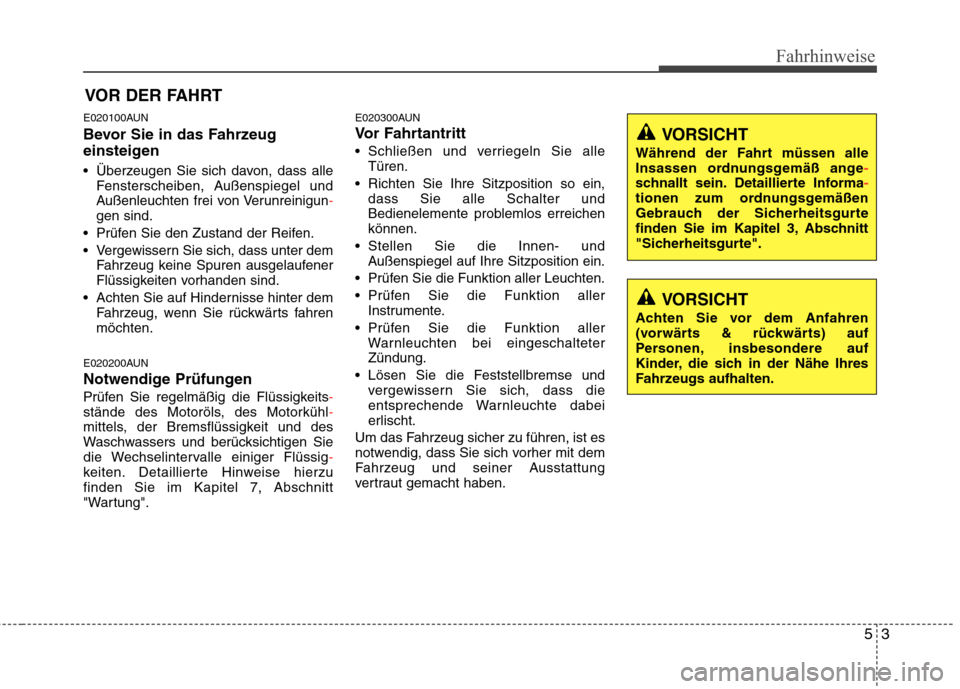

E020100AUN
Bevor Sie in das Fahrzeug
einsteigen
Überzeugen Sie sich davon, dass alleFensterscheiben, Außenspiegel und
Außenleuchten frei von Verunreinigun
-gen sind.
Prüfen Sie den Zustand der Reifen.
Vergewissern Sie sich, dass unter dem Fahrzeug keine Spuren ausgelaufener
Flüssigkeiten vorhanden sind.
Achten Sie auf Hindernisse hinter dem Fahrzeug, wenn Sie rückwärts fahrenmöchten.
E020200AUN
Notwendige Prüfungen
Prüfen Sie regelmäßig die Flüssigkeits
-stände des Motoröls, des Motorkühl-mittels, der Bremsflüssigkeit und des
Waschwassers und berücksichtigen Sie
die Wechselintervalle einiger Flüssig
-keiten. Detaillierte Hinweise hierzu finden Sie im Kapitel 7, Abschnitt
"Wartung". E020300AUN
Vor Fahrtantritt
Schließen und verriegeln Sie alle
Türen.
Richten Sie Ihre Sitzposition so ein, dass Sie alle Schalter und
Bedienelemente problemlos erreichenkönnen.
Stellen Sie die Innen- und Außenspiegel auf Ihre Sitzposition ein.
Prüfen Sie die Funktion aller Leuchten.
Prüfen Sie die Funktion aller Instrumente.
Prüfen Sie die Funktion aller Warnleuchten bei eingeschalteter Zündung.
Lösen Sie die Feststellbremse und vergewissern Sie sich, dass die
entsprechende Warnleuchte dabei
erlischt.
Um das Fahrzeug sicher zu führen, ist es
notwendig, dass Sie sich vorher mit dem
Fahrzeug und seiner Ausstattung
vertraut gemacht haben.
VOR DER FAHRT
VORSICHT
Während der Fahrt müssen alle
Insassen ordnungsgemäß ange
-schnallt sein. Detaillierte Informa-tionen zum ordnungsgemäßen
Gebrauch der Sicherheitsgurte
finden Sie im Kapitel 3, Abschnitt
"Sicherheitsgurte".
VORSICHT
Achten Sie vor dem Anfahren
(vorwärts & rückwärts) auf
Personen, insbesondere auf
Kinder, die sich in der Nähe Ihres
Fahrzeugs aufhalten.

Fahrhinweise
4
5

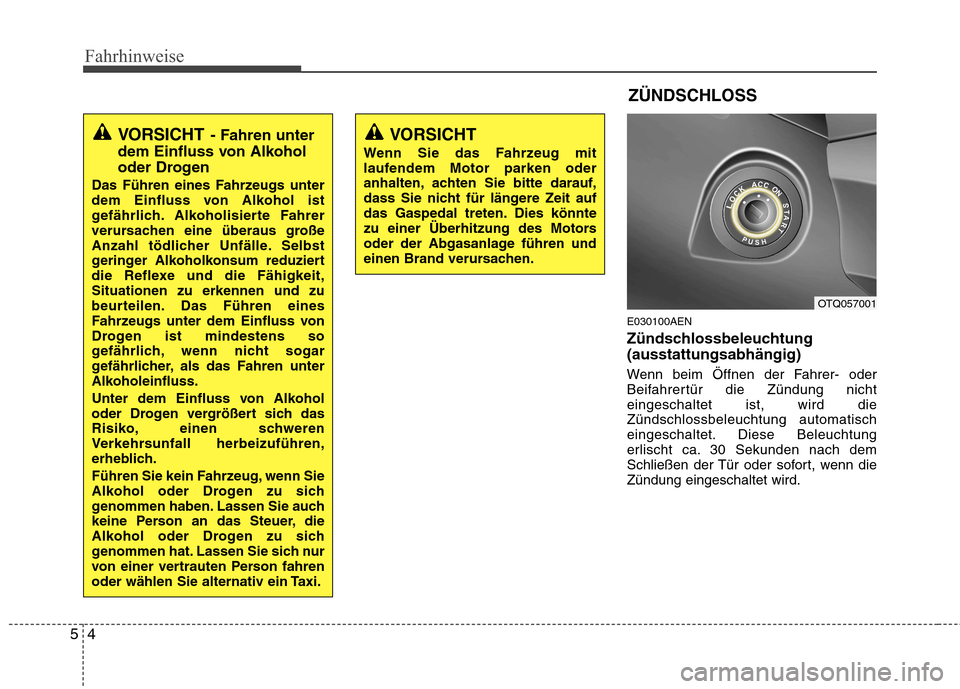

E030100AEN
Zündschlossbeleuchtung (ausstattungsabhängig)
Wenn beim Öffnen der Fahrer- oder
Beifahrertür die Zündung nichteingeschaltet ist, wird dieZündschlossbeleuchtung automatisch
eingeschaltet. Diese Beleuchtung
erlischt ca. 30 Sekunden nach dem
Schließen der Tür oder sofort, wenn dieZündung eingeschaltet wird.
OTQ057001
VORSICHT - Fahren unter
dem Einfluss von Alkohol
oder Drogen
Das Führen eines Fahrzeugs unter
dem Einfluss von Alkohol ist
gefährlich. Alkoholisierte Fahrer
verursachen eine überaus große
Anzahl tödlicher Unfälle. Selbst
geringer Alkoholkonsum reduziert
die Reflexe und die Fähigkeit,Situationen zu erkennen und zu
beurteilen. Das Führen eines
Fahrzeugs unter dem Einfluss von
Drogen ist mindestens so
gefährlich, wenn nicht sogar
gefährlicher, als das Fahren unter
Alkoholeinfluss.
Unter dem Einfluss von Alkohol
oder Drogen vergrößert sich das
Risiko, einen schweren
Verkehrsunfall herbeizuführen,
erheblich.
Führen Sie kein Fahrzeug, wenn Sie
Alkohol oder Drogen zu sich
genommen haben. Lassen Sie auch
keine Person an das Steuer, die
Alkohol oder Drogen zu sich
genommen hat. Lassen Sie sich nur
von einer vertrauten Person fahren
oder wählen Sie alternativ ein Taxi.
ZÜNDSCHLOSS
VORSICHT
Wenn Sie das Fahrzeug mit
laufendem Motor parken oder
anhalten, achten Sie bitte darauf,
dass Sie nicht für längere Zeit auf
das Gaspedal treten. Dies könnte
zu einer Überhitzung des Motors
oder der Abgasanlage führen und
einen Brand verursachen.

55
Fahrhinweise

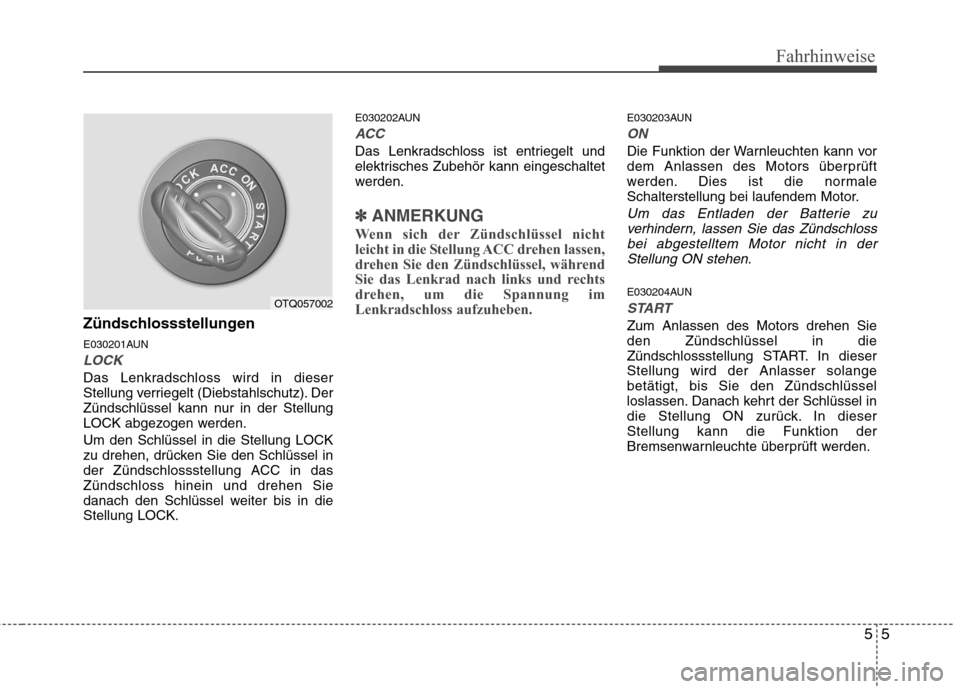

Zündschlossstellungen
E030201AUN
LOCK
Das Lenkradschloss wird in dieser
Stellung verriegelt (Diebstahlschutz). Der
Zündschlüssel kann nur in der Stellung
LOCK abgezogen werden. Um den Schlüssel in die Stellung LOCK
zu drehen, drücken Sie den Schlüssel in
der Zündschlossstellung ACC in dasZündschloss hinein und drehen Sie
danach den Schlüssel weiter bis in dieStellung LOCK.E030202AUN
ACC
Das Lenkradschloss ist entriegelt und
elektrisches Zubehör kann eingeschaltet
werden.
✽✽
ANMERKUNG
Wenn sich der Zündschlüssel nicht
leicht in die Stellung ACC drehen lassen,
drehen Sie den Zündschlüssel, während
Sie das Lenkrad nach links und rechts
drehen, um die Spannung im
Lenkradschloss aufzuheben.
E030203AUN
ON
Die Funktion der Warnleuchten kann vor
dem Anlassen des Motors überprüft
werden. Dies ist die normale
Schalterstellung bei laufendem Motor.
Um das Entladen der Batterie zu verhindern, lassen Sie das Zündschloss bei abgestelltem Motor nicht in derStellung ON stehen.
E030204AUN
START
Zum Anlassen des Motors drehen Sie den Zündschlüssel in die
Zündschlossstellung START. In dieserStellung wird der Anlasser solangebetätigt, bis Sie den Zündschlüssel
loslassen. Danach kehrt der Schlüssel in
die Stellung ON zurück. In dieserStellung kann die Funktion der
Bremsenwarnleuchte überprüft werden.
OTQ057002

Fahrhinweise
6
5

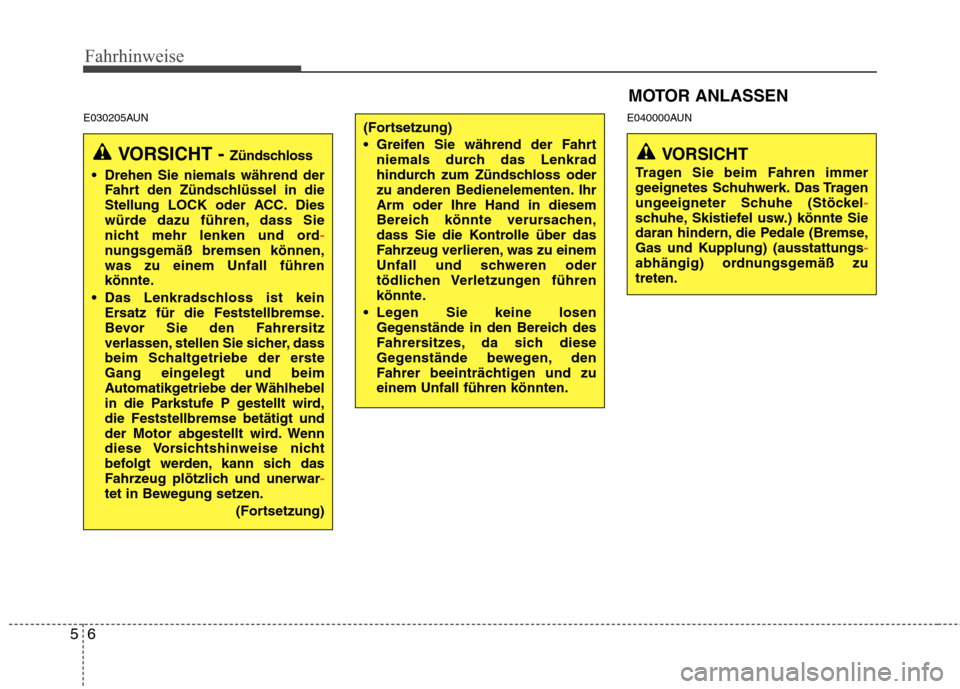

E030205AUN E040000AUN
VORSICHT
Tragen Sie beim Fahren immer
geeignetes Schuhwerk. Das Tragen
ungeeigneter Schuhe (Stöckel
-schuhe, Skistiefel usw.) könnte Sie
daran hindern, die Pedale (Bremse,
Gas und Kupplung) (ausstattungs
-abhängig) ordnungsgemäß zu treten.
(Fortsetzung)
Greifen Sie während der Fahrt niemals durch das Lenkrad
hindurch zum Zündschloss oder
zu anderen Bedienelementen. IhrArm oder Ihre Hand in diesem
Bereich könnte verursachen,
dass Sie die Kontrolle über das
Fahrzeug verlieren, was zu einem
Unfall und schweren oder
tödlichen Verletzungen führen
könnte.
Legen Sie keine losen Gegenstände in den Bereich des
Fahrersitzes, da sich diese
Gegenstände bewegen, den
Fahrer beeinträchtigen und zueinem Unfall führen könnten.
MOTOR ANLASSEN
VORSICHT - Zündschloss
Drehen Sie niemals während der Fahrt den Zündschlüssel in die
Stellung LOCK oder ACC. Dies
würde dazu führen, dass Sie
nicht mehr lenken und ord
-nungsgemäß bremsen können, was zu einem Unfall führen
könnte.
Das Lenkradschloss ist kein Ersatz für die Feststellbremse.
Bevor Sie den Fahrersitz
verlassen, stellen Sie sicher, dass
beim Schaltgetriebe der erste
Gang eingelegt und beim
Automatikgetriebe der Wählhebel
in die Parkstufe P gestellt wird,die Feststellbremse betätigt und
der Motor abgestellt wird. Wenn
diese Vorsichtshinweise nicht
befolgt werden, kann sich das
Fahrzeug plötzlich und unerwar
-tet in Bewegung setzen.
(Fortsetzung)

57
Fahrhinweise

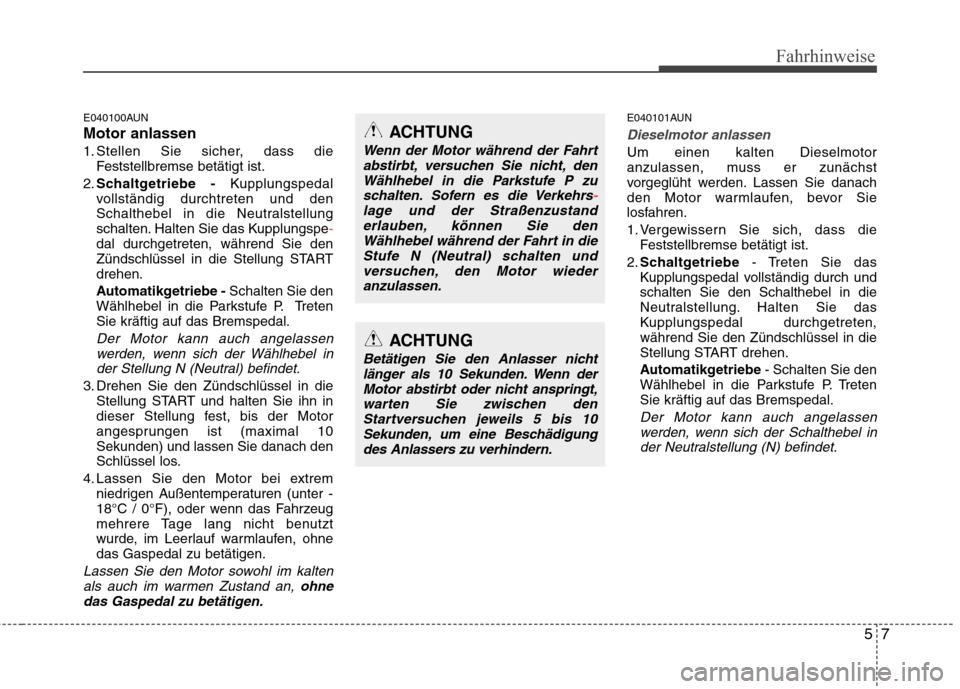

E040100AUN Motor anlassen
1. Stellen Sie sicher, dass dieFeststellbremse betätigt ist.
2. Schaltgetriebe - Kupplungspedal
vollständig durchtreten und den
Schalthebel in die Neutralstellung
schalten. Halten Sie das Kupplungspe
-dal durchgetreten, während Sie den
Zündschlüssel in die Stellung STARTdrehen.
Automatikgetriebe - Schalten Sie den
Wählhebel in die Parkstufe P. Treten Sie kräftig auf das Bremspedal.
Der Motor kann auch angelassen
werden, wenn sich der Wählhebel inder Stellung N (Neutral) befindet.
3. Drehen Sie den Zündschlüssel in die Stellung START und halten Sie ihn in
dieser Stellung fest, bis der Motor
angesprungen ist (maximal 10Sekunden) und lassen Sie danach den
Schlüssel los.
4. Lassen Sie den Motor bei extrem niedrigen Außentemperaturen (unter -
18°C / 0°F), oder wenn das Fahrzeug
mehrere Tage lang nicht benutzt
wurde, im Leerlauf warmlaufen, ohnedas Gaspedal zu betätigen.
Lassen Sie den Motor sowohl im kalten
als auch im warmen Zustand an, ohne
das Gaspedal zu betätigen.
E040101AUN
Dieselmotor anlassen
Um einen kalten Dieselmotor
anzulassen, muss er zunächst
vorgeglüht werden. Lassen Sie danach
den Motor warmlaufen, bevor Sie
losfahren.
1. Vergewissern Sie sich, dass die Feststellbremse betätigt ist.
2. Schaltgetriebe - Treten Sie das
Kupplungspedal vollständig durch und schalten Sie den Schalthebel in die
Neutralstellung. Halten Sie das
Kupplungspedal durchgetreten,während Sie den Zündschlüssel in die
Stellung START drehen.
Automatikgetriebe - Schalten Sie den
Wählhebel in die Parkstufe P. Treten Sie kräftig auf das Bremspedal.
Der Motor kann auch angelassen
werden, wenn sich der Schalthebel in
der Neutralstellung (N) befindet.
ACHTUNG
Wenn der Motor während der Fahrt abstirbt, versuchen Sie nicht, den
Wählhebel in die Parkstufe P zuschalten. Sofern es die Verkehrs
-lage und der Straßenzustanderlauben, können Sie denWählhebel während der Fahrt in die
Stufe N (Neutral) schalten undversuchen, den Motor wiederanzulassen.
ACHTUNG
Betätigen Sie den Anlasser nicht
länger als 10 Sekunden. Wenn der Motor abstirbt oder nicht anspringt,warten Sie zwischen den Startversuchen jeweils 5 bis 10
Sekunden, um eine Beschädigung des Anlassers zu verhindern.

Fahrhinweise
8
5

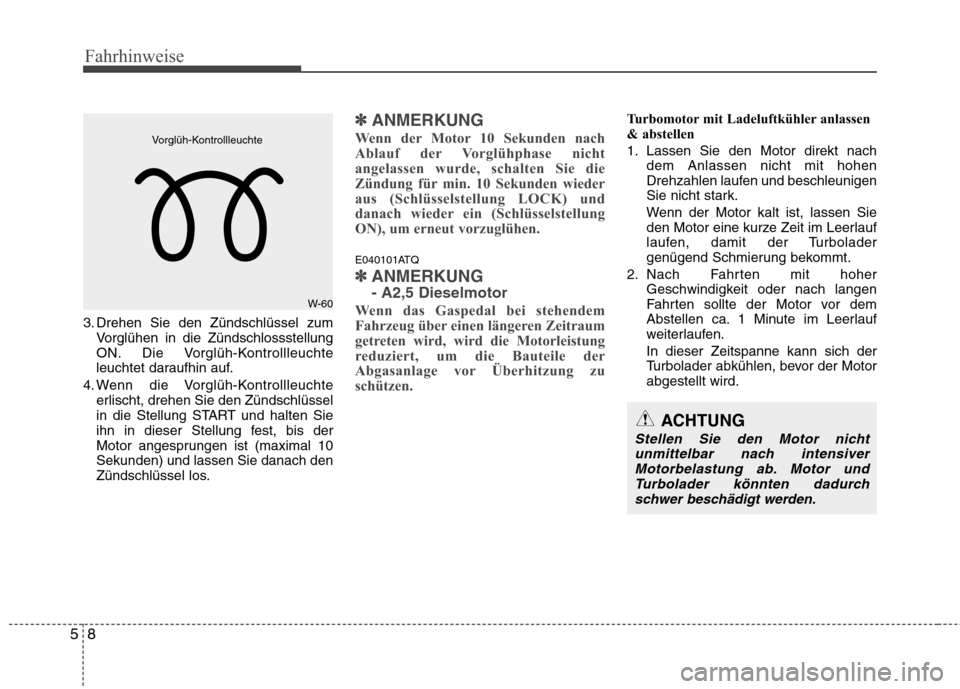

3. Drehen Sie den Zündschlüssel zum
Vorglühen in die Zündschlossstellung
ON. Die Vorglüh-Kontrollleuchte
leuchtet daraufhin auf.
4. Wenn die Vorglüh-Kontrollleuchte erlischt, drehen Sie den Zündschlüssel
in die Stellung START und halten Sie
ihn in dieser Stellung fest, bis der
Motor angesprungen ist (maximal 10Sekunden) und lassen Sie danach den
Zündschlüssel los.
✽✽
ANMERKUNG
Wenn der Motor 10 Sekunden nach
Ablauf der Vorglühphase nicht
angelassen wurde, schalten Sie die
Zündung für min. 10 Sekunden wieder
aus (Schlüsselstellung LOCK) und
danach wieder ein (Schlüsselstellung
ON), um erneut vorzuglühen.
E040101ATQ
✽✽
ANMERKUNG - A2,5 Dieselmotor
Wenn das Gaspedal bei stehendem
Fahrzeug über einen längeren Zeitraum
getreten wird, wird die Motorleistung
reduziert, um die Bauteile der
Abgasanlage vor Überhitzung zu
schützen.
Turbomotor mit Ladeluftkühler anlassen
& abstellen
1. Lassen Sie den Motor direkt nach dem Anlassen nicht mit hohen
Drehzahlen laufen und beschleunigen
Sie nicht stark.
Wenn der Motor kalt ist, lassen Sie den Motor eine kurze Zeit im Leerlauf
laufen, damit der Turbolader
genügend Schmierung bekommt.
2. Nach Fahrten mit hoher Geschwindigkeit oder nach langen
Fahrten sollte der Motor vor dem
Abstellen ca. 1 Minute im Leerlauf
weiterlaufen. In dieser Zeitspanne kann sich der
Turbolader abkühlen, bevor der Motorabgestellt wird.
ACHTUNG
Stellen Sie den Motor nicht
unmittelbar nach intensiverMotorbelastung ab. Motor und Turbolader könnten dadurchschwer beschädigt werden.
W-60
Vorglüh-Kontrollleuchte

59
Fahrhinweise

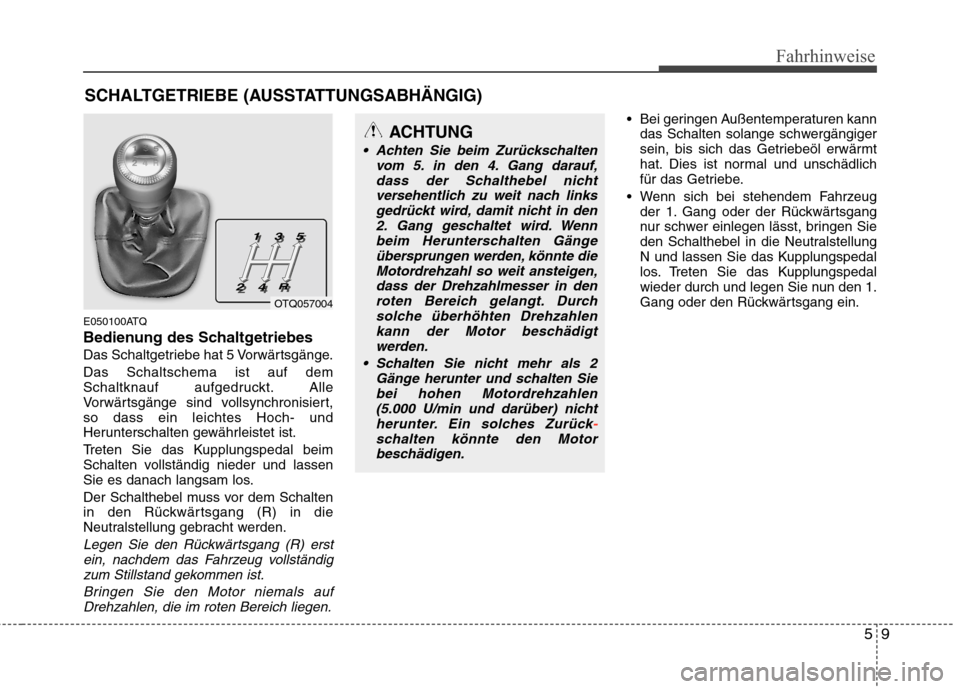

E050100ATQ
Bedienung des Schaltgetriebes
Das Schaltgetriebe hat 5 Vorwärtsgänge.Das Schaltschema ist auf dem
Schaltknauf aufgedruckt. Alle
Vorwärtsgänge sind vollsynchronisiert,so dass ein leichtes Hoch- und
Herunterschalten gewährleistet ist.
Treten Sie das Kupplungspedal beim
Schalten vollständig nieder und lassen
Sie es danach langsam los.
Der Schalthebel muss vor dem Schalten
in den Rückwärtsgang (R) in die
Neutralstellung gebracht werden.
Legen Sie den Rückwärtsgang (R) erstein, nachdem das Fahrzeug vollständigzum Stillstand gekommen ist.
Bringen Sie den Motor niemals aufDrehzahlen, die im roten Bereich liegen.
Bei geringen Außentemperaturen kann das Schalten solange schwergängiger
sein, bis sich das Getriebeöl erwärmt
hat. Dies ist normal und unschädlich
für das Getriebe.
Wenn sich bei stehendem Fahrzeug der 1. Gang oder der Rückwärtsgang
nur schwer einlegen lässt, bringen Sie
den Schalthebel in die Neutralstellung
N und lassen Sie das Kupplungspedal
los. Treten Sie das Kupplungspedal
wieder durch und legen Sie nun den 1.
Gang oder den Rückwärtsgang ein.
SCHALTGETRIEBE (AUSSTATTUNGSABHÄNGIG)ACHTUNG
Achten Sie beim Zurückschalten
vom 5. in den 4. Gang darauf,
dass der Schalthebel nichtversehentlich zu weit nach linksgedrückt wird, damit nicht in den 2. Gang geschaltet wird. Wenn
beim Herunterschalten Gängeübersprungen werden, könnte dieMotordrehzahl so weit ansteigen,
dass der Drehzahlmesser in den roten Bereich gelangt. Durchsolche überhöhten Drehzahlenkann der Motor beschädigt
werden.
Schalten Sie nicht mehr als 2 Gänge herunter und schalten Siebei hohen Motordrehzahlen(5.000 U/min und darüber) nicht
herunter. Ein solches Zurück
-schalten könnte den Motorbeschädigen.
OTQ057004
