2011 Hyundai H-1 (Grand Starex) Betriebsanleitung (in German)

Ausstattung Ihres Fahrzeugs
54
4
D190700AEN

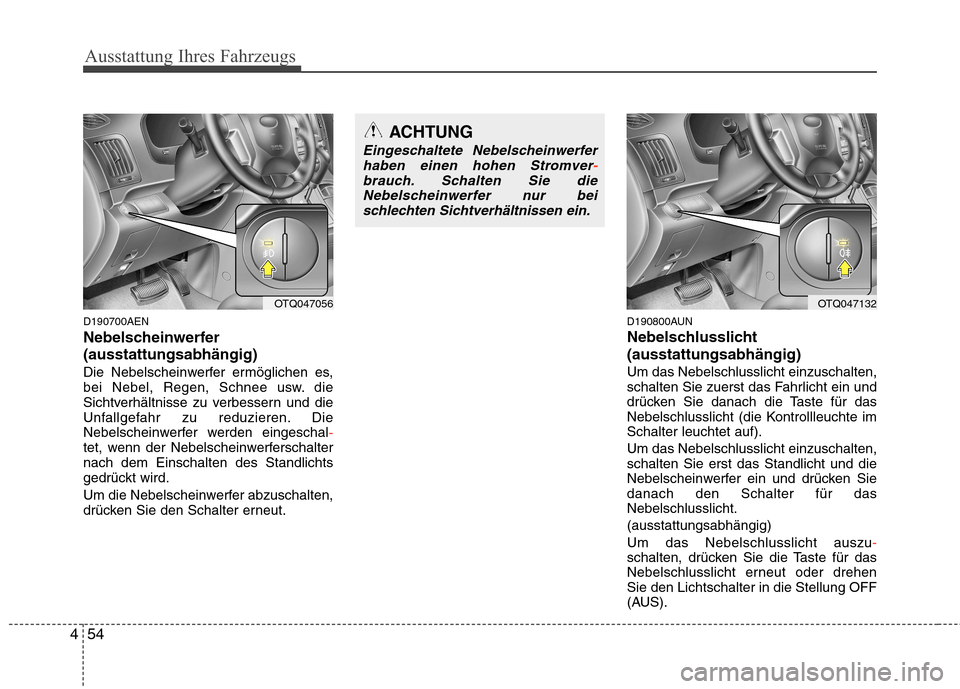

Nebelscheinwerfer(ausstattungsabhängig)
Die Nebelscheinwerfer ermöglichen es,
bei Nebel, Regen, Schnee usw. die
Sichtverhältnisse zu verbessern und die
Unfallgefahr zu reduzieren. Die
Nebelscheinwerfer werden eingeschal
-tet, wenn der Nebelscheinwerferschalter nach dem Einschalten des Standlichts
gedrückt wird.
Um die Nebelscheinwerfer abzuschalten,
drücken Sie den Schalter erneut. D190800AUN
Nebelschlusslicht (ausstattungsabhängig) Um das Nebelschlusslicht einzuschalten,
schalten Sie zuerst das Fahrlicht ein und
drücken Sie danach die Taste für das
Nebelschlusslicht (die Kontrollleuchte imSchalter leuchtet auf). Um das Nebelschlusslicht einzuschalten, schalten Sie erst das Standlicht und die
Nebelscheinwerfer ein und drücken Siedanach den Schalter für dasNebelschlusslicht. (ausstattungsabhängig)Um das Nebelschlusslicht auszu
-schalten, drücken Sie die Taste für das
Nebelschlusslicht erneut oder drehenSie den Lichtschalter in die Stellung OFF
(AUS).
OTQ047056OTQ047132
ACHTUNG
Eingeschaltete Nebelscheinwerfer
haben einen hohen Stromver-brauch. Schalten Sie dieNebelscheinwerfer nur bei
schlechten Sichtverhältnissen ein.

455
Ausstattung Ihres Fahrzeugs
D190900AUN

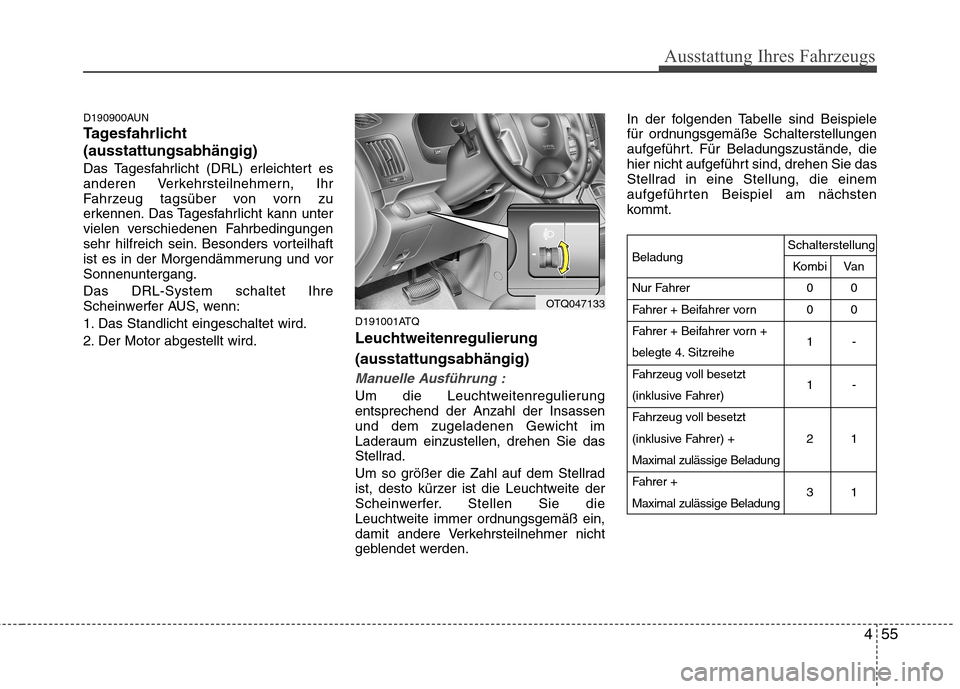

Tagesfahrlicht(ausstattungsabhängig)
Das Tagesfahrlicht (DRL) erleichtert es
anderen Verkehrsteilnehmern, Ihr
Fahrzeug tagsüber von vorn zu
erkennen. Das Tagesfahrlicht kann unter
vielen verschiedenen Fahrbedingungen
sehr hilfreich sein. Besonders vorteilhaft
ist es in der Morgendämmerung und vor
Sonnenuntergang. Das DRL-System schaltet Ihre
Scheinwerfer AUS, wenn:
1. Das Standlicht eingeschaltet wird.
2. Der Motor abgestellt wird.D191001ATQ
Leuchtweitenregulierung (ausstattungsabhängig)
Manuelle Ausführung :
Um die Leuchtweitenregulierung entsprechend der Anzahl der Insassen
und dem zugeladenen Gewicht im
Laderaum einzustellen, drehen Sie das
Stellrad.
Um so größer die Zahl auf dem Stellrad
ist, desto kürzer ist die Leuchtweite der
Scheinwerfer. Stellen Sie die
Leuchtweite immer ordnungsgemäß ein,
damit andere Verkehrsteilnehmer nicht
geblendet werden.In der folgenden Tabelle sind Beispiele
für ordnungsgemäße Schalterstellungen
aufgeführt. Für Beladungszustände, die
hier nicht aufgeführt sind, drehen Sie das
Stellrad in eine Stellung, die einem
aufgeführten Beispiel am nächsten
kommt.
OTQ047133
Beladung
Nur Fahrer
Fahrer + Beifahrer vorn
Fahrer + Beifahrer vorn +
belegte 4. Sitzreihe
Fahrzeug voll besetzt
(inklusive Fahrer)
Fahrzeug voll besetzt
(inklusive Fahrer) +Maximal zulässige Beladung
Fahrer +Maximal zulässige Beladung
Schalterstellung
Kombi Van 0000 1- 1- 2131

Ausstattung Ihres Fahrzeugs
56
4

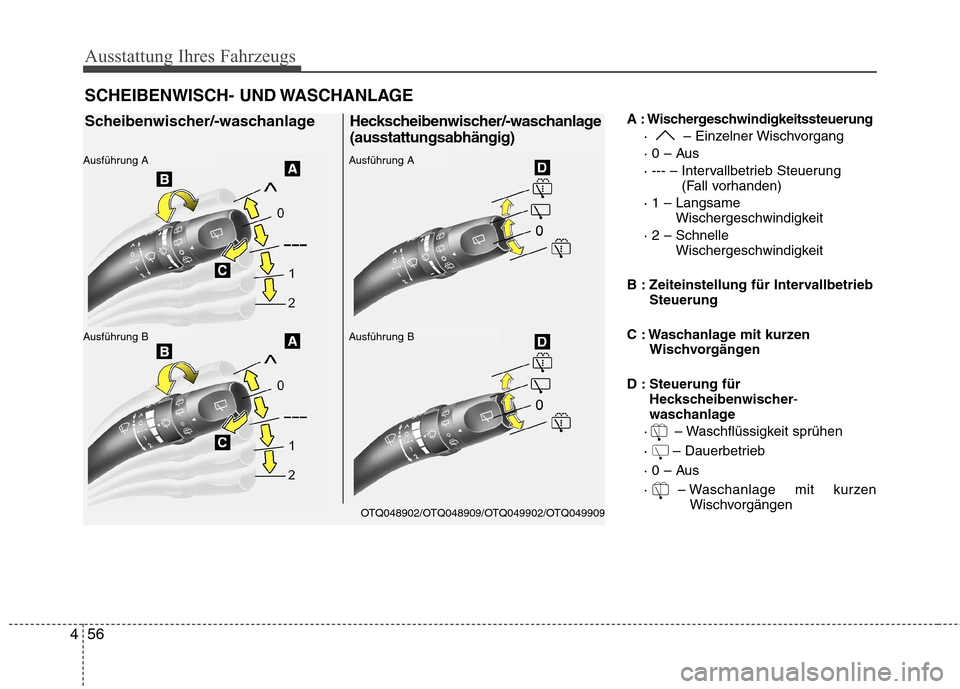

A : Wischergeschwindigkeitssteuerung
· – Einzelner Wischvorgang
· 0 – Aus
· --- – Intervallbetrieb Steuerung (Fall vorhanden)
· 1 – Langsame Wischergeschwindigkeit
· 2 – Schnelle Wischergeschwindigkeit
B : Zeiteinstellung für Intervallbetrieb Steuerung
C : Waschanlage mit kurzen Wischvorgängen
D : Steuerung für Heckscheibenwischer -
waschanlage
· – Waschflüssigkeit sprühen
· – Dauerbetrieb
· 0 – Aus
· – Waschanlage mit kurzen Wischvorgängen
SCHEIBENWISCH- UND WASCHANLAGE
OTQ048902/OTQ048909/OTQ049902/OTQ049909
Scheibenwischer/-waschanlage Heckschei benwischer/-waschanlage
(ausstattungsabhängig)
Ausführung B
Ausführung A
Ausführung B
Ausführung A

457
Ausstattung Ihres Fahrzeugs
D200100BTQ

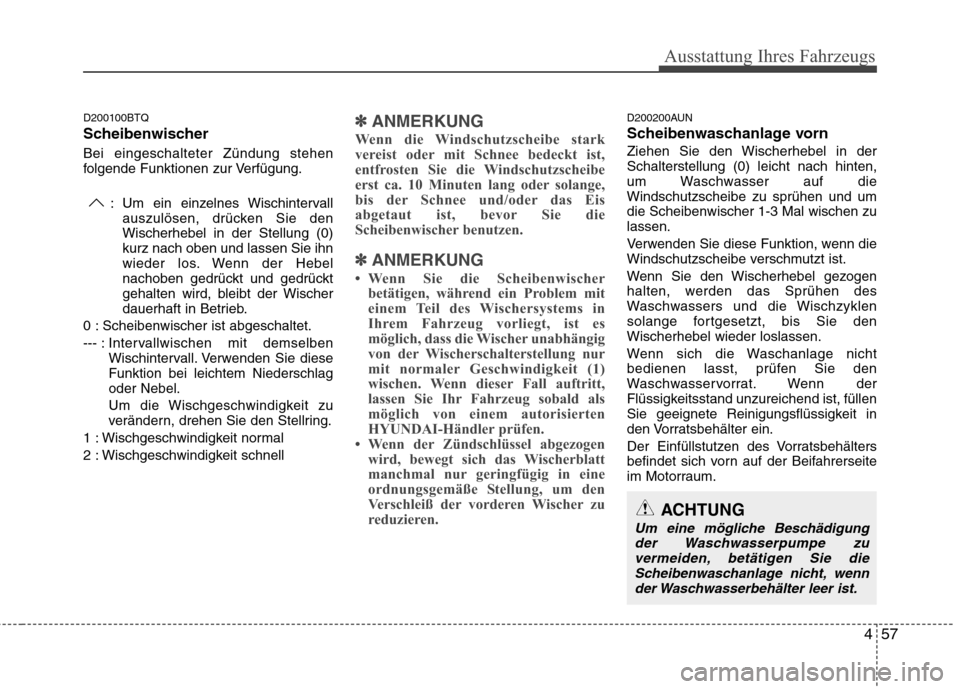

Scheibenwischer Bei eingeschalteter Zündung stehen
folgende Funktionen zur Verfügung.: Um ein einzelnes Wischintervallauszulösen, drücken Sie denWischerhebel in der Stellung (0)kurz nach oben und lassen Sie ihn
wieder los. Wenn der Hebel
nachoben gedrückt und gedrückt
gehalten wird, bleibt der Wischer
dauerhaft in Betrieb.
0 : Scheibenwischer ist abgeschaltet.
--- : Intervallwischen mit demselben Wischintervall. Verwenden Sie diese Funktion bei leichtem Niederschlagoder Nebel.
Um die Wischgeschwindigkeit zu
verändern, drehen Sie den Stellring.
1 : Wischgeschwindigkeit normal
2 : Wischgeschwindigkeit schnell✽✽ ANMERKUNG
Wenn die Windschutzscheibe stark
vereist oder mit Schnee bedeckt ist,
entfrosten Sie die Windschutzscheibe
erst ca. 10 Minuten lang oder solange,
bis der Schnee und/oder das Eis
abgetaut ist, bevor Sie die
Scheibenwischer benutzen.
✽
✽ ANMERKUNG
 Wenn Sie die Scheibenwischer betätigen, während ein Problem mit
einem Teil des Wischersystems in
Ihrem Fahrzeug vorliegt, ist es
möglich, dass die Wischer unabhängig
von der Wischerschalterstellung nur
mit normaler Geschwindigkeit (1)
wischen. Wenn dieser Fall auftritt,
lassen Sie Ihr Fahrzeug sobald als
möglich von einem autorisierten
HYUNDAI-Händler prüfen.
 Wenn der Zündschlüssel abgezogen
wird, bewegt sich das Wischerblatt
manchmal nur geringfügig in eine
ordnungsgemäße Stellung, um den
Verschleiß der vorderen Wischer zu
reduzieren.
D200200AUN
Scheibenwaschanlage vorn
Ziehen Sie den Wischerhebel in der Schalterstellung (0) leicht nach hinten,
um Waschwasser auf dieWindschutzscheibe zu sprühen und umdie Scheibenwischer 1-3 Mal wischen zulassen.
Verwenden Sie diese Funktion, wenn die
Windschutzscheibe verschmutzt ist.
Wenn Sie den Wischerhebel gezogen
halten, werden das Sprühen des
Waschwassers und die Wischzyklen
solange fortgesetzt, bis Sie denWischerhebel wieder loslassen.
Wenn sich die Waschanlage nicht
bedienen lasst, prüfen Sie den
Waschwasservorrat. Wenn der
Flüssigkeitsstand unzureichend ist, füllen
Sie geeignete Reinigungsflüssigkeit in
den Vorratsbehälter ein.
Der Einfüllstutzen des Vorratsbehälters
befindet sich vorn auf der Beifahrerseite
im Motorraum.
ACHTUNG
Um eine mögliche Beschädigung
der Waschwasserpumpe zu vermeiden, betätigen Sie die
Scheibenwaschanlage nicht, wenn der Waschwasserbehälter leer ist.

Ausstattung Ihres Fahrzeugs
58
4
D200100ATQ

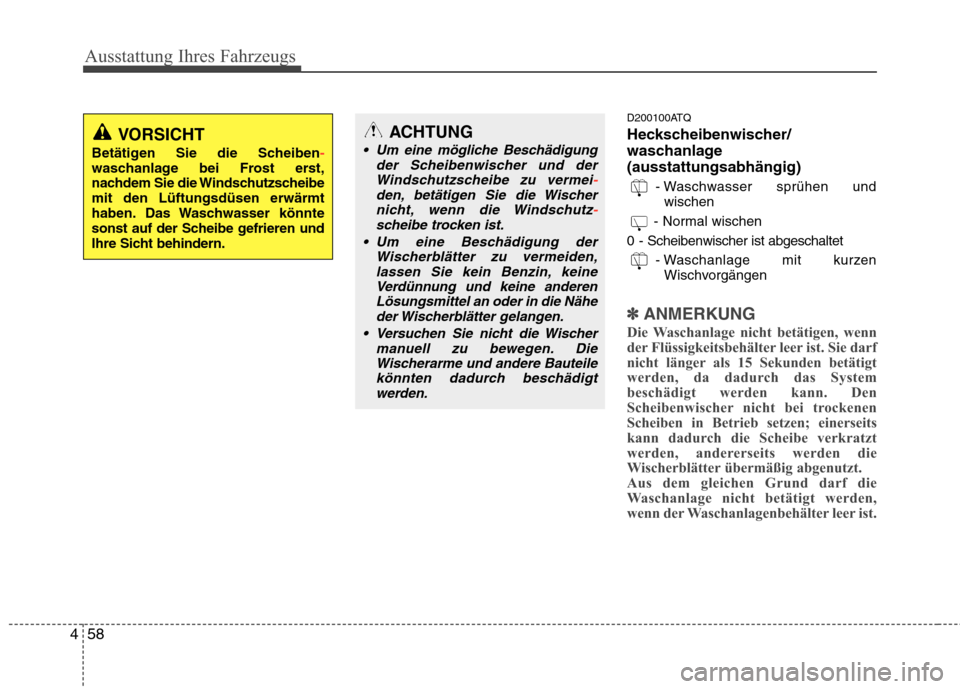

Heckscheibenwischer/
waschanlage(ausstattungsabhängig)
- Waschwasser sprühen undwischen
- Normal wischen
0 - Scheibenwischer ist abgeschaltet - Waschanlage mit kurzen
Wischvorgängen
✽✽ ANMERKUNG
Die Waschanlage nicht betätigen, wenn
der Flüssigkeitsbehälter leer ist. Sie darf
nicht länger als 15 Sekunden betätigt
werden, da dadurch das System
beschädigt werden kann. Den
Scheibenwischer nicht bei trockenen
Scheiben in Betrieb setzen; einerseits
kann dadurch die Scheibe verkratzt
werden, andererseits werden die
Wischerblätter übermäßig abgenutzt.
Aus dem gleichen Grund darf die
Waschanlage nicht betätigt werden,
wenn der Waschanlagenbehälter leer ist.
VORSICHT
Betätigen Sie die Scheiben
-waschanlage bei Frost erst,
nachdem Sie die Windschutzscheibemit den Lüftungsdüsen erwärmt
haben. Das Waschwasser könnte
sonst auf der Scheibe gefrieren und
Ihre Sicht behindern.
ACHTUNG
Um eine mögliche Beschädigung der Scheibenwischer und derWindschutzscheibe zu vermei
-den, betätigen Sie die Wischer
nicht, wenn die Windschutz-scheibe trocken ist.
Um eine Beschädigung der Wischerblätter zu vermeiden,lassen Sie kein Benzin, keine
Verdünnung und keine anderenLösungsmittel an oder in die Nähe
der Wischerblätter gelangen.
Versuchen Sie nicht die Wischer manuell zu bewegen. DieWischerarme und andere Bauteile
könnten dadurch beschädigt werden.

459
Ausstattung Ihres Fahrzeugs

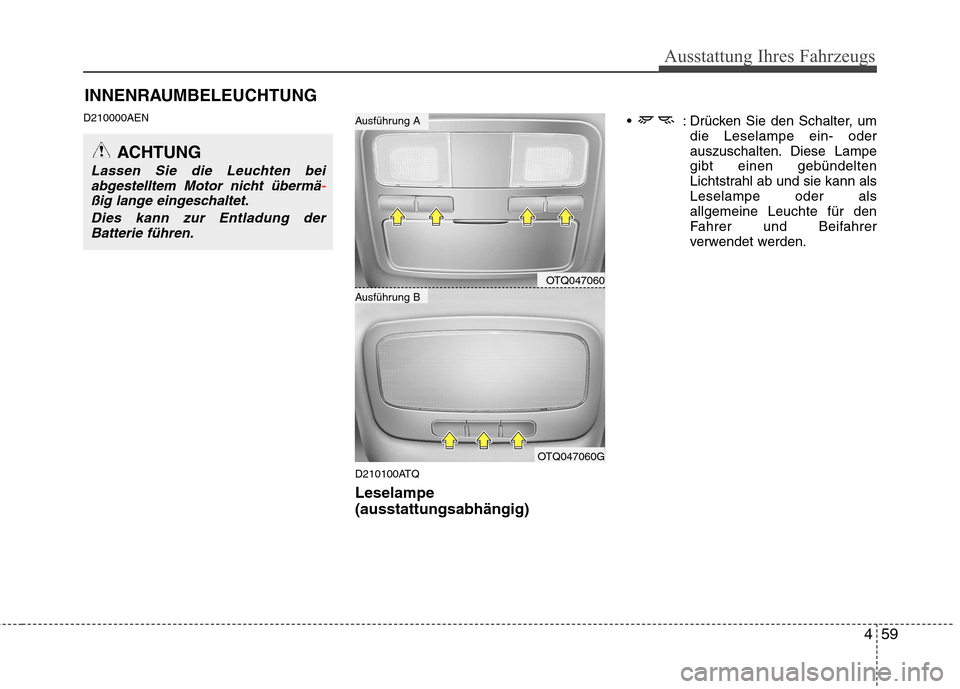

D210000AEND210100ATQ Leselampe (ausstattungsabhängig) : Drücken Sie den Schalter, um
die Leselampe ein- oder
auszuschalten. Diese Lampegibt einen gebündelten
Lichtstrahl ab und sie kann alsLeselampe oder alsallgemeine Leuchte für den
Fahrer und Beifahrer
verwendet werden.
INNENRAUMBELEUCHTUNG
ACHTUNG
Lassen Sie die Leuchten bei
abgestelltem Motor nicht übermä-ßig lange eingeschaltet.
Dies kann zur Entladung derBatterie führen.
OTQ047060
OTQ047060G
Ausführung B
Ausführung A

Ausstattung Ihres Fahrzeugs
60
4

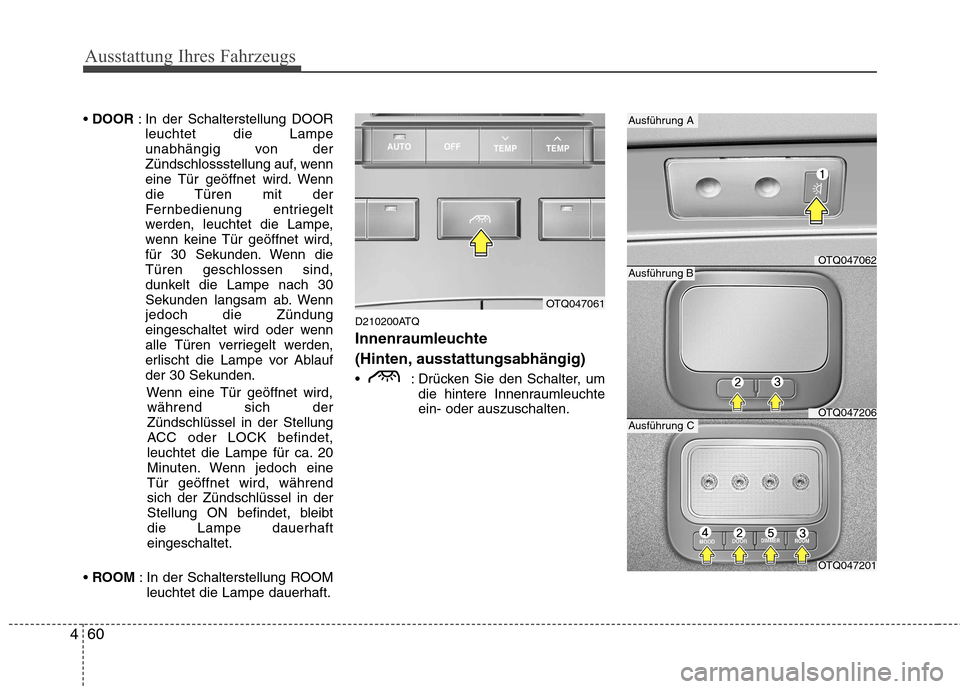

DOOR : In der Schalterstellung DOOR
leuchtet die Lampe
unabhängig von der
Zündschlossstellung auf, wenn
eine Tür geöffnet wird. Wenn
die Türen mit der
Fernbedienung entriegelt
werden, leuchtet die Lampe,
wenn keine Tür geöffnet wird,
für 30 Sekunden. Wenn dieTüren geschlossen sind,
dunkelt die Lampe nach 30
Sekunden langsam ab. Wennjedoch die Zündung
eingeschaltet wird oder wenn
alle Türen verriegelt werden,
erlischt die Lampe vor Ablaufder 30 Sekunden.
Wenn eine Tür geöffnet wird,während sich derZündschlüssel in der Stellung
ACC oder LOCK befindet,
leuchtet die Lampe für ca. 20
Minuten. Wenn jedoch eineTür geöffnet wird, währendsich der Zündschlüssel in der
Stellung ON befindet, bleibtdie Lampe dauerhafteingeschaltet.
ROOM : In der Schalterstellung ROOM
leuchtet die Lampe dauerhaft. D210200ATQ
Innenraumleuchte
(Hinten, ausstattungsabhängig)
: Drücken Sie den Schalter, um
die hintere Innenraumleuchte ein- oder auszuschalten.
OTQ047061
OTQ047201
Ausführung C
OTQ047062
Ausführung A
Ausführung B
OTQ047206

461
Ausstattung Ihres Fahrzeugs

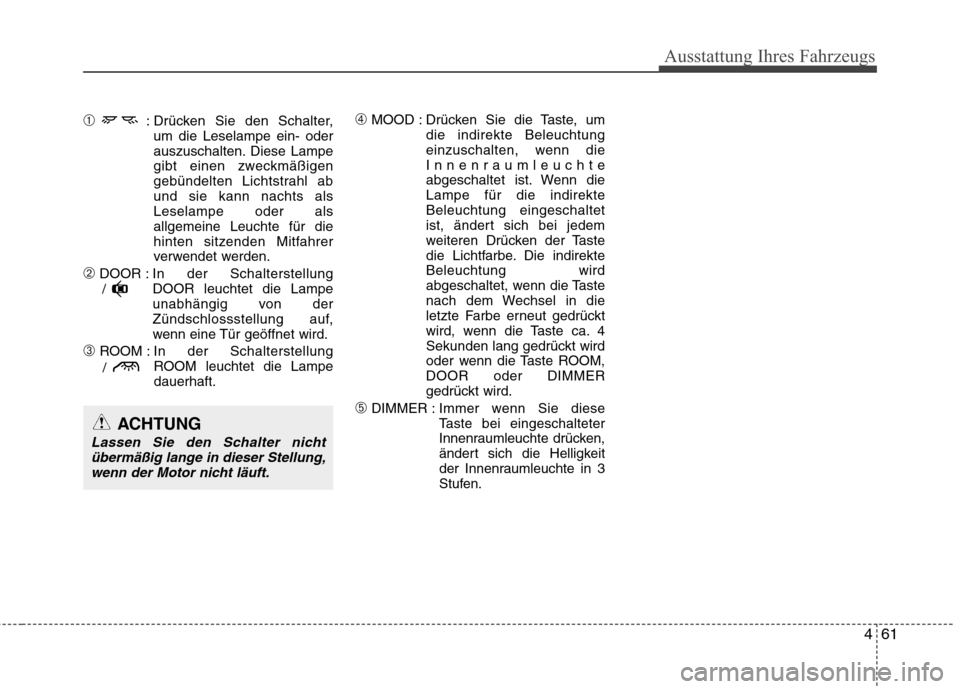

➀: Drücken Sie den Schalter,
um die Leselampe ein- oder
auszuschalten. Diese Lampe
gibt einen zweckmäßigen
gebündelten Lichtstrahl abund sie kann nachts alsLeselampe oder alsallgemeine Leuchte für die
hinten sitzenden Mitfahrer
verwendet werden.
➁ DOOR : In der Schalterstellung
DOOR leuchtet die Lampe
unabhängig von der
Zündschlossstellung auf,
wenn eine Tür geöffnet wird.
➂ ROOM : In der Schalterstellung
ROOM leuchtet die Lampedauerhaft. ➃
MOOD : Drücken Sie die Taste, um
die indirekte Beleuchtung
einzuschalten, wenn die
Innenraumleuchte
abgeschaltet ist. Wenn dieLampe für die indirekteBeleuchtung eingeschaltet
ist, ändert sich bei jedem
weiteren Drücken der Taste
die Lichtfarbe. Die indirekteBeleuchtung wird
abgeschaltet, wenn die Taste
nach dem Wechsel in die
letzte Farbe erneut gedrückt
wird, wenn die Taste ca. 4
Sekunden lang gedrückt wird
oder wenn die Taste ROOM,DOOR oder DIMMER
gedrückt wird.
➄ DIMMER : Immer wenn Sie diese
Taste bei eingeschalteter
Innenraumleuchte drücken,
ändert sich die Helligkeit
der Innenraumleuchte in 3
Stufen.
ACHTUNG
Lassen Sie den Schalter nicht
übermäßig lange in dieser Stellung,wenn der Motor nicht läuft.
/
/
