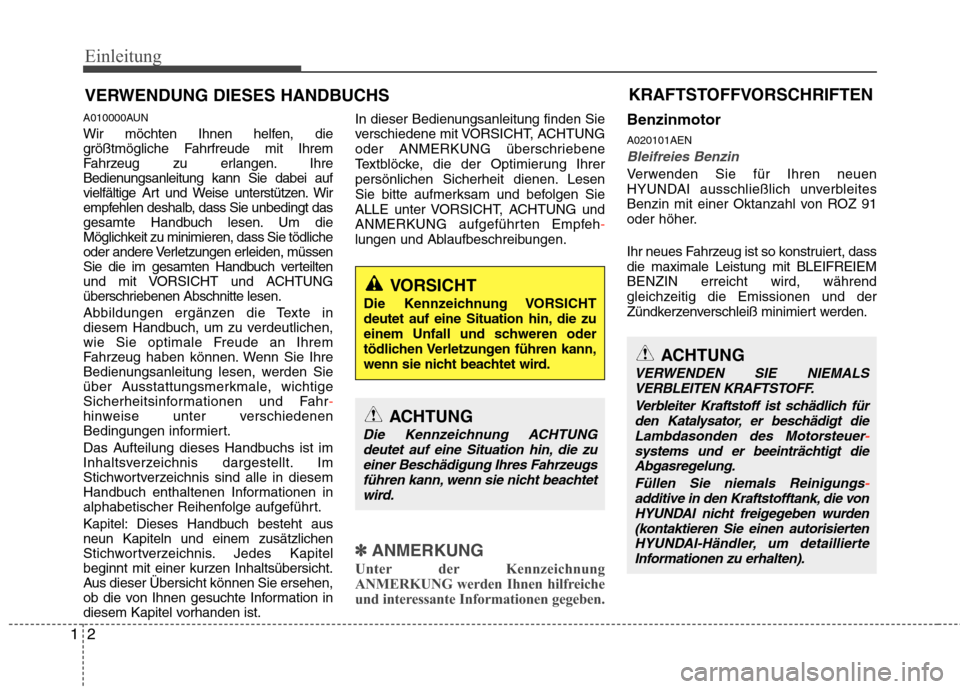

Einleitung
2
1
A010000AUN
Wir möchten Ihnen helfen, die
größtmögliche Fahrfreude mit Ihrem
Fahrzeug zu erlangen. Ihre
Bedienungsanleitung kann Sie dabei auf
vielfältige Art und Weise unterstützen. Wir
empfehlen deshalb, dass Sie unbedingt das
gesamte Handbuch lesen. Um die
Möglichkeit zu minimieren, dass Sie tödliche
oder andere Verletzungen erleiden, müssen
Sie die im gesamten Handbuch verteilten
und mit VORSICHT und ACHTUNG
überschriebenen Abschnitte lesen.
Abbildungen ergänzen die Texte in
diesem Handbuch, um zu verdeutlichen,
wie Sie optimale Freude an Ihrem
Fahrzeug haben können. Wenn Sie Ihre
Bedienungsanleitung lesen, werden Sie
über Ausstattungsmerkmale, wichtige
Sicherheitsinformationen und Fahr
-hinweise unter verschiedenen
Bedingungen informiert.
Das Aufteilung dieses Handbuchs ist im
Inhaltsverzeichnis dargestellt. Im
Stichwortverzeichnis sind alle in diesem
Handbuch enthaltenen Informationen in
alphabetischer Reihenfolge aufgeführt.
Kapitel: Dieses Handbuch besteht aus neun Kapiteln und einem zusätzlichen
Stichwortverzeichnis. Jedes Kapitel
beginnt mit einer kurzen Inhaltsübersicht.
Aus dieser Übersicht können Sie ersehen,
ob die von Ihnen gesuchte Information in
diesem Kapitel vorhanden ist. In dieser Bedienungsanleitung finden Sie
verschiedene mit VORSICHT, ACHTUNG
oder ANMERKUNG überschriebene
Textblöcke, die der Optimierung Ihrer
persönlichen Sicherheit dienen. Lesen
Sie bitte aufmerksam und befolgen Sie
ALLE unter VORSICHT, ACHTUNG und
ANMERKUNG aufgeführten Empfeh
-lungen und Ablaufbeschreibungen.
✽✽

ANMERKUNG
Unter der Kennzeichnung
ANMERKUNG werden Ihnen hilfreiche
und interessante Informationen gegeben.
Benzinmotor A020101AEN
Bleifreies Benzin
Verwenden Sie für Ihren neuen
HYUNDAI ausschließlich unverbleites
Benzin mit einer Oktanzahl von ROZ 91
oder höher.
Ihr neues Fahrzeug ist so konstruiert, dass die maximale Leistung mit BLEIFREIEMBENZIN erreicht wird, während
gleichzeitig die Emissionen und der
Zündkerzenverschleiß minimiert werden.
VERWENDUNG DIESES HANDBUCHS
VORSICHT
Die Kennzeichnung VORSICHT
deutet auf eine Situation hin, die zu
einem Unfall und schweren oder
tödlichen Verletzungen führen kann,
wenn sie nicht beachtet wird.
ACHTUNG
Die Kennzeichnung ACHTUNG deutet auf eine Situation hin, die zu
einer Beschädigung Ihres Fahrzeugsführen kann, wenn sie nicht beachtet wird.
ACHTUNG
VERWENDEN SIE NIEMALS
VERBLEITEN KRAFTSTOFF.
Verbleiter Kraftstoff ist schädlich fürden Katalysator, er beschädigt dieLambdasonden des Motorsteuer
-systems und er beeinträchtigt dieAbgasregelung.
Füllen Sie niemals Reinigungs
-additive in den Kraftstofftank, die vonHYUNDAI nicht freigegeben wurden(kontaktieren Sie einen autorisierten
HYUNDAI-Händler, um detaillierte Informationen zu erhalten).
KRAFTSTOFFVORSCHRIFTEN

13
Einleitung

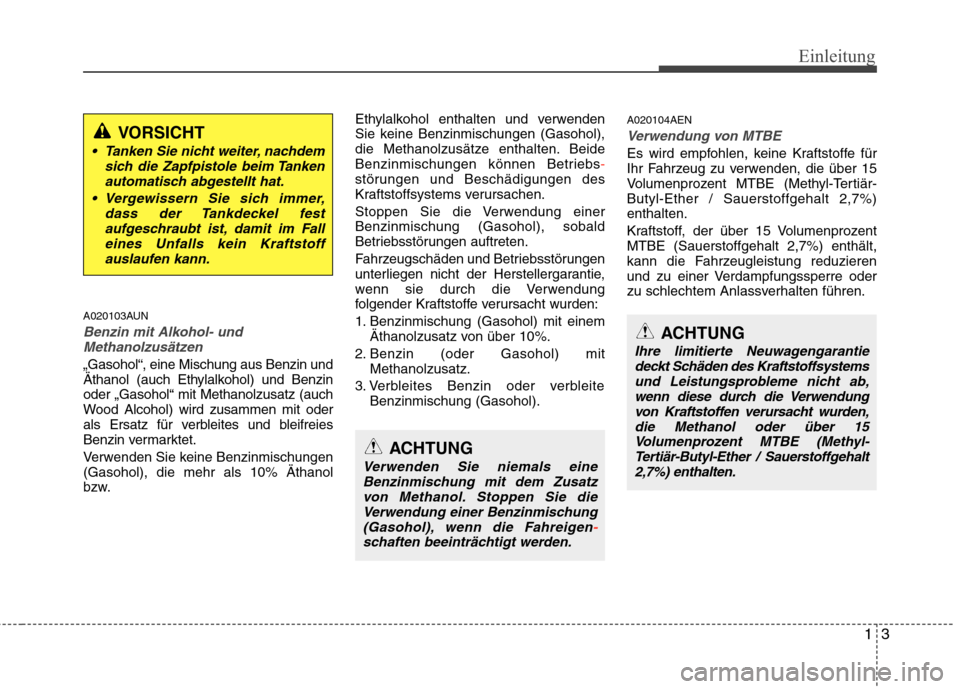

A020103AUN
Benzin mit Alkohol- undMethanolzusätzen
„Gasohol“, eine Mischung aus Benzin und
Äthanol (auch Ethylalkohol) und Benzinoder „Gasohol“ mit Methanolzusatz (auch
Wood Alcohol) wird zusammen mit oder
als Ersatz für verbleites und bleifreies
Benzin vermarktet.
Verwenden Sie keine Benzinmischungen (Gasohol), die mehr als 10% Äthanol
bzw. Ethylalkohol enthalten und verwenden
Sie keine Benzinmischungen (Gasohol),
die Methanolzusätze enthalten. Beide
Benzinmischungen können Betriebs
-störungen und Beschädigungen des
Kraftstoffsystems verursachen.
Stoppen Sie die Verwendung einer Benzinmischung (Gasohol), sobald
Betriebsstörungen auftreten.
Fahrzeugschäden und Betriebsstörungen
unterliegen nicht der Herstellergarantie,
wenn sie durch die Verwendung
folgender Kraftstoffe verursacht wurden:
1. Benzinmischung (Gasohol) mit einem
Äthanolzusatz von über 10%.
2. Benzin (oder Gasohol) mit Methanolzusatz.
3. Verbleites Benzin oder verbleite Benzinmischung (Gasohol). A020104AEN
Verwendung von MTBE
Es wird empfohlen, keine Kraftstoffe für
Ihr Fahrzeug zu verwenden, die über 15
Volumenprozent MTBE (Methyl-Tertiär-Butyl-Ether / Sauerstoffgehalt 2,7%)enthalten.
Kraftstoff, der über 15 Volumenprozent MTBE (Sauerstoffgehalt 2,7%) enthält,
kann die Fahrzeugleistung reduzieren
und zu einer Verdampfungssperre oder
zu schlechtem Anlassverhalten führen.
VORSICHT
Tanken Sie nicht weiter, nachdem
sich die Zapfpistole beim Tanken
automatisch abgestellt hat.
Vergewissern Sie sich immer, dass der Tankdeckel festaufgeschraubt ist, damit im Fall
eines Unfalls kein Kraftstoff auslaufen kann.
ACHTUNG
Verwenden Sie niemals eineBenzinmischung mit dem Zusatz
von Methanol. Stoppen Sie die Verwendung einer Benzinmischung(Gasohol), wenn die Fahreigen
-schaften beeinträchtigt werden.
ACHTUNG
Ihre limitierte Neuwagengarantiedeckt Schäden des Kraftstoffsystems
und Leistungsprobleme nicht ab, wenn diese durch die Verwendungvon Kraftstoffen verursacht wurden, die Methanol oder über 15
Volumenprozent MTBE (Methyl- Tertiär-Butyl-Ether / Sauerstoffgehalt2,7%) enthalten.

Einleitung
4
1

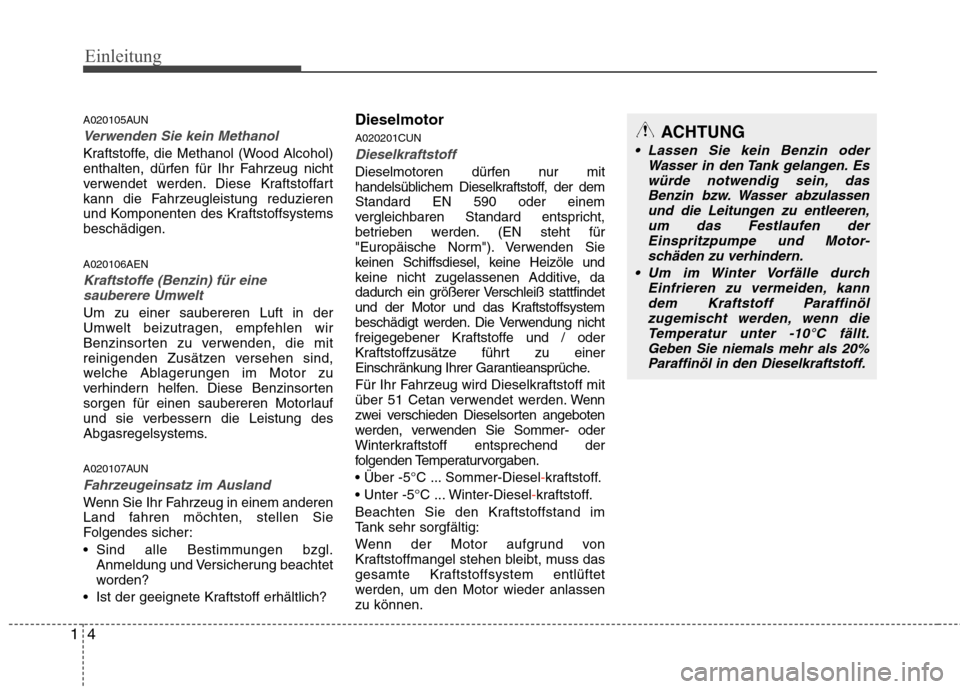

A020105AUN
Verwenden Sie kein Methanol
Kraftstoffe, die Methanol (Wood Alcohol)
enthalten, dürfen für Ihr Fahrzeug nicht
verwendet werden. Diese Kraftstoffart
kann die Fahrzeugleistung reduzieren
und Komponenten des Kraftstoffsystemsbeschädigen. A020106AEN
Kraftstoffe (Benzin) für eine
sauberere Umwelt
Um zu einer saubereren Luft in der
Umwelt beizutragen, empfehlen wir
Benzinsorten zu verwenden, die mit
reinigenden Zusätzen versehen sind,
welche Ablagerungen im Motor zu
verhindern helfen. Diese Benzinsorten
sorgen für einen saubereren Motorlauf
und sie verbessern die Leistung des
Abgasregelsystems.
A020107AUN
Fahrzeugeinsatz im Ausland
Wenn Sie Ihr Fahrzeug in einem anderen
Land fahren möchten, stellen Sie
Folgendes sicher:
Sind alle Bestimmungen bzgl. Anmeldung und Versicherung beachtet
worden?
Ist der geeignete Kraftstoff erhältlich? Dieselmotor A020201CUN
Dieselkraftstoff
Dieselmotoren dürfen nur mit
handelsüblichem Dieselkraftstoff, der demStandard EN 590 oder einem
vergleichbaren Standard entspricht,
betrieben werden. (EN steht für
"Europäische Norm"). Verwenden Sie
keinen Schiffsdiesel, keine Heizöle und
keine nicht zugelassenen Additive, da
dadurch ein größerer Verschleiß stattfindet
und der Motor und das Kraftstoffsystem
beschädigt werden. Die Verwendung nicht
freigegebener Kraftstoffe und / oder
Kraftstoffzusätze führt zu einer
Einschränkung Ihrer Garantieansprüche.
Für Ihr Fahrzeug wird Dieselkraftstoff mit
über 51 Cetan verwendet werden. Wenn
zwei verschieden Dieselsorten angeboten
werden, verwenden Sie Sommer- oder
Winterkraftstoff entsprechend der
folgenden Temperaturvorgaben.
Sommer-Diesel
-kraftstoff.
Winter-Diesel
-kraftstoff.
Beachten Sie den Kraftstoffstand im
Tank sehr sorgfältig:
Wenn der Motor aufgrund von
Kraftstoffmangel stehen bleibt, muss das
gesamte Kraftstoffsystem entlüftet
werden, um den Motor wieder anlassenzu können.
ACHTUNG
Lassen Sie kein Benzin oder Wasser in den Tank gelangen. Es
würde notwendig sein, das Benzin bzw. Wasser abzulassenund die Leitungen zu entleeren,um das Festlaufen der
Einspritzpumpe und Motor-schäden zu verhindern.
Um im Winter Vorfälle durch Einfrieren zu vermeiden, kann
dem Kraftstoff Paraffinöl zugemischt werden, wenn dieTemperatur unter -10°C fällt. Geben Sie niemals mehr als 20%
Paraffinöl in den Dieselkraftstoff.

15
Einleitung

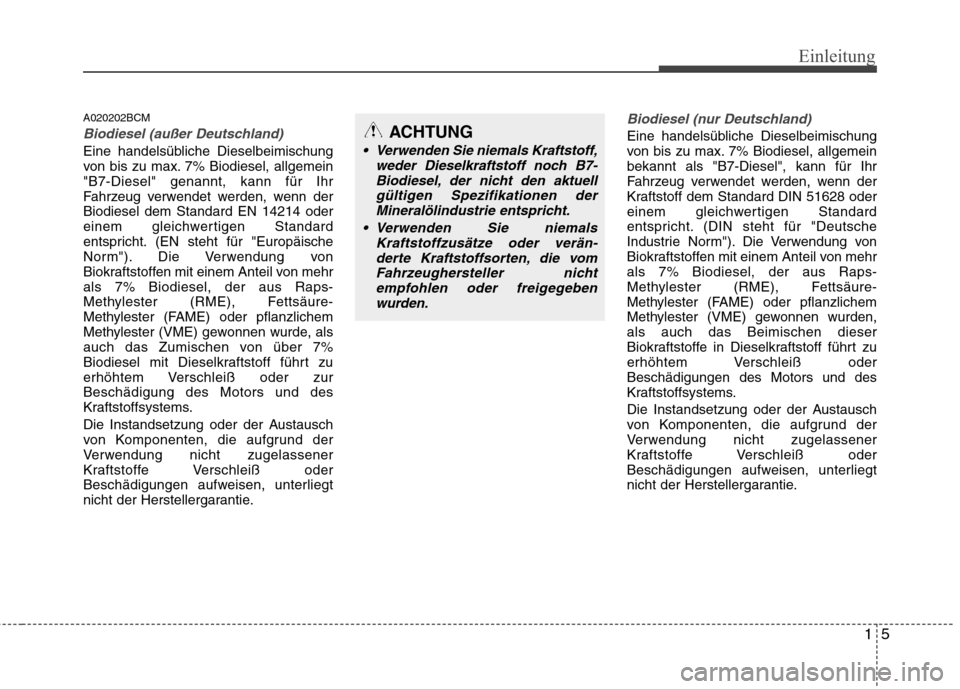

A020202BCM
Biodiesel (außer Deutschland)
Eine handelsübliche Dieselbeimischung
von bis zu max. 7% Biodiesel, allgemein"B7-Diesel" genannt, kann für Ihr
Fahrzeug verwendet werden, wenn derBiodiesel dem Standard EN 14214 oder
einem gleichwertigen Standard
entspricht. (EN steht für "Europäische
Norm"). Die Verwendung von
Biokraftstoffen mit einem Anteil von mehrals 7% Biodiesel, der aus Raps-
Methylester (RME), Fettsäure-
Methylester (FAME) oder pflanzlichem
Methylester (VME) gewonnen wurde, als
auch das Zumischen von über 7%
Biodiesel mit Dieselkraftstoff führt zu
erhöhtem Verschleiß oder zurBeschädigung des Motors und des
Kraftstoffsystems.
Die Instandsetzung oder der Austausch
von Komponenten, die aufgrund der
Verwendung nicht zugelassener
Kraftstoffe Verschleiß oder
Beschädigungen aufweisen, unterliegt
nicht der Herstellergarantie.
Biodiesel (nur Deutschland)
Eine handelsübliche Dieselbeimischung
von bis zu max. 7% Biodiesel, allgemeinbekannt als "B7-Diesel", kann für Ihr
Fahrzeug verwendet werden, wenn der
Kraftstoff dem Standard DIN 51628 oder
einem gleichwertigen Standard
entspricht. (DIN steht für "Deutsche
Industrie Norm"). Die Verwendung von
Biokraftstoffen mit einem Anteil von mehrals 7% Biodiesel, der aus Raps-
Methylester (RME), Fettsäure-
Methylester (FAME) oder pflanzlichem
Methylester (VME) gewonnen wurden,als auch das Beimischen dieser
Biokraftstoffe in Dieselkraftstoff führt zu
erhöhtem Verschleiß oderBeschädigungen des Motors und des
Kraftstoffsystems.
Die Instandsetzung oder der Austausch
von Komponenten, die aufgrund der
Verwendung nicht zugelassener
Kraftstoffe Verschleiß oder
Beschädigungen aufweisen, unterliegt
nicht der Herstellergarantie.ACHTUNG
Verwenden Sie niemals Kraftstoff,weder Dieselkraftstoff noch B7-
Biodiesel, der nicht den aktuellgültigen Spezifikationen derMineralölindustrie entspricht.
Verwenden Sie niemals Kraftstoffzusätze oder verän-derte Kraftstoffsorten, die vomFahrzeughersteller nichtempfohlen oder freigegeben
wurden.

Einleitung
6
1

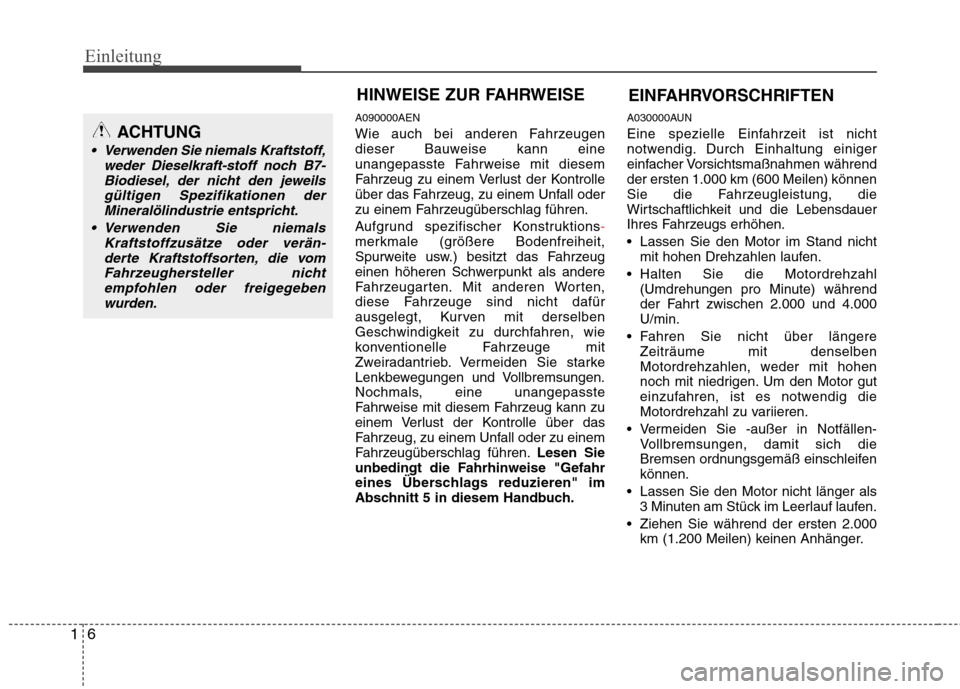

A090000AEN
Wie auch bei anderen Fahrzeugen
dieser Bauweise kann eine
unangepasste Fahrweise mit diesem
Fahrzeug zu einem Verlust der Kontrolle
über das Fahrzeug, zu einem Unfall oder
zu einem Fahrzeugüberschlag führen.
Aufgrund spezifischer Konstruktions
-merkmale (größere Bodenfreiheit,
Spurweite usw.) besitzt das Fahrzeug
einen höheren Schwerpunkt als andere
Fahrzeugarten. Mit anderen Worten,
diese Fahrzeuge sind nicht dafür
ausgelegt, Kurven mit derselben
Geschwindigkeit zu durchfahren, wie
konventionelle Fahrzeuge mit
Zweiradantrieb. Vermeiden Sie starke
Lenkbewegungen und Vollbremsungen.
Nochmals, eine unangepasste
Fahrweise mit diesem Fahrzeug kann zu
einem Verlust der Kontrolle über das
Fahrzeug, zu einem Unfall oder zu einem
Fahrzeugüberschlag führen. Lesen Sie
unbedingt die Fahrhinweise "Gefahr
eines Überschlags reduzieren" im
Abschnitt 5 in diesem Handbuch. A030000AUN
Eine spezielle Einfahrzeit ist nicht
notwendig. Durch Einhaltung einiger
einfacher Vorsichtsmaßnahmen währendder ersten 1.000 km (600 Meilen) können
Sie die Fahrzeugleistung, die
Wirtschaftlichkeit und die Lebensdauer
Ihres Fahrzeugs erhöhen.
Lassen Sie den Motor im Stand nicht
mit hohen Drehzahlen laufen.
Halten Sie die Motordrehzahl (Umdrehungen pro Minute) während
der Fahrt zwischen 2.000 und 4.000U/min.
Fahren Sie nicht über längere Zeiträume mit denselben
Motordrehzahlen, weder mit hohen
noch mit niedrigen. Um den Motor gut
einzufahren, ist es notwendig die
Motordrehzahl zu variieren.
Vermeiden Sie -außer in Notfällen- Vollbremsungen, damit sich die
Bremsen ordnungsgemäß einschleifenkönnen.
Lassen Sie den Motor nicht länger als 3 Minuten am Stück im Leerlauf laufen.
Ziehen Sie während der ersten 2.000 km (1.200 Meilen) keinen Anhänger.
EINFAHRVORSCHRIFTEN
HINWEISE ZUR FAHRWEISE
ACHTUNG
Verwenden Sie niemals Kraftstoff,
weder Dieselkraft-stoff noch B7-
Biodiesel, der nicht den jeweilsgültigen Spezifikationen derMineralölindustrie entspricht.
Verwenden Sie niemals Kraftstoffzusätze oder verän-derte Kraftstoffsorten, die vomFahrzeughersteller nicht empfohlen oder freigegeben
wurden.

17
Einleitung

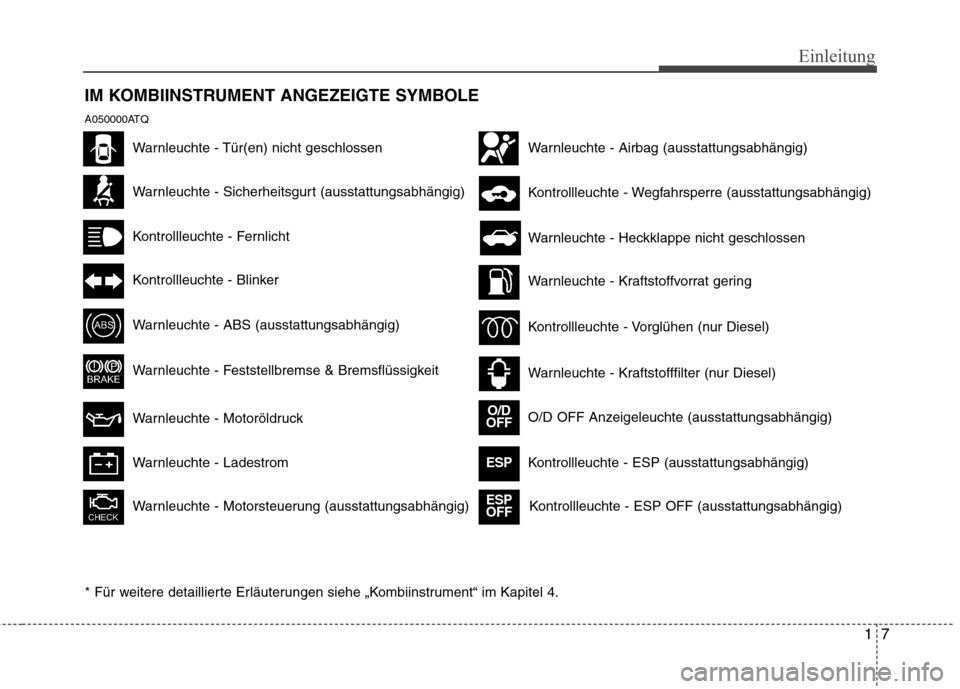

IM KOMBIINSTRUMENT ANGEZEIGTE SYMBOLE
A050000ATQ
Warnleuchte - Sicherheitsgurt (ausstattungsabhängig)
Kontrollleuchte - Fernlicht
Kontrollleuchte - Blinker
Warnleuchte - ABS (ausstattungsabhängig)
Warnleuchte - Feststellbremse & Bremsflüssigkeit
Warnleuchte - Motoröldruck
Warnleuchte - Motorsteuerung (ausstattungsabhängig)Warnleuchte - Airbag (ausstattungsabhängig)
Kontrollleuchte - Wegfahrsperre (ausstattungsabhängig)
Warnleuchte - Kraftstoffvorrat gering
Kontrollleuchte - Vorglühen (nur Diesel)
Warnleuchte - Kraftstofffilter (nur Diesel)
Warnleuchte - Heckklappe nicht geschlossen
* Für weitere detaillierte Erläuterungen siehe „Kombiinstrument“ im Kapitel 4.
Warnleuchte - Ladestrom
Warnleuchte - Tür(en) nicht geschlossen
Kontrollleuchte - ESP (ausstattungsabhängig) Kontrollleuchte - ESP OFF (ausstattungsabhängig)
O/D OFF Anzeigeleuchte (ausstattungsabhängig)
O/D
OFF
ESP
ESP OFF

2
Innenausstattung im Überblick / 2-2
Armaturenbrett im Überblick / 2-3
Motorraum / 2-4
Ihr Fahrzeug im Überblick

Ihr Fahrzeug im Überblick
2
2

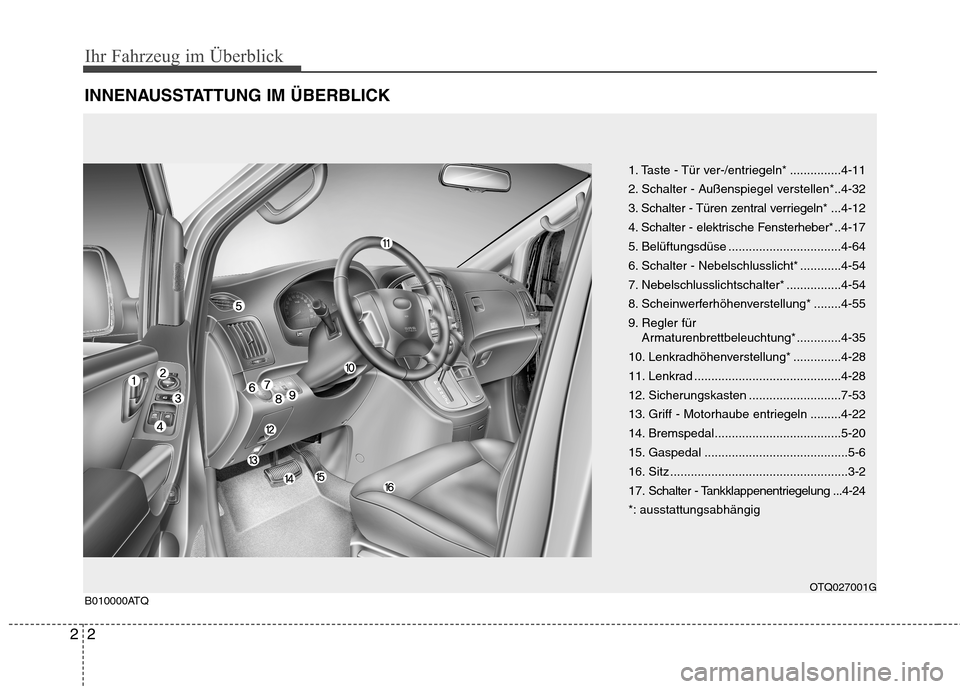

INNENAUSSTATTUNG IM ÜBERBLICK
1. Taste - Tür ver-/entriegeln* ...............4-11
2. Schalter - Außenspiegel verstellen*..4-32
3. Schalter - Türen zentral verriegeln* ... 4-12
4. Schalter - elektrische Fensterheber* .. 4-17
5. Belüftungsdüse .................................4-64
6. Schalter - Nebelschlusslicht* ............4-54
7. Nebelschlusslichtschalter* ................4-54
8. Scheinwerferhöhenverstellung* ........4-55
9. Regler für Armaturenbrettbeleuchtung* .............4-35
10. Lenkradhöhenverstellung* ..............4-28
11. Lenkrad ...........................................4-28
12. Sicherungskasten ...........................7-53
13. Griff - Motorhaube entriegeln .........4-22
14. Bremspedal.....................................5-20
15. Gaspedal ..........................................5-6
16. Sitz ....................................................3-2
17. Schalter - Tankklappenentriegelung ...4-24
*: ausstattungsabhängig
B010000ATQ OTQ027001G
