2011 Hyundai H-1 (Grand Starex) Betriebsanleitung (in German)

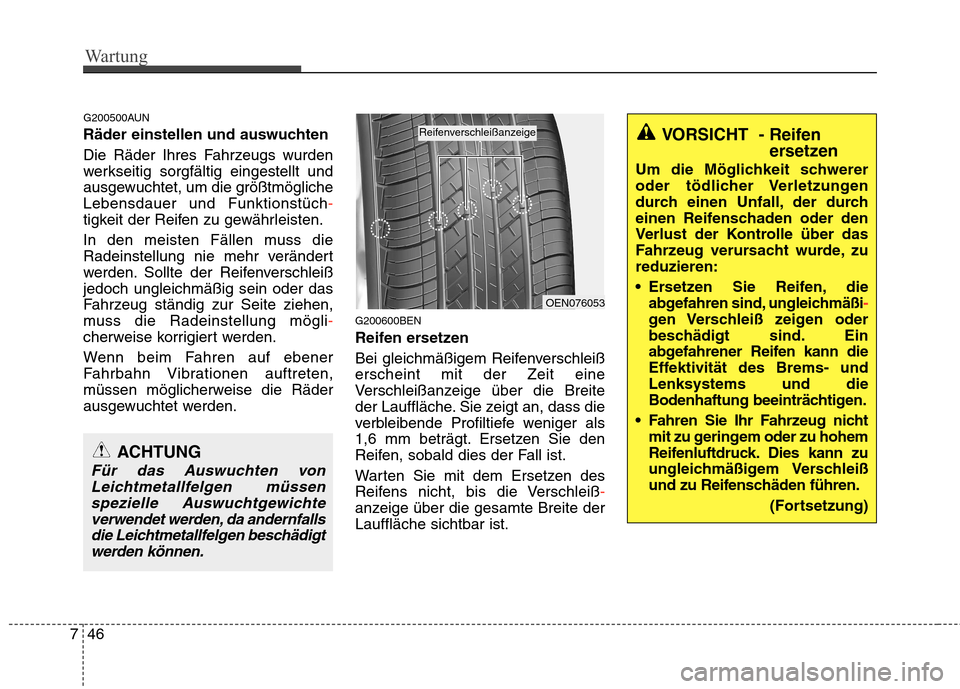

Wartung
46
7
G200500AUN
Räder einstellen und auswuchten
Die Räder Ihres Fahrzeugs wurden
werkseitig sorgfältig eingestellt und
ausgewuchtet, um die größtmöglicheLebensdauer und Funktionstüch
-
tigkeit der Reifen zu gewährleisten.
In den meisten Fällen muss die
Radeinstellung nie mehr verändert
werden. Sollte der Reifenverschleißjedoch ungleichmäßig sein oder das
Fahrzeug ständig zur Seite ziehen,
muss die Radeinstellung mögli
-
cherweise korrigiert werden.
Wenn beim Fahren auf ebener
Fahrbahn Vibrationen auftreten,
müssen möglicherweise die Räder
ausgewuchtet werden. G200600BEN
Reifen ersetzen
Bei gleichmäßigem Reifenverschleiß erscheint mit der Zeit eine
Verschleißanzeige über die Breite
der Lauffläche. Sie zeigt an, dass die
verbleibende Profiltiefe weniger als
1,6 mm beträgt. Ersetzen Sie den
Reifen, sobald dies der Fall ist.
Warten Sie mit dem Ersetzen des
Reifens nicht, bis die Verschleiß
-
anzeige über die gesamte Breite der Lauffläche sichtbar ist.
ACHTUNG
Für das Auswuchten von
Leichtmetallfelgen müssenspezielle Auswuchtgewichte verwendet werden, da andernfallsdie Leichtmetallfelgen beschädigtwerden können.
OEN076053
ReifenverschleißanzeigeVORSICHT - Reifen ersetzen
Um die Möglichkeit schwerer
oder tödlicher Verletzungen
durch einen Unfall, der durch
einen Reifenschaden oder den
Verlust der Kontrolle über das
Fahrzeug verursacht wurde, zureduzieren:
Ersetzen Sie Reifen, die abgefahren sind, ungleichmäßi
-
gen Verschleiß zeigen oder
beschädigt sind. Ein
abgefahrener Reifen kann die
Effektivität des Brems- undLenksystems und die
Bodenhaftung beeinträchtigen.
Fahren Sie Ihr Fahrzeug nicht mit zu geringem oder zu hohem
Reifenluftdruck. Dies kann zu
ungleichmäßigem Verschleiß
und zu Reifenschäden führen.
(Fortsetzung)

747

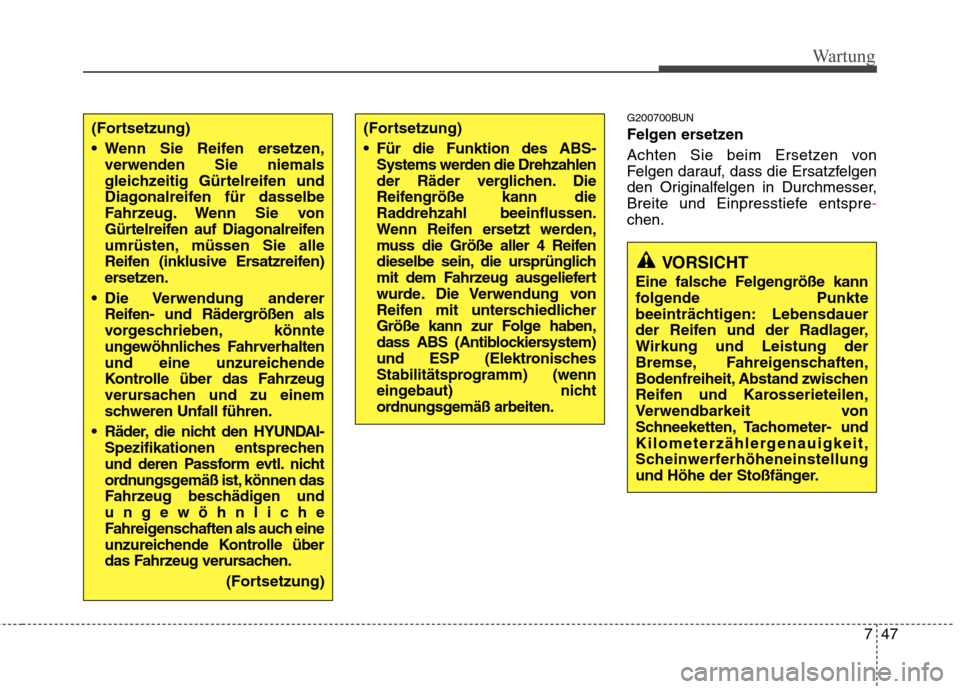

Wartung
G200700BUN
Felgen ersetzen
Achten Sie beim Ersetzen von
Felgen darauf, dass die Ersatzfelgen
den Originalfelgen in Durchmesser,
Breite und Einpresstiefe entspre
-
chen.
(Fortsetzung)
Wenn Sie Reifen ersetzen,verwenden Sie niemals
gleichzeitig Gürtelreifen und
Diagonalreifen für dasselbe
Fahrzeug. Wenn Sie von
Gürtelreifen auf Diagonalreifen
umrüsten, müssen Sie alle
Reifen (inklusive Ersatzreifen)
ersetzen.
Die Verwendung anderer Reifen- und Rädergrößen als
vorgeschrieben, könnte
ungewöhnliches Fahrverhalten
und eine unzureichende
Kontrolle über das Fahrzeug
verursachen und zu einem
schweren Unfall führen.
Räder, die nicht den HYUNDAI- Spezifikationen entsprechen
und deren Passform evtl. nicht
ordnungsgemäß ist, können das
Fahrzeug beschädigen und
ungewöhnliche
Fahreigenschaften als auch eine
unzureichende Kontrolle über
das Fahrzeug verursachen.
(Fortsetzung)
VORSICHT
Eine falsche Felgengröße kann
folgende Punkte
beeinträchtigen: Lebensdauer
der Reifen und der Radlager,Wirkung und Leistung der
Bremse, Fahreigenschaften,
Bodenfreiheit, Abstand zwischen
Reifen und Karosserieteilen,
Verwendbarkeit von
Schneeketten, Tachometer- und
Kilometerzählergenauigkeit,
Scheinwerferhöheneinstellung
und Höhe der Stoßfänger.
(Fortsetzung)
Für die Funktion des ABS- Systems werden die Drehzahlen
der Räder verglichen. Die
Reifengröße kann die
Raddrehzahl beeinflussen.
Wenn Reifen ersetzt werden,
muss die Größe aller 4 Reifen
dieselbe sein, die ursprünglich
mit dem Fahrzeug ausgeliefert
wurde. Die Verwendung von
Reifen mit unterschiedlicher
Größe kann zur Folge haben,
dass ABS (Antiblockiersystem)
und ESP (Elektronisches
Stabilitätsprogramm) (wenn
eingebaut) nicht
ordnungsgemäß arbeiten.

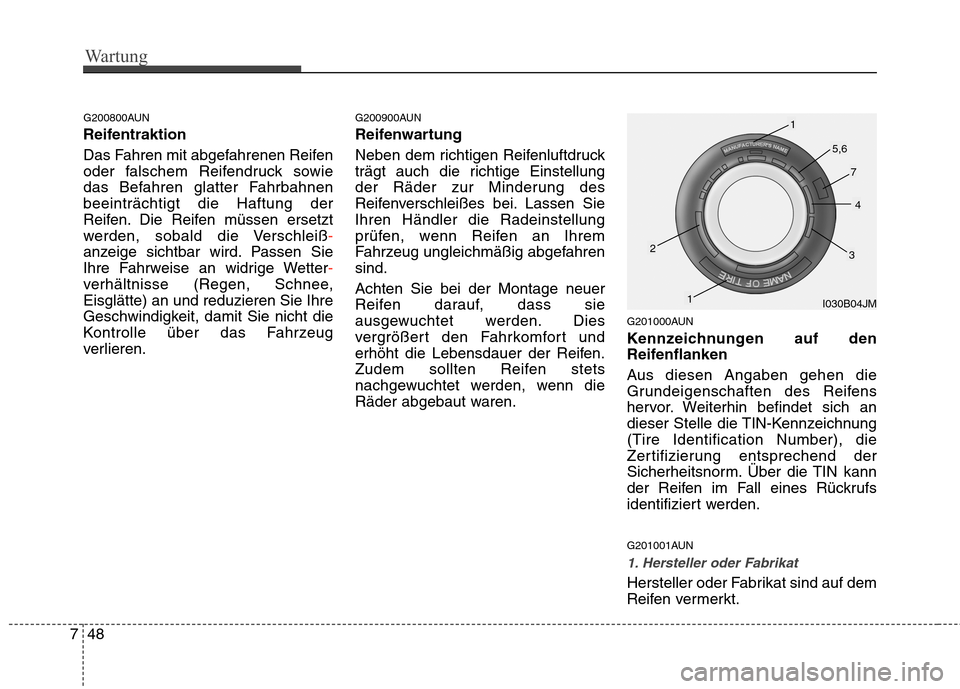

Wartung
48
7
G200800AUN
Reifentraktion
Das Fahren mit abgefahrenen Reifen
oder falschem Reifendruck sowie
das Befahren glatter Fahrbahnenbeeinträchtigt die Haftung der
Reifen. Die Reifen müssen ersetzt
werden, sobald die Verschleiß
-
anzeige sichtbar wird. Passen Sie
Ihre Fahrweise an widrige Wetter
-
verhältnisse (Regen, Schnee, Eisglätte) an und reduzieren Sie Ihre
Geschwindigkeit, damit Sie nicht die
Kontrolle über das Fahrzeug
verlieren. G200900AUN
Reifenwartung
Neben dem richtigen Reifenluftdruck
trägt auch die richtige Einstellung
der Räder zur Minderung des
Reifenverschleißes bei. Lassen SieIhren Händler die Radeinstellung
prüfen, wenn Reifen an Ihrem
Fahrzeug ungleichmäßig abgefahrensind. Achten Sie bei der Montage neuer
Reifen darauf, dass sie
ausgewuchtet werden. Dies
vergrößert den Fahrkomfort und
erhöht die Lebensdauer der Reifen.
Zudem sollten Reifen stets
nachgewuchtet werden, wenn die
Räder abgebaut waren.
G201000AUN
Kennzeichnungen auf den
Reifenflanken
Aus diesen Angaben gehen die
Grundeigenschaften des Reifens
hervor. Weiterhin befindet sich an
dieser Stelle die TIN-Kennzeichnung(Tire Identification Number), die
Zertifizierung entsprechend der
Sicherheitsnorm. Über die TIN kann
der Reifen im Fall eines Rückrufs
identifiziert werden.
G201001AUN
1. Hersteller oder Fabrikat
Hersteller oder Fabrikat sind auf dem
Reifen vermerkt.
I030B04JM
1
1
23
4
5,6
7

749

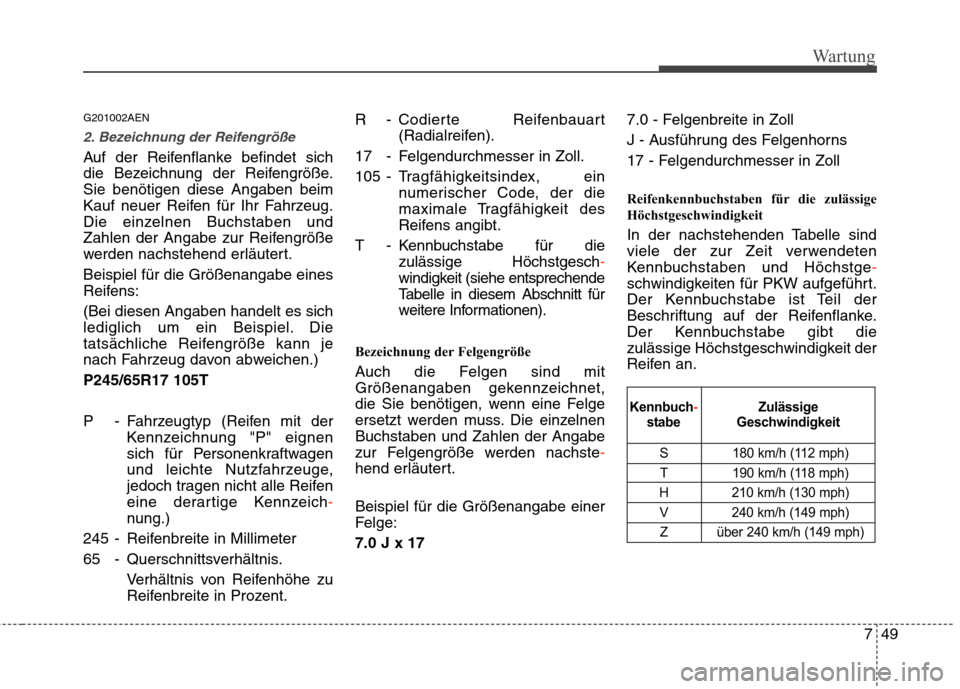

Wartung
G201002AEN
2. Bezeichnung der Reifengröße
Auf der Reifenflanke befindet sich
die Bezeichnung der Reifengröße.Sie benötigen diese Angaben beim
Kauf neuer Reifen für Ihr Fahrzeug.
Die einzelnen Buchstaben und
Zahlen der Angabe zur Reifengröße
werden nachstehend erläutert. Beispiel für die Größenangabe eines
Reifens: (Bei diesen Angaben handelt es sich
lediglich um ein Beispiel. Die
tatsächliche Reifengröße kann je
nach Fahrzeug davon abweichen.) P245/65R17 105T
P - Fahrzeugtyp (Reifen mit derKennzeichnung "P" eignen
sich für Personenkraftwagen
und leichte Nutzfahrzeuge,
jedoch tragen nicht alle Reifen
eine derartige Kennzeich
-
nung.)
245 - Reifenbreite in Millimeter
65 - Querschnittsverhältnis. Verhältnis von Reifenhöhe zuReifenbreite in Prozent. R - Codierte Reifenbauart
(Radialreifen).
17 - Felgendurchmesser in Zoll.
105 - Tragfähigkeitsindex, ein numerischer Code, der die
maximale Tragfähigkeit des
Reifens angibt.
T - Kennbuchstabe für die zulässige Höchstgesch
-
windigkeit (siehe entsprechende
Tabelle in diesem Abschnitt für
weitere Informationen).
Bezeichnung der Felgengröße
Auch die Felgen sind mit
Größenangaben gekennzeichnet,
die Sie benötigen, wenn eine Felge
ersetzt werden muss. Die einzelnenBuchstaben und Zahlen der Angabe
zur Felgengröße werden nachste
-
hend erläutert. Beispiel für die Größenangabe einer
Felge: 7.0 J x 17 7.0 - Felgenbreite in Zoll
J - Ausführung des Felgenhorns
17 - Felgendurchmesser in Zoll
Reifenkennbuchstaben für die zulässige
Höchstgeschwindigkeit
In der nachstehenden Tabelle sind
viele der zur Zeit verwendeten
Kennbuchstaben und Höchstge
-
schwindigkeiten für PKW aufgeführt.
Der Kennbuchstabe ist Teil der
Beschriftung auf der Reifenflanke.
Der Kennbuchstabe gibt die
zulässige Höchstgeschwindigkeit der
Reifen an.
S 180 km/h (112 mph)
T 190 km/h (118 mph)
H 210 km/h (130 mph) V 240 km/h (149 mph) Z über 240 km/h (149 mph)
Zulässige
Geschwindigkeit
Kennbuch-stabe

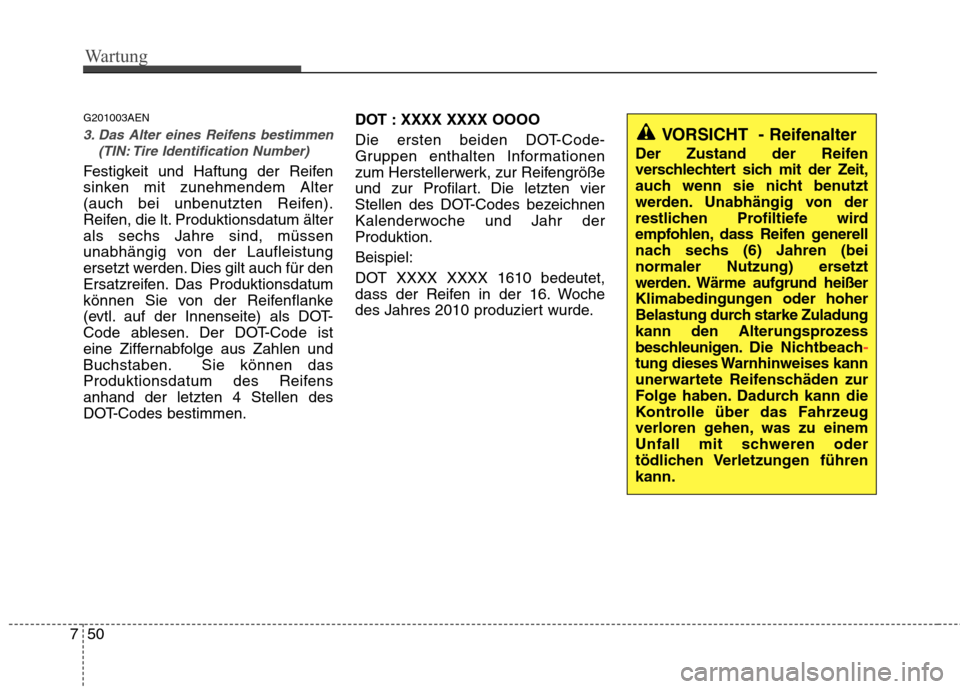

Wartung
50
7
G201003AEN
3. Das Alter eines Reifens bestimmen
(TIN: Tire Identification Number)
Festigkeit und Haftung der Reifen
sinken mit zunehmendem Alter
(auch bei unbenutzten Reifen).
Reifen, die lt. Produktionsdatum älter
als sechs Jahre sind, müssen
unabhängig von der Laufleistung
ersetzt werden. Dies gilt auch für den
Ersatzreifen. Das Produktionsdatum
können Sie von der Reifenflanke
(evtl. auf der Innenseite) als DOT-
Code ablesen. Der DOT-Code ist
eine Ziffernabfolge aus Zahlen und
Buchstaben. Sie können das
Produktionsdatum des Reifensanhand der letzten 4 Stellen des
DOT-Codes bestimmen. DOT : XXXX XXXX OOOO
Die ersten beiden DOT-Code-
Gruppen enthalten Informationen
zum Herstellerwerk, zur Reifengröße
und zur Profilart. Die letzten vier
Stellen des DOT-Codes bezeichnen
Kalenderwoche und Jahr derProduktion. Beispiel:
DOT XXXX XXXX 1610 bedeutet,
dass der Reifen in der 16. Woche
des Jahres 2010 produziert wurde.
VORSICHT - Reifenalter
Der Zustand der Reifen
verschlechtert sich mit der Zeit,
auch wenn sie nicht benutzt
werden. Unabhängig von der
restlichen Profiltiefe wird
empfohlen, dass Reifen generell
nach sechs (6) Jahren (bei
normaler Nutzung) ersetzt
werden. Wärme aufgrund heißer
Klimabedingungen oder hoher
Belastung durch starke Zuladung
kann den Alterungsprozess
beschleunigen. Die Nichtbeach
-
tung dieses Warnhinweises kann
unerwartete Reifenschäden zur
Folge haben. Dadurch kann die
Kontrolle über das Fahrzeug
verloren gehen, was zu einem
Unfall mit schweren oder
tödlichen Verletzungen führenkann.

751

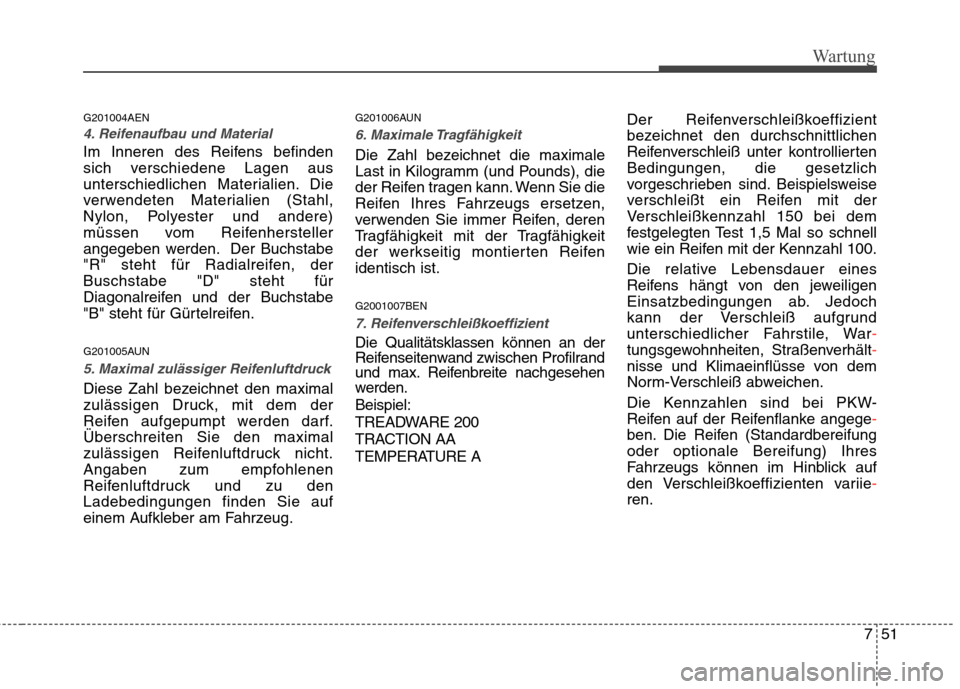

Wartung
G201004AEN
4. Reifenaufbau und Material
Im Inneren des Reifens befinden
sich verschiedene Lagen aus
unterschiedlichen Materialien. Die
verwendeten Materialien (Stahl,
Nylon, Polyester und andere)
müssen vom Reifenhersteller
angegeben werden. Der Buchstabe
"R" steht für Radialreifen, derBuschstabe "D" steht für
Diagonalreifen und der Buchstabe
"B" steht für Gürtelreifen.
G201005AUN
5. Maximal zulässiger Reifenluftdruck
Diese Zahl bezeichnet den maximal
zulässigen Druck, mit dem der
Reifen aufgepumpt werden darf.Überschreiten Sie den maximal
zulässigen Reifenluftdruck nicht.
Angaben zum empfohlenen
Reifenluftdruck und zu denLadebedingungen finden Sie auf
einem Aufkleber am Fahrzeug.G201006AUN
6. Maximale Tragfähigkeit
Die Zahl bezeichnet die maximale
Last in Kilogramm (und Pounds), die
der Reifen tragen kann. Wenn Sie die
Reifen Ihres Fahrzeugs ersetzen,
verwenden Sie immer Reifen, deren
Tragfähigkeit mit der Tragfähigkeit
der werkseitig montierten Reifenidentisch ist. G2001007BEN
7. Reifenverschleißkoeffizient
Die Qualitätsklassen können an der
Reifenseitenwand zwischen Profilrand
und max. Reifenbreite nachgesehen
werden. Beispiel:
TREADWARE 200
TRACTION AA
TEMPERATURE A
Der Reifenverschleißkoeffizient
bezeichnet den durchschnittlichen
Reifenverschleiß unter kontrolliertenBedingungen, die gesetzlich
vorgeschrieben sind. Beispielsweise
verschleißt ein Reifen mit der
Verschleißkennzahl 150 bei dem
festgelegten Test 1,5 Mal so schnell
wie ein Reifen mit der Kennzahl 100.
Die relative Lebensdauer eines
Reifens hängt von den jeweiligen
Einsatzbedingungen ab. Jedoch
kann der Verschleiß aufgrund
unterschiedlicher Fahrstile, War-
tungsgewohnheiten, Straßenverhält-
nisse und Klimaeinflüsse von dem
Norm-Verschleiß abweichen.
Die Kennzahlen sind bei PKW-
Reifen auf der Reifenflanke angege
-
ben. Die Reifen (Standardbereifung oder optionale Bereifung) Ihres
Fahrzeugs können im Hinblick auf
den Verschleißkoeffizienten variie
-
ren.

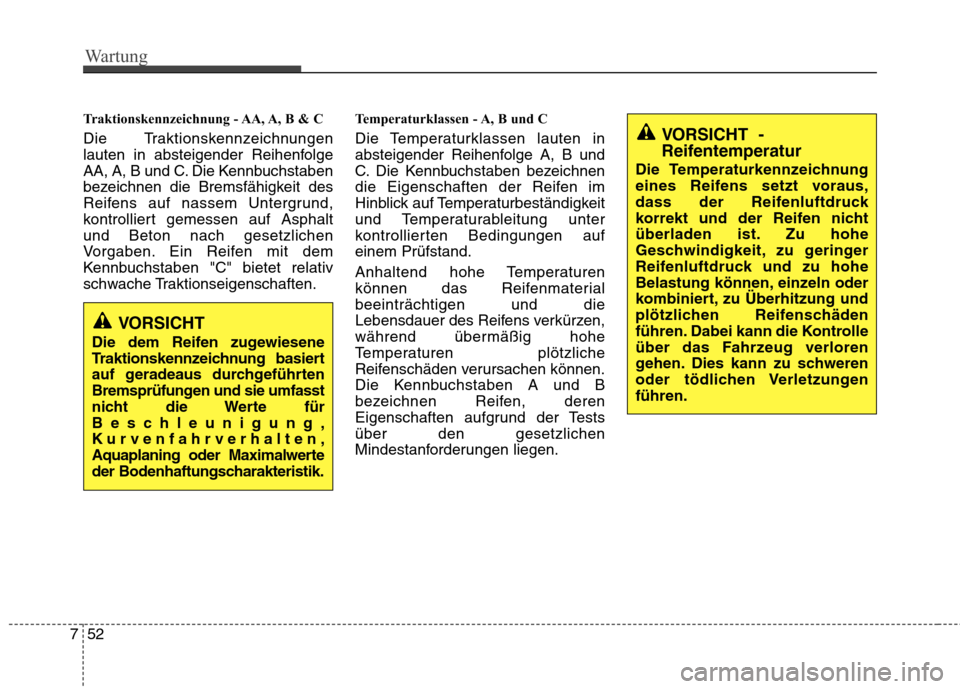

Wartung
52
7
Traktionskennzeichnung - AA, A, B & C
Die Traktionskennzeichnungen
lauten in absteigender Reihenfolge
AA, A, B und C. Die Kennbuchstaben
bezeichnen die Bremsfähigkeit des
Reifens auf nassem Untergrund,
kontrolliert gemessen auf Asphaltund Beton nach gesetzlichen
Vorgaben. Ein Reifen mit dem
Kennbuchstaben "C" bietet relativ
schwache Traktionseigenschaften. Temperaturklassen - A, B und C
Die Temperaturklassen lauten in
absteigender Reihenfolge A, B und
C. Die Kennbuchstaben bezeichnen
die Eigenschaften der Reifen im
Hinblick auf Temperaturbeständigkeit
und Temperaturableitung unter
kontrollierten Bedingungen aufeinem Prüfstand.
Anhaltend hohe Temperaturen
können das Reifenmaterialbeeinträchtigen und die
Lebensdauer des Reifens verkürzen,
während übermäßig hohe
Temperaturen plötzliche
Reifenschäden verursachen können.
Die Kennbuchstaben A und B
bezeichnen Reifen, deren
Eigenschaften aufgrund der Testsüber den gesetzlichen
Mindestanforderungen liegen.
VORSICHT
Die dem Reifen zugewiesene
Traktionskennzeichnung basiert
auf geradeaus durchgeführten
Bremsprüfungen und sie umfasst
nicht die Werte für
Beschleunigung,
Kurvenfahrverhalten,
Aquaplaning oder Maximalwerte
der Bodenhaftungscharakteristik.
VORSICHT -
Reifentemperatur
Die Temperaturkennzeichnung
eines Reifens setzt voraus,
dass der Reifenluftdruck
korrekt und der Reifen nicht
überladen ist. Zu hohe
Geschwindigkeit, zu geringer
Reifenluftdruck und zu hohe
Belastung können, einzeln oder
kombiniert, zu Überhitzung und
plötzlichen Reifenschäden
führen. Dabei kann die Kontrolle
über das Fahrzeug verloren
gehen. Dies kann zu schweren
oder tödlichen Verletzungenführen.

753
Wartung

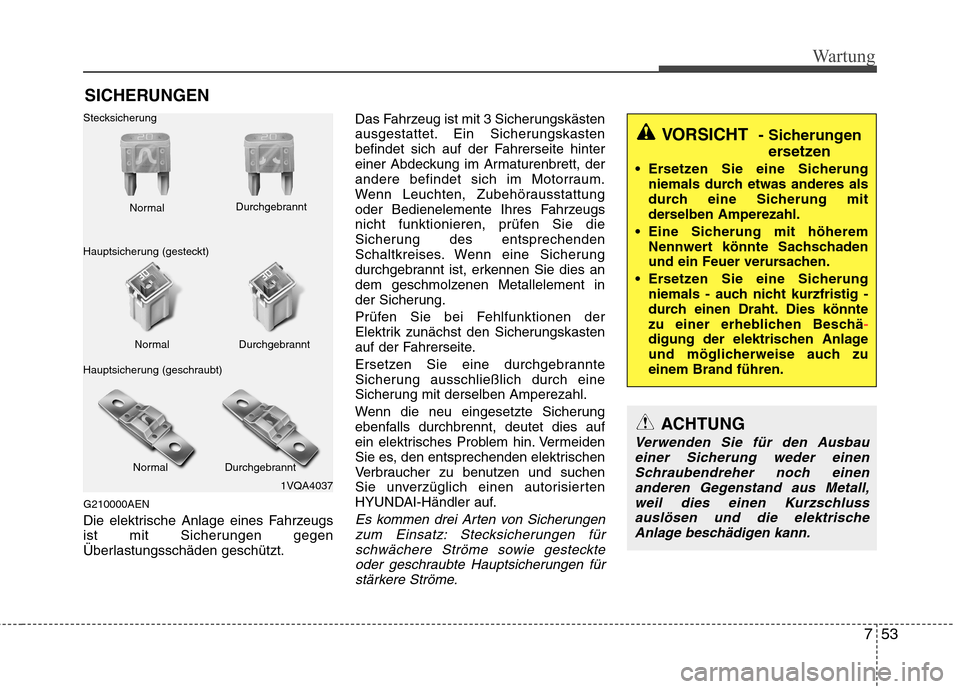

SICHERUNGEN
G210000AEN
Die elektrische Anlage eines Fahrzeugs
ist mit Sicherungen gegen
Überlastungsschäden geschützt. Das Fahrzeug ist mit 3 Sicherungskästen
ausgestattet. Ein Sicherungskasten
befindet sich auf der Fahrerseite hinter
einer Abdeckung im Armaturenbrett, der
andere befindet sich im Motorraum.
Wenn Leuchten, Zubehörausstattung
oder Bedienelemente Ihres Fahrzeugs
nicht funktionieren, prüfen Sie die
Sicherung des entsprechenden
Schaltkreises. Wenn eine Sicherung
durchgebrannt ist, erkennen Sie dies an
dem geschmolzenen Metallelement in
der Sicherung.
Prüfen Sie bei Fehlfunktionen der
Elektrik zunächst den Sicherungskasten
auf der Fahrerseite.
Ersetzen Sie eine durchgebrannte
Sicherung ausschließlich durch eine
Sicherung mit derselben Amperezahl.
Wenn die neu eingesetzte Sicherung
ebenfalls durchbrennt, deutet dies auf
ein elektrisches Problem hin. Vermeiden
Sie es, den entsprechenden elektrischen
Verbraucher zu benutzen und suchen
Sie unverzüglich einen autorisierten
HYUNDAI-Händler auf.
Es kommen drei Arten von Sicherungen
zum Einsatz: Stecksicherungen fürschwächere Ströme sowie gesteckteoder geschraubte Hauptsicherungen fürstärkere Ströme.
1VQA4037
Normal
Normal
Stecksicherung
Hauptsicherung (gesteckt)
Hauptsicherung (geschraubt) Durchgebrannt
Durchgebrannt
Normal Durchgebrannt
VORSICHT - Sicherungen
ersetzen
Ersetzen Sie eine Sicherung niemals durch etwas anderes als
durch eine Sicherung mit
derselben Amperezahl.
Eine Sicherung mit höherem Nennwert könnte Sachschaden
und ein Feuer verursachen.
Ersetzen Sie eine Sicherung niemals - auch nicht kurzfristig -
durch einen Draht. Dies könnte
zu einer erheblichen Beschä
-digung der elektrischen Anlage
und möglicherweise auch zueinem Brand führen.
ACHTUNG
Verwenden Sie für den Ausbau
einer Sicherung weder einenSchraubendreher noch einen anderen Gegenstand aus Metall,weil dies einen Kurzschluss
auslösen und die elektrischeAnlage beschädigen kann.
