OBSAHPři opuštění vozidla vyjměte vždy klíček zapalo-
vání, abyste vyloučili riziko, že se okno nečekaně
pohne a ohrozí osoby ve vozidle: nepatřičné pou-
žívání střešního okna může být nebezpečné. Než začne-
te se střešním oknem manipulovat a při manipulaci s ním
prověřte, zda nejsou cestující vystaveni nebezpečí úra-
zu, k němuž by mohlo dojít při otevírání střešního okna
nebo by ho mohly způsobit předměty, jež se zachytily
do otevíraného okna nebo do nichž by okno narazilo.
Neotvírejte střešní okno, je-li pokryté sněhem ne-
bo ledem: riskujete jeho poškození.

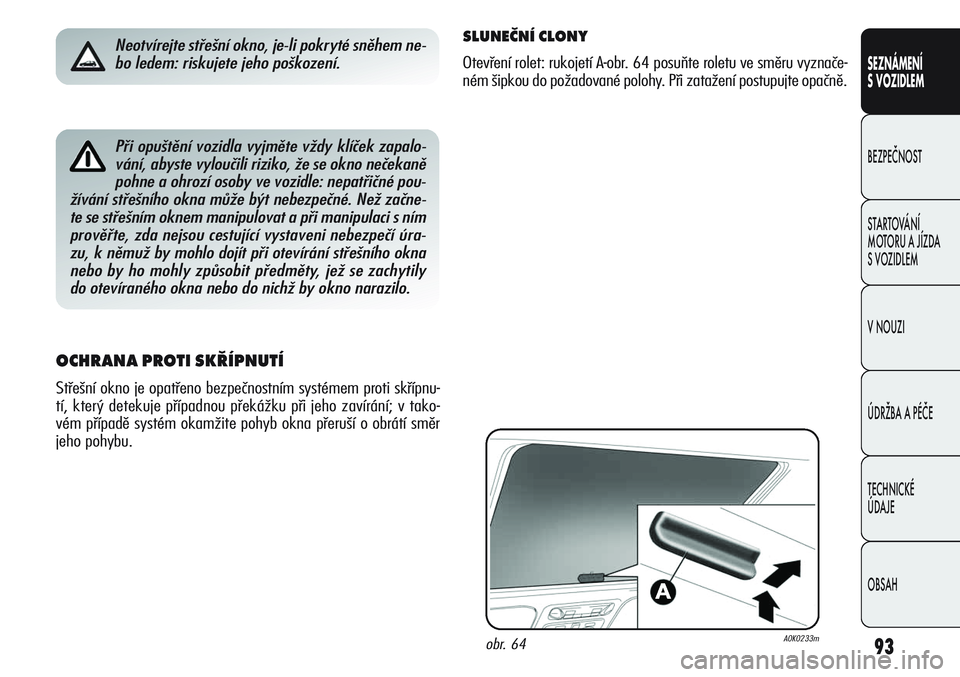

obr. 64A0K0233m
SLUNEČNÍ CLONY
Otevření rolet: rukojetí A-obr. 64 posuňte roletu ve směru vyznače-
ném šipkou do požadované polohy. Při zatažení postupujte opačně.
OCHRANA PROTI SKŘÍPNUTÍ
Střešní okno je opatřeno bezpečnostním systémem proti skřípnu-
tí, který detekuje případnou překážku při jeho zavírání; v tako-
vém případě systém okamžite pohyb okna přeruší o obrátí směr
jeho pohybu.

94
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
ÚDRŽBA/NOUZE
V případě nouze nebo údržby bez elektrického napájení lze pohy-
bovat střešním oknem (otvírání/zavírání předního skleněného
panelu) následovně:
❍sejměte ochrannou krytku A-obr. 65 na vnitřním panelu mezi
oběma slunečními clonami;
❍použijte klíč B dodaný s vozidlem; klíč je umístěn ve schránce
s palubní dokumentací nebo v kontejneru s nářadím v zava-
zadlovém prostoru;
❍zasuňte klíč do uložení C a otáčejte jím:
– doprava pro otevření střešního okna;
– proti směru hodinových ručiček pro zavření střešního okna.
obr. 65A0K0132m
INCIALIZAČNÍ POSTUP
Po případném odpojení akumulátoru nebo při přerušení ochrannou
pojistkou, je nutné znovu inicializovat činnost střešního okna.
Postupujte takto:
❍stiskněte tlačítko B-obr. 63 a přidržte je, dokud se střešní ok-
no nezavře. Uvolněte tlačítko;
❍stiskněte tlačítko B a podržte je nejméně 10 sekund a/nebo
dokud neucítíte zaklapnutí skleněného panelu vpředu. V této
chvíli tlačítko uvolněte;
❍do 5 sekund po předchozím úkonu stiskněte tlačítko B a podržte
je: přední skleněný panel provede kompletní cyklus otevírání
a zavírání. Uvolněte tlačítko až na konci tohoto cyklu.

95
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
DVEŘE
CENTRÁLNÍ ZAMKNUTÍ/ODEMKNUTÍ DVEŘÍ
Zamknutí dveří zvenku
Zavřete dveře a stiskněte tlačítko Ána dálkovém ovládači nebo za-
suňte kovovou vložku (klíčku) do zámku dveří u řidiče. Zamknutí
dveří potvrdí rozsvícení kontrolky LED na tlačítku
≈.
Podmínky pro zamknutí dveří:
❍při všech zavřených dveřích;
❍při všech zavřených dveřích a otevřených dveřích zavazadlo-
vého prostoru.
obr. 66A0K0145m
Odemknutí dveří zvenku
Stiskněte tlačítko Ëna dálkovém ovládání nebo do zámku ve dve-
řích řidiče zasuňte kovovou vložku (nacházející se v rukojeti dál-
kového ovládání) a otočte jí v zámku.
Odemknutí/zamknutí dveří zevnitř
Stiskněte tlačítko ≈. V tlačítku je kontrolka LED indikující stav
dveří (zamknuté nebo odemknuté dveře).
LED svítí: dveře jsou zamknuty. Opětným stiskem tlačítka
≈do-
jde k centrálnímu odemknutí všech dveří; LED zhasne.
LED nesvítí: odemknuté dveře. Opětovným stiskem tlačítka
≈
se centrálně zamknou všechny dveře. Uzamčení dveří je aktivo-
váno pouze tehdy, jestliže budou všechny dveře řádně uzavřené.
Po zamknutí dveří dálkovým ovládáním nebo západkou zámku nel-
ze dveře odemknout tlačítkem
≈.
UPOZORNĚNÍ Po centrálním zamknutí se při zatažení za vnitřní kli-
ku dveří na straně spolucestujícího tyto dveře otevřou (LED dál
svítí). Pokud zatáhnete za vnitřní kliku dveří u řidiče, odemknou
se centrálně všechny dveře vozidla.
UPOZORNĚNÍ Po zapnutí dětské pojistky se nedají zadní dve-
ře zevnitř otevřít.
Při výpadku elektrického napájení (spálená pojistka, odpojený aku-
mulátor, apod.) je možné dveře zamknout ručně.

96
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
DĚTSKÁ POJISTKA
Dětská pojistka znemožní otevření zadních dveří zevnitř.
Pojistku A-obr. 67 lze zapnout pouze u otevřených dveří:
❍poloha 1 – dětská pojistka je zapnuta (dveře jsou zamknuté
zevnitř);
❍poloha 2 – dětská pojistka je vypnuta (dveře jdou zevnitř
otevřít).
Dětská pojistka zůstane zapnuta i při elektrickém odemknutí dveří.
UPOZORNĚNÍ Po zapnutí dětské pojistky se nedají zadní dve-
ře zevnitř otevřít.
Dětskou pojistkou zajišťujte dveře vždy, kdy s vá-
mi cestují děti.
Po zapnutí dětské pojistky u obou zadních dveří
zkontrolujte zatažením za vnitřní kliku dveří, zda
je skutečně zapnuta.
obr. 67A0K0167m

97
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
NOUZOVÉ ZAMKNUTÍ DVEŘÍ
Přední dveře na straně spolucestujícího
Přední dveře na straně spolucestujícího jsou opatřeny zařízením,
díky němuž je možné je zamknout i bez proudu. Zamknutí dveří:
zasuňte kovovou vložku klíčku zapalování do zdířky A - obr. 67a
přestavte vložku nahoru.
Zadní dveře
Zadní dveře jsou opatřeny zařízením, díky němuž je možné je za-
mknout i bez proudu.
V takovém případě je třeba postupovat takto:
❍zasuňte kovovou vložku klíčku zapalování do uložení B-obr. 67;
❍otočte klíčkem doleva a vyjměte jej z uložení B.
Pokud byla zapnuta dětská pojistka a dveře byly
zamknuty, jak je uvedeno výše, zatažením
za vnitřní kliku dveří se dveře neotevřou, ale za-
jišťovací kolík dveří se uvede do souladu s ostatní sou-
stavou; dveře je pak nutno otevřít vnější klikou. Zapnu-
tím nouzového zamknutí se nevyřadí z funkce tlačítko
centrálního zamykání/odemykání dveří
≈.
UPOZORNĚNÍ Po případném odpojení akumulátoru nebo zásahu
pojistky je nutno znovu „inicializovat“ funkci mechanismu zamy-
kání/odemykání dveří takto:
❍zavřete všechny dveře;
❍stiskněte tlačítko Ána klíčku nebo tlačítko ≈zamyká-
ní/odemykání dveří na přístrojové desce;
❍stiskněte tlačítko Ëna klíčku nebo tlačítko ≈zamyká-
ní/odemykání dveří na přístrojové desce. Zajišťovací kolík zámků lze seřídit (pouze po dobití akumulátoru)
takto:
❍stiskněte tlačítko Ëna klíčku;
❍stiskněte tlačítko ≈zamykání/odemykání dveří, které se
nachází na přístrojové desce;
❍otevírání pomocí klíčku a západky předních dveří;
❍zatáhněte za vnitřní kliku dveří.
obr. 67aA0K0275m

98
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
ELEKTRICKÉ OVLADAČE OKEN
Fungují po otočení klíčku zapalování do polohy MAR, a zhruba
tři minuty po otočení klíčku zapalování do polohy STOP; fungují ta-
ké po vyjmutí klíčku ze zapalování po otevření jedněch předních
dveří.
Ovládací tlačítka se nacházejí na osazení dveřních panelů (z panelu
na straně řidiče je možné ovládat všechna okna).
Systém je opatřen zařízením proti skřípnutí, který se spíná při
ovládání předních oken.
OVLÁDAČE obr. 68
Přední dveře na straně řízení
A. otevření/zavření předního levého okna; „plynulý automatic-
ký“ pohyb při otevírání/zavírání okna;
B. otevření/zavření předního pravého okna; „plynulý automatic-
ký“ pohyb při otevírání/zavírání okna;
C. zapnutí/vypnutí ovladačů oken v zadních dveřích;
D. otevření/zavření zadního levého okna, (je-li součástí výbavy
vozidla); „plynulý automatický“ pohyb při otevírání/zavírání
okna;
E. otevření/zavření zadního pravého okna (pro příslušné mode-
ly/trhy); „plynulý automatický“ pohyb při otevírání/zavírání
okna.
Stiskněte ovládací tlačítka otevírání/zavírání požadovaného okna.
Krátkým stiskem jednoho z tlačítek se okno pohybuje „trhaně“ del-
ším stiskem se okno zavře či otevře „plynulým automatickým“ po-
hybem po celé dráze. Okno lze zastavit v požadované výšce dal-
ším stisknutím tlačítka. Podržením tlačítka na několik sekund se
okno automaticky zavře nebo otevře (pouze s klíčem ve spínací
skříňce v poloze MAR).
Přední dveře na straně spolucestujícího/
zadní dveře
(pro příslušné modely/trhy)
Na panelu v předních dveřích na straně spolucestujícího a u ně-
kterých verzí i na zadních dveřích se nacházejí tlačítka
F-obr. 68 ovládání příslušného okna.
obr. 68A0K0067m

99
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
UPOZORNĚNÍ S klíčkem zapalování v poloze STOP nebo vytaže-
ným ze zapalování zůstanou ovladače oken aktivní ještě asi
tři minuty a vypnou se otevřením některých dveří.
UPOZORNĚNÍ Pokud je ochrana součástí výbavy vozidla, stiskem
tlačítka
Ëdálkového ovládání na více než dvě sekundy se okna
otevřou; stiskem tlačítka
Ána více než dvě sekundy se okna
zavřou.
Systém splňuje předpis 2000/4/ES z hlediska
ochrany cestujících při vyklonění z okna.
Nepatřičné zacházení s elektrickými ovládači oken
je nebezpečné. Než začnete s ovladači manipulovat
a při manipulaci s nimi prověřte, zda nejsou ces-
tující vystaveni nebezpečí úrazu přímo při pohybu skla ne-
bo předměty, jež se zachytily do okna nebo do nichž by
okno narazilo. Při opuštění vozidla vyjměte vždy klíček
ze zapalování, aby nevhodnou manipulací s otevřeným
střešním oknem nemohlo dojít k ohrožení osob, které
zůstanou ve vozidle.
Ochrana proti skřípnutí
Ve vozidle je instalována aktivní ochrana proti skřípnutí při vysouvání
předních a zadních oken nahoru.
Ochrana proti skřípnutí umožňuje detekovat případnou překážku
při zavírání okna, přerušit pohyb okna a v závislosti na poloze ok-
na obrátit jeho pohyb. Zařízení je užitečné i v případě, kdy s ovla-
dači začnou nevhodně manipulovat děti cestující ve vozidle.
Ochrana proti skřípnutí je aktivní při ručním i automatickém ovlá-
dání okna. Při zásahu ochrany proti skřípnutí se okamžitě přeruší
pohyb skla, které se přestaví na dolní doraz. Během této doby
není možný jakýkoliv pohyb okna.
UPOZORNĚNÍ Jestliže ochrana proti skřípnutí musí zasáhnout 5 krát
za sebou během jedné minuty nebo je v poruše, je zablokováno
automatické fungování vytažení skla nahoru; sklem pak lze po-
hybovat pouze opakovaným stisknutím tlačítka po dobu 0,5 se-
kundy, po uvolnění tlačítka je pak možný další pohyb.
K obnově řádného fungování systému je třeba dotčené okno spus-
tit dolů.

100
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Inicializace systému ovládání oken
Po případném odpojení baterie nebo přerušení pojistky je nutno
fungování systém znovu inicializovat.
Postup při inicializaci:
❍okno, které se má inicializovat, ručně zcela zavřete;
❍po úplném zavření podržte spínač v poloze pro zavírání ještě
nejméně 1 sekundu.
UPOZORNĚNÍ U některých verzí je nutno po výpadku napájení ří-
dicích jednotek (při výměně nebo odpojení akumulátoru a výměně
pojistek řídicích jednotek ovládačů oken) resetovat automatiku ovlá-
dání těchto oken.Reset je nutno provést se zavřenými dveřmi takto:
1. zcela otevřete okno ve dveřích řidiče a po jejím dosažení podržte
tlačítko ještě tři sekundy (spodní doraz);
2. zcela zavřete okno ve dveřích řidiče a po jejím dosažení podrž-
te tlačítko ještě tři sekundy (horní doraz);
3. stejně, jak je uvedeno v bodech 1 a 2, postupujte i u dveří
na straně spolucestujícího;
4. zkontrolujte, zda inicializace řádně proběhla a okna v automa-
tickém režimu řádně fungují.
