2011 Alfa Romeo Giulietta Brugs- og vedligeholdelsesvejledning (in Danish)

53
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD

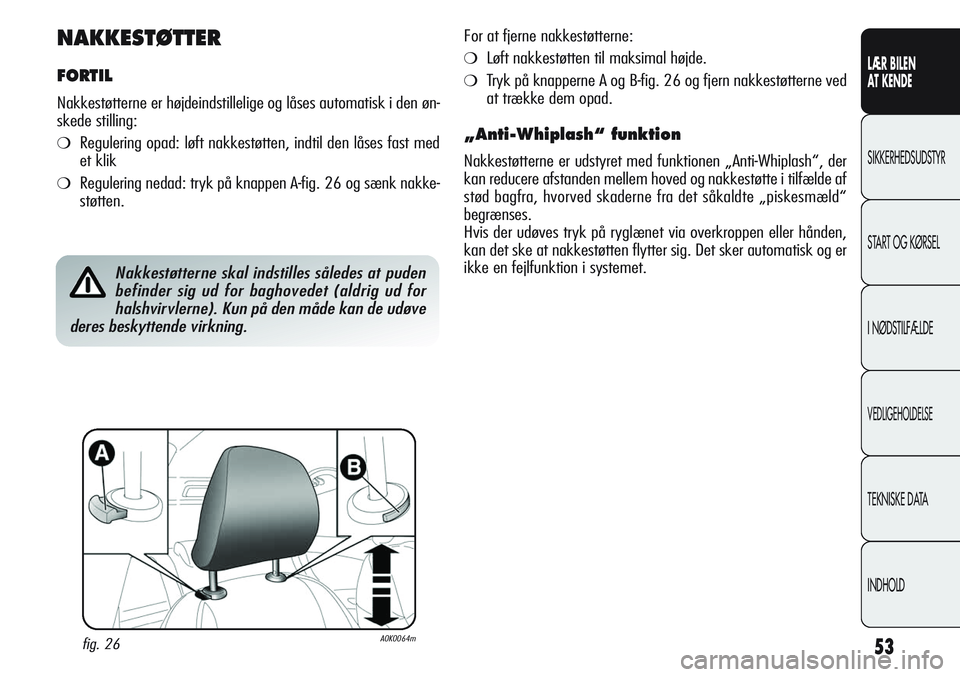

NAKKESTØTTER
FORTIL
Nakkestøtterne er højdeindstillelige og låses automatisk i den øn-
skede stilling:
❍Regulering opad: løft nakkestøtten, indtil den låses fast med
et klik
❍Regulering nedad: tryk på knappen A-fig. 26 og sænk nakke-
støtten.
fig. 26A0K0064m
Nakkestøtterne skal indstilles således at puden
befinder sig ud for baghovedet (aldrig ud for
halshvirvlerne). Kun på den måde kan de udøve
deres beskyttende virkning.
For at fjerne nakkestøtterne:
❍Løft nakkestøtten til maksimal højde.
❍Tryk på knapperne A og B-fig. 26 og fjern nakkestøtterne ved
at trække dem opad.
„Anti-Whiplash“ funktion
Nakkestøtterne er udstyret med funktionen „Anti-Whiplash“, der
kan reducere afstanden mellem hoved og nakkestøtte i tilfælde af
stød bagfra, hvorved skaderne fra det såkaldte „piskesmæld“
begrænses.
Hvis der udøves tryk på ryglænet via overkroppen eller hånden,
kan det ske at nakkestøtten flytter sig. Det sker automatisk og er
ikke en fejlfunktion i systemet.

54
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD

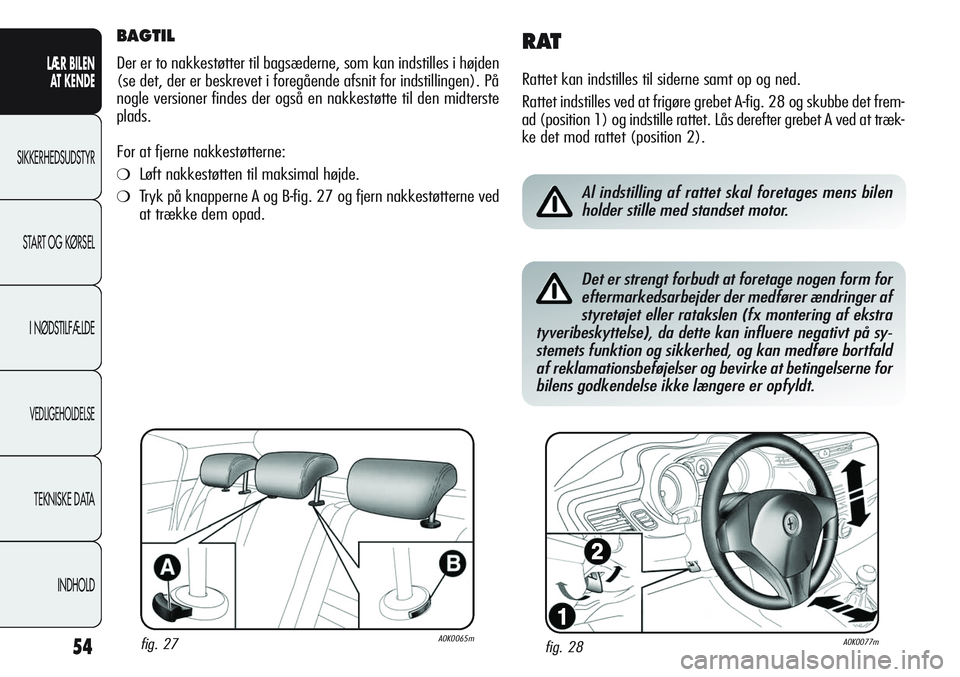

BAGTIL
Der er to nakkestøtter til bagsæderne, som kan indstilles i højden
(se det, der er beskrevet i foregående afsnit for indstillingen). På
nogle versioner findes der også en nakkestøtte til den midterste
plads.
For at fjerne nakkestøtterne:
❍Løft nakkestøtten til maksimal højde.
❍Tryk på knapperne A og B-fig. 27 og fjern nakkestøtterne ved
at trække dem opad.
RAT
Rattet kan indstilles til siderne samt op og ned.
Rattet indstilles ved at frigøre grebet A-fig. 28 og skubbe det frem-
ad (position 1) og indstille rattet. Lås derefter grebet A ved at træk-
ke det mod rattet (position 2).
fig. 27A0K0065mfig. 28A0K0077m
Al indstilling af rattet skal foretages mens bilen
holder stille med standset motor.
Det er strengt forbudt at foretage nogen form for
eftermarkedsarbejder der medfører ændringer af
styretøjet eller ratakslen (fx montering af ekstra
tyveribeskyttelse), da dette kan influere negativt på sy-
stemets funktion og sikkerhed, og kan medføre bortfald
af reklamationsbeføjelser og bevirke at betingelserne for
bilens godkendelse ikke længere er opfyldt.

55
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD
fig. 29A0K0079m

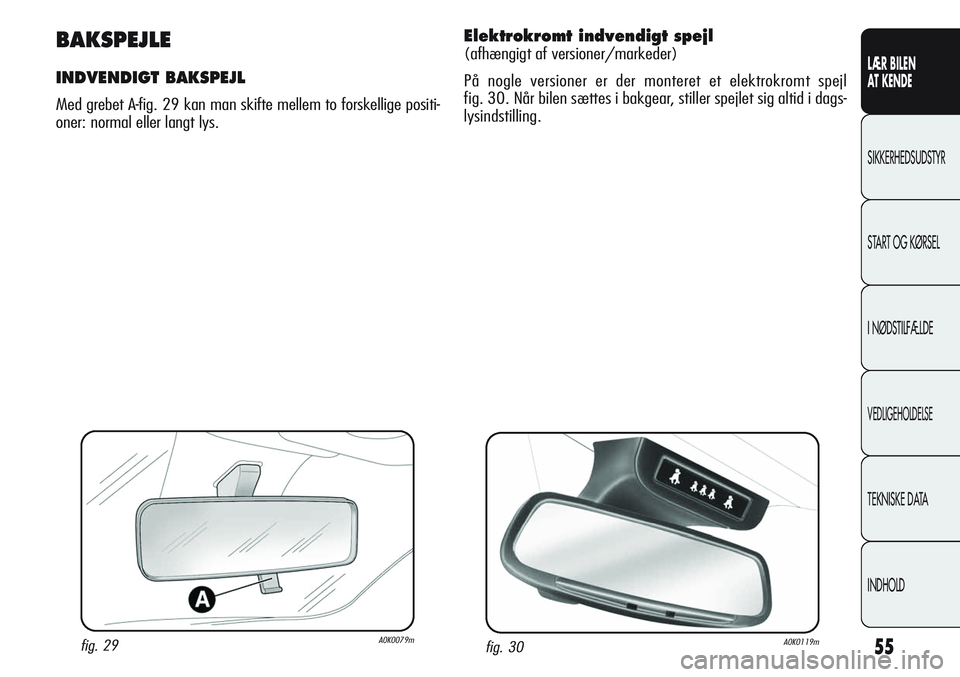

BAKSPEJLE
INDVENDIGT BAKSPEJL
Med grebet A-fig. 29 kan man skifte mellem to forskellige positi-
oner: normal eller langt lys.
Elektrokromt indvendigt spejl
(afhængigt af versioner/markeder)
På nogle versioner er der monteret et elektrokromt spejl
fig. 30. Når bilen sættes i bakgear, stiller spejlet sig altid i dags-
lysindstilling.
fig. 30A0K0119m

56
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD
Elektrisk indfoldning af spejl
(afhængigt af versioner/markeder)
Spejlene indfoldes ved at trykke på knappen C-fig. 31. Tryk igen
på knappen for at føre spejlene tilbage til kørselsposition.
Manuel indfoldning af spejl fig. 32
Spejlene kan om nødvendigt foldes ind langs siden fra position 1
til position 2.
VIGTIGT: Under kørslen skal sidespejlene altid være i position 1.
Indstilling af spejl
Indstillingen/indfoldningen af spejlene er kun mulig med tænd-
ingsnøglen i position MAR.
Vælg det ønskede spejl ved hjælp af anordningen A-fig. 31:
❍position 1: venstre sidespejl valgt
❍position 2: højre sidespejl valgt
Det valgte spejl indstilles ved at trykke på knappen B i de fire ret-
ninger, der er vist med pilene.
VIGTIGT: Når indstillingen er færdig, drejes anordningen A til posi-
tion 0 for at undgå, at spejlet flytter sig utilsigtet.
fig. 31A0K0066mfig. 32A0K0052m
SIDESPEJLE
Det udvendige sidespejl i førersiden har en buet
overflade og ændrer afstandsopfattelsen en smule.

57
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD

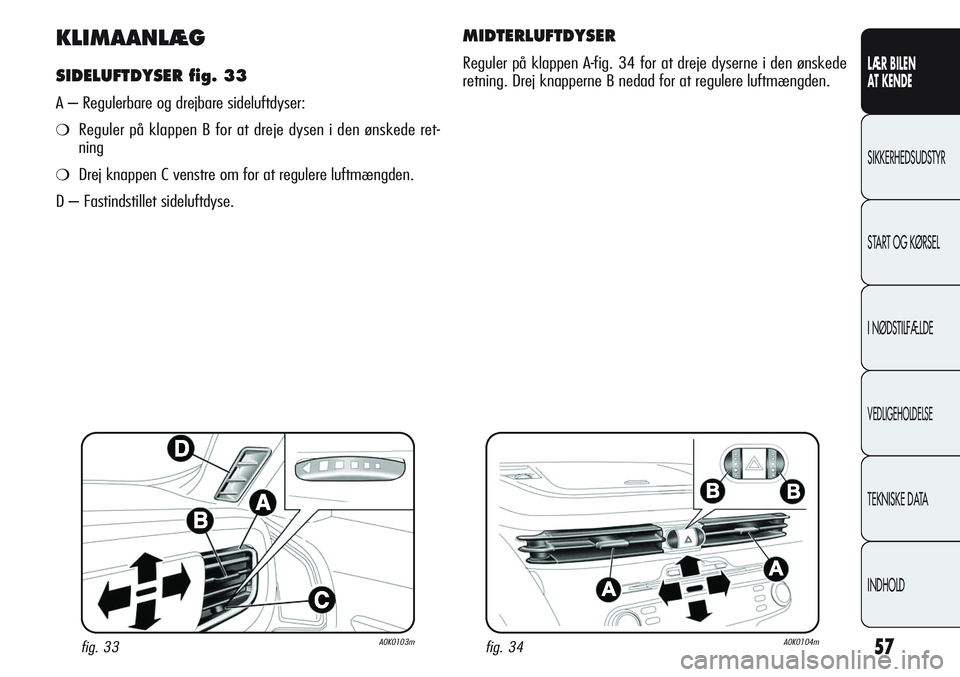

KLIMAANLÆG
SIDELUFTDYSER fig. 33
A – Regulerbare og drejbare sideluftdyser:
❍Reguler på klappen B for at dreje dysen i den ønskede ret-
ning
❍Drej knappen C venstre om for at regulere luftmængden.
D – Fastindstillet sideluftdyse.
fig. 33A0K0103m
MIDTERLUFTDYSER
Reguler på klappen A-fig. 34 for at dreje dyserne i den ønskede
retning. Drej knapperne B nedad for at regulere luftmængden.
fig. 34A0K0104m

58
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD

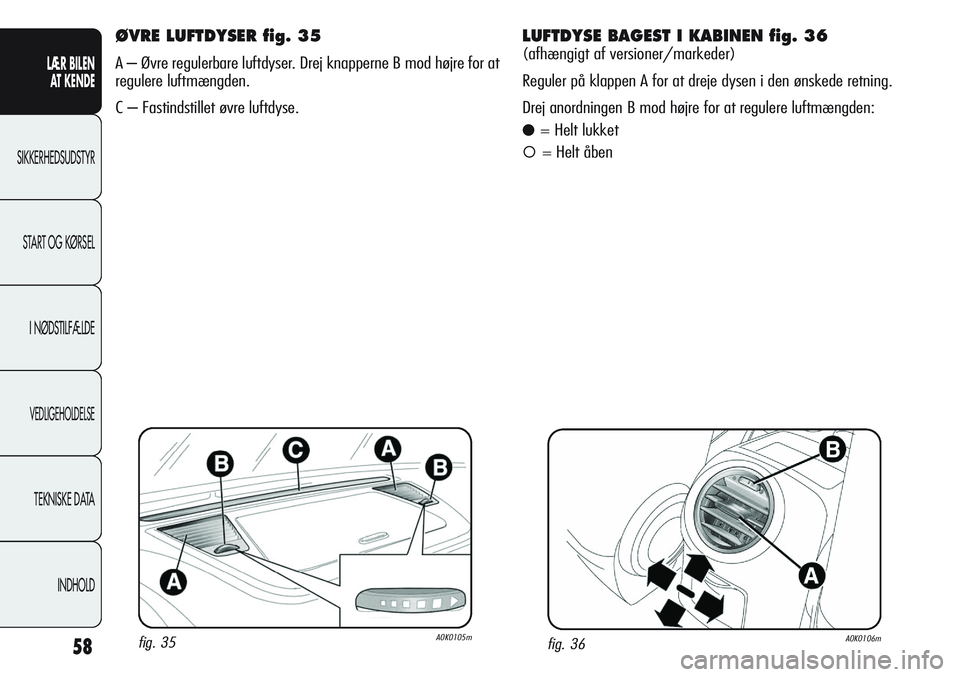

ØVRE LUFTDYSER fig. 35
A – Øvre regulerbare luftdyser. Drej knapperne B mod højre for at
regulere luftmængden.
C – Fastindstillet øvre luftdyse.
fig. 36A0K0106mfig. 35A0K0105m
LUFTDYSE BAGEST I KABINEN fig. 36
(afhængigt af versioner/markeder)
Reguler på klappen A for at dreje dysen i den ønskede retning.
Drej anordningen B mod højre for at regulere luftmængden:
●= Helt lukket
= Helt åben

59
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD

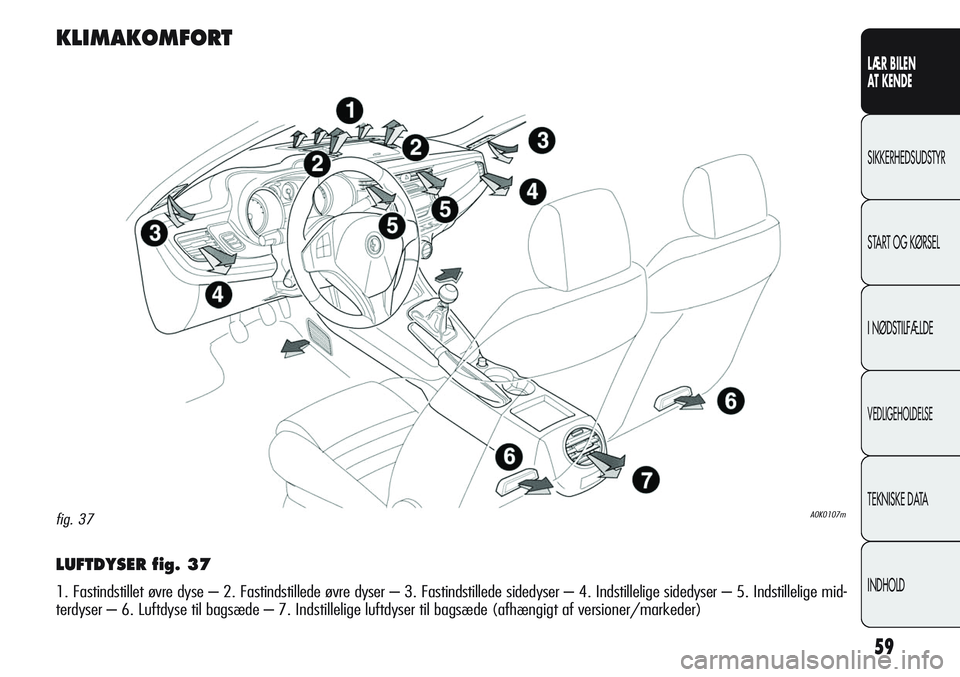

LUFTDYSER fig. 37
1. Fastindstillet øvre dyse – 2. Fastindstillede øvre dyser – 3. Fastindstillede sidedyser – 4. Indstillelige sidedyser – 5. Indstillelige mid-
terdyser – 6. Luftdyse til bagsæde – 7. Indstillelige luftdyser til bagsæde (afhængigt af versioner/markeder)
A0K0107mfig. 37
KLIMAKOMFORT

60
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD
MANUELT KLIMAANLÆG
BETJENINGSPANEL fig. 38
A knap til indstilling af lufttemperaturen
❍blåt område = kold luft
❍rødt område = varm luft
B knap til aktivering/deaktivering af klimaanlæg
C knap til aktivering/indstilling af blæser:
❍0 = blæser slukket
❍1-2-3-4-5-6 = blæserhastighedD knap til aktivering/deaktivering af el-bagrude
E knap for luftfordeling:
❍Der kan vælges mellem forskellige indstillinger
❍hurtig afdugning af forrude og sideruder
F knap til aktivering/deaktivering af luftrecirkulation
fig. 38A0K0055m
