2011 Alfa Romeo Giulietta Brugs- og vedligeholdelsesvejledning (in Danish)

940A8000 (**)
940A5000
Diesel
4pårække
83 x 90,4
1956
16,5
100/103
136/140
3750
NORMAL DYNAMIC
320 350
32,5 35,6
1500 1750
–
Dieselolie
til motorkøretøjer
(standard EN590)
940A7000
Diesel
4 på række
83 x 90,4
1956
16,5
120
163
4000
NORMAL DYNAMIC
320 350
32,5 35,6
1500 1750
–
Dieselolie
til motorkøretøjer
(standard EN590)
940A4000
Diesel
4 på række
83 x 90,4
1956
16,5
125
170
4000
NORMAL DYNAMIC
320 350
32,5 35,6
1500 1750
–
Dieselolie
til motorkøretøjer
(standard EN590)
940A3000
Diesel
4 på række
79,5 x 80,5
1598
16,5
77
105
4000
NORMAL DYNAMIC
280 320
28,5 32,5
1500 1750
–
Dieselolie
til motorkøretøjer
(standard EN590)
229
LÆR BILEN
AT K E N D E
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKEDATA
INDHOLD
(*) Kun for versioner/markeder hvor monteret
(**) Versioner 2.0 JTD
M136 HK

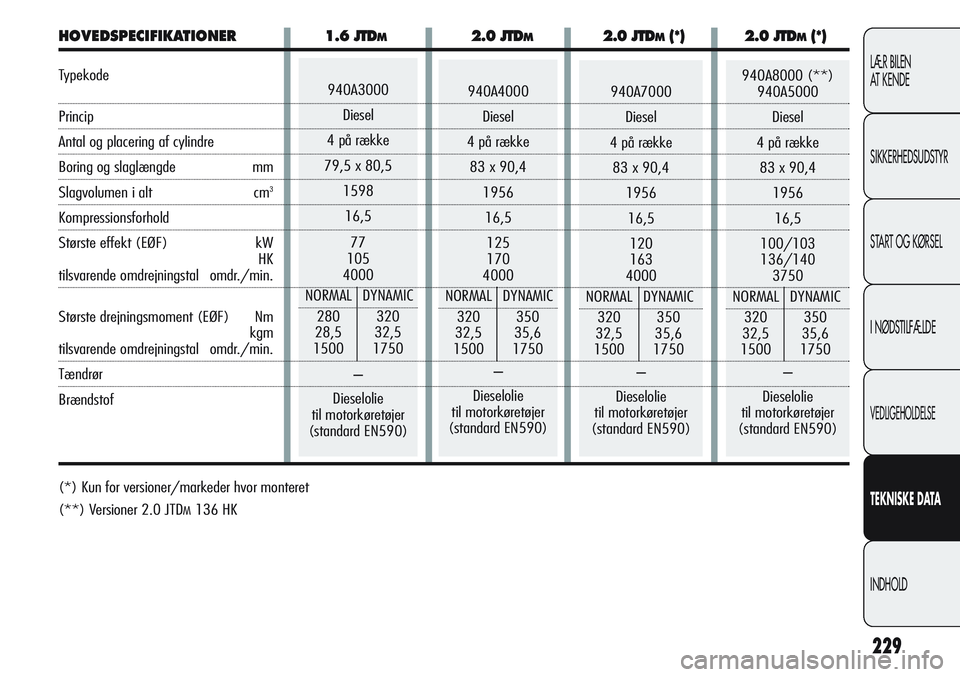

HOVEDSPECIFIKATIONER 1.6 JTDM2.0 JTDM2.0 JTDM(*) 2.0 JTDM(*)
Typekode
Princip
Antal og placering af cylindre
Boring og slaglængde mm
Slagvolumen i alt cm3
Kompressionsforhold
Største effekt (EØF) kW
HK
tilsvarende omdrejningstal omdr./min.
Største drejningsmoment (EØF) Nm
kgm
tilsvarende omdrejningstal omdr./min.
Tændrør
Brændstof

Seks fremgear, alle synkroniseret, plus bakgear
Tør enkelpladekobling, hydraulisk aktiveret
Forhjulstræk
230
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKEDATA
INDHOLD

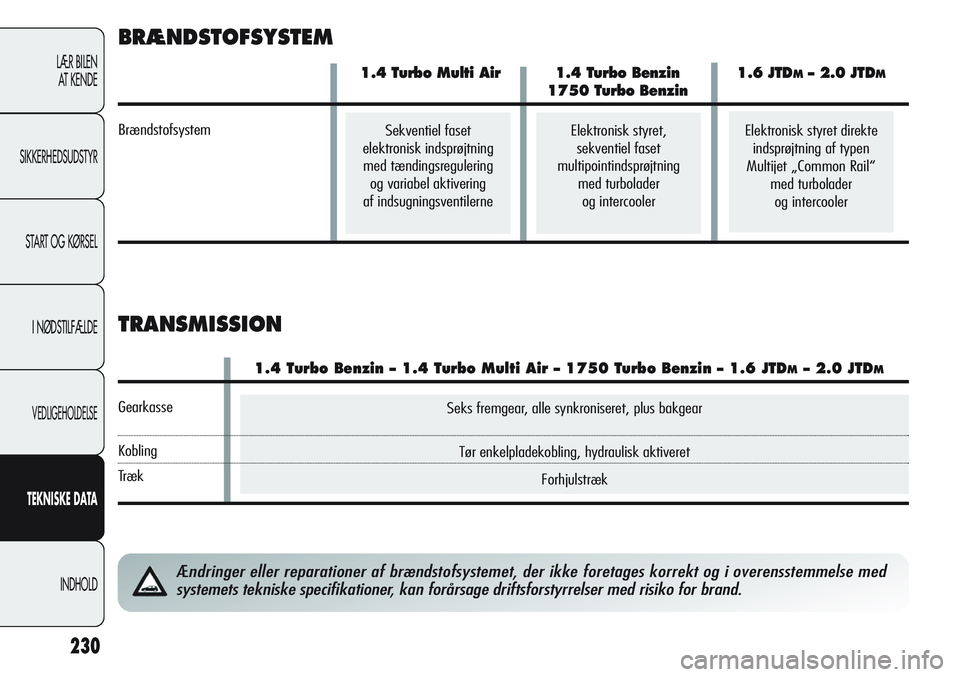

BRÆNDSTOFSYSTEM
TRANSMISSION
Ændringer eller reparationer af brændstofsystemet, der ikke foretages korrekt og i overensstemmelse med
systemets tekniske specifikationer, kan forårsage driftsforstyrrelser med risiko for brand.
Elektronisk styret,
sekventiel faset
multipointindsprøjtning
med turbolader
og intercoolerSekventiel faset
elektronisk indsprøjtning
med tændingsregulering
og variabel aktivering
af indsugningsventilerneElektronisk styret direkte
indsprøjtning af typen
Multijet „Common Rail“
med turbolader
og intercooler
1.4 Turbo Benzin – 1.4 Turbo Multi Air – 1750 Turbo Benzin – 1.6 JTDM– 2.0 JTDM
Gearkasse
Kobling
Tr æ k
1.4 Turbo Multi Air 1.4 Turbo Benzin 1.6 JTDM–2.0JTDM
1750 Turbo Benzin
Brændstofsystem

Tandstangsstyring med elektromekanisk servostyring (Dual Pinion)
10,9
231
LÆR BILEN
AT K E N D E
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKEDATA
INDHOLD

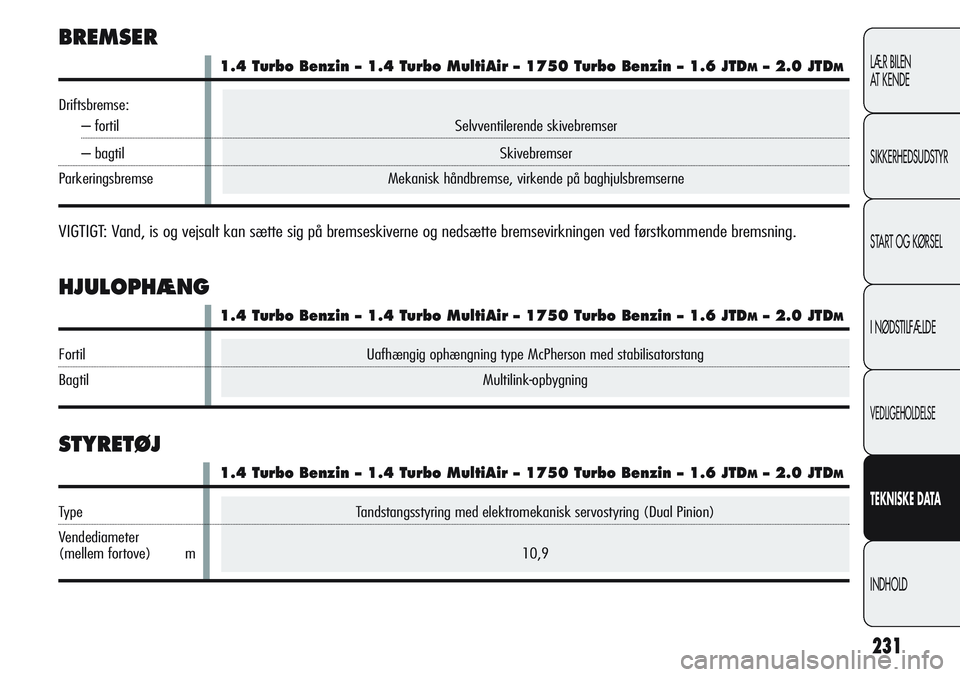

Uafhængig ophængning type McPherson med stabilisatorstang
Multilink-opbygning
STYRETØJ
Selvventilerende skivebremser
Skivebremser
Mekanisk håndbremse, virkende på baghjulsbremserne
BREMSER
VIGTIGT: Vand, is og vejsalt kan sætte sig på bremseskiverne og nedsætte bremsevirkningen ved førstkommende bremsning.
HJULOPHÆNG
1.4 Turbo Benzin – 1.4 Turbo MultiAir – 1750 Turbo Benzin – 1.6 JTDM– 2.0 JTDM
Driftsbremse:
– fortil
– bagtil
Parkeringsbremse
1.4 Turbo Benzin – 1.4 Turbo MultiAir – 1750 Turbo Benzin – 1.6 JTDM– 2.0 JTDM
Fortil
Bagtil
1.4 Turbo Benzin – 1.4 Turbo MultiAir – 1750 Turbo Benzin – 1.6 JTDM– 2.0 JTDM
Type
Vendediameter
(mellem fortove) m

232
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKEDATA
INDHOLD

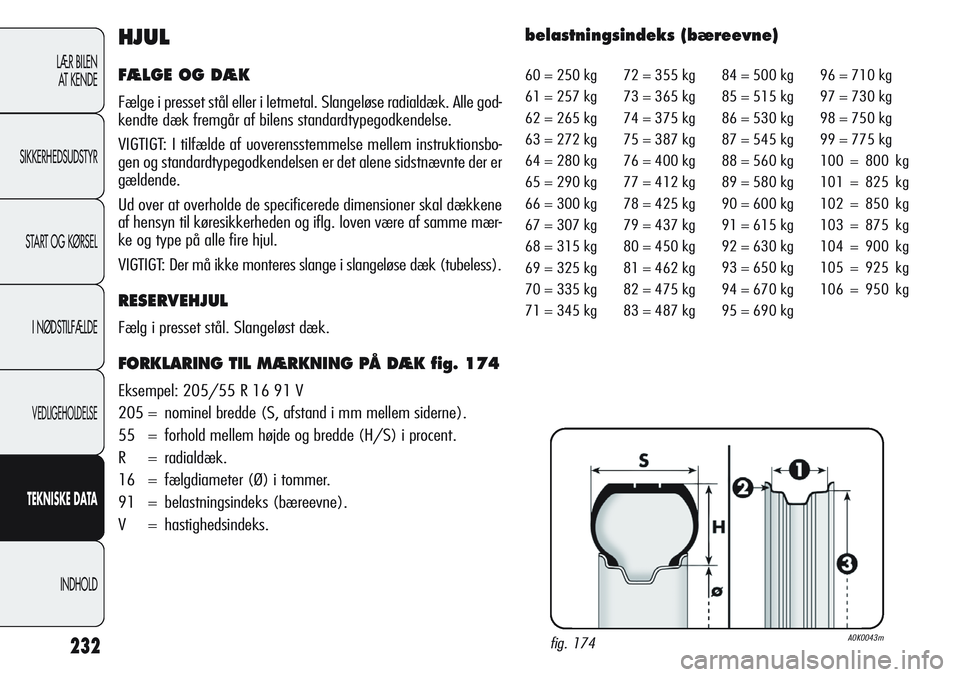

HJUL
FÆLGE OG DÆK
Fælge i presset stål eller i letmetal. Slangeløse radialdæk. Alle god-
kendte dæk fremgår af bilens standardtypegodkendelse.
VIGTIGT: I tilfælde af uoverensstemmelse mellem instruktionsbo-
gen og standardtypegodkendelsen er det alene sidstnævnte der er
gældende.
Ud over at overholde de specificerede dimensioner skal dækkene
af hensyn til køresikkerheden og iflg. loven være af samme mær-
ke og type på alle fire hjul.
VIGTIGT: Der må ikke monteres slange i slangeløse dæk (tubeless).
RESERVEHJUL
Fælg i presset stål. Slangeløst dæk.
FORKLARING TIL MÆRKNING PÅ DÆK fig. 174
Eksempel: 205/55 R 16 91 V
205 = nominel bredde (S, afstand i mm mellem siderne).
55 = forhold mellem højde og bredde (H/S) i procent.
R = radialdæk.
16 = fælgdiameter (Ø) i tommer.
91 = belastningsindeks (bæreevne).
V = hastighedsindeks.
belastningsindeks (bæreevne)
fig. 174A0K0043m
60=250kg
61=257kg
62=265kg
63=272kg
64=280kg
65 = 290 kg
66 = 300 kg
67=307kg
68=315kg
69=325kg
70=335kg
71 = 345 kg72 = 355 kg
73 = 365 kg
74=375kg
75 = 387 kg
76 = 400 kg
77 = 412 kg
78=425kg
79 = 437 kg
80 = 450 kg
81 = 462 kg
82 = 475 kg
83 = 487 kg84 = 500 kg
85 = 515 kg
86 = 530 kg
87 = 545 kg
88 = 560 kg
89 = 580 kg
90 = 600 kg
91 = 615 kg
92 = 630 kg
93 = 650 kg
94 = 670 kg
95 = 690 kg96 = 710 kg
97 = 730 kg
98 = 750 kg
99 = 775 kg
100 = 800 kg
101 = 825 kg
102 = 850 kg
103 = 875 kg
104 = 900 kg
105 = 925 kg
106 = 950 kg

233
LÆR BILEN
AT K E N D E
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKEDATA
INDHOLD

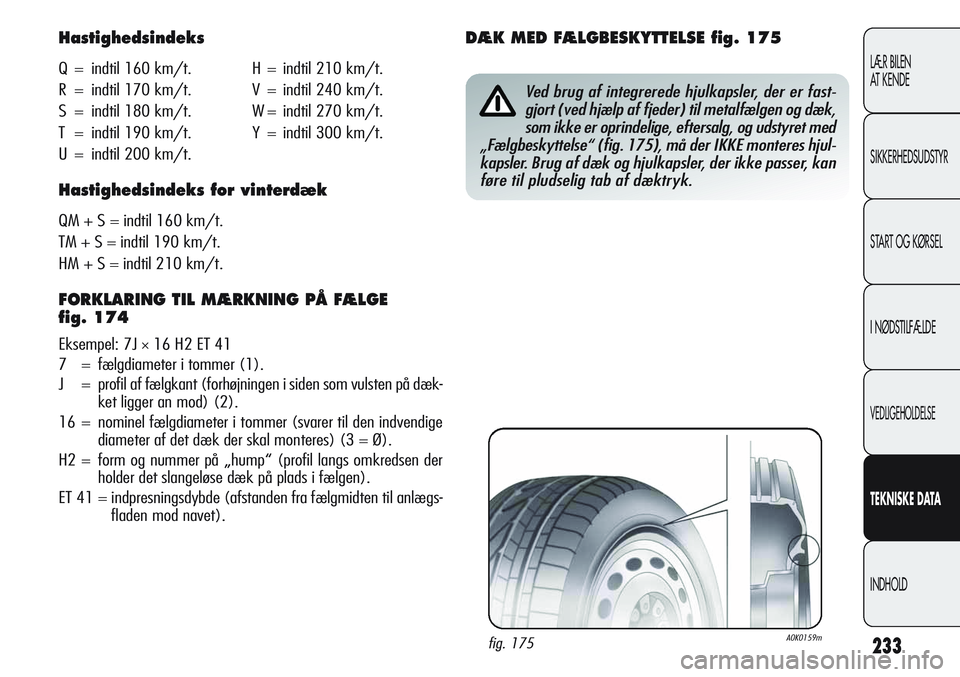

Hastighedsindeks
Q = indtil 160 km/t. H = indtil 210 km/t.
R = indtil 170 km/t. V = indtil 240 km/t.
S = indtil 180 km/t. W = indtil 270 km/t.
T = indtil 190 km/t. Y = indtil 300 km/t.
U = indtil 200 km/t.
Hastighedsindeks for vinterdæk
QM + S = indtil 160 km/t.
TM+S=indtil190km/t.
HM + S = indtil 210 km/t.
FORKLARING TIL MÆRKNING PÅ FÆLGE
fig. 174
Eksempel: 7J×16 H2 ET 41
7 = fælgdiameter i tommer (1).
J = profil af fælgkant (forhøjningen i siden som vulsten på dæk-
ket ligger an mod) (2).
16 = nominel fælgdiameter i tommer (svarer til den indvendige
diameter af det dæk der skal monteres) (3 = Ø).
H2 = form og nummer på „hump“ (profil langs omkredsen der
holder det slangeløse dæk på plads i fælgen).
ET 41 = indpresningsdybde (afstanden fra fælgmidten til anlægs-
fladen mod navet).
DÆK MED FÆLGBESKYTTELSE fig. 175
Ved brug af integrerede hjulkapsler, der er fast-
gjort (ved hjælp af fjeder) til metalfælgen og dæk,
som ikke er oprindelige, eftersalg, og udstyret med
„Fælgbeskyttelse“ (fig. 175), må der IKKE monteres hjul-
kapsler. Brug af dæk og hjulkapsler, der ikke passer, kan
føre til pludselig tab af dæktryk.
fig. 175A0K0159m

234
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKEDATA
INDHOLD

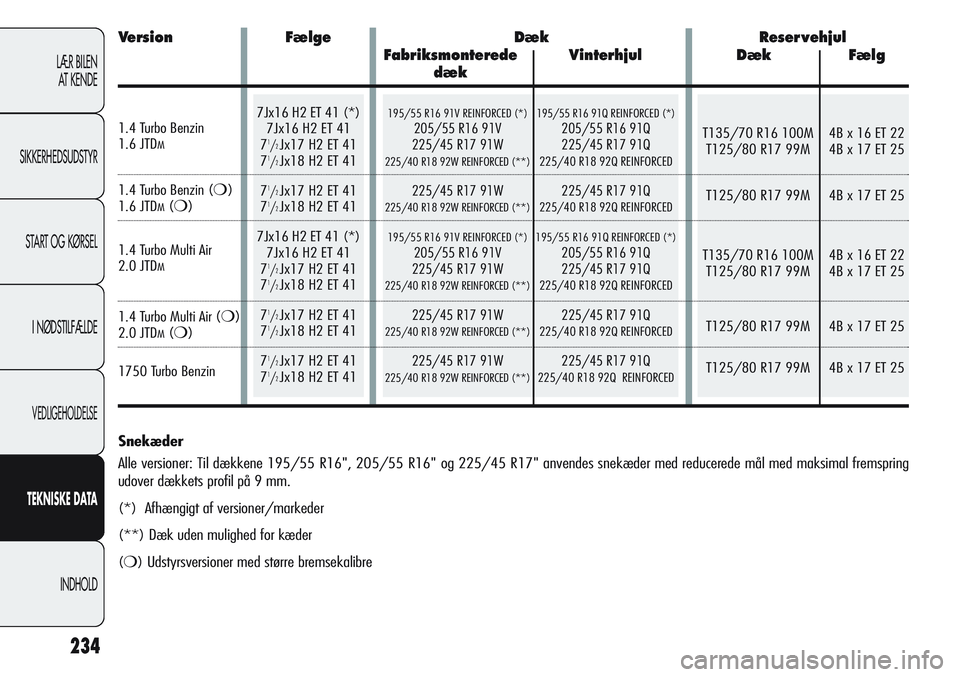

Snekæder
Alle versioner: Til dækkene 195/55 R16", 205/55 R16" og 225/45 R17" anvendes snekæder med reducerede mål med maksimal fremspring
udover dækkets profil på 9 mm.
(*) Afhængigt af versioner/markeder
(**) Dæk uden mulighed for kæder
(
❍) Udstyrsversioner med større bremsekalibre
195/55 R16 91V REINFORCED (*) 195/55 R16 91Q REINFORCED (*)205/55 R16 91V 205/55 R16 91Q
225/45 R17 91W 225/45 R17 91Q
225/40 R18 92W REINFORCED (**)225/40 R18 92Q REINFORCED
225/45 R17 91W 225/45 R17 91Q225/40 R18 92W REINFORCED (**)225/40 R18 92Q REINFORCED
195/55 R16 91V REINFORCED (*) 195/55 R16 91Q REINFORCED (*)205/55 R16 91V 205/55 R16 91Q
225/45 R17 91W 225/45 R17 91Q
225/40 R18 92W REINFORCED (**)225/40 R18 92Q REINFORCED
225/45 R17 91W 225/45 R17 91Q225/40 R18 92W REINFORCED (**)225/40 R18 92Q REINFORCED
225/45 R17 91W 225/45 R17 91Q225/40 R18 92W REINFORCED (**)225/40 R18 92Q REINFORCED
T135/70 R16 100M 4B x 16 ET 22
T125/80 R17 99M 4B x 17 ET 25
T125/80 R17 99M 4B x 17 ET 25
T135/70 R16 100M 4B x 16 ET 22
T125/80 R17 99M 4B x 17 ET 25
T125/80 R17 99M 4B x 17 ET 25
T125/80 R17 99M 4B x 17 ET 25
7Jx16 H2 ET 41 (*)
7Jx16 H2 ET 41
7
1/2Jx17 H2 ET 41
71/2Jx18 H2 ET 41
7
1/2Jx17 H2 ET 41
71/2Jx18 H2 ET 41
7Jx16 H2 ET 41 (*)
7Jx16 H2 ET 41
7
1/2Jx17 H2 ET 41
71/2Jx18 H2 ET 41
7
1/2Jx17 H2 ET 41
71/2Jx18 H2 ET 41
7
1/2Jx17 H2 ET 41
71/2Jx18 H2 ET 41
Version Fælge Dæk Reser vehjul
Fabriksmonterede Vinterhjul Dæk Fælg
dæk
1.4 Turbo Benzin
1.6 JTDM
1.4 Turbo Benzin(❍)1.6 JTDM(❍)
1.4 Turbo Multi Air
2.0 JTD
M
1.4 Turbo Multi Air(❍)2.0 JTDM(❍)
1750 Turbo Benzin

195/55 R16 91V REINFORCED205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED
195/55 R16 91V REINFORCED
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED
225/45 R17 91W225/40 R18 92W REINFORCED
T135/70 R16 100M
T125/80 R17 99M
3,0 2,6
2,7 2,3
2,7 2,3
3,0 2,6
3,0 2,6
2,7 2,3
2,7 2,3
3,0 2,6
2,7 2,3
3,0 2,6
235
LÆR BILEN
AT K E N D E
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKEDATA
INDHOLD
KOLDT PUMPETRYK (bar)
2,6 2,2
2,3 2,1
2,3 2,1
2,6 2,2
2,6 2,2
2,3 2,1
2,3 2,1
2,6 2,2
2,3 2,1
2,6 2,2
Med varmt dæk skal dæktrykket være +0,3 bar højere i forhold til det foreskrevne. Kontroller dog det korrekte dæktryk med kolde dæk.
For vinterdæk skal trykket være 0,2 bar højere end angivet ovenfor for fabriksmonterede dæk.
Ved kørsel med hastigheder over 160 km/t skal dækkene være oppumpet til trykkene for fuldt lastet bil.
4,2
Version Mål FABRIKSMONTEREDE DÆK
Med medium last Med fuld last
Foran Bagtil Foran Bagtil
1.4 Turbo Benzin
1.6 JTDM
1.4 Turbo Multi Air
2.0 JTDM
1750 Turbo Benzin
Reservehjul

ABCDEFG H
236
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKEDATA
INDHOLD

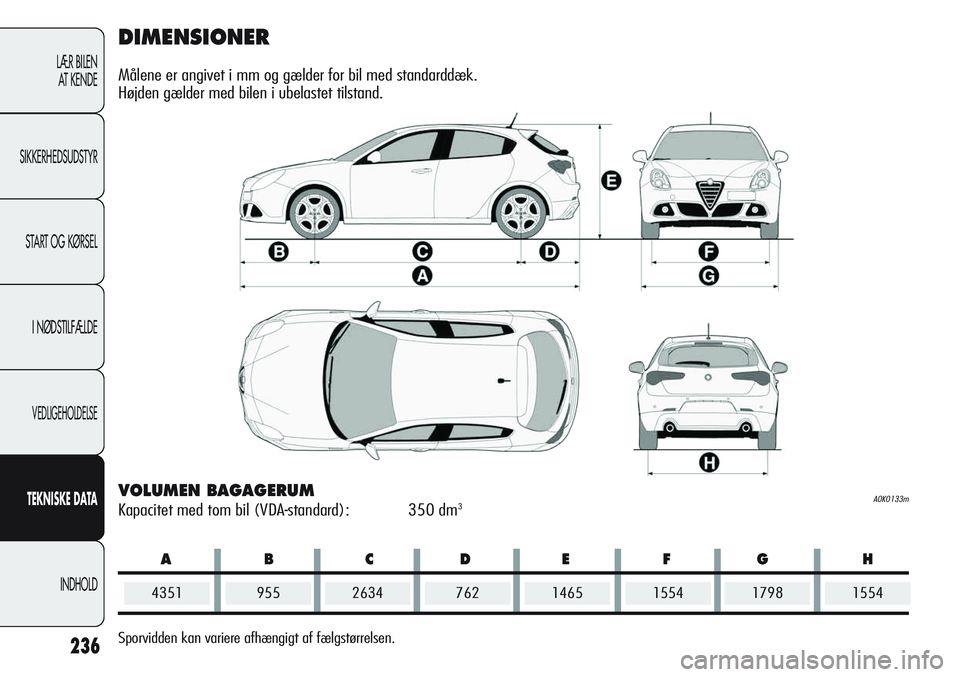

DIMENSIONER
Målene er angivet i mm og gælder for bil med standarddæk.
Højden gælder med bilen i ubelastet tilstand.
VOLUMEN BAGAGERUM
Kapacitet med tom bil (VDA-standard): 350 dm3
43519557621798
Sporvidden kan variere afhængigt af fælgstørrelsen.1465
A0K0133m
263415541554
