2011 Alfa Romeo Giulietta Brugs- og vedligeholdelsesvejledning (in Danish)

165
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD

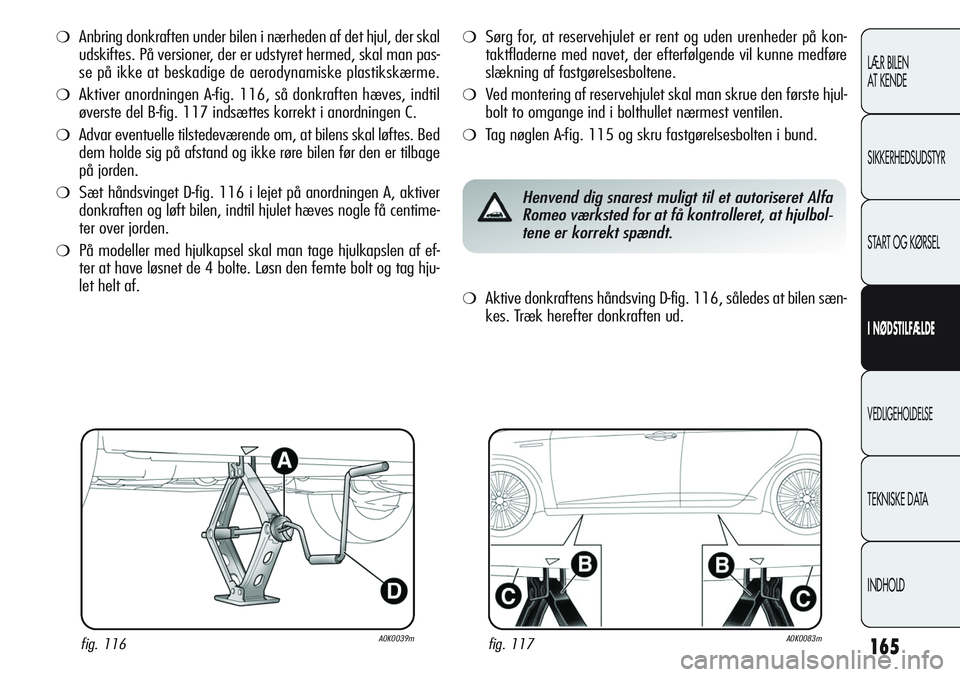

❍Anbring donkraften under bilen i nærheden af det hjul, der skal
udskiftes. På versioner, der er udstyret hermed, skal man pas-
se på ikke at beskadige de aerodynamiske plastikskærme.
❍Aktiver anordningen A-fig. 116, så donkraften hæves, indtil
øverste del B-fig. 117 indsættes korrekt i anordningen C.
❍Advar eventuelle tilstedeværende om, at bilens skal løftes. Bed
dem holde sig på afstand og ikke røre bilen før den er tilbage
på jorden.
❍Sæt håndsvinget D-fig. 116 i lejet på anordningen A, aktiver
donkraften og løft bilen, indtil hjulet hæves nogle få centime-
ter over jorden.
❍På modeller med hjulkapsel skal man tage hjulkapslen af ef-
ter at have løsnet de 4 bolte. Løsn den femte bolt og tag hju-
let helt af.
❍Sørg for, at reservehjulet er rent og uden urenheder på kon-
taktfladerne med navet, der efterfølgende vil kunne medføre
slækning af fastgørelsesboltene.
❍Ved montering af reservehjulet skal man skrue den første hjul-
bolt to omgange ind i bolthullet nærmest ventilen.
❍Tag nøglen A-fig. 115 og skru fastgørelsesbolten i bund.
fig. 116A0K0039mfig. 117A0K0083m
❍Aktive donkraftens håndsving D-fig. 116, således at bilen sæn-
kes. Træk herefter donkraften ud.
Henvend dig snarest muligt til et autoriseret Alfa
Romeo værksted for at få kontrolleret, at hjulbol-
tene er korrekt spændt.

166
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD
fig. 118A0K0040mfig. 119A0K0235m

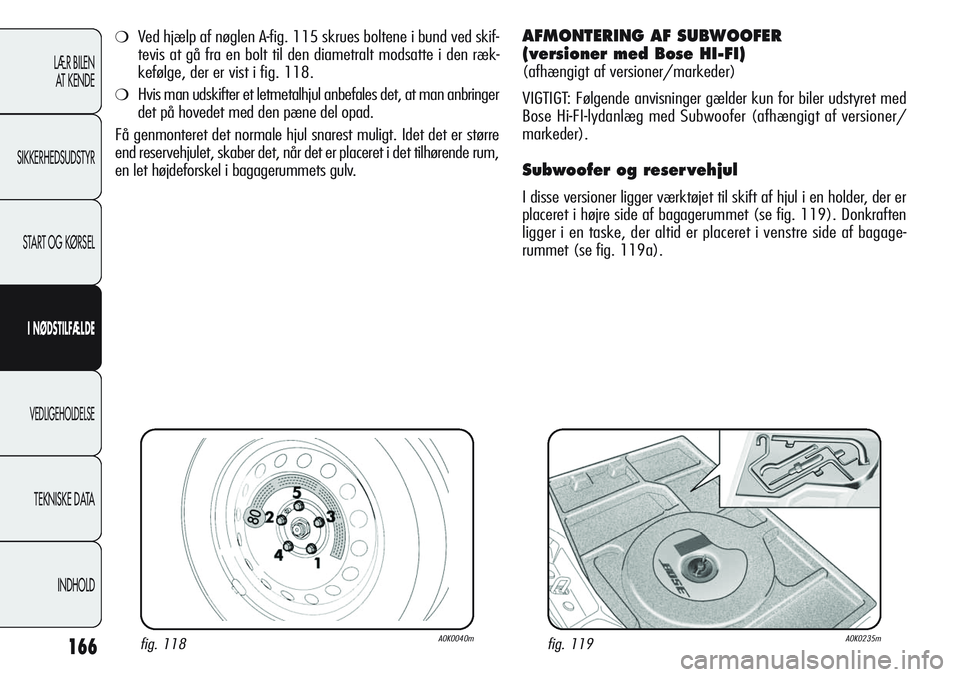

❍Ved hjælp af nøglen A-fig. 115 skrues boltene i bund ved skif-
tevis at gå fra en bolt til den diametralt modsatte i den ræk-
kefølge, der er vist i fig. 118.
❍Hvis man udskifter et letmetalhjul anbefales det, at man anbringer
det på hovedet med den pæne del opad.
Få genmonteret det normale hjul snarest muligt. Idet det er større
end reservehjulet, skaber det, når det er placeret i det tilhørende rum,
en let højdeforskel i bagagerummets gulv.
AFMONTERING AF SUBWOOFER
(versioner med Bose HI-FI)
(afhængigt af versioner/markeder)
VIGTIGT: Følgende anvisninger gælder kun for biler udstyret med
Bose Hi-FI-lydanlæg med Subwoofer (afhængigt af versioner/
markeder).
Subwoofer og reser vehjul
I disse versioner ligger værktøjet til skift af hjul i en holder, der er
placeret i højre side af bagagerummet (se fig. 119). Donkraften
ligger i en taske, der altid er placeret i venstre side af bagage-
rummet (se fig. 119a).

167
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD

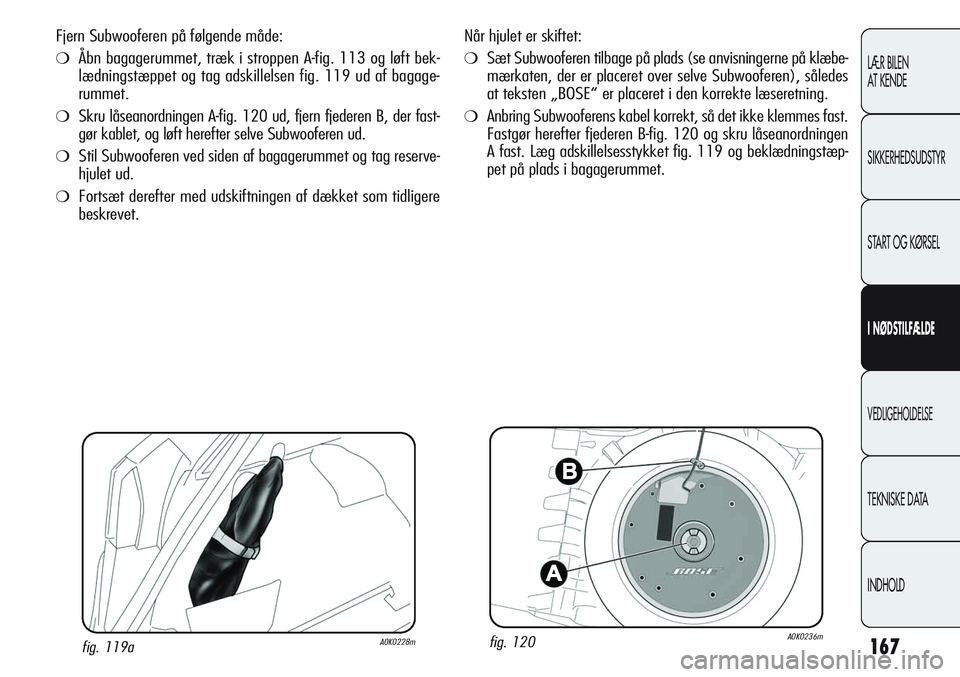

Når hjulet er skiftet:
❍Sæt Subwooferen tilbage på plads (se anvisningerne på klæbe-
mærkaten, der er placeret over selve Subwooferen), således
at teksten „BOSE“ er placeret i den korrekte læseretning.
❍Anbring Subwooferens kabel korrekt, så det ikke klemmes fast.
Fastgør herefter fjederen B-fig. 120 og skru låseanordningen
A fast. Læg adskillelsesstykket fig. 119 og beklædningstæp-
pet på plads i bagagerummet.
fig. 120A0K0236mfig. 119aA0K0228m
Fjern Subwooferen på følgende måde:
❍Åbn bagagerummet, træk i stroppen A-fig. 113 og løft bek-
lædningstæppet og tag adskillelsen fig. 119 ud af bagage-
rummet.
❍Skru låseanordningen A-fig. 120 ud, fjern fjederen B, der fast-
gør kablet, og løft herefter selve Subwooferen ud.
❍Stil Subwooferen ved siden af bagagerummet og tag reserve-
hjulet ud.
❍Fortsæt derefter med udskiftningen af dækket som tidligere
beskrevet.

168
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD

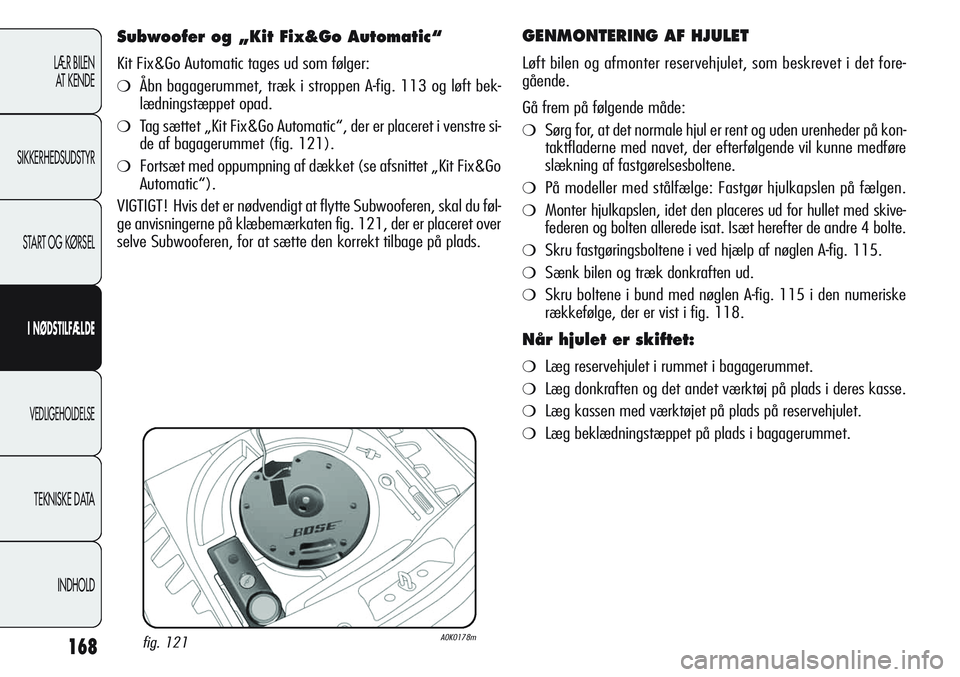

GENMONTERING AF HJULET
Løft bilen og afmonter reservehjulet, som beskrevet i det fore-
gående.
Gå frem på følgende måde:
❍Sørg for, at det normale hjul er rent og uden urenheder på kon-
taktfladerne med navet, der efterfølgende vil kunne medføre
slækning af fastgørelsesboltene.
❍På modeller med stålfælge: Fastgør hjulkapslen på fælgen.
❍Monter hjulkapslen, idet den placeres ud for hullet med skive-
federen og bolten allerede isat. Isæt herefter de andre 4 bolte.
❍Skru fastgøringsboltene i ved hjælp af nøglen A-fig. 115.
❍Sænk bilen og træk donkraften ud.
❍Skru boltene i bund med nøglen A-fig. 115 i den numeriske
rækkefølge, der er vist i fig. 118.
Når hjulet er skiftet:
❍Læg reservehjulet i rummet i bagagerummet.
❍Læg donkraften og det andet værktøj på plads i deres kasse.
❍Læg kassen med værktøjet på plads på reservehjulet.
❍Læg beklædningstæppet på plads i bagagerummet.
Subwoofer og „Kit Fix&Go Automatic“
Kit Fix&Go Automatic tages ud som følger:
❍Åbn bagagerummet, træk i stroppen A-fig. 113 og løft bek-
lædningstæppet opad.
❍Tag sættet „Kit Fix&Go Automatic“, der er placeret i venstre si-
de af bagagerummet (fig. 121).
❍Fortsæt med oppumpning af dækket (se afsnittet „Kit Fix&Go
Automatic“).
VIGTIGT! Hvis det er nødvendigt at flytte Subwooferen, skal du føl-
ge anvisningerne på klæbemærkaten fig. 121, der er placeret over
selve Subwooferen, for at sætte den korrekt tilbage på plads.
fig. 121A0K0178m

169
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD

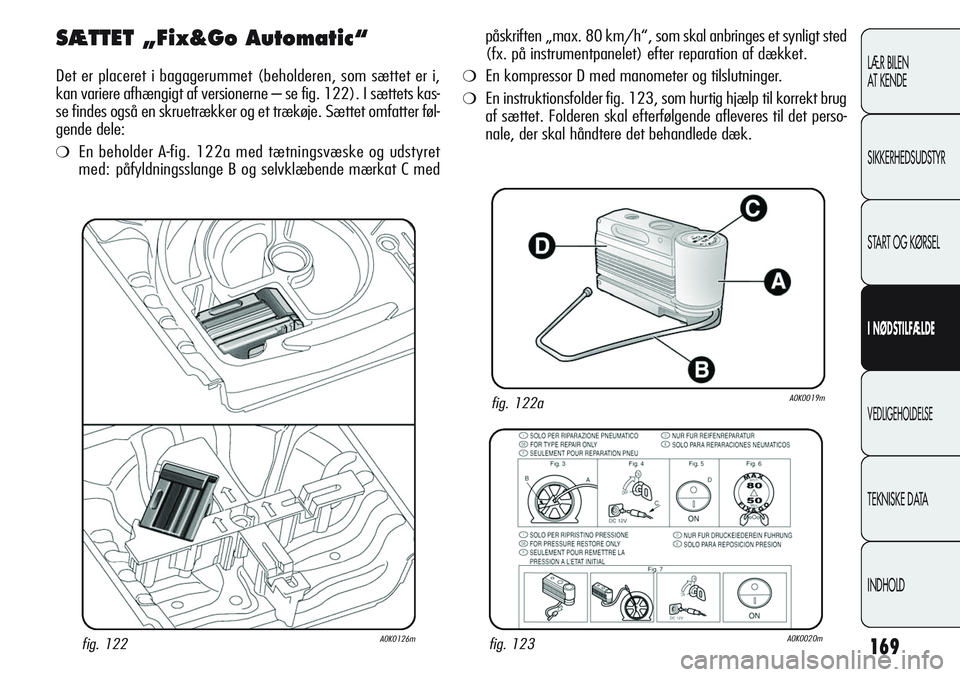

SÆTTET „Fix&Go Automatic“
Det er placeret i bagagerummet (beholderen, som sættet er i,
kan variere afhængigt af versionerne – se fig. 122). I sættets kas-
se findes også en skruetrækker og et trækøje. Sættet omfatter føl-
gende dele:
❍En beholder A-fig. 122a med tætningsvæske og udstyret
med: påfyldningsslange B og selvklæbende mærkat C med
fig. 122aA0K0019m
fig. 122A0K0126mfig. 123A0K0020m
påskriften „max. 80 km/h“, som skal anbringes et synligt sted
(fx. på instrumentpanelet) efter reparation af dækket.
❍En kompressor D med manometer og tilslutninger.
❍En instruktionsfolder fig. 123, som hurtig hjælp til korrekt brug
af sættet. Folderen skal efterfølgende afleveres til det perso-
nale, der skal håndtere det behandlede dæk.

170
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD

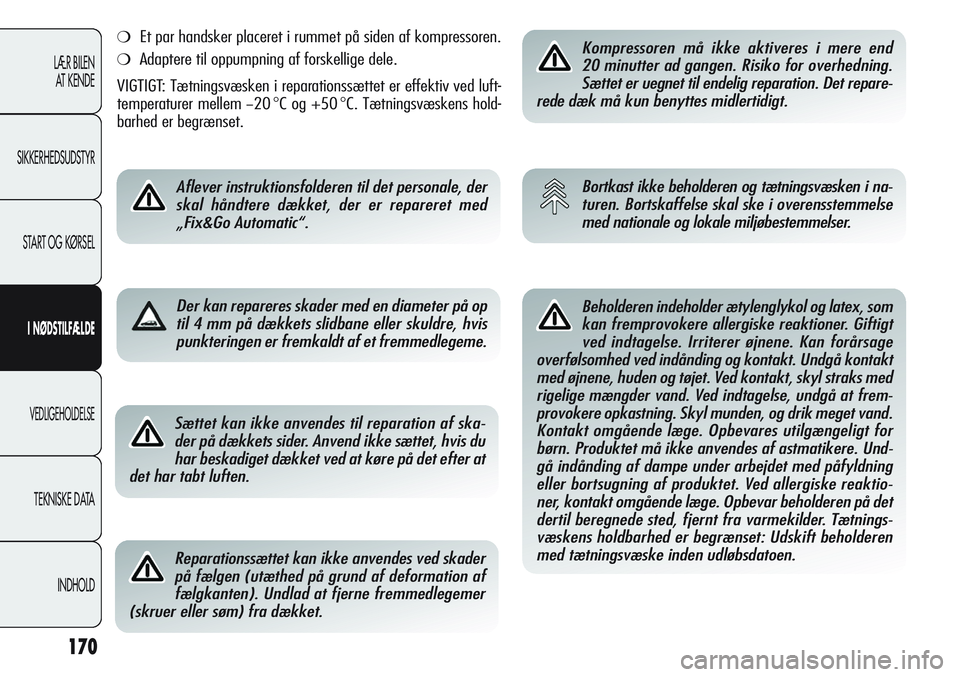

Sættet kan ikke anvendes til reparation af ska-
der på dækkets sider. Anvend ikke sættet, hvis du
har beskadiget dækket ved at køre på det efter at
det har tabt luften.
Reparationssættet kan ikke anvendes ved skader
på fælgen (utæthed på grund af deformation af
fælgkanten). Undlad at fjerne fremmedlegemer
(skruer eller søm) fra dækket.
Kompressoren må ikke aktiveres i mere end
20 minutter ad gangen. Risiko for overhedning.
Sættet er uegnet til endelig reparation. Det repare-
rede dæk må kun benyttes midlertidigt.
Bortkast ikke beholderen og tætningsvæsken i na-
turen. Bortskaffelse skal ske i overensstemmelse
med nationale og lokale miljøbestemmelser.
Beholderen indeholder ætylenglykol og latex, som
kan fremprovokere allergiske reaktioner. Giftigt
ved indtagelse. Irriterer øjnene. Kan forårsage
overfølsomhed ved indånding og kontakt. Undgå kontakt
med øjnene, huden og tøjet. Ved kontakt, skyl straks med
rigelige mængder vand. Ved indtagelse, undgå at frem-
provokere opkastning. Skyl munden, og drik meget vand.
Kontakt omgående læge. Opbevares utilgængeligt for
børn. Produktet må ikke anvendes af astmatikere. Und-
gå indånding af dampe under arbejdet med påfyldning
eller bortsugning af produktet. Ved allergiske reaktio-
ner, kontakt omgående læge. Opbevar beholderen på det
dertil beregnede sted, fjernt fra varmekilder. Tætnings-
væskens holdbarhed er begrænset: Udskift beholderen
med tætningsvæske inden udløbsdatoen.
❍Et par handsker placeret i rummet på siden af kompressoren.
❍Adaptere til oppumpning af forskellige dele.
VIGTIGT: Tætningsvæsken i reparationssættet er effektiv ved luft-
temperaturer mellem
−20°C og +50 °C. Tætningsvæskens hold-
barhed er begrænset.
Aflever instruktionsfolderen til det personale, der
skal håndtere dækket, der er repareret med
„Fix&Go Automatic“.
Der kan repareres skader med en diameter på op
til 4 mm på dækkets slidbane eller skuldre, hvis
punkteringen er fremkaldt af et fremmedlegeme.

171
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD
PROCEDURE VED OPPUMPNING
Ifør dig de beskyttelseshandsker, der følger med
sættet.
Gå frem på følgende måde:
❍Træk håndbremsen, skru hætten af hjulets ventil, tag påfyld-
ningsslangen A-fig. 125 ud og skru omløberen B på hjulvlen-
tilen.
❍Sørg for at kontakten A-figur 126 på kompressoren er i posi-
tion 0 (slukket), start motoren, sæt stikket i stikkontakten i
bagagerummet (se figur 126a) eller cigarettænderen på mid-
terkonsollen (se figur 127), tænd for kompressoren ved at slå
kontakten A-figur 126 over i position I (tændt);
fig. 125A0K0127mfig. 126aA0K0152m
fig. 126A0K0021m

172
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD
❍Pump dækket op til det foreskrevne tryk i afsnittet „Hjul“
i kapitlet „Tekniske data“. For at opnå en mere præcis måling
anbefales det at kontrollere dæktrykket på manometeret
B-fig. 126 med kompressoren slukket.
❍Hvis det ikke lykkes at opnå et tryk på mindst 1,8 bar i løbet
af 5 minutter, skal man koble kompressoren fra ventilen og
strømudtaget og køre bilen ca. 10 meter frem for at fordele tæt-
ningsvæsken inden i dækket. Pump derefter dækket op igen.
❍Hvis man heller ikke på denne måde kan opnå et tryk på
1,8 bar i løbet af 5 minutter, skal man ikke køre i bilen, men
kontakte et autoriseret Alfa Romeo værksted.
❍Stands efter ca. 10 minutter, og kontroller dæktrykket igen.
Husk at trække håndbremsen.
Sæt klæbemærkatet et sted, hvor det er synligt for
føreren, for at angive, at dækket er blevet repa-
reret med reparationssættet. Kør forsigtigt, især
i kurver. Overstig ikke 80 km/t, og undgå accelerationer
og hårde opbremsninger.
❍Er det målte tryk derimod 1,8 bar eller højere, skal man gen-
oprette det korrekte tryk (med motoren i gang og håndbrem-
sen trukket) og derefter fortsætte kørslen og køre med stor for-
sigtighed til nærmeste autoriserede Alfa Romeo værksted.
Hvis trykket er faldet til under 1,8 bar, skal man
ikke fortsætte kørslen. Reparationssættet Fix&Go
Automatic kan ikke garantere, at dækket holder
tæt, hvis dækket har lidt omfattende skade. Kontakt et
autoriseret Alfa Romeo værksted.
Man skal huske at oplyse, at dækket er blevet re-
pareret med dækreparationssættet. Aflever folde-
ren til personalet, som skal håndtere dækket, der
er blevet behandlet med dækreparationssættet.
fig. 127A0K0128m
